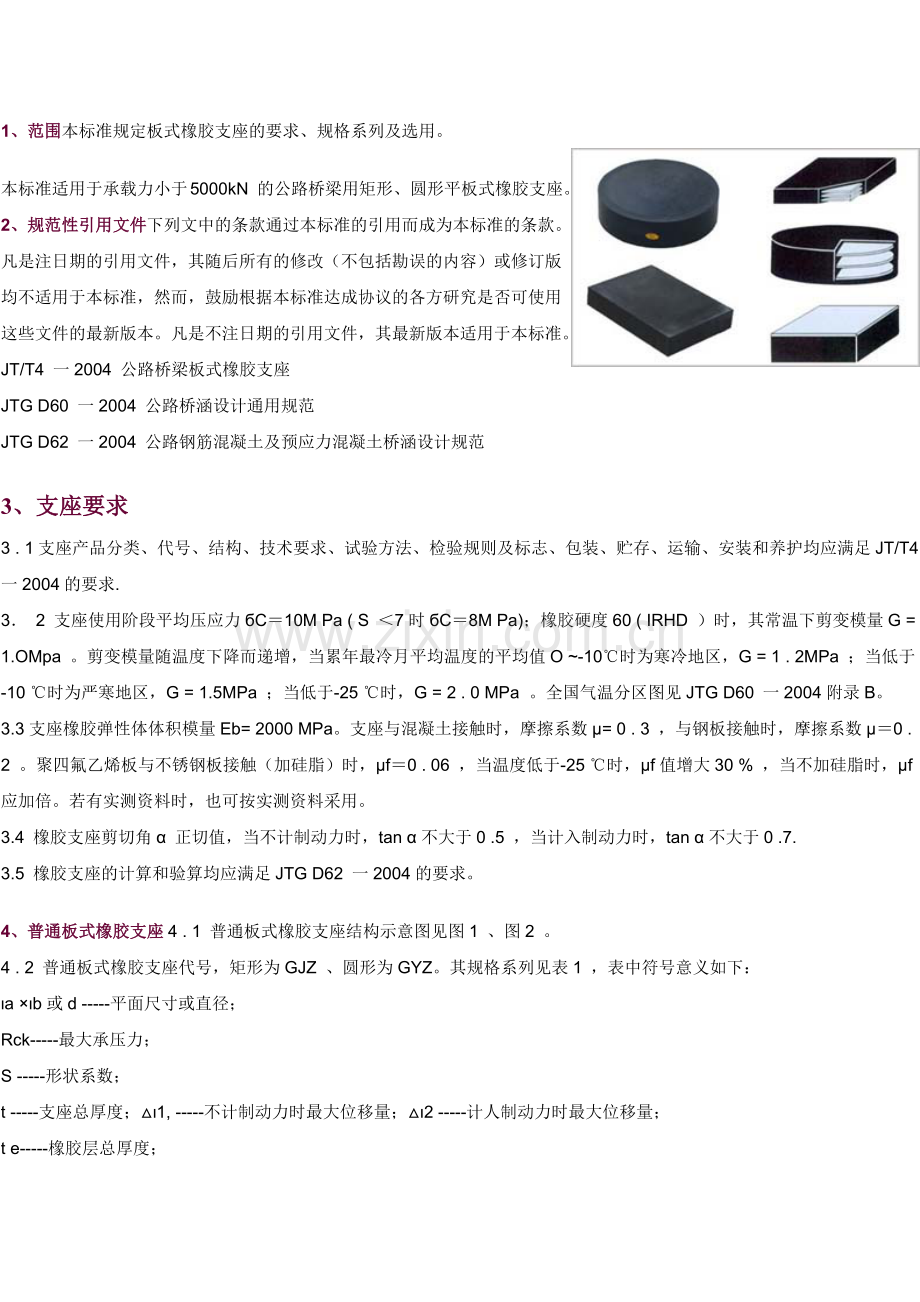

公路桥梁板式橡胶支座尺寸表.doc_第1页
第1页 / 共41页
公路桥梁板式橡胶支座尺寸表.doc_第2页
第2页 / 共41页
点击查看更多>>
资源描述
公路桥梁板式橡胶支座尺寸表正式版 板式橡胶支座一、公路桥梁板式橡胶支座规格系列 1、范围本标准规定板式橡胶支座的要求、规格系列及选用。 本标准适用于承载力小于5000kN 的公路桥梁用矩形、圆形平板式橡胶支座。2、规范性引用文件下列文中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。 JT/T4 一2004 公路桥梁板式橡胶支座 JTG D60 一2004 公路桥涵设计通用规范 JTG D62 一2004 公路钢筋混凝土及预应力混凝土桥涵设计规范 3、支座要求 3 . 1支座产品分类、代号、结构、技术要求、试验方法、检验规则及标志、包装、贮存、运输、安装和养护均应满足JT/T4 一2004的要求. 3. 2 支座使用阶段平均压应力бC=10M Pa ( S <7时бC=8M Pa);橡胶硬度60 ( IRHD )时,其常温下剪变模量G = 1.OMpa 。剪变模量随温度下降而递增,当累年最冷月平均温度的平均值O ~-10℃时为寒冷地区,G = 1 . 2MPa ;当低于-10 ℃时为严寒地区,G = 1.5MPa ;当低于-25 ℃时,G = 2 . 0 MPa  。全国气温分区图见JTG D60 一2004附录B。 3.3支座橡胶弹性体体积模量Eb= 2000 MPa。支座与混凝土接触时,摩擦系数μ= 0 . 3 ,与钢板接触时,摩擦系数μ=0 . 2 。聚四氟乙烯板与不锈钢板接触(加硅脂)时,μf=0 . 06 ,当温度低于-25 ℃时,μf值增大30 % ,当不加硅脂时,μf应加倍。若有实测资料时,也可按实测资料采用。 3.4 橡胶支座剪切角α 正切值,当不计制动力时,tan α不大于0 .5 ,当计入制动力时,tan α不大于0 .7. 3.5 橡胶支座的计算和验算均应满足JTG D62 一2004的要求。 4、普通板式橡胶支座4 . 1 普通板式橡胶支座结构示意图见图1 、图2 。 4 . 2 普通板式橡胶支座代号,矩形为GJZ 、圆形为GYZ。其规格系列见表1 ,表中符号意义如下: ιa ×ιb或d -----平面尺寸或直径; Rck-----最大承压力; S -----形状系数; t -----支座总厚度;△ι1, -----不计制动力时最大位移量;△ι2 -----计人制动力时最大位移量; t e-----橡胶层总厚度; tanθ -----允许转角正切值; RGk -----抗滑最小承压力; 板式橡胶支座产品代号表示方法 GJZ、GYZ板式橡胶支座规格系列选用参数 序号 la×lb(或d) RCK S t(mm) △l1 △l2 te tanθ(θ的单位为rad) RCK(KN) t1 t0 (mm) (KN) 温热地区 寒冷地区 严寒地区 温热地区 寒冷地区 严寒地区 (mm) (mm) 1 GJZ 100×150 101 5.48 21 5 7 15 0.0107 0.009 0.0074 35(53) 42(63) 53(79) 5 2 28 7.5 10.5 20 0.016 0.0135 0.0111 2 GJZ 100×200 137 6.11 21 5 7 15 0.0087 0.0074 0.0061 47(70) 56(84) 70(105) 5 2 28 7.5 10.5 20 0.0131 0.0111 0.0091 3 GYZ  d150 154 7 21 5 7 15 0.0057 0.005  - 41(62) 49(74) 62(930 5 2 28 7.5 10.5 20 0.0085 0.0073 0.006 35 10 14 25 0.0114 0.0097 0.008 42 12.5 17.5 30 0.0143 0.0122 0.0101 4 GJZ 150×150 196 7 21 5 7 15 0.0057 0.005  - 53(79) 63(95) 79(118) 5 2 28 7.5 10.5 20 0.0085 0.0073 0.006 35 10 14 25 0.0114 0.0097 0.008 42 12.5 17.5 30 0.0143 0.0122 0.0101 5 GJZ 150×200 266 8.06 21 5 7 15 0.005  -  - 70(105) 84(126) 105(158) 5 2 28 7.5 10.5 20 0.0067 0.0057 0.005 35 10 14 25 0.0089 0.0077 0.0064 42 12.5 17.5 30 0.0112 0.0096 0.008 6 GJZ 150×250 336 8.84 28 7.5 10.5 20 0.0057 0.005  - 88(131) 105(158) 131(197) 5 2 35 10 14 25 0.0077 0.0066 0.0055 42 12.5 17.5 30 0.0096 0.0083 0.0069 7 GJZ 150×300 406 9.44 28 7.5 10.5 20 0.0052 0.005  - 105(1580 126(189) 158(236) 5 2 35 10 14 25 0.0069 0.0066 0.005 42 12.5 17.5 30 0.0089 0.0083 0.0063 8 GYZ  d200 284 9.5 35 10 14 25 0.0051  -  - 73(110) 88(132) 110(165) 5 2 42 12.5 17.5 30 0.0064 0.0055 0.005 49 15 21 35 0.0077 0.0066 0.0056 56 17.5 24.5 40 0.0089 0.0077 0.0065 9 GJZ 200×200 361 9.5 35 10 14 25 0.0051  -  - 93(140) 112(168) 140(210) 5 2 42 12.5 17.5 30 0.0064 0.0055 0.005 49 15 21 35 0.0077 0.0066 0.0056 56 17.5 24.5 40 0.0089 0.0077 0.0065 10 GJZ 200×250 456 10.6 42 12.5 17.5 30 0.0054 0.005  - 117(175) 140(210) 175(263) 5 2 49 15 21 35 0.0064 0.0056 0.005 56 17.5 24.5 40 0.0075 0.0066 0.0056 11 GJZ 200×300 551 7.17 30 8 11.2 21 0.0066 0.0056 0.005 140(210) 168(252) 210(315) 8 3 41 12 16.8 29 0.0098 0.0084 0.007 52 16 22.4 37 0.0131 0.0112 0.0093 12 GJZ 200×350 646 7.62 30 8 11.2 21 0.0059 0.0051  - 163(245) 196(294) 245(368) 8 3 41 12 16.8 29 0.0089 0.0076 0.0063 52 16 22.4 37 0.0118 0.0101 0.0084 13 GJZ 200×400 741 7.98 30 8 11.2 21 0.0055 0.005  - 187(280) 224(336) 280(420) 8 3 41 12 16.8 29 0.0082 0.007 0.0059 52 16 22.4 37 0.0109 0.0093 0.0078 14 GYZ  d250 452 7.5 41 12 16.8 29 0.0073 0.0062 0.0052 115(172) 137(206) 172(258) 8 3 52 16 22.4 37 0.0097 0.0083 0.0069 63 20 28 45 0.0121 0.0104 0.0086 74 24 33.6 53 0.0146 0.0124 0.0103 15 GJZ 250×250 576 7.5 41 12 16.8 29 0.0073 0.0062 0.0052 146(219) 175(263) 219(328) 8 3 52 16 22.4 37 0.0097 0.0083 0.0069 63 20 28 45 0.0121 0.0104 0.0086 74 24 33.6 53 0.0146 0.0124 0.0103 16 GJZ 250×300 696 8.21 41 12 16.8 29 0.0062 0.0054 0.005 175(263) 210(315) 263(394) 8 3 52 16 22.4 37 0.0083 0.0071 0.006 63 20 28 45 0.0141 0.0089 0.0075 74 24 33.6 53 0.0125 0.0107 0.009 17 GJZ 250×350 816 8.79 41 12 16.8 29 0.0056 0.005  - 204(306) 245(368) 306(459) 8 3 52 16 22.4 37 0.0074 0.0064 0.0054 63 20 28 45 0.0093 0.008 0.0067 74 24 33.6 53 0.0111 0.0096 0.0081 18 GJZ 250×400 936 9.29 41 12 16.8 29 0.0051  -  - 233(350) 280(420) 350(525) 8 3 52 16 22.4 37 0.0068 0.0059 0.005 63 20 28 45 0.0085 0.0073 0.0062 74 24 33.6 53 0.0102 0.0088 0.0074 19 GJZ 250×450 1056 9.71 41 12 16.8 29 0.005  -  - 263(394) 315(473) 394(591) 8 3 52 16 22.4 37 0.0063 0.0055 0.005 63 20 28 45 0.0079 0.0068 0.0062 74 24 33.6 53 0.0095 0.0082 0.0074 20 GJZ 250×500 1176 10.07 41 12 16.8 29 0.005  -  - 292(438) 350(525) 438(656) 8 3 52 16 22.4 37 0.006 0.0052  - 63 20 28 45 0.0074 0.0065 0.0055 74 24 33.6 53 0.0089 0.0078 0.0066 21 GYZ  d300 661 9.06 52 16 22.4 37 0.0059 0.0051  - 165(247) 198(297) 247(371) 8 3 63 20 28 45 0.0074 0.0063 0.0053 74 24 33.6 53 0.0088 0.0076 0.0064 85 28 39.2 61 0.0103 0.0089 0.0075 22 GJZ 300×300 841 9.06 52 16 22.4 37 0.0059 0.0051  - 210(315) 252(378) 315(473) 8 3 63 20 28 45 0.0074 0.0063 0.0053 74 24 33.6 53 0.0088 0.0076 0.0064 85 28 39.2 61 0.0103 0.0089 0.0075 23 GJZ 300×350 986 9.78 52 16 22.4 37 0.0052 0.005  - 245(368) 294(441) 368(551) 8 3 63 20 28 45 0.0065 0.0056 0.005 74 24 33.6 53 0.0078 0.0068 0.0057 85 28 39.2 61 0.0091 0.0079 0.0067 24 GJZ 300×400 1131 10.4 52 16 22.4 37 0.005  -  - 280(420) 336(504) 420(630) 8 3 63 20 28 45 0.0059 0.0051  - 74 24 33.6 53 0.0071 0.0062 0.003 85 28 39.2 61 0.0083 0.0072 0.0061 25 GJZ 300×450 1276 10.92 63 20 28 45 0.0055 0.005  - 315(473) 378(5670 473(709) 8 3 74 24 33.6 53 0.0066 0.0057 0.005 85 28 39.2 61 0.0077 0.0067 0.0057 26 GJZ 300×500 1421 8.28 54 16.5 23.1 38 0.007 0.0061 0.0051 350(525) 420(630) 525(788) 11 4 69 22 30.8 49 0.0094 0.0081 0.0068 84 27.5 38.5 60 0.0117 0.0101 0.0084 27 GJZ 300×550 1566 8.58 54 16.5 23.1 38 0.0066 0.0057 0.005 385(578) 462(693) 578(866) 11 4 69 22 30.8 49 0.0088 0.0076 0.0064 84 27.5 38.5 60 0.011 0.0095 0.0084 28 GJZ 300×600 1711 8.64 54 16.5 23.1 38 0.0063 0.0054 0.005 420(630) 504(756) 630(945) 11 4 69 22 30.8 49 0.0084 0.0073 0.0061 84 27.5 38.5 60 0.0105 0.0091 0.0076 29 GYZ  d350 908 10.63 63 20 28 45 0.005  -  - 224(337) 269(404) 337(505) 8 3 74 24 33.6 53 0.0059 0.0051  - 85 28 39.2 61 0.0068 0.006 0.0051 96 32 44.8 69 0.0078 0.0068 0.0058 30 GJZ 350×350 1156 10.63 63 20 28 45 0.005  -  - 286(429) 343(515) 429(643) 8 3 74 24 33.6 53 0.0059 0.0051  - 85 28 39.2 61 0.0068 0.006 0.0051 96 32 44.8 69 0.0078 0.0068 0.0058 31 GJZ 350×400 1326 8.26 54 16.5 23.1 38 0.0061 0.0052  - 327(490) 392(588) 490(735) 11 4 69 22 30.8 49 0.0081 0.0069 0.0058 84 27.5 38.5 60 0.0101 0.0087 0.0073 99 33 46.2 71 0. 1 0.0104 0.0087 32 GJZ 350×450 1496 8.72 54 16.5 23.1 38 0.0055 0.005  - 368(551) 441(662) 551(827) 11 4 69 22 30.8 49 0.0074 0.0064 0.0053 84 27.5 38.5 60 0.0092 0.0079 0.0067 99 33 46.2 71 0.0111 0.0095 0.008 33 GJZ 350×500 1666 9.12 54 16.5 23.1 38 0.0051  -  - 408(613) 490(735) 613(919) 11 4 69 22 30.8 49 0.0069 0.0059 0.005 84 27.5 38.5 60 0.0086 0.0074 0.0062 99 33 46.2 71 0.0103 0.0089 0.0075 34 GJZ 350×550 1836 9.48 54 16.5 23.1 38 0.005  -  - 449(674) 539(809) 674(1011) 11 4 69 22 30.8 49 0.0064 0.0056 0.005 84 27.5 38.5 60 0.0081 0.007 0.0059 99 33 46.2 71 0.0097 0.0084 0.0071 35 GJZ 350×600 2006 9.8 54 16.5 23.1 38 0.005  -  - 490(735) 588(882) 735(1103) 11 4 69 22 30.8 49 0.0061 0.0053 0.005 84 27.5 38.5 60 0.0076 0.0066 0.0056 99 33 46.2 71 0.0092 0.0079 0.0067 36 GYZ  d400 1195 8.86 54 16.5 23.1 38 0.005  -  - 293(440) 352(528) 440(660) 11 4 69 22 30.8 49 0.0063 0.0054 0.005 84 27.5 38.5 60 0.0079 0.0068 0.0057 99 33 46.2 71 0.0094 0.0081 0.0068 37 GJZ 400×400 1521 8.86 54 16.5 23.1 38 0.005  -  - 373(560) 448(672) 560(840) 11 4 69 22 30.8 49 0.0063 0.0054 0.005 84 27.5 38.5 60 0.0079 0.0068 0.0057 99 33 46.2 71 0.0094 0.0081 0.0068 38 GJZ 400×450 1716 9.4 69 22 30.8 49 0.0057 0.005  - 420(630) 504(756) 630(945) 11 4 84 27.5 38.5 60 0.0071 0.0062 0.0052 99 33 46.2 71 0.0086 0.0074 0.0063 114 38.5 53.9 82 0.01 0.0086 0.0073 39 GJZ 400×500 1911 9.87 69 22 30.8 49 0.0053 0.005  - 467(700) 560(840) 700(1050) 11 4 84 27.5 38.5 60 0.0066 0.0057 0.005 99 33 46.2 71 0.0079 0.0069 0.0058 114 38.5 53.9 82 0.0092 0.008 0.0068 40 GJZ 400×550 2106 10.29 69 22 30.8 49 0.005  -  - 513(770) 616(924) 770(1156) 11 4 84 27.5 38.5 60 0.0062 0.0054 0.005 99 33 46.2 71 0.0074 0.0065 0.0065 41 GJZ 400×600 2301 10.67 69 22 30.8 49 0.005  -  - 560(840) 672(1008) 840(1260) 11 4 84 27.5 38.5 60 0.0058 0.0051  - 99 33 46.2 71 0.007 0.0061 0.0052 42 GJZ 400×650 2490 11.02 69 22 30.8 49 0.005  -  - 607(910) 728(1092) 910(1365) 11 4 84 27.5 38.5 60 0.0056 0.005  - 99 33 46.2 71 0.0067 0.0058 0.005 43 GYZ  d450 1521 10 69 22 30.8 49 0.005  -  - 371(557) 445(668) 557(835) 11 4 84 27.5 38.5 60 0.0057 0.005  - 99 33 46.2 71 0.0069 0.006 0.0051 114 38.5 53.9 82 0.008 0.007 0.0059 44 GJZ 450×450 1936 10 69 22 30.8 49 0.005  -  - 473(709) 567(851) 709(1063) 11 4 84 27.5 38.5 60 0.0057 0.005  - 99 33 46.2 71 0.0069 0.006 0.0051 114 38.5 53.9 82 0.008 0.007 0.0059 45 GJZ 450×500 2156 10.54 84 27.5 38.5 60 0.0053 0.005  - 525(788) 630(945) 788(1299) 11 4 99 33 46.2 71 0.0064 0.0055 0.005 114 38.5 53.9 82 0.0074 0.0065 0.0055 46 GJZ 450×550 2376 11.02 84 27.5 38.5 60 0.005  -  - 578(866) 693(1040) 866(1299) 11 4 99 33 46.2 71 0.0059 0.0052  - 114 38.5 53.9 82 0.0069 0.0061 0.0052 47 GJZ 450×600 2596 8.4 70 22.5 31.5 50 0.0062 0.0054 0.005 630(945) 756(1134) 945(1418) 15 5 90 30 42 65 0.0083 0.0072 0.006 110 37.5 52.5 80 0.0104 0.009 0.0075 48 GJZ 450×650 2816 8.69 70 22.5 31.5 50 0.0059 0.0051  - 683(1024) 819(1229) 1024(1536) 15 5 90 30 42 65 0.0079 0.0068 0.0057 110 37.5 52.5 80 0.0098 0.0085 0.0071 49 GYZ  d500 1886 8.17 70 22.5 31.5 50 0.0059 0.0051  - 458(687) 550(825) 687(1031) 15 5 90 30 42 65 0.0079 0.0067 0.0056 110 37.5 52.5 80 0.0098 0.0084 0.007 130 45 63 95 0.0118 0.0101 0.0085 50 GJZ 500×500 2401 8.17 70 22.5 31.5 50 0.0059 0.0051  - 583(875) 700(1050) 875(1313) 15 5 90 30 42 65 0.0079 0.0067 0.0056 110 37.5 52.5 80 0.0098 0.0084 0.007 130 45 63 95 0.0118 0.0101 0.0085 51 GJZ 500×550 2646 8.56 70 22.5 31.5 50 0.0054 0.005  - 642(963) 770(1155) 963(1444) 15 5 90 30 42 65 0.0073 0.0063 0.0052 110 37.5 52.5 80 0.0091 0.0078 0.0066 130 45 63 95 0.0109 0.0094 0.0079 52 GJZ 500×600 2891 8.92 70 22.5 31.5 50 0.0051  -  - 700(1050) 840(1269) 1050(1575) 15 5 90 30 42 65 0.0068 0.0059 0.005 110 37.5 52.5 80 0.0085 0.0073 0.0062 130 45 63 95 0.0102 0.0088 0.0077 53 GJZ 500×650 3136 9.25 70 22.5 31.5 50 0.005  -  - 758(1138) 910(1365) 1138(1706) 15 5 90 30 42 65 0.0064 0.0055 0.005 110 37.5 52.5 80 0.008 0.0069 0.0058 130 45 63 95 0.0096 0.0083 0.007 54 GJZ 500×700 3381 9.55 70 22.5 31.5 50 0.005  -  - 817(1225) 980(1470) 1225(1838) 15 5 90 30 42 65 0.0061 0.0053  - 110 37.5 52.5 80 0.0076 0.0066 0.0056 130 45 63 95 0.0091 0.0079 0.0067 55 GYZ  d550 2290 9 90 30 42 65 0.0061 0.0052  - 554(832) 665(998) 832(1247) 15 5 110 37.5 52.5 80 0.0076 0.0066 0.0055 130 45 63 95 0.0091 0.0079 0.0066 150 52.5 73.5 110 0.0106 0.0092 0.0077 56 GJZ 550×550 2916 9 90 30 42 65 0.0061 0.0052  - 706(1059) 847(1271) 1059(1588) 15 5 110 37.5 52.5 80 0.0076 0.0066 0.0055 130 45 63 95 0.0091 0.0079 0.0066 150 52.5 73.5 110 0.0106 0.0092 0.0077 57 GJZ 550×600 3186 9.4 90 30 42 65 0.0057 0.005  - 770(1155) 924(1386) 1155(1733) 15 5 110 37.5 52.5 80 0.0071 0.0061 0.0052 130 45 63 95 0.0085 0.0073 0.0062 150 52.5 73.5 110 0.0109 0.0086 0.0072 58 GJZ 550×650 3456 9.76 90 30 42 65 0.0053 0.005  - 834(1251) 1001(1502) 1251(1877) 15 5 110 37.5 52.5 80 0.0067 0.0059 0.005 130 45 63 95 0.008 0.0069 0.0059 150 52.5 73.5 110 0.0093 0.0081 0.0069 59 GYZ  d600 2734 9.83 90 30 42 65 0.005  -  - 660(990) 792(1188) 990(1484) 15 5 110 37.5 52.5 80 0.006 0.0052  - 130 45 63 95 0.0072 0.0063 0.0053 150 52.5 73.5 110 0.0085 0.0073 0.0062 60 GJZ 600×600 3481 9.83 90 30 42 65 0.005  -  - 840(1260) 1008(1512) 1260(1893) 15 5 110 37.5 52.5 80 0.006 0.0052  - 130 45 63 95 0.0072 0.0063 0.0053 150 52.5 73.5 110 0.0085 0.0073 0.0062 61 GJZ 600×650 3776 10.23 90 30 42 65 0.005  -  - 910(1365) 1092(1638) 1365(2048) 15 5 110 37.5 52.5 80 0.0057 0.006  - 130 45 63 95 0.0068 0.0059 0.005 150 52.5 73.5 110 0.0079 0.0069 0.0059 62 GJZ 600×700 4071 10.6 110 37.5 52.5 80 0.0054 0.005  - 980(1470) 1176(1764) 1470(2205) 15 5 130 45 63 95 0.0064 0.0056 0.005 150 52.5 73.5 110 0.0075 0.0066 0.0056 63 GJZ 600×750 4366 10.94 110 37.5 52.5 80 0.0051 0.005  - 1050(1575) 1260(1890) 1575(2363) 15 5 130 45 63 95 0.0061 0.0054 0.005 150 52.5 73.5 110 0.0072 0.0063 0.0054 64 GYZ  d650 3217 10.67 110 37.5 52.5 80 0.005  -  - 774(1161) 929(1394) 1161(1742) 15 5 130 45 63 95 0.0059 0.0051  - 150 52.5 73.5 110 0.0069 0.006 0.0051 170 60 84 125 0.0078 0.0068 0.0059 65 GJZ 650×650 4096 10.67 110 37.5 52.5 80 0.005  -  - 986(1479) 1183(1775
