柴油机组发电机房的降噪的 施工组织设计（可编辑）
(文档可以直接使用，也可根据实际需要修改使用,可编辑推荐下载）

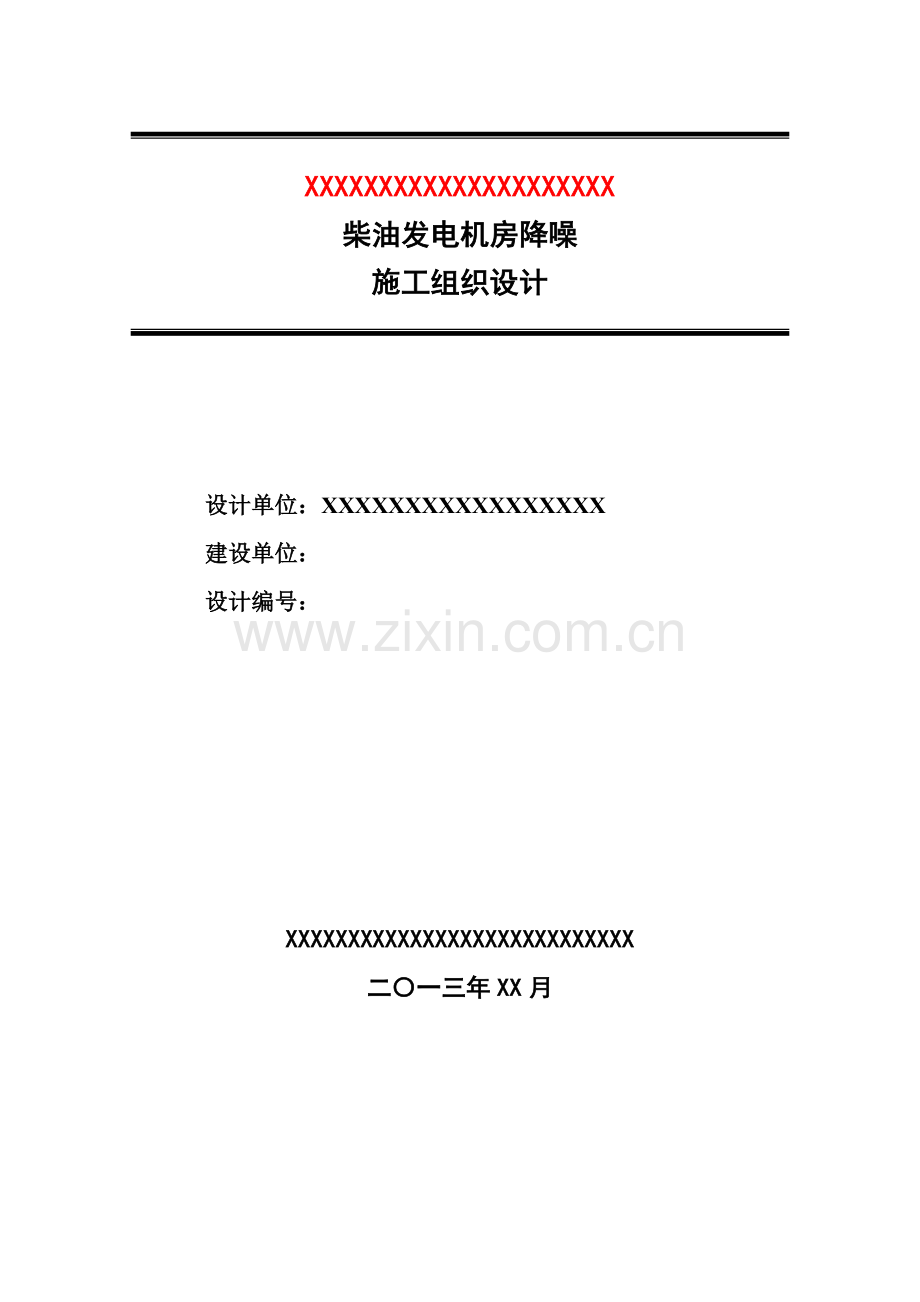

XXXXXXXXXXXXXXXXXXXXX
柴油发电机房降噪
施工组织设计

设计单位：XXXXXXXXXXXXXXXXX
建设单位：
设计编号：

XXXXXXXXXXXXXXXXXXXXXXXXXXXX
二〇一三年XX月

第一章 编制依据及采用标准
1.1编制依据
XXXXXXXXXXXXXXXXXXXXXXX设计图。
国家及地方有关文件规定。
1.2采用规程、规范、技术标准和图集
中华人民共和国国家标准«城市区域环境噪声标准»
有关设计标准.设计规范.设计手册。
发电机房建筑设计标准图集及现场实际情况
91SB1、91SB2、91SB3、91SB4、91SB6、X1《建筑设备安装通用图集》
1.2.5 DBJ01-26-96《建筑安装分项工程施工艺规程》（第三分册）
1.2.6 DBJ01-51-2000 《建筑安装工程资料管理规程》
第二章工程概述
本工程主要项目为柴油发电机房噪声治理工程，噪声治理要求为发电机房整体降噪达到国家标准。
第三章 质量目标和综合管理措施
3.1工期目标
随工程总体进度，按期实施安装项目
3.2质量目标
合同范围内全部工程的所有功能符合设计要求。
分项、分部单位工程质量全部达到国家有关质量检验评定标准和国家现行施工及验收规范要求。
3.3安全目标
达到全员无人身重大伤亡事故，年度轻伤频率控制在1‰左右。
3.4文明施工目标
达到XXXXXXXXXXXXXX文明安全工地标准。
3.5质量保证措施
本工程的施工全过程采用ISO-9001质量保证体系的标准，建立健全本工程《质量管理制度》，对工程的全过程实行有效的质量控制。
严格执行有关施工与验收规范、规程等技术法规，严禁颠倒工序，减少质量通病。
严格执行上级有关质量管理制度以及工程部所制定的《质量管理制度》。
实行生产质量责任制，贯彻谁施工谁负责质量，谁主管谁负责质量的原则。
接受各级质量执法机关、部门的质量监督，接受建设单位、监理单位的质量监督与指导。
关键工序编制作业指导书。
强化质量意识，严肃工艺纪律，严格按照图纸施工，认真贯彻施工组织设计、施工方案、技术交底及工艺标准等技术文件。
3.5.8各级质量检查员盯岗到位，及时纠正、指导，及时发现，对重要部位，重要工序要进行全检。各专业工程师坚持巡查，公司每周组织联合检查，项目技术负责人、各专业技术主管、施工员、质检员及工程部专业工程师参加。联合检查后开总结会，指出质量隐患、问题，分析质量形势，明确质量要求，学习有关法规和文件，对质量意识强、工程质量好的进行表彰、奖励；对质量意识差、工程质量差的进行批评、罚款并限期整改。
3.5.9施工中所用设备、材料、半成品的质量是保证工程质量的重要条件，进入现场应进行复检，确定其符合有关标准后，才允许使用。
0在施工全过程中坚持自检、互检并加强过程检查，加强质量指导，力争把质量问题消灭在萌芽之中。发生质量问题进行跟踪管理；
1隐蔽工程在隐蔽前进行专门检查，在未达到合格标准前不得进入下道工序施工。隐蔽工程检查由专业工程师、合同设计单位、单位共同按系统、部位、工序进行，验收合格后及时填写记录单并由参检人员签认。
2建立工程质量管理网络，及时掌握，及时反馈。
3.6 各专业分项工程质量控制措施
分项工程
质量控制点
质量控制措施
备注
消声器制作
消除制作质量通病
严格按工艺标准操作

消声器安装
吊架间距
安装方向性
确定阀部件安装方向

分项工程
质量控制点
质量控制措施
备注
设备安装
基础水平度
设备安装稳固
气密性

编制专项施工方案

调试
满足使用功能
编制专项调试方案

3.7保证工期措施
3.7.1 首先编制各专业的施工组织设计、施工方案和技术交底，做好技术先行的工作。
3.7.2 本工程先按照方案编制计划，制定详细的、有针对性的、可操作性的施工方案。从而实现在管理层和操作层对施工工艺和质量标准的掌握，使工程有条不紊的按期保质的完成。
3.7.3 编制施工综合进度计划，严格执行。
3.7.4 根据施工进度，制定材料采购和供应计划，及时组织各种设备材料及半成品的加工订货，以确保施工的需要。
3.7.5 定期召开各专业单位的生产例会，及时解决施工中出现的进度、质量、施工等方面的问题，提出纠正与预防措施，以保证工程的顺利进行。
3.8 安全生产措施
3.8.1 严格遵守国家及我公司各级安全主管部门颁发的安全生产各项法规与文件。
3.8.2 各级领导、施工员、操作工人严格贯彻执行《安全生产责任制》，遵守各项安全规章制度。
3.8.3 进入本工程进行安装施工的所有人员，在进场前必须进行安全教育，合格后方可进场工作。
3.8.4 各级领导及施工员在任何情况下不得违章指挥，在安排生产的同时，必须保证安全，有可靠的措施并已经落实解决。
3.8.5 各专业施工人员进行安装施工时，严格遵守安全操作规程，对违反安全操作规程者，任何人都有权予以制止。各专业施工人员发现有不安全因素应立即停止工作，向施工员、安全员报告，在采取相应措施并经施工员、安全员确认已消除后，方可继续安装施工。
3.8.6 严格执行《建设工程施工现场供用电安全规范》，以及现场所制定的各有关规定。严格禁止非专业电工对现场用电进行操作。
3.8.7 施工员应根据工程施工部位、施工条件、施工特点进行有针对性的安全交底、提出要求和措施，并严格执行，经常督促检查。
3.8.8 坚持班前讲话制度，认真开展各项安全活动，提高安全知识与安全意识，按要求作好安全日志。
3.8.9 严禁酒后作业，穿高跟鞋或拖鞋进入施工现场。严禁施工过程中嬉笑打闹。
3.9 文明施工及环境保护措施
文明施工、环境保护是建筑企业一个重要问题，是我们项目管理的重要内容，是生产效益和社会效益的双重保证。
不文明施工不仅影响一个工程、一个企业的荣誉，而且将影响人们宁静和谐的工作和生活，施工单位有责任为周边居民及工程建设的所有人员，提供一个文明的环境。
3.9.1 要采取严密措施，控制和治理施工现场的各种扬尘、废水、固体废物、各种垃圾以及安装噪声对环境的污染。
3.9.2 对各种废料垃圾要及时清理堆放到指定地点。
3.9.3 对产生噪声的设备要采取相关措施，不使其对周围环境产生不良影响，夜间施工严禁使用噪音超标的机具。
3.9.4 施工现场的材料要码放整齐，要认真按照平面布置图存放材料，不得乱堆乱放。
3.9.5 要严格控制易燃、易爆或有毒物质，施工如有需要，需经审批，不得在施工现场存放。
3.9.6 操作现场应整齐有序，做到工完料净场地清。
3.9.7 施工中的防尘和防噪音污染的技术措施
3.9.7.1 隔音隔尘措施建筑物维护安全网内侧加防尘隔音的石棉毡，进行吸收施工噪音，防止噪音向外扩散。
3.9.7.2 室内降尘措施室内采取喷水或安装自净器降尘。
3.9.8 施工污水的处理对于施工阶段产生的施工污水，采取集中排放到沉淀池进行沉淀处理，经检测达标后再排入市政污水管网。
3.10 成品保护措施
3.10.1 各专业根据各有关施工的特点制订针对性的专题成品保护措施。
机房进行安装前必须达到地平、墙光、门窗齐，下班前上锁。
3.10.3 设立专用库房，对开箱点件后易于丢损的零部件、材料设专人保管。
3.10.4 重要设备、零部件在施工安排上采取重点保护措施，如看管、扣罩等。
3.10.5 在成品保护工作中注意与土建及下道工序单位作好协调，办理手续，分清责任。
3.10.6 在注意作好安装工程的成品保护工作的同时，重视对土建装修等其他工程的成品保护工作，严禁野蛮施工，顾此失彼。
3.10.7 在安装工程各专业、各项目之间合理安排计划，施工中爱护其他专业、其他项目的成品，有问题及时协调，妥善解决。
3.11 消防措施
3.11.1建立严密的消防安全组织管理体系，形成网络，由专职消防安全员监督、执法。
3.11.2各专业根据安装时作业的特点，随时书面提出消防安全的措施与要求。
3.113现场消防设备应该配备齐全，并保证有效、可靠，任何人在任何时候不得以任何理由擅自将消防器材移作他用。
3.11.4 严格执行现场用火制度，电气焊工应严格按安全消防操作规程施工，五级以上大风天气，不得进行室外明火作业。
3.11.5施工现场严禁吸烟，严禁擅自点火取暖。
3.12 现场保卫措施
施工保卫与文明施工是保证正常工作的必要条件，应该认真作好相应工作，在思想认识上高度重视。
3.12.2 小型工具、仪表装箱入柜，有专人负责保管。
3.12.3 不准将个人贵重物品、较多金钱带入工地。
3.12.4 遵守各项保卫制度，服从保卫人员管理，做到遵纪守法。
3.12.5 搞好室内外的卫生，所有物件整齐有序。
3.12.6 按《施工现场文明施工管理条例》作好场容管理。
3.12.7 现场的材料、设备存放在规划区内，码放整齐，相应的防泡、防淋、防潮措施应可靠有效。
3.12.8 施工现场布置合理，及时清理施工废料，做到活完、料净、脚下清。
3.12.9 文明礼貌，协调各有关方面的关系，每个成员都要在言行上注意为企业形象增辉。
3.13 冬、雨季施工措施
3.13.1 本工程安装施工跨越雨季，对建筑安装施工带来一系列的要求，对工程进度、工程质量、施工安全、工作效率以至经济效益有着十分密切的关系。本工程的冬、雨季施工措施主要有以下几个方面
3.13.2 结合冬雨季特点科学合理地安排生产。针对既定的生产计划指定切实可行的措施，以克服季节特点带来的困难，达到保证进度、工程质量和施工安全的目的。
3.13.3 结合各专业的特点，冬、雨季的季节特点，工作环境条件与所施工项目的特点，及时制定出冬季、雨季施工技术措施。
3.13.4 严格贯彻执行上级有关冬雨季施工技术措施与要求。
3.13.5 进入季节性施工前分专业进行检查，将有关措施都一一落实，对查出的问题应限期解决，不留隐患。
3.13.6 按实际情况补充必要的技术措施与要求，书面下达到施工班组。
3.13.7 冬、雨季施工措施是综合性的管理，人、机、料，都应认真考虑到。

第四章 主要项目施工方案及技术措施
一、 引言
在XXXXXXX安装有XX台XXXXX KW柴油发电机组；根据油机的技术参数，油机在运行时噪声值大幅度超标，对周边环境将产生严重的噪声污染，因此根据用户要求对柴油发电机房进行噪声治理。
   发电机组在正常工作的同时会产生92dB-120dB(A)的噪声，这些噪声对机房周围的环境破坏非常大，特别是当机房处于一个安静的环境时更为明显，在这样的情况下，我们必须对发电机房进行一系列的降噪处理。发电机降噪处理工程有别于其它气流噪声处理工程，如住宅、飞机、汽车、船等，原因是显然易见的，因为发电机组工作时需要大量空气用于燃烧和冷却，而住宅、飞机、汽车、船等则不然，因此气流噪声处理工程有着十分大的差别，前者主要的降噪是使用吸音和隔音的综合手段，而后者却主要利用隔音的手段。
所以进行降噪工程系统设计施工是一门综合技术，要求具备大量的实际施工经验及对发电机组工作条件、噪声特性非常的理解。发电机组的噪声主要属气流型，降低这类噪声主要有三方面的基本要求：一是使用有较好的消声频率特性的各类消声设备；二是消声设备空气阻力损失小；三是消声设备结构相对简单，施工方便，使用寿命长，体积小，造价低。以上三方面，根据要求可以有所侧重，但是三方面的基本要求是缺一不可的，如缩小通道面积，即可缩小声音传播的面积，提高消声器的消声量，缩小消声器的总体积，但是通道过小时，气流阻力增加，将使气流速度加大，这时将产生“再生噪声”（即气流激发管壁或构件产生振动而再次辐射出来的声音），在噪声控制要求较高时，应使气流速度低一些，三个方面是相互影响、相互制约的。通过这个实施方案能彻底了解发电机组降噪工程的原理及解决发电机组工作噪声问题，从而得到一个理想的环境
二、 设计依据、标准及规范
1． 设计依据
a) 依据柴油发电机组的相关技术参数、资料；
b) 油机房布置图。
2． 国家标准
a) 《城市区域环境噪声标准GB3096—93》；
b) 《城市区域环境噪声测量方法GB/T14623—93》；
c) 《工业企业厂界噪声标准GB12348—90》；
d) 《工业企业厂界噪声测量方法GB12349—90》。
3． 技术规范：《应急柴油发电机组安装GJBT—527》。
三、 噪声源分析
发电机组的主要噪声源是内燃机的排气噪声、进气噪声、冷却风扇噪声、燃烧噪声、机械噪声和电磁噪声等。
1． 排气噪声
内燃机工作时，气缸内的高温高压废气随排气口间断开闭周期性地喷射到排气管内，排气管口排出高温高速的脉动气流，由此产生周期性的排气噪声。排气噪声是内燃机最主要的声源，频谱特性为低频为主的宽频带噪声，噪声级高达95—105dB(A)，峰值一般为63—250Hz。排气噪声的主要频率f(Hz)：
f = 2Kn/60T
式中K —— 发动机的气缸数；
n —— 发动机的每分钟转速(r/min)；
T —— 发动机的冲程数。
内燃机排气噪声的强度与发动机的功率、转速等因素有关，并随发动机的转速及负荷的变化而变化。一般柴油机排气噪声的总声压级(dB)可用下式近似估算：
L p =12 lg N + 30 lg n - 9
式中 n —— 柴油机主轴转速(r/min)；
N —— 柴油机功率(HP)。
对发电机组的排烟噪声处理通常是在原配的标准消声器后串联二级消声器,常用的二级消声器有以下几种：
u消声箱(阻-抗复合式) 中高频(SL_A)
u共振式(抗性) 低频(SL_B)
u膨胀式(抗性) 低中频(SL_C)
u迷途式(阻性) 宽频(SL_D)
u复合式(阻-抗复合式) 宽 频(SL_E)
u声流式(阻性) 宽频(SL_F)
通常使用的两种排烟消声器外型如下页附图.消声器实际应用的外型尺寸是根据各种不同型号的发电机组和具体的噪声要求而定，因此图中未标注。
排烟消声系统 __ 常用排烟消声器图例

2． 进气噪声
对于非增压柴油机，进气噪声比排气噪声低，接近内燃机运动部件产生的机械噪声水平。
3． 风扇噪声
风扇噪声是由旋转的叶片周期性地打击空气质点，引起空气的压力脉动产生噪声。当内燃机的进排气管安装消声器后，用于冷却循环水的风扇便成为重要的噪声源。风扇噪声一般可达100dB(A)左右。
4． 燃烧噪声
当柴油机压缩行程终了时，燃烧室内被压缩的可燃混合气被电火花点燃，可燃混合气燃烧后，放出大量的热能，燃气的压力和温度迅速增加，最高压力约为3—5MPa，相应的温度为2200—2800K，在燃烧作功的同时，产生燃烧噪声。
5． 机械噪声
内燃机的机械噪声是发动机运动部件，例如活塞、连杆、气门等零件的上下运动，曲轴、齿轮组旋转运动而产生的。
6． 电磁噪声
发电机的转子在电磁场中高速旋转产生电磁噪声。
本机房内柴油机组运行时，考虑柴油机壳体、排烟管道及机房冷却风机的叠加噪声，在机房内形成一个混响声场，其机房内噪声将大于100dB(A)。
根据对以上噪声源的分析，我公司提出油机房降噪方案：
四、 治理方案
噪声控制设计，首先要求机房建筑结构应具有良好的隔声能力，同时配置性能良好的进、排风消声装置和隔声门，在机房内设置吸声墙面和吸声吊顶。
降噪设备制作、安装依据：
a) 91SB6施工安装建筑设备通用图集
b) HJ/16—1996通风消声器
c) GB4760—84消声器测量方法
d) JB/TQ—332通风机油漆技术条件
e) ZBJ72039—90通风机铆焊技术条件
f) GB700—88碳素结构钢
g) GB50009—2001建筑结构指标规范
油机房降噪设备布局： 1、发电机房内进风口处加装1套进风消音箱。消声器结构为阻性片式消声结构。
消声片厚10-0 mm ，消声片长度2000mm，主要以降低中低频噪声。消声装置进口一侧加装防护网，以防止杂物进入油机房内。进风消声装置片间流速5.03立方米每秒，消声量约20～25dB(A)，阻力损失128Pa。
2、 在发电机房排风口内分别加装排风消声器和墙壁吸声体，消声器结构为阻性片式消声结构，一起构成油机的排风降噪系统，系统流速6.3立方米每秒，消声量约20～25dB(A)，阻力损失139Pa。
3、为确保发电机房外围1.5m处噪声不超80dB(A)，油机房门洞口应加装高效防火隔音门，每道门隔声量RW≥25dB(A)，能有效地阻止噪声向外辐射传播。

吸声天花及墙体：
4、由于发电机的噪声是立体的往四周辐射，而地面的吸声系数非常小，他会把扬声波漫反射到吊顶的天花。天花采用吸声天花专用龙骨，上铺50mm后的优质岩棉做吸声材料。穿孔率>20%的吸音石膏板作为护面吸声材料，吸声效果为10.4dB (A)
为保证机房内的噪声不改变频率（有500Hz~4000Hz变为小于125Hz为主的声波）往外借辐射，影响周围人的正常活动，因此，必须在墙体安装吸声体，吸声体为50mm厚的岩棉，外部用穿孔石膏板作为墙面吸声材料。
下面以机房所采用的柴油发电机组说明：

1.柴油发电机组噪声频谱表

测量说明   具体测量点
（图中用英文大写字母标
出）距离发电机组边缘1米
外并水平于发电机组中轴，
测试场地为平整无顶峰和边
墙空地，在机组带满负载且
环境温度为27摄氏度时测量。

2. 排烟消声系统 __ 总体概述

对发电机组在排烟(废气)时产生噪声进行处理是降噪工程中必不可少的环节，发电机组正常工作时会排放出高温废气以及发汽缸爆炸工作的噪声，该种噪音强度大、频谱复杂、穿透力强。发电机组所采用的柴油发动机型号较多，每一种品牌和型号的发动机排烟时所产生的噪音频谱都不是类似的，图表为RD140A DEUTZ BF6L913C发动机的排烟噪声频谱,分别标出标准消声器之前后的噪声频谱。

3. 排烟消声系统 __ 处理方案

4. 进、排风消声系统 __ 总体概述

发电机组在进风、排风时产生噪声属于气流噪声，也是发电机组的主要噪声源之一，气流噪声主要是由于气体流动形成湍流，或气流高速流动时产生振动而形成。降低气流噪声主要是靠安装各种类型的消声器及使用消声室（缓冲室）。消声器是一种可使气流通过而能降低噪声的装置。
发电机组的进风噪声主要是气流湍动而形成的。在机组满负载时最高可达85dB。排风噪声是机组的散热风扇扰动空气使空气相互撞击振动所产生，最高可达105dB(A)，噪声声级最大的频率通常也是风扇扰动空气的频率，。
侧频率f为：
f=mz/60
         f = 频率（Hz）
         m = 发动机转速（rpm/min）
         z = 风扇叶片数
  处理进风、排风的噪声也是降噪工程中必不可少的，图表为DEUTZ BF6L913C发动机的进风、排风噪声频谱，测量时使用全消声室，室内温度27摄氏度，室内为微正压。
5.进、排风消声系统 __ 消声器特性频谱

对发电机组的进风、排风噪声处理通常使用消声室（缓冲室）和两种类型消声器；
u      直片式(阻性) 中高频 (ASL_A)
 u      流扇型(阻性) 中高频 (ASL_B)
      此图表仅说明常用的两种类型消声器特性曲线，消声器外型和实际应用的外型尺寸图例中未标注。

6. 进、排风消声系统 __ 具体图例

7. 室内表面吸音系统 __ 总体概述及处理方案

矩形机房中振动方式的声压分布图
  发电机工作时机房内部的空气会把来自于机组的振动传递到所有墙面、地面、顶面（天花）以及较大面积的平面。在两个平行的平面之间将会维持驻波状态，既第一个平面产生的驻波的波幅与第二个平面产生的驻波的波幅与波节在位置上重合，这样，两平面之间产生“共振”。该共振产生在两个平面之间，既“轴向共振”。在典型的矩形机房中实属常见，该类机房每个墙面的夹角一般都为90度，在每个夹角处还将出现“边缘效应”。图中标志出在矩形机房中振动方式的声压分布。
在噪声要求较高的机房必须对室内表面进行处理，大多数机房的墙身在240mm它本身就是良好的隔音材料，对于高中低频的噪声隔音的效果非常明显，可以衰减40dB-61dB 。为了减少室内“轴向共振”以及“边缘效应”，在墙壁的内侧安装吸音装置，并用吸音材料在四个墙面之间及顶面之间的90度夹角上做上倒角，使四个墙面之间及顶面之间的夹角改变成315度，具体图例和常用的吸音装置图例见下页《室内表面吸音系统__具体图例》。
机房的室内表面还包括顶面和地面，在对顶面处理时可以像墙面那样进行。地面可以铺设防滑地板砖和耐油橡胶地板，在要求不高时可以对其不作处理。
在有效的降低噪声后，为使机房环境更加美观及实用，通常墙面及吊顶的吸声层外还以微孔铝塑冲孔板装饰等。

8. 室内表面吸音系统 __具体图例

墙面之间夹角的处理图例
WAFSL—A

室内墙面处理图例
WASL—A

WASL—B

9.机房隔音门__ 总体概述及处理方案

一般的门窗结构轻薄，而且存在较多缝隙，因此，门窗的隔声能力往往比墙体低得多，形成隔音的“薄弱环节”。如果要提高门窗的隔音，一方面要改变轻、薄、单的门窗扇，另一方面要密封缝隙，减少缝隙透声。对于隔音要求较高的门，门扇的做法有两种；一种是简单地采用厚的门扇，如钢筋混凝土门；一种是采用多层复合结构，用多层性质相差很大的材料（钢板、木板、阻尼材料如沥青、吸音材料如玻璃等）相间而成，因为各层材料的阻抗差别很大，使声波在各层边界上被反射，提高了隔声量。
室内墙面处理图例
WASL—A

WASL—B

五、降噪效果
经采取上述降噪措施后，在确保发电机组正常运转的前提下，治理效果可达到当地环保部门测试验收标准，为周边创造一个良好祥和的环境。
第五章 产品制作规范
1、消声器的法兰安装必须用钢铆钉铆固，铆钉间距不得大于120 MM，风口翻边不能有缝隙，不能有明显的锤痕，翻边宽度应保证6 MM--8 MM，需要配打孔的法兰，其孔距应为120 MM --150 MM之间。
2．制作过程所用各类黑铁件，必须做防锈处理。
3．镀锌板画线要用铅笔，严防用金属划针或金属锐器代替。
4．消声器的制作、拉铆钉间距应保持在70 MM --80 MM，拉铆钉距板边应保持在2 MM --25 MM，铆钉排列应横平竖直均匀分布铆钉盖头与被铆和面必须平和，不得歪斜，接板和安装打密封胶消声器对角线误差要求与法兰一样，面板一定要平整无划痕内腔孔板或网材不能有明显的凸凹面。
5．填充吸声材料要厚薄均匀，要保证达到设计容重要求，粘贴玻璃丝布一定要用401胶粘牢。拉平。同时要杜绝401胶过多而从玻璃丝布渗出或流有黄迹。
6．产品制作完毕后，必须保证其外观清洁，法兰口密封，严格检查外观，质量无误后，贴上标牌，质检合格，封口入库。
7．烟管的材料、品种、规格性能与厚度应符合设计和现行国家产品标准的规定。
8.坚持先自检后报验.在施工中,严格按设计的要求办事,自觉服从和接受监理工程师的监督和指导.
质量保证措施
1.施工前做好技术交底，做到施工人员人人熟悉图纸，了解工程情况及施工技术措施要求。
2.严格执行公司质量手册中采购项有关规定。
3.铁件加工严格执行《复合玻纤风管分项工程施工与验收及质量检验评定》（以下简称“规定”）有关规定。对完成的成品必须自检，并填写“钢制连接短管制作分项工作质量检验评定表”，不合格产品不得安装。
4.烟管制作应对需装配的铁制件按规定进行检验，不得装配不合格铁制作。
5.工长要深入各作业组进行工程质量把关，并预前解决各专业的施工矛盾。对全队施工情况每天有交代，每天有讲评；工程部根据工程质量情况应做好阶段性评比工作，并做到优质有奖、劣质必罚、奖罚严明。
6.工程竣工后由技术部做好系统调试方案，校正测试仪表，以确保工程调试质量。

第六章 质量保证的技术措施

我公司将最大限度的发挥管理与协调优势、策划与运作优势、技术设备优势、计算机和信息管理优势、设计优势等，采取最为有效的管理模式，在实现项目质量和工期等综合目标的同时，极其有效地节约工程成本和造价。我公司将配备最强的阵容，充足的优秀人才和装备。有效利用一切优良资源，以满足工程的需要。
第七章 工程档案

本工程的工程档案分为两部分一是工程交工技术档案，主要包括能证明工程质量的可靠程度及工程使用、维护、改建、扩建有关的一切文件材料，随工程交工一并提交有关单位存档备用；另一部分是施工单位积累的施工技术资料、经济资料和管理资料。按期提交有关资料供各有关部门作审批及安排各有关部门对所提供的设备及系统进行验收，并提交所有验收证明。
第八章 竣工交接与服务承诺
8.1 有关工程的服务与承诺
按甲方的意愿，积极配合、服从施工进度、工程质量方面的要求。服从工程监理单位的有关质量、进度的管理并积极改进在施工中可能发生的不足之处。
及时提供所有设备及材料的技术资料供业主审批并作为供货依据。
8.1.3 按期提供综合系统施工图及综合安装土建配合图和施工图，供甲方审批并指导施工。
8.1.4 工程完工后提供有关系统的调试及运行各工序所需的一切仪器和工具。
8.1.5 工程竣工后按合同和有关法律条例规定提供免费的维修和保养。
8.1.6 向甲方运行人员讲解本工程系统结构，进行实际操作示范和操作程序讲解，并讲解操作要领和注意事项。
8.1.7 向甲方运行人员移交有关资料。
