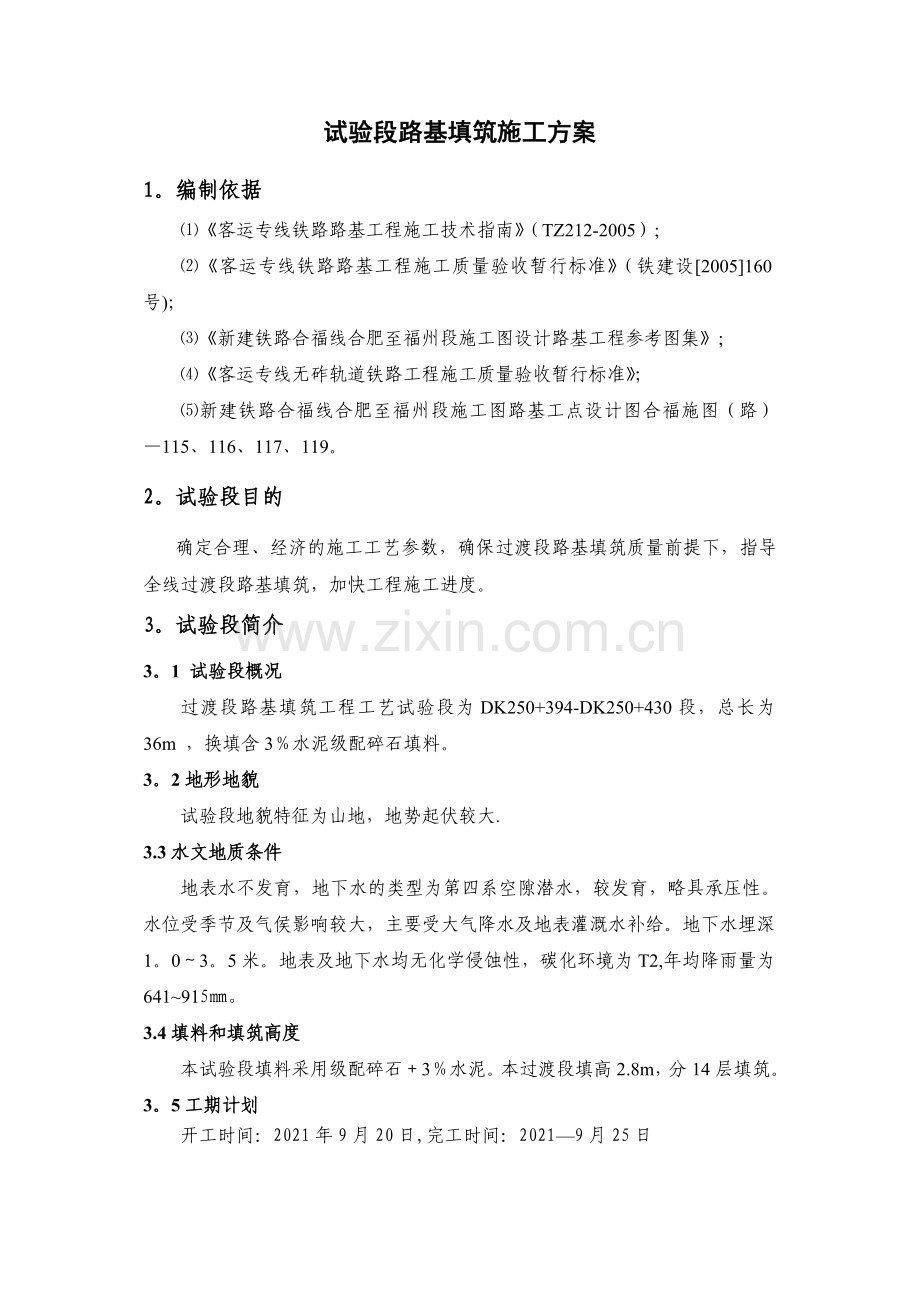

试验段路基填筑施工方案
1。编制依据
⑴《客运专线铁路路基工程施工技术指南》（TZ212-2005）;
⑵《客运专线铁路路基工程施工质量验收暂行标准》（铁建设[2005]160号)；
⑶《新建铁路合福线合肥至福州段施工图设计路基工程参考图集》;
⑷《客运专线无砟轨道铁路工程施工质量验收暂行标准》；
⑸新建铁路合福线合肥至福州段施工图路基工点设计图合福施图（路）—115、116、117、119。
2。试验段目的
确定合理、经济的施工工艺参数，确保过渡段路基填筑质量前提下，指导全线过渡段路基填筑，加快工程施工进度。
3。试验段简介
3。1 试验段概况
过渡段路基填筑工程工艺试验段为DK250+394-DK250+430段，总长为36m ，换填含3％水泥级配碎石填料。
3。2地形地貌
试验段地貌特征为山地，地势起伏较大.
3.3水文地质条件
地表水不发育，地下水的类型为第四系空隙潜水，较发育，略具承压性。水位受季节及气侯影响较大，主要受大气降水及地表灌溉水补给。地下水埋深1。0～3。5米。地表及地下水均无化学侵蚀性，碳化环境为T2,年均降雨量为641~915㎜。
3.4填料和填筑高度
本试验段填料采用级配碎石＋3％水泥。本过渡段填高2.8m，分14层填筑。
3。5工期计划
开工时间：2021年9月20日,完工时间：2021—9月25日
4. 人员、机械、仪器配备
4.1人员机构

技术负责人
王磊
现场负责人
赵跃

4。2 机械配备、测量实验仪器
表１机械配备
序号
机械、设备名称
规格
数量（台)
1
振动压路机
YZ22
1
２
洒水车
6300L
1
３
推土机
TY160
1
４
平地机
PY165C-3
1
5
挖掘机
DH200
1
6
自卸车
15T
6
7
振动冲击夯
HCD.HCR100
2
表2 测量、实验仪器
序号
机械、设备名称
规格
数量（台）
1
全站仪
NIKON
1
２
水准仪
苏光DSZ2
1
３
电子秤
ACS-30
1
４
电子天平
JY-20002
1
5
电热鼓风恒温干燥箱
101—1
1
6
平板载荷测定仪
K-30
1
7
Ev2测试仪
AX01
1
8
Evd测试仪
ZFG-02
1

5。施工准备
将试验段分为石家庄台和武汉台，将松铺厚度初步拟定为25cm、30cm,选用22T压路机碾压。通过试验数据，调整松铺厚度，最终确定最佳压实厚度.
6过渡段填筑施工工艺
6。1 施工顺序
测量放样—基底平整—基底碾压—路基填筑—洒水或晾晒—路基压实—检验合格—下道工序施工-试验段填筑施工总结。
6。2施工工艺
6。2。1工艺流程
填土路基按三阶段、四区段、八流程水平分层填筑施工。
三阶段:准备阶段、施工阶段、整修验收阶段.
四区段:填筑区、平整区、碾压区、检测区。
八流程：施工准备→基底处理→分层填筑→摊铺平整→洒水晾晒→碾压夯实→检验签证→路基整修。
复压、终压区 精平区 初压区 摊铺整平区 卸土区 下层面

压实层纵向施工顺序示意图
各区段流程单独作业，不许交叉作业。见下示意图.
6。2。2施工操作要点
1测量放样
根据设计资料计算出线路两侧边缘点的坐标和高程,并放样出该点位置实测出其地面高程，向两侧量取设计高程与实测高程的差值乘以坡率值，再向外加宽50cm定出左右侧边桩，同时在涵洞侧面加。
在试验段内用平地机整平至大致相同高程。每25m做一个标准断面，每断面订上5根标杆,路基正中心、左右各5米处、边坡处,并测出其高程，按照拟定松铺厚度在标杆上绑红布条为标示。在上料前,技术员测得各断面控制点的填前标高。
2上料
上料采用自卸车后卸式倒料,并派专人指挥汽车卸料，推土机根据竹竿红布条标高来推料，以控制每层的松铺厚度和上料的均匀性。
3摊铺整平
上料完毕，用推土机粗平后，实测碎石土的自然含水量，如果含水量适中，即行精平，根据边桩挂线确定摊铺顶面，填料摊铺使用推土机进行初平，20T压路机快速静压一遍,以暴露潜在的凹凸面，对于局部不平的地方，人工配合机械进行找平和补料，再用平地机进行终平，大面必须保证平整,并作成向两侧4%的横向排水坡。整平完毕,立即由技术员测得各断面控制点的标高,记录稳压标高。
4 碾压
在DK792+600～DK792+700段采用自重20T的振动压路机压实，在DK792+700～DK792+797。43段采用自重22T的振动压路机压实。压实顺序应由两侧路肩开始向线路中心碾压。对基床以下路堤的压实工艺一:采取静压1遍、弱振1遍、强振2遍、静压收光1遍；工艺二：静压1遍、强振3遍、静压收光1遍。对基床底层的压实工艺一：静压2遍、弱振2遍、强振2遍、静压收光1遍；工艺二:静压2遍，弱振1遍，强振3遍，静压收光1遍。压路机的最大碾压行驶速度4km/h。各区段交接处，应互相重叠压实，纵向搭接长度不应小于2m,沿线路纵向行与行之间压实重叠不应小于40cm，上下两层填筑接头应错开不小于3。0m。压路机行走时，相邻两行碾压轮迹至少重叠40cm，碾压过程中保证无死角、确保碾压的均匀性.其中沉降观测板周围1米的范围采用小夯机夯实，不得使用大型机械碾压。
5数据采集
每填筑一层碾压完毕，实验员立即做K30、n以及Ev2实验,看结果是否符合规范要求，如果不符合,调整碾压遍数,至合格，通过比较,得到合适的碾压遍数；技术员测得各控制点的压实标高，计算本次的松铺厚度.
6检验签证
经检验符合设计及验标规定的压实质量标准后,报监理工程师签证,进行下道工序施工。
7边坡夯拍
边坡应用人工随填层的填筑逐步夯拍密实，全部填筑完成后，按设计要求进行修整,达到坡面平顺、肩脚分明。
8试验段施工结束，及时将技术总结方案上报驻地办监理审批，然后根据批复方案展开路基大面积土方填筑。
整个试验段施工工艺流程如下图所示:
含水量偏高
翻晒

合格
上料
测量放样

含水量偏低
洒水

测量标高
振压
静压
自检
精平
粗平

不合格

6。3施工工艺质量控制
⑴K30、Ev2、n、EVd
按现行《铁路工程土工试验规程》（TB10102）规定的试验方法检验,针对不同的位置检测不同的压实参数。压实标准见表4、表5。
表4 基床以下路堤压实标准
序号
项 目
压 实 标 准
碎 石 土
1
地基系数K30 (MPa/m)
≥130
2
孔 隙 率n
≤31％
3
变形模量Ev2(MPa）
≥45
检验数量:沿线路纵向每100m每压实层抽样检验孔隙率6点，其中：左、右距路肩边线1m处各2点，路基中部2点；每100m每填高约90cm抽样检验地基系数K30、二次变形模量Ev2各4 点，其中：距路基边线2m处左、右各1点，路基中部2点。
表5 基床底层压实标准
序号
项 目
压 实 标 准
碎 石 类 土
1
地基系数K30 (MPa/m）
≥150
2
动态变形模量EVd(MPa)
≥35
3
孔 隙 率n （％）
＜28％
4
变形模量EV2（MPa)
≥60
检验数量:沿线路纵向每100m每压实层抽样检验孔隙率6点,其中：左、右距路肩边线1m处各2点，路基中部2点；每100m每填高约90cm抽样检验地基系数K30、动态变形模量Evd、二次变形模量Ev2各4 点，其中：距路基边线2m处左、右各1点，路基中部2点。
⑵其他标准
A、每一水平层的全宽应用同一种填料填筑，每种填料层累计总厚不宜小于50cm。
B、碎石类土每层填筑压实厚度不宜超过40cm(基床以下路堤)、35cm（基床底层),每层最小填筑压实厚度均不应小于10cm。
C、当上下相接的填筑层使用不同种类及颗粒条件的填料时，其粒径应符合D15＜4d85的要求。
D、碎石类土填料的最大粒径不大于15cm(基床以下路堤）、10cm(基床底层）。
6。4 沉降观测和四电接口施工
在客运专线的施工过程中，沉降观测和四电接口施工是线下土建工程施工的重要组成部分，尤其对于路基工程更为重要。本试验段路基填筑施工过程中，在DK792+636、DK792+686、DK792+786三个断面上面设置Ⅰ型监测断面,褥垫层上面(路基中心位置）按照要求埋设沉降板；在DK792+736断面上面设置Ⅲ型监测断面,路基填筑高度达到60cm以上时，开挖此断面埋设剖面沉降管；在对应里程断面的坡脚外2m、10m的位置左右各埋设两根位移边桩。在路基各部位预埋相应的沉降观测元件和四电（电力、通信、信号、综合接地）接口预埋件，并严格妥善保护.
沉降观测数据显示路基沉降异常时，立即停止路基填筑。待沉降稳定时再填筑。
7。技术保证措施
1、测量放线所用点位，需经常复测、平差后再用;
2、加强图纸复核，确保路基断面符合设计；
3、路基实际填筑宽度左右半幅多放宽50cm，确保设计有效宽度；
4、路基压实度的检测密度符合规范要求，特殊地段加密测点；
5、每层填筑结束后,顶面要留有4％排水坡。
8.质量保证措施
1、成立质量管理领导小组，不同区段的路基填筑质量责任到人；
2、针对不合格地段路基，在修整后仍不合格者,坚决返工处理，确保填筑一段，成优一段；
3、下雨期间严禁路基填筑；
4、严格控制路基设计顶面标高，确保路面结构厚度符合设计及规范要求。
9.安全保证措施
1、成立安全组织领导小组,分工明确责任到人；
2、各种机动车辆必须持证上岗，杜绝酒后驾车现象；
3、运输车辆所经十字路口,设警示标志；
4、工程机械在使用过程中，必须遵守安全规程。
5、油料存储在专门的油料库中，并设专人保管，建立收发台帐.
6、大型机械作业半径内严禁闲置人员靠近，施工场地严禁非施工人员进入。
7、生产和生活区域严禁乱搭线路，机械作业注意电线净空，保证施工安全。
10。环保措施
1、施工场地和运输道路定期洒水养护，确保晴天不扬尘，雨天不泥泞。
2、节约用地、方便生活、利于生产、保护植被.
3、在机械化施工过程中,要尽量减少噪音、废气、废水及尘埃等的污染。
4、污水指定地方排放，以防污染水质和土壤.
11．附件
1、试验段高程控制及松铺系数确定表；
2、试验段实验数据统计表；
3、填料实验报告.
