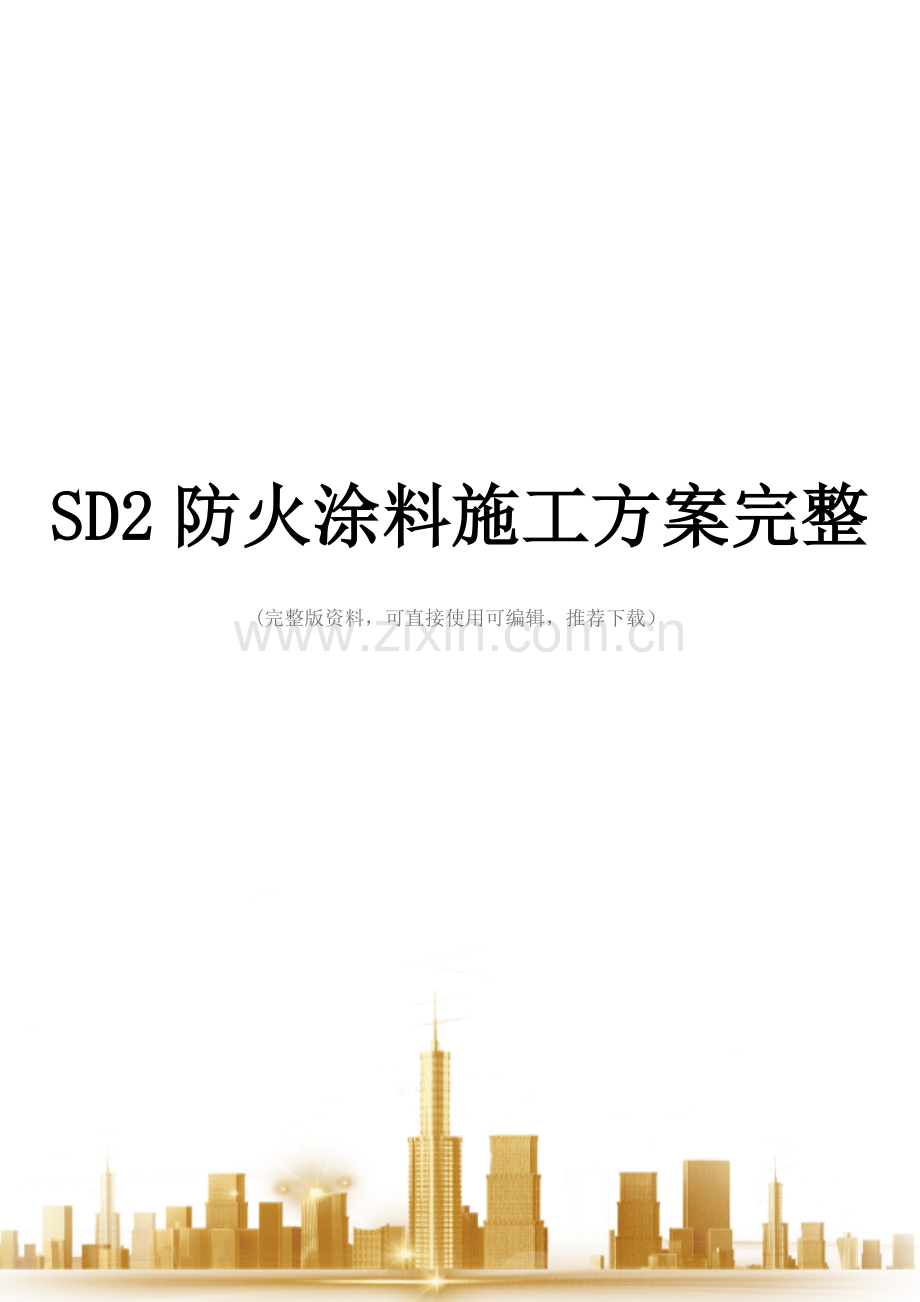

SD2防火涂料施工方案.doc

SD2防火涂料施工方案完整
(完整版资料，可直接使用可编辑，推荐下载）

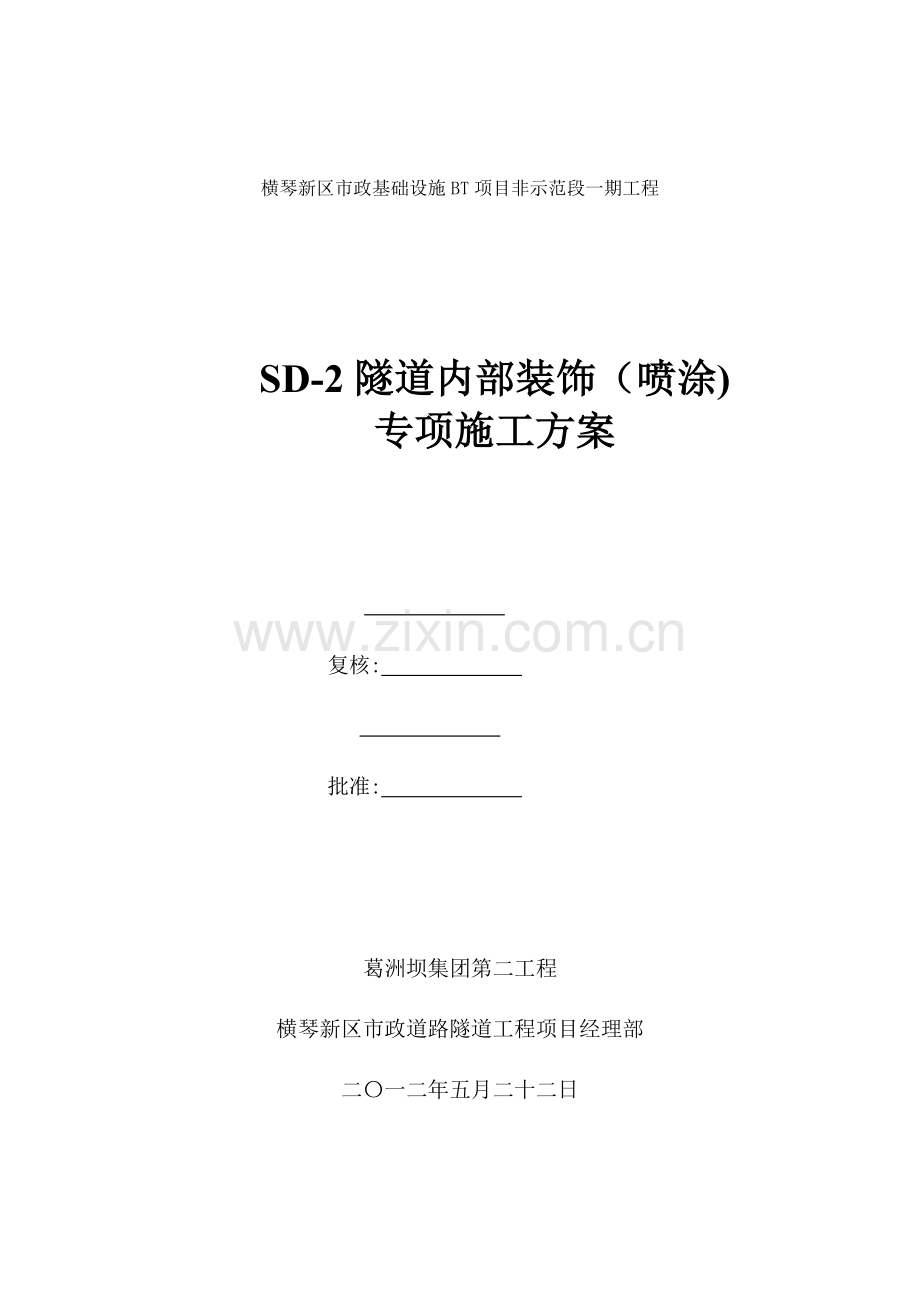

横琴新区市政基础设施BT项目非示范段一期工程

SD-2隧道内部装饰（喷涂)
专项施工方案

复核:

批准:

葛洲坝集团第二工程
横琴新区市政道路隧道工程项目经理部
二〇一二年五月二十二日

目录
1编制依据及范围 1
1。1 编制依据 1
1。2 编制范围 1
2 工程概况及特点 1
2。1 工程概况 1
2。2 水文气象条件 1
2。3 隧道工程地质情况 2
2.4 主要技术标准 3
2。5主要施工项目及工程量 3
3施工组织机构 4
3.1 装修工程项目主要管理人员 4
3.2 施工队伍部署及任务划分 4
3.3 施工机械配备 4
3。4 施工劳动力组织 5
3.5 施工进度计划 5
4施工方法 6
4.1 施工顺序 6
4。2 施工准备 6
4。3 施工方法 6
5质量保证体系 8
6安全保证体系 9
6。1安全保证体系 9
6.2安全组织机构 9
6。3安全规章制度 10
6。4安全教育 10
7环境保护工作 11
8文明施工措施 11
8。1施工现场平面布置 11
8。2现场卫生 12
9应急预案 12
9。1应急组织机构 12
9。2应急岗位职责 13
9.3应急事故处理 14

SD—2隧道内部装饰专项施工方案
1编制依据及范围
1.1 编制依据
1。珠海市横琴新区市政基础设施BT项目非示范段市政工程一期工程SD—2施工图纸（土建部分）;
2．招投标文件及相关技术文件。
3。我公司对施工现场踏勘所获得的有关资料；
4。 依据国颁、部颁有关标准及本项目施工技术规范进行编制。
1。2 编制范围
DX-17路SD-2隧道，长约2300m；包括为隧道装修内容。
2 工程概况及特点
2.1 工程概况
该工程位于广东省珠海横琴岛上,横琴新区市政基础设施BT项目非示范段主，次干路市政道路DX—17＃路设SD-2隧道,隧道为双向四车道小净距隧道，两洞之间净距为15～30m,其中左洞平曲线半径为4300m，右洞平曲线半径为5000m,长约2320m.
2.2 水文气象条件
、气象水文
珠海市气候属于亚热带季风气候带，气候宜人,冬无严寒，夏无酷暑，日照充足，雨量充沛.历年平均气温为22。5℃,最热月(七月）的多年平均气温是28.5℃，最冷月（一月）的多年平均气温是14.8℃，有记录以来极端最高气温38。5℃（出现在1980年7月10日)，极端最低气温2.5℃(出现在1976年12月29日）；各月平均相对湿度在71％～86%之间，多年平均相对湿度为79%；年均日照时数为1991。8小时,太阳辐射年总量为4651。6MJ/㎡；历年最大降雨量2873.9mm（1973年)，历年最小降雨量1200。9mm（1963年)，多年平均降雨量1950。7mm，历年日最大降雨量393.7mm（出现在1966年6月12日），历年月最大降雨量954。7mm（出现在1966年6月)，最长连续降雨日数为18天，其降雨量为377.3mm（出现在1968年7月）,降雨的年内分配集中在夏季，4月～9月的降雨量占全年降雨量的80％以上，并经常出现暴雨和大暴雨，日降雨强度可达80mm～150mm。年均暴雨4。0次，其中大暴雨0.9次，10月至次年3月为旱季。冬夏风向季节变化显著，从夏季至初秋一般盛行偏南风,秋季至冬末盛行偏北风或偏东风，年大风日数为9天，其间最多的7月份有2天。年平均风速为3。2m/s,基本风压为0.75kN/㎡.5～10月份为台风季节,其中7~9月份台风最为频繁，平均每年影响本区的台风次数为4。0次，台风登陆风力达8级以上，最大风力可达12级，并常伴随暴雨和暴潮.
2.2。2、水文气象地质条件
1、地表水
场区地表水发育,主要以水库、泉水和常年流水的冲沟三种形式存在.
位于脑背山的有牛角水库、马尿河水库和团结水库，位于赤沙大脑的有望天台水库；大横琴山山腰、河谷多出露泉水和溪流，比较著名的有三叠泉，是本岛的一大风景区；2＃隧道两端洞口均分布有冲沟，沟内常年流水,水量不大。
本区地表水主要接受大气降水的补给。
2、地下水
根据含水介质特征和地下水赋存条件，场内地下水类型主要以第四系松散岩类孔隙潜水及燕山期块状岩类基岩裂隙水为主。
1）潜水
潜水主要赋存⑤层砾质黏性土中，富水性较弱～中等。水位变化因气候、季节而异，且受潮水影响，水位不太稳定。
2）基岩裂隙水
基岩裂隙水赋存于花岗岩风化裂隙带中和基岩构造带中,其分布受赋存岩体裂隙发育程度的影响较大,具明显的各向异性特点，在节理裂隙较发育的地段相对丰富，且透水性较强。
2.3 隧道工程地质情况
进洞口(深井侧）：洞口围岩为中~微风化花岗岩，属Ⅴ~Ⅳ级围岩。洞口处为一较大型冲沟,常年有水，水量较大。地表呈犬齿状,凹槽充填粘性土。岩体呈碎裂状结构，开挖时,围岩体无自稳能力，易坍塌,透水性较强，雨季施工洞室会有涌水现象。开挖后,仰坡上部土体稳定性差,易向下滑塌。鉴于洞口水量较大，需采取截排水措施加强衬砌.
洞身:洞身围岩为中～微风化花岗岩，岩体呈块状结构,属Ⅴ～Ⅱ级围岩。从隧道附近 发 育 的 几条 断 裂 综 合 分 析, 深 井 断 裂 Ⅰ—15 及大 坪 断 裂 Ⅳ-37 与本隧道 在K3+710～K4+075 里程段呈 5°～8°斜交，破碎带坡角 70°，影响宽度 300m,该里程围岩Ⅴ～Ⅲ级。围岩总体节理裂隙较发育，透水性较强，雨季施工洞室会有涌水现象。
出洞口（新村侧)：洞口围岩为强~中风化花岗岩，属Ⅳ级围岩。洞口上方为一较大型冲沟,为雨季山洪通道,常年有水流,水量不大。地表呈台阶状。岩体呈碎块状结构,开挖时，围岩体无自稳能力，易坍塌，透水性强，雨季施工洞室会有涌水现象。开挖后，仰坡上部土体稳定性差，易向下滑塌。洞口为水量较大的山洪通道，洞口右侧及下方均已形成岩堆，需采取截水措施.
2.4 主要技术标准
道路等级：城市主干道
设计行车速度：60 km/h
隧道建筑限界净宽：10m
隧道限界净高:5m
行车道宽度：隧道内7.25m（双车道)
平曲线半径：左线4300m，右线5000m
纵坡:人字坡 0.301％ -0。385%
横坡：1.5%
2。5主要施工项目及工程量
序号
施工项目
单位
数量
备注
1
底层防火涂料
㎡
86680.2

2
面层防火型外墙涂料
㎡
37833。3

3
光电轮廓标
个
922

3施工组织机构
3。1 装修工程项目主要管理人员
项目经理：张良华
根据本工程特点,施工现场采用项目管理，质量达优良等级，在现场设立装修项目组。

生产经理：陈晓兵

项目总工：段双林

合同部 陈田斌
物资部 陈从明
质检部 郑宇桓
安全部 李俊勇
工程管理部 邱伟

出口端施工队：杨叶建

进口端施工队：何小强

3。2 施工队伍部署及任务划分
SD-2隧道内部装饰工程是我标段重点控制项目,施工选用有类似施工经验的专业化施工队伍施工,隧道进出口各备一个施工队，进口左右线由隧道1队施工,负责进口段右线K2+700~K3+850段长1150m施工；左线K2+700~K3+850段长1150m施工。出口左右线由隧道2队施工，负责出口段右线K3+850～K5+008。2段长1158。2m施工；左线K3+850～K5+000段长1150m施工。
3.3 施工机械配备
根据隧道装修工程的特点和安排,计划投入施工以下机械设备：
主要机械设备配备表
机械名称
单位
数量
型号
1
立式搅拌机
台
2

2
高压水枪
把
2

3
空压机
台
2
5m³
4
喷涂机
台
2
2.5L/min
5
无气喷涂机
台
2

6
涂抹灰浆专用铁板
套
10

7
运输车
台
2
15T
8
移动台架
台
2

9
装载机
台
2
柳工50

3。4 施工劳动力组织
根据施工进度情况，配备人员如下情况如下表：
工种
准备阶段
配备阶段
施工阶段
收尾阶段
管理人员
12
12
12
12
技工
10
/
20
10
杂工
10
/
30
10
3。5 施工进度计划
结合机械、人员投入情况及平行作业施工安排,定制施工进度横道图情况如下表：
项目名称
工日（天）
2021年9月
2021年10月
10
20
30
10
20
31
SD-2右线
清理表面
45

底层涂料
45

面层涂料
45

SD-2左线
清理表面
45

底层涂料
45

面层涂料
45

SD—2隧道喷涂,按照每天单洞施工65m指标施工，自2021年8月31日起，至2021年10月14日止，施工用时45个工作日。
4施工方法
4。1 施工顺序
混凝土表面除尘、去污→配制涂料→第一层喷涂→第二层喷涂→第三层喷涂→第四层喷涂→手工补填找平、修整→喷涂防火型外墙涂料（检修道以上4m范围内）→装修假缝→安装光电轮廓标。
4。2 施工准备
4。2.1将隧道砼表面的浮尘、油污等清洗干净，并洒水润湿;
4。2。2修补凹凸不平的地方，确保隧道砼表面的平整；同时对砼表面特别光滑的地方，要求用砂浆抹面；
4。2。3漏水的地方一定要补漏止水。
4。3 施工方法
1．SD—2隧道防火涂料的施工采用分层间隔性施工工艺，分基层(防火层)和表层（颜色层）施工。施工期间及施工后的24小时，环境温度不得低于4℃。
2．先在SD-2隧道左洞K2+735～K2+765施工30m试验段，试验段于2021年7月31日施工，施工工艺及方法与按照方案所示要求施工。待试验段防火涂料检测项目（详参防火涂料检测项目表）的技术指标合格，经5方检测验收，符合要求后，方可进行全面施工。
3.防火涂料检测项目
检测项目
技术指标
缺陷分类
在容器中的状态
经搅拌后呈均匀稠厚液体,无结块
C
干燥时间，表干/h
≤24
C
粘结强度/MPa
≥0。1
A
外观检测
经720h后涂层不开裂、起层、脱落、允许轻微发胀和变色
B
耐火性能
涂层厚度/mm
20±2
A
耐火极限/h
≥2。0
4。防火涂料施工步骤及质量要求
施工步骤及程序说明
序号
横断面图
纵断面图
施工步骤

质量要求
详参防火涂料检测项目及《建筑设计防火规范》GB 50016—2006和《混凝土结构防火涂料》（GA98-2005）

、基层施工
4。3。1.1水和涂料以(0。70～0。75)：1的比例混合，用搅拌机搅拌20min（一定要确保搅拌时间，涂料要随拌随用），成稠浆状;
　　用少量的浆料做间距为2。5m的横条状厚度标志,作为喷涂施工的参照物
4。3.1。3用喷涂机从隧道的腰部向顶部（从下而上）进行喷涂，第一层次喷涂厚度7㎜，以后每次5mm；
　　待第一次喷涂基本干透后(一般间隔时间小于等于24个小时）,继续喷涂第二次，如此循环，直至喷涂到设计厚度；
　　4.3。1.5因喷涂表面不够光滑，所以在最后一次喷涂后，要立即用料浆进行手工补填找平、修整,使涂层表面平整光滑，并确保涂层达到设计厚度；
　　4.3。1。6基层完工后,要求涂层表面平整、光滑、洁净。
4。3。2、表层施工
在基层基本干透成型后（约需3d),方可进行表层施工（对要求较高的工程，如市政工程等，在表层施工前最好在基层表面刮一层腻子)。表层可以用喷枪、羊毛刷、辊筒等机具进行施工，喷刷要求均匀、平滑、无色差.不同颜色的分界线要求平直、清晰净。
4.3。3、竖向假缝施工
喷涂完成后，测量放线（弹线）竖向假缝位置,统一采用切割方式进行施工。装饰假缝遇隧道施工缝或沉降缝可适当调整位置，保证与施工缝或沉降缝重合。
4.3。4、施工注意事项
4.3.3。1搅拌时料浆太干，可适当增大水灰比。以适宜施工为准；
4.3。3.2 在搅拌、喷涂、涂抹过程中，散落、反弹 的料浆可及时收回利用；被污染的和超过 2 h 的不能再用；
4.3。3。3涂料包装袋一经打开应立即使用，受潮结块的涂料不得使用；
施工工艺可根据涂层的设计厚度和施工条件,进行适当调整。
4.3。5、后期养护
在极度干燥和炎热条件下,应创造必要的养护条件,防止涂层失水过快。
4。3.6、原材料的管理存放
4.3。6。1原材料应放置在干燥避光的仓库里,避免阳光暴晒、温度过高、湿度大等造成喷涂料结块。
4.3。6.2涂料在被污染和超过2小时候,不能再使用，及时退库，视为废弃物处理。
5质量保证体系
1.项目经理是工程质量第一责任人，建立健全总工程师直接领导下的质检、试验、测量、三位一体的质量保证体系。
2。执行ISO9001:2000标准,建立健全质量保证体系，制订和落实质量责任目标，树立“百年大计，质量第一”的思想，提高全员质量意识。
3.施工全过程进行质量监控，实行质量一票否决权，开工前试验室做好原材料的检查和配合比设计，施工过程中每道工序都实行自检、互查、交接检查,专业工程师和旁站人员专职跟踪、全过程检查，符合质量标准后,报请监理工程师检查批准后，再进行下道工序施工.
4。开工前均制订合理科学的施工方案和施工工艺，并做好上岗前的技术培训和技术交底工作,使参加人员都要做到五个明确，（即：岗位明确，职责明确，质量标准明确，施工程序明确，操作规程明确。）
5。原材料是建设优质工程的基础，施工全过程中各级人员都要严把材料质量关，物资部门必须做到不合格材料不采购，严格进货渠道和采购手续,试验室对材料进行严格检验，施工人员坚决做到不合格材料不使用 。
6.先进的试验仪器设备，完善检测手段，保证试验数据准确、可靠。
7。做好施工中的原始资料记录，收集、整理工作，做到资料完整，数据准确，内容齐全。质量实施体系框图:
测量员
试 验 室
技术员
专业工程师
测 量 队
工　程 部
总工程师
试验员

副总工程师

6安全保证体系
6。1安全保证体系
贯彻“安全第一、预防为主”的方针,加强施工现场控制和职工生产安全教育,定期检查,建立安全保证体系，深入开展创建安全标准施工活动，确保本工程安全、优质、高效地完成。
6.2安全组织机构
项目经理部设安全管理组织机构
(1）项目部成立安全生产小组,以经理张良华为组长。安全生产领导小组，负责组织、协调、督促、落实、检查施工队安全管理和现场施工安全措施
安全领导小组
组 长：张良华（）
副组长:陈晓兵(）段双林(）
郑宇桓（）
组 员：倪建东() 邱伟（）
陈从明() 李家兴(）
何小强（） 梅秀奎（）
白文然（） 杨叶建()
陈季安 王银文 陈良 张宗华
（2)施工队长全面负责各队安全工作；
（3）建立以项目经理为首的安全施工决策与指挥保证体系；
（4)建立以生产管理陈晓兵副经理为首的施工指挥保证体系；
(5）建立以项目部办公室为后勤保证体系,及时提供各种安全防护用品;
（6）各施工队根据不同施工时期，不同项目的特点，建立专群结合的安全监督保证体系.件。
6。3安全规章制度
根据工程实际情况，制定施工机械方面的专项安全作业规章制度。件。
6.4安全教育
开工前，对参加本工程施工人员进行安全生产教育,组织学习安全法规和各工种安全操作规程.
6.4。2由主管工程师或安全技术员根据施工项目,结合规范、规程上安全技术课。
6.4。3现场树立醒目的安全警示牌、标语及各种操作规程作业牌，
6。4。4安全检查工作流程图如下：

施工安全检查工作程序图
经理部安全委员会建立
安全制度制订
安全教育、人员培训
安全设施是否齐全
安全设施是否可靠有效
遵 规 操 作
定期检查评比
燃料设置及消防设施
落 实 责 任 人
严格执行管理制度
设备安全操作规程
班前教育安全检查
班中遵规操作

7环境保护工作
项目经理部严格按招标文件具体要求做好环境保护和文物保护工作.
⑴项目经理部建立环境保护机构和相应的规章制度，专人专项随时检查和定期组织大检查,环保工作与经理部及各作业队效益挂钩，奖优罚劣。
⑵施工方案和施工工艺必须及环保工作,获得监理工程师认可后方可进行施工。
⑶施工废水用沉淀池沉淀后集中处理,废弃物做掩埋处理。
⑷当土实材料等材料运输需经居民区、街道时，将采取措施防止材料沿途撒漏，并加盖遮布防止扬尘，确保居民区的街道内的道路不受污染。
8文明施工措施
成立了文明施工领导小组，建立文明施工管理责任制,开展文明施工达标活动，加强施工现场管理,提高文明施工水平，创建文明工地。
8。1施工现场平面布置
8。1。1明确划分施工区、办公区和生活区。
8.1。2根据施工进展情况,适时对施工现场进行整理及必要的调整。
8。1.3加强与地方政府联系，尽量减少群众干扰,搞好地方关系，遵守道路沿线民风村规，和当地居民和谐相处，为顺利施工创造良好的文明施工条件。
8.2现场卫生
8。2.1施工现场划分区域，各区域明确卫生负责人，施工生产过程中产生垃圾定点堆放，集中处理.
8.2。2生活区设置淋浴室和饮用开水供应室，办公区设置垃圾池，由专人定时清理.
班组场地清理：班组必须做好操作后场地清理。在施工作业中,应有防止尘土飞扬、泥浆横流、混凝土洒漏、车辆沾带泥土等措施。有考核制度，定期检查评分考核，成绩上牌公布。
8.2。4材料堆放：材料堆放地砼硬化,材料统一安排，堆放整齐，使工地现场井然有序.每种材料均要有标志牌。
8.2。5周转设备存放：施工钢模、机具、器材等集中堆放整齐。专用钢模成套放置，零用钢模及零配件、脚手扣件分类分规格，集中存放。用后及时清理，及时防护，保证不锈蚀、少损伤。
8.2。6文明工地：在施工过程中，每个工人要穿戴整齐,施工现场材料堆放整齐,设备保持整洁、摆放整齐；作业施工中保证有条不紊。
9应急预案
9.1应急组织机构
项目部成立应急组织机构，配备充足的应急资源。按照“以人为本”和“快速有效救援”的原则，项目经理部成立以项目经理为组长，分管副经理为副组长，各施工班、班长及专职安全员为成员的紧急救援领导小组。详见“应急救援组织机构图”。

应急救援组织机构图
善
后
组
项目经理
项目副经理

项目总工

常务副经理

自
救
组
救
援
组
疏
导
组
调
查
组
保
障
组

应急救援领导小组
组 长： 项目经理
副组长： 常务副经理、项目总工、项目副经理
（1）自救组:由项目总工、各施工队队长及指定人员组成.
(2）救援组：由项目副经理、办公室、各施工队及指定人员组成。
（3）调查组：由项目总工、工程部、安全部、各施工队指定人员组成。
（4）疏导组:由项目总工、各施工队值班人员组成。
(5）保障组：由项目副经理、办公室、工程部、物资设备部、财务部、各施工队技术负责人及指定人员组成。
（6) 善后组:由常务副经理、办公室、安全部人员组成。
9。2应急岗位职责
组长的职责
1）执行国家、地方、行业、上级有关安全应急管理的法律法规、标准和应急预案;
2）随时掌握项目现场事故灾害及险情；
3）根据事故现场的情况，启动并组织实施项目现场处置方案,向公司应急指挥中心报告有关情况；
4） 确保应急资源配备投入到位，组织项目应急演练，指挥项目应急行动。
9.2.2 副组长的职责
1)协助组长开展应急指挥工作,组长不在位时，代行其职责；
2)组织编制现场处置方案，落实项目应急行动,组织搞好培训和演练；
3）负责现场应急处置，根据险情发展,提出改进措施;
4)组织落实现场善后恢复.
自救组职责
实施现场处置，将人员和设备迅速撤离危险地点,根据现场情况，适时调整并调集人员、设备和物资救助受伤人员。
9.2。4救援组职责
负责现场伤员的医疗抢救工作，根据伤员受伤程度做好转移工作.
9。2.5疏导组职责
维护现场，将获救人员转至安全地带；对事故发生地带进行有效的隔离。
9。2。6保障组职责
提供技术保障，并保证应急处置的通讯畅通，物资、设备和资金及时到位及后勤供给。
9。2.7 善后组职责
妥善安置伤亡人员和接待伤亡人员的家属，配合公司做好理赔工作。
9。2。8调查组职责
按要求提供事故情况和相关资料,参与评估事故影响程度和损失，提出防止事故重复发生的意见和建议。
9。3应急事故处理
9。3.1事故应急处置程序
1）当发生险情时,立即组织危险区域人员撤离，迅速报告应急自救小组组长，自救小组组长迅速上报公司应急办公室。
2） 报警方式利用通信工具向应急领导小组或当地救助机构报告.
3） 当事故有扩大趋势时，应急自救小组组长向公司应急救援指挥中心申请启动应急预案，及时与地方政府、应急救援队伍、公安、消防、医院等相关部门取得联系，确保24小时联络畅通，联络方式采用 、 、电子邮件等。
4) 现场应急自救领导小组通过上述联络方式向有关部门报警，报警的内容主要是：车辆伤害发生的时间、地点、背景，造成的损失(包括人员伤亡数量、车辆受损情况及造成的直接经济损失)，已采取的处置措施和需要救助的内容。
9。3.2事故应急救援程序
详见《事故应急救援程序图》

事故应急救援程序框图
紧急事故发生
上报应急指挥中心值班室
现场应急指挥中心
抢险方案确定
物资、设备到位

进行抢险
现场处置、
送医院抢救
抢险结束、恢复生产措施及善后处理、进行总结
上报监理、业主
人员伤亡

山东华春现代生物药业工业园

仓库二、三

钢结构防火涂料工程
施工方案

中国葛洲坝集团股份
2021年10月10日

目 录

1、编制说明………………………………………………………………1
2、工程概况………………………………………………………………1
3、施工材料选用…………………………………………………………1
4、施工环境要求…………………………………………………………1
5、施工组织管理…………………………………………………………1
6、施工工艺………………………………………………………………2
7、施工工期………………………………………………………………2
8、施工质量保证措施……………………………………………………2
9、施工安全措施…………………………………………………………3
10、成品保护措施 ………………………………………………………4
11、劳动力投入 …………………………………………………………4
附录:钢结构防火涂料工程施工涂层厚度与道数 ……………………5

仓库二、三
钢结构防火涂料工程施工方案
一、钢结构防火涂料施工组织设计编制说明
1）钢结构防火涂料应用技术规范（CECS24：90）
2）钢结构工程施工质量验收规范（GB5 5-2001）
3）钢结构防火涂料通用技术条件（GB14907-2002)
4）建筑设计防火规范(2001年版)
二、工程概况
本工程位于潍坊市滨海经济技术开发区。根据设计要求采用室内薄型钢结构防火涂料施工。钢柱耐火极限3小时，涂层厚度24mm，用室外厚型防火涂料；钢梁耐火极限2.0小时,涂层厚度3。2mm;檩条及其它钢结构件1。5小时，涂层厚度2。5mm。
三、施工材料选用
本工程防火涂料按要求选用山东世安化工世安牌室内薄型钢结构防火涂料。
根据设计要求所用防火涂料应进行严格的质量检查，并备有合格证和相应的质检报告,应符合有关国家标准和施工规范中的有关要求。
四、施工环境要求
钢结构必须保持清洁，表面干澡，无油渍、粉尘，环境温度适以5℃～40℃,相对湿度小于85%时方可施工。遇到雨天、雾天、大风时停止施工，以防影响质量.
五、施工组织管理
1、施工组织机构
本工程实行项目法施工。由项目经理部按照公司质量保证体系和生产管理体系地有关要求，统一进行整个工程地安全管理、质量管理、工程进度、成本控制等全部工程管理阶段.统一协调、安排开工时间及次序、对整个工程的全过程管理负全部责任。
2、施工准备
1）仔细审阅图纸、理清思路、了解设计意图。
2）施工人员到现场考察，熟悉现场，做到图纸实物的对应，规划施工现场。
3）组织编制详细的、分部工程的技术安全交底，并对参加施工人员进行讲解交底.
4）编制需用物资材料采购计划，做好物资材料的现场准备.
5)做好云梯车、空压机、专用喷涂机等施工机械、设备、器具的进场准备。
六、施工工艺
(一）室内厚型钢结构防火涂料施工方法
1、钢结构防火涂料的底涂层（或主涂层)宜采用无气喷涂机喷涂，高空部分采用云梯车高举施工，局部修补和小面积施工，可用手工抹涂.面层装饰涂料可喷涂或滚涂，然后按要求涂上防锈漆，防锈漆厚度应在0.1—0。15mm为宜。防锈漆一般采用红丹或环氧富锌防锈漆处理，待防锈漆膜干后进行厚型钢结构防火涂料施工。
2.将该双组份涂料的干粉主料和专用粘结剂加水按1：0.1-0。2：0。8-1的比例充分搅拌混合均匀后即可进行施工。
3、施工前将打底胶料在基材表面刷涂或喷涂1-2次，表干后即可进行防火涂料施工。施工可采用喷涂、抹涂,第1-3次每次涂层厚度在2-3mm为宜,以后各次涂层厚度可在5-6mm左右，直至达到规定厚度。每次施工时间间隔为12—18小时以上，施工现场应保持空气流通，风速不大于5m/s，钢结构表面产生结露时不宜施工。
4、施工注意事项：
(1)混合搅拌中加水量的控制应按配比要求加水,搅拌时间约5-10分钟。
（2）混合好的浆料应在2—4小时内用完，配料时要注意施工进度和施工面积的计算。（3）涂层未干切忌雨淋、曝晒。
（二）室内薄型钢结构防火涂料施工方法
1、钢结构防火涂料的底涂层（或主涂层）宜采用无气喷涂机喷涂。局部修补和小面积施工，可用手工抹涂.面层装饰涂料可喷涂或滚涂。
2、底涂层施工应满足下列要求：
1）当钢基材表面除锈和防锈处理符合要求，尘土等杂物清除干净后方可施工。
2)底层一般喷２～３遍，每遍喷涂厚度不应超过2.5mm，必须在前一遍干燥后，再喷涂后一遍.
3）喷涂时应确保涂层完全闭合，轮廓清晰。
4）操作者要携带测厚仪测涂层厚度,并确保喷涂达到设计规定的厚度。
3、面涂层施工应满足下列要求：
1）当底层厚度符合设计规定,并基本干燥后，方可施工面层.
2）面层一般涂饰１～２次,并应全部覆盖底层。
3）面层应颜色均匀，接槎平整。
4、当防火涂层出现下列情况之一时，应重喷：
1）涂层干燥固化不好，粘结不牢或粉化、空鼓、脱落时.
2）涂层表面有浮浆或裂缝宽度大于0。5mm时。
3）涂层厚度小于设计规定厚度的85％时，或涂层厚度虽大于设计规定厚度的85％，但未达到规定厚度的涂层之连续面积的长度超过１m时.
七、施工工期
本工程防火涂料工程施工总工期控制在钢结构主要承重构件安装结束后40个日历天；遇大风阴雨天气工期相应顺延。根据我公司以往施工经验，必要时采取两个施工班组白天晚上轮流施工，加强喷涂设备维护保养，确保设备连续运转；加大现场施工与管理力度，采用切实可行的技术措施，保证工期顺利完工。
八、施工质量保证措施
1、本工程施工工序报检实行“三检制”，对分项工程进行检查验收，因此各专业施工应严格按照以下程序进行工作。
1）原材料验收：施工中所使用的材料必须按照设计要求,施工技术标准及合同的约定，对所购材料设备等按其规格、型号、性能等技术指标进行检查、验收，填写材料报验单，并备齐合格证、质保证和检验试验资料，报监理方审核。
2）工序验收：每工序结束时,各班组首先按照标准进行自检，各专业技术负责人会同专职质检员复验后，进行工序验收。
3)凡需报验的项目必须与施工同步，施工资料及报验单填写应规范，字迹工整清晰，杜绝错报、漏报及不经未经自检的现象。
2、保证质量措施
1）牢固树立“百年大计、质量第一”的思想方针，认真贯彻一丝不苟，精益求精，完全彻底为用户服务的宗旨,正确处理好质量、工期、成本三者之间的关系，对工程质量实施一票否决制度，并把工程质量与经济效益挂钩,实行工程质量奖罚制度。
2)严格执行按规范组织施工，按规程进行操作,按标准进行检查的原则，各分项工程施工之前都必须进行详尽的技术交底，分项工程结束时，各专业技术负责人应会同施工班组对涂刷工程按照检验评定标准进行检查评定，并由专职质检员进行复验。
3）积极开展QC小组活动，各专业都应针对本专业质量通病（缺陷）症状表现情况，对通病产生的原因进行分析，制定计划、措施组织攻关，解决质量通病问题，狠抓施工中的薄弱环节，选择工程较大、技术性较强的项目，建立QC活动小组开展活动，领导要亲临现场抓质量,促进QC小组有计划、有领导、有目标、有成果地展开。
4）严格把好原材料、半成品、成品的质量审查关，所有材料都必须是合格产品，并有合格证、材料化验单或检测报告。
5)做好分部、分项与隐蔽工程的验收工作，在经监理方验收后，方能进行下道工序的施工，确保工程质量。
九、施工安全措施
1、保证安全措施
1）牢固树立“安全第一、预防为主”的安全施工指导方针，认真执行“安全生产责任制"，切实保证安全保证体系的运行。
2）参加施工的全体人员，必须熟知和遵守国家建工总局颁发的《建筑安装工人安全技术操作规程》及其制定的“十项安全措施”，现场临时用电有专人负责，并符合《建筑工程施工现场供用电安全规范》（BG50194-93）及《施工现场临时用电安全技术规范》（JGJ46—88）的要求。
3)严格执行安全交底制度，各级领导在下达生产任务的同时，要布置安全工作，坚持安全例会制度，加大宣传力度，安全生产按层实行日检、周检和月检，特殊情况马上检,形成人人受教育，安全人人管的局面。杜绝安全隐患,保证施工安全.
4）各分项、分部工程进行安全交底时，必须严格按照本工程施工选定的安全标准，对专业性较强或特殊环境的施工项目必须编制专项安全施工组织设计.
5）高空作业要穿软底鞋，以防滑倒或摔下,进场时要戴安全帽，穿好工作服，系好安全带.
6）登高作业时，安全带要高挂低用，不能低挂高用，并要挂在结实牢固的构件上，不能挂在尖锐棱角的构件上。
7)连接临时电源时，一定要分清零火线，先接好零线后，再接好火线，一定要将裸露部分用绝缘胶布包好，潮湿的地方一定要用防水线。
8）工作前要详细检查工具设备，安全设施是否完好，发现错误要及时汇报和处理。
9）在使用设备时,一定要先检查设备金属外壳是否带电，一切完好后方可操作使用。
10）下班时一定要切断电源，检查有无火种方可离开。
11）加强施工总平面管理，做到文明施工。施工现场要设置标志牌.施工材料、机具堆放整齐、施工现场下角料及垃圾日产日清。
12）施工现场要做好防火、防盗等措施,做好饮食卫生管理工作，预防传染病的流行。
十、成品保护措施
1、成立成品保护小组，全面负责本工程的成品保护工作，加强对本工程各工种、各工序的成品保护。
2、对各级施工人员做好技术交底，防止人为破坏。
3、与土建各工种及少数工种订立成品保护协议,明确成品保护的责任与义务，制定奖罚制度，共同做好成品保护工作。
4、做好各道工序的交接验收，下道工序施工人员要自觉做好上道工序的成品保护。
5、与专业施工队伍搞好协调，加强对各自施工人员的教育，共同做好对方的成品保护。
6、安排专门检查小组巡回检查，严格管理，及时制止破坏成品的行为。
十一、劳力投入
施工人员6-10人（根据工程进度施工人员随时增减)
钢结构防火涂料工程施工涂层厚度与道数
耐火时间1。5h，根据涂层厚度2。5mm，一般需按2—3道进行喷涂；
耐火时间2。0h，根据涂层厚度3。2mm，一般需按3—4道进行喷涂。
耐火时间3。0h，根据涂层厚度24mm，一般需按7—8道进行喷涂。

中国葛州坝集团股份
2021年10月10日

深圳市体工大队笔架山训练基地改扩建工程超薄型钢结构防火涂料

施

工

方

案

工程名称：深圳市体工大队笔架山训练基地改扩建工程(新管）
施工单位：上海宝冶集团
编制日期：2010-2-19
目 录
第一章编制说明-———-—---———-----------———-——--—--——-—--———---—---—————---4
1.1工程概况—--—---—-—---—————-————-—--——--—-—-—---———-—-—-————---——-—-—4
1。2编制依据—-——-—-——————-—---—--——-—---—-——---———-——---——----———--——-—-4
1.3编制范围——---—-———----————--——----——--——---——-—-——-————--—————---—-—4
1.4质量目标-——-—---——---———————-----———---————----———---—-—-—----————-—4
1。5开工日期--————-———————-——-—————-—————--———-—-----——--—-——-——--——--—-4
1。6安全目标---—--——--————--—--—--—-———-—-——--—-—--—-—------—-———--—--——4
第二章施工组织指导思想与部署—--———————-—---—--—--———----———--————-——--—4
2.1施工组织指导思想-—---——-—-———--—-——---—-——-------—-——--—--——--
