格力电器雨期施工方案(报审)
(可以直接使用，可编辑 优秀版资料，欢迎下载）

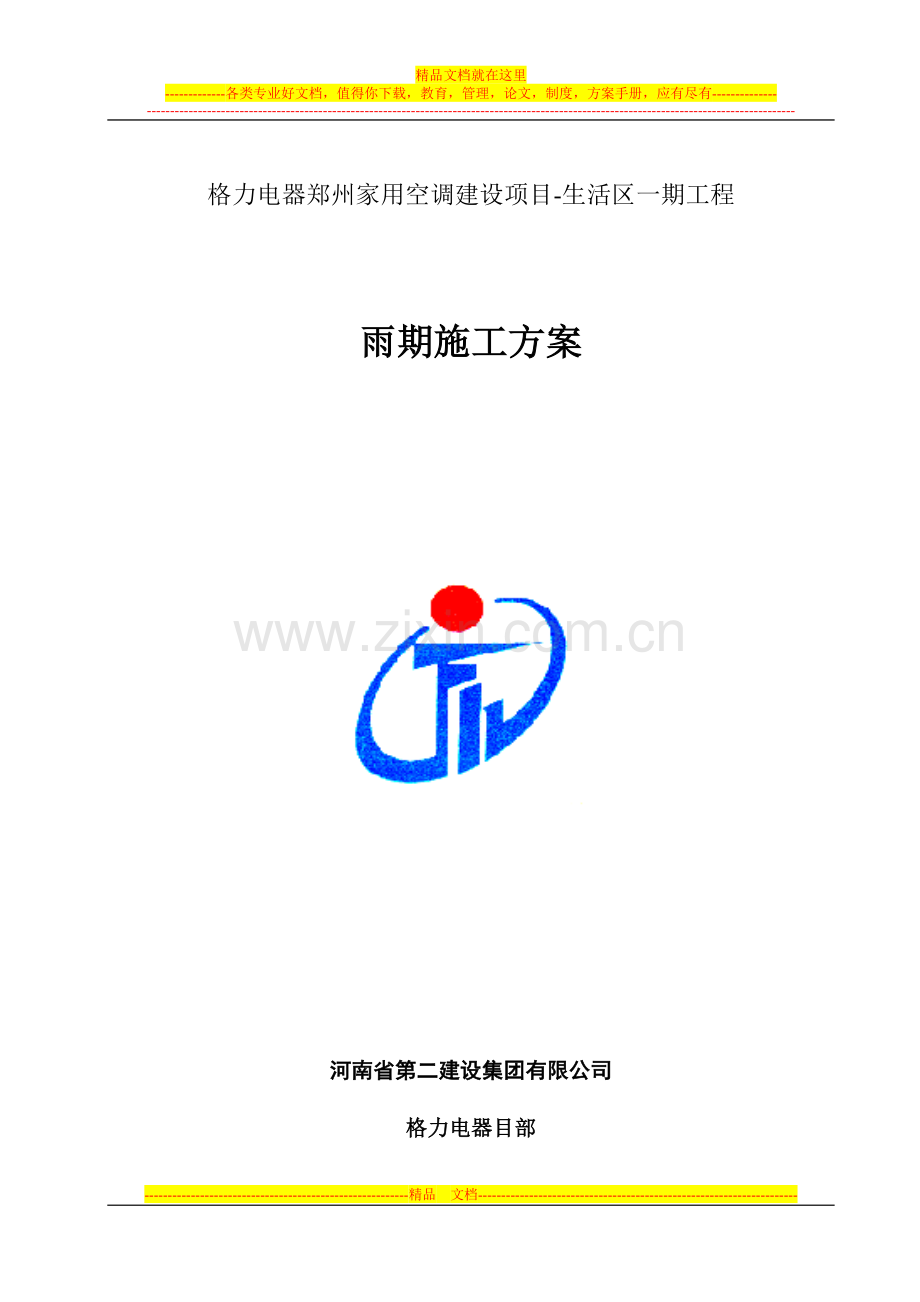

格力电器郑州家用空调建设项目-生活区一期工程

雨期施工方案

河南省第二建设集团有限公司
格力电器目部
2011年5月29 日

审 批 页

批准

编制

雨期施工方案
1 工程概况
本工程位于郑州高新区西四环以西、须水河路以东、金菊街以北，本工程由1#、2＃、3#、4＃宿舍楼组成，结构形式为现浇钢筋混土框架结构，地上七层，一层为商铺，二～七层为宿舍。建筑总+面积27179.91㎡，建筑高度23。25m.结构使用年限为50年,建筑物耐火等级一级，建筑结构安全等级为二级，结构抗震等级三级。
2 雨期施工准备工作
2.1组织准备
根据郑州市往年的气象资料，郑州地区雨期时间为每年6月～9月.项目部成立雨期施工领导小组，成员如下：
组长:邱永展
副组长：解书平、李金山、陈俊强
成 员:郝天才、姚峰、马建军、李守印、王磊、常平山、吴鹏、刘兵、刘广文、李志明、刘东方、张玉磊、吕峰、陈良在
2。2材料准备
表2。2-1雨期施工材料一览表
序号
材料名称
单位
数量
1
雨衣
件
20
2
雨 鞋
双
20
3
潜水泵
台
1
4
塑料布
卷（6×50m）
4
5
铁 锹
把
10
2。3施工现场准备
2。3.1现场排水措施
（1）整个现场以自然排水为主。
(2） 对施工场地内所有的排水沟进行清理、疏通，保证水流畅通，避免积水。
（3）现场主干道路路面硬化完好，遇雨时道路不得存留大量明水.
2.3。2机电设备及材料防护
（1）机电设备的电闸箱要采取防雨、防潮等措施,并安装防雷接地保护装置。
（2)对塔吊的接地装置定期进行全面的检查,各项接地指标须符合规程要求，并作好检查记录。
（3）对进入仓库或楼层的原材料及半成品要垫高码放并保证有良好的通风，尤其是进场的保温材料严禁雨淋和浸泡。
（4）对在露天堆放的材料必须垫高，并将场地留置一定排水坡度，保证堆场内不积水。
3 雨期施工技术措施
3。1混凝土结构工程
（1)钢筋装卸时下面垫高20cm，避免钢筋被污染。
(2）现场的原材做到先进场的先使用、后进场的后使用，避免存放时间过长而使钢筋锈蚀严重，对锈蚀严重的钢筋必须经过清理而且验收合格后方可使用。
(3）模板、方木拆除后及时运到指定料场，遇雨加以覆盖，防止模板、方木被雨水淋湿。
(4）进行大面积混凝土浇筑前，要准确掌握天气预报，避免浇筑时遇大雨,且现场须准备充足的防雨材料以备浇筑时突然遇雨备用。
（5）遇大雨时应停止浇筑混凝土，做好现场排水工作，对已浇筑部分及时振捣、抹压平整后覆盖塑料布遮挡,以免混凝土的配合比改变，降低混凝土的强度等级,从而影响工程质量。
(6）雨期施工时，要求混凝土搅拌站严格控制水灰比，根据砂、石的实际含水率及时调整混凝土的用水量，确保混凝土的质量。
3.2脚手架工程
　（1)雨期施工要经常检查外脚手架体与建筑物的连接杆件是否牢固、连接数量是否符合要求,脚手架体整体是否稳定、牢固，如发现松动或位移应立即加固和恢复。
（2）严控制脚手架体上的人员、构件及其它建筑材料数量，不得超过架体规定的荷载.
（3）大雨期间，不得进行脚手架搭设和拆除作业，大雨、大风时停止在外脚手架上施工,大雨过后必须要对外脚手架进行全面检查并认真清扫，有安全隐患的及时进行整改，合格后方可投入使用。
(4）所有走道、斜梯均设防滑条。
（5)脚手架与现场施工电缆的交接处应有良好的绝缘介质隔离，并配以必要的漏电保护装置。
3.3焊接施工
（1）电焊机设置地点应防潮、防雨、防砸.雨期室外焊接时，为了防止保证焊接质量,室外施焊部位都要有防雨棚,雨天没有防雨措施不准施焊.
（2）电焊条受潮后影响使用，使用前应烘干。
（3）在高空作业施焊时，还须作好防风措施,脚手架一定要搭稳固。施焊时注意清干净周围的易燃物，以免发生火灾,在大风天气应停止施工。
3.4砌体工程
（1）砌块在雨期必须集中堆放,堆放高度不得超过1。5m,砌块湿度较大时不可上墙.
（2）遇大雨必须停工。大雨过后受雨水冲刷过的新砌墙体应翻砌最上面两层砖；砌体砂浆的拌和量不宜过多，以能满足砌筑需要为宜。拌好的砂浆要注意防止雨水的冲刷。
（3）雨后继续施工，须检查砌体灰缝，受雨水冲刷严重之处须采取必要的补救措施。
3。5屋面工程
(1)防水涂料、保温等材料严禁雨淋。
（2）屋面工程应避开雨期施工,如遇雨天而造成屋面基层受潮，应等受潮的基层充分干燥后方可进行屋面施工.
3.6抹灰工程
（1）雨天进行抹灰时，应及时测定砂石的含水率，并对砂浆的配合比做出调整，保证砂浆的强度及和易性。
(2)对装饰材料进场均要按指定位置堆放并用防雨布遮盖好
（3）雨天严禁进行室外墙面保温施工作业抹灰，对已经施工的墙面,应注意防止雨水污染。
3。7吊装工程
（1）雨季到来之前进行查，保证塔吊基坑内不积水，避免因雨水浸泡而影响塔基安全.如有积水，立即用潜水泵做排水抽水。做好避雷接地工作.遇大雨或强风等恶劣天气，塔吊应停止施工。
（2）雨后应检查塔吊机身的稳定性,确认安全后先做试吊，将构件吊至 1m左右，往返上下多次稳定后再进行吊装工作。停止施工时，应将塔吊的吊钩收回靠拢塔身,不得在吊钩上遗留吊索、建筑构件等任何物体。
4 安全措施
4。1各种用电器的漏电保护装置必须灵敏，定期检查各种施工用线，绝缘外包必须完好无破损,防止因雨水漏电伤人；室外设置的电焊机、切断机、弯曲机、砂浆搅拌机等设备上部须搭设雨棚,下部采取支垫方法防止雨水浸泡。
4。2电源线不得架设裸线或塑料导线,配电箱必须防雨。机电设备的金属外皮必须采取可靠的接地或接零保护，机动电闸箱的漏电保护装置要可靠。
4.3任何机械操作人员必须按规定穿绝缘胶鞋和戴绝缘手套。
4。4施工现场设专人对现场进行清理,保持现场整洁.
4.5塔吊、提升架、脚手架须安装避雷装置，确保安全。
4.6现场使用的电缆线、电线等严禁浸泡在雨水中或铺设在潮湿的地面上，可根据施工时的具体情况采取架空安装或埋地。
4。7马道的防滑条绑扎牢固，定期检查、防止上下人员意外滑落伤害。
4.8下班后应对所有的电器设备、电箱进行检查，各个电箱的门必须关好，不得有敞开现象。
4。9现场施工人员、安全员、技术人员定期对现场进行雨期安全检查,发现问题及时处理。
4。10雨后须对塔基、外脚手架等进行全面检查，确认无安全隐患，方可进行施工.
4。11雨期期间天气炎热，须做好施工人员的防暑降温工作.

---------------------------------------------------------精品 文档---------------------------------------------------------------------

施工方案报审表
工程名称：CBD区A-48＃、49＃商住楼 编号:
致:郑州市建筑设计院
郑州广源建设工程监理有限公司郑东新区监理部
我方已根据施工合同的有关规定完成了CBD区A-48＃、49＃商住楼楼板裂缝处理方案的编制，并经我单位技术负责人审查批准，请予以审查。

附：CBD区A-48#、49#商住楼工程楼板裂缝处理处理方案

承包单位(章）
项目经理
日 期
专业监理工程师审查意见：

专业监理工程师
日 期
总监理工程师审核意见：

项目监理机构
总监理工程师
日 期

郑 东 CB D 区 A－48＃、49# 商 住 楼 工 程

楼 板 裂 缝

处

理

方

案

批 准：

审 核：

编 制：

楼板裂缝处理方案
郑东CBD区A－48＃、49#商住楼工程，主楼施工过程中由于砼强度较高、天气影响及施工等原因造成部分楼板出现裂缝现象,裂缝分2种，一种是砼表面裂缝，另一种为楼板透缝。针对此现象，分别进行处理，具体处理办法为:
一、楼板表面裂缝:
1、将表面裂缝清理干净,提前浇水湿润.
2、用1：1水泥砂浆贯缝，砂采用中砂过筛为细砂,1：1水泥砂浆掺801胶，801胶为水用量的10％，贯缝高出楼板表面5㎜。
3、待贯浆初凝固后，浇水养护。
4、贯缝终凝后，用砂纸打磨与楼板表面一致.
二、楼板透缝：
1、楼板透缝采用局部小面积开展，待方案可行后方可大面积执行。
2、同楼板表面裂缝中的1、2。
3、距第一次贯缝结束后，第二、第三次贯缝间隔时间不少于24小时。
4、贯缝终凝后,将缝四周用砂浆加高5㎝，进行贯水试验，如果不透水进行大面积推广。
5、如果出现透水现象，我方对透缝部位进行详细标识记录，待装饰阶段对透缝进行防水处理，防水处理主要采用1㎝防水砂浆抹面。 河南省第二建筑工程有限责任公司
郑东CBD区A－48＃、49＃商住楼工程项目部
2004年04月03日

下面为附送毕业论文致谢词范文!不需要的可以编辑删除！谢谢!

毕业论文致谢词

我的毕业论文是在韦xx老师的精心指导和大力支持下完成的，他渊博的知识开阔的视野给了我深深的启迪,论文凝聚着他的血汗，他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响，在此我向他表示衷心的谢意

这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养,他们在学业上的心细指导为我工作和继续学习打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬！特别是我的班主任吴廷川老师，虽然他不是我的专业老师，但是在这三年来,在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候,“明师之恩，诚为过于天地,重于父母”,对吴老师的感激之情我无法用语言来表达，在此向吴老师致以最崇高的敬意和最真诚的谢意!

感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习，生活和工作的支持和关心。三年来我们真心相待，和睦共处，不是兄弟胜是兄弟！正是一路上有你们我的求学生涯才不会感到孤独，马上就要各奔前程了，希望（,请保留此标记。）你们有好的前途,失败不要灰心，你的背后还有汽修0932班这个大家庭!

最后我要感谢我的父母，你们生我养我，纵有三世也无法回报你们，要离开你们出去工作了,我在心里默默的祝福你们平安健康，我不会让你们失望的，会好好工作回报社会的。

致谢词2

在本次论文设计过程中，感谢我的学校，给了我学习的机会，在学习中，老师从选题指导、论文框架到细节修改，都给予了细致的指导，提出了很多宝贵的意见与建议，老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪.这篇论文是在老师的精心指导和大力支持下才完成的

感谢所有授我以业的老师，没有这些年知识的积淀，我没有这么大的动力和信心完成这篇论文。感恩之余，诚恳地请各位老师对我的论文多加批评指正，使我及时完善论文的不足之处。

谨以此致谢最后,我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。
开学自我介绍范文:首先，我想说“荣幸",因为茫茫人海由不相识到相识实在是人生一大幸事，更希望能在三年的学习生活中能够与大家成为好同学，好朋友。其次我要说“幸运"，因为在短暂的私下接触我感觉我们班的同学都很优秀,值得我学习的地方很多，我相信我们班一定将是团结、向上、努力请保留此标记。)的班集体。最后我要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学，为老师争光、为家长争光,更是为了我们自己未来美好生活和个人价值,加油。哦,对了，我的名字叫“**＊”，希望大家能记住我，因为被别人记住是一件幸福的事！！
）查看更多与本文《高中生开学自我介绍》相关的文章.

格力六期生活区9栋和11栋冲孔灌注桩施工方案

目 录

一、工程概述………………………………………………2
二、工程地质条件…………………………………………2
三、编制依据………………………………………………6
四、施工部署………………………………………………7
五、主要施工方法…………………………………………13
六、施工技术措施…………………………………………18
七、施工工期保证措施……………………………………20
八、施工机械和用电安全措施……………………………21
九、文明施工管理措施……………………………………22
十、机械设备一览表………………………………………26
十一、施工进度计划………………………………………26

第一章工程概述

1、本工程位于珠海市南沙湾金鸡西路，是珠海格力电器六期生活区9栋和11栋。本工程灌注桩合计63条，其中9栋有30条冲孔灌注桩，11栋有33条。管径Φ60为4条、Φ80为15条、Φ100为12条、Φ120为12条、Φ140为6条.
2、本工程的桩身净长约4。0～10。5米。为冲击钻孔灌注桩（泥浆护壁），为端承桩,桩端持力层为中风化岩层，桩底嵌入该岩层深度≥0。5M;当有效桩长≤6米时，嵌岩深度Ln=1000mm。中风化花岗岩桩端饱和单轴抗压强度值为19.96MPa;桩身砼等级为C30。
3、单桩承载力见下表:
桩 号
混凝土
强度等级
单桩承载力特征值
（KN)
桩
d
H
H1
ZJ60
C30
1700
600
约4。0～10。5m
500
ZJ80
C30
3100
800
约4。0～10。5m
500
ZJ100
C30
4900
1000
约4.0~10。5m
500
ZJ100a
C30
4900
1000
约4.0～10。5m
500
ZJ120
C30
7100
1200
约4。0~10。5m
500
ZJ120a
C30
7100
1200
约4。0～10.5m
500
ZJ120b
C30
7100
1200
约4。0~10。5m
500
ZJ140
C30
9600
1400
约4。0~10.5m
500

第二章 工程地质条件

一、场地位置、地形地貌
该场地位于珠海市金鸡西路端,珠海格力电器股份有限公司西南,南邻前山河道。场地原始地貌为河漫滩与丘陵地过渡区，经人工回填，孔口标高在2。66~4。66m之间。钻孔实地位置和孔口标高由广东省工程勘察院测量队采用全站仪进行施测，高程系统±0.00为黄海高程系统.
（一） 岩土层划分及其及物理力学性质
根据本次钻探揭露，按岩性、地质年代和成因类型来划分，场地内土(岩）层自上而下可分为人工填土层（地质代号Q4ml ,分层序号 ）；第四系冲积（地质年代号Q4al ）的淤泥质砾砂层(分层序号‚1）、淤泥层（分层号‚2）；第四系洪冲积(地质年代号Q4pl）的砾砂层（分层序号ƒ1)、粉质粘性土层（分层序号ƒ2);花岗岩风化残积的砾质粘性土层（地质代号Q4el ，分层序号④）及燕山三期侵入花岗岩(地质年代号Q52（3）)的全风化层(分层序号⑤1）、强风化层（分层序号⑤2)、及中风化层分层序号⑤3)各层分述如下：
1、人工填土层（地质代号Q4ml ,分层序号 ）
为素填土：褐红色、褐黄色、灰褐色等杂色，为花岗岩风化土回填，主要组分为粘性土及石英砾粒，局部含大量砖块、石块等建筑垃圾，欠压实~稍实。
该层出露于场区各处,各孔均匀有分布，地层连续。层厚1。00~6.40m,平均厚3.08m。
2、第四系冲积（地质年代号Q4al ）
揭露土层有淤泥质砾砂层(分层序号‚1）、淤泥层（分层号‚
分述如下：
（1）淤泥质砾砂层（分层序号‚1）：浅灰色～深灰色，饱和,松散，石英质,分选性一般，含淤泥，局部含较多贝壳碎片。场区大部份钻孔有揭露，共有34个孔揭露到该层.
顶板埋深2.10~10.50m，顶板标高-6。85~2。26m层厚—1.00~9.30m平均厚3。99m。
（2）淤泥层(分层号‚2）：深灰色，流塑，质纯，局部含石英砂粒及贝壳碎片.该层主要分布于场区东南角，北部也有发现。共在11个钻孔揭露有该层。
顶板埋深2。50~6.00m，顶板标高-2。61～1。31m，层厚1.00~4。80m平均厚3。05m.
3、第四系洪冲积（地质年代号Q4pl）
揭露土层有砾砂层（分层序号ƒ1）及粉质粘性土层（分层序号ƒ2),分述如下:
（1）、砾砂层（分层序号ƒ1):灰黄色、灰白色，饱和，松散状为主，局部稍密,石英质，分选性一般。
场区共23个钻孔揭露有该层，分布不均。
顶板埋深1.00~11。80m，顶板标高—8.16~2。85m，层厚0.20~6.80m平均厚2.99m.
(2）、粉质粘性土层(分层序号ƒ2)：褐黄色、棕黄色，可塑状为主,局部硬塑状，含石英砾粒，切面粗糙。
该层于场区内零星发育。场区共7个钻孔揭露有该层。
层顶埋深3。00～14。00m，顶板标高—10.36~1.06m，层厚0.70~3。00m平均厚1。31m。
4、花岗岩风化残积的砾质粘性土层（地质代号Q4el )
土性以砂质粘性土为主分层序号④），局部揭露为砂质粘性土。褐红色、肉红色，灰绿色，硬塑状为主，局部呈可塑状，含石英砾粒约15~25%。
场区大部分钻孔均缺失该层，共有14个钻孔有揭露。
层顶埋深3.00~10.30m，顶板标高—6。28～0.29m，层厚0.90~6。30m平均厚2。80m.
5、燕山三期侵入花岗岩（地质年代号Q52（3））
各孔均揭露到该层，按其风化程度的不同分为全风化花岗岩层（分层序号⑤1）、强风化花岗岩层（分层序号⑤2）、及中风化层分层序号⑤3）各层分述如下：
（1）、全风化花岗岩层（分层序号⑤1）：呈褐黄色带灰白色、 肉红色,坚硬,岩芯呈柱状。
场区局部缺失该层，共有29孔揭露有该层分布，分布不均。
层顶埋深2。50～15.80m，顶板标高-11.78~1.43m，层厚 0。70~5。00m平均厚2.16m。
（2）、强风化花岗岩层(分层序号⑤2）：呈褐黄色带灰白色、肉红色为主,长石呈残晶状,底部夹少量碎岩屑,结构疏松。
场区ZK22、ZK49两孔缺失该层外，其余各孔均有分布,地层连续。
层顶埋深1。00~18。20m，顶板标高-14。52~2。35m，层厚0.35~10.60m平均厚2。69m.
(3)、中风化花岗岩层分层序号⑤3)：褐黄色、肉红色节理裂隙发育,岩芯破碎，以碎块状为主，少量为短柱状。
场区大部分钻均揭露。
层顶埋深1。70~25。30m，顶板标高—21。65~1.25m，揭露厚度0。20～3.90m。

第三章 编制依据
1、业主提供的珠海市建筑设计院的关于9栋和11栋的桩基础结施图和定位放线图.
2、业主提供的广东省工程勘察院编制的《工程地质勘察报告》.
3、国家和行业颁布的现行有关施工规范和标准：
《建筑工程施工质量验收统一标准》GB50300-2001；
《建筑地基基础工程质量验收规范》GB50202—2002；
《建筑桩基技术规范》CJJ94—94；
广东省《建筑地基础施工及验收规程》DBJ/T15—2001-91
4、珠海市有关法律、法规及标准
5、广东省建筑工程集团有限公司珠海分公司施工现场标准化管理条例

第四章 施工部署
一、 施工目标
质量——按照设计要求和国家有关施工验收规范及建筑安装工程质量检验评定标准，与业主、设计、监理积极配合，达到合同规定标准。
工期—-综合考虑我公司在综合各方面的及类似工程施工经验，确定工期为31天，争取29天完成。
安全——加强安全管理与安全防护，确保不发生任何安全事故。
文明——维护周边环境，创立文明施工现场。
2、管理模式
1）、项目组织机构：

本工程施工管理机构表
项目副经理
技术负责人

项目经理

机电组
后勤组
施工组
材料组
质
安
组
试
验
组
保
卫
组

桩
机
班

2）、项目安全管理机构

安全员
项目经理

机电组
后勤组
施工组
材料组
质
安
组
试
验
组
保
卫
组

桩机组

3）、各岗位职责
项目经理——全面负责各项施工目标，严格控制成本。
项目付经理-—负责施工组织及安全、文明生产措施的制定和落实,确保施工任务按时按质按量完成。
技术负责人——分管质量、安全目标,并负责现场的技术管理工作.
冲孔桩组—-严格按图施工，负责现场打桩全过程的操
作，确保压桩力满足设计要求.
材料组——负责施工材料的采购供应工作，保证材料的质量和按时供给.
质安组--负责全施工过程的质量、安全管理。
施工组——负责工程的全面测量放线、定桩位并监督压桩定位工作。
保卫组——负责施工现场的安全保卫工作。
后勤组-—负责施工现场的生产、生活后期保障工作.
二、 施工准备
工程开工前的施工准备工作主要包括以下内容：
1、 建设单位应负责办妥正式和临时工程范围的土地征(借)手续，办理好施工许可证和临时道路占用许可证等各种工程报建手续。
2、 建设单位应清拆拟建工程范围内的各种原有障碍物，回填并平整好施工现场，搞好地质钻探工作。
3、 建设单位应搞好供电、供水的报装手续，将水源和供电容量大于400KW的电源供到施工现场。并按有关安全用电规定设置配电箱.保证施工临时运输道理的畅通。
4、 建设单位应提供施工图纸五份及地质资料壹份给施工单位。并组织有关部门搞好图纸会审。
5、 建设单位应组织测绘部门，根据工程规划红线图对工程进行现场定位测设工作，并向施工单位提供规划部门认可的工程测绘手册。
6、 施工单位组织成立项目经理部，组织人员、机械设备进场,并搞好办公、生活等临时设施，完成设备的组装、调试工作。
7、 根据规划部门认可测绘手册和设计图纸,对工程的各轴线、桩位进行具体测设。并做好显目标记和控制点。对现场进行标高测量,绘制标高方格网图。
8、 先对测量工作做好自检,并组织各有关部门进行验线，并办好书面认可手续。
9、 组织有关部门进行现场试打桩工作,并搞好试桩签证记录。
10、 因冲孔桩在施工时要求24小时连续作业，故在施工前向有关部办理好报建、消防、夜间施工噪声等审批手续，并进行图纸会审、桩位编号和基线复核工作，认真分析研究地质报告。
11、 施工测量:测量人员按施工图及技术人员下达的测量任务单准确测量,并提供测量成果表及桩位复测点。
12、 场地准备：在冲孔桩施工前应对周围场地进行平整、排除积水。
13、 储浆池及沉淀池、排水沟设置,根据施工图纸及现场条件,在合适的位置砌筑排浆沟、储浆池、及沉淀池.
14、 机械设备：
a护筒采用δ8毫米钢板制作，埋设高出地面0。3米，护简埋设时应采用测量仪器检查其精度；埋设前桩位处用风镐破孔，挖到护简底部，并确定无地下管网后埋设（四周空隙采用粘土塞填密实）,上部采用装砂包加固.
b按现场条件，采用3台冲锤式桩机，从沿东侧从北往南推进施工.
第五章 主要施工方法
一、 施工工序：
冲孔桩成孔采用3台冲锤式打桩机同时作业,其工程流程如下：
桩孔定位→护筒埋设→冲机就位→成孔及清孔→验孔→制作钢筋笼→钢筋笼验收→吊装钢筋笼→验孔→浇捣砼→养护→资料整理
二、 冲孔机成孔
1、 泥浆机泥浆制作：
a． 现场设置沉淀池不少于8米处.为避免污染路面,应根据现场情况,及时组织车辆外运渣土及废弃泥浆运送到指定地点堆放并晒土。
b． 泥浆循环工艺流程：

泥浆搅拌机
储 沉
浆 旋流器 浆
池 池
振动器

沉淀
池

冲孔

孔口排浆
泥浆泵入

a、 泥浆制作采用粘土，泥浆粘度按各类土层控制在20～30Pa范围，采用专用搅拌机；制浆前先打碎粘土，使之易于成浆。
2、 冲机反循环法成孔
a、 采用泵吸反循环冲击钻进。启动砂石泵后,形成正常反循环后方可开动冲机.下放冲锤至孔内;开始冲进时，小冲程冲进，冲程控制在1。5米内,至冲锤正常工作后逐渐加大冲程。
b、 冲机应确保平稳，冲锤吊绳与桩心偏差控制在15毫米以内，并在深3～5米后复测在风化岩层中，冲锤的冲速应逐渐加大,以便有足够的冲击力冲进。
c、 泥浆制作要求泥浆含砂率≤4﹪,胶体率﹥95﹪，排出泥浆比重为1.25～1.3。
d、 冲孔时,若孔井出现缩颈、塌孔、泥浆突然消失现象时，应立即加进水泥粉，待浆面不再下降后再慢速冲进；随时检查进尺及砂石泵排渣情况;根据不同地层选定冲进参数及砂石泵排量。
e、 开孔时应低锤密击，表土松散时应抛小石和粘土以保持泥浆比重；
冲锤平稳后可按下表控制好成孔要点：
项 目
操 作 要 点
备 注
在护筒脚下2米以内
小冲程1m左右,泥浆比重1.2~1。5，软弱层投入粘土夹小片石
砂石时提高泥浆比重或加粘土块
粘土层
中小冲程2～3米,泵入清水或稀泥浆。

粗砂或中砂层
中冲程2~4米，入土比重1。3左右

f、 进入基岩后,应重锤冲击或间断冲击。如出现偏孔应回填片石至偏孔上方300mm~500mm处，然后重新冲孔。
g、 遇到孤石时，可采用高低冲程交替冲击,将大块孤石挤入孔壁。
h、 冲孔过程中,及时利用冲出的泥浆作为参考，判断其冲进的岩层来确定入岩深度。
3、 清孔
a、 清孔目的：是为了清除孔底沉渣,提高端桩承载力；清除孔壁泥皮，提高桩身摩阻力，减少孔内泥浆相对密度，便于导管浇注水下砼。
b、 钻孔进入基岩表面时，应立即清孔并通知各有关单位进行岩样确认,然后根据桩长来确定设计要求进入的岩层深度，以备终孔验收。
c、 清孔时采用泥浆循环法与抽碴法并用，将泥浆排至集浆池中，及时清理与补给。
d、 冲孔完毕后,稍提高冲锤开始清孔，并注入较大比重泥浆,至排出后泥浆比重为1。15～1。20且含砂率＜4﹪时合格。
e、 清孔后，其沉碴厚度不应超过10cm，并经监理工程师核实后方可进行下道工序。
三、钢筋笼制作及安装
a、 钢筋笼制作及安装在现场进行，并严格按设计图及规范要求成型。
b、 制作时，先根据桩径和设计的要求，加工好圆型加强筋。后把纵向筋均匀地焊接在加强筋圆周上，再把箍均匀地缠绕在纵向筋上，用焊机焊牢。
c、 钢盘笼分段制作，若出现纵向筋超过12米时,纵向筋的接头错开布置;在同一截面主筋接关根数应≤50﹪；受力筋在35d且≥500mm内不得有二个接头，
d、 钢筋接头采用绑条焊接，且箍筋均匀布置；箍筋采用螺旋箍或焊接环筋。
e、 钢筋笼保护层采用δ≥70毫米的钢筋定位器（用Ф10钢筋制作)，对称焊在在钢筋笼四周，每隔1。5~2.0米设置不少于1个。
f、 钢筋笼接焊缝应均匀饱满且符合设计及规范要求；在运输中应采取相应措施防止扭转、弯曲。
g、 开始安放钢筋笼时，根据钢筋笼的长度，应在护筒上挂四根导向管,防止钢筋笼碰撞孔壁,钢筋笼可采用桩机或轮胎式吊车吊装就位。
四、桩芯砼浇灌
a、 本工程桩基砼采用商品砼,砼强度C30水下混凝土.
b、 砼浇灌前，须复测孔底沉渣厚度；若超过100mm时应重新清孔，孔渣必须符合设计及规范要求。
c、 采用Ф250导管浇捣混凝土，底节长4米，导管根据桩长度的不同进行配置。导管使用前须作封闭水压试验；使用后应及时清洗（含封圈)、涂油防锈。
d、 导管安装时底部应高出孔度300～400mm；第一次浇捣砼须保证管底置入砼面下不小于100cm;
e、 当管径为60cm时，1米的砼约为0.28m3，当管径为80cm时，1米的砼约为0.5m3，当管径为100cm时，1米的砼约为0.79m3，当管径为120cm时,1米的砼约为1.13m3，当管径为140cm时，1米的砼约为1.54m3。（不考虑砼的抗散），所以第一次浇捣的砼方量不应少于2m3。
f、 提升、拆卸导管时,其底部埋入砼面宜在2~4米,严禁导管提出至砼面；砼浇灌要保持连续，一次性浇灌成型。
g、 浇混凝土时应随时监测导管埋深;混凝土浇至钢筋笼底部时,应保证埋管深度，同时减缓导管提升速度，防止钢筋笼上浮。
h、 砼应连续浇灌强度，不应小2m3/h，单桩浇注时间不宜大于6小时；发生堵管时，应在埋深不小1米的原则下慢提快落或大锤击打管壁处；无效时，提起导管疏通后，采取措施重新浇注.
i、 控制最后一次砼浇注量，高度应控制高出设计桩顶高0。5～0.8米；混凝土浇注过程中涌出的泥浆应妥善保管并运走。
j、 专人测量导管埋深，及时填写各类施工记录,每桩预留1～2组混凝土试块,其中一组为标准养护。
k、 桩基施工完后，必须进行桩基检测，按桩基检测规范进行检测，检测部位会同设计、甲方、监理、质检站等有关单位确定。桩基经检测合格后方可进行下道工序（基础承台）施工。

第六章 施工技术措施

5。1场地排水、基底处理
5。1。1场地排水：
做好施工现场排水工作，现场排水系统应工作可靠、有效。
5。1。2场地处理：
施工机具进场前应对基坑底部铺设好砖渣及石粉渣，以便打桩机移动,并按施工现场修筑水沟，在相应位置处设集水坑、沉淀池，将积水排至市政管道。
5。2冲孔桩施工措施
5。2。1防坍孔措施
1、 控制好泥浆比重，在钻孔时根据地质各层不同控制不同的泥浆稠度，泥浆比重，控制在1.3～1.5之间，在清孔时其泥浆控制在1。15～1。2之间。
2、 做好降水措施，防止孔内水头高度应低于地下水高度，降低静水压力。
3、 在钻至粗砂层应控制好转速。
4、 控制好护筒埋设深度，其深度应小于1米,以防止下端孔坍塌。
5、 控制好钻头的垂直度，严防钻头撞击孔壁。
5。2.2防止桩孔偏斜
1、 钻孔中遇到较大的孤石或探石应停止钻进,及时通报给监理、甲方、设计,以便于各有关单位确定方案.
2、 在强风化层与中风化层的交界处，由于钻头所受的阻力不均，应随时观测钻杆的垂直度，严防桩位偏移。
3、 控制好钻机的底座的平整度，发现有不均匀沉陷时应及时调整。
4、 开工前应检查好钻杆的垂直度,严禁钻杆弯曲.若出现钻杆弯曲应及时更换.
5.2.3预防钢筋笼变形，保护层不够，深度位置措施
1、 钢筋笼在堆放支垫数量应每3米放置一块垫块。堆放层数为一层。
2、 钢筋笼起吊应绑扎在钢筋笼的1/3长度处，缓缓上吊。
3、 钢筋笼安放时应垂直放入桩孔中，不能斜放入桩孔。
4、 清孔时，孔底沉渣打应清理干净，以便于钢筋笼能准确放置至设计位置.
5.2。4预防断桩
1、 防止堵塞导管，造成混凝土中断。
a、 本工程采用商品砼:进场的每车商品砼都要进行坍落度测试，混凝土坍落度应控制在160~220之间,其粗骨料石子料粒径为10~30mm。防止堵塞导管.
b、 在提升导管时应及时，位置不能倾斜，防止堵塞导管
c、 混凝土在浇筑过程中，砼供应要及时,不能中断。
d、导管放置和提升的过程中，注意保证其能垂直提升，不挂住钢筋,保证吊住导管的各钢丝绳受力均匀。

第七章 施工工期的保证措施
7。1进度计划
本工程主要工程量为冲孔桩总数为63条。根据工程安排，各施工段搭接施工，冲孔桩时间计划为31天.具体进度计划见附表。
7。2工程进度安排
根据本工程特点:采用3台冲锤式打桩机，另根据我公司及以往施工经验按每条桩需1天才能完成，故冲孔桩的工期大约需要31天.
7.3保证工期的技术措施
1、工程进度严格按总进度计划组织施工，要抓住施工进度计划中的关键和关键路线，它是决定工期的关键。各分部工程在实施前应编制控制工期进度计划表，并严格贯彻执行。

第八章 施工机械和用电安全措施
1、施工用电设备必须按规定接地接零，并装有二级防漏电保护开关，电工必须持证上岗，并经常进行全部电器设备的安全检查，现场电线线路采用三相五线制，并有保护接零专用线，架空电线净空高6m以上，开关箱安放高1。5m以上，一切非电工人员一律不得移动及拆装场地内电器设备。每天开工前须先检查防漏电开关有无失灵。
2、每台用电设备应有各自专用的开关箱，必须实行“一机一闸”制,严禁用同一个开关电器直接控制二台用电设备(含插座）。
3、开关箱内的开关电器必须能在任何情况下都可以使用电设备实行电源隔离,及开关箱内必须装置漏电保护器。
配电箱、开关箱内的电器必须可靠完好,不准使用破损、不合格的电器。
4、配电箱和开关箱的金属箱体及所有用电设备的金属外壳等必须接地作保护。箱体门要完好无损,并能加锁，及要有防雨、防尘的保护措施，有危险标志.配电箱、开关箱统一编号由持证专职电工管理.
5、施工机械操作
