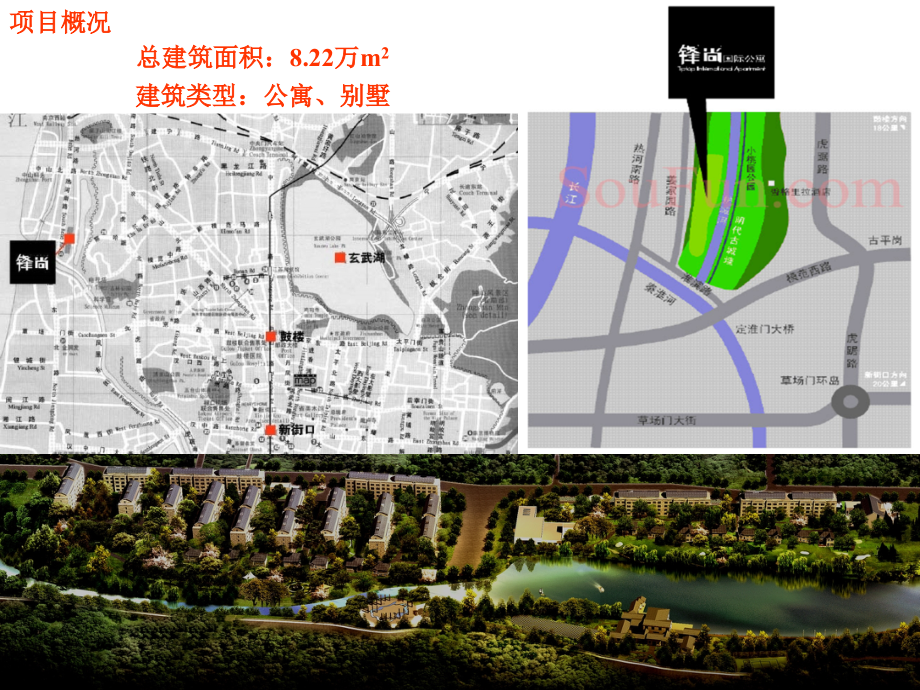

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,*,零能耗建筑的概念与实践,1,项目概况,总建筑面积:,8.22,万,m,2,建筑类型:公寓、别墅,2,3,世界第五、中国第一个零能耗、人性化住宅,4,思考,环境 专家智慧,技术结晶,5,南京锋尚国际公寓,南京锋尚国际公寓是在,86,场技术研讨会的基础上诞生的,来自世界各地的专家献计献策,为锋尚实现零能耗技术奠定了坚实的理论和实践基础。,6,首席建筑架构师团队,7,“,零能耗,”,是国际学术界的一个专有名词,,“,零能耗,”,不是指不耗能,而是指建筑在实现,“,低能耗,”,的基础上,补充太能、风能和地热能等可再生资源,达到节约或者不用传统能源的目的,锋尚零能耗系统把夏天的热量排放到地下,既保持室内的温度、湿度,又防止热量排放到室外,造成室外温度升高所产生的城市热岛效应。,利用浅层地能和太阳能光伏发电系统使夏季制冷不依靠传统电力,重要的是解决用电高峰时的电力。,8,良好的建筑规划,为居住创造最佳的人性化舒适健康环境,充分提高建筑物围护结构的保温隔热性能(如采用有流动空气层的干挂幕墙、外窗设遮阳设施、使用断热铝合金门窗、安装,LOW-E,玻璃等)最大限度降低建筑能耗,选择节能、高效、舒适的置换式新风系统、毛细管平面辐射采暖制冷系统,利用太阳能光伏发电、地源热泵等可再生能源技术,为建筑物补充采暖制冷系统所需的微能耗,实现夏季制冷,“,零能耗,”,目标,研发思路,9,选择先进的外墙外保温技术体系,使其建筑围护结构节能指标达到,80%,以上标准。外墙,K=0.5 W/m,2,.K;,屋面,K=0.35 W/m,2,.K,。,建筑物理系统,外墙保温与干挂幕墙,10,冷桥传热分析,窗台,窗楣,楼板,内墙,11,墙身节点设计,12,室外门窗选用断热铝合金 型材,玻璃采用,LOW-E,玻璃,能防止室内热量散失和门窗玻璃结露。,玻璃,K,值,1.4 W/m2.K,整窗,K,值,2.1 W/m2.K,建筑物理系统,断热铝合金窗,13,铝合金电动遮阳卷帘,遮挡太阳辐射热,防止夏季过多热量摄入室内,同时提高私密性。,遮挡率,80,建筑物理系统,电动,遮阳卷帘,14,典型日空调负荷分析,15,建筑物负荷计算,16,围护结构整体节能分析,夏热冬冷地区居住建筑节能设计标准,JGJ134-2001,下,降,40,17,设备系统,节能、高效、舒适,地源热泵系统,毛细管天棚辐射系统,溶液除湿新风系统,18,浅层地能系统,地源热泵,地源热泵系统是利用地下浅层土壤温度常年保持在,15,度,20,度左右的储能特征,通过地下埋管管内的介质循环与土壤进行闭式热交换达到供冷供热目的,19,地源热泵系统原理图,3,1,2,4,5,6,7,8,地埋管集分水器,HP1,HP2,20,负荷计算与地下热平衡分析,地下换热器温度模拟,21,通过打井从地下取得热(冷)量,经过系统机组提供给建筑物进行,采暖制冷、夏季制冷,在制冷初期,、末期可实现直供,地下换热系统,80,100,米,孔,。,22,在结构楼板下部敷设毛细管网,将经过处理的软化水作为冷热源媒介在毛细管中循环,并通过辐射给室内带来冷量和热量,。,采暖制冷系统,毛细管平面辐射,23,毛细管平面辐射系统原理图,夏季高温冷水(,16,18,)供冷;,冬季低温热水(,33,31,)供热。,地源热泵机组,24,毛细管传热分析,25,毛细管安装方式,石膏板吊顶,混凝土板吊顶,金属板吊顶,26,27,人体舒适度指标,影响人体舒适感受的因素,舒适指数,冬季,夏季,Room air temperature,室内空气温度,20,22,24,26,Room air humidity,室内空气湿度,40%,60%,Mean air speed,室内平均,风速,0.25m/s,0.30m/s,Noise,噪音,Noise,30,小于,30,分贝,Air quality,空气质量,Fresh air,:,30m,3,/h.Person,新鲜空气:,30,立方米,/,小时,人,(No smoking 25,30m,3,/h.Person,无吸烟状态为:,25,30,立方米,/,小时,人,Smoking 30,70m,3,/h.Person,吸烟状态为:,30,70,立方米,/,小时,人,),28,房间舒适度对比,29,采用热泵式溶液除湿新风机组实现降温、除湿、加热、加湿、全热回收等多种功能,送风无需再热,机组整体,COP,在,5.5,以上。,新风系统,溶液除湿新风机组,30,24,小时健康新风,保持房间湿度控制在,40,60%,之间,,100%,新鲜空气,使室内空气品质得到极大提升。,新风系统,置换式送风,31,气流组织分析:,(CFD,模拟,),风量平衡设计:,新风系统设计要点,32,实测温、湿度分布,33,光伏发电是一种将太阳光辐射能直接转换为电能的新型发电技术。太阳光辐射能经过光伏电池转换为电能,再经能量储存后,向人们提供一种完全零排放的清洁能源。,可再生能源系统,太阳能光伏发电,光伏发电是一种将太阳光辐射能直接转换为电能的新型发电技术。太阳光辐射能经过光伏电池转换为电能,再经能量储存后,向人们提供一种完全零排放的清洁能源。光伏发电为“微能耗”提供了可再生资源,从而实现了夏季制冷的“零能耗”和“零排放”,34,中国各地域太阳能辐射资源图,35,南京地区太阳辐射强度,36,太阳能光伏发电,系统原理图,37,太阳能组件,38,安装方式,39,“,零能耗”的实现,40,锋尚建筑节能技术应用,外围护结构保温,建筑节能,80%,以上标准,低温温、湿分离技术,提高系统,COP,、节省能耗,置换新风热回收技术,热回收率在,75%,以上,天棚平面辐射技术,蓄热能力强、缩短供暖制冷周期,地源热泵系统,可降低系统能耗,30%,以上,地源直供水系统,实现夏季制冷,“,微能耗,”,太阳能光伏发电技术,为,“,微能耗,”,提供可再生资源,实,现夏季制冷,“,零能耗,”,、,“,零排放,”,41,锋尚高舒适度健康住宅标准,温度,常年保持在,20-26,度之间,室温均匀、温差小于,0.5,度,可实现自主调节,湿度,常年保持相对湿度在,4060%,之间,新风,一年,24,小时不间断供应全新风,新风下送上回,人体,100%,呼吸新鲜空气,低速缓慢送风,无风袭感,新风经过滤、灭菌处理,保证空气质量新鲜,新风全排放,可有效避免交叉感染,噪音,保证室内无噪音干扰,同层后排水,降低卫生间排水噪声,中央吸尘,避免二次扬尘对人体健康的侵害,食物垃圾处理,减少房间异味、保证空气新鲜,42,锋尚为中国建筑节能的贡献,我国每年新建房屋达,20,亿平方米,既有建筑,430,亿平方米的,95%,属于高能耗,建筑,建筑能耗已经占社会总能耗的,30%,北京锋尚采暖能耗已降到,12.5W/m2,,是普通建筑能耗的,1/4,以下,达到或超,过欧洲标准,每年每平方米可节约,4.9,公斤标准煤,南京锋尚为世界第五、中国第一家,“,零能耗,”,建筑,夏季制冷已达到,“,零能,耗,”,、,“,零排放,”,标准,与节能,50,标准相比,南京锋尚项目每年可节约用电,213,万,kWh,,按照南京,市居民用电价格,0.52,元,/kWh,计算,每年可以节约电费,110.76,万元。,锋尚项目每平米可节约,38Kw.h,电耗,按,5,年内完成,150,万平方米建筑面积,可,节省用电,5700,万千瓦时,折合,1.9,万吨标准煤。,43,共享锋尚 合作共赢,谢谢!,44,
