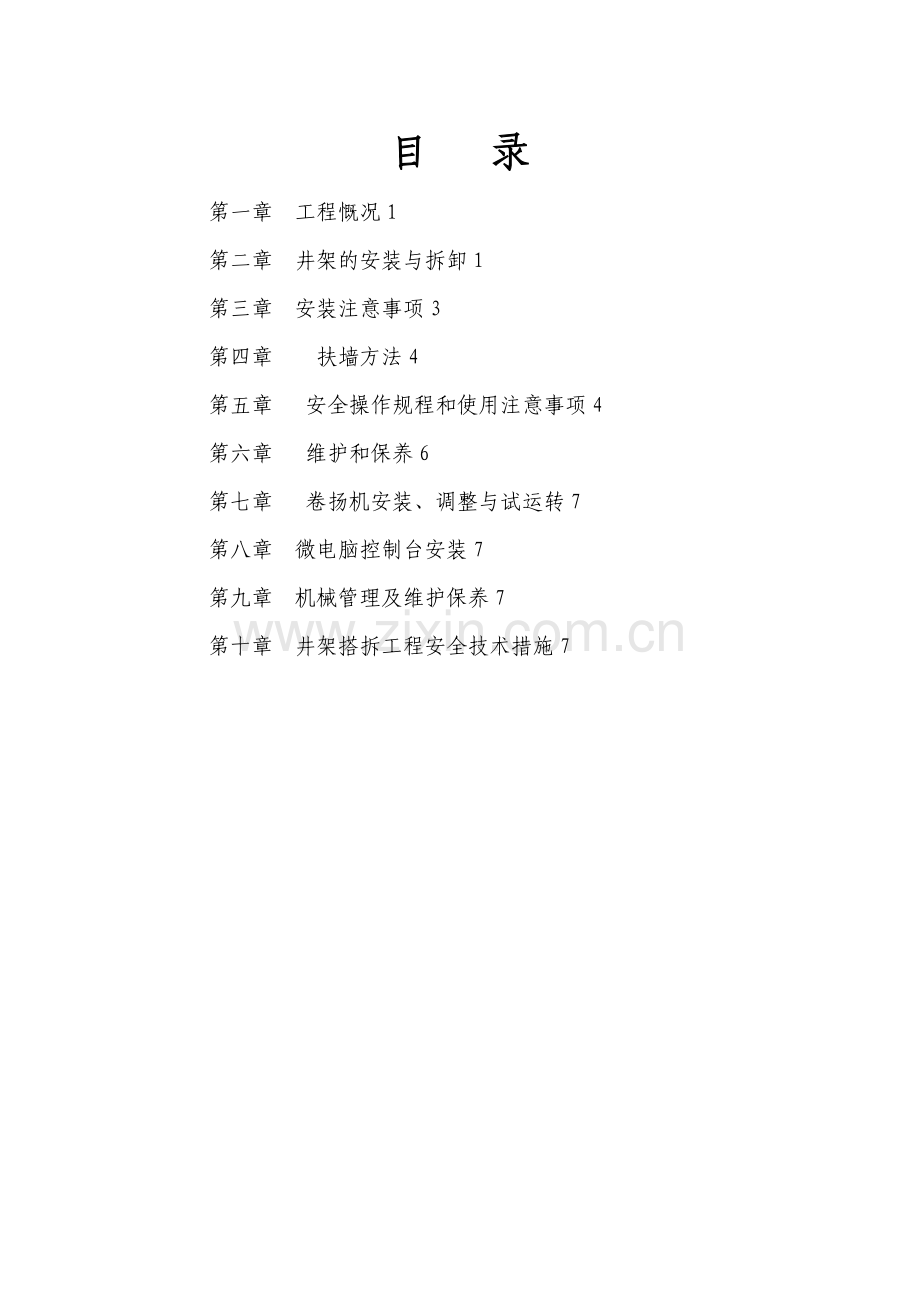

目 录
第一章 工程慨况1
第二章 井架的安装与拆卸1
第三章 安装注意事项3
第四章 扶墙方法4
第五章 安全操作规程和使用注意事项4
第六章 维护和保养6
第七章 卷扬机安装、调整与试运转7
第八章 微电脑控制台安装7
第九章 机械管理及维护保养7
第十章 井架搭拆工程安全技术措施7

第一章 工程慨况
罗租小学新建综合教学楼，由深圳市宝安区街道办兴建,施工单位由深圳市路桥建设集团公司承建,监理单位由深圳市建力建设监理,设计单位由城市建设研究院深圳分院施工图设计.
本工程的建筑规模:5009．08㎡，教学楼:5009．08㎡，建筑层数：教学楼六层、建筑高度:教学楼23。75m,耐火等级：二级.抗震设防：7度。主要功能:教学、办公。
施工升降机安装在地下室外墙回填土上,回填土(回填至±0.00米)要求分层压实，压实后的回填土其承载力应达到15吨/米2.
第二章 编制依据
1、《罗租小学新建综合教学楼工程》设计图纸；
2、《龙门架及井架物料提升机安全技术规范》JGJ88—92；
3、施工现场的实际情况和以往的井架物料提升机的施工经验。
第三章 井架的安装与拆卸
一、安装前准备工作
基础满足以下要求：
1、已按出厂厂家设计要求浇筑完成钢筋混凝土基础;
2、基础强度已达100％，预件正确;
3、基础排水措施满足要求.
二、安装要求
1、安装升降机时，先紧固底架方框及地脚螺栓,进行升降机首节安装，先将主杆立柱连接在底架夹角上，然后将水平杆、斜杆、导轨等连接好，所有连接螺栓均暂不拧紧，待校正主杆立柱垂直度,框架截面9 0°时，一边校正，再一边紧固螺栓。
2、第二节及以上按首节方法安装。
3、顶节安装：顶架横梁装在导轨的同一方向,顶架中梁安装滑轮并与底架滑轮方向相同。
4、井架四周要设置风缆拉紧，如井架使用高度超过25M以上的，要每隔1 2米高与建筑物加装附墙支撑杆以保证塔身垂直，防止摇摆，最后一道支撑杆至井架顶悬臂距离不能>12m。
5、吊笼安装：先将吊笼底盘放至井架中间，再将左、右侧护栏、吊笼头、前安全门、后安全门、吊笼顶防护门。后门、平衡锤、导轮组、分别安装好。导轮与导轨间隙为3—5mm。
6、层间安全闸门安装：先将左右钢绳架用螺栓分别安装于建筑物相对面的底节及顶节的主柱连接板上，把6条不小于5m／m的钢丝绳用扎头连接于顶节的钢绳架上,然后把间滑轮架分别安装楼层面至上的第二个标准节联板上，再将钢丝绳依次穿过层间滑轮架及层安全平行锤的圈中，直至底节钢绳架要用扎头连接于10×150花蓝螺丝上用花蓝螺丝来调节其钢丝绳的松紧、安全门与平行锤分别用一根不小于5m/m的钢丝绳连接起来，其钢丝绳长度选择要得当。当安全门放置楼面时，其平衡锤与滑轮架之间要留有空间余量。
7、卷扬机钢丝绳的安装：从底架滑轮引至顶架滑轮（两轮），从井架中心顶架滑轮沿下与吊笼（翻斗)吊环相接，再用数量不少于3个的U型绳卡固定。
8、进出料口顶防护棚,出料口防护栏。（可由现场制作) ；
9、吊臂安装:吊臂可装于任一角主杆立柱上，先安装吊臂支座,一般平于使用楼层，再向上距离7个标准节处(约10米），安装一个变幅滑轮,利用地面卷扬机将吊臂起吊并装于支座上,分别穿好调幅银丝绳使吊臂工作角度〉45。，再穿好起重钢丝绳经地面导向轮至吊臂卷扬机固定。吊臂一般不进行调幅使用，吊臂的摆动一般靠两边的麻缆用手拉动。
10、安装完后,对整机先进行空载运行，调试好各种安全装置，并对需要零部件加注润滑油,然后才可投入使用.
安装程序
安装基础节 → 安装标准节及调整垂直度 → 安装防冲顶节 → 安装扶墙架 → 安装导轨 → 安装料斗及传动装置 → 安装安全装置及电控系统 → 调试.
快速提升机拆除与安装程序相逆。
第四章 安装注意事项
1、要求
预埋螺栓Ф16～Ф20的预子埋深度不能小于700mm;
2、第一次安装后及每次加节升高后升降机的垂直度偏差要按下表要求进行调校：

架设高度（m）
≤70
〉70~100
>100~150
垂直度公差值
不大于井架设高度1/1000
70
90
3、井字架安装到12m高度时（7节)，四角要设置风缆拉紧,再向上每加高10米(6节）,则需再加一道风缆，若不能张拉风缆，则需按上述第二章二第5点要求安装附墙支撑杆与建筑物锚固.
第五章 扶墙方法
根据该升降机使用要求，安装高度超过25米以上的,需每隔9米与建筑物扶墙一次.故计划每3层扶墙一次，最后一道设在顶层，扶墙架由厂家设计。
第六章 安全操作规程和使用注意事项
一、安全操作规程
1、操作人员必须经过专门培训并持有规定部门颁发的操作证；
2、操作人员必须熟悉本该机，的性能和构造，熟悉各种安全装置的性能和使用要求，保平安全生产；
3、严禁载人上落，严禁吊笼超负荷运行；
4、在雷电、大雨和风速超过6级时禁止运行；
5、每天开机前需先进行空载运行,对各安安闸门和安全装置进行检查调试,确保安全，方能正式负载运行；
6、班后需将吊笼停到最底下,关闭电源，做好清洁工作，方可下班。
二、使用注意事项
l、升降机使用前，先将底层入口和施工楼层的出口处水平杆或斜杆拆去,作为运输通道口。
2、吊笼安全装置的操作
a、首层时,在吊笼下落过程中，由于升降机入口水平杆上有吊笼安全门限位器，当吊笼低于第二节井架时，由于限位器作用,前安全门不能随吊笼继续下落便打开吊笼门，同时井道里面装有升降机外安全门牵引横杆吊笼同样低于第二节时，与牵引横杆接合，继续下落便牵引升降机外安全门反向同步上升打开外安全门。当吊笼上升时，井架外的安全门由于自重作用自动下落,关闭首层外安全门；同时吊笼上升；到第二节时，使吊笼前安全门与限位器分离,随吊笼上升而关闭吊笼前安全门。
b、层间时,当吊笼提升到停层的层间位置时人工先打开层间安全闸门，然后把吊笼的后安全门向上提起便打开后安全门广提升后安全门的过程中,带动停层装置的拔杆，使吊笼的防断绳卡刀向外伸出，卡在槽钢导轨的支承钢板上，门联锁开关动作,同时用手拉开吊笼底盘的停层保险装置断开了手动平层定位开关，此时吊笼不能启动；使支承园钢伸向槽钢导轨的 支承钢板上。在这整过运作过程便达到停层保险作用。此时取出物料,物料取出后，人工拉回吊笼底盘上的停层保护装置，使支承园钢受收缩离开导轨.平层定位开关复位,把吊笼的后安全门向下拉,带回停层装置的拔杆,使吊笼的防断绳卡刀收缩门联锁开关复位,人工关闭层间安全闸门。便任意升降运作。
c、吊笼顶安全防护门可自由开闭，便于运输长材料。
3、使用自动翻斗时，则将吊笼提升至井字架顶部，拔动吊笼底盘的手动停层保护装置，提起后安全门，使拔杆牵动防断绳装置的卡刀向外伸出，此时吊笼下落少许,使卡刀和支承园钢卡在槽钢导轨的支承钢板上，达到不妨碍翻斗上落作用。使用吊笼时,将自动翻斗降至升降机底部翻斗库内,不妨碍吊笼上落。
第七章 维护和保养
一、检查和保养
1、定机定人，严禁非本机操作人员操作本机械，并在每台机械上标识本机管理人员姓名，建立每台机械的档案。
2、机械使用前、使用后均由操作员进行检查，检查内容包括传动系统、电控系统及运转的稳定性等,发现异常情况要立即停止使用，直至找出原因，修复正常为止才可重新使用。严禁施工机械带病作业。
a、检查钢丝绳磨损和断裂情况，钢丝绳端的牢固情况；
b、检查各安全装置是否灵敏、动作正常、安全可靠;
c、各滑轮、导轮、滚轮是否缺油，转动灵括，并加注润滑油；
d、升降机、吊笼各联接螺栓是否松动；
e、底座和附墙支撑杆与基础和建筑物的牢固情况；
f、防断绳装置，吊笼手拉保险装置、必须活动自如，在摩擦部位要经常加润滑油，保证防断及其它安全装置安全可靠。一旦发现失灵，立即停机修理或更换.
g、升降机每二个月进行一次保养；在保养维修过程中,本机械的操作人员应参与保养维修工作。升降机每年进行一次大检修，涂上防锈漆，加以维护及保养；
h、凡升降机加节升高后，需检查其垂直度偏差，并加以调校。
3、每次检验、保养均作记录，并由相关人员签名，归入该机械的使用档案。
4、经拆卸的机械应及时保养并涂上防锈漆。
第八章 卷扬机安装、调整与试运转
卷扬机安装、调整与试运转按使用说明书要求.
第九章 微电脑控制台安装
按厂家说明书要求进行安装，整机调试由厂家指导.
第十章 机械管理及维护保养
由技术负责人及大型机械安装操作员、安全员组成管理小组，负责对现场所有机械的使用、保养的管理。
第十一章 井架搭拆工程安全技术措施
1、井架搭设高度和起重必须有严格规定,严禁超负荷使用。
2、井架的底座必须安置在坚硬地基上，埋深不得少于1米，如立在地面上，必须使用轧桩轧牢。底座轧桩不得少于8恨,轧桩用75x75毫米角钢，打入地下深度为1．2米，轧桩上部必须与井架底盘连接牢固。
3、高度为10－15米的井架应设缆风绳一组(4－8根);每增高之以10米加设一组。缆风绳上端要用吊耳和卸甲连接，并用3只以上的钢丝绳夹头紧固。缆风绳必须采用钢丝绳.
4、井架采用附墙者应用钢性支撑与建筑物牢固连接，吊点必须经过计算，井架附墙杆不得附着在脚手架上。
5、井架搭至11米高度必须设临时缆风,待固定缆风或附墙支撑设置后，方可拆除。缆风绳与地面夹角应为45－60度,与地锚或桩头必须牢固连接。地锚、桩头要安全可靠,桩头后须有拖桩。如使用木桩，木桩直径不得小于15厘米，埋深不少于1．5米。禁止将缆风绳栓在树木、电杆上。
6、高度在30米以上的井架，其缆风绳上的花篮螺丝必须加以保险，穿越马路时,要采取可靠的安全措施。
7、缆风绳不准在高压线上方通过，与高压架空线必须保持规定的安全距离。
8、井架的立柱应垂直稳定，其垂直偏差应不超过高度的千分之一，接头应相互错开，同一平面上的接头不应超过2个。井架导向滑轮与卷扬机绳筒的距离,带槽卷筒应大于卷筒长度的15倍,无槽光筒应大于卷筒长度的20倍。
9、井架运输通道宽度不小于1米,搁置点必须牢靠，通道两边必须装设防护栏杆,并装有安全门或安全栅栏。
10、井架吊篮必须装有灵敏可靠的停层装置，防坠装置、冲顶限位器和安全门，吊篮两侧装有安全挡板或网片，高度不得低于1米，防止手推车等物件滑落。吊篮的焊接必须符合规范.
11、井架底层周围及通道口，必须装设安全防护栅,井架高度超过30米，须搭设双层安全棚,如无法设置隔离棚,则井架四周必须挂安全网,安全网应三面包满.
12、井架必须装设可靠的避雷和接地装置、卷扬机应单独接地并装设防雨罩。
13、井架安全装置应由定点厂家制作安装。
14、井架吊篮与每层楼面必须有醒目的信号装置或标志。
15、装设起重把杆的井架，底部应有3～4吨的压重物,把杆底座要高出建筑物，把杆顶部不得高于井架;起重把杆与井架的夹角应在45～70度之间，并设保险钢丝绳。起重钢丝绳应装设限位装置。把杆不得碰到缆风绳。
16、井架吊篮内严禁乘人。
17、井架进行保养维修工作时，必须停止使用。
18、井架的平撑、斜撑、缆凤绳等严禁随意拆除。
19、拆除井架，应先设置临时缆风绳。遇设有两层缆风绳的井架，应对下层缆风绳采取可靠的安全措施后，方可拆除顶层缆风绳.
20、搭拆井架要设警戒区，并指定专人负责，操作人员必须穿戴安全带、安全帽。

目 录
第一章 工程慨况1
第二章 井架的安装与拆卸1
第三章 安装注意事项3
第四章 扶墙方法4
第五章 安全操作规程和使用注意事项4
第六章 维护和保养6
第七章 卷扬机安装、调整与试运转7
第八章 微电脑控制台安装7
第九章 机械管理及维护保养7
第十章 井架搭拆工程安全技术措施7

第一章 工程慨况
罗租小学新建综合教学楼，由深圳市宝安区街道办兴建,施工单位由深圳市路桥建设集团公司承建,监理单位由深圳市建力建设监理,设计单位由城市建设研究院深圳分院施工图设计.
本工程的建筑规模：5009．08㎡，教学楼：5009．08㎡，建筑层数：教学楼六层、建筑高度:教学楼23.75m，耐火等级:二级。抗震设防：7度。主要功能：教学、办公。
施工升降机安装在地下室外墙回填土上，回填土（回填至±0。00米）要求分层压实，压实后的回填土其承载力应达到15吨/米2.
第二章 编制依据
1、《罗租小学新建综合教学楼工程》设计图纸；
2、《龙门架及井架物料提升机安全技术规范》JGJ88—92;
3、施工现场的实际情况和以往的井架物料提升机的施工经验.
第三章 井架的安装与拆卸
一、安装前准备工作
基础满足以下要求：
1、已按出厂厂家设计要求浇筑完成钢筋混凝土基础；
2、基础强度已达100%，预件正确；
3、基础排水措施满足要求。
二、安装要求
1、安装升降机时，先紧固底架方框及地脚螺栓，进行升降机首节安装,先将主杆立柱连接在底架夹角上，然后将水平杆、斜杆、导轨等连接好,所有连接螺栓均暂不拧紧,待校正主杆立柱垂直度，框架截面9 0°时，一边校正，再一边紧固螺栓.
2、第二节及以上按首节方法安装。
3、顶节安装：顶架横梁装在导轨的同一方向，顶架中梁安装滑轮并与底架滑轮方向相同。
4、井架四周要设置风缆拉紧，如井架使用高度超过25M以上的，要每隔1 2米高与建筑物加装附墙支撑杆以保证塔身垂直，防止摇摆，最后一道支撑杆至井架顶悬臂距离不能>12m。
5、吊笼安装：先将吊笼底盘放至井架中间，再将左、右侧护栏、吊笼头、前安全门、后安全门、吊笼顶防护门。后门、平衡锤、导轮组、分别安装好.导轮与导轨间隙为3—5mm。
6、层间安全闸门安装：先将左右钢绳架用螺栓分别安装于建筑物相对面的底节及顶节的主柱连接板上，把6条不小于5m／m的钢丝绳用扎头连接于顶节的钢绳架上,然后把间滑轮架分别安装楼层面至上的第二个标准节联板上，再将钢丝绳依次穿过层间滑轮架及层安全平行锤的圈中，直至底节钢绳架要用扎头连接于10×150花蓝螺丝上用花蓝螺丝来调节其钢丝绳的松紧、安全门与平行锤分别用一根不小于5m/m的钢丝绳连接起来,其钢丝绳长度选择要得当。当安全门放置楼面时，其平衡锤与滑轮架之间要留有空间余量。
7、卷扬机钢丝绳的安装：从底架滑轮引至顶架滑轮(两轮),从井架中心顶架滑轮沿下与吊笼（翻斗)吊环相接，再用数量不少于3个的U型绳卡固定。
8、进出料口顶防护棚，出料口防护栏。(可由现场制作) ;
9、吊臂安装：吊臂可装于任一角主杆立柱上，先安装吊臂支座，一般平于使用楼层，再向上距离7个标准节处（约10米)，安装一个变幅滑轮，利用地面卷扬机将吊臂起吊并装于支座上,分别穿好调幅银丝绳使吊臂工作角度>45。，再穿好起重钢丝绳经地面导向轮至吊臂卷扬机固定。吊臂一般不进行调幅使用，吊臂的摆动一般靠两边的麻缆用手拉动。
10、安装完后,对整机先进行空载运行，调试好各种安全装置，并对需要零部件加注润滑油,然后才可投入使用。
安装程序
安装基础节 → 安装标准节及调整垂直度 → 安装防冲顶节 → 安装扶墙架 → 安装导轨 → 安装料斗及传动装置 → 安装安全装置及电控系统 → 调试。
快速提升机拆除与安装程序相逆。
第四章 安装注意事项
1、要求
预埋螺栓Ф16~Ф20的预子埋深度不能小于700mm；
2、第一次安装后及每次加节升高后升降机的垂直度偏差要按下表要求进行调校：

架设高度(m）
≤70
〉70～100
〉100～150
垂直度公差值
不大于井架设高度1/1000
70
90
3、井字架安装到12m高度时（7节），四角要设置风缆拉紧，再向上每加高10米（6节），则需再加一道风缆,若不能张拉风缆,则需按上述第二章二第5点要求安装附墙支撑杆与建筑物锚固.
第五章 扶墙方法
根据该升降机使用要求,安装高度超过25米以上的,需每隔9米与建筑物扶墙一次.故计划每3层扶墙一次,最后一道设在顶层，扶墙架由厂家设计.
第六章 安全操作规程和使用注意事项
一、安全操作规程
1、操作人员必须经过专门培训并持有规定部门颁发的操作证；
2、操作人员必须熟悉本该机，的性能和构造，熟悉各种安全装置的性能和使用要求,保平安全生产；
3、严禁载人上落，严禁吊笼超负荷运行;
4、在雷电、大雨和风速超过6级时禁止运行；
5、每天开机前需先进行空载运行，对各安安闸门和安全装置进行检查调试,确保安全,方能正式负载运行；
6、班后需将吊笼停到最底下,关闭电源,做好清洁工作,方可下班.
二、使用注意事项
l、升降机使用前,先将底层入口和施工楼层的出口处水平杆或斜杆拆去，作为运输通道口。
2、吊笼安全装置的操作
a、首层时，在吊笼下落过程中,由于升降机入口水平杆上有吊笼安全门限位器,当吊笼低于第二节井架时，由于限位器作用，前安全门不能随吊笼继续下落便打开吊笼门，同时井道里面装有升降机外安全门牵引横杆吊笼同样低于第二节时，与牵引横杆接合,继续下落便牵引升降机外安全门反向同步上升打开外安全门。当吊笼上升时，井架外的安全门由于自重作用自动下落，关闭首层外安全门;同时吊笼上升;到第二节时,使吊笼前安全门与限位器分离，随吊笼上升而关闭吊笼前安全门。
b、层间时，当吊笼提升到停层的层间位置时人工先打开层间安全闸门，然后把吊笼的后安全门向上提起便打开后安全门广提升后安全门的过程中，带动停层装置的拔杆,使吊笼的防断绳卡刀向外伸出，卡在槽钢导轨的支承钢板上，门联锁开关动作，同时用手拉开吊笼底盘的停层保险装置断开了手动平层定位开关，此时吊笼不能启动；使支承园钢伸向槽钢导轨的 支承钢板上。在这整过运作过程便达到停层保险作用.此时取出物料，物料取出后，人工拉回吊笼底盘上的停层保护装置,使支承园钢受收缩离开导轨.平层定位开关复位,把吊笼的后安全门向下拉，带回停层装置的拔杆,使吊笼的防断绳卡刀收缩门联锁开关复位，人工关闭层间安全闸门。便任意升降运作。
c、吊笼顶安全防护门可自由开闭，便于运输长材料.
3、使用自动翻斗时，则将吊笼提升至井字架顶部，拔动吊笼底盘的手动停层保护装置，提起后安全门，使拔杆牵动防断绳装置的卡刀向外伸出，此时吊笼下落少许，使卡刀和支承园钢卡在槽钢导轨的支承钢板上，达到不妨碍翻斗上落作用.使用吊笼时,将自动翻斗降至升降机底部翻斗库内，不妨碍吊笼上落.
第七章 维护和保养
一、检查和保养
1、定机定人，严禁非本机操作人员操作本机械，并在每台机械上标识本机管理人员姓名,建立每台机械的档案。
2、机械使用前、使用后均由操作员进行检查，检查内容包括传动系统、电控系统及运转的稳定性等，发现异常情况要立即停止使用,直至找出原因，修复正常为止才可重新使用.严禁施工机械带病作业.
a、检查钢丝绳磨损和断裂情况,钢丝绳端的牢固情况；
b、检查各安全装置是否灵敏、动作正常、安全可靠;
c、各滑轮、导轮、滚轮是否缺油,转动灵括，并加注润滑油;
d、升降机、吊笼各联接螺栓是否松动;
e、底座和附墙支撑杆与基础和建筑物的牢固情况;
f、防断绳装置，吊笼手拉保险装置、必须活动自如，在摩擦部位要经常加润滑油,保证防断及其它安全装置安全可靠.一旦发现失灵，立即停机修理或更换。
g、升降机每二个月进行一次保养；在保养维修过程中，本机械的操作人员应参与保养维修工作。升降机每年进行一次大检修，涂上防锈漆，加以维护及保养；
h、凡升降机加节升高后,需检查其垂直度偏差,并加以调校.
3、每次检验、保养均作记录，并由相关人员签名，归入该机械的使用档案。
4、经拆卸的机械应及时保养并涂上防锈漆.
第八章 卷扬机安装、调整与试运转
卷扬机安装、调整与试运转按使用说明书要求。
第九章 微电脑控制台安装
按厂家说明书要求进行安装，整机调试由厂家指导。
第十章 机械管理及维护保养
由技术负责人及大型机械安装操作员、安全员组成管理小组,负责对现场所有机械的使用、保养的管理。
第十一章 井架搭拆工程安全技术措施
1、井架搭设高度和起重必须有严格规定，严禁超负荷使用.
2、井架的底座必须安置在坚硬地基上,埋深不得少于1米,如立在地面上，必须使用轧桩轧牢。底座轧桩不得少于8恨,轧桩用75x75毫米角钢，打入地下深度为1．2米，轧桩上部必须与井架底盘连接牢固。
3、高度为10－15米的井架应设缆风绳一组（4－8根);每增高之以10米加设一组。缆风绳上端要用吊耳和卸甲连接,并用3只以上的钢丝绳夹头紧固。缆风绳必须采用钢丝绳.
4、井架采用附墙者应用钢性支撑与建筑物牢固连接,吊点必须经过计算,井架附墙杆不得附着在脚手架上。
5、井架搭至11米高度必须设临时缆风,待固定缆风或附墙支撑设置后，方可拆除。缆风绳与地面夹角应为45－60度，与地锚或桩头必须牢固连接。地锚、桩头要安全可靠，桩头后须有拖桩。如使用木桩，木桩直径不得小于15厘米，埋深不少于1．5米。禁止将缆风绳栓在树木、电杆上。
6、高度在30米以上的井架，其缆风绳上的花篮螺丝必须加以保险,穿越马路时，要采取可靠的安全措施。
7、缆风绳不准在高压线上方通过，与高压架空线必须保持规定的安全距离。
8、井架的立柱应垂直稳定，其垂直偏差应不超过高度的千分之一，接头应相互错开,同一平面上的接头不应超过2个。井架导向滑轮与卷扬机绳筒的距离，带槽卷筒应大于卷筒长度的15倍，无槽光筒应大于卷筒长度的20倍。
9、井架运输通道宽度不小于1米，搁置点必须牢靠，通道两边必须装设防护栏杆，并装有安全门或安全栅栏.
10、井架吊篮必须装有灵敏可靠的停层装置，防坠装置、冲顶限位器和安全门，吊篮两侧装有安全挡板或网片,高度不得低于1米，防止手推车等物件滑落。吊篮的焊接必须符合规范。
11、井架底层周围及通道口，必须装设安全防护栅，井架高度超过30米,须搭设双层安全棚，如无法设置隔离棚，则井架四周必须挂安全网，安全网应三面包满。
12、井架必须装设可靠的避雷和接地装置、卷扬机应单独接地并装设防雨罩。
13、井架安全装置应由定点厂家制作安装.
14、井架吊篮与每层楼面必须有醒目的信号装置或标志。
15、装设起重把杆的井架，底部应有3～4吨的压重物，把杆底座要高出建筑物，把杆顶部不得高于井架；起重把杆与井架的夹角应在45～70度之间,并设保险钢丝绳。起重钢丝绳应装设限位装置。把杆不得碰到缆风绳。
16、井架吊篮内严禁乘人.
17、井架进行保养维修工作时,必须停止使用。
18、井架的平撑、斜撑、缆凤绳等严禁随意拆除。
19、拆除井架，应先设置临时缆风绳.遇设有两层缆风绳的井架，应对下层缆风绳采取可靠的安全措施后，方可拆除顶层缆风绳.
20、搭拆井架要设警戒区，并指定专人负责，操作人员必须穿戴安全带、安全帽。

目录
一、工程概况2
1。1工程概况2
1。2 井架的布置及选择2
1.3 主要技术参数2
二、人员组织4
三、井架的安装、拆除方法4
3.1 井字架安装4
3。2 井字架的拆除9
3.3 安全防护装置10
四、安全措施及安全注意事项12
五、井字架使用与管理14
5。1验收14
5。2使用：15
5。3管理16

一、工程概况
1。1工程概况
Xxxxxxxxxxx工程，建筑面积为xxxxxxx.楼梯间、电梯间、卫生间等外墙，1~5轴xxxxx米、xxxxx米标高办公区,xxxxx轴xxxxx米、xxxxxx米标高办公区，xxxxxx米标高等为二次砌筑，墙体砌筑材料为加气混凝土砌块,规格为600mm*200mm＊240mm,墙体材料等物料运输均采用井架物料提升机，安装高度为18～22.5m.
1.2 井架的布置及选择
本工程1~5轴,51~53轴砌筑面较大，因此于1轴西侧交C~D轴处、53轴东侧交1/G~H轴处布置各一台物料提升机，共两台，作为墙体材料垂直运输以满足施工。
1.3主要技术参数
为了确保安全生产、文明施工，依据JGJ88－92建设部颁发的《龙门架及井架物料提升机安全技术规范》对井架做如下选择：机械选用江阴市申港宏达建筑机械厂的WTJ100型井字架物料提升机。
井架物料提升机主要技术参数
架体高度（m)
18～22。5m
架体截面(m）：
2。2m×1.8m
额定载质量（㎏)
1000㎏
吊篮外形尺寸（m）：
2。0m×1.6m×1。8m
卷扬机：
JK1。5型
电机功率:
7.5KW
额定电流
18A
吊篮提升速度
25m/min
整机重量
3。8吨
整套设备由底座、架体、一个吊篮、卷扬机、电控系统组成。
1、底座
底盘为框架结构,用16#槽钢焊接而成，与混凝土基础8个M20预埋地脚螺栓连接，并装有4只弹簧缓冲器。
2、井架体
主柱（63mm×63mm×6㎜）角钢、水平支撑（45mm×45mm×4mm）角钢.
3、吊笼
吊笼是升降机的工作装置,由角钢、槽钢、钢板等焊接而成，其上设置有沿立柱轨道上下滚动的导向轮，在吊笼顶部设有防坠装置以保障施工
4、天梁
天梁架设在井架的顶端，由两根14＃槽钢拼装而成，其上装有两只定滑轮,用于提升吊笼上下运动。
5、运行轨道
运行轨道由￠48钢管和角钢焊接而成。
6、电气控制柜
电气控制柜由各种电气元器件组成,用于控制和操作。
7、卷扬机
卷扬机为吊笼上下运动提供动力.
二、人员组织
总负责人：xxx负责的料提升机安装过程中的组织、安排和协调。
技术负责人：xxxx负责安装前监督及资料的搜集整理。
工地安全员：xxx按照工地安全规定,对安装过程进行安全监督，并负责协调工地上的安全工作。
安装班长:xxxxx在总负责人和技术人员的领导下，具体组织作业人员按照安全操作规程、物料提升机说明书的要求进行安装作业，并注意过程检查,协调指挥。发现问题应立即停机报告.
安装作业人员：xxxxx等在班长的安排指挥下，按照作业规程及事先对各人的分工，协调一致作业。
三、井架的安装、拆除方法
3.1 井字架安装
3。1。1井架基础
根据现场情况和井架使用说明书和规范要求，井架的基础设计如下：
1、基础地基土承载力不小于80kpa。
2、基础大小为3500mm×3500mm×300mm双层双向φ10＠200,拉筋间距φ10＠400.砼强度等级为C20。
3、基础用螺栓选用M20地脚螺栓或者直接预埋φ20钢筋，安装时再用钢筋焊接。
4、井字架基础顶标高同外地面。

按基础设计图纸施工基础，场地在回填基础土方后必须夯实、整平,并做好排水措施。当地基土被扰动时，应进行分层回填压实，压实后检测的承载力应大于80KPa。保证预埋固定件距离的尺寸，保证预埋件的垂直度和露出基面60mm等要求；同时要求地基砼必须捣实,基面必须平整。待基础砼试块报告送检合格后,才可上机安装。
3。1。2架体安装
（一）、架体安装必须由持有操作证的工人上岗操作。安装作业前，对作业人员进行分工交底，确定指挥人员,划定安全警戒区域并设监护人员，排除作业障碍.安装前必须根据提升机的产品设计制造说明、合格证及其性能、注意事项,作好现场准备工作。
（二)、安装作业前必须由工长及安装班组长共同检查如下内容：
1、金属结构的成套性和完好性.
2、提升机构是否完整良好。
3、电气设备是否齐全可靠。
4、基础位置和做法是否符合要求.
5、地锚的位置、附墙架连接埋件的位置是否正确和埋设牢靠。
（三）井字架安装程序：
1、将底盘连接板上的螺栓孔对准预埋螺栓（M20）放下，用水平仪四角校平，四角高差控制在1。5mm以内，紧固预埋螺栓，复测四角的水平度至规定要求。
2、将吊笼放入底盘正中，请注意进料口的方向.然后取1.5m立柱两根对角安装，再取3m长立柱两根对角安装.在短立柱上各安装上两块大连接板，在每根长立柱中间装两块小连接板。先装平支撑，再装平支撑的连接板，后装斜支撑，最后安装吊笼导轨,然后拧紧每个连接螺栓，每节安装如此进行。
3、安装顶节上的槽轮架上,必须注意装槽轮的位置，把装两个槽轮位置的一端，摆向地面卷扬机的方向;
(四)卷扬机的安装
1、卷扬机必须安装在基础的水平基面上，并使机体水平一致；
2、卷扬机的槽轮坑，必须与井架上的相轮坑相应一致；从顶架槽轮垂下来的钢丝绳与地面卷扬机相应价槽轮坑的偏角，不超过一度；
3、在调校卷扬机的水平与井架顶钢丝绳角度舶同时，逐步将其地脚螺丝收紧牢固；
4、用水泥砂浆抹平基础平面。
5、卷扬机离井架的距离应≥15m，卷扬机底座用地脚螺栓与混凝土地面固定或与地锚连接。
(五） 钢丝绳的串法
1、先将平衡铁框吊稳在框顶高并架顶端槽轮约两米距离的地方，将钢丝绳的一端绳头串过平衡铁框上的螺栓环口，弯回后与同条钢丝绳并在一起扣牢;
2、将此钢丝绳的另一端向平衡铁同侧井字架上引，过并架顶端槽轮至另一端外槽轮后垂下；
3、将垂下的钢丝绳穿过地面双速机的槽轮后，向同侧井字架顶端内槽轮引去，过井字架中心的槽轮垂下，串过吊笼吊耳，将其拉紧后（拉紧时,各条钢丝绳必须与相应的线坑一致）,弯回与同条钢丝绳用绳扣扣牢；
4、此时，需放几件平衡铁到铁框内，把平衡铁框放下。装上平衡铁后，利用平衡框上的调整螺丝，再对四条钢丝绳的松、紧程度进行平衡调校，使它们的张力基本一致。

（六） 电动机的接线与试机
1、在联接电动机接线前，必须先行了解电控装置和接线要求、使用要求，做到先熟悉、后施工，以减少工作中的麻烦；通电前，必须对接线头进行核对复查。确认；
2、对电器电控装置，必须有防雨设施，以免雨淋日晒;
3、试车前，必须对卷扬机减速箱的油位进行检查，如油量不足，需加油至油标上线;对相关的钢丝绳绳扣、槽轮等，均需进行复检，落实安全；
4、试车时,如发现异常，立即停车,进行检查，修复；
5、经试机正常后，可投入运行；在生产期间，对双速机减速箱的油量、钢丝绳的润滑、糟轮装置等，必须进行经常的检查和保养。
（七）、附墙架
物料提升机的最大独立高度为12m，超过12m时，从底盘上方6m处开始每隔6m设一道刚性附墙，顶部最大自由高度6m。连接件采用48mm钢管，一端连在井字架角钢框上,另一端用扣件加横管固定在框架柱上或框架梁上,不得任意焊接架体，也不得连接在脚手架上。
安装精度要求：
l、其垂直偏差不应超过3‰，并不得超过200mm。
2、井字架截面内，两对角线长度公差不得超过最大边长的名义尺寸的3‰。
3、导轨接点截面错位不大于1。5mm。
4、吊篮导靴与导轨的安装间隙，应控制在5～10mm以内.
3。2 井字架的拆除
拆除作业前检查的内容一般包括：
1、查看提升机与建筑物的有无连接.
2、查看提升机架体有无其他牵拉物。
3、临时附墙架、缆风绳及地锚的设置情况。
4、架体基础和地基的连接情况。
拆除作业前，必须划定作业区，并设专人看守，以防高空物体坠落致伤.
拆除作业必须遵循先装后拆,后装先拆的原则.在拆除缆风绳或附墙架前，应先设置临时缆风绳或支撑，确保架体的自由高度不得大于6M.
拆除作业应在白天进行，夜间作业应有良好的照明。因故中断作业时，应采取临时稳固措施.
拆除作业中，严禁从高处向下抛掷物件。
3.3 安全防护装置
提升机应具有下列安全防护装置并满足其要求：
（一）、安全停靠装置或断绳保护装置。
1、安全停靠装置.吊篮运行到位时，停靠装置将吊篮定位;该装置应能可靠地承担吊篮自重、额定荷载及运料人员和装卸物料时的工作荷载.
2、断绳保护装置。当吊篮悬挂或运行中发生断绳时；应能可靠地将其停住并固定在架体上。其滑落行程，在吊篮满载时，不得超过1M。
（二）、楼层口停靠栏杆（门）。各楼层的通道口处,应设置常闭的停靠栏杆（门），宜采用联锁装置(吊篮运行到位时方可打开）。停靠栏杆采用钢管制造，其强度应能承受1KN／M水平荷载.
（三）、吊篮安全门。吊篮的上料口处应装设安全门.安全门宜采用联锁开启装置，升降运行时安全门封闭吊篮的上料口，防止物料从吊篮中滚落。
(四）、进料口防护棚。防护棚应设在提升机架作地面进料口上方。宽2。8m,高2。5m。其材料强度应能承受10KPa的均布静荷载.可采用50mm厚木板架设两层,上下层间距应不小于500mm.在出料口的开口位置，应作加强处理。
（五）、上极限限位器。该装置应安装在吊篮允许提升的最高工作位置。吊篮的越程(指从吊篮的最高位置与天梁最低处的距离）,应不小平3M。
当吊篮上升达到限定高度时，限位器即行动作,切断电源(指可逆式卷扬机）或自动报警(指摩擦式卷扬机）。
（六)、紧急断电开关.紧急断电开关应设在便于司机操作时位置,在紧急情况下，应能及时切断提升机的总控制电源。
（七)、信号装置。该装置是由司机控制的一种音响装置，其音量应能使各楼层使用提升机装卸物料人员清晰听到。
(八)、避雷装置.用10mm圆钢制成，接地电阻应小于10Ω。
（九）、安全网。架体外侧加围立网，满设防护。
（十）、高架提升机除应满足前面几点的规定外，尚需具备下列安全装置并应满足以下要求：
1、下极限限位器.
该限位器安装位置,应满足在吊篮碰到缓冲器之前限位器能够动作。当吊篮下降达到最低限定位置时，限位器自动切断电源，使吊篮停止下降。
2、缓冲器。
在架体的底坑里应设置缓冲器，当吊篮以额定荷载和规定的速度作用到缓冲器上时，应能承受相应的冲击力。缓冲器的型式，可采用弹簧或弹性实体.
3、超载限制器.
当荷载运到额定荷载的90％时，应能发出报警信号。荷载超过额定荷载时，切断起升电源.
4、通讯装置.
当司机不能清楚地看到操作者和信号指挥人员时，必须加装通讯装置。通讯装置必须是一个闭路的双向电气通讯系统，司机应能听到每一站的联系，并能向每一站讲话。
四、安全措施及安全注意事项
1、物料提升机的安装人员与拆卸人员应严格按规定顺序进行.
2、开工前，物料提升机安装技术人员应向安装人员进行质量安全和技术交底工作.
3、施工期间，所有安装人员必须听从安装技术人员指挥，吊装及顶升工作，统一行动,严格遵守高空作业的一切操作规程，吊装范围内设好安全标志和警示牌。
4、参加工作的安装与拆卸人员必须熟悉升降机的技术性能，除严格控制执行本方案外，具体操作技术还需按照说明书要求做，且物料提升机司机、安装维修工、质安员、电工、焊工严格实行持证上岗制度。
5、参加安装工作人员进入现场必须戴安全帽，高空作业系好安全带，穿防滑鞋，班前不得饮酒。
6、遇雷暴及六级以上台风时，应停止物料提升机顶升安装作业。
7、各部件之间的连接销轴、螺丝、开口销等必须使用生产厂家随机提供的专用件,不得随意自行代用。
8、物料提升机实行专电专用,电器设备安装要由专业电工进行。
9、物料提升机安装完毕必须经相关部门验收合格后方能使用,物料提升机的整机垂直偏差不得大于1/400。
10、风速超过13m/s(四级风以上）严禁进行安装,接高与拆卸作业。
11、拆卸架体基本按安装相反的次序进行。拆到哪一组附墙架时就拆那一组，决不可把所有的附墙架同时拆除。以防拆架时晃动甚至倒塌.
12、拆除作业一般在白天进行,夜间作业应有良好的照明。
13、因故中断作业时，应采取临时稳固架体的措施。作业中严禁从高处向下抛掷物件.高空安装人员务必系好安全带，戴好安全帽，架体周围2m以禁止站人，以防物体掉落伤人。
14、运载不许超过1000kg。物料不得超出吊篮。当长料在吊篮中立放时，必需采取防滚落和防倾倒措施；散装物必需装箱或装笼。
