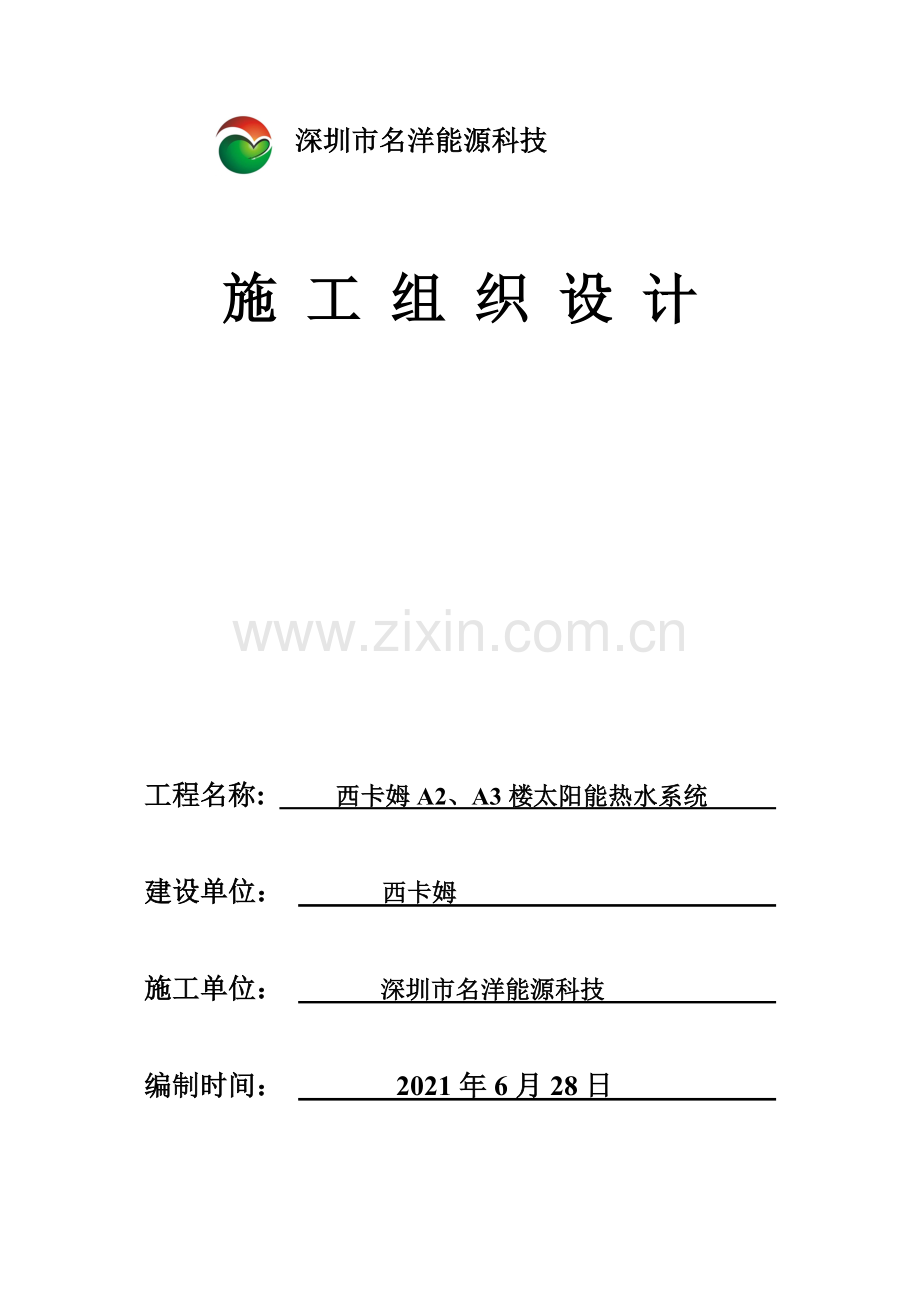

深圳市名洋能源科技

施 工 组 织 设 计

工程名称: 西卡姆A2、A3楼太阳能热水系统

建设单位： 西卡姆

施工单位： 深圳市名洋能源科技

编制时间： 2021年6月28日

目 录

一、编制依据 1
二、工程概况 2
三、施工进度计划表 3
四、施工部署 4
4。1 原则与目标 4
4.2 施工管理组织机构设置及施工设施准备 4
五、太阳能热水系统工程施工技术 6
5.1 技术准备 6
5。2 材料的进场吊装 6
5.3 安装施工工艺流程 6
5。4 集热器安装施工技术 6
5.5 保温水箱安装施工技术 7
5。6 水泵安装施工技术 7
5。7 管道安装施工技术 8
5。8 热泵机组安装施工技术 11
5.9 机组的调试 12
六、质量保证措施 13
6.1 质量管理控制 13
6.2 施工过程质量控制 13
七、安全保障措施 14
八、文明施工实施措施 15
九、应急措施 ……………15
9.1 应急准备 16
9.2 报警及救援程序 16

一、编制标准、规范
（1）《太阳能集热器》(GB/T—17581-1998)
（2）《平板性太阳能集热器技术条件》（GB/T6424-1997）
（3）《太阳能热水系统性能评定标准》（GB/T20215—2006)
（4）《太阳能热水系统设计安装及工程验收技术规范》(GB/T18713-2002)
（5)《建筑给水排水规范设计》(GB50015-2003)
（6）《太阳能集热器性能室内实验方法》（GB/T18794—2003）
（7)《太阳能热水器吸热体,连接管及其配件所用弹性材料的评价方法》(GB/T15513—95）
（8）《太阳能热水系统施工安装标准》（部标征求意见二稿）
（9)《建筑给水排水及采暖工程施工质量验收规范》(GB50242—2002）
(10)《建筑内部装修设计防火规范》(GB50222-95)
（11）《建筑装饰工程质量验收规范》（GB50210-2001）
（12)《建筑工程施工质量验收评定统一标准》（GB50300-2001)
（13）《建筑安装工程质量检验评定标准》(TJ305-75）
（14)《建筑电气施工质量验收规范》（GB50303—2002）
（15）《给水排水管道工程施工及验收规范》（GB50268-97）
（16)《设备及管道保温技术原则》（GB4272-92）
（17）《自动化仪表安装工程质量检验评定标准》（GBJ131-90）
（18)《建筑结构荷载规范》（GB50009—2001)
（19)《屋面工程技术规范》（GB/T50345—2004）
（20）《广东省建筑节能工程施工质量验收规范》（DBJ15-65—2021)
二、工程概况
本项目位于深圳市宝安区区。深圳市地处南亚热带，北回归线穿越北部,属南亚热带典型的海洋季风气候，夏无酷暑，冬无严寒，雨量充沛。全年平均气温20～22℃,平均相对湿度77％，市区年降雨量为1982.7毫米。深圳市年总辐射量自东南向西北递减，一般变化在4400～5000兆焦耳／平方米，月总辐射量最大值出现在7月份,高达510 ～550 兆焦耳／平方米。月最小值出现在2月份，只有230 ~250 兆焦耳／平方米。
根据本项目的用热水需求,在宿舍楼面上面安装404㎡太阳能集热器板+8台10P空气源热泵，可以满足一天24小时随时有热水使用.该项目用热水基本情况如下表：
项目
用水方式
每天总用水量
供热水温度
供热水方式
宿舍楼
集中式
72000
55°C
24小时或定时供水
本工程采用智能型太阳能热水全自动控制系统,实现了高效利用太阳能,最低限度地消耗辅助加热系统的能源(最大限度地节约电能），可自动检测和存储系统的任意数据（如产热水量、太阳能的热量等），可通讯传输，实现远程监控。

序号
执行的主要内容
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
1
材料准备
※
※
※

2
搬运材料从工厂到工地

※
※
※

3
集热器基础支架制作安装

※
※
※
※
※
※
※
※

4
太阳能集热器安装

※
※
※
※

5
上、下循环管安装

※
※
※

6
保温水箱安装

※
※
※

7
空气源热泵机组的安装

※
※
※

8
空气源热泵机组的调试

※

9
水泵安装

※

10
楼面冷、热水管安装

※
※
※
※
※

11
管道试压试水

※

12
管道保温

※

13
电气系统安装

※

14
系统调试与试运行

※
15
验收及培训

※
三、施工进度计划表

四、 施工部署
4。1原则与目标
施工原则：稳抓质量、保证进度、安全施工。
实施标准：按照施工规范以及施工工艺标准。
工程目标:达到合同规定工程要求，符合合格工程标准，争取优良工程。
4.2施工管理组织机构设置及施工设施准备
Ø 施工管理机构设置:
我们将以公司主管安装工程的副经理为首，公司其它各职能部室相协调，组建该工程项目经理部，进行项目施工管理。具体管理组织如下：

Ø 施工现场布置及水、电措施：
利用甲方提供的场地作为临时加工与材料堆放。施工用水、电密切与总包方配合，作好相应的临时用电、用水接驳与此同时做好安全工作。
Ø 劳动力及机具、材料准备：
为保证太阳能集热器板及管道安装的正常施工，安装时配备一个施工队，具体人员配备如下（其他工种配合）：
具体人员配备
序号
工种名称
人员数量
备注
1
现场生产总协调
1人

2
现场技术总协调
1人

3
电工
1人

4
安装工
2人

5
焊工
1人

6
调试工
1人

总人数
7人

先在顶楼楼面制作好太阳能集热器基础及支架,然后进行太阳能集热器板、保温水箱、管道及水泵等安装。整个施工过程不仅施工工艺复杂，并且现场交叉作业比较多。因此施工作业人员需服从现场管理人员统一指挥,统一安排.严禁进场作业不戴安全帽，严禁从高空抛扔废弃材料。

主要施工设备配备表
序号
设备名称
规格型号
单位
数量
备注
1
交流电焊机
Bx1—300 21KVA
台
1

2
砂轮切割机
D32x400
台
1

3
电动试压泵
40-SY，46/24，24MPa
台
1

4
冲击电钻
TE—22
把
2

5
液压钳
/
台
1

6
手电钻
/
台
2

7
万用表
MF14500
个
1

五、太阳能热水系统工程施工技术
5。1 技术准备
认真组织技术人员熟悉现场及设计图纸。及时准确地做出专业施工方法和制定各分项工程施工工艺措施。施工前技术部对项目工程人员进行方案交底，工程部再对焊工，安装工岗前进行技术交底,交底目的必须让每位参加太阳能热水工程的人员知道：施工流水线,焊接安装的技术要求，质量要求，各岗位人员的职责，各岗位人员的配合。
5.2 材料的进场吊装
对于重要材料设备，如太阳能集热器、管材、阀门、电线电缆等类型应符合设计要求，并具备出厂合格证、检测报告等。
材料进场时须经专人验收,并报监理工程师进行现场验收，验收合格后，才能用在施工中。本项目采用吊车+人工搬运，把进场验收合格后的材料吊装到楼面之上。
5.3 安装施工工艺流程
安装准备→太阳能集热器基础、支架制作与安装→热水器设备组装→管道安装→管道系统试压→管道系统冲洗→控制仪表安装→管道保温→系统调试运行。

5。4 集热器安装施工技术
集热器按规范要求试压。
(1）将集热器连通放在固定好的架子上，依次摆好；
（2）按每组的规格，将集热器连通;连通的集热器不得超过80平方
（3）连接集热器时,必须按以下规范操作:
（4）将双头铜帽取下，套在集热器铜管上；
（5)在铜管缠上3－4圈的生料带;
（6）双头的紫铜圈按顺时针方向套上已缠有生料带的铜管上,并扦入15mm处；
（7）在紫铜圈上缠5－6圈的生料带；
(8）将双头的直通套上铜管并与铜帽连接拧紧；
另一边的铜管操作重复①－⑤即可；集热板之间的距离为70mm，连接两快板时，必须用一个卡板件做标准，以保证距离达70 mm。
5.5 保温水箱安装施工技术
储热水箱内胆采用304＃1。0±0。1mm不锈钢制作,保温采用聚氨酯发泡保温工艺保温，厚度为60mm。，内胆采用亚弧焊接工艺，焊缝经防腐处理，确保长期无渗漏.水箱先在加工厂进行拼装制作，安装结束后，内外进行清理、去污.制作安装完毕后，作满水试验。满水试验合格,符合国家有关标准规定后，才能使用在该项目上面.
水箱基础采用混泥土梁制作而成,水箱安装前必须确保基础梁已经平整，而且排污口要安装在方便操作的位置。
5。6 水泵安装施工技术
Ø 水泵为整体出厂。即由生产厂在出厂前先将水泵与电动机组合安装在同一个
铸铁底座上,并经过调试、检验、然后整体包装运送到安装现场。安装单位不需要对泵体的各个组成部分再进行组合,经过外观检查，若发现有明显的与订货合同不符处，需要进行解体检查时，通知供货单位，由生产厂方进行.
Ø 整体水泵的安装必须在水泵基础固定的情况下进行。在水泵基础面和水泵底
座面上划出水泵中心线，然后将整体的水泵安装在基础上,套上螺丝和螺母,调整底座位置，使底座上的中心线和基础上的中心线一致.再在水泵的进水口中心和轴的中心分别用线坠吊垂线，移动水泵，使线锤尖和基础表面的纵横中心线相交；把0.1~0。3mm/m精度的水平尺放在水泵轴上测量轴向水平,调整水泵的轴向位置，使水平尺气泡居中,误差不应超过0.1mm/m，然后把水平尺平行靠在水泵进出口法兰的垂直面上，测其径向水平。再用水准仪或钢板尺检查水泵轴中心线的标高，以保证水泵能在允许的吸水高度内工作。当水泵找正、找平后，方可向地脚螺丝孔和基础与水泵底座之间的空隙内灌注混凝土，待凝固后再拧紧地脚螺丝,并对水泵的位置和水平进行复查，以防在二次灌浆或拧紧地脚螺丝中使水泵发生移动。
Ø 水泵配管的安装：
a、水泵配管应在水泵二次浇灌的混凝土强度达到75％以后，水泵经过仔细调整后开始进行.
b、吸入管应尽量减少弯头，靠近水泵处应有一段直管段，其长度要至少等于2~3
倍管径。水泵吸入管应有向水泵上升的坡度，坡度值应为0。005。
c、水泵配管安装应从水泵开始向外安装，不可将固定好的管道与水泵强行组合。水泵配管及其附件重量不得加设在水泵上，吸水管和供水管都应有各自的支吊架。水泵配管设减振软接头时，安装后的软接头不得受压。
5。7 管道安装施工技术
Ø 工艺流程：
安装准备→预制加工→干管安装→立管安装→支管安装→管道试压→管道冲洗→防腐(保温）→调试
Ø 安装准备:
1、认真熟悉图纸（包括管道图、相关设备图以及建筑、装修图)，核对各种管道的坐标标高是否有交叉，管道的排列间距是否合理，有问题及时与设计人员研究解决，并办好联系单手续。
2、根据图纸管道走向，划出需进行套管预埋，埋铁的位置，并配合土建进行托架、套管预埋、孔洞预留，预埋时要核对位置、标高，土建浇注混凝土后再次复核,以防楼板浇注时套管及预留孔洞发生松动偏位。
3、测绘安装现场，根据土建的给定标高，测绘管道的走向、标高、坡度等，并标注管径、阀门等位置，画出测绘草图。建设工程教育网
4、根据预算采购材料设备，并根据测绘划图对管件进行预制。
Ø 管道的预制、加工、安装要求:
本工程管道采用PPR管道，管道的材质与厚度应符合国家标准.
1. 施工工艺:安装准备→卡压式连接→管道试验→质量检查→成品保护
2安装准备：
2.1用专用划线器在管子端部画标记线一周，以确认管子的插入长度.避免脱出而造成实际插入长度不足，卡压后引起漏水（插入长度见表1）.
公称通径mm
15
20
25
32
40
50
65
插入长度基准值mm
21
24
39
47
52
64
2。2水管切断后不允许有外翻毛刺，以避免安装时水管插入管件刮伤橡胶密封圈，造成卡压后漏水。
2。3水管插入管件前必须确定水管插入长度并划线作好标记，并确认O型密封圈已安装的正确位置上。
2.4如水管插入管件过紧,不得使用油脂类润滑，以免油脂使橡胶密封圈变形,造成卡压失效而漏水（可用清洁水润滑)。
2。5将管子垂直插入卡压式管件中,不得歪斜，以免O型密封圈割伤或脱落造成漏水。插入后，立即确认管子上所画标记线距端部的距离,公称直径15～25mm时为3mm；公称直径32～65mm时为5mm。
3、管材的切割应采用专用切割机具。
3。1 管材应采用机械或等离子方法切割；采用砂轮切割或修磨时应使用专用砂轮片。
3.2. 管材端面失圆，而无法插入管件时，应使用专用整形器将管材断面整形至可插入管件承口底端为止。
4、 管材切口质量应符合下列要求:
4。1. 切口端面应平整,无裂纹、毛刺、凹凸、缩口、残渣等。
4.2. 切口端面的倾斜（与管中心轴线垂直度）偏差不应大于管材外径的5%，且不得超过3mm；凹凸误差不得超过1mm。
5、 热熔器的选用。PPR管道连接，应根据管道公称直径选用相应规格型号的工具。具体规格见表：
管道公称直径DN（mm）
15
20
25
32
40
50
65
80
100
热熔器规格
20
32
50
100
6、环压连接技术要求
6-1环压连接技术要求见环压连接技术参数表.
公称直径DN
管材外径D0
密封带长度L
锁紧槽外径D1
密封端外径D2
15
16。00±0.12
14。0±1。0
15。80～16.30
17.10～17.60
20
19.00±0.12
14.5±1。0
18.80~19.40
20.20~20。80
25
25。40±0.15
15.0±1.0
24。90~25.60
26.30~27.00
32
31.80±0.15
15。0±1。0
31。00~31。80
33。10~33。90
40
40.00±0。18
19.0±1.2
39.20～40.20
41。50～42.50
50
50。80±0.20
19。0±1。2
49.70~50。80
52.50～53.60
65
63.50±0.23
22.0±1.2
61.50～62.80
65。00~66。30
80
76.00±0。25
22。0±1。2
74。40~75.80
78。20～79.60
100
102.00±0。50
22.0±1。2
99。40~101。00
103。90～105.40
7。管道试验
7.1管道安装中应当分区，尽可能采局部完工局部试压的方法。
7.2一般水压试验压力为最高实际工作压力的1。5倍，试验压力后严密性保压时间不得低于30min。
8.质量检查
8。1安装完成后，我们组织人员对顶层的卡压式不锈钢管安装质量进行检查.
8。2抽查结果：主控项目管道消毒清洗时的用水不采用含氯离子的液体,采用0。03%的高锰酸钾消毒液进行消毒。（试压、冲洗、通水、消毒）全部合格,
8.3一般项目抽查100处,其中定性项目基本合格（管道外观压接不合格2处），定量项目（管道安装错位偏移）有7处不合格，合格率93%。
9.成品保护
9。1施工现场应保持清洁，文明操作，水管及管件不应与杂乱异物随意堆放和践踏。
10。2加强员工的成品保护意识教育，强调成品保护对施工质量保证的重要性；
10.3对已完工产品加强看护管理，做好留口处的包扎保护,防止异物进入管内.
10。4通过以上实施后,施工现场各个工种作业井然有序，成品保护良好。
Ø 支、吊架安装：
管道安装时,必须根据不同管径和要求设置管卡或吊架,位置应准确，设要平齐,管卡与管道接触紧密，但不得损伤管道表面。公称外径小于等于DN65时，管卡最小宽度为16mm；公称外径为DN80 和DN100 时，管卡最小宽度为20mm；公称外径为DN100 时,管卡最小宽度为22mm.
Ø 水压实验：
1热水管的试验压力，应为系统工作压力的2.0 倍,但不得小于1。5Mpa。
2 直埋在地坪面层和墙体内的管道,水压试验必须在浇捣和封堵前进行，试压合格后方可继续施工。
3热熔连接的管道，水压试验必须在管道连接24 小时后进行。
4水压试验应符合以下规定：
A、试验前，管道应固定，接头需明敷，且不得连接配水器具；
B、压力表安装在试验管段的最低处,压力精度为0。01Mpa；
C、从管段最低处缓缓地向管道内充水，充分排除管道内的空气，进行水密性试验;
D、对管道缓缓升压,升压宜用手动泵，升压时间不小于10min；
E、升压至规定的试验压力后,稳压1 小时，压力降不得超过0.06Mpa；
F、在工作压力的1.5 倍状态下，稳压2 小时，压力降不得超过0.03Mpa；
G、 试验过程中，,同时检查无发现渗漏,水压试验为合格。
H、 在30 分钟内允许两次补压，升至规定试验压力。
5水压试验合格后，将管端与配水件接通，以管网设计工作压力供水，将配水件
分批同时开启，各配水点出水应畅通.
5。8热泵机组安装施工技术
Ø 设备的布置应力求做到流程合理，排列整齐及操作和维修方便，同时尽量缩
短各种管道长度，并注意节约占地面积。施工热水组的布置和安装间距按施工图实施。
Ø 热水机组安装时排列成行，每行机组的操作面保持在同一方向。
Ø 将开关柜、控制柜等设在临近机组的地方,集中布置.
Ø 热泵机组的安装间距：
a.热水机组主要操作通道的宽度为1.0～1。2m,非主要通道的宽度不小于0.8m。
b.设备的外廓与开关柜或其他电气装置的距离为1。0m。
c。机组相邻安装时,两台机组间的距离保持1。0～1.2m。
d。热水机组的基础高度高出地面0.1m以上。
5。9 机组的调试
Ø 热水组的试运行准备：
1定热水机组通电预热才可以进行试运行。
2必须确认所有的系统中需要打开的阀门全部打开方可试运行。
3确认全部电气接线与控制电路检查后方可进行试运行。
4确认机组附件已经正确安装,接地线正确连接.
5确认电源电压与热水机组额定电压一致。
6确认漏电保护可以有效动作。
7确认排水顺畅.
8机组的进出风口无障碍物体。
Ø 机组试运行：
①用线控器（匹配)控制热水机运行,按照使用说明书检查下列各项：线控器开关是否正常.
②线控器各功能键是否正常。
③指示灯是否正常发亮。
④手动运行按钮是否正常.
⑤试运行时水箱的出水温度,用水水龙头出水温度的检测。
⑥排水是否正常。
⑦测试制热模式下是否正常工作。
⑧出水温度是否正常。
⑨运行时有无振动和异常声音.产生的风、噪音和冷凝水是否影响邻居.
⑩有无制冷剂泄漏。
⑾机组运行时候,调整每台机组的调节阀门，达到每台机组出口压力表读数一样。
⑿把系统的阀门打开，在每台机组独立调试后再进行联动调试，主要调试控制电路系统动作是否灵敏，以及控制的方式是否符合要求。

六、 质量保证措施
6.1 质量管理控制
建立健全质量保证体系，明确各级责任人，工程施工质量实行“工序质量"控制管理方法。对主要工序实行施工技术员事先技术交底;“现场看工”质量跟踪控制;质量员对“工序质量”过程检查。做到以工作质量保证工序质量，以工序质量保证产品质量.
工程质量及隐蔽工程验收严格实行验收制度.先自检合格,再报监理验收通过后，才能进行下一道工序施工。严格执行材料验收制度和原材料“取样封存”管理方法及“计量”管理制度。
项目部管理人员和劳务公司质检员在现场应及时发现问题，及时纠正、制止,预防质量事故。
加强岗位责任制,贯彻 “谁施工、谁负责,“谁操作、谁保证质量”的原则，严格实行工程、质量与经济责任挂钩，用经济手段确保工程质量岗位责任制的实施.
提前掌握天气预报信息，避开雷雨天气施工。
6.2 施工过程质量控制
根据对影响工程质量的关键特点、关键部位及重要影响因素设质量管理点的原则。针对太阳能集热器槽钢基础，在工期工序、材料吊装、化学螺栓锚固、整体组装四个管理点设立管理小组.
四个管理小组按工作的特性有不同的区别。工期工序小组是以经理部为主的，以提高工作质量为目的的“管理型”小组；其余三个小组是以“三结合”为主，以攻克技术难关或质量通病为目的的“攻关型"小组。
建立高效的质量信息反馈系统。专职质量检查员、技术人员作为信息中心，负责搜集、整理和传递质量动态信息给决策机构（项目经理部）。决策机构对异常情况信息迅速做出反应，并将新的指令信息传递给执行机构,调整施工部署，纠正偏差。形成一个反应迅速、畅通无阻的信息网。
现场质量检查员要及时搜集班组的质量信息，按照单独随机抽样法、分层随机抽样法、整群随机抽样法客观的提取产品的质量数据,为决策提供可靠依据。
用质量预控法中的因果分析图、质量对策表、开展统计分析.掌握质量动态,追踪“病症”并对“症”下药。
施工中开展全面质量管理活动，组织分工种、分专业的QC小组,开展PQCA循环,使基础工程质量全部符合施工验收规范.
实行质量否决权制度，上道工序质量问题一经发现,专职质量检查员有权下令下道工序停止作业。
建立“三检"和“专检”相结合的全面质量检验制度,对施工全过程进行质量管理控制，按国家施工验收规范及操作规程对每道工序进行检查控制，验收评定。
七、 安全保障措施
凡进入现场施工的人员，必须接受安全教育，具备一般的安全常识，掌握并严格执行现场安全施工纪律，执行“三宝”，并与项目安全部签订有关的安全责任制度。
进行施工技术质量交底的同时，必须进行安全交底，让施工人员施工前理解和掌握“干什么?怎么干？注意什么？”，明白有关安全施工的具体要求和操作方法，同时编制相应的安全技术措施。
安全部负责对一切用水、用电以及易燃、易爆物品的监督管理，加强对电焊、气焊等少数工种的管理教育。
施工现场临时用电,严格按照部颁«施工现场临时用电安全技术规程»要求执行；现场全部采用三相五线制，一机一闸，安装漏电保护器；所有手持电动工具均装有漏电保护器.
专用设备专人操作,机电设备由专人维修保养和管理,任何人不准擅自操作。
夜间施工要有足够的照明；重要部位、通道口处要有安全指示灯。
加强基坑护坡及周围建筑物的监测，随时报告情况，以便及时采取措施。
施工现场严禁吸烟，杜绝火种,严禁酗酒后作业.
施工现场安排人员及时清理落地灰，保持场容场貌整齐、干净.
雷雨时工人不要走近架子、架空电线周围10m以内区域,人若遭受雷击触电后，应立即采用人工呼吸急救并请医生采取抢救措施。
雨季施工应做好所有用电设备的检查，并对电箱进行有效的防护,振捣电机进行覆盖。
八、 文明施工及工地标准化管理
本工程实施施工现场标准化管理，创深圳市双优样板工地。
8。1 文明施工实施措施
1、工地实行围墙封闭施工，围墙内外按照中建CI要求粉刷和标示.
2、在施工现场，按分公司标准化手册要求设置图牌以及安全宣传标语、警告牌等。
3、设立专职调度员,对运输建材、垃圾、渣土、泥浆的车辆进行全面安排，统一调度.保证施工现场道路畅通，便于施工顺利进行.
5、建筑材料进场按施工总平面图规划堆放整齐，包装材料成方，散装材料成堆，做好标识。
6、场区的用电一律按总平面布置图电缆埋地，要求埋深按规范。工地道路硬化处理，排水明沟畅通。
7、现场施工人员统一着装，管理人员、操作工人按不同岗位、不同工种戴不同颜色的安全帽.
九、 应急措施
9.1 应急准备
1、物资:
1〉、在现场配制砂袋、钢管、夹板、挖掘机等材料、设备.
2〉、工地现场均配备常用应急药品，并不少于三个以上的止血急救包。
3〉、在通风不良的环境中进行有毒挥发气体的场所作业，必须配置三套以上防毒面具。
4〉、工地须按消防规定要求配置消防器材和设施，保证消防灭火的需要。
2、经费：
各单位要保证应急救援工作人员培训、装备所需经费的落实.
3、人员：
应急救援机构人员变动时，要及时进行调整和补充。
9.2 报警及救援程序
1、现场事故发生时，发现或得知事故现象的现场人员应立即向管理人员报告,项目经理、施工员、质安员应立即采取紧急措施救助受伤人员，防止伤亡事故扩大。
2、发生火灾事故除组织现场及时灭火外，应及时拨 119 向公安消防部门报警求援。
3、发生工伤事故现场无能力抢救或运送伤员往医院时，应立即向 120 求援。
4、现场管理人员在实行 1—3 点的同时，应及时向分公司、公司报告。
5、公司、分公司有关人员接到事故报告后应立即赶赴现场指挥救援工作，并同时向公司领导报告.
6、各公司接到报告后,应根据事故类别迅速向集团公司、安监局、市建委和公安部门报告。
7、对中毒事故或随时可能再次发生倒塌的事故，抢险时必须首先采取必要的安全防护措施后方可进行抢险救援。严防盲目施救而造成事故扩大化。
8、当需要调集其他分公司提供专业救援支持时，各分公司接到公司指令后应立即组织人员、物资由领导带队赶赴现场参加救援工作。
9、当发生三级以上事故或发生需要其他企业帮助实施救援的重大事故（隐患）时,启动公司应急救援预案，统筹全公司力量投入救援工作.
10、事故报告（报警）的基本内容.
〈1>、事故发生的时间、地点；
〈2〉、事故类型：溺水、触电、物体打击、机械伤害、坍塌、火灾;
〈3〉、联系人、 等.
根据本工程的特点及施工工艺的实际情况，认真的组织对危险源和环境因素的识别和评价，特制定本项目发生紧急情况或事故的应急措施，开展应急知识教育和应急演练，提高现场操作人员应急能力，减少突发事件造成的损害和不良环境影响。
附件:太阳能热泵辅助加热系统原理图

太阳能热水系统采购

报 价 文 件

报价人:
年 月 日

目 录
一、报价函 3
二、法定代表人身份证明书 4
三、法人授权委托书 5
四、资格证明文件 6
（一）营业执照 6
（二)组织机构代码 7
（三）商标注册证 8
（四）ISO：9000质量体系认证 10
（五）欧盟CE认证 11

五、报价一览表 .
六、报价物品技术偏离表 13
七、工程设计说明与控制 14
八、工程材料技术指标及运行性能描述 18
九、售后计划 20
十、山西部分工程施工案例 29
十一、合同原则 29

一、报价函
致：太阳能热水系统
我单位收到了太阳能热水系统采购谈判文件，经详细研究，我单位决定参加该项目的报价。
1、遵照《中华人民共和国合同法》、《招标投标法》、《政府采购法》的规定,我单位经现场考察和研究贵方的谈判文件后,愿以：人民币（小写）+++++++ 元（大写)+++++++,供货期 ++天承揽太阳能热水系统采购谈判范围内的所有供货及相关服务业务。
2、我单位接受谈判文件的所有规定和要求，并承诺在本报价文件有效期内，本报价文件对我方具有约束力，并随时接受中标。
3、我单位同意按照谈判文件的规定，本报价标文件的有效日期为开标后++天。如果中标,从开标至合同有效日期内,本报价文件继续有效。
4、如果我单位中标，我单位愿意按照谈判文件所规定的内容和我方报价文件的承诺保质、保量做好供货、交验、售后服务等各项工作。
5、除非另外达成协议并生效，你方的谈判文件、中标通知书和本报价文件是我们双方合同的组成部分。
6、我们愿意按照合同法履行自己的全部责任。
7、我们愿意提供谈判文件所要求提供的所有资料。
8、我单位同意按谈判文件要求支付投标保证金。
9、若我方中标同意按谈判文件支付代理服务费。
法定代表人:
报价人名称：
地 址:+++++++++++++++++++++++++++
邮 编：
电 话：++++++++++++
日 期: ++++年 ++月 +++ 日

二、法定代表人身份证明书

单位名称:
单位性质:
地 址：++++++++++++

成立时间: ++++ 年 ++ 月++++ 日
经营期限：++++
姓 名： ++++ 性 别: 男
年 龄： +++++ 职 务：

系 ++++++++++++ 的法定代表人。

特此证明.

报价人(公章)：
投标人代表(签字或签章）:
日　期：++++++

三、法定代表人授权书
致：

报价人：

授权人:

被授权代理人：

四、资质文件
一、注册证书二、组织机构代码（四）注册证五、ISO:9000认证六、欧盟CE认证
五、报价一览表

项目名称：山西省太阳能热水系统采购
项目编号：
报价人名称：
货币：人民币/元

序号
品名
品牌
规格型号
数量
合价
质保期
供货期

1.
保温水箱

5吨
1

三年
10天
2.
集热器

58—1800/25
24

三年
10天
3.
真空管

58-1800
600

三年
10天
4.
支架

58-1800/25
24

十年
10天
5.
控制柜

HP—8
1

一年
10天
6.
电加热

DN40
3

一年
10天
7.
水泵

PH—101E
1

一年
10天
8.
水泵

PH—041E
1

一年
10天
9.
管件

DN25-DN40
1

五年
10天
10.
保温

1

一年
10天
11.
综合布线

1

一年
10天
12.
其它附件

1

一年
10天
13.
运费

1

14.
吊装费

1

15.
安装费

1

16.
税金

1

报价人（公章）:
报价人代表(签字或签章)：
日　期：
六、报价货物技术偏离表
项目名称：山西省++++++太阳能热水系统采购
项目编号:++++++++++
报价人名称：++++++++设备
包号
序号
货物名称
数量
谈判文件技术
规范、要求
报价文件
对应规范
偏离情况
备注

1
集热器
24
相符
相符
无

2
保温水箱
1
相符
相符
无

3
水泵
2
相符
相符
无

报价人（公章) :
报价人代表（签字) ：
日 期：

七、工程设计说明与控制
1、系统方案设计
根据贵学校的用水方式，用水总量并结合辅助加热的运行方式,在正常设定的工作时间段内（一般为12小时）所制取的热水完全可以达到并超出每天的用水量。供热水方式可实行分时段或全天候24小恒温供热水控制,完全能保证贵学校楼内所有房间在1小时之内全部用到足够的合乎要求的恒温热水。
2、设计要点
A、自动控制:整个系统会自动控制，根据设定时间自动加热，自动补充冷水，自动供应热水。
B、为了防台风，水箱设计为圆柱体。
C、已充分考虑热水箱承重问题：设计和施工
