烟囱电动提升系统拆除施工方案.doc

编号：Ⅲ-JD-JZ-016-3- #1、#2机组烟囱电动提升系统拆除施工方案
1工程概况
1.1工程概况:
本工程为陕西国华锦界煤电工程#1、#2机组烟囱工程。＃1、#2机组烟囱为套筒式烟囱，内筒为钢内筒，钢内筒直径为9.2m,顶标高为210m;外筒为钢筋混凝土结构，混凝土外筒高207m,出口处内直径为13m，0m处内直径为20m.烟囱中心坐标为：A=669.04，B=1076.25。±0.00m相当于黄海高程1153.00m。
烟囱筒身于2005年8月11日结顶,现在电动提升系统具备拆除条件。
1.2 工程量
序号
名称
单件重（t)
数量
总重（t）
备注
1
操作架提升架、电机、丝杆、架子挑出平台及操作架提升架销块
1.5
16
24

2
轨道模板
0.103
48
4.944

3
补偿模板
0。018
48
0。864

4
摇头扒杆
0.49
1
0。49

5
支模、拆模平台
2.5
2
5

6
辐射梁
0。7
16
11.2

7
辐射梁钢圈及拆模平台钢圈辐射梁等
5
1
5

8
提升系统栏杆、爬梯
0。8
1
0.8

9
临时避雷针
0。1
2
0.2

10
电气控制柜
0。3
1
0。3

11
1吨卷扬机
0.2
1
0.2

12
各层平台钢丝绳
0.2
1
0.5

13
3吨卷扬机
0。8
1
0.8

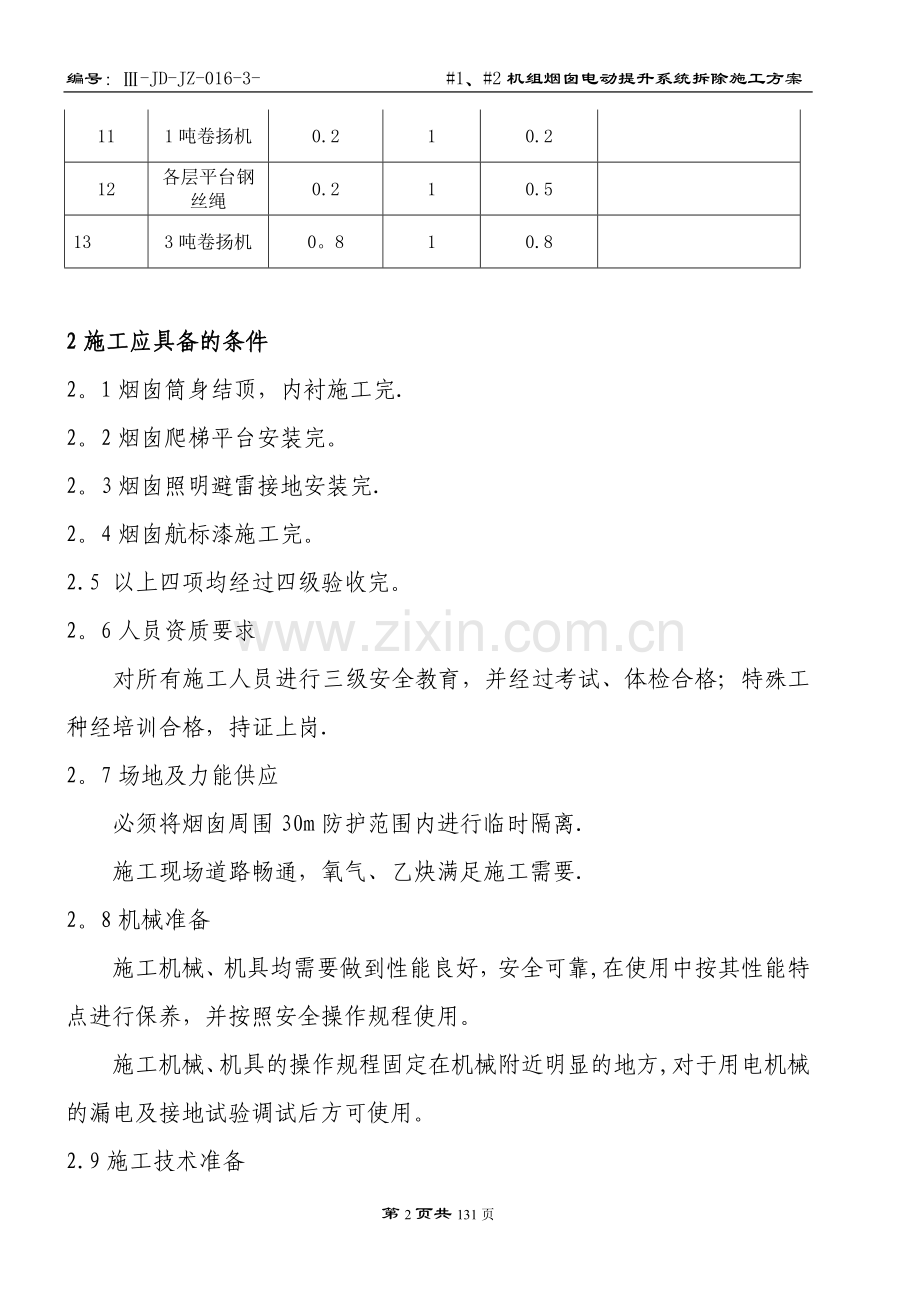

2施工应具备的条件
2。1烟囱筒身结顶，内衬施工完.
2。2烟囱爬梯平台安装完。
2。3烟囱照明避雷接地安装完.
2。4烟囱航标漆施工完。
2.5 以上四项均经过四级验收完。
2。6人员资质要求
对所有施工人员进行三级安全教育，并经过考试、体检合格；特殊工种经培训合格，持证上岗.
2。7场地及力能供应
必须将烟囱周围30m防护范围内进行临时隔离.
施工现场道路畅通，氧气、乙炔满足施工需要.
2。8机械准备
施工机械、机具均需要做到性能良好，安全可靠,在使用中按其性能特点进行保养，并按照安全操作规程使用。
施工机械、机具的操作规程固定在机械附近明显的地方,对于用电机械的漏电及接地试验调试后方可使用。
2.9施工技术准备
编制切实可行的施工方案、审批手齐全,并向管理层、操作层交底。
3施工主要机具及材料
主要施工机具设备一览表
序号号
机械设备名称
型号规格
数量
备注
1
卷扬机
3t
1台
电动提升拆除用
2
卷扬机
1t
1台

3
对讲机

4个

4
倒链
5t
8个

5
倒链
2t
6个

6
火焊

2套

7
施工电梯
SC200/200
1部

8
钢丝绳
6×37＋1
φ15
260米

9
棕绳
φ20
300米

4施工方法、步骤及工期要求
4.1.拆除顺序及施工方法
4.1。1拆除顺序辐射梁落于筒首上1.5米进行临时加固→操作平台作临时栏杆→拆除马达、丝杆→拆除轨道模板、内补偿模板→拆除外操作架→拆除支、拆模平台→临时吊挂中心鼓圈→拆除拉索→拆除辐射梁
4.1。2筒首结顶后，在烟囱顶上，辐射梁下面下好埋件，操作提升架马达，将辐射梁向下放到筒首临时加固柱上，使辐射梁及其所吊挂的平台直接使到筒首上，将操作架与辐射梁彻底分开。
4.1。3在辐射梁放稳后,在辐射梁上焊接25×1.5的钢管和Φ12钢筋两道做出临时栏杆，并在梁头焊上Φ16光圆钢筋作的吊鼻子，并在吊鼻子内穿Φ11钢丝绳，供拆除人员系安全带使用.
4.1。4上边两部工作做完后，切断16组马达的电源,并利用外操作架和外平台，将马达和丝杆拆下，倒运到操作平台上，利用电梯运到0m。拆除马达时注意保护马达和变速箱，防止碰坏。
4.1.5马达和栏杆拆除后，开始拆除外操作平台和操作架.拆除时作业人员将安全带系好，系在辐射梁上准备好的钢丝绳上,首先将外操作平台的安全网拆掉,之后将挂安全网的钢丝绳拆下，盘成卷运到0m.这些工作完成后，拆除操作平台的控制箱运到0m。之后拆除摇头扒杆，方法为：用气割切断由电梯运下.之后利用摇头扒杆的3t卷扬机拆除操作架顺序的在每根辐射梁上挂单门滑车，操作3t卷扬机将钢丝绳通过滑车挂牢操作架，之后用5t倒链略向上提起操作架，拔出操作架销子后，再将其慢慢放下到3t卷扬机受力拆除倒链滑出轨道， 在拆除之前，先在操作架下方系好Φ20mm的麻绳作缆风绳，缆风绳长300m。在0m地面站人，拉住缆风绳，操作卷扬机将操作架放到0m。用上面方法逐一拆除操作架共16件。拆除时钢丝绳和辐射梁角磨损处，加半圆钢管。拆除时，下方设监护人,避免立体交叉作业.
4.1.6里侧的拆模平台、支模平台等零星设施利用上部的3t卷扬机或电梯拆除,滑轮吊点固定在鼓圈上。
4.1。7拆除辐射梁时滑轮吊点固定在鼓圈上，用3t卷扬机吊住一头从烟囱内部顺直放至0m。
4.1。8所有附件拆除以后，只剩下中心鼓圈，中心鼓圈利用在筒壁上下4个吊鼻子,人员站在施工电梯内切碎拆除。
5施工应达到的质量标准
拆除时注意做好成品保护工作,严禁划伤筒身航标漆.
6安全及文明施工要求
6.1所有参加拆除作业人员必须系好安全带，衣着灵便，穿防滑鞋，并经体检合格。
6.2参加作业人员必须经过交底双签字，熟悉整个拆除过程。
6。3拆除作业时，必须有专职安监人员现场进行监护。
6.4拆除现场下方必须设监护人，严禁无关人员进入拆除区域.
6。6大风及雷雨天气严禁施工。
6。7拆除作业尽量避免夜间施工.
6.8每班作业时要检查卷扬机及钢丝绳卡具的完好情况，如有问题及时处理。
6.9卷扬机由专人操作，吊装时由专人指挥。
6.10施工电源应有可靠保证，防止突然停电6。1安全施工要求
6。11全体施工人员必须遵守《电力建设安全工作规程》和《电力建设施工安全管理规定》，必须遵守公司和项目经理部的各项安全管理制度。
6。12安全警戒区必须设置或悬挂明显的标志,非施工人员不得随意进入施工现场.
6。13 电梯操作人员必须经过培训方可上岗，在运料过程中，要注意的外露长度，不碰撞其它物件.
6。2作业危险点
序号
危险点
控制措施
负责部门
备 注
1
不正确使用钢丝绳
1．安全系数：绑扎绳10倍，千斤绳6～8倍。
2．保持良好的润滑状态,严防打结和扭曲。
3。严禁与任何带电体接触,重物棱角处垫好管皮、方木。
4.机械运动中不得与其他物体摩擦，穿过滑轮时,不得有接头。
5。编结时，长度大于钢丝绳直径的15倍,且不小于300mm。
施工作业队实施
项目部安全部门监督

2
钢丝绳打绳夹处断裂
1. 绳卡压板应在主绳一侧,间距不小于绳直径的6倍，绳夹数量4～6个。
2. 采用放出安全弯的方法见识连接情况.
项目部安全部门

3
滑车组吊物时卷扬机松动或钢丝绳断裂，物件坠落
1． 卷扬机设置稳固，导向滑车与卷扬机中心一致。
2． 卷筒与导向滑车轴线间距不小于卷筒长度的20倍。
3． 卷筒钢丝绳顺序排列，工作时最少保留5圈。
4． 严禁吊物与其他物体碰撞或卡涩。
5． 穿过滑车的钢丝绳夹角范围内，严禁有人通行或逗留。
6． 在受力方向变化较大的场合或高处作业，用吊环式滑车。
7． 开门滑车使用时,要将开门的钩环锁紧。
施工作业队实施
项目部安全部门监督

4
卸扣错误使用
1. 卸扣不得横向受力。
2. 卸扣销子不得扣在活动性较大的索具内.
3. 不得使卸扣处于吊件的转角处，可加衬垫或加大规格。
施工作业队实施
项目部安全部门监督

5
倒链链条断裂或滑落
1. 使用前认真检查，并经负荷试验合格。
2. 严禁超载或双链改单链使用.
3. 链条严禁纽结，操作时严禁站在正下方。
条严禁纽结,操作时严禁站在正下方.
4. 吊起重物后，如需长时间停留应将手链固定，并在重物上加保险绳。
5. 多台倒链抬同一重物应降负荷50%使用。
6. 倒链的刹车片严防沾染油脂.
施工作业队实施
项目部安全部门监督

6
指挥信号不明，司机误操作
1. 起重工与司机应熟悉指挥信号,并加以明确。
2. 工作时精力集中。
3. 采用哨声与旗语或手势配合。
4. 信号不明，司机可拒绝操作，切莫想当然。
5. 持证上岗。
施工作业队实施
项目部安全部门监督

7
不按“五步工作法”进行起重作业
1. 吊运物件前应明确物件重量、重心位置，认真观察吊运通道、安装位置及周围环境.
2. 明确吊点和吊装方法，知晓吊装过程中吊物所处的各种状态及起重设施的各种受力情况。
3. 绑扎牢固，用吊耳、梁、柱等承力结构要经较核对于重要物件和薄壁件，要较核吊点、并加强。
施工作业队实施
项目部安全部门监督

8
其他
起重用索具、小型工器具、一经破损达报废标准,便不得延用。
施工作业队实施
项目部安全部门监督

6.3文明施工要求
6.3.1施工的在岗人员统一着装,配戴胸卡.
6.3。2施工场地周围设立围栏和安全通道,场地平整干净。
6。3.3施工电源、闸箱要标准化、规范化,线路布设合理，走向安全.
6.3。4施工场地周围设专人清扫,确保建筑垃圾及时运走，场地干净.现6.3.5场材料器具码放整齐，做到工完料净场地清。
6。3。6树立施工人员的成品保护意识，不破坏混凝土表面和边角。
6。3.8建立文明施工责任制.
6。3。9工程施工期间严格执行《电力建设安全工作规程》和《施工现场文明施工管理规定》，争创文明工地。
7应注意的质量问题
8应提供的质量记录
9编制依据
《北京电建施工方案编制规定/程序文件》
《DZSM-Ⅳ型烟囱电动提升模系统图》
《电力建设安全工作规程》（火力发电厂部分）
《电力建设安全施工管理规定》
《建筑施工手册》
《施工现场临时用电安全技术规范》（JGJ46-88）
第10页共131页

石油化工厂锅炉厂房烟囱新建与烟囱拆除的施工组织方案
编辑单位：江苏烟塔高空建筑安装防腐 编辑者：陶晓斌

一、 编制依据及原则
(一）编制依据
1、某炼油化工总厂煤代油工程（卸煤沟）施工招标文件;
2、标前会议精神和答疑纪要;
3、现场自然状况调查咨询资料及地质勘察报告；
4、施工单位历年参与类似工程施工经验、施工能力及类似工程的科技成果;
5、国家和行业与本工程相关的施工规范和技术标准。
（二）编制原则
1、根据业主对本工程的竣工交付使用期限,保证建设项目按期或提前完成；
2、遵循本工程建筑施工的特点和规律，在合理安排施工顺序的基础上，充分利用时间与空间，实行平行流水和立体交叉作业，在保证工程质量的前提下，努力加快建设速度，缩短施工工期；
3、切实贯彻国家有关标准，施工验收规范和操作规程，积极推动全面质量管理,坚持质量第一；
4、采用多层次技术结构和技术政策，因地制宜地选用既先进又切实可行的技术方案和一切技术组织措施；
5、做好人力、物力的综合平衡，确保均衡施工,尽量利用原有设施为施工服务，减少临时设施，节约施工用地;精心作好施工现场的平面布置，减少现场物资倒运工作，做到文明施工。妥善安排冬雨季施工项目，确保全天候施工;
6、制定切实可行的安全措施和环保措施,确保安全施工和减少施工公害和环境污染.
(三）、编制说明
1、在认真阅读招标文件的基础上，深刻领会和贯彻业主对投标单位的具体要求，充分理解和研究本工程的重点项目的技术、工艺、质量等课题，并结合施工现场的自然环境，周围建筑物及地下管线等条件的约束情况,编制本施工组织设计，力求方案先进可行,组织科学合理，方法经济适用;
2、本施工组织设计严格按照项目法管理的要求，自始至终实行全员、全过程、全方位严密监控，确保实现业主规定要求的质量、安全、工期目标，通过对施工方案的比选、细化和完善，形成操作性较强、安全可靠的施工组织设计;
3、本方案不仅是提供业主评审委员会进行评审的资料，而且中标后也将成为合同文件的有效组成部分和实施本工程的重要指导性文件；
4、在施工组织设计过程中,积极采用新设备、新材料、新技术、新工艺,切实做到精心组织、精心施工，密切业主、设计单位和监理单位的配合，保证充满信心地完成业主交给的工程施工任务。
二、工程概况
（一）工程简介
卸煤沟和汽车卸煤斗工程位于某炼油化工总厂煤代油工程的西南侧，为单跨两层排架式工业厂房.厂房标高±0.000相当于绝对标高19.30m。东西长190.5m，南北宽未定，边跨柱距为6m,设计抗震裂度为7度。
本工程的地下结构为钢筋砼箱形结构，有防水要求，上部结构为预制钢筋混凝土牛腿柱结构,屋面采用大型屋面板封闭，在-2。540处设有吊车梁，纵向两侧砌砖围护，围护墙采用240砖墙,用M5号水泥砂浆砌筑,砖为MU10标号机制粘土砖。
（二）、自然条件
地下土质状态：地下水位标高及涌水量由当地土质勘探部门提供相关报告。
气象情况：基本风压0.35KN/M2，基本雪压0.4KN/M2。
(三）、施工条件
现场除有预制基础桩的预制平台外,比较平坦，有业主提供的供水、供电设施，满足三通一平条件.业主给定工期为212天。根据现场实际情况及各项工程设计圬工量,结合我单位对类似工程施工经验和综合能力，依照对该工程合理的施工组织、承诺，我单位计划该工程施工工期为190天，照比给定工期提前22天竣工。
（四）、主要工程量
根据招标文件的图纸计算得出的工程量（见：主要工程数量表）。
主要工程数量表
序 号
工 程 内 容
单 位
数 量
备 注
1
现浇构件混凝土
m3
693

2
预制构件混凝土
m3
353
3
钢构件制作
t
716.5
4
墙体砌筑
m2
967
5
墙体抹灰
m2
10136
6
屋面压型钢板
m2
16393
7
墙板安装
m2
6784
8
排水管
m
1170
9
工业灯具
套
294
（五）、工程特点
1、施工工期按照业主给定的4个月要求，特别紧张，需要各工序的衔接配合有序,并应组织24小时连续施工，保证进度计划的落实和实现；
2、地下施工作业量大，地质状况未明确，应作好充分的技术和施工准备;
3、分项工程施工相对集中，在物资材料供应和施工人员的安排等方面要统筹合理、均衡配置；
4、基坑开挖支护和地下水排出和地下砼结构大方量砼浇筑及上部结构吊装是保证施工工期和施工质量的重点和难点,在施工准备过程中必须重视和严格控制;
5、地下和地上的结构设计简单规正，可组织起有效连续的平面平行流水和立体交叉施工，确保工期要求的顺利实现。
三、施工总体部署
根据本工程特点、工程数量和施工条件，按照业主给定工期和定额工期综合考虑要求，结合本单位生产能力和类似工程施工经验，在施工过程中应遵循以下原则组织施工：精选人才，优配设备;科学管理，精心组织；全面展开，突出重点;保证平面流水和立体交叉施工作业合理有序、连续均衡地进行。
（一）、项目组织机构
1、建立项目经理部
由企业法人授权具备项目经理资质的项目经理负责履行工程合同.在施工企业组织机构的领导和管理下,组建高质高效的项目经理部（详见:项目部组织管理机构图），对施工项目负责。建立健全各项规章制度，统筹全部工作，做好资源配置、人员安排、信息处理、外部协调等组织计划工作，有机的使管理机构与项目业务和生产经营系统成为一体,形成动态管理功能齐全，组织严密的系统。
2、施工队伍部署
根据工期要求、工程数量及专业化机械化施工要求拟投入三个队伍，土建队230人，结构队60人,机械队40人，施工人员(含项目部管理人员20 人）总计350人，各队之间是有机联系的整体，队伍之间相互配合、相互协调,加强与业主指定队伍的联系.确保施工的正常运做及符合网络计划管理，求得连续均衡和高效施工，确保工期、质量、安全、文明施工等各项经济技术指标满足合同要求。

项目部组织管理机构图

(二）施工总体方案
1、在采用平行流水和立体交叉作业的情况下，应遵守“先地下后地上，先主体后围护，先结构后装修，先土建后安装”以及“外装修由上而下;砌筑由下向上;装饰由上向下"的原则.保证各工序的均衡、连续和高效的施工，要求上道工序为下道工序的开工创造施工条件，下道工序的施工保证上道工序的成品完整不受损坏，确保工程质量全面创优。
2、充分利用平面、空间和时间组织立体交叉作业，要密切围绕主体结构组织施工，注意抓好钢筋工程，模板工程，砼工程、装饰工程、电气工程、水暖工程等主要工序，为及早插入装修和各专业工序的施工创造条件，避免产生窝工和装修高峰，加强网络计划管理，求得均衡施工。
3、采用新技术、新工艺、新设备提高施工产品质量和施工进度。提高机械化施工水平，实现低耗高效，提高预制构件、半成品制作的工厂化和装配化施工能力，满足规范的技术质量要求。混凝土采用集中拌合站电气控制配料，混凝土输送泵送料到布料点.玻璃幕墙和铝合金板加工采用工厂制作，现场专业工具装配。模板采用竹木复合板定型装配.

合同签定后，应立即组织施工人员进场。在施工准备结束后，为保证施工流水的正常展开,卸煤沟和汽车卸煤斗的基坑开挖同时施工。基坑开挖前，进行地下水位及其涌水量的勘测，确定基坑排水方案.机械开挖至设计标高30cm时,须采用人工配合挖掘机清底.验槽后做C10砼垫层。
在上述工程进行的同时，底版和墙板钢筋已完成下料,满足钢筋绑扎需要，
（三）施工区段与任务划分
1、施工区段划分
根据本工程的结构特点和施工进度计划安排将整个施工过程划分四个施工阶段:基坑开挖阶段；地下结构及构件制作阶段;地下防水及地上结构吊装阶段;墙体围护及装饰阶段.各施区段应结合工期要求，合理地组织施工，以确保工程质量和工程进度。
2、流水段划分
根据厂房的结构形式和施工组织安排要求，确定施工流水段的划分.本工程共划分四个施工流水段：基坑开挖及基础底版钢筋砼施工流水；墙板、顶板、卸煤斗及轨道梁钢筋砼施工流水；地上结构安装施工流水；墙体围护及装修施工流水。流水施工与机械设备的配备、劳动力的协调、材料周转等都有密不可分的联系，在施工中要注意工序的衔接，确保流水作业合理均衡地展开施工.
3、施工任务划分
本工程的基础承台和主体工程由土建队负责施工，室内外给排水及其设备安装工程、电路配线及其供电设备安装工程、屋面结构吊装由安装队负责施工,钢构件的号料、下料、拼装、焊接由加工队负责施工。建设单位指定厂家的材料、设备的施工由业主指定队负责，施工任务划分及其工程量见施工任务划分表。
四、主要项目施工方案及施工方法
（一）测量定位
本工程未给定坐标和高程控制网，根据工程场地情况和建筑物的形式，应在施工现场建立施工平面控制网和高程控制网，并在施工中,针对不同部位采取相应的测量放线方法，保证建筑物的整体位置正确性,满足城市规划设计要求。
1、建立施工平面控制网
采用导线测量法建立的施工平面控制网、建筑方格网应以建筑物的主轴线为基础，坐标网的布置与主建筑物轴线的方向
以相平行为原则。建筑方格网的修正和加密工作完成后，应对方格网采用分别平差法进行全面的实地检查测量,应满足规范要求的方格网精度要求，报检签证后，应采用Ⅱ级布设控制，在无施工干扰的网点上埋设永久性标桩。

施工任务划分表

131

2、建立高程控制网
采用Ⅳ等水准测量方法建
立高程控制网，联系于坐标网
的永久性标桩上,坐标点的埋
设方法见右图，作为可靠推算
高程的依据。对于测量标桩，
应采取适当的保护措施，防止
受到毁坏和扰动。
3、轴线测量放线
将轴线的交点定位，设置龙门板桩引标高上桩，并应测设引桩，它根据建筑物主轴线控制点，是向上层投测轴线的依据,高程观测点应在柱子校正后二次灌浆前引入，以保持沉降观测的连贯性和稳定性。
4、施工沉降观测
根据工程进度,地基土质等情况，初期每一天测量一次,15天后每3天检测一次，用水准仪进行闭合观测，分析其变化规律,观测过程中，应做到四定：固定人员观测和整理数据;固定使用水准仪和水准尺；使用固定的水准点；按规定日期、方法及路线进行观测。
(二）基础承台和联系梁施工
1、土方开挖及回填
轴线定位测量验收后，用石灰放出开挖边线，并设龙门板标定开挖标高和轴线，采用人工配合机械挖槽至基底15cm左右，桩芯土和基础柱高以上15cm左右，采用人工开挖及清理地基至标高，避免扰动和破坏地基土.开挖过程中严禁破坏和扰动预制钢筋混凝土桩.破桩处理桩头时，应保证桩基和预留钢筋的锚固长度，并不得使钢筋扭曲变形，注意保护桩顶和钢筋，预留钢筋按设计要求有角度弯型.引测轴线和标高至基底,支立垫层模板，浇筑C10混凝土垫层，表面平整后用木抹拉毛处理，浇水养生至垫层达到强度后，重新放线定位，引轴线至混凝土垫层上，弹出承台的边线设计尺寸。
土方回填分二次进行:承台施工完毕后，开挖基础梁沟槽时，将土方回填到承台处，分层(30cm）将土方摊平，采用蛙式打夯机夯击密实，填至杯口顶面以下15cm为第一次回填结束。地梁安装完毕，砌砖至室内地坪标高以上30cm后进行二次回填。
2、杯形基础和联系梁
3、混凝土工程
砼采用砼输送泵，
泵送布料入模。砼供应必须保证砼泵能连续作业，输送管线要直，转弯宜缓，接头应严密。
浇筑前的准备工作：(1）首先清理钢筋内的杂物及模板油污，并浇水湿润，经验收合格后方可进行浇筑；（2）检查模板的位置、标高、截面尺寸是否与图纸相符，模板的支撑是否牢靠,拼缝是否紧密，以免在浇筑过程中发生变形，走动和漏浆；(3）检查钢筋的位置规格、数量是否与设计相符，检查预埋件、预留孔洞是否安装好，垫块及垫铁是否垫好。（4）对施工机具进行检查，保证正常运转，同时配有专职技工，随时检修，保证水、电不中断。
浇筑混凝土时,应注意防止混凝土的分层离析。柱梁这些砼构件截面比较小，但钢筋较密的特点.浇筑时,先浇筑柱，再浇筑梁板。振捣时采用插入式振捣器“快插慢拔”垂直振捣，避免碰撞钢筋、模板、预埋件等。
楼板厚度较薄,钢筋又较多.浇筑砼时,先搭设施工便道，防止人为践踏钢筋，浇筑时，先用振动棒把砼振密实，再用平板振动器振动,振捣完成，用木抹子抹平拉毛，浇筑完成,需洒水进行养护。
施工过程中的质量检查：检查砼组成材料的质量，检查砼的坍落度，砼配合比，由于外界影响而有变动时，应及时检查。
强度检验：检查混凝土的质量应做抗压强度试验,当对砼有抗渗要求时，还需做抗渗试验。砼强度的试件，应在浇筑地点制作，制作组数按以下规定：同配合比100m3砼取样不少于一组，每工班浇筑同配合比砼不足100m3,取样不少于一组,现浇模板，每层取样不得少于一组。
外观检查：砼结构拆模后，应从外观检查其表面有无蜂窝，麻面、露筋、裂缝、孔洞等缺陷情况,预留孔道是否畅通无堵塞，如有，制订纠正预防措施，杜绝类似情况发生。

（1）钢筋和模板
按钢筋下料分类标识牌对号提料,按轴线顺序进行承台的钢筋绑扎，注意主筋位置和保护层厚度，满足图纸的设计要求。由于承台数量比较大，为加快施工进度、保证构件截面尺寸和外表美观。承台模板采用组合钢模板按台阶分段拼装固定.有联系梁处应与梁的模板连接，各台阶模板的相对位置要固定结实，以免浇筑混凝土时模板移位，杯形基础的芯模采用楔形木条与钢模组合,用螺栓连接成整体。根据杯口截面尺寸和数量要求各加工制作3套，在施工中倒用。在支立加固好的基础模板顶面上投测轴线点，由施工人员拉线设置.杯口芯模，用仪器检查调整并固定牢靠，使其位置、标高、尺寸误差满足
“0～+10mm”,经复检合格
后再浇筑混凝土.杯形承
台基础模板安装如图示。
组合模板安装固定完毕
后，应按《组合钢模板技术
规范》（GBJ214—89)的有关
规定，进行全面检查，必须
符合施工设计要求。各种连
接件、支承件、加固配件必
须安装牢固,无松动现象，模板拼装缝要严密。
(2)混凝土浇筑
用机动小翻斗车运输混凝土至现场卸入混凝土槽内 ，人工把混凝土倒入模内,采用Ф50插入式振捣棒振捣。在浇捣过程中，严禁振捣棒直接触及芯模，施工人员也不得踩踏芯模。以防止芯模移位,当混凝土达到初凝（手指按压时，混凝土表面无痕迹）后,采用导链支架提升法拔出芯模，不允许振动提模，而且保证不碰坏杯口混凝土表面的棱角.
拆模后，浇水养生，使混凝土强度达到设计强度30％时,对杯口内壁进行凿毛处理，凿成细麻面，处理时应轻击混凝土表面,并使杯口底部整平低于设计标高10mm，以便在安装柱子时砂浆找平。清理混凝土残渣干净后,在杯口注水试验,24h不发生渗漏现象为合格。边模拆除，验收承台基础合格后，用木板封盖杯口，然后再回填土方。
检查砼组成材料,砼配合比和坍落度的质量，砼应做抗压强度试验，并出试验报告单，应按《普通砼力学性能试验方法》（GBJ81—85)的规定执行，必须满足设计要求，对施工过程的砼工程质量进行跟踪检查和预控,及时提出整改方案，保证砼的外观质量内实外光。
（3)地下室卷材防水施工
地下防水工程等级为一级设防，采用外防内贴法的三油二毡卷材防水，施工方法见外防内贴法卷材防水图。其施工流程为：基层处理→永久性保护墙→抹1:3水泥砂浆→刷冷底子油→底板防水层→水泥砂浆保护层→墙面处理→刷冷底子油→墙面防水层。卷材防水材料必须有产品出厂检验证和合格证,且应对其主要性能指标,现场取样做试验报告，操作人员有防水专业上岗证书。

1）铺贴卷材的基层应坚实、平整，基层相邻两面构成的阴阳角处，应做成圆弧形，找平层干燥后,涂刷冷底子油，干燥后方可铺贴卷材防水层，铺贴时应先铺立面(见卷材错槎接缝），后铺平面，先铺转角后铺大面。
2）首先铺底板卷材，接槎采用阶梯形，上层卷材应盖过下层卷材不小于15cm，铺贴立面时应先铺转角后铺大面（见三面角的油毡铺设法）。卷材搭接宽度为长边不小于10cm,短边不小于15cm，上、下两幅卷材的接缝应错开1/3幅宽，上下层卷材不得互相垂直铺贴,搭接缝应用沥青胶封严，底面卷材上距立面不小于60cm，每层沥青胶厚度宜为1.5—2.5mm。

3）各层卷材之间，以及防水层间必须粘贴牢固，符合其相应的密封标准，外观表面应平整，穿过防水层的管道等细部做法必须符合设计要求和规范规定,细部应封闭严密，且无空鼓及破损,对卷材防水层进行整体观察，做好隐蔽工程验收记录和报验签证.

(三）钢筋混凝土构件制作
因为工期要求紧张，构件数量多，钢筋混凝土排架柱在厂外运输困难，因此确定钢筋混凝土柱在施工现场采用叠层法预制。基础梁、墙梁及天沟板在预制场地制作,施工时间根据工程数量，定额工期要求计划安排45天。施工人员按施工地点不同各分两个班组.每天两班作业,构件数量及每班组施工人员安排如下表：
构件数量及人员安排表
构件名称
构件数量
工程量（m3)
钢筋工
模板工
混凝土工
普工
合计
钢筋混凝土预制柱
125
234.5
5
6
5
8
24
基础梁
82
52。6
7
8
4
12
31
墙梁
64
63。4
天沟板
162
88。4
钢筋由钢筋加工厂统一下料，按标识牌堆料，钢筋绑扎根据构件编号选用。混凝土由搅拌站制作，电子计量配料。机动小翻斗车运输至现场，人工倒入模内振捣。预制构件按照安装施工顺序平行流水生产，但施工时间应满足进度计划要求。
1、基础梁、墙梁及天沟板施工方法
基础梁和墙梁的预制场地采用整体混凝土底模，根据构
件数量及施工要求，确定施工预制场地尺寸为7×20m,硬化场地140m2，用来制作基础
梁和墙梁，采用间隔支模
法预制钢筋砼构件，同时
采用叠置法施工（如图所
示),可节约模板和场地，
更可以提高施工进度。基
础梁立式双层浇筑,墙梁
卧式层浇筑，吊装孔预埋
PVC塑料管，管径不小于
30mm，用铁丝与主筋绑扎固定。PVC塑料管吊装完毕后取出。孔内填实用同强度的膨胀砂浆。天沟板以混凝土做底模,用木
模内衬镀锌铁板作倒模，共需
作16套，其作法如图所示，混
凝土底模能够保证构件的规格
尺寸，刚度好、能重复使用，
每次浇筑混凝土成型后，表面
作压光处理，洒水后覆盖塑料薄膜,在3～4天内达到设计强度，同时混凝土在拌和时掺加混凝土外加剂，加快混凝土的早期强度,尽快达到设计强度。吊钩按设计要求埋设于天沟板的侧板,共四点，并将吊钩同主筋焊接。8T汽车起重机吊天沟板脱模,叠放时,用垫木同线二点设置以不超过4块板为宜.
2、排架柱预制施工
排架柱底模在原土夯实后,用60×100的方木做底模的支撑系统.先将竖向方木通长布置，调平垫实后铺横向方木,找平后铺钢模板,采用撑搭结
合重叠支模法生产相同型号
的排架柱，如下图，其它型
号的结构柱和距离远的柱应
分别预制单体,底模形式同
上。吊装孔埋设与地基梁方
法相同，其施工顺序为：场
地平整、地基处理→预制构
件场地定位→支立地层模板的纵横方木→铺设钢底模→检查、调整底模位置,柱高及尺寸→绑扎钢筋、安装预埋件→支立侧模→检查钢筋、模板、预埋件、预留孔的位置，标高和几何尺寸→隐蔽工程验收→浇筑混凝土，顶面压平抹光→养护→拆模→抹隔离层、隔离剂→进行上一层预制柱的施工。
底层第一榀构件的底模要控制在同一水平面上，拆模后最好沿构件四周弹出水平线，逐层校正上层模板的平整。
夹木支模的螺栓不宜拧得过紧，以免在浇捣完毕时，侧模因临时撑头去掉后向内挤斜，使构件断面缩小。
叠层总高度以不超过三层为宜，过高时支模操作困难,混凝土浇捣不便.构件在叠合面的预留孔洞，宜用泡沫塑料或木条堵塞，防止上层构件的水泥浆流入。
隔离剂的涂刷要特别注意，以免造成上下层构件的粘合。
3、砼预制构件钢筋及砼工程施工
(1）、钢筋工程
钢筋加工:钢筋应分期分批进场，分类堆放，现场取样做试验，合格的方可使用。钢筋表面应洁净，避免污染，技术人员应提供配料和下料加工单，加工钢筋形状正确,平面上没有翘曲不平和弯曲现象。加工成型的钢筋应分类堆放，并有明确的标识牌。钢筋对焊采用预热闪光对焊搭接绑条焊施工工艺，焊接头必须做冷弯试验,合格后可批量焊接。
钢筋绑扎：核对钢筋是否满足设计要求，如有错漏，应纠正增补,采用20—22号铁丝绑扎钢筋,划出钢筋位置线,Ⅱ级钢筋的接头位置应满足规范要求.柱钢筋接头采用预热闪光焊，预制梁钢筋应按设计要求绑扎，并满足施工规范规定.钢筋绑扎完毕后应检查下列几方面:
根据设计图纸检查钢筋的钢号、直径、根数、间距是否正确；特别是要注意检查负筋的位置；
检查钢筋接头的位置及搭接长度是否符合规定；检查混凝土保护层是否符合要求；检查钢筋绑扎是否牢固，有无松动变形现象；钢筋表面不允许有油渍、漆污和颗粒状（片状）铁锈；钢筋位置的允许偏差，不得大于下表的规定：
钢筋位置的允许偏差
项 次
项 目
允许偏差
1
受力钢筋的排距
±5
2
钢筋弯起点位置
20
3
箍筋、横向钢筋间距
绑扎骨架
±10
4
焊接骨架
5
5
焊接预埋件
中心线位置
+3，0
6
水平高差
±10
7
受力钢筋的保护层
排架柱
±5
8
基础梁
±3
钢筋工程属于隐蔽工程，在浇筑砼前应对钢筋及预埋件进行验收,并作好隐蔽工程记录。钢筋安装完毕后，应按《砼结构工程施工及验收规范》(GBJ5 4—92)的有关规定，组织检查验收。根据设计图纸检查钢号、根数、间距是否正确，特别要注意梁内弯起筋（剪力筋）和板的负筋（反弯矩筋）的位置。检查保护层厚度、钢筋搭接长度和绑扎是否牢固等，在浇筑砼前进行验收,作好隐蔽工程记录。
（2）、混凝土工程
浇筑前的准备工作:首先清理钢筋内的杂物及模板油污,并浇水湿润，经验收合格后方可进行浇筑；检查模板的位置、标高、截面尺寸是否与图纸相符，模板的支撑是否牢靠，拼缝是否紧密,以免在浇筑过程中发生变形，走动和漏浆;检查钢筋的位置、规格、数量是否与设计相符，检查预埋件、预留孔洞是否安装好，垫块及垫铁是否垫好；对施工机具进行检查，保证正常运转,同时配有专职技工,随时检修,保证水、电不中断。
采用机动翻斗车运输砼至预制场,倒入料槽内，人工倒入横槽内,贮运时间和距离应满足施工规范的技术要求,避免产生混凝土离析和泌水现象发生，供应必须保证砼施工连续作业，满足构件整榀需要.
浇筑混凝土时,应注意防止混凝土的分层浇筑时间过长凝固产生分层和空鼓现象.因柱梁这些砼构件存在截面比较小，钢筋较密的特点，在浇筑时，应从一端满浇至另一端.振捣时采用插入式振捣器“快插慢拔”垂直振捣，应避免碰撞钢筋、模板、预埋件等。
天沟板厚度较薄,钢筋又较细密.采用Φ50手提振动棒插捣后，再用平板振动器振动,采用平板振捣器时，要在拖拉时均匀移动，防止出现漏振和过振。振捣完成后，用木抹子抹平压光处理，浇筑完成，需覆盖塑料薄膜洒水进行养护。
施工过程中的质量检查:检查砼组成材料的质量，检查砼的坍落度,砼配合比，由于外界影响而有变动时，应及时检查。
强度检验：检查混凝土的质量应做抗压强度试验，当对砼有抗渗要求时，还需做抗渗试验。砼强度的试件,应在浇筑地点制作，制作组数按以下规定:同配合比100m3砼取样不少于一组，每工班浇筑同配合比砼不足100m3,取样不少于一组，现浇模板，每层取样不得少于一组。
外观检查：砼结构拆模后，应从外观检查其表面有无蜂窝,麻面、露筋、裂缝、孔洞等缺陷情况,预留孔道是否畅通无堵塞，如有，制订纠正预防措施，杜绝类似情况发生。构件允许偏差应满足下表要求:
预制构件允许偏差
项 次
检 查 项 目
允许偏差（mm）
1
截截面尺寸
长 度
排架柱
+5、-10
预制梁
+10、—5
天沟板
±5
宽度 高度
柱梁板
±5
2
侧向弯曲
柱梁板
L／750且不大于20
3
预埋件
中心线位置
10
螺栓位置
5
螺栓长度
+10、-5
4
预留孔位置
中心线位置
5
5
对角线差
梁 板
10
6
表面平整
柱 梁 板
5
（四)、钢构件的加工制作
本工程钢屋架及其连接件和支撑件及系杆施工的特点是制作精度要求高;结构件品种繁多，施工工期紧张；焊接过程中产生的焊接应力及变形控制,以及构件在运输、拼装、翻身过程中的变形控制是主要的技术难题，特别是钢抗风柱的焊接拼装施工，更是要着重解决其变形控制。保证拼装质量、提高工效，合理安排施工流水是主要难关，由加工队负责制作生产。
材料试验
厚材矫正
施工工期为60天，保证吊装施工的进度要求.其施工顺序为:
平台制作
零件加工
号料下料
放样
生产准备
` 组件焊接 组件矫正 检验 制孔 固定焊接 检验 翻身 焊接 矫正 检验 除 锈 油漆 检验 编号堆放 运输吊装
1、施工场地布置
根据钢结构加工制作的工程量，生产工艺流程，施工进度要
