梁柱节点标号不一致混凝土浇筑施工方案
(可以直接使用，可编辑 优秀版资料，欢迎下载）

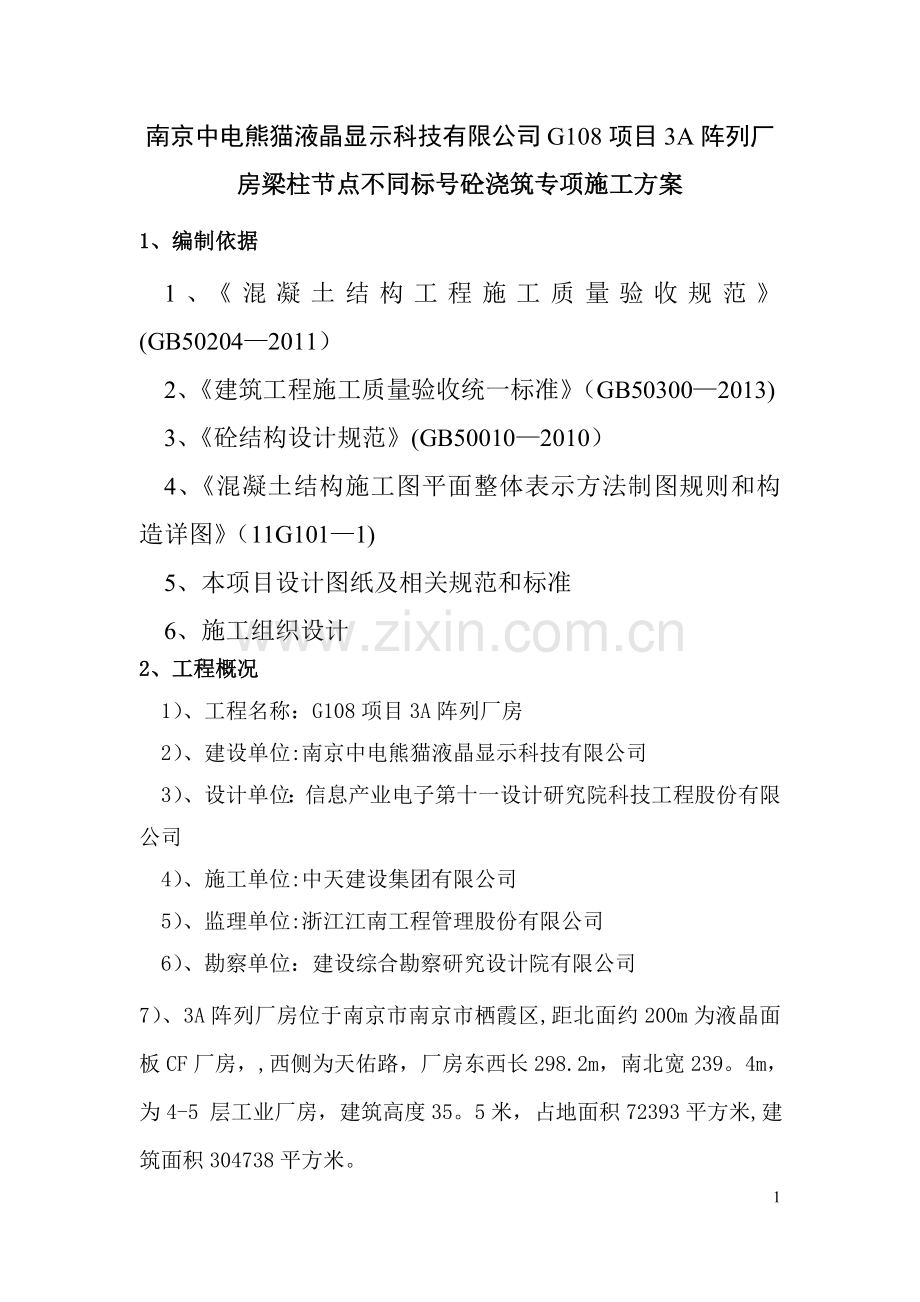

南京中电熊猫液晶显示科技有限公司G108项目3A阵列厂房梁柱节点不同标号砼浇筑专项施工方案
1、编制依据
1、《混凝土结构工程施工质量验收规范》(GB50204—2011）
2、《建筑工程施工质量验收统一标准》（GB50300—2013)
3、《砼结构设计规范》(GB50010—2010）
4、《混凝土结构施工图平面整体表示方法制图规则和构造详图》（11G101—1)
　5、本项目设计图纸及相关规范和标准
6、施工组织设计
2、工程概况
1）、工程名称：G108项目3A阵列厂房
2）、建设单位:南京中电熊猫液晶显示科技有限公司
3）、设计单位：信息产业电子第十一设计研究院科技工程股份有限公司
4）、施工单位:中天建设集团有限公司
5）、监理单位:浙江江南工程管理股份有限公司
6）、勘察单位：建设综合勘察研究设计院有限公司
7）、3A阵列厂房位于南京市南京市栖霞区,距北面约200m为液晶面板CF厂房，,西侧为天佑路，厂房东西长298.2m，南北宽239。4m，为4-5 层工业厂房，建筑高度35。5米，占地面积72393平方米,建筑面积304738平方米。
三、混凝土强度等级设计及施工要求：
柱混凝土标号为C45、梁砼标号为C35（局部变更为C40）
根据施工组织设计，本项目实行柱与梁板砼分开浇筑，先浇筑柱，后浇筑梁板，柱顶施工缝留置在梁底，梁柱节点与梁板砼一起浇筑，为保证梁柱节点处的砼强度满足设计要求,须对梁柱节点处进行处理。
四、处理措施
根据规范规定在梁柱节点不同砼交界区域采取分隔措施。分隔位置应在低强度等级的结构梁中中，且距柱边不应小于500mm和二分之一的柱宽;采用钢丝网片进行分隔，钢丝网背面用￠14钢筋固定，固定钢筋的间距为双向@150mm.混凝土浇筑时，先按柱标号浇筑分隔范围内的柱梁节点混凝土至梁板顶部标高处，再进行梁板标号混凝土的浇筑.

要求混凝土搅拌厂调整配合比设计，在满足强度等级及可泵性的条件下,对柱子混凝土，减少水泥用量、减少含砂率、增加石子含量、减少坍落度、减少用水量，并对粉煤灰和外加剂的用量也需作相应的调整。
节点处的混凝土实行“先高后低”的浇捣原则，即先浇高强度等级混凝土，后浇低强度等级混凝土，严格控制在先浇柱混凝土初凝前继续浇捣梁板的混凝土，事先作好技术交底和准备工作。
梁板的混凝土采用二次振捣法，即在混凝土初凝前再振捣一次，增强高低强度等级混凝土交接面的密实性，减少收缩.
严格控制混凝土拌合物的坍落度，节点核心区柱子部位混凝土采用塔吊输送，以期降低坍落度。在现场,对每车混凝土都应进行坍落度检测。
加强混凝土的养护，特别是梁，除了板面浇水外，还应在板下梁侧浇水，在满堂承重脚手架未拆除之前,可以用高压水枪对梁进行浇水养护，并推迟梁侧模的拆模时间。
五、安全文明施工
1、拌制混凝土的原材料均需进行检验，合格后方可使用.同时要注意各项原材料的温度，以保证混凝土的入模温度与理论计算基本相近。
2、在混凝土搅拌站设专人掺入外加剂，掺量要准确。
3、施工现场对商品混凝土要逐车进行检查，测定混凝土的坍落度和温度，检查混凝土量是否相符。同时严禁混凝土搅拌车在施工现场临时加水。
4、混凝土浇筑应连续进行，间歇时间不得超过3～5h，同时已浇筑的混凝土表面温度在未被新浇筑的混凝土覆盖前不得低于相关规定。
5、浇筑混凝土前应将杂物清理干净。
6、加强混凝土试块制作及养护的管理,试块拆模后及时编号并送入标养室进行养护.
7、电缆线不准拖挂、缠绕在钢筋、钢管及地面上。
8、不准穿硬底、带钉、易滑鞋作业，振捣手操作时应戴绝缘手套。
9、夜间作业要有足够的照明。
10、操作人员在作业过程中,应集中精力正确操作，注意机械情况，不得擅自离开工作岗位.
11、由于本工程需要连续施工，所以要及时到有关主管部门开具证明，并公告附近居民，避免噪音扰民。
12、为保持周围环境的清洁，施工期间派专人负责施工现场周围道路杂物的清理工作.

中天建设集团有限公司
2 0 1 3年 12月5日

15

商业、办公楼1栋（昊胜大厦）
基础大体积混凝土浇筑专项施工方案
工程概况
本工程位于广州市车陂路口，本工程是一座集商业、办公为一体的现代化建筑，地下二层地上十六层，总建筑面积2万余平方米。结构型式为框架剪力墙结构.本工程地下室负二层为人防，有消防水池、水泵室、空调机室等,一层至四层为商场，五层为架空层，六至十六层为办公用房。本工程地下室部分基础有承台、地梁、托换梁，托换梁底标高为—12.9米,基础底板厚度为600㎜，采用C40防渗混凝土，抗渗等级为P8.整个基础底板的混凝土量约为3500立方米。
本工程承台CT6和转换托梁属于大体积混凝土构件,其中承台CT6尺寸为:11。3×6.95×4。7M，转换托梁的截面尺寸分别为：1.6×1.8M，1。8×1.8M，2。2×2.5M，2.5×2.5M等多种规格。按设计图纸要求,属于大体积混凝土的，施工时应合理选择混凝土的配合比，混凝土的浇筑必须严格按执工计算要求进行，以确保混凝土内部温度与表面温度的差值，混凝土表面温度与周围环境温度的差值不大于25＞℃.
二、桩承台、地下室转换托梁大体积混凝土热工计算
1、计算目的
混凝土在硬化过程中，由于水泥与水的化学反应,产生大量的热量,导致初始时混凝土体积膨胀。混凝土的水泥用量越多，则热量产生就越多，混凝土体积膨胀就越大，随着水泥水化热效应完成后，混凝土将发生收缩。大体积混凝土由于内外温差大，所以很容易产生温度裂缝，造成混凝土的耐久性差.一般而言，混凝土的长、宽、厚超过1米就需要考虑热工计算。
昊胜大厦桩承台、地下室转换托梁的长、宽、厚多超过1米，因此属于大体积混凝土，对此进行热工计算非常必要。昊胜大厦图纸设计中也要求对于大体积混凝土内外温差不得超过25℃。
2、昊胜大厦桩承台、地下室转换托梁大体积混凝土热工计算
下面仅仅对截面为2。5×2.5的转换托梁进行土热工计算
（1）．混凝土拌合温度的计算
按图纸要求，转换托梁的混凝土标号为C40,根据其配比相关参数计算如下：
材料名称

重量W(kg）

比热C［kJ/（kg.K）］

W×C

材料温度T(℃）

T×W×C

水

135

4.2

567

15

8505

水泥

340

0.84

285。6

45

12852

砂

730

0。84

613.2

25

15330

石子

1060

0.84

890。4

25

22260

砂、石含水量

40

4.2

168

25

4200

　∑

2305

2524。2

63147

根据上表的计算，混凝土拌合温度为：
(℃)
(2）． 混凝土浇筑时的温度
考虑混凝土浇筑时的温度损失，可取:
装卸温度损失系数为0。032;
运输温度损失系数为0。21;
浇筑过程温度损失系数为0.045。
目前天气温度白天大约为25（℃)，因此，混凝土浇筑时的温度为(℃)：

（3）．混凝土绝热升温
经查找有关资料，水泥的水化热取461，混凝土的比热为0.96kJ/(kg。K）,三天m值可取0.406，因此，可得混凝土绝热升温(℃):

（4）．大体积混凝土内部温度
当混凝土的厚度为2.5米时：

室内外温差为：

当混凝土的厚度为1.8米时：

室内外温差为:

3、计算结果分析
通过上述计算可知,如果混凝土的浇捣厚度达到2.5米时，混凝土内外温差将超过规范要求的25℃，但当混凝土的浇捣厚度为1。8米时可以不超施工规范，因此,第一次浇捣混凝土浇筑至底板底下100mm处是比较合适的.
另外，对于大截面梁板浇捣混凝土规范是允许分层浇捣的，水平施工缝应留置在混凝土受拉区域，且靠近梁截面中部，一般通常留置在楼板以下100～200mm处为宜.
三、施工准备工作
大体积混凝土的施工技术要求比较高，特别在施工中要防止混凝土因水泥水化热引起的温度差产生温度应力裂缝。因此需要从材料选择上、技术措施、施工组织等有关环节做好充分的准备工作,才能保证桩承台大体积混凝土顺利施工。
1、材料选择
（1）水泥
水泥应尽量选用水化热低、凝结时间长的水泥，优先采用中热硅酸盐水泥、低热矿渣硅酸盐水泥、大坝水泥、矿渣硅酸盐水泥、粉煤灰硅酸盐水泥、火山灰质硅酸盐水泥等。水泥标号为:42.5＃,水泥应不结块，符合质量标准并有质保书和复验单。
（2）粗骨料
粗骨料采用尽可能大粒径，但不宜大于40㎜，含泥量不得超过1%.选用粒径较大、级配良好的石子配制的混凝土，和易性较好，抗压强度较高，同时可以减少用水量及水泥用量,从而使水泥水化热减少，降低混凝土温升。
（3)细骨料
细骨料砂应选用中、粗砂并含泥量不得超过3%。选用平均粒径较大的中、粗砂拌制的混凝土比采用细砂拌制的混凝土可减少用水量10％左右,同时相应减少水泥用量，使水泥水化热减少,降低混凝土温升，并可减少混凝土收缩。
（4）水应用不含有害物质的洁净水。
（5）外加剂
外加剂宜采用缓凝剂、减水剂；掺合料宜采用粉煤灰、矿渣粉等。采用减水剂可降低水化热峰值，对混凝土收缩有补偿功能，可提高混凝土的抗裂性。外加剂应有质保书和复验单,配制计量要正确.
大体积混凝土在保证混凝土强度及坍落度要求的前提下，应提高掺合料及骨料的含量,以降低单方混凝土的水泥用量。
本工程桩承台采用C40泵送混凝土，要求坍落度12-14cm，混凝土入模温度控制在27ºC内,水泥用量要求控制在≤350㎏/m3。
2、混凝土配合比
混凝土采用由搅拌站供应的商品混凝土，因此要求混凝土搅拌站根据现场提出的技术要求,提前做好混凝土试配。
3、现场准备工作
(1）桩承台钢筋基础梁及柱、墙插筋应施工完毕，并进行隐蔽工程验收。
（2)桩承台砖模施工完毕,并已验收合格。
(3）将桩承台上表面标高抄测在柱、墙钢筋上，并作明显标记，供浇筑混凝土时找平用。
(4）提前准备好麻袋等用作混凝土保温、养护的材料、工具.
（5）项目经理部应与建设单位联系好施工用电，以保证混凝土振捣及施工照明用。
（6）管理人员、施工人员、后勤人员、保卫人员等坚守岗位，各负其责,保证混凝土连
续浇灌的顺利进行。
四、大体积混凝土施工
施工段的划分及分层
由于基础承台托换梁尺寸比较大，底板厚度为600㎜，因此基础承台托换梁为一个施
工段，即第一次浇捣至-10。9M,此标高作为水平施工缝,混凝土的浇筑顺序由⑧轴起向两边推进。本工程基础地梁、托换梁、承台为第一个施工段，底板为第二施工段。
施工期内为了有效降低水化热，避免承台内外温差过大，防止产生贯通裂缝和其它有害裂缝，保证工程质量。采用覆盖保温材料，保温材料厚度根据大体积表面上点的温差而定。
以每一轴承台、基础梁承台为一个自然施工段，采取全面分层浇筑，即在第一层全部浇筑完毕后,再回头浇筑第二层,此时应使第一层混凝土还未初凝，如此逐层连续浇筑，直至完工为止。
2、温度检测孔的设置
温度检测孔采用1寸PVC管，垂直设置桩承台内，在桩承台混凝土浇筑前预埋,用钢丝绑扎固定在桩承台钢筋上,顶端露出承台300mm。第一条1寸PVC管设置在桩承台平面中心位置,底端固定密封，放置在底层混凝土的中间位置,顶端露出承台300mm，活动密封（平时密封，测量时打开）；第二条放置在距第一条平面位置500mm处，底端固定密封，放置在中层混凝土的中间，顶端露出承台300mm，活动密封；第三条放置在距第一条平面位置500mm处,底端固定密封，放置在顶层混凝土的中间，顶端露出承台300mm，活动密封。
对于每一个厚度＜3m的桩承台设置二个温度检测孔，第一条1寸PVC管设置在桩承台平面中心位置，底端固定密封，放置在底层混凝土的中间位置，顶端露出承台300mm，活动密封(平时密封,测量时打开);第二条放置在距第一条平面位置500mm处，底端固定密封，放置在顶层混凝土的中间,顶端露出承台300mm，活动密封。
在混凝土外部设置气温测点2个，保温材料温度测点2个及养护水温度测点1个.
每隔四小时专人负责测量，并作好记录,计算分析每个测点的温度值及各测位中心测点与表层测点的温差值,作为研究调整控温措施的依据，发现混凝土内外温差＞25℃时，立即采取相应的降温或保温措施，防止混凝土出现温度裂缝.
3、钢筋制安
钢筋加工在现场钢筋场进行。地梁、承台钢筋采用冷接及机械连接，底板钢筋采取单面搭接焊。钢筋施工完毕，组织一次隐蔽工程验收，合格后方可浇筑混凝土。
4、混凝土浇筑
（1）混凝土采用商品混凝土，用混凝土运输车运到现场，采用4台混凝土输送泵送筑.
（2)为保证施工质量,利于混凝土早期散热，应对厚混凝土进行相对较长的分层施工，每层约400-500㎜，待每层达到预定高度后略作停歇，约2～3h后混凝土完成相当部分早期沉缩，及散发了大量的早期水化热，此时再集中覆盖下一层混凝土，将振动棒插入下层表面下50㎜左右使上下层连成一体.施工时从短边开始，沿长边推进比较合适。混凝土浇筑应连续进行，间歇时间不得超过4h.将混凝土表面用塑料薄膜加草席覆盖保温。以保证混凝土表面不受冻.
（3）混凝土自由倾落高度不应超2米,否则应用串筒、溜槽,以保证混凝土不致发生离析现象。使用插入式振动器振捣时，要做到“快插慢拔”，每一插点要掌握好振捣时间，一般每点振捣8～12s，视混凝土表面呈水平不再下沉，不再出现气泡，表面泛出灰浆为准，以彻底捣实混凝土，但时间不能太长以免造成混凝土离析，不允许利用振捣器使混凝土长距离流动或运送混凝土。振动器插点要均匀排列，移动间距一般30-40㎝，可采用“行列式"或“交错式”的次序移动,不应混用，以免造成混乱而发生漏振.
(4）泵送混凝土浇筑应配备足够的振动机械和人员。浇筑混凝土时，应经常检查观察钢筋、预留孔和埋件，发现问题及时纠正。
（5）大体积泵送混凝土，表面的水泥浆较厚，在混凝土浇筑完毕时先按标高用长刮尺刮平混凝土表面,在混凝土初凝前用木抹子磨平起毛两次以上，以闭合混凝土收水裂缝,防止混凝土收缩裂缝。
（6）现场按每浇筑200方（或一个台班)制作1组28d标准养护抗压强度，1组同条件养护抗压强度。
（7)防水混凝土抗渗试块按规范规定每单位工程不得少于2组，考虑本工程混凝土量比较大，取4组防水混凝土抗渗试块。
5、机械和人员配备
本次浇筑混凝土量约有3500M3，第一次浇捣至-10。9M,约需混凝土1600 M3,第二次浇筑底板至—10。4M，约需混凝土1900 M3，具体时间机械人力安排如下表:
日期

机械设备

数量

备注

人员

2009.3。13
～
2009。3。14

地泵

2台

10人

臂泵

2台

仅晚上使用

10人

振动棒

8台

20人

振动棒

2台

备用

日期

机械设备

数量

备注

人员

2009.3。22
～
2009。3.23

地泵

2台

10人

臂泵

2台

仅晚上使用

10人

振动棒

8台

20人

地泵

2台

备用

6、水平施工缝的处理和质量保证措施
砼水平施工缝设于地下室底板底的标高处+0。02M,在砼浇捣至接近水平施工缝标高时，振捣后洒碎石，碎石冲洗干净,含泥量不能超过1％，且要求颗径3～5㎝,直至砼面露出石子为止，保证接合面有足够的粗骨料，最后让一半的碎石露在外面,以保证第二次浇捣混凝土时结密实。
7、混凝土养护
本工程混凝土养护采用浇筑完毕及二次抹面压实后12小时以内(混凝土终凝后)进行覆盖麻袋，麻袋接缝应搭接盖严,避免混凝土水份蒸发,麻袋要经常淋水并保持湿润，以达到保温和保湿的目的，保持砼表面温度不至过快散失，减小砼表面的温度梯度，防止产生表面裂缝;充分发挥砼的潜力和材料的松驰特性，使砼的平均总温差所产生的拉应力小于砼抗拉强度,防止产生贯穿裂缝；潮湿的条件可防止砼表面脱水而产生干缩裂缝，使水泥的水化顺利进行，提高砼的极限抗拉强度。覆盖麻袋,原则上维持五天湿润覆盖状态,视测温结果而定，如五天内混凝土中心温度与大气温度温差已小于25ºC,可视情况提前撤除，如五天仍达不到此标准，则继续湿润覆盖，但浇水养护期始终不少于14d 。柱、墙插筋部位是保温的难点，要特别注意盖严,防止造成温差较大或受冻。
五、主要管理措施
1、拌制混凝土的原材料均需进行检验，合格后方可使用。同时要注意各项原材料的温度， 以保证混凝土的入模温度。
2、混凝土搅拌站要设专人掺入外加剂，掺量要准确。
3、施工现场对商品混凝土要逐车进行检查,测定混凝土的坍落度和温度，检查混凝土量 是否相符。严禁混凝土搅拌车在施工现场临时加水。
4、混凝土浇筑每一层应连续进行，间歇时间不得超过6小时（具体视混凝土初凝时间定）.
5、浇筑混凝土前应将基槽内的杂物清理干净。
6、加强混凝土试块制作及养护的管理，试块拆模后及时编号并送入标养室进行养护。
7、 混凝土浇灌计划安排应考虑天气状况，及时联系气象台，取得近期的天气状况，避免雨天施工影响混凝土施工质量，同时足够的抽水设备和防雨物资.
8、混凝土的中心温度与表面温度之间、混凝土表面温度与室外最低气温之间的差值均应小于25℃。
浇筑深基础混凝土前和在施工过程中，应检查基坑支护有无崩裂倾塌的危险.如发
现危险现象，应及时排除。同时，工具、材料不应堆置在基坑边沿.
浇筑混凝土使用的溜槽及串筒节间应连接牢固。操作部位应有护身栏杆，不准直接
站在溜槽帮上操作。
夜间浇筑混凝土时，应有足够的照明设备。
六、安全措施
工地设立安全领导小组，项目经理为安全防火直接责人.
加强安全生产宣传教育工作,按照国家标准总局的“安全色标”规定，现场在醒目位置设置安全色标，危险地段要设置警示牌,各工种工人须经安全培训和考试合格后方能进行施工作业。
严格执行各项安全操作规程,工人进场后进行安全技术交底，充分发挥安全网、安全帽、安全带作用。
设专职安全员负责整个施工现场的安全检查工作，重点是：安全三宝（安全帽、安全网、安全带)支模架机械设备、安全用电、各种洞口、消防灭火及道路车辆安全管理等。
全部供电线路必须有系统地架设(离地面2m以上)。电器设备必须按规定接零接地，掣箱要设在离地面1.5m高，掣箱要防火和加锁，要做到一机一闸制，一防漏电开关，不能一掣多机。
高空作业严禁酒后操作,并要戴安全帽，挂安全带及穿防滑鞋.
上下交叉作业要设安全防护，以防物体坠落伤人。
交叉作业时，施工人员应注意操作范围内他人的安全.夜间作业应有足够的照明,对坑槽位置及陡坡应有防护设施或设置警示灯，且必须有电工值班。
加强机械管理、机电设备必须由专人操作，并按规定做好定期检修保养,机电设备必须设有漏电掉闸保护装置，所有电掣箱要防雨，加锁，要做到一机一闸，一防漏电开关不能一掣多机。下班时，机械设备必须切断电源，电箱加锁，箱内不准放什物。设备安装后须经验收，安全交底后方能使用。
下班时,机械设备必须全部切断电源、电箱加锁,箱内不准存放杂物。
加强临电的管理,全部供电线路必须有系统地架设(离地面2m以上),非电工不得乱拉乱接,手持电动工具必须设漏电保险装置，夜间施工，施工现场及通道要有足够的照明，有电工值班。
工程现场楼梯口、电梯口、预留洞口、通道口和平台两侧钢塔出入口，必须有防护措施,并挂出示意牌。夜间要设红灯警示.
桥架装顶按规定搭设,搭设后应验收合格方可使用,不准随意自行更改拆除.
凡进入工地现场的人员必须执行安全生产“十要”和“十不准"的规定,工地安全领导小组应经常检查、督促各工种人员执行“十要”和“十不准”，发现问题及时采取措施。
所有的技术工种人员必须持证上岗。
机具在安装后,经有关部门检验合格后方能使用.
现场用火须经有关部门批准，特殊工种持证上岗，现场施工地面，根据易燃建筑面积和易燃材料存放情况配备相应的灭火器材,并定期培训义务消防员。建筑物内禁止生火煮食，禁止乱拉乱接电源,烟头火种不得乱丢,临时住宿应指定地点使用电热器具。
严格执行安全检查制度，要求班组做到班前班后检查施工工作面，定期进行工地安全检查，发现隐患认真对待及时整改。
施工必须严格遵照《建筑安装工人安全技术操作规程》及有关安全规定。
严格本工地的消防保卫工作，在工地各门口坚持24小时的值班制度，好意谢绝外来无关人员进场，以确保安全生产。经常教育进场施工人员，团结互助,以礼待人,杜绝打架现象。并与甲方及有关配合单位一起加强产品保护工作。
使用振捣器时，应按混凝土振捣器使用安全要求执行.湿手不得接触开关，电源线不得有破损和漏电.开关箱内应装设防溅的漏电保护器，漏电保护器其额定漏电动作电流应不大于30mA,额定漏电动作时间应小于0.1s。
拉移胶水管浇水养护混凝土时,不得倒退走路，要注意洞口和建筑物的边沿处，以防误踏失足坠落。
建筑施工现场临时用电应按现行国家标准和符合建设部现行《施工现场临时用电安全技术规范》执行。
在本工程的建设中，要求全体施工人员都要牢固树立“质量第一”的意识，贯彻“质量第一，用户至上"的企业宗旨，以“精心施工、严格要求、事前控制、杜绝返工”的指导思想，认真对待每个施工环节。
工地现场成立以项目经理为文明施工责任人的文明施工领导小组，实行文明施工责任制,采取针对性的有效措施，明确各自的职责，互相监督、督促，共同搞好工地的文明施工。
昊胜大厦工程项目部
2009年3月10日

临桂县人民医院
医技住院综合楼工程

梁柱节点不同等级混凝土

浇筑施工方案

编制单位:广西盛丰建设集团有限公司
编制日期：2012年 月 日

梁柱节点不同等级混凝土
浇筑施工方案
注:高层框架结构梁柱节点是框架结构的关键部位，在《高层建筑混凝土结构技术规程》（JGJ3-2002）中，有关框架梁柱节点区混凝土的设计和浇注有以下的条文内容及条文说明：当柱混凝土设计强度高于梁、楼板的设计强度时,应对梁柱节点混凝土施工采取有效措施(第13.5。7条);高层建筑不同强度的梁、柱节点混凝土浇筑需要有关单位具体协商解决(条文说明)。
一、工程概况
建设规模:本工程为临桂县人民医院医技住院综合楼工程，位于临桂县人民路212号临桂县人民医院内,地下一层,地上十五层。总建筑面积为32013m2.
结构类型:全框架结构。
用途:三级甲等医院医技综合楼，一类高层建筑，床位481张，手术室15间，46个地下停车位。
梁柱节点不同等级混凝土表
楼 层
板面标高（m)
柱砼等级
梁板砼等级
相差等级
地下室
-4。470
C50
C30
4
1
—0.020
C50
C30
4
2
4.480
C50
C30
4
3
8。980
C50
C30
4
4
13.480
C45
C30
3
5（屋面一)
17。680
C45
C30
3
6（屋面二）
21。880
C40
C30
2
7
25.380
C40
C25
3
8
28。880
C40
C25
3
9
32.380
C40
C25
3
10
35.880
C40
C25
3
11
39.380
C40
C25
3
12
42。880
C40
C25
3
13
46.380
C40
C25
3
14
49.880
C40
C25
3
15
53.380
C35
C25
2
屋面三
57.280
57。480
C35
C25
2
机房屋面
60.800
61。000
C35
C25
2
屋面四
64.100
C35
C25
2
二、施工方法
　　从施工方面讲,由于节点构造复杂,钢筋绑扎密集,而且都是高空作业,特别是中间柱子钢筋纵横交错，给施工造成许多麻烦，稍有疏忽质量就难以保证。
1、不同等级砼邻接面的留设
柱顶留水平施工缝则应留于梁底,同时为避免商品砼有浮浆，接触面过于光滑，柱振捣完成后在柱顶面撒10~30mm粒径石渣,加强摩擦力.
2、梁柱节点砼邻接面隔离措施
梁柱节点处主梁钢筋绑扎时，在梁柱节点附近离开柱边≥500㎜，且≥1/2梁高处，沿45°斜面从梁顶面到梁底面用2㎜网眼的密目铝丝网分隔（做为高低等级砼的分界）,铁丝网绑扎ɸ12钢筋上，钢筋数量同梁箍支数 (详见附图一）
3、梁柱节点核心区的混凝土浇捣方法
事先作好技术交底和准备工作.施工时,混凝土实行“先高后低”的浇捣原则,即先浇高强度等级混凝土,后浇低强度等级混凝土,严格控制在先浇柱砼初凝前继续浇捣梁、板砼，先用塔吊吊斗或混凝土泵输送柱等级的混凝土就位,分层振捣，在楼面梁板处留出45度斜面。在混凝土初凝前，使用混凝土泵,尽快浇筑楼面梁板的混凝土, 在混凝土初凝前重点控制高低强度等级混凝土的邻接面不能形成冷缝,故应在柱顶梁底处留设施工缝,避免高低强度等级混凝土的邻接面之间形成冷缝.同时对梁柱节点钢筋密集的核心区用小型插入振捣器加强振捣,坚决杜绝漏振死角,避免形成蜂窝麻面，以确保节点核心区混凝土的密实性和设计强度。随之泵送浇筑楼面梁板的混凝土.应重点控制高低强度等级混凝土的邻接面不能形成冷缝.同时对梁柱节点钢筋密集的核心区用小型插入振捣器加强振捣。商品混凝土配合比中，高强度等级混凝土的水泥用量偏多,水灰比、含砂率、坍落度偏大,梁板的混凝土采用二次振捣法，即在混凝土初凝前再振捣一次,增强高低强度等级混凝土交接面的密实性,减少收缩。
三、质量控制(梁柱节点处裂缝产生的原因分析）
　　保证节点的质量,施工过程至关重要.为切实加强对框架结构梁柱节点施工质量的控制，施工前对可能出现的问题进行分析.
　　梁柱节点处，混凝土的强度等级相差较大，不同强度等级的混凝土，其水泥用量、水灰比、用水量都不同,柱子体积大，水泥用量多,产生的水化热高，高低强度等级混凝土的收缩有差异,在其交界附近容易产生裂缝。
　　柱子断面大,刚度大，梁的截面相对较小，受柱子的强大约束，梁混凝土的收缩受限制,也容易产生裂缝。
现浇梁板的梁在板下,上面保养的水被板充分吸收，而梁得不到充足的养护水分，造成梁的内外不均匀收缩，也容易导致梁的两侧面产生裂缝.
四、梁柱节点处裂缝预防措施
1、施工前要求混凝土搅拌厂调整配合比设计，在满足强度等级及可泵性的条件下，对柱子混凝土,减少水泥用量、减少含砂率、增加石子含量、减少坍落度、减少用水量,并对粉煤灰和外加剂的用量也需作相应的调整。
2、严格控制混凝土拌合物的坍落度，节点核心区柱子部位混凝土采用塔吊输送，以期降低坍落度. 在现场,经常进行坍落度检测。其次应加强混凝土的养护，特别是梁,除了板面浇水外，还应在板下梁侧浇水，在满堂承重脚手架未拆除之前,可以用高压水枪对梁进行浇水养护，并推迟梁侧模的拆模。
五、混凝土质量控制措施
　　本工程混凝土是用商品混凝土，每次浇筑混凝土坍落度抽检不少于3次。发现异常，立即退货,并做好记录。防止因混凝土坍落度过大而引起收缩裂缝。梁柱节点混凝土须单独留置试块,不少于两组，一组标养一组同条件养护。
六、节点钢筋绑扎
　　纵筋的锚固.设计上一般是按照规范要求取节点区箍筋与箍筋加密区相同,包括箍筋的规格、直径和间距等;纵筋锚固也要求满足规范规定,包括伸入支座的直段及弯钩长度。实际施工中常常出现的问题是：节点区箍筋缺少绑扎、数量不足、间距不分，或者几个箍筋全堆在一起,或者空空的一长段没有箍筋;而纵筋则可能会因弯钩被烧短烧断导致锚固长度不够。
　 做法是将柱的箍筋分段绑扎：首先先将柱箍绑至梁底下；其次在穿好框架梁底筋后绑扎节点区箍筋；最后在绑完框架梁钢筋后再在梁面上加一道节点（定位）箍筋。具体的施工流程可以是：绑扎框架梁以下柱箍-—安装柱模浇灌柱砼(顶层边柱要注意留够梁筋的锚固位置）——拆除柱模——安装框架梁底模-—安放框架梁底筋——绑扎节点箍筋-—绑扎框架梁钢筋--梁面处加定位箍筋一道—-安装节点区模板-—安装框架梁侧模及楼板底模.

广西师范大学出版社集团总部商务大楼梁柱节点不同混凝土强度等级施工专项方案

广西师范大学出版社集团
总部商务大楼

梁柱节点不同砼强度等级

施工专项方案

编制单位：
编 制 人：
审 核 人：
审 批 人：

目 录
一、编制依据： 2
二、工程概况： 2
三、施工方法 4
四、材料与设备 8
五、质量管理控制措施 9
六、安全措施 9

一、编制依据:
现行《混凝土结构工程施工质量验收规范》(GB50204）及设计施工图.
二、工程概况：

工程名称
广西师范大学出版社集团总部商务大楼
建设单位
广西师范大学出版社集团有限公司
设计单位
广西蓝天建筑设计有限公司
施工单位

监理单位
广州万安建设监理有限公司
商品混凝土供应商
桂林市永固混凝土有限公司
工程建设地点
桂林市高新区空明南路与五里店路交汇处
建筑规模
总建筑面积46440。56平方米，地下一层，地上十四层
建筑使用功能
民用建筑，办公、住宅
建筑层高
地下室层高6。2m；一层6.2m；二、三层层层高为4.5m,四到十二层层高为3。2m;十三层为3.5m；十四层层高为3。78m。
建筑总高
+0。000m以上总高为61。8m。
结构类型
框架-剪力墙
地基基础
独立基础、筏板。

由于设计图中梁板和框架柱（墙）混凝土强度等级不相同,在梁柱节点混凝土处理上采用强柱弱梁的原则。为了确保梁柱节点处混凝土强度等级满足柱（墙）混凝土设计的要求,制订本方案。以下是梁、柱（墙）混凝土设计强度：
结构部位
混凝土设计强度
地下室底板、独立柱基
C30
地下室墙、柱
C35
地下室顶板
C30
一到四层柱
C35
五到七层柱
C30（中塔柱C35）
八到十四层柱
C25（八到十层中塔柱C30）
二到屋面梁板
C25
4～7×~F～K轴游泳池墙梁板
C30
结构设计总说明：6、3、4当框架梁、柱混凝土强度等级相差超过5MPa时，其节点区的强度等级应按其中较高者施工。
在本工程施工时拟采用以下两种方法施工：
1、当柱混凝土强度高于梁混凝土一个等级时梁柱节点处可随梁混凝土强度等级浇筑。
2、当柱混凝土强度高于梁混凝土两个等级时，梁柱节点处混凝土应按柱混凝土强度等级浇筑。此时，应先浇筑柱的高等级混凝土，然后再浇筑梁的低等级混凝土。也可同时浇筑，但应特别注意，不应使低等级混凝土扩散到高等级的混凝土的结构部位中去.以确保高强度混凝土结构质量.
三、施工方法
本施工方案核心目的为:确保不同强度混凝土等级的梁柱节点中墙柱混凝土强度符合设计要求。具体做法为：在柱边500mm或梁高的1/2处采用密目钢丝网加方木进行拦截，如下图示：

梁板混凝土浇筑到梁柱节点处，采用塔吊吊装先将梁柱节点处高强度等级的混凝土先浇筑振捣密实，在混凝土初凝前,拆除拦截用的方木，后随之泵送浇筑楼面梁板的混凝土。采用这种方法浇捣楼层柱、墙、梁、板混凝土时,应重点控制高低强度等级混凝土的邻接面不能形成冷缝,故宜在柱顶梁底处留设施工缝，以缩小节点核心区高强度等级混凝土浇捣时间，避免高低强度等级混凝土的邻接面形成冷缝。
3.1工艺流程
3.1。1 钢筋混凝土框架结构梁板柱节点不同强度等级混凝土施工工艺流程
图3.1.1 梁板柱节点不同强度等级混凝土施工工艺流程
支梁底模
绑扎梁钢筋
安装永久埋入式模板（密目钢丝网），距高强度混凝土柱500mm梁部位
支梁侧模、板底模
绑扎板钢筋
塔吊料斗吊运浇筑
柱核心部位高强度等级混凝土
混凝土养护
安装永久埋入式模板（密目钢丝网），距高强度混凝土柱500mm板部位
混凝土输送泵输送
浇筑梁板混凝土

3。1。2钢筋混凝土框架结构墙、附墙柱不同强度等级混凝土施工工艺流程
图3.1.2 墙、附墙柱不同强度等级混凝土施工工艺流程
绑扎附墙柱钢筋
绑扎墙钢筋
安装永久埋入式模板（密目钢丝网），距高强度混凝土柱500mm墙部位
支墙、附墙柱模
塔吊料斗吊运浇筑
柱部位高强度等级混凝土
混凝土养护
混凝土输送泵输送
浇筑墙混凝土

3。1。3钢筋混凝土剪力墙结构墙板不同强度等级混凝土施工工艺流程
图3.1.3 墙板不同强度等级混凝土施工工艺流程
支板底模
绑扎板钢筋
安装永久埋入式模板（密目钢丝网），距高强度混凝土墙500mm板部位
塔吊料斗浇筑墙核心部位高强度等级混凝土
混凝土养护
混凝土输送泵输送浇筑板混凝土

3。2操作要点
3。2。1墙、柱不同强度等级混凝土浇筑,在距离高强度等级混凝土的附墙柱边500mm墙板处，拦设密目钢丝网(永久性埋入式模板）；采用网孔为5＊5～8＊8mm、钢丝直径为0.5～0.9mm的密目钢丝网，用22号铁丝绑扎牢固。在梁部位可直接绑扎在梁箍筋上，箍筋刚度不够采用双箍筋或用Ф12钢筋加强；在板部位可根据板厚用Ф12钢筋焊成框，中间间隔200焊1根横档，然后将钢丝网绑扎在钢筋框上拦设在板上下钢筋之间；在墙部位将密目钢丝网直接绑扎在墙竖向钢筋上，中间适当加设横档撑。
3.2.2墙、柱不同强度等级的混凝土同步向上浇筑，高强度等级的墙柱混凝土用塔吊吊运混凝土下料浇筑，低强度等级的混凝土用输送泵下料浇筑，混凝土分层振捣。
3。2.3梁板、柱节点处，墙、板节点处，混凝土采用二次振捣二次压抹法，墙、附墙柱处混凝土采用二次振捣法，即在混凝土初凝时再振捣一次,增强了高低强度等级混凝土交界面的密实度.
3.2.4混凝土浇筑12小时后即进行养护，保持混凝土表面湿润，养护时间不少于14天。
3.2.5不同强度等级混凝土所采用的水泥应相同，所掺掺合料及外加剂一致,使高低强度等级混凝土初、终凝时间基本保持同步。
3。2.6混凝土试块制作：混凝土试块制作按《混凝土结构工程施工质量验收规范》（GB50204）7.4.1条有关规定制作，并根据需要留足同条件指导施工用试块。
3。2.7冬季施工：混凝土冬季施工应根据《混凝土结构工程施工质量验收规范》（GB50204）、《建筑工程冬季施工规程》（JGJ104）详细编制混凝土冬季施工方案，组织施工。
四、材料与设备
4.1材料
密目钢丝网网孔为5*5~8*8mm，钢丝直径为0。5～0.9mm,钢丝网表面不得沾有油污、漆等杂质.
4.2设备
钢筋分项工程、模板分项工程、混凝土分项工程主要机具设备需用量，根据施工组织设计
