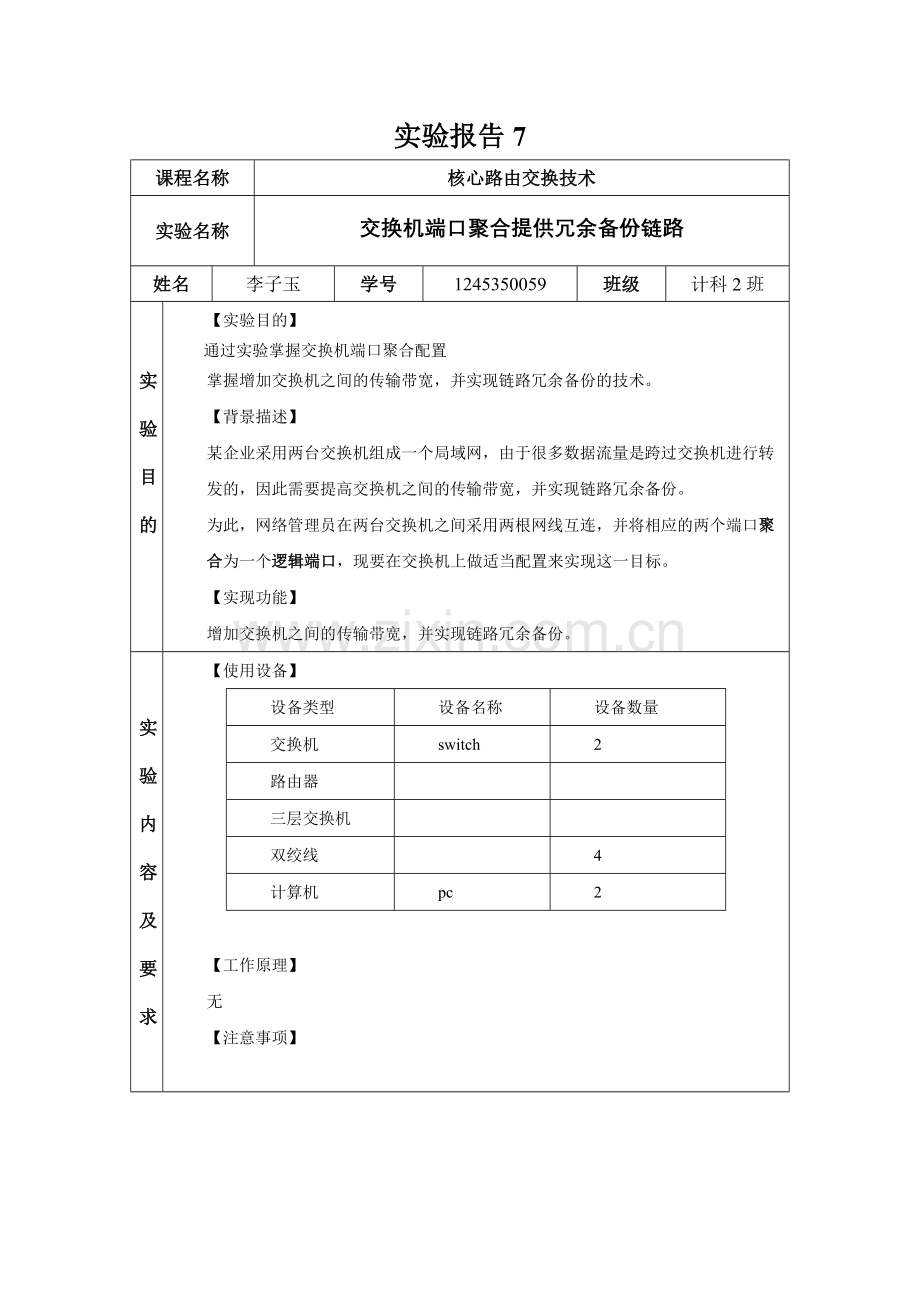

实验报告7
课程名称
核心路由交换技术
实验名称
交换机端口聚合提供冗余备份链路
姓名
李子玉
学号
1245350059
班级
计科2班
实

验

目

的

【实验目的】
通过实验掌握交换机端口聚合配置
掌握增加交换机之间的传输带宽，并实现链路冗余备份的技术。
【背景描述】
某企业采用两台交换机组成一个局域网，由于很多数据流量是跨过交换机进行转发的，因此需要提高交换机之间的传输带宽，并实现链路冗余备份。
为此，网络管理员在两台交换机之间采用两根网线互连，并将相应的两个端口聚合为一个逻辑端口，现要在交换机上做适当配置来实现这一目标。
【实现功能】
增加交换机之间的传输带宽，并实现链路冗余备份。
实

验

内

容

及

要

求
【使用设备】
设备类型
设备名称
设备数量
交换机
switch
2
路由器

三层交换机

双绞线

4
计算机
pc
2

【工作原理】
无
【注意事项】

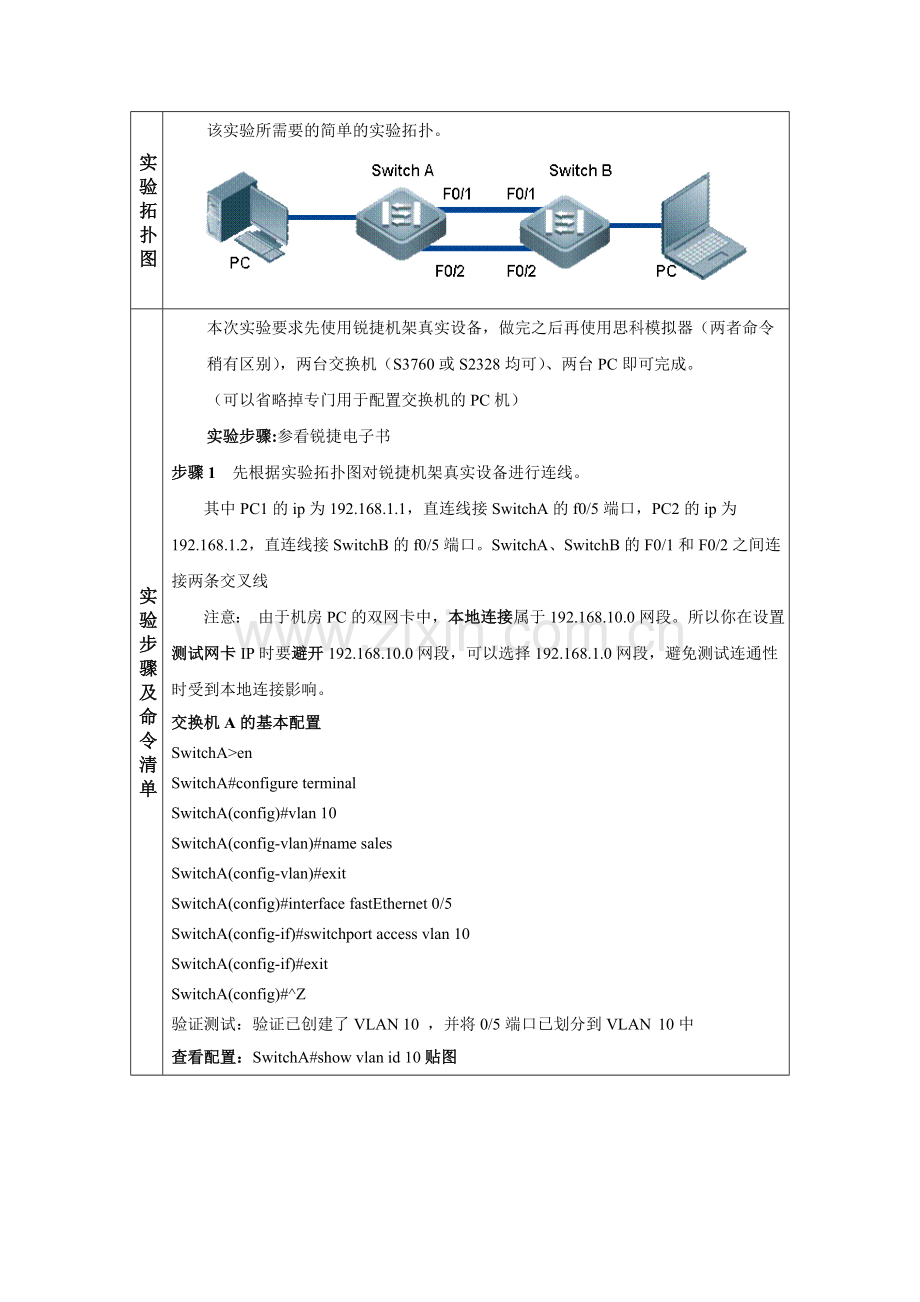

实验拓扑图
该实验所需要的简单的实验拓扑。

实验步骤及命令清单
本次实验要求先使用锐捷机架真实设备，做完之后再使用思科模拟器（两者命令稍有区别），两台交换机（S3760或S2328均可）、两台PC即可完成。
（可以省略掉专门用于配置交换机的PC机）
实验步骤:参看锐捷电子书
步骤1 先根据实验拓扑图对锐捷机架真实设备进行连线。
其中PC1的ip为192.168.1.1，直连线接SwitchA的f0/5端口，PC2的ip为192.168.1.2，直连线接SwitchB的f0/5端口。SwitchA、SwitchB的F0/1和F0/2之间连接两条交叉线
注意： 由于机房PC的双网卡中，本地连接属于192.168.10.0网段。所以你在设置测试网卡IP时要避开192.168.10.0网段，可以选择192.168.1.0网段，避免测试连通性时受到本地连接影响。
交换机A的基本配置
SwitchA>en
SwitchA#configure terminal
SwitchA(config)#vlan 10
SwitchA(config-vlan)#name sales
SwitchA(config-vlan)#exit
SwitchA(config)#interface fastEthernet 0/5
SwitchA(config-if)#switchport access vlan 10
SwitchA(config-if)#exit
SwitchA(config)#^Z
验证测试：验证已创建了VLAN 10 ，并将0/5端口已划分到VLAN 10中
查看配置：SwitchA#show vlan id 10贴图

步骤2在交换机SwitchA上配置聚合端口
SwitchA#configure terminal
SwitchA(config)#interface aggregatePort 1 ！创建聚合接口AG
SwitchA(config-if)#switchport mode trunk ！配置AG模式为trunk
SwitchA(config-if)#exit
SwitchA(config)#interface range fastEthernet 0/1-2 !进入接口0/1和0/2
SwitchA(config-if-range)#port-group 1 ！配置接口0/1和0/2属于AG1
SwitchA(config-if-range)#^Z
验证测试：验证接口fastEthernet 0/1和0/2 属于AG1
查看配置：SwitchA#show aggregatePort 1 summary贴图

步骤3交换机B的基本配置
SwitchB>en
SwitchB#configure terminal
Switch(config)#hostname SwitchB
SwitchB(config)#vlan 10
SwitchB(config-vlan)#name sales
SwitchB(config-vlan)#exit
SwitchB(config)#interface fastEthernet 0/5
SwitchB(config-if)#switchport access vlan 10
SwitchB(config-if)#^Z
SwitchB#
验证测试：验证已在SwitchB创建了VLAN 10 ，并将0/5端口已划分到VLAN 10中
查看配置：SwitchB#show vlan id 10贴图

步骤4 在交换机SwitchB上配置聚合端口
SwitchB#configure terminal
SwitchB(config)#interface aggregatePort 1 ！创建聚合接口AG1
SwitchB(config-if)#switchport mode trunk ！配置AG模式为trunk
SwitchB(config-if)#exit
SwitchB(config)#interface range fastEthernet 0/1-2 ！进入接口0/1和0/2
SwitchB(config-if-range)#port-group 1 ！配置接口0/1和0/2属于AG1
SwitchB(config-if-range)#^Z
SwitchB#
验证测试：验证接口fastEthernet 0/1和0/2 属于AG1
查看配置： SwitchB#show aggregatePort 1 summary 贴图

步骤5验证当交换机之间的一条链路断开时，PC1与PC2仍能互相通信
C:\Documents and Settings\Administrator>ping 192.168.1.2 -t ！在PC1的命令行方式下验证能Ping 通PC2。
注意：-t的作用在于一直ping下去，除非用按键ctrl+c终止。该命令有助于持续观察连通性。模拟器上不支持。
验证配置： PC1上ping 192.168.1.2 -t 截图

步骤6 使用模拟器重新做本实验（步骤同上，但关键命令有所差别，请自行反复尝试直到成功。推荐使用？帮助）。然后将实验拓扑和实验结果进行贴图。
模拟器实验拓扑图贴图

将使用模拟器进行配置聚合端口的命令贴图
创建聚合接口的步骤 贴图

配置接口0/1和0/2属于AG1的步骤 贴图
Switch(config)#interface Port-channel 1
Switch(config-if)#switchport mode trunk
Switch(config-if)#exit
Switch(config)#interface range f0/2-3
Switch(config-if-range)#channel-group 1 mode on
Switch(config-if-range)#end

验证配置： 交换机之间的一条链路断开前后，PC1上ping 192.168.1.2 截图
两条链路，PC1上ping 192.168.1.2贴图

删除一条链路，PC1上ping 192.168.1.2贴图
模拟器有误
换成删除另一条链路，再在PC1上ping 192.168.1.2贴图
模拟器有误

步骤6 参考配置 要求看懂解释。
SwitchA#show running-config ！显示交换机SwitchA的全部配置
System software version : 1.61(2) Build Aug 31 2005
Building configuration...
Current configuration : 287 bytes
!
version 1.0
!
hostname SwitchA
vlan 1
!
vlan 10 name sales
!
interface aggregatePort 1 ！聚合端口1的VLAN模式为trunk
switchport mode trunk
!
interface fastEthernet 0/1
port-group 1 ！ F0/1属于聚合组1
!
interface fastEthernet 0/2
port-group 1 ！ F0/2属于聚合组1
!
interface fastEthernet 0/5
switchport access vlan 10
!
end
【注意事项】
1、只有同类型端口才能聚合为一个AG端口。
2、所有物理端口必须属于同一个VLAN。
3、在锐捷交换机上最多支持8个物理端口聚合为一个AG。
4、在锐捷交换机上最多支持6组聚合端口。
实验 结 果分析及总结

你的配置中遇到过什么错误？是如何发现和更正的？
1. 忘记将交换机2的0/1端口加入vlan10中
当pc1 ping pc2 时，不通，发现pc2 与 交换机相连的0/1端口没有加入vlan10 后改正。
2. 模拟器上进行测试时，将两个交换机相连的端口加入group的命令与真机不同
更正为 channel-group 1 mode on
3. 在模拟器Show group中的信息时命令与真机不同
更正为 show etherchannel summary
4. 在模拟器创建聚合端口
Interface Port-channel 1
实验可以实现什么功能，有何好处？
实现了链路带宽扩展，同时增强了链路的可靠性。

实验日期：2024年4月9日星期二
