HL004以太网交换机基础及配置.pptx

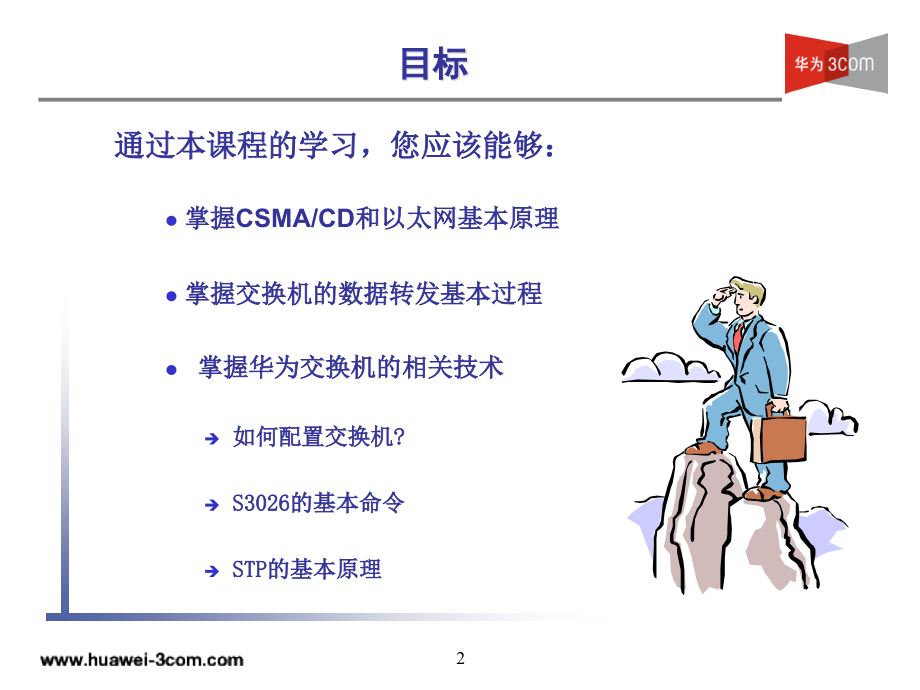

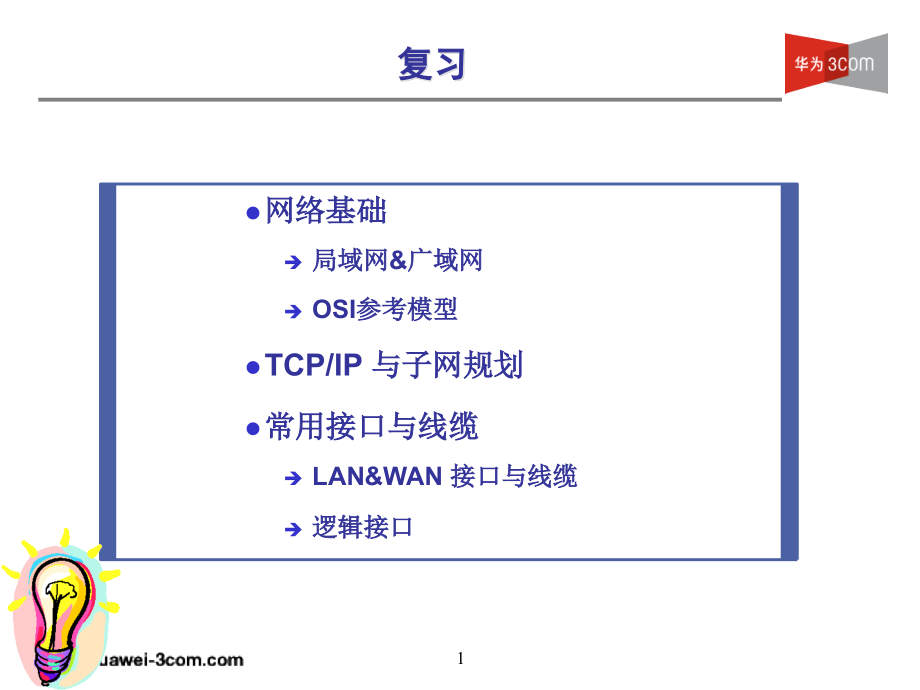

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,#,1,复习,网络基础,局域网,&,广域网,OSI,参考模型,TCP/IP,与子网规划,常用接口与线缆,LAN&WAN,接口与线缆,逻辑接口,2,目标,掌握,CSMA/CD,和以太网基本原理,掌握交换机的数据转发基本过程,掌握华为交换机的相关技术,如何配置交换机,?,S3026,的基本命令,STP,的基本原理,通过本课程的学习，您应该能够：,3,课程内容,以太网基础,交换技术,S3026,以太网交换机基本原理与配置,4,以太网基础,802.3,相关电缆,802.3 MAC,子层协议,IEEE 802.2,标准,Logic Link Control,（,LLC,）,常用以太网连接方式,快速以太网简介,5,参考资料,IEEE 802.3,IEEE 802.2,IEEE 802.3u,IEEE 802.3z,6,以太网简介,以太网由,Xerox,公司,PARC,研究中心于,1973,年,5,月,22,日首次提出,x,I,c,以太电缆,分接器,接口电缆,收发器,站点,接口,控制器,终端器,7,802.3,线缆,Name,电缆,最大区间长度,10BASE-5,粗同轴电缆,500m,10BASE-2,细同轴电缆,200m,10BASE-T,双绞线,100m,10BASE-F,光纤,2000m,8,802.3,帧,PRE:,先导字节,7,个,10101010,SFD:,帧开始标志,10101011,DA:,目的,MAC,地址,SA:,源,MAC,地址,LEN:LLC,帧长度,DATA:,数据字段,PAD:,填充字段,CRC:,校验字段,7,1,6,6,2,2 or 3,4,LLC,帧,64,到,1518,字节,字节,CRC,PAD,DATA,LLC,控制信息,LEN,SA,DA,SFD,PRE,9,MAC,与,802.2,标准,LLC,MAC,数据链路层,物理层,LLC,的位置,网络层,协议格式,分组,网络,MAC,头,LLC,头,分组,MAC,LLC,头,分组,10,3,种,802.3,连接方式,10Base5,10Base2,10BaseT,收发器,夹子,收发器电缆,芯,连接器,双绞线,集线器,11,802.3u,标准,名称,线缆,最大段长,优点,100Base-T4,双绞线,100m,使用,3,类线,100Base-Tx,双绞线,100m,100Mbps,全双工,100Base-F,光纤,2000m,100Mbps,全双工,12,课程内容,以太网基础,交换技术,S3026,交换机基本原理及配置,13,交换技术,局域网交换技术,局域网交换机逻辑模型,交换机输入输出接口,配置交换机,14,局域网交换技术,Hub,冲突域,Switch,冲突域,1,冲突域,2,15,LAN Switch,逻辑模型,三层及三层以上,LLC,MAC,物理层,桥协议实体,转发逻辑,输入输出,输入输出,16,LAN Switch,转发逻辑,MAC,地址表,Mac,地址,端口号,学习逻辑,学习逻辑,过滤,/,转发逻辑,接口,接口,17,LAN Switch,输入输出接口,上行接口,Lan Switch,Lan Switch,10 Base-T,链路,100Base-Fx,全双工链路,接入接口,18,现代局域网模型,外部网络,三层交换机,交换机,交换机,交换机,交换机,交换机,交换机,19,课程内容,以太网基础,交换技术,S3026,以太网交换机基本原理与配置,20,Quidway S3026,交换机基本原理及配置,配置基础与配置模型,Quidway S3026,端口配置,VLAN,与,VLAN,配置,端口聚合,STP,基本原理与配置,21,参考资料,IEEE 802.1q,IEEE 802.1d,IEEE 802.1w,22,Quidway S3026,配置端口：,Console,固定端口：,100BASE-TX:24,扩展插槽：,2,扩展模块：,1,口,100BASE-FX,单模模块,1,口,100BASE-FX,多模模块,1,口,100BASE-TX,模块,1,口,1000BASE-SX,单模模块,1,口,1000BASE-LX,多模模块,1,口,1000BASE-T,模块,23,超级终端设置,配置视图,用户视图,系统视图,以太网端口视图,VLAN,视图,VLAN,接口视图,用户界面视图,24,用户视图,?,User view commands:,boot Set boot option,cd Change the current path,clock Specify the system clock,cluster Run cluster command,copy Copy the file,debugging Enable system debugging functions,delete Delete the file,25,系统视图,Quidway?,Quidwaysuper password,修改特权用户密码,Quidwaysysname,交换机命名,Quidwayinterface ethernet 0/1,进入接口视图,Quidwayquit,退出系统视图,Quidwayinfo-center console channel console,信息输出设置,Quidwaymonitor-port ethernet 0/1,配置流量镜像,26,配置接口,Quidway-Ethernet0/1?,Quidway-Ethernet0/1duplex half|full|auto,配置端口双工工作状态,Quidway-Ethernet0/1speed 10|100|auto,配置端口工作速率,Quidway-Ethernet0/1flow-control,配置端口流控,Quidway-Ethernet0/1 mdi across|auto|normal,配置端口,MDI/MDIX,状态,Quidway-Ethernet0/1 shutdown/undo shutdown,关闭,/,重起接口,27,VLAN,示意,DA,SA,Type,Data,CRC,DA,SA,Type,Data,CRC,Tag,0 x8100,Priority,CFI,VLAN ID,标准以太帧,trunk,VLAN1,VLAN2,Vlan tag,帧,28,VLAN,基本配置Quidwayvlan 3,Quidwayundo vlan 3,创建,/,删除一个,VLAN/,进入,VLAN,配置模式,Quidway-vlan3port ethernet 0/1 to ethernet 0/4,给,VLAN,增加,/,删除以太网接口,Quidway-Ethernet0/2port access vlan 3,将接口加入到指定,VLAN,Quidway-Ethernet0/2port link-type trunk|access|hybrid,设置接口工作模式,Quidway-Ethernet0/2port trunk permit vlan ID|All,设置允许,trunk,端口通过指定,VLAN,的数据帧,Quidway-Ethernet0/2port trunk pvid vlan 3,设置,trunk,端口的,PVID,29,配置端口聚合,配置端口聚合,link-aggregation,port_num1,to,port_num2,ingress|both,Quidway link-aggregation ethernet 0/7 to ethernet 0/10 ingress,清除端口聚合,undo link-aggregation,master_port_num,|all,Quidwayundo link-aggregation ethernet 0/7,30,一个有循环的局域网,STP(Spanning Tree Protocol),选择根交换机,优先级,Mac,地址,Switch-3,PORT14,PORT20,Switch-2,PORT6,PORT8,Switch-1,PORT4,PORT11,31,STP,基本配置,开启,/,关闭生成树功能,stp enable|disable,Quidway stp enable,Quidway-Ethernet0/3stp disable,缺省情况下，交换机的生成树功能是关闭的,32,用,Quidway S3026,简单组网案例,目标：,PCA,和,PCC,同属于一个,VLAN 2,且能相互通信。,PCB,和,PCD,同属于另一个,VLAN 3,且能相互通信。,两台,S3026,用两根,100M,网线通过,Trunk,链路互连，并使用端口聚合功能增加链路带宽,trunk,PCA:VLAN2,PCD:VLAN2,PCC:VLAN2,PCB:VLAN3,33,用,Quidway S3026,简单组网案例,配置,VLAN,：,SwitchA&SwitchB,SwitchAvlan 2,SwitchA-vlan2port ethernet 0/1,SwitchA-vlan2vlan 3,SwitchA-vlan3port ethernet 0/2,配置接口,SwitchA-Ethernet0/23speed 100,SwitchA-Ethernet0/23duplex full,SwitchA-Ethernet0/23port link-type trunk,SwitchA-Ethernet0/23port trunk permit vlan 2 to 3,SwitchA-Ethernet0/24speed 100,SwitchA-Ethernet0/24duplex full,SwitchA-Ethernet0/24port link-type trunk,SwitchA-Ethernet0/24port trunk permit vlan 2 to 3,配置端口聚合SwitchAlink-aggregation ethernet 0/23 to ethernet 0/24 both,设置主机,IP,地址,34,问题,快速以太网和千兆以太网的标准是什么,?,桥协议的标准是什么,?,VLAN,的标准是什么,?,35,答案,802.3u&802.3z,IEEE 802.1d,IEEE 802.1q,36,本章要点,以太网技术,802.3,802.2,交换机术,交换机基本原理,VLAN,Trunk,STP,37,Quidway S2403,1,2,3,4,5,6,7,8,9,10,11,12,13,14,15,16,17,18,19,20,21,22,23,24,1,2,3,3MDI,10BASE-T PORT 1-12 MDIX,10BASE-T PORT 13-24 MDIX,100BASE-TX,MDIX,100BASE-TX3,MDI,RESET,Quidway S2403,正面图,Quidway S2403,端口排列图,38,超级终端设置,39,S2403,系统配置,40,S2403,端口配置,41,VLAN,示意,DA,SA,Type,Data,CRC,DA,SA,Type,Data,CRC,Tag,0 x8100,Priority,CFI,VLAN ID,标准以太帧,VLAN1,VLAN2,Vlan tag,帧,42,VLAN,示意,43,Trunk,示意,TRUNK,：将多个端口捆绑为一个使用,44,一个有循环的局域网,STP(Spanning Tree Protocol),选择根交换机,优先级,Mac,地址,Switch-3,PORT14,PORT20,Switch-2,PORT6,PORT8,Switch-1,PORT4,PORT11,45,Quidway S2403,其他配置,46,用Quidway S2403简单组网案例,目标：,1,、,PcB,、,PcC,可以和,PcA,互通。,2,、,PcB,和,PcC,不可以互通。,3,、两台,S2403,的用两条交叉网线互连，并捆绑使用两个百兆端口。,Trunk,Port1,Port25,Port27,SwitchA,SwitchB,Port24,Port1,Port27,Port25,PCA,PCB,PCC,华为,3Com,技术有限公司,华为,3Com,公司网址,:,www.huawei-,华为,3Com,技术论坛网址,:,forum.huawei-,
