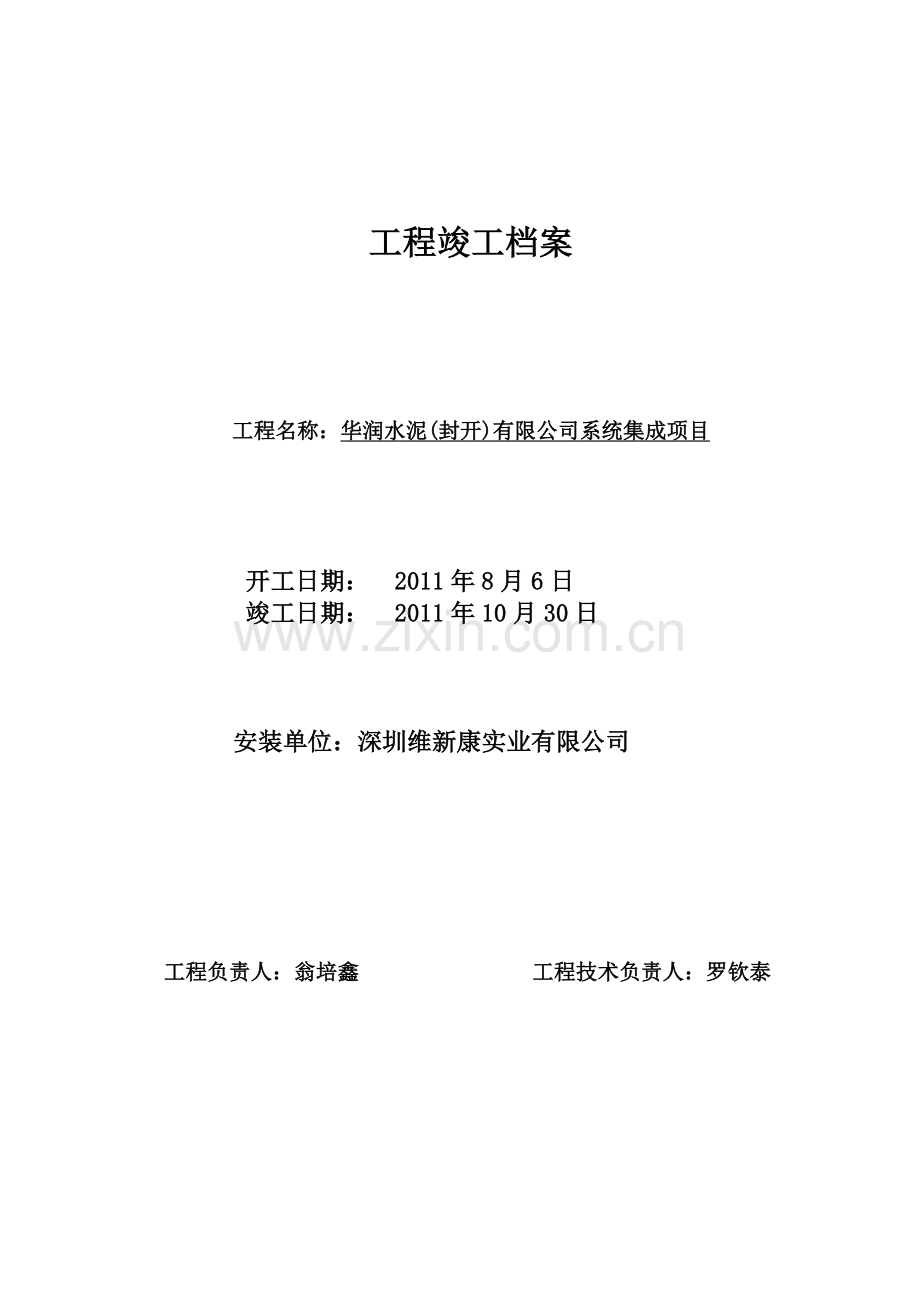

工程竣工档案

工程名称：华润水泥(封开)有限公司系统集成项目

开工日期： 2011年8月6日
竣工日期： 2011年10月30日

安装单位：深圳维新康实业有限公司

工程负责人：翁培鑫 工程技术负责人：罗钦泰

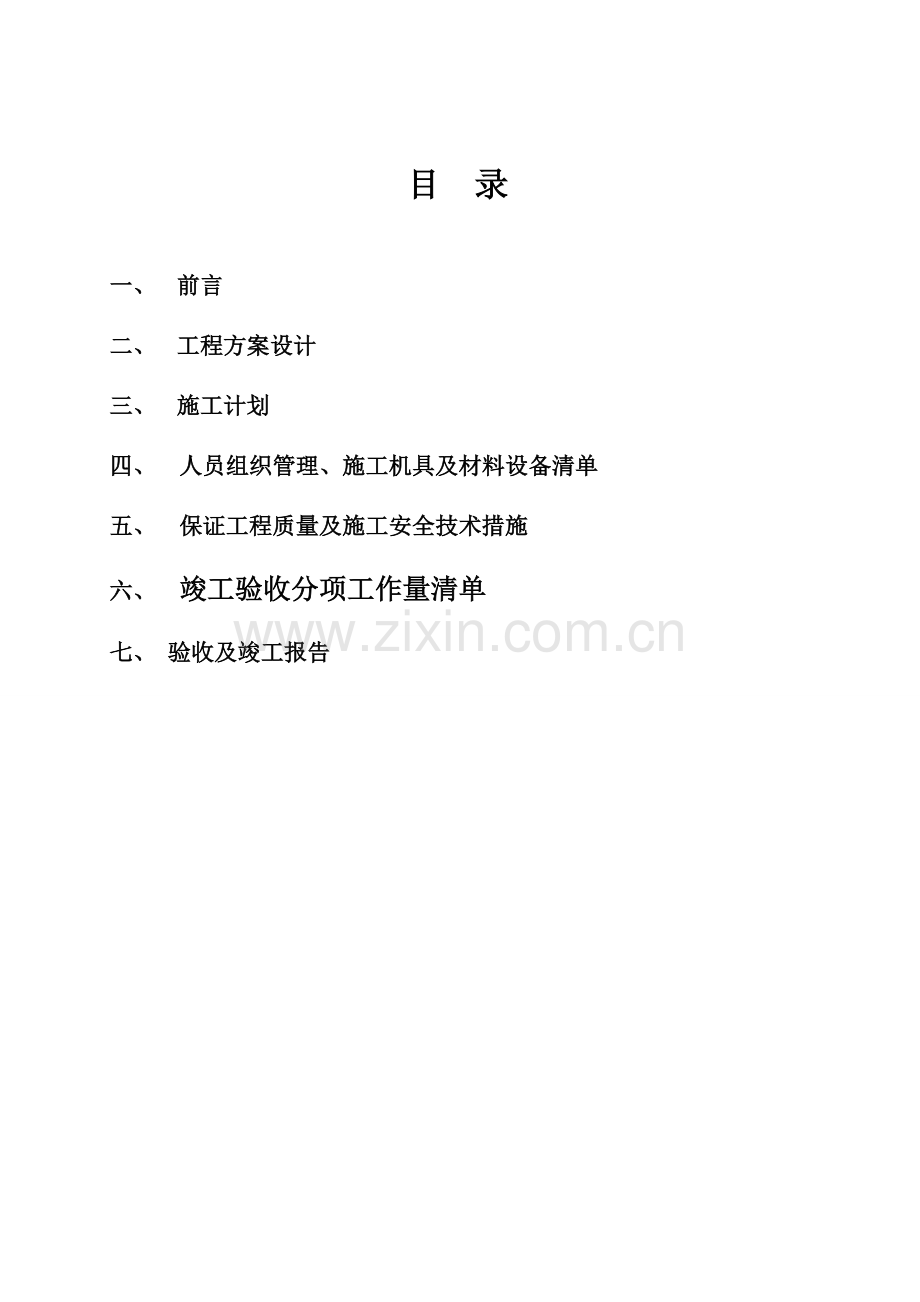

目 录

一、 前言

二、 工程方案设计

三、 施工计划

四、 人员组织管理、施工机具及材料设备清单

五、 保证工程质量及施工安全技术措施

六、 竣工验收分项工作量清单

七、 验收及竣工报告

一、 前 言

本工程为华润水泥(封开)有限公司系统集成项目。
华润水泥(封开)有限公司系统集成项目位于广东省云浮市封开县华润水泥场，华润水泥(封开)有限公司弱电系统集成分部工程是华润水泥(封开)有限公司信息化建设的重要部分。
本工程设计本着智能化建筑物的设计规范，严格遵循国家有关标准和国际组织颁布的有关标准，以国际先进的技术实现整个弱电系统工程的智能化管理。
本工程于2010年 8月 6日开工,2010年10月28日完工。

2010年10月

二、 工程方案设计

华润水泥（封开）有限公司系统集成项目弱电工程包含综合布线系统、机房系统、计算机网络系统、综合管路系统、背景音乐系统、一卡通系统、视频监控系统。总机房在负一层，在每层电梯间旁边的弱电井内设置1个分设备间。
2.1 网络系统
网络布线系统根据招标文件要求，选用Molex6类布线系统，总机房与分设备间采用6类线级联。

根据华润水泥（封开）有限公司办公楼的具体情况，在办公楼二层配线间与六层配线间各安置一台Xylan OmniSwitch 5wx 千兆网交换机作为主干交换机,提供1000M主干带宽。在检在二层配线间放置五台Xylan OmniStack 5024网络交换机，提供给1-4层共120个100M快速交换端口到桌面，六层配线间放置四台Xylan OmniStack 5024网络交换机，提供给5-8层共96个100M快速交换端口到桌面，每台Xylan OmniStack 5024网络交换机通过1000M上连模快与主干交换机连接；六层与二层配线间的两台Xylan OmniSwitch 5wx交换机之间用由两条1000M线路连接，以满足网络主干的带宽需求。必要时可在Omni 5wx中应用IP Firewall,以加强网络安全性。网管站以10Mbps接入OmniStack 5024中，所有服务器以1000M的高速连入网络，各科室服务器可以放在各楼中，以减少网络主干传输流量。

网络结构说明：
(1)主干带宽
采用1000M bps多模光纤主干连接，ATM交换功能放在Omni 5wx中， ATM访问功能分别放在各个OmniStack 5024中。
(2)路由
办公大楼内部网络路由功能由网络主干交换机Omni 5wx中内置路由服务器和各个OmniStack 5024中内置路由服务器共同担任。软件方式提供30.000PPS路由处理能力，做为选择，还可在Omni 5wx中插入一个硬件路由芯片(HRE)，以

提供250,000PPS路由处理能力。
(3)虚网
可提供七种方法虚网，根据xx软件园办公楼的业务特点，建议构成一个IP地址规则虚网，其中应用为办公自动化系统；其它业务部门可再分别划分虚网，对业务独立的部门，可不在其虚网中设置路由，以保证网络访问的安
(4)可靠性
建议在主干交换机Omni 3wx中采用MPM管理模块的双工配置和电源双工配置。
(5)端口扩展
根据xx软件园办公楼近期和远期端口接入规划，我们采用可级连式交换式OmniStack 5024来提供端口扩展能力，近期每个OmniStack 5024提供24个10M/100M交换端口，将来可扩张为更多的10BaseT交换端口。同样，在Omni 5wx留有空槽，以便将来端口扩张用。
(6)网络管理
用一台网络端点作为集中式网络站，上面运行Xylan公司的网管软件和其它第三方网管软件。此外，还可通过各个交换机的串形端口，来对其进行配置、管理。前者为段内管理，后者为段外管理。
下表统计了方案2所提供的端口数：
方案二：千兆以太网为主干

楼层
放置的网络设备

提供的交换端口数目

10M
100M
1000M
1层
Xylan OmniStack 5024
24
24
2
2层
Xylan OmniStack 5024
24
24
2

Xylan OmniStack 5024
24
24
2

Xylan OmniSwitch 3wx
0
0
8
3层
Xylan OmniStack 5024
24
24
2
4层
Xylan OmniStack 5024
24
24
2
5层
Xylan OmniStack 5024
24
24
2
6层
Xylan OmniStack 5024
24
24
2

Xylan OmniSwitch 3wx
0
0
8
7层
Xylan OmniStack 5024
24
24
2
8层
Xylan OmniStack 5024
24
24
2

2.2电话布线系统
电话布线系统与网络布线系统共用管道、路由和设备间。电话布线系统采用三类综合布线系统，主干用50对+20对的大对数电缆级联。电话布线系统垂直
立面拓扑图如下：

设备间子系统
工作区子系统
垂直干线子系统

建筑群子系统
水平布线子系统
管理子系统

电话布线系统点位统计表如下：

电话布线系统的水平子系统采用三类四芯电话线，楼层采用50对大对数级联。华润水泥办公楼项目综合布线系统设计必须能够满足传输高质量、高速率信息的要求。并符合以下的设计要求。
1. 整个综合布线系统由数据综合布线系统和语音综合布线系统两部分组成。
2. 整套系统分为外部用户应用与内部用户应用两部分。
3. 在垂直布线子系统设计中主干线缆选型时，系统的数据主干可采用多模室内光纤，语音主干采用3类非屏蔽大对数双绞线铜缆。
4. 在水平布线子系统设计中，数据、语音传输的水平线缆，均采用6类4对非屏蔽双绞线铜缆。
5. 工作区子系统设计中，信息点的布置根据建筑平面布局的实际情况，设置数据及语音信息点端口 同时为保证用户的可扩充性，信息点留有足够余量。
6. 设备间子系统设计中，数据跳线不允许现场制作，采用厂家生产的成品，语音跳线允许。
7. 布线系统要做到先进，可靠和防止由于设备内部原因造成的不安全因素。并且符合以下标准：IEC 323.1 CRM阻燃标准以及IEC 1034\IEC 754.1、IEC 754.2等标准。
8. 布线系统的所有设备、零部件必须有永久、易识别的标志，应为中文或中英文对照。
9. 布线系统中的MDF和IDF的位置以及线缆的路由布局必须合理。
10. 布线系统设计中要明确考虑各个部分的接地设计。
本方案就是凤凰工业炉办公楼项目提供综合布线系统而设计的。
本布线系统将提供项目内部所有话音、数据和多媒体信号的传输通道。

2.3 背景音乐
概述
背景音乐的主要作用是创造一种轻松和谐的气氛，设计成熟的现代工厂背景音乐系统，扬声器分散要均匀布置，音量适宜，不影响人群正常交谈。当有紧急情况时，扬声器能以最大的功率发声，每个角落都能听到报警声音，以便人员的及时疏散。
本次项目采用SPDPA公共广播系统。是专为公共场所提供背景音乐、公共广播及消防报警的专业设备，且设备齐全，产品多元化，产品由设计开发到品质控制都达到世界一流水平。现代工厂背景音乐/紧急广播智能系统主要对工厂生产区域、办公室、检测中心、厂区公共部分等场所播放背景音乐或紧急广播，且主机对今后的扩容预留接口,满足公司长期发展的需要.
本次建设范围主要涉及办公楼部分。
方案设计依据
1、以甲方提供的场地图纸和系统要求为依据；
2、 依照提出的扩声要求，并根据背景音乐广播的需要；
3、 根据我公司多年来对音响系统设计、施工的经验，考虑系统用途的先进性和功能扩展性；
4、本系统的设计依照下列标准进行：
1、《民用建筑电气设计规范》 JGJ/45-82
2、《建筑设计防火规范》 GBJ16-37
3、《厅堂扩音系统的声学特性指标要求》 JG GTJ125
4、《利用建筑物金属体做防雷及接地装置安装》 86SD566
5、《火灾自动报警设计规范》 GBJ116-88
6、《火灾自动警系统施工及验收》 GBJ50166-92
7、《公共广播工程费用概预算编制办法》
8、《SPDPA产品手册》
根据此规格书及最新版的有关标准对系统进行设计、施工和检验。
设计要求及实现功能
1、系统指标
1）、声场强度
声场强度的确定与某环境下的背景噪声密切相关，参考各种不同的环境下的噪声声强表 一般建筑环境一般均为25~45dB。
2）、声场均匀度
声压级均匀，变化范围在±4dB左右为好。
3）、可懂度
检测声音清晰程度的主观评定指标。
4）、扬声器系统的性能指标
* 扬声器的频率响应范围
扬声器的频率响应范围是影响系统可懂度的重要因素。频率响应范围100~14000Hz就足以满足要求。功放的频响范围均优于扬声器的频响特性。
* 重放频率特性
扬声器如上所述在100~14000Hz范围，足以满足公共广播的频响要求。
* 灵敏度
灵敏度高的扬声器的效率也高。
* 额定阻抗
额定阻抗一般采用4欧或8欧。
* 额定功率
又称标称功率、不失真功率，它是扬声器的正常工作功率，扬声器在此条件下可以长期工作而不致损坏，一般情况下，最大输出功率是额定功率的2~3倍。
* 扬声器口径
扬声器的口径尺寸越大，则它所能承受的功率越大，输出功率也越大，低频特性越好。
* 扬声器扩散角
扬声器的扩散角大小可决定扬声器的布距。
S1=2*（H-h）*tg(Q/2)
其中， S1：布距参考值
H：设备安装的吊顶高度
h：设定的闻听高度
Q：扬声器的扩散角
2. 指标的确定
1）、公共广播系统
公共广播系统是以听音的人能听到清晰、准确的声音作为设计目标。
其设计指标为：
室内声压级均匀
半均声压级-噪声声级+（6~10）dB；
频带在100~6000Hz，重放特性比较平直，频带外希望急剧下降；
根据前述噪声声级可确定本设计声级的平均声压级（在亚洲，噪声声级一般应增加5~10dB。）：（闻听高度 为5 m）；
背景音乐声级=60~70dB；
公共广播声级=65~75dB；
2）、紧急广播系统
紧急广播系统是以听音的人在任何地方都能听到清晰、准确的声音作为设计目标。
根据以上分析，其设计指标为：
室内声压级均匀；
平均声压级=88~94dB；
频带在100~6000Hz，重放特性比较平直，频带外希望急剧下降。
3、系统设计
1）、系统类别
设计时，每一路的终端采取并联接法，接于同一个功率放大器上的各终端（线间变压器和扬声器）的总阻抗小于或等于功率放大器的额定负载阻抗值。即：
Z0=ZL/n
Z0=V02/W0
其中， Z0：功放额定负载阻抗
ZL：各终端扬声器的阻抗
n：终端个数
W0：功率放大器的额定输出功率
V0：定压输出的额定电压
另外，每个终端（扬声器）的最大额定输入功率大于所需声压级的电功率的二至三倍。即：
WL≥2~3Ws
其中， WL：扬声器的额定功率
Ws：所需声压级的电功率
2）、扬声器的布设
根据有关标准及工厂公共广播的用途，喇叭的布设应满足现代工厂的实际需要为准
3）功放的确定
功率放大器的容量按下式计算：
P=K1´K2´ΣP0
式中， P：功放设备输出总电功率（瓦）
P0：Pi´K，每分路同时广播时最大电功率
Pi：第i支路的用户设备额定容量
Ki：第i分路的同时需要系数：
业务性广播，Ki取0.7~0.8
火灾事故广播，Ki取1.0
K1：线路衰耗补偿系数：
线路衰耗1dB时取1.26
K2：老化系数，一般取1.2~1.4
4）、传输导线
1.0mm2的导线在100V传输网中1dB压降，负载功率为200W，其传输距离可达160米。在设计中普遍采用1.0mm2的导线为平面传输导线，采用2×2.5mm2多股平衡线为垂直传输导线。
5）接地
广播控制室设置保护接地和工作接地。对单触设置专用装置，接地电阻不大于4欧姆，对接至共同接地网，接地电阻不大于1欧姆。
4、本次建设实现的功能
1）、播放背景音乐、发布语音广播及分区喊话功能
2）、可根据需求，实现分区播放背景音乐
3）、有广播、背景音乐及扬声器线路检测功能
4）、紧急广播和背景音乐采用同一套系统设备和线路
5）、有消防联动及邻层报警功能
系统组成及说明
系统设计包括通常广播和紧急广播二个系统功能，从设计规范的思想出发，通常广播和紧急广播二个系统的设计，在功能上互相独立，在设备上有机会结合。根据规范要求，紧急广播的控制具有最高优先权，并采用消防联动和自动火灾报警广播方案。
1）、通常广播
通常广播含有服务性广播和业务性广播二个功能：服务性广播，主要用于公共区域的广播和背景音乐、介绍、指南、以及可能需要的内容的播放。
业务性广播为各楼层通知、找人等寻呼用途。
（1） 节目源用于服务性广播。
* SPD-6607 CD/MP3播放机 ：播放VCD/MP3音乐节目。
* SPD-6608 数控调谐器: AM/FM 各50个电台存储，自动搜索存储电台。
（2） 广播寻呼
用于业务性广播，提供寻呼麦克风，内藏高音质咪头以改善话音或由主机进行制定编组，音质以及语言清晰度。操作时，系统将自动中断音乐节目，发出提示乐声，切入麦克风寻呼的声音。
1、 该方案主要实现功能:广播寻呼功能。能实现寻呼的紧急广播，如消防疏散指导。

配置了此套设备后，工厂的各种公共广播方面的需求和消防联动方面的要求得到了满足，完善了一个现代工厂所必须的公共设施。也让员工在休息期间能得听听音乐,放松工作中的压力。SPDPA品牌，作为一个知名并且价位适当的品牌，特别适用于各种现代工厂，为多个知名公司使用，同时也做出了许多在背景音乐及消防联动方面极其优秀的现代工厂典范。
2、 系统设备功能特点叙述（设备以清单为准）
Ø、SPD-6601 智能中央控制器

功能特点：
SPD-6601可实现定时、分区、定节目及消防紧急广播等功能，系统可定时开启、关闭、自动运行所编程序、自动播放广播内容（背景音乐、铃声等），当紧急灾害发生时，系统可自动强行插入紧急广播。可电脑联机操作，配有编程自动播放软件。

■内置4进8出的功率分区，实现自动或手动分区操作。各分区可任意开启或关闭
■内置MP3播放模块，外接U盘，即能实现定时自动播放
■内置监听，可监听MP3播放声音
■可以脱离电脑单独使用，也可以结合电脑一起使用，同时也可以配合远程寻呼站使用
■设有10个可编程的快捷键，复杂操作，单键搞定
■可以外控其它受控的周边设备：如DVD、调谐器TUNE、10路电源管理器等
■可以编辑8种不同程序，每种程序均达220步。每步操作精确到秒。并设有特殊情况下运行程序，或不运行程序。同时对于春夏秋冬不同季节 运行的程序，只需简单配置即可
■一路短路（消防全区报警）输入，一路可编程的短路输出（可以触发电源时序器等）
■可配合无线遥控器SPD-6610P操作，空旷距离可达1000米
■四路可控电源输出 4 x AC220V

2.4 视频监控系统
该系统主要是辅助保安系统或配置的其他安防人员对敏骏房地产有限公司办公区内外的现场进行监视。暗访人员在监控中心机房及屏幕墙中能观察到办公区内所有重要地点的情况：在出入口、通向室外的大门、边门、楼道主要通道等处安装摄像机，将办公区的情况以图像方式实时传送到监控中心，值班人员通过电视屏幕墙可以随时了解这些地方的重要情况。
监视系统除了起到正常的监视作用外，在接到防盗报警系统的示警信号后，还可以进行实时录象，录下报警时的现场情况，以供事后重放分析。
该系统亦称为CCTV（close circuit television）。它包括：

显示部分
控制部份
传输部份
摄像部份

摄象部分：
包括
①各类摄像机；
②定焦或变焦变倍镜头；
③高清晰摄像一体机；
④实现摄像机上下左右运动/旋转扫描的云台；
⑤保护摄像机与镜头的防护罩；
⑥接收并执行命令的解码器等。

传输部分：
视频图像向主机的传输包括：
① 同轴电缆、光缆或网络线等有线传输方式；
② 发射机、接收机组成的无线传输通道。

控制部分：
闭路电视监控控制系统主机也称为硬盘录像机，具备以下功能
① 接收传输来的多路视频图像并按需要切换到指定的各个监视器上供观看；
② 支持对前端装置执行云台上下仰视、左右旋转运动；
③ 对镜头光圈、聚焦和变倍进行调节控制；
④ 对云台运动和镜头设置进行按预置位快速定位；
⑤ 执行摄像机定日期或定时间巡回扫描等控制操作动作；
⑥ 启动时滞式或实时对视频图像进行录象记录；调阅录象资料；
⑦ 将系统所有发生的操作动作记录和打印归档；
以上所述功能构成闭路电视监控主机的千差万别和不同功能等级，也成为评价相应产品功能的主要标准，是组成闭路电视监控系统的核心。
*控制系统主机所采用之操作软件参考winxp系统设计：模块化、智能化、调用便捷化，契合使用习惯。

视频监控结构拓扑图

2.5.一卡通系统

总体设计思想
通过对企业的需求进行分析，我们按照“总体规划、分布实施”的原则，并根据根据企业的实际需求，在满足企业目前要求基础上，我们提出了“C3数字化企业一卡通整体解决方案（以下简称C3系统）”，对企业一卡通系统进行规划，实现身份识别、电子支付、信息管理，建立整正意义上的数字化企业一卡通系统。
体系结构
达实自主研发的C3系统采用混合C/S、B/S模式的多层体系，以“平台+应用”的1+N架构,即是以控制台、人员信息、设备卡和账套平台为基础，可实现权限管理、消费管理、银行圈存、门禁管理、考勤管理、巡更管理、会议签到管理、访客管理、停车管理、电梯控制、综合服务等,同时可实现与企业的HR系统、安放系统等系统的集成，并且可随着企业以后业务需求增加而扩展，无需改变平台，如下图：

“卡通、库通、网通”
卡通
卡通指卡片上各应用子系统的数据可以互通互用，但又不失各应用子系统的独立安全要求。
“C3系统”各子系统公用数据存放在基础信息区，可被各子系统读取但不可改写。每个子系统专用的数据均存放在指定的一个专用业务数据区，只能被该子系统读写，其它子系统无法访问。而各子系统之间需要交换使用的数据则存放在数据交换区，可以互相调用。通过建立基础信息区、数据交换区和专用业务数据区机制，完美地实现了“卡通”的技术要求。使得一张卡只发行一次，便可通用于各类应用子系统。
库通
库通指平台及各业务子系统共享一个数据库。
“C3系统”采用大型数据库，人员信息、设备卡片信息、控制台信息和帐套信息共同组成了C3系统的基础业务平台，可被N个业务子系统所共享，各业务子系统的专用信息（如考勤、门禁、消费、巡更等）作为独立的第二层数据库群组，既体现了系统数据的统一性，又保证了各业务数据的独立性。依托C3系统良好的数据平台，可实现对其版本的升级平滑以及与第三方软件的无缝连接。
网通
网通指一卡通系统的硬件和软件设备都可通过工业总线、局域网、广域网等连通成一个有机体，共同实现一卡通系统的功能。
“C3系统”通过设计统一的应用层通讯协议，使用标准的硬件通讯接口，兼容总线、局域网、广域网等多种联网方式，将计算机、智能卡读写终端设备以及各种应用系统集成为一个协调的有机统一体；同时也能融合正在发展中最新通讯技术，如蓝牙技术、无线局域网、虚拟局域网等。

2.6 机房配电
总用电量计算
在用电量计算方面要充分考虑空调和照明设备、计算机及网络设备的用电，备用用电量的计算，合理配电，使机房的配电适合将来增加设备的需要。
配电线路设计
充分考虑从主配电柜到计算机输送电力线路的要求和机房内部配电线路的要求。机房配电线路要有明显的分类输送，空调系统、照明系统不会干扰设备用电。提供二路电输送到计算机机房内，二路电源自动切换保证电源系统的安全，保证每台服务器至少有一路电源开关控制，每台服务器电源故障都不会影响其他服务器的电源系统。
开关设备
本方案中选用的主开关要求标准配置有电子脱扣器，具有可调式LT（长延时）过负荷保护、ST（短延时）短路电流保护、INST（瞬时）电流保护，主要配电设备选用进口高可靠性配电设备。
配电柜（箱）
本机房配电箱负责对UPS、备用空调、维护插座、照明等供电。也负责对所有UPS输出电力系统的分配。配电箱必须符合IEC-493-1标准，外观完美、安全可靠。箱体设计将带电部份完全遮蔽，表面采用环氧树脂粉末经静电喷涂处。
UPS 配电系统
恒定的电源供给是中心机房内设备贮存数据资料的重要保证，而选用APC
品牌UPS是重要保证的前提。

三、施工计划

工期安排：

工序
8月6-11日
8月12日-30日
9月1-14日
9月15-10月12日
10月13-19日
10月20-30日
备货

线缆敷设

辅材安装

设备测试

设备安装

单项调试

联合调试

整改

试运行

竣工文档

验收

四、人员组织管理
公司由副总经理亲自挂帅，组织专业工程技术人员和骨干力量成立布线工程项目班子。
项目负责人：
职责：项目总体规划
人员：翁培鑫
技术负责人：
职责：项目总体技术方案及施工规划
人员：孙剑 技术总监
技术工程师：
职责：负责施工现场技术工作
负责人：罗钦泰
材料管理员：
职责：负责对施工现场的材料进行分发、保管、回收等管理
责任人：张猛
布线人员：
施工人员：张四光等
现场安装制作施工人员安排：
职责：对工程的各工序进行具体实施与检查
槽道开挖人员：李路等人
布线线槽安装：刘争等人
测试及文档整理：王小路以上人员将各司其责，又紧密配合。
根据工程进度要求，明确各个项日主管人员、工程技术人员总体任务、分阶段任务，并定期检查各专业岗位目标和任务的完成情况、完成质量、工程协调配合情况，做到奖罚分明，营造—个创建“优质工程”的思想环境和工程环境。
公司在承接安防工程时，一般都根据业主的需要，以便于管理，使用灵活、安全的思路，在工程思想和工程方案取得业主认同的情况下，公司工程设计人员和专业设计师采用先进的计算机软件编制施工图纸。
五、保证工程质量及施工安全技术措施
工期将严格按照招标文件要求，并确保在规定工期内完成，承诺若未在指定工期内完成，将处以每延误一天以中标总价的千分之三罚款。
工程质量将严格按照安防项目相关技术标准执行，确保工程合格并力争达到优质工程，承诺若未达到合格工程将处以无条件返工直至合格的惩罚。
员工的素质直接体现了一个公司的文化和休养。员工的安全是整个工程顺利进行的保障。本公司的工程队均为公司合法员工组成的，都是经过严格的培训而挑选出来的精英。施工现场要求公司员工统一着装，工作现场无人抽烟、打闹。公司铁的纪律造就了一批批优秀的工程队。公司的“八大纪律，三项注意”是每个员工工作的纲领。
本公司在承接厂区、楼宇、大楼综合布线项目始终把文明施工、安全生产放在首要位置，公司总经理亲自抓此项工作，公司承接的综合布线工程所有进场施工人员管理人员名单都提前报告建设方有关单位以便监督和投诉本公司职员任何不文明的行径。现场施工时，所有职员都统一着装，管理人员每日督导施工现场，公司高级管理人员定期和不定期抽查工地施工状况并将发现的不文明、不安全生产的个人、项目小组通报全公司并将处分结果反馈建设单价，以确保优质工程目标的实现。
施工现场的安全是我们不可忽视的一部分。保证工程的顺利进行就必须时时刻刻提醒着我们要安全第一，注意安全。公司为每位员上均在保险公司(人寿、平安)投保，保证员工的身心安全，使工人有一个良好的工作环境和心态去对待每一件我们为客户所做的事。
安全生产文明施工措施依据《建筑施工安全检查标准》(JGJ59—99)编制。
(一)、施工安全措施涵盖范围如下：
1、安全带、安全帽的购置和检测；
2、施工配电系统的购置及敷设；
3、安全标志的购置和检测；
4、机械的安全防护设施的购置和检测；
5、安全培训；
6、其它安全防护；
(二)、安全文明施工措施：
严格遵守安全施工八大纪律、三项注意：
纪律一：进入现场，必须戴好安全帽，扣好安全帽带，并正确使用个人劳保防护用品；
纪律二：二米以上的高空，悬空作业无安全设施的必须系好安全带，扣好安全钩；
纪律三：高空作业，不准往下或向上抛扔材料和工具物件；
纪律四：各种电动机械设备，要有可靠有效的安全接地和防雷装量，方能开动使用；
纪律五：不懂电器和机械的人员，严禁使用和玩弄机电设备；
纪律六：不干与施工无关的事情，严禁在施工场地打闹喧哗，影响他人工作；
纪律七：文明施工，严禁在禁烟区吸烟和工作时间喝酒，严禁在休息场所进行赌博等一切违法行为；
纪律八：与其他施工人员同时施工时，不许动用他人设备，严禁打斗滋事；
注意一：注意公司形象，统一着装，文明施工；
注意二：注意工程质量，每项工序严格检查，及时修正；
注意三：注意安全，保证工期按时完工；
切实贯彻落实局制定的《建立建筑安装施工现场的安全生产规定》，《关于加强安全生产的若干重要规定》及部制定的《建筑安装工人安全技术操作规程》。
同一管道井，上下层不得同时作业，否则应采取隔绝措施，防止物件坠落伤人。
各种机电设备及各种手持电动工具，临时电流必须统一经过漏电装置，安全敷设，专人保养，不准随意乱接乱拉电源线。
使用移动式电动机械和手持电动工具(砂轮切割机，台钻，角向砂轮机，冲击电钻等)的单相电源线必须使用三芯软橡胶电缆，三相电源线必须使用四芯软橡胶电缆；接线时，缆线护套应穿进设备的接线盒内并予以固定，电动工具使用前应检查下列各项：
外壳，手柄无裂缝，无破损。保护接地线或接零线连接正确，牢固。电缆或软线完好。插头完好。开关动作正常，灵活，无缺损。电气保护装置完好。机械保护装置完好。轮动部分灵活。
施工人员上岗应有安全交底记录和上岗记录，班组每天做好上岗记录，其中包括：
每天上班后，以小组为单位由组长布置当天的施工任务，明确施工要点，并根据组内成员的技术水平做适当分配工作。
根据每天施工特点，对每项工作进行具体详细的安全交底，并检查劳护用品的准备情况及其质量是否良好，教育组员认真使用。
每天下班后，以小组为单位检查安全措施是否贯彻及通过施工又暴露出哪些新的安全问题需要解决。
如班组内发生事故或有事故苗子要及时分析原因，提出对策，并做好安全记录。
不论班前，班后会兼职安全员有责任协助组长提出补充和保证安全措施的意见并监督执行。安全员要做好工作日记。
班组长在施工中途发现施工条件有变化和安全措施执行有困难时，应立即向安全部门提请解决。
克服一切困难推行施工现场标准化管理，现场应保持整沽，特别在施工现场，场地小的情况下，应该做到工完料尽场地清，材料应该根据现场总体安排，分类地妥善地堆放，不可乱堆乱放，要根据先后使用程序放置，设备、材料吊入楼层后应注意存放部位的允许负荷是否超出，防止损外楼板造成重大质量安全事故。
配合阶段和在井道中安装或在脚手架上作业时，必须携带工具袋，将暂时不用的工具、材料螺帽等随时放入袋中，在使用工具上应有安全绳装置，防止坠落伤人。
尽量争取在吊平顶施工前或吊平顶施工过程中进行吊装，充分利用梯子或土建脚手架施工，当一定要在平顶吊好后施工时，应按照关于在平顶内施工的有关注意事项执行，防止空中坠落与火警事故的发生。
施工现场临时电源的各条线路应连接紧固，绝缘良好，符合不超过允许值，严禁二个电源系统并联进行，一个施工小区内一般不应引入二路电源。各临时电源的配电箱都应配有漏电保护器，一般电流漏电保护器的额定漏电动作电流不得大于30mA，动作时间不得大于0．1秒：电压型漏电保护器的额定漏电动作电压不得大于36v。随时检查漏电开关的有效性，若失效应，立即更换。
使用砂轮机角向砂轮机进行打压时，必须戴好防护有机面罩。
施工用的电缆及电源线应架空妥善固定，防止划破、压破绝缘层造成触电事故。
送电之前必须做好质量自检互检，确认合格后方送电，试运转时各工种要互相配合，确保试转安全。己送电的电气设备上挂警告牌，送电时要有一套停送电制度，防止出现短路和触电事。

六、 竣工验收分项工作清单

工程竣工验收申请

华润水泥(封开)有限公司弱电系统工程项目是保证华润水泥(封开)有限公司稳定独立运营的重要保障。该项目包括以下内容：
1）综合布线系统 6）机房系统
2）计算机网络系统 7 ) 综合管路系统
3）背景音乐系统
4）一卡通系统
5）视频监控系统
深圳市维新康实业有限公司在华润水泥(封开)有限公司各级领导和相关职员的大力支持、配合、协助下，已圆满完成该工程的建设。并且在2010年10月20日至2010年10月30日试运行期间稳定工作，现提出验收申请，拟定验收内容如下：
序号
项目
验收内容
结果
1
综合布线系统
包括前端模块及后端机柜设备安装测试

2
网络系统
包括交换机设备的安装调试

3
背景音乐系统
包括广播设备的安装及调试

4
一卡通系统
包括门禁机的安装及调试

5
视频监控系统
包括摄像机前端安装及后台安装及调试

6
机房系统
包括机房装修、UPS安装及调试

7
文档验收
验收文档及竣工图纸是否符合要求

建设单位意见： 施工单位意见：

年 月 日 年 月 日

七、竣工验收报告

综合布线系统分项工程质量验收记录表

工程名称*
华润水泥(封开)有限公司系统集成项目
合同号

施工单位
深圳市维新康实业有限公司
设备类型
和数量
见合同清单
工程服务类型
工程实施
工程服务内容
完成到货验收
□是 □否 □不涉及
缆线的弯曲半径符合施工规范
□是 □否 □不涉及
预埋线槽和暗管的线缆敷设符合施工规范
□是 □否 □不涉及
电源线、综合布线系统缆线应分各布放符合施工规范
□是 □否 □不涉及
对绞电缆芯线终接符合施工规范
□是 □否 □不涉及
架空、管道、直埋电、光缆敷设符合施工规范
□是 □否 □不涉及
机柜、机架、配线架的安装符合施工规范
□是 □否 □不涉及
信息插座安装符合施工规范
□是 □否 □不涉及
各类跳线的终接符合施工规范
□是 □否 □不涉及
完工日期
2010 年10 月 30 日
检测意见：

建设单位技术负责人

出入口控制（门禁）系统分项工程质量验收记录表

工程名称*
华润水泥(封开)有限公司系统集成项目
合同号

施工单位
深圳市维新康实业有限公司
设备类型
和数量
见合同清单
工程服务类型
工程实施
工程服务内容
完成到货验收
□是 □否 □不涉及
控制器独立工作时准确性
□是 □否 □不涉及
控制器独立工作时实时性
□是 □否 □不涉及
控制器独立工作时信息存储
□是 □否 □不涉及
系统主机接入时控制器工作情况
□是 □否 □不涉及
系统主机接入时信息传输功能
□是 □否 □不涉及
现场设备状态接入率
□是 □否 □不涉及
现场设备状态完好率
□是 □否 □不涉及
系统性能要求实时性
□是 □否 □不涉及
系统性能要求稳定性
□是 □否 □不涉及
系统性能要求图形化界面
□是 □否 □不涉及
软件综合评审需求一致性
□是 □否 □不涉及
完工日期
2010 年10 月 30 日
检测意见：

建设单位技术负责人

背景音乐系统分项工程质量验收记录表

工程名称*
华润水泥(封开)有限公司系统集成项目
合同号

施工单位
深圳市维新康实业有限公司
设备类型
和数量
见合同清单
工程服务类型
工程实施
工程服务内容
完成到货验收
□是 □否 □不涉及
不平衡度安装符合规定
□是 □否 □不涉及
音频线敷设安装符合规定
□是 □否 □不涉及
接地及阻抗匹配安装符合规定
□是 □否 □不涉及
放声系统分布安装符合规定
□是 □否 □不涉及
音质音量安装符合规定
□是 □否 □不涉及
音响效果主观评价
□是 □否
