九年级物理全册--三线插座和漏电保护器习题-新版新人教版.pptx

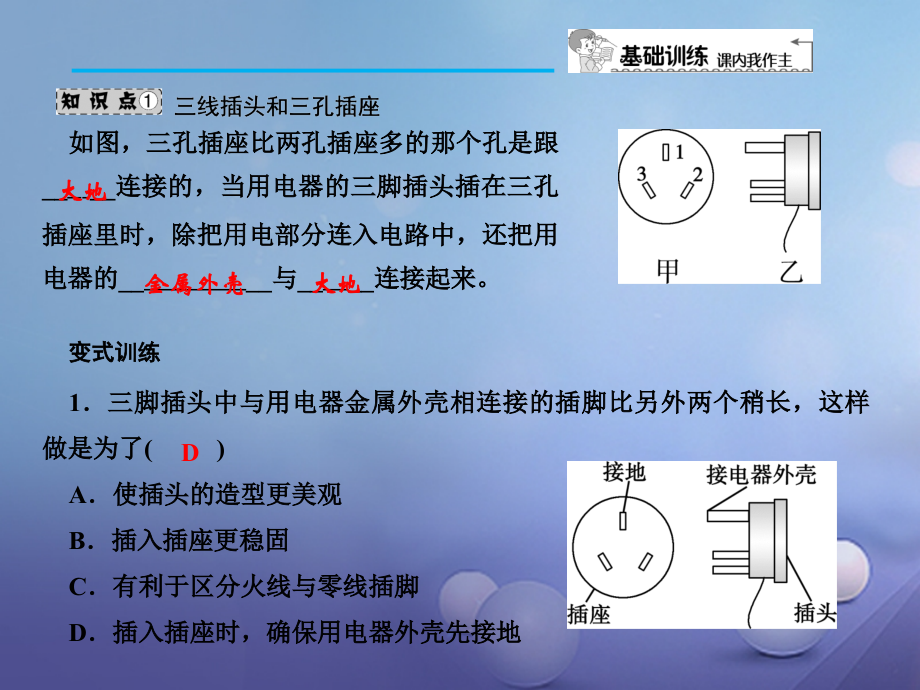

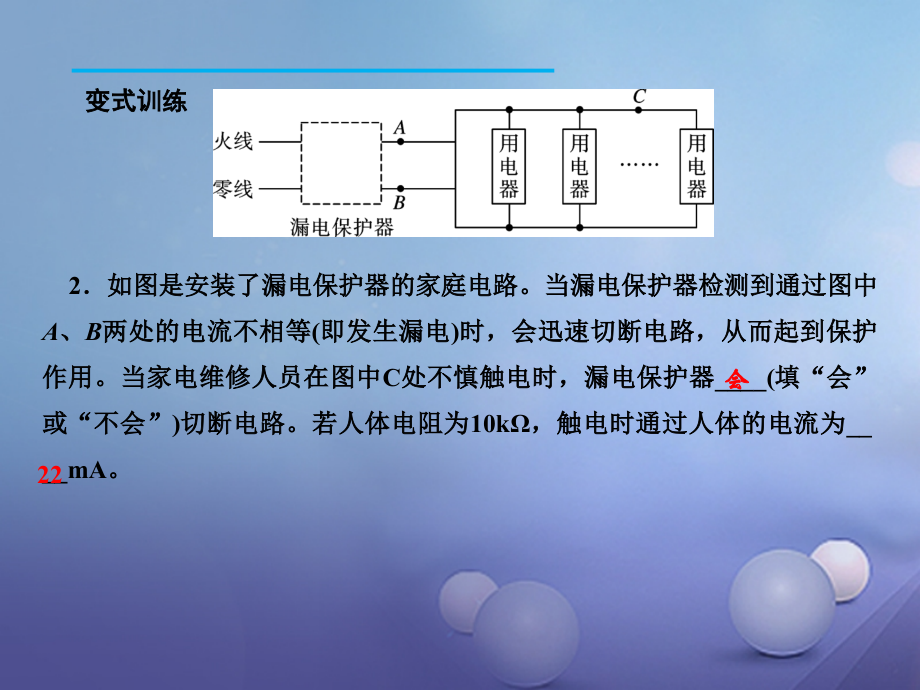

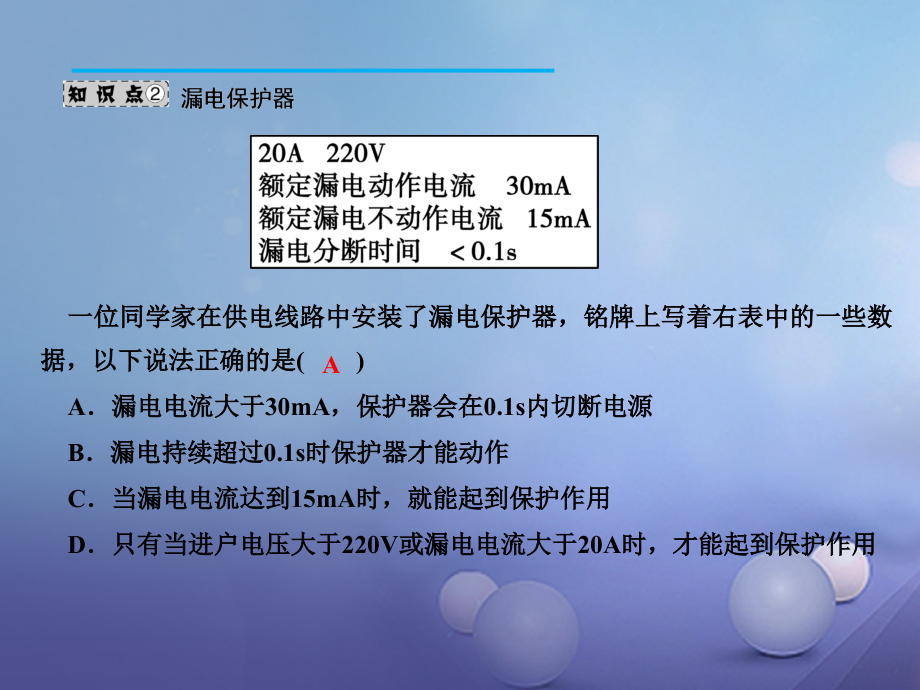

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,#,如图，三孔插座比两孔插座多的那个孔是跟,_,_,连接的，当用电器的三脚插头插在三孔插座里时，除把用电部分连入电路中，还把用电器的,_,_,与,_,_,连接起来。,1,三脚插头中与用电器金属外壳相连接的插脚比另外两个稍长，这样做是为了,(),A,使插头的造型更美观,B,插入插座更稳固,C,有利于区分火线与零线插脚,D,插入插座时，确保用电器外壳先接地,变式训练,大地,金属外壳,大地,D,一位同学家在供电线路中安装了漏电保护器，铭牌上写着右表中的一些数据，以下说法正确的是,(),A,漏电电流大于,30mA,，保护器会在,0.1s,内切断电源,B,漏电持续超过,0.1s,时保护器才能动作,C,当漏电电流达到,15mA,时，就能起到保护作用,D,只有当进户电压大于,220V,或漏电电流大于,20A,时，才能起到保护作用,A,变式训练,2,如图是安装了漏电保护器的家庭电路。当漏电保护器检测到通过图中,A,、,B,两处的电流不相等,(,即发生漏电,),时，会迅速切断电路，从而起到保护作用。当家电维修人员在图中,C,处不慎触电时，漏电保护器,_,_,(,填,“,会,”,或,“,不会,”,),切断电路。若人体电阻为,10k,，触电时通过人体的电流为,_,_mA,。,会,22,如图一盏电灯接在家庭电路中，当开关,S,闭合时，电灯不亮，用测电笔分别接触,A,、,B,、,C,、,D,时，发现,A,、,B,、,C,三点处测电笔的氖管发光，,D,点处测电笔的氖管不发光，则电路中的故障原因是,(),A,开关,S,接触不良,B,灯泡的灯丝断了,C,导线,CD,间有断路,D,无法确定,变式训练,3,闭合室内照明电路开关，发现灯泡不亮，但灯座完好，用测电笔测试灯座两接线柱，发现测电笔氖泡都发光，由此可判断,(),A,火线断了,B,零线断了,C,灯泡灯丝断了,D,火线短路与零线开路均可能,C,B,1,下列说法正确的是,(),A,接地线总是多余的，没什么作用,B,三孔插座一定比两孔插座安全,C,使用试电笔时，为了安全，要用手接触笔尾金属体,D,为了防止触电事故，应把家用电器的金属外壳用导线与大地连接起来,2,关于家庭电路，下列说法中正确的是,(),A,我国家庭电路的电压不高于,36V,B,控制电灯的开关与电灯是串联的,C,电冰箱中的压缩机与照明灯是串联的,D,家庭电路中的空气开关与插座是并联的,D,B,3,某家庭电路接线如图所示，其中接错的元件是,(),A,只有开关,S,2,B,插座,H,2,和开关,S,2,C,只有插座,H,1,D,插座,H,1,和开关,S,2,4,如图甲所示为一个,“,一开三孔,”,开关,(,即一个开关和一个三孔插座连在一,起,),，它连入电路如图乙所示。下列说法正确的是,(),A,灯和插座是串联的,B,灯和插座是并联的,C,开关只控制插座,D,开关同时控制灯和插座,D,B,5,如图所示为一台饮水机的使用警告标志，警告语中要求使用带有地线的三孔插座的目的是,(),A,防止使用时饮水机的电压过大,B,防止使用时饮水机外壳带电使人触电,C,防止使用时通过饮水机的电流过大,D,为了让饮水机外壳与大地绝缘,6,如图所示的电路中，正常发光的三盏灯突然全部熄灭，经检查保险丝完好，用试电笔插进插座的两孔，氖管均发光。造成这一现象的原因是,(),A,插座发生短路了,B,进户的火线断了,C,进户的零线断了,D,某盏电灯的灯丝断了,B,C,7,如果不小心把火线和零线碰在了一起，就会造成,_,_,，这是电路中的,_,_,自动断开，切断电路。,8,小明同学想在家里安装一盏照明灯，如图所示是他设计的电路。图中虚线框,1,和,2,应连入开关和电灯，则开关应安装在方框,_,_,中。安装完毕后，闭合开关，电灯不亮，用试电笔分别测试,a,、,b,、,c,点时，试电笔的氖管都发光，则电路的故障为,_,_,。,短路,空气开关,2,零线断路,9,如图甲所示，插线板上开关控制指示灯和插孔，若指示灯开路，插孔仍可正常使用。请在图乙中画出插线板上开关、指示灯和插孔的连接方式，并与电源线接通。,10,电工师傅常用一只额定电压为,220V,的灯泡,L,0,(,检验灯泡,),取代熔丝来检查新安装的照明电路中每个支路的情况，如图所示。当,S,闭合后，再分别闭合,S,1,、,S,2,、,S,3,(,每次只能闭合其中之一,),时，可能出现以下三种情况，试判断,(,填,“,短路,”“,开路,”,或,“,正常,”,),：,(1)L,0,不亮，说明该支路,_,_,；,(2)L,0,正常发光，说明该支路,_,_,；,(3)L,0,发光呈暗红色，说明该支路,_,_,。,开路,短路,正常,
