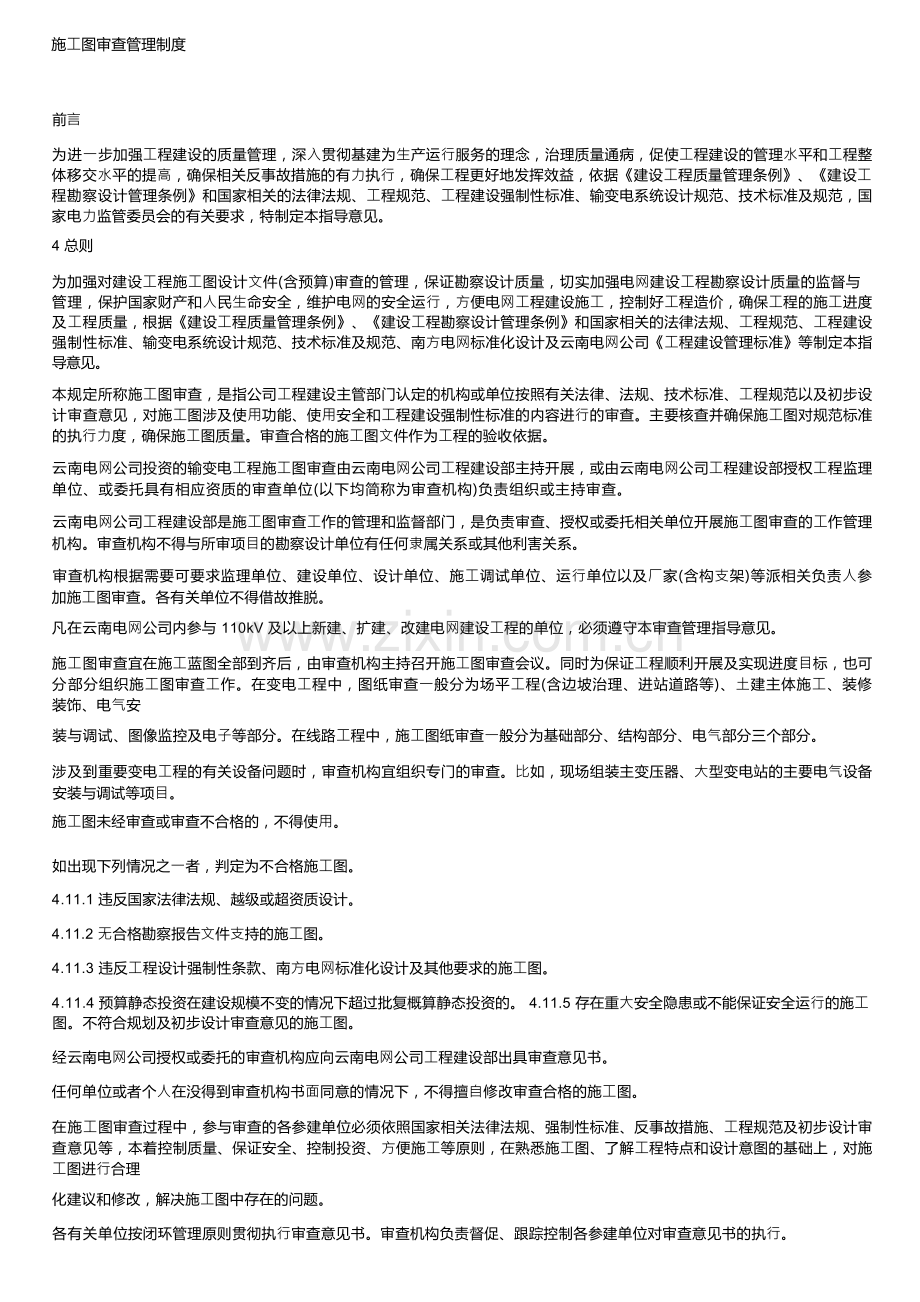

施⼯图审查管理制度

前⾔
为进⼀步加强⼯程建设的质量管理，深⼊贯彻基建为⽣产运⾏服务的理念，治理质量通病，促使⼯程建设的管理⽔平和⼯程整 体移交⽔平的提⾼，确保相关反事故措施的有⼒执⾏，确保⼯程更好地发挥效益，依据《建设⼯程质量管理条例》、《建设⼯ 程勘察设计管理条例》和国家相关的法律法规、⼯程规范、⼯程建设强制性标准、输变电系统设计规范、技术标准及规范，国 家电⼒监管委员会的有关要求，特制定本指导意见。
4 总则
为加强对建设⼯程施⼯图设计⽂件(含预算)审查的管理，保证勘察设计质量，切实加强电⽹建设⼯程勘察设计质量的监督与 管理，保护国家财产和⼈民⽣命安全，维护电⽹的安全运⾏，⽅便电⽹⼯程建设施⼯，控制好⼯程造价，确保⼯程的施⼯进度 及⼯程质量，根据《建设⼯程质量管理条例》、《建设⼯程勘察设计管理条例》和国家相关的法律法规、⼯程规范、⼯程建设 强制性标准、输变电系统设计规范、技术标准及规范、南⽅电⽹标准化设计及云南电⽹公司《⼯程建设管理标准》等制定本指 导意见。
本规定所称施⼯图审查，是指公司⼯程建设主管部门认定的机构或单位按照有关法律、法规、技术标准、⼯程规范以及初步设 计审查意见，对施⼯图涉及使⽤功能、使⽤安全和⼯程建设强制性标准的内容进⾏的审查。主要核查并确保施⼯图对规范标准 的执⾏⼒度，确保施⼯图质量。审查合格的施⼯图⽂件作为⼯程的验收依据。
云南电⽹公司投资的输变电⼯程施⼯图审查由云南电⽹公司⼯程建设部主持开展，或由云南电⽹公司⼯程建设部授权⼯程监理 单位、或委托具有相应资质的审查单位(以下均简称为审查机构)负责组织或主持审查。
云南电⽹公司⼯程建设部是施⼯图审查⼯作的管理和监督部门，是负责审查、授权或委托相关单位开展施⼯图审查的⼯作管理 机构。审查机构不得与所审项⽬的勘察设计单位有任何⾪属关系或其他利害关系。
审查机构根据需要可要求监理单位、建设单位、设计单位、施⼯调试单位、运⾏单位以及⼚家(含构⽀架)等派相关负责⼈参 加施⼯图审查。各有关单位不得借故推脱。
凡在云南电⽹公司内参与 110kV 及以上新建、扩建、改建电⽹建设⼯程的单位，必须遵守本审查管理指导意见。
施⼯图审查宜在施⼯蓝图全部到齐后，由审查机构主持召开施⼯图审查会议。同时为保证⼯程顺利开展及实现进度⽬标，也可 分部分组织施⼯图审查⼯作。在变电⼯程中，图纸审查⼀般分为场平⼯程(含边坡治理、进站道路等)、⼟建主体施⼯、装修 装饰、电⽓安
装与调试、图像监控及电⼦等部分。在线路⼯程中，施⼯图纸审查⼀般分为基础部分、结构部分、电⽓部分三个部分。
涉及到重要变电⼯程的有关设备问题时，审查机构宜组织专门的审查。⽐如，现场组装主变压器、⼤型变电站的主要电⽓设备 安装与调试等项⽬。
施⼯图未经审查或审查不合格的，不得使⽤。
如出现下列情况之⼀者，判定为不合格施⼯图。
4.11.1 违反国家法律法规、越级或超资质设计。
4.11.2 ⽆合格勘察报告⽂件⽀持的施⼯图。
4.11.3 违反⼯程设计强制性条款、南⽅电⽹标准化设计及其他要求的施⼯图。
4.11.4 预算静态投资在建设规模不变的情况下超过批复概算静态投资的。 4.11.5 存在重⼤安全隐患或不能保证安全运⾏的施⼯ 图。不符合规划及初步设计审查意见的施⼯图。
经云南电⽹公司授权或委托的审查机构应向云南电⽹公司⼯程建设部出具审查意见书。
任何单位或者个⼈在没得到审查机构书⾯同意的情况下，不得擅⾃修改审查合格的施⼯图。
在施⼯图审查过程中，参与审查的各参建单位必须依照国家相关法律法规、强制性标准、反事故措施、⼯程规范及初步设计审 查意见等，本着控制质量、保证安全、控制投资、⽅便施⼯等原则，在熟悉施⼯图、了解⼯程特点和设计意图的基础上，对施 ⼯图进⾏合理
化建议和修改，解决施⼯图中存在的问题。
各有关单位按闭环管理原则贯彻执⾏审查意见书。审查机构负责督促、跟踪控制各参建单位对审查意见书的执⾏。

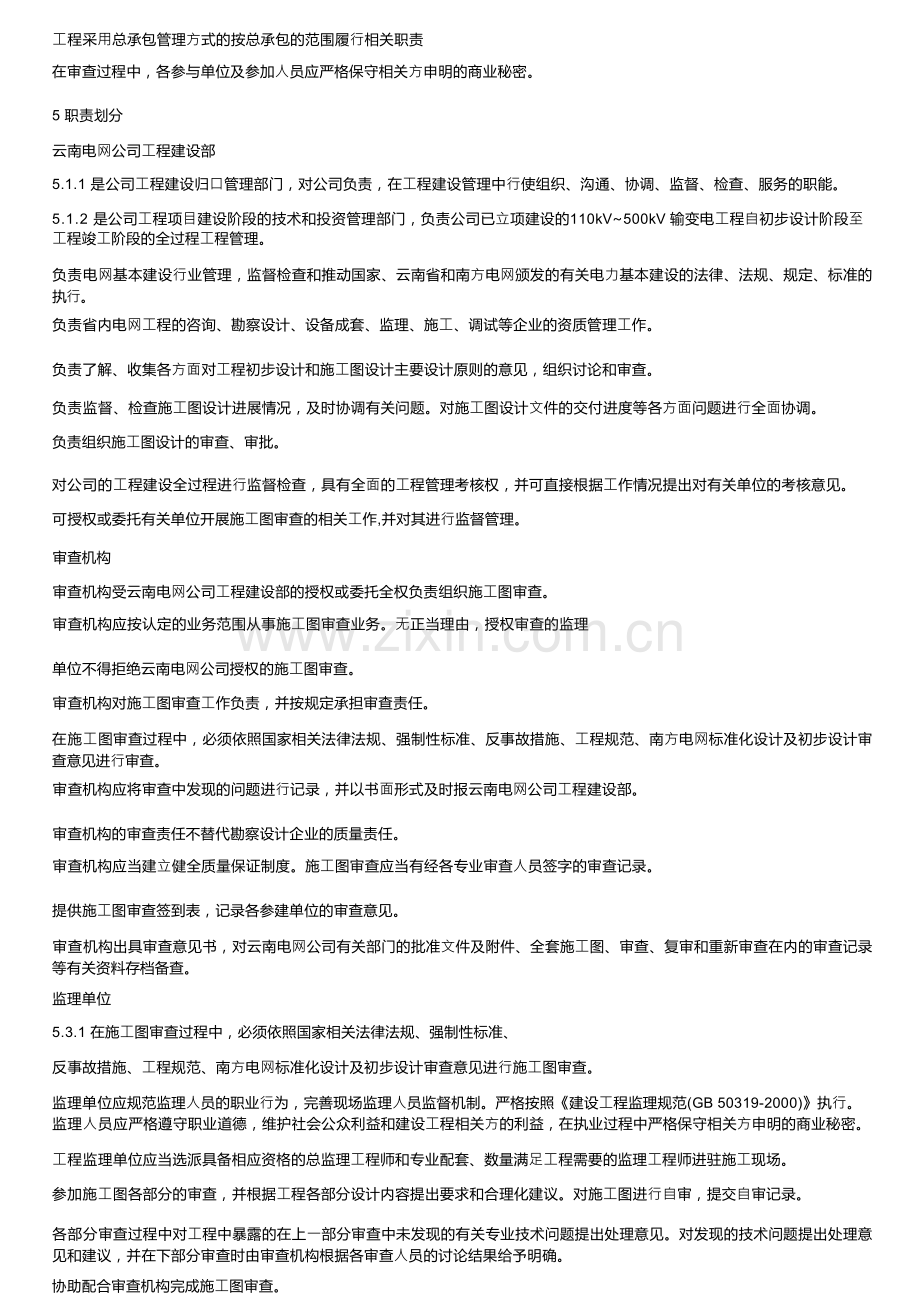

⼯程采⽤总承包管理⽅式的按总承包的范围履⾏相关职责
在审查过程中，各参与单位及参加⼈员应严格保守相关⽅申明的商业秘密。
5 职责划分
云南电⽹公司⼯程建设部
5.1.1 是公司⼯程建设归⼝管理部门，对公司负责，在⼯程建设管理中⾏使组织、沟通、协调、监督、检查、服务的职能。
5.1.2 是公司⼯程项⽬建设阶段的技术和投资管理部门，负责公司已⽴项建设的110kV~500kV 输变电⼯程⾃初步设计阶段⾄ ⼯程竣⼯阶段的全过程⼯程管理。
负责电⽹基本建设⾏业管理，监督检查和推动国家、云南省和南⽅电⽹颁发的有关电⼒基本建设的法律、法规、规定、标准的 执⾏。
负责省内电⽹⼯程的咨询、勘察设计、设备成套、监理、施⼯、调试等企业的资质管理⼯作。
负责了解、收集各⽅⾯对⼯程初步设计和施⼯图设计主要设计原则的意见，组织讨论和审查。
负责监督、检查施⼯图设计进展情况，及时协调有关问题。对施⼯图设计⽂件的交付进度等各⽅⾯问题进⾏全⾯协调。 负责组织施⼯图设计的审查、审批。
对公司的⼯程建设全过程进⾏监督检查，具有全⾯的⼯程管理考核权，并可直接根据⼯作情况提出对有关单位的考核意见。 可授权或委托有关单位开展施⼯图审查的相关⼯作,并对其进⾏监督管理。
审查机构
审查机构受云南电⽹公司⼯程建设部的授权或委托全权负责组织施⼯图审查。
审查机构应按认定的业务范围从事施⼯图审查业务。⽆正当理由，授权审查的监理
单位不得拒绝云南电⽹公司授权的施⼯图审查。
审查机构对施⼯图审查⼯作负责，并按规定承担审查责任。
在施⼯图审查过程中，必须依照国家相关法律法规、强制性标准、反事故措施、⼯程规范、南⽅电⽹标准化设计及初步设计审 查意见进⾏审查。
审查机构应将审查中发现的问题进⾏记录，并以书⾯形式及时报云南电⽹公司⼯程建设部。
审查机构的审查责任不替代勘察设计企业的质量责任。
审查机构应当建⽴健全质量保证制度。施⼯图审查应当有经各专业审查⼈员签字的审查记录。
提供施⼯图审查签到表，记录各参建单位的审查意见。
审查机构出具审查意见书，对云南电⽹公司有关部门的批准⽂件及附件、全套施⼯图、审查、复审和重新审查在内的审查记录 等有关资料存档备查。
监理单位
5.3.1 在施⼯图审查过程中，必须依照国家相关法律法规、强制性标准、
反事故措施、⼯程规范、南⽅电⽹标准化设计及初步设计审查意见进⾏施⼯图审查。
监理单位应规范监理⼈员的职业⾏为，完善现场监理⼈员监督机制。严格按照《建设⼯程监理规范(GB 50319-2000)》执⾏。 监理⼈员应严格遵守职业道德，维护社会公众利益和建设⼯程相关⽅的利益，在执业过程中严格保守相关⽅申明的商业秘密。
⼯程监理单位应当选派具备相应资格的总监理⼯程师和专业配套、数量满⾜⼯程需要的监理⼯程师进驻施⼯现场。 参加施⼯图各部分的审查，并根据⼯程各部分设计内容提出要求和合理化建议。对施⼯图进⾏⾃审，提交⾃审记录。
各部分审查过程中对⼯程中暴露的在上⼀部分审查中未发现的有关专业技术问题提出处理意见。对发现的技术问题提出处理意 见和建议，并在下部分审查时由审查机构根据各审查⼈员的讨论结果给予明确。
协助配合审查机构完成施⼯图审查。

依据施⼯图审查意见书，对各参建单位进⾏督促和过程控制。
建设单位
执⾏⼯程基本建设程序，按照批准的建设规模、标准、⼯期，向公司全⾯负责。在施⼯图审查过程中，必须依照国家相关法律 法规、强制性标准、反事故措施、⼯程规范、
南⽅电⽹标准化设计及初步设计审查意见进⾏施⼯图审查。
建设单位必须向有关的勘察、设计、施⼯、监理、调试等单位提供与建设⼯程有关的原始资料，包括变电站所址、线路⾛廊等 的具体情况，并及时提供《项⽬批准或核准⽂件》、《路径批复》、《地质灾害评估报告》、《矿产资源压覆报告》、当地政 府部门的《开⼯许可证》、《林地征占⽤可研报告及采伐设计说明》及批复、《⽤地预审意见》、《⼯程环境影响报告书》及 相关批复、《⼯程⽔⼟保持⽅案》及批复等内容。原始资料必须真实、准确、齐全。
建设单位应当在收到施⼯图设计⽂件两天内将⼯程施⼯图设计⽂件报审查机构审查。涉及建筑主体和承重结构变动的装修⼯ 程，建设单位应当在施⼯前委托原设计单位或者具有相应资质等级的设计单位提出预算审查或变更设计⽂件。施⼯图设计⽂件 未经审查
批准的，不得使⽤。如需要变动⼯程设计审查意见的，需按有关程序完成变更报批⼯作。
勘察设计过程中，建设单位需完成以下⼯作：
a) 向勘察设计单位提供开展勘察设计⼯作所需的有关基础资料。负责对外协议的联系⼯作，签订与⼯程建设及将来运⾏有关 的⼟地征⽤、运输、⽔源、城市规划、环境保护、综合利⽤出线⾛廊和有关设备等的协议或合同。
b) 在勘察设计⼯作中，负责对外联系并取得勘察许可证，负责解决由国家规定的⼯程勘察取费标准中明确由建设单位负责筹 措解决的项⽬并⽀付有关费⽤。
c) 负责设计⽂件的组织供应⼯作，配合公司或审查机构开展施⼯图审查⼯作。
d) 配合公司或监理单位组织设计单位向施⼯及有关单位进⾏全
⾯交底。
5.4.5 ⼯程结构设计和其他专业设计中的技术问题，按照安全和优化的原则，可⾃主向设计单位提出建议，并向公司提出书⾯ 报告；如果由于拟提的建议会提⾼⼯程造价、延长⼯期，应当事先取得公司的同意。
5.4.6 拒绝接收违反初设⽂件、超出概算、质量不合格的施⼯图。
在项⽬实施中对不合理设计有修改建议权和权限内变更设计审批权。
5.4.8 有权按合同约定对监理、设计、施⼯、调试和物资供应等单位的安全、质量、进度、投资和管理成效的奖惩权。
勘察设计单位
5.5.1 设计单位应确定各专业需要的国家法律法规、⾏业规程规范、技术标准、强制性标准、南⽅电⽹标准化设计和电⽹公司 的有关技术标准、规定和反事故措施规定，并反映在⼯程设计⽂件中。
5.5.2 设计单位应当根据勘察成果⽂件进⾏建设⼯程设计。勘察单位提供的地质、测量、⽔⽂、⽓象等勘察成果必须真实、准 确，并达到要求的深度。设计单位负责编制《⼯程设计终勘报告书》。勘察、设计单位不仅具有相应资质，还必须具有相应⽔ 平、经验丰富的专业技术⼈员。各专业注册⼯程师应当按规定在设计⽂件上签字，并盖职业专⽤章，对设计⽂件负责。
5.5.4 出版的勘察、设计⽂件必须符合国家现⾏的有关法律、法规、⼯程设计技术标准和合同的规定；应当符合国家规定的设 计深度要求，注明⼯程合理使⽤年限；勘察设计⽂件的深度，应满⾜相应设计阶段的技术要求；⼯程勘察⽂件反映⼯程地质、 地形与地貌、⽔⽂地质状况，评价准确，数据可靠。出版的施⼯图纸应配套完整，细部、节点应交待清楚，标注说明应清晰、 完整、⽆误。
5.5.5 设计单位应细致对设计⽅案进⾏策划并制定与项⽬相适应的质量⽬标、指标，制定适宜的控制措施。
5.5.6 设计单位应对项⽬需要的设计评审、校审和审查⽅式和活动进⾏细致的安排。
5.5.7 设计单位应研究⼯程项⽬难点和重点，制定项⽬设计技术原则，安排相关⽅案研究、论证⼯作。设计调查⼯作应全⾯、
细致，保证基础资料的真实、准确、完整。应重点对改扩建⼯程、对侧⼯程、线路交叉跨越、重要设施等进⾏现场详细调查核 实。
5.5.8 设计单位应研究并制定项⽬技术创新、控制⼯程造价、⼯程创优等具体措施；研究⼯程节能降耗、环境保护措施，以及 新技术、新⼯艺、新

材料、新设备的推⼴应⽤。保护屏柜的订货图端⼦牌应标明各安装单位的⽤途名称。
5.5.9 设计单位应利⽤以往⼯程的设计质量信息，制定改进措施，避免常见病、多发病的发⽣。
设计单位在设计⽂件中选⽤的建筑材料、建筑构配件和设备，应注明其规格、型号、性能、⾊泽等，并提出质量要求，其质量 和安全性能要求必须符合国家规定的标准。除有特殊要求的建筑材料、专⽤设备、⼯艺⽣产线等外，设计单位不得指定⽣产 ⼚、供应商。
设计单位在进⾏改扩建⼯程设计时，在调取⼯程竣⼯图纸的基础上必须再到现场进⾏核查，确保设计与现场实际相符。同时设 计单位应针对改扩建⼯程实际，在⼯程设计阶段即考虑有关过渡⽅案，或提出明确指导意见。设计单位应对施⼯图进⾏严格⾃ 审，将⾃审合格的施⼯图提交给建设单位和审查机构。
设计单位应对提交的施⼯图成品的正确性、真实性、合法性和准确性负责。施⼯图审查前，出具初步设计审查意见、地质勘察 报告等施⼯图设计的依据⽂件。
设计单位应当就审查合格的施⼯图设计⽂件向施⼯调试单位做出施⼯图
交底和详细说明。设计单位应向施⼯现场派驻设计代表，满⾜⼯程需要。设计单位应正确对待有关单位的任何检查、确认、同 意和批准的有关意见和建议，可拒绝不合理的要求。
设计单位应对提出的问题和建议进⾏明确答复，根据审查意见修改相应施⼯图。
对修改的施⼯图，设计单位应在审查机构规定的时间内完成改正并提交给审查机构。
设计单位对施⼯图的交底重点
a) 施⼯图的设计依据⽂件，说明设计依据和设计深度，说明初设审
批意见和处理意见，简要叙述施⼯图设计原则。
b) ⼯程预算。
c) 交代设计意图，阐述设计⽅案，说明施⼯中的重点、难点及处
理措施，对重要施⼯图纸进⾏解释。
d) 交代设计进度和出图计划。
e) 说明设计中采⽤的新技术、新⼯艺、新设备、新接线等。
f) 设计⽂件说明中应提出施⼯组织设计要点、特殊施⼯⼯艺需采取的
安全技术措施和质量措施，提醒施⼯中应特别注意的问题。
g) 对施⼯调试单位提出的问题认真解答。
施⼯调试单位
5.6.1 施⼯图审查前先根据国家相关法律法规、强制性标准、反事故措施、⼯程规范、南⽅电⽹标准化设计及初步设计审查意 见进⾏施⼯图⾃审，做好⾃审记录。
5.6.2 线路⼯程施⼯图审查前，应根据线路复测结果校核施⼯图纸，提出具体意见。
5.6.3 施⼯图审查时，向审查机构提交⾃审记录。
5.6.4 根据⾃审记录对施⼯图进⾏合理化建议，发现设计⽂件和图纸有差错的，应当及时向有关单位提出意见和建议。
5.6.5 施⼯调试单位必须按照⼯程设计图纸和施⼯技术标准施⼯，不得擅⾃修改⼯程设计，不得偷⼯减料、降低施⼯标准。施 ⼯调试单位在施⼯前认真编好施⼯组织设计、作业指导书等。
通信分公司
在施⼯图审查过程中，必须依照国家相关法律法规、强制性标准、反事故措施、⼯程规范、南⽅电⽹标准化设计及初步设计审 查意见进⾏施⼯图审查。参加⼯程各部分的审查，认真阅读图纸，对施⼯图进⾏合理化建议，提出施⼯图中存在的问题。并根 据⼯程各部分设计内容提出要求和合理化建议。对存在的问题督促设计、施⼯及有关单位进⾏整改。
运⾏单位
在施⼯图审查过程中，必须依照国家⾏业相关法律法规、技术标准、强制性标准、反事故措施、⼯程规范、南⽅电⽹标准化设

计及初步设计审查意见进⾏施⼯图审查。
参加⼯程各部分的审查，认真阅读图纸，对存在的安全运⾏隐患进⾏合理化建议。并根据⼯程各部分设计内容提出要求和合理 化建议。
根据安全设施标准化要求提出要求和合理化建议。对安全设施和消防设施验收⼯作中发现的问题提出处理意见，督促设计、施 ⼯及有关单位进⾏整改。监督⼯程建设中重⼤技术原则、技术⽅案是否贯彻落实到位。
负责组织按照输变电设备竣⼯投产验收管理规定，根据设备原理、构造、性能指标和电⽓设备施⼯及验收规范组织制定详细的 抽查验收项⽬表，并督促执⾏。
5.8.6 在审查时应充分提出运⾏的合理建议，避免在⼯程验收时出现返⼯或修改现象。
⼚家(含构⽀架)单位
5.9.1 必须依照国家相关法律法规、强制性标准、反事故措施、⼯程规范及初步设计审查意见开展⼯作。
5.9.2 提交⼚家资质证书、设备说明⽂件和相关技术⽂件。包括设备详图、技术要求、尺⼨、质量、配件详图等⽂件。
5.9.3 按照招标合同、技术协议提供合格的设备材料。
5.9.4 对⼯程的重要环节、特殊施⼯⼯艺、质量和精度有特殊要求的⼯程项⽬等进⾏安全技术措施交底、相关技术指导以及⼈ 员培训。
5.9.5 对提交⽂件的真实性、合法性、准确性负责。
6 施⼯图审查的程序
220kV~500kV 的输变电⼯程由云南电⽹公司⼯程建设部主持施⼯图审查；或授权监理单位，或委托具有相应资质证书的审查 机构主持施⼯图审查。
110kV 及以下的输变电⼯程由云南电⽹公司⼯程建设部授权监理单位、或委托具有资质证书的审查机构主持施⼯图审查。云 南电⽹公司⼯程建设部进⾏监督管理。
授权或委托⼯作⼀般在⼯程初步设计审查意见下达时明确。
施⼯图审查必须在相应部分⼯程施⼯开⼯前进⾏。
施⼯图审查流程
6.5.1 建设单位在施⼯图审查会议召开 7 天前将待审查的施⼯图⽂件发放各有关单位，各有关单位对施⼯图进⾏⾃审。 施⼯图审查会时，设计单位先进⾏施⼯图⽂件设计说明，明确各部分需注意的施⼯问题。
建设单位、监理单位、施⼯调试单位、运⾏单位和⼚家单位分别对施⼯图纸发表⾃审意见。
设计单位对各参建单位提出的疑问进⾏解答，对各⽅提出的完善化建议明确意见。
由审查机构进⾏会议总结，就审查过程中⼀些设计单位与其他相关单位有分歧的问
题进⾏协调，就⼀些涉及费⽤增加、⼯程量增加和设计变更的问题给予明确答复。
审查机构出具审查意见书，并将审查意见书报云南电⽹公司⼯程建设部备案3 个⼯作⽇后由审查机构向各有关单位分发施⼯图 审查意见书。施⼯图审查意见书是项⽬管理中⼀个重要的严肃性⽂件，须纳⼊⼯程竣⼯资料中。
建设单位应在审查意见书分发后 3 个⼯作⽇内向各有关单位分发审查合格的施⼯图⽂件。
建设单位督促其余各参建单位严格执⾏落实审查意见书的要求。
对于审查合格的施⼯图，各有关单位妥善保管使⽤，作为⼯程的建设依据。对于不合格的施⼯图，审查机构出具施⼯图不合格 书，并书⾯通知各参建单位销毁不合格施⼯图。
对于不合格或是需要修改的施⼯图，⽆特殊原因，设计单位应在 5~10 个⼯作⽇内完成施⼯图的修改，并将修改后的施⼯图 交付审查机构进⾏复审。复审⼯作应于 3 个⼯作⽇内完成。
施⼯图审查内容争议的仲裁单位为审查机构。
复审后仍不合格的施⼯图不再次复审，并将施⼯图上交云南电⽹公司⼯程建设部，书⾯说明不合格原因。由云南电⽹公司⼯程 建设部组织复审。

图纸审查⼈员参会原则
6.12.1 审查机构：项⽬负责⼈。
建设单位：项⽬负责⼈及相关专业管理负责⼈。
设计单位：项⽬负责⼈及相关专业设计负责⼈。
监理单位：项⽬总监、总监代表及相关专业监理⼯程师。
施⼯调试单位：项⽬经理、项⽬总⼯及相关专业技术负责⼈。
运⾏单位：相关技术负责⼈。
其他相关单位：技术负责⼈。
7 施⼯图审查的主要内容
变电和线路通⽤部分
7.1.1 是否符合国家法律法规、⼯程建设强制性标准、反事故措施、⾏业规范、南⽅电⽹标准化设计及云南电⽹公司⼯程管理 规范等⽂件的要求。
是否符合公司的批准⽂件、初步设计审查意见等要求。
施⼯图是否⽆证设计或越级设计；施⼯图是否按照规定加盖相应的图章和签字，是否经设计单位正式签署。
勘察设计单位和注册执业⼈员以及相关⼈员是否符合资质和资格管理规定。设计选⽤的⼯程材料、施⼯⽅案、⽅法等是否被国 家或地⽅明令禁⽌、限制使⽤或淘汰等。
地质勘探资料是否齐全。
建构筑物配筋及截⾯是否满⾜受⼒、抗震要求。设计选定的安全系数是否适宜。
设计图纸与说明是否符合当地实际条件。
设防地震烈度及抗震等级是否符合当地要求。
平是否符合市场及⼯程实际情况。
变电站⼟建施⼯图审查的主要内容
总交及场平施⼯图审查重点
a)场平、边坡治理、进站道路、地基处理等设计的合理性、实施的可操作性；相关设计图纸是否满⾜设计规范的构造规定。
b) 征地线范围是否满⾜施⼯要求，护坡放坡后坡顶⾯或挡⼟墙脚趾、散⽔是否存在超出征地线的问题。
c) 场地⼟⽅平衡表中是否包括场地表⾯耕植⼟的清除⼯程量。是否根据岩⼟⼯程勘察报告合理确定⼟⽯⽅⼯程中⼟⽅、⽯⽅ 所占⽐例。
d) 总平⾯与施⼯图中的⼏何尺⼨、平⾯位置、标⾼等是否⼀致；建(构)筑物的数量是否⼀致。
e) ⽀档结构定位、标⾼、埋深和纵断⾯图等详细内容是否表⽰清楚；挡⼟墙填料反滤层设置是否合理；挡⼟墙砌筑⽯材及砂 浆强度是否匹配。
f) 场地排⽔、护坡泄⽔孔、挡⼟墙、截洪沟设置是否合理。变电站排⽔系统是否与变电站附近排⽔系统有效衔接。
g) 如存在场地狭窄、⾼差较⼤或基础开挖深度较⼤等特殊情况，要明确
设计单位是否考虑相应特殊措施及其费⽤。
h) 站区内下⽔管道的坡度有⽆⽭盾，下⽔管材是否⽅便购买、运输及施
⼯等。能否找到⽅便施⼯、保证质量及控制成本的平衡点。
i) 场地⼟⽯⽅不能平衡存在需⽅或弃⽅时，是否已明确取⼟或弃⼟⽅案。
j) 站内道路转弯半径是否满⾜规范要求及⼤件物资运输要

7.2.2 主体建筑施⼯图审查的主要内容
a) 审查带静电地板的房间，其门窗设置是否考虑了铺设地板造成的地⾯标⾼增加，相应导致窗台⾼度不满⾜规范要求及门洞 的⾼度不⾜。
b) 如建筑物采⽤结构找坡时，顶层⼭墙侧应不设置窗⼝，如必须设置，应考虑梁底坡度。
c) 进出线电缆沟或控制电缆沟等进⼊房间的沟道，应明确防⿏砂墙做法；防⿏砂墙的做法是否便于本期或下⼀期施⼯电缆敷 设的施⼯。
d) 轴流风机、百叶窗等洞⼝处应设置防⼩动物⽹。
e) 建筑屋⾯排⽔管是否考虑设置在隐蔽位置。
f) 建筑内、外栏杆或扶⼿⾼度应满⾜强制性标准要求。
g) 门洞⼝尺⼨是否满⾜设备、屏柜的运输要求。
h) 建筑防⽕、消防是否符合现⾏规范标准，消防布置是否合理。
i) 建筑、结构、各专业图纸本⾝及相互间是否有差错及⽭盾，结构图与建筑图的平⾯尺⼨及标⾼是否⼀致；建筑图与结构图的 表⽰⽅法是否清楚，是否符合制图标准；预埋件是否表⽰清楚等。
j) 是否考虑了场地的坡度与各类建筑出⼊⼝在标⾼上的衔接问题。
k) 建筑装饰装修标准是否满⾜或超出南⽅电⽹标准设计有关规定。
l) 电缆沟设计是否考虑了防⽌不均匀沉降的技术措施，排⽔及防⽕措施应符合相关规程规范要求。
7.2.3 主体结构施⼯图审查的主要内容
a) 施⼯图中的轴线位置与总平⾯图中的轴线位置是否⼀致。
b) 地基处理⽅法是否合理，能否保证上部结构的安全。
c) 建筑施⼯图与结构施⼯图是否存在⽭盾。
d) 楼梯通道休息平台的梯步梁对下层楼地⾯的净空是否⾜够。
e) 建筑与结构构造是否存在不能施⼯、不便于施⼯的技术问题，或容易导致质量、安全、⼯程费⽤增加等⽅⾯的问题。
f) 结构中预留楼板空洞与建筑图是否⼀致。
g) 室内地坪⾼度是否⼤于室外场平标⾼。
h) 屋⾯排⽔坡度及泄⽔孔的设置。
i) 有⽆钢筋明细表或钢筋的构造要求在图中是否表⽰清楚。钢筋的弯曲尺⼨及锚固长度是否符合规范要求，以及是否与混凝⼟ 构件存在尺⼨上的⽭盾(如：钢筋的弯曲长度⼤于混凝⼟梁板的厚度)。
j) 施⼯安全、环保⽔保有⽆保证措施。
7.2.4 室外开关场、主变场地审查重点
a) 构⽀架基础标⾼是否按场地坡度进⾏调整，定位尺⼨是否正确。主变基础标⾼、定位尺⼨是否正确。
b) 构架杆段长度是否适合运输及组装，杆段长度是否符合加⼯模数。
c) 主变油坑坑底标⾼及做法是否满⾜排油要求。
通信部分施⼯图审查重点
7.3.1 通信机房内是否预留⾜够数量的光缆裕度，便于检修和改扩建。
7.3.2 审查⼟建、电⽓及结构专业图纸中是否存在局部冲突，埋管错误等。
7.3.3 接⼝缆线是否开列，接线是否明确。
7.3.4 电源输出空开是否⾜够，容量是否符合反措要求。

7.3.5 设计计算标准是否提供。
7.3.6 防雷接地是否符合反措要求。
变电站电⽓安装施⼯图审查重点
7.4.1 核查设计图纸给出的重要参数是否符合有关标准和规范要求。
7.4.2 核查设计⽂件中设备材料清册所列数量是否与施⼯图纸相符，材料规格、性能、型号是否满⾜⼯程质量要求，⽤量是否 合理。
7.4.3 电⽓安装图纸中总平⾯布置及各间隔设备安装位置是否有不合理之处。
7.4.4 各专业接⼝处的设计图纸相互间有⽆⽭盾；专业图纸之间、平⽴剖⾯图之间有⽆⽭盾；标注有⽆遗漏。
施⼯图中所列各种标准图册施⼯调试单位是否具备，所列标准图册是否已通⽤发⾏。若通⽤发⾏，施⼯调试单位应认真查阅， 严格按照标准规范施⼯。材料来源有⽆保证，能否代换；图中所要求的条件能否满⾜；新材料、新技术的应⽤是否有问题；设 计要求是否符合当地的实际情况。
⼯艺管道、电⽓线路、设备装置、运输道路与建筑物之间或相互间在轴线及⾼程上有⽆⽭盾，布置是否合理。 变电站电⽓调试施⼯图审查重点
审查设计图接线是否正确、完善，是否充分体现接地、启动、闭锁等问题。审查设计图与⼚家原理图是否统⼀正确。 审查设计图之间联系是否统⼀正确。
审查电流、电压回路极性、接地是否符合相应标准和规范要求。
审查控制室、⾼压室屏位布置是否合理(尤其是改扩建⼯程)。
审查交直流系统布置是否合理、是否满⾜需要。
核查设计⽂件中电缆⼯程起终点是否正确、设备材料是否与清册所列数量相符。
审查各⼚家设备之间联系规约、版本是否⼀致。
线路⼯程施⼯图审查重点
线路基础施⼯图是否与复测结果相符，基础施⼯是否会造成不良环境影响和⼤量⽔⼟流失、是否不利于边坡稳定。 铁塔结构图是否与基础施⼯图纸配套。
构件加⼯图与施⼯图是否有⽭盾，各构件尺⼨是否明确⽆误，构件需求数量是否与施⼯图中材料明细表⼀致。 附件安装位置，电⽓间隙是否满⾜规范要求。
改扩建⼯程施⼯图审查重点
对变电站的安全运⾏是否存在重⼤隐患。
是否影响站区护坡稳定。
场地标⾼是否与原竣⼯图⼀致。
基础布置与原竣⼯图基础布置有⽆⽭盾。
设备基础之间的安全距离是否符合规范要求。
管道、沟道施⼯是否影响建筑结构的安全稳定性。
新设备与已安装运⾏设备是否配套。
电缆敷设及屏柜接线与原竣⼯图是否⽭盾。
7.7.9 接地⽹连接部分。
各参建单位的必审内容
审查机构或监理单位

a) 是否符合初步设计意见及地勘报告等⽂件。
b) 是否满⾜使⽤功能和施⼯⼯艺要求。
c) 图纸的规范性,有⽆盖章。
d) 施⼯图中应包括施⼯组织设计⼤纲(建项⽬[2008] 90 号⽂要求)内
的特殊⼯程措施。
