软件开发文档：项目接口需求及设计说明文档(模板).docx

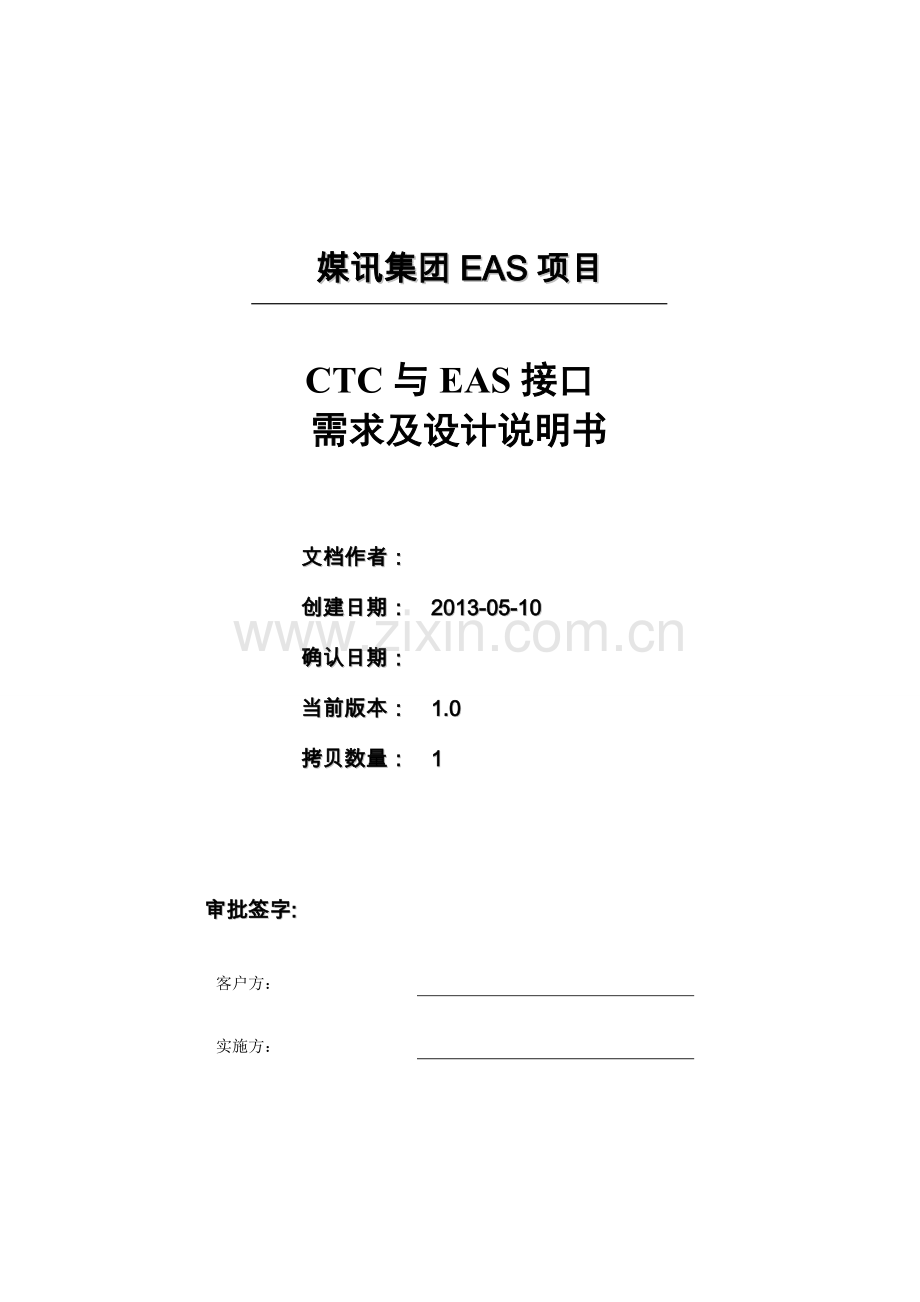

媒讯集团EAS项目

CTC与EAS接口
需求及设计说明书

文档作者：
创建日期： 2013-05-10
确认日期：
当前版本： 1.0
拷贝数量： 1

审批签字:
客户方：

实施方：

文档控制
修改记录
日期
作者
版本
参考版本
备注

目录
1. 概述 4
1.1读者 4
1.2图例 4
1.3目的 4
二、业务现状 5
三、概要设计 5
3.1接口通讯方式 5
3.2通讯内容定义 5
3.3媒讯CTC系统提供接口使用范例 5
3.4金蝶EAS提供接口使用范例 5
3.5媒讯CTC系统提供接口服务地址 7
3.6金蝶EAS提供接口服务地址 7
3.7接口需求 7
四、详细设计 8
4.1XX EAS接口 8

1. 概述
金蝶与用户及用户业务系统方通过多次讨论，制定了接口开发需求设计说明书，作为双方后续开发指引。
1.1读者
本文读者对象为业务管理人员、系统设计、开发人员、测试人员。
1.2图例
本文中如未进行特殊说明，各图标代表的含义如下：
表示一个活动；
表示动态的业务数据，如系统单据；
表示流程走向；
表示条件判断、流程分支；
表示静态的业务数据，如基础资料；
表示系统外一个手工处理活动；
表示系统外手工填制的单据；
表示当前系统之外的活动；
表示当前系统之外产生的业务数据。

1.3目的
本文档是媒讯CTC系统与EAS系统接口的需求及设计方案相关文档，可用于指导开发、测试工作和作为验收相关依据文档。

二、业务现状
待补充
三、概要设计
3.1接口通讯方式
金蝶EAS与媒讯CTC系统之间通讯采用WebService方式进行数据传输。
3.2通讯内容定义
对于记录型的大对象，在通讯时，采用String型的xml格式的参数进行传递。对于其他非记录型的对象，在通讯时，可采用非xml格式的参数进行传递，也可使用多个参数。具体格式，请参照每个接口的通讯用例说明。
3.3媒讯CTC系统提供接口使用范例
待补充。
3.4金蝶EAS提供接口使用范例
3.4.1规范说明
EAS通过webService接口与异构系统通信。EAS WebService全部是使用java编写的，其接口描述符合WSDL国际标准，其数据描述符合XSD 国际标准。
本次提供的接口除系统登录接口外，其他接口都需要调用登录接口，以便将登陆的SessionId信息放入到 SOAP 的 HEADER 报文中。
3.4.2使用示例
金蝶在EAS上发布WebService服务，提供wsdl文件供客户端下载，其他业务系统根据下载的wsdl文件，产生客户端。
建议使用Axis2来生成客户端代理。

下面是登录接口调用参数说明：

接口地址
http://ip:port/ormrpc/services/EASLogin
方法名称
login
参数列表
参数名称
别名
类型
备注
userName
EAS用户名
String
EAS系统一个非异常的账户的用户名
Password
密码
String
用户名对应的密码
slnName

都为eas
dataCenterName
数据中心id
String
EAS对应的数据中心
Language
语言
String
默认为L2即可
dbType
数据库类型
int
0 sql server
1 oracle
2 db2
相关对象描述
不需要任何对象类型的数据
错误列表
错误代码
错误概述
详细说明

概要逻辑说明
无
调用者说明
无
其他说明
无

以下是Java客户端调用Java webservices接口的调用代码示例:
public class Demo {
public static void main(String[] args) throws Exception {
Demo demo = new Demo();
demo.login();
}
/**
* EAS登录
* login方法的参数分别代表为:
* java.lang.String userName 用户名,
* java.lang.String password 密码,
* java.lang.String slnName eas,
* java.lang.String dcName 数据中心代码,
* java.lang.String language 语言，简体中文为L2,
* int dbType 0 sql server 1 oracle 2 db2
* @throws Exception
*/
private void login() throws Exception
{
String EASLogin_address ="http://IP:6888/ormrpc/services/EASLogin";
URL url = new URL(EASLogin_address);
EASLoginProxy proxy=new EASLoginProxyServiceLocator().getEASLogin(url);
WSContext ctx = proxy.login("user", "pwd", "eas", "001", "L2", 1);
if(ws != null&& ws.getSessionId() !=null){
System.out.println("登录成功");
}
else
{
System.out.println("登录失败");
}
}
}
3.5媒讯CTC系统提供接口服务地址
待三地方补充。
3.6金蝶EAS提供接口服务地址
测试环境：http://192.168.1.209:6888/ormrpc/services
正式环境：http://192.168.1.7:6888/ormrpc/services
建议把IP地址和端口做成一个可配置参数。
3.7接口需求
3.7.1接口概况
本次集成业务所涉及的接口如下表所示:
序号
接口名称
数据发送方
数据接收方
接口提供者
接口调用者

3.7.2接口说明
接口处理过程说明：

其他逻辑控制说明：
3.7.3其他要求

四、详细设计
4.1XX EAS接口
4.1.1设计说明
此接口由EAS端(提供者)开发，供媒讯CTC系统 (调用者)调用。
4.1.2通讯内容
接口地址

方法名称

参数列表
参数名称
别名
类型
备注

返回值

对象描述

bill

错误列表
错误代码
错误概述

概要说明

调用者说明

其他说明

4.1.3通讯用例
--xmlData格式例子
<ComplaintBill>
<bill>
<number>201220383</number>
<recordTime>2012-08-29</<recordTime>
<recorder>2012-08-29</recorder>
<dept>一分</dept>
<telphone>020838010196</telphone>
……
</bill>
</ComplaintBill>
