OTIS-300VF高级培训教程(课堂PPT).ppt

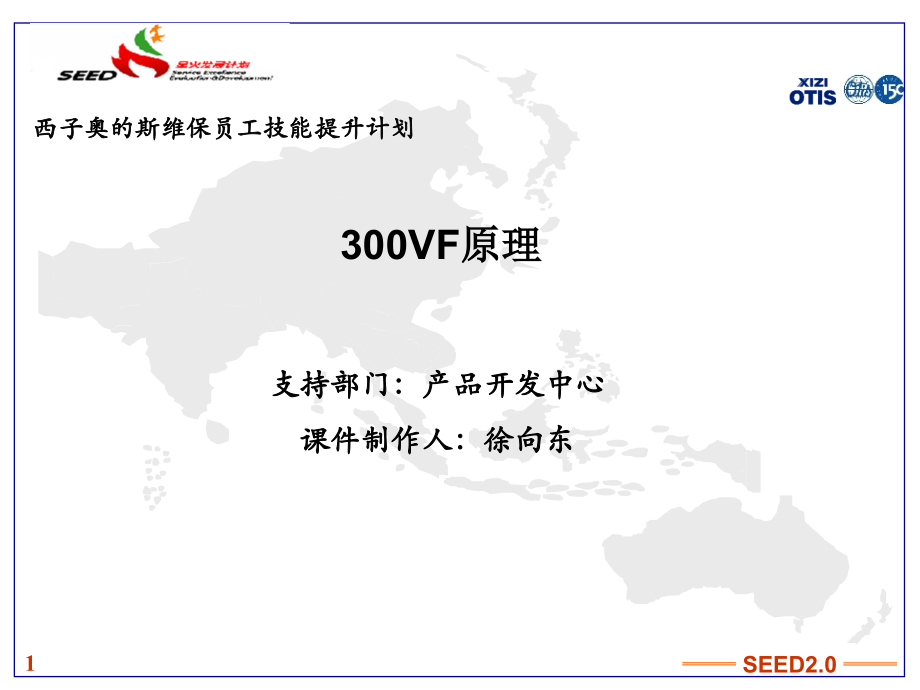

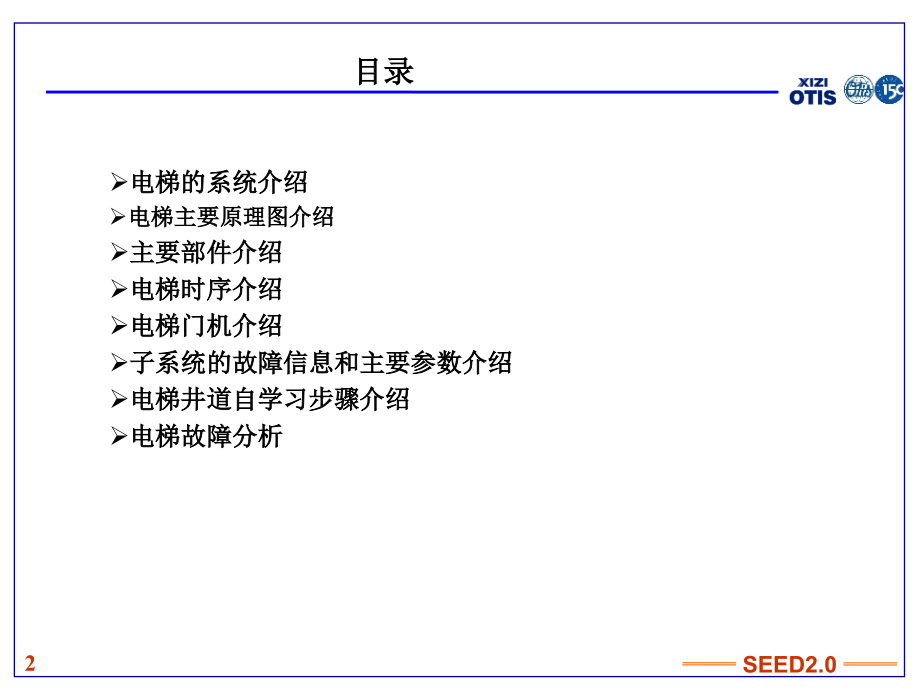

,*,SEED2.0,1,300VF,原理,西子奥的斯维保员工技能提升计划,支持部门：产品开发中心,课件制作人：徐向东,2,电梯的系统介绍,电梯主要原理图介绍,主要部件介绍,电梯时序介绍,电梯门机介绍,子系统的故障信息和主要参数介绍,电梯井道自学习步骤介绍,电梯故障分析,目录,3,300VF,控制柜,300VF,控制系统介绍,300VF,控制柜有马来西亚、广州和自制三种控制柜形式，三种控制柜之间控制原理都是一样的，但在部件排部、接线方式和接口处理上面有些不同。,4,300VF,控制系统介绍,MCS321,控制柜,MCS321,控制柜是由德国生产的控制柜，他和,300VF,控制原理基本一致，但在器件排部、使用部件、控制方式和接线方式上有较大差别。,5,300VF,控制系统介绍,系统组成：,OCSS,，,LMCSS,，,DCSS,，,DBSS,6,电梯原理图介绍,7,电器原理图介绍,主电路,8,电器原理图介绍,变压器主要输出电路,保险丝,此原理图为,AC380V,转,AC24V,，再由,AC24V,整流到,DC30V,。,在此电路中，变压器输出端先有内置保险丝，经过整流之后的线路上还有空开）控制，（,CP1/2,）空开是为了防止,DC30V,短路造成对前端电路的损坏；保险丝的作用是为了防止整流桥的损坏造成变压器的损坏。,红色圆内保险丝在,08,年以前的电路中是没有的。,保险丝,9,电器原理图介绍,变压器主要输出电路,抱闸回路电源为,DC110V,。,可能出现的故障：,当电梯运行启动时，,SW,主接触器吸合，但,BY,继电器不吸合，电梯不运行，并出现,DBD,、过流或抱闸反馈故障时可以检查此电路是否正常。,AC110V,电源，既是安全电路电源，也是继电器电源。,抱闸回路,AC110V,电源,10,电器原理图介绍,安全开关简写,缓冲器、涨紧轮安全开关,强迫减速、限位、极限、强迫急停开关,11,电器原理图介绍,安全电路,此电路是电梯的部分安全电路。包括限速器、涨紧轮、底坑、极限等安全开关。,可能出现的故障：,当电梯安全开关断开时，,LMCSS,板上显示的第一个显示为,0,，电梯不能运行。,如果是电梯井道安全开关断开，电梯可以通过使用控制柜上的,ERO,紧急电动运行驱动电梯。此时可以将电梯运行到合适位置，将安全开关复位。,12,电器原理图介绍,安全电路,此电路是电梯的部分安全电路。,可能出现的故障：,当电梯运行在端站位置时，电梯突然出现急停，电梯停下后又可以自动慢速运行到平层位置。这是因为电梯在运行到端站位置时，电梯在经过,SS1/2,开关时的实际速度和电梯内部设置的速度之间有偏差，导致电梯在经过,SS1/2,开关时，,ETSC,继电器不能复位，致使电梯出现急停状态。,13,电器原理图介绍,门锁回路,厅门门锁电路,门旁路电路,此电路包含厅门门锁电路和门旁路电路。,可能出现的故障：,当电梯运行到门区位置时，如果电梯出现不能零速停车或有开门动作状态关闭后又重新开启，此时可能是门旁路电路出现问题。,可能出现的故障：,电梯停止不能运行，服务器监控,213,门锁未通。,可能出现的故障：,电梯停在某一层，并不断进行重开门动作，可能厅门门锁电路有问题。,14,电器原理图介绍,检修电路,此电路是电梯的检修运行电路。,可能出现的故障：,当电梯停在井道某个位置，电梯只能往一个方向运行，测量,U/D,继电器触点，检修上下行按钮都正常，此时可能是,5/6LS,限位开关动作。,可能出现的故障：,电梯检修上下行都可以正常工作，但快车不能正常运行，此时可能是检修继电器没有正常工作，导致,U/D,继电器没有收到,LMCSS,控制板信号，以致电梯正常不能运行。,15,电器原理图介绍,位置电路,OVF30,此电路是电梯的位置电路。位置电路由,4,个光电组成，分别为,UIS,、,1LV,、,2LV,和,DIS,。,当,UIS,动作时，电梯会以再平层速度低速向下运行，直到平层。,1LV,、,2LV,两个信号共同判断电梯是否在门区位置内。,当,UIS,动作时，电梯会以再平层速度低速向上运行，直到平层。,可能出现的故障：,如果,1LV,、,2LV,信号丢失，电梯将不能正常停车，会在两个端站之间来回运行，直到保护。,16,电器原理图介绍,并联电路,17,电器原理图介绍,群控电路,此电路是电梯的群控电路，它的作用是在不同控制柜之间建立信号交换通讯。群控电路是由控制柜内的,GIN,和,GOUT,插件来实现的。,如果要将群控的电梯分成二个或更多的群控环可以通过,GIN,和,GOUT,接口来实现。实现的过程请,看蓝色线条部分,，只要把分开的部分再相连接就可以实现群控环分离。,在拆分群控环时要注意的是，当两台电梯共用一个厅外召唤的时候是不能将这两台电梯分开在不同群控环内的。这是因为当共用召唤时其中有一台电梯是不能直接将厅外召唤信号收到的，它收到的信号是通过群控环过来的。,18,电器原理图介绍,串行回路,轿内通讯,厅外显示通讯,厅外召唤通讯,19,电器原理图介绍,串行回路,300VF,的串行回路有,3,个部分，,C-LINK,轿厢串行信号回路，,G-LINK,厅外召唤串行信号回路，,H-LINK,厅外显示串行信号回路，这三个串行信号回路各自独立，不能替换使用。,可能出现的故障：电梯运行在经过某一固定位置时轿内显示会丢失，过了这个位置后又出现，对电梯的其它运行没有影响。检查后发现电梯随行电缆中给轿厢提供,30VDC,电源的电线在电梯运行到这个位置的时候会断开。更换成备用线后正常。,可能出现的故障：电梯不能正常运行，检查发现,RCBII,板上的,LED1,灯不闪烁，此时可以检测,RCBII,上的通讯是否正常。如果通讯线出现短接、接地或损坏的现象，,RCBII,的看门狗（,LED1,灯）将熄灭或常亮。,可能出现的故障：电梯的厅外显示停在某一个数字不会进行翻层，可以检查,RCBII,的厅外通讯是否正常。,可能出现的故障：电梯不能快车运行，但检修可以正常运行，,LMCSS,板上与,RCBII,板的通讯灯没有亮，说明,LMCSS,板和,RCBII,板之间的通讯部正常，可以检查两块板子之间的通讯或检查,RCBII,板是否正常。,20,电器原理图介绍,轿内显示,此电路为轿内显示与,RS5,板之间的电路。在老电梯内轿内显示的信号由,RS5,板直接提供。近几年的轿内显示已经把,RS5,集成在显示上，所以只要有通讯线就可以进行显示了。,可能出现的故障：轿内显示没有，可以检查,RS5,板与显示器之间的连接线，如果正常可以检查,RS5,板和,C-LINK,是否正常。,21,电器原理图介绍,消防电路,此电路是电梯的消防电路，,EFK,开关动作时电梯机房的,RS5,板就可以收到,DC30V,的输入信号，电梯启动消防迫降程序。,EFOR,是消防反馈继电器，常开和常闭两副触点是用来告诉用户电梯是否已经迫降到指定的消防楼层的信号。,可能出现的故障：如果电梯的消防动作，由于和用户之间有信号交换，所以检查故障时需要对电梯自身的线路和用户的线路分别进行检查。,22,EFO,与,EFS,区别,EFO,功能：电梯消防功能。,当电梯消防按钮被动作时电梯就会进入到消防状态。当电梯进入消防状态后，电梯会立即迫降到消防楼层，并常开门释放乘客；此时电梯的厅外召唤不起作用。,EFS,功能：电梯消防员服务功能。,当电梯因消防迫降到消防楼层后，电梯可以用手动或自动的方式进入到消防员服务状态（手动时有一个开关在,COP,操纵箱内），当电梯进入到消防员服务状态时，电梯的厅外召唤不起作用。电梯的关门需要手动操作，并且要一直按关门按钮才会关门到位。当电梯进入到目的层平层位置后，电梯不会直接开门，此时需要手动长按开门按钮才能开门。,需要注意的是我们的电梯只能够满足电梯消防员服务功能要求，但不能满足消防电梯的要求。,23,主要部件介绍,24,RCBII,（,OCSS,）板介绍,LED1,：,RCBII,板子看门狗,LED2,：与,MCB,板子通讯,LED3,、,LED4,：与其它电梯群控,电源：,10VAC,、,12VAC,RCBII,到目前为止已经出现过三种硬件版本。图片是最新版本。,P2,P3,服务器接口,P5,P4,25,控制板接口介绍,-RCBII,P2,2,AC3,RCBII,板电源,P4,1,GND,4,AC1,4,VCC,5,AC2,5,S1TXA,与,LMCSS,的通讯接口,6,GND,6,S1TXB,P3,2,R2RXB,电梯并联或群控通讯,7,S1RXA,3,R2RXA,8,S1RXB,4,R1TXB,P5,2,L2,厅外显示通讯,H-LINK,5,R1TXA,3,L1,7,R1RXB,4,L2,厅外召唤通讯,G-LINK,8,R1RXA,5,L1,9,R2TXB,7,L2,轿内通讯,C-LINK,10,R2TXA,8,L1,26,MCB,（,LMCSS,）板介绍,电源：,10VAC,27,MCB,（,LMCSS,）板介绍,J10,J9,J8,J7,J6,J5,J4,J3,J2,J1,MCB,板子看门狗,与,RCBII,通讯显示,与门机通讯显示,变频器通讯显示,LMCSS,显示内容在故障,检查时非常重要，这个内,容在下一页介绍,28,MCB,（,LMCSS,）板介绍,显示,描述,0,停止,1,马达电机停止,2,正常停止,3,检修停止,4,检修运行,5,自学习停止,6,自学习运行,7,正常运行,8,再平层运行,9,初始化运行,A,复位运行,楼层显示,可以显示,0-99,层,平层精度显示,可以显示,-15mm,-+15mm,运行方向显示,d,向下运行,u,向上运行,-,没有运行,29,MCB,（,LMCSS,）板介绍,交替显示,正常停止,楼层显示,07,没有故障,楼层平层精度,+1mm,电梯向下运行,楼层显示,04,电梯正常运行,没有运行,30,MCB,（,LMCSS,）板介绍,故障显示的模式：,交替显示,楼层显示,07,电梯故障,没有运行,电梯楼层丢失,电梯出现,2703,故障,31,控制板接口介绍,-LMCSS,J1,1,XU,上行信号输出,J4,1,/LS1,强迫减速信号,3,XD,下行信号输出,3,/LS2,强迫减速信号,6,UDRTN,自学习,10,HL2,8,XFSO,前门开门信号,J5,1,10VAC,PCB,板电源,10,HL1,3,HL2,J2,1,XETSC,测速继电器输出,4,10VACRNT,PCB,板电源,4,XSC,上行信号输出,J6,1,U,上行继电器反馈信号,6,XDBP,门旁路输出,2,D,下行继电器反馈信号,8,XASO,后门开门信号,3,DBP,门旁路继电器反馈信号,10,HL1,5,ETSC,下行继电器反馈信号,J3,1,SCS,-,6,SPARE1,-,3,SAFE,安全信号输入,7,HL2,5,/ESS,安全信号输入,8,DOB,-,7,DFC,门锁信号,9,SPARE3,-,10,HL1,10,SPARE4,-,32,控制板接口介绍,-LMCSS,J7,1,24VDC,光电信号判断电源,J8,8,PVT A,与变频器编码器信号的交换,2,UIS,上再平层信号,9,PVT/A,4,ODZ,平层信号,10,N/C,5,DIS,下再平层信号,11,PVT B,6,DBD,DBD,信号,12,PVT/B,7,SC,SC,继电器反馈信号,J9,1,RX+,与,DISS,门机板之间的通讯,8,ASO,后门继电器反馈信号,2,RX-,9,FSO,前门继电器反馈信号,3,N/C,10,/INS,检修继电器反馈信号,4,TX+,J8,1,DBSS BU,与变频器的通讯,5,COM,2,COM,6,N/C,3,RX+,J10,1,TX+,与,OCSS,板之间的通讯,4,RX-,2,COM,5,TX+,3,N/C,6,TX-,4,RX+,7,COM,5,RX-,33,OVF30,变频器介绍,可以显示当前故障和电梯的运行情况,一般正常显示为：,X,0 4 A,当抱闸反馈出现问题时显示：,！,0 4 E,变频器在送电时都会发出继电器的吸,合声和风扇的声音。这种现象一般代,表着变频器能够正常工作。,34,OVF30,变频器介绍,J6,3,TX+,与,LMCSS,板通讯,J18,1,BL,抱闸继电器反馈,4,TX-,2,THM,热敏信号,5,RX+,3,BMODE,抱闸开关反馈信号,6,RX-,4,BMODE,8,A+,与,LMCSS,板编码器信号通讯,6,MO,9,A-,7,MU,上行信号,11,B+,8,MD,下行信号,12,B-,10,HL2,J12,3,XLB,抱闸继电器输出,J20,1,PVT+8V,编码器电源和信号,5,INS,INS,信号,3,PVT RET,9,HL1,4,PVT SHE,J15,1,AC100V,5,PVT Y+,J21,1,8VX,与,LMCSS,信号,6,PVT Y-,2,0VX,7,PVT X+,3,+24V,光电电源,8,PVT X-,4,GND,35,300VF,控制柜继电器介绍,FSO,开门继电器,DBP,门旁路继电器,提前开门或再平层时动作,INS,检修继电器,正常状态下继电器吸合,U,上行继电器,D,下行继电器,UD,公共,由上、下行继电器驱动,BY,抱闸接触器,XLBR,抱闸反馈继电器,检测抱闸是否打开,UDX,主接触器,SC,低速检测继电器,ETSC,强迫减速检测,如果在强迫减速动作时电梯速度超过设定速度，该继电器将动作,36,MCS321,控制柜继电器介绍,FSO,开门继电器,DBP,门旁路继电器,提前开门或再平层时动作,TRO,检修继电器,正常状态下继电器吸合,U,上行继电器,D,下行继电器,LBR,抱闸接触器,BSR,抱闸反馈继电器,检测抱闸是否打开,SW,主接触器,SC,低速检测继电器,C,安全运行继电器,LV1,门区继电器,LV2,门区继电器,LVC,门区安全继电器,37,300VF,控制柜电源介绍,38,300VF,控制柜插件介绍,T1,T2,T3,T4,H1,H2,T5,T6,M1,M2,CJ28,H4,GIN,GOUT,AB1,CJ1,控制柜去轿顶插件,控制柜去井道插件,控制柜去井道插件,群控、并联插件,：,：,：,轿顶连接插件,：,：,：,AB2,39,时序介绍,40,电梯时序介绍,U/D,信号,方向信号,UDX,信号,LB,信号,SC,检测,ETSC,检测,DZ,DBP,运行速度曲线,41,300VF,控制系统继电器动作顺序介绍,U/D,UD,UDX,LB,SC,DBP,电梯启动时继电器动作的顺序,FSO,ETSC,LB,U/D,ETSC,UDX,UD,SC,电梯停车时继电器动作的顺序,42,门机介绍,43,电器原理图介绍,门机电路,DO2000(DCSS4/5),门机电路,AC220V,门机电源,TCI,与,EDS,信号接口,开门信号接口,与,LMCSS,通讯,门电机电路,门机编码器电路,44,电器原理图介绍,门机电路,45,电器原理图介绍,门机电路,DO2000(DCSS5E),门机电路,46,电器原理图介绍,门机电路,DO2000(DCSS5E),门机电路,端口,说明,P6,门机与,LMCSS,的通讯接口,此电路为,DCSS5E,门机控制板与,LMCSS,板的通讯电路，电路通过,CJ10,插件连接到随行电缆，再连接到控制柜，由于通讯距离比较长，为了避免产生干扰，所以使用屏蔽线。,可能出现的故障：电梯平层时门机没有开门，在,DTO,时间过了以后运行到下一层还是不能开门，运行几次之后产生,NAV,保护，检查门机故障记录有,DTO,超时故障，并且,LMCSS,的门机通讯灯,DIF,没有亮，但在轿顶用服务器操作门机可以正常开关，此故障可能是门机通讯或通讯线问题造成。,47,电器原理图介绍,门机电路,DO2000(DCSS5E),门机电路,端口,说明,P1,门机,AC220V,电源输入,P2,DOB,开门信号输入和,DC24V,电源输出,P3,门锁信号输入,P4,光眼或光幕信号输入,此电路是门机的电源电路和开门信号电路。门机的电源为,AC220V,。,P1,中间的,PE,接地线必须要接地。,可能出现故障：电梯停在平层位置，并且门常开不关门，电梯轿内蜂鸣一直响，此时可能是,DOB,或,LRD,有错误信号发出给门机，导致不关门。,48,电器原理图介绍,门机电路,DO2000(DCSS5E),门机电路,此电路是门机的门电机电路和编码器电路。门机的编码器电源为,DC15V,。,可能出现故障：电梯在在平层位置时，门机出现低速重复多次开关门，可能是由于门机的编码器、编码器连接线或门机控制板编码器输出部分损坏。,端口,说明,P8,门机三相输出,P10,门机编码器,49,电器原理图介绍,门机电路,XRDS,门机电路,AC110V,电源,DISS,板,与,LMCSS,通讯,XRDS,门机板,50,电器原理图介绍,门保护电路,XRDS,门机门保护电路,DCSS5E,门机门保护电路,51,电器原理图介绍,门机电路,不同门保护原理图,光幕,光幕,52,门机介绍,DCSS5,门机菜单,监控菜单,自学习菜单,1,自学习菜单,2,参数调整菜单,手动运行菜单,故障记录菜单,参数设置菜单,53,门机介绍,DCSS5,门机自学习,Monitor=1 Test=2,Tools=4,Monitor=1 Test=2,Setup=3 Tools=4,Inst1=1 Inst2=2,Field=3 Eng=4,Config=1,SetDef=9,按,3,进入设置,功能操作菜单,a.,按,1,进行门机自学习,选择速度曲线,1,进行门机自学习,Interface,3-WIRE ,Interface,3-WIRE With DOB ,Interface,Multidrop ,DCSS-Address,DCSS1 ,b.,进入,Configuration,菜单,根据控制系统类型进行选择,具体可参看上列表,GOON,GOON,如果选择接口类型为,Multidrop,还需要选择门机的地址,SIT9692 TLD,SIT9692 CO,Start Auto Learn,YES NO,Writing Gains,Please wait!,前门选择,DCSS1,后门则选择,DCSS2,TLD,指旁开门类型,CO,指中分门类型,.,自学习成功会出现以下信息,1,2,3,6,11,10,9,8,7,5,4,注：在选择门机类型的时候不能选择,DO2000,门机，不然会有开门力矩偏小的问题。,54,门机介绍,DCSS5,门机参数,DCSS5,门机,M3-3-3-1,参数,55,子系统的故障信息和主要参数介绍,56,服务器菜单介绍,-RCBII,57,电梯梯号,电梯状态,运行状态,门状态,轿内指令,指令状态,称重状态,群控数量,1C-5C,或,1E-5E,还可以选,择,U,、,D,、,E,服务器菜单介绍,-RCBII,M1-1-1,58,服务器菜单介绍,LMCSS/OVF30,LMCSS,OVF30,59,参数介绍,-RCBII,注：,255,在参数设置上的作用是不开通此参数。当然有些参数是必须要用的，所有没有,255,选择。,60,参数介绍,-LMCSS,61,参数介绍,-OVF30,变频器,62,RCBII,故障介绍,M1-2-1-1,63,MCBII,故障介绍,M2-2-2,64,OVF30,变频器故障介绍,M4-2-1,65,OVF30,变频器故障介绍,M4-2-1,66,电梯井道自学习介绍,67,电梯检修正常运行,确认安全和门锁回路所有开关是否都有效,电梯自学习,确认,MCB,板、,OVF30,变频器的状态和参数设置,68,服务器里打,2-4-1,，进入自学习菜单,按,“,GO ON,”,开始自学习,显示标准强迫减速距离（,1.75m/s,为例）,开关拨为正常,SWITCH ON INSPECTION,TO START LEARNRUN,PRESS GO ON,1LS,，,2LS DIST,。,TO,TERM,。,FLOOR=2187MM,SWITCH BACK TO,NORMAL,电梯自学习,69,学习完毕后的提示信息，最后按,ENTER,确认。,AF,：,15 FINISHD,HW LENGTH,：,46102,电梯自学习,学习过程中的显示信息,U AF,：,11 UP DZ1,A,：,35466 L,：,34347,说明,:,轿厢位置如果在,1LS,以下，电梯将向上运行直到脱开,1LS,，然后停止，,向下运行；如果在,1LS,以上，电梯将一直向下。当下光电进入隔光板后，,电梯将减速运行，直到下光电脱开隔光板，然后停止，向上完成自学习,运行。,当服务器上显示“,FINISHED”,，说明自学习已完成。,70,自学习过程中的常见故障,如果,LMCSS,板上的拨码开关,ENA,没有拨为,ENABLE,，则会显示“,E2P WRITE DISABLE”,如果,1LS,的实际安装位置跟,LMCSS,的计算值差别较大，大于“,1LS,，,2LS tolerance”,值（,2-3-2,），则会有“,NO BOTTOM FLOOR”,故障出现。现场可以临时将该参数改大，学完后改回。,如果“,LEARN RUN ABORTED”,故障出现，应检查,5LS,开关的状态。工地上比较通用办法是短接该开关，学完后拆除短接线。,对于“,SW SEQ ERR”,，检查光电开关的顺序和接线（短断接地），必要时可更换光电开关,电梯自学习,71,电梯部分故障介绍,72,故障介绍,故障描述：,电梯在送电后变频器接触器和风扇没有动作，按检修运行时,U,、,D,、,UD,继电器能够正常动作，主接触器,SW,没有动作。检查变频器故障记,录为,Current variance,。,问题原因：,由于变频器上,J15-1,的接线松动，导致电梯在启动的时候变频器没,有收到,110VAC,的信号，电梯不能正常启动，,SW,接触器也不会有输出。,73,故障介绍,故障描述：,电梯上电后，显示状态正常，在运行时,UDX,、,LB,均吸合但梯速,不正常,并很快停止。,问题原因：,可能存在以下原因：,1、编码器相序错，交换A与A或B与B；,2、编码器本身问题（如有油污）3、DBSS及MCSS速度参数错，应,更正速度参数；此时MCSS有2902错误，即SC故障。4、DBSS,INERTIA IS TOO LARGE,。,74,故障介绍,故障描述：,电梯上电后，显示状态正常，慢车速度正常，但运行不长即停。,问题原因：,可能存在以下问题：,1,、电机总在处于发电状态下出现上述情况，,则可能是,DC link OVT,故障，应调整,DBSS,中的,AC line votage,及,BUS,OVT,参数，,BUS Fascale,参数；,b,检查抱闸有否完全张开，如未完全,张开，则运行电流很大，会出现,Motor overload,故障而停梯，同时也,应检查，,DBSS,中,MTR OVL TMR,及,DRIVE RTD I RMS,参数，,MCSS,中的,OVERBALANCE,参数。,75,故障介绍,故障描述：,电梯检修运行只能运行很短的距离就停止，变频器上的方向指示,灯上下两个方向的灯同时亮，用服务器检查（M2,-2-2,）有2801故障,。,问题原因：,检查编码器接线，无断线情况；用手转动,PVT DBSS,方向灯亦无,显示；测量电压，发现只有,4V,左右，拨掉,M2,后再次测量则有,8V DC,；,拆开编码器一头端子，发现十、一极有短路现象，处理后正常。,76,故障介绍,故障描述：,使用160VAT主机的电梯在更换变频器VAVB1板之后主机的运行,声音较响,。,问题原因：,160VAT,主机运行时声音较响，而且发热厉害，根据现场分析，,排除机械原因。查看变频器参数，发现载波切换电流和频率参数设置,不正确。更改此两个参数后正常。,77,常见故障及处理,故障描述：,慢车时电梯开一下就停止。,问题原因：,a),查看,DBSS,和,MCSS,上的故障记录；,b),检查,UDX,、,LB,继电器的工作状态；,c),确认编码器的相序，必要时调换一,下,A+/A-,或,B+/B-,；,d),检查,DBSS,和,MCSS,的参数：速度,有关参数及主机参数；,e),检查报闸及,DBD,线路。,故障描述：,主机声音异常。,问题原因：,a),检查变频器参数，特别是,4-3-1-8,里的载波相关的参数；,b),检查编码器的线，有无接地、短路或断路；,c),查看变频器的输出电流有无异常；,d),确认主机本身有无问题,78,常见故障及处理,故障描述：,电梯到站不开门。,问题原因：,a),检查门机接线和相应的电压值；,b),确认,FSO,信号有无从,MCB,板发,出，,DCSS,有无接收到,FSO,信号；,c),相应参数检查：门机类型，层楼,相关,d),检查门机上,DOL,，,DOL,和安全触板光幕信号,e),确认门机板和,MCB,板有无问题。,故障描述：,外召,/,内召不正常。,问题原因：,a),检查串行通讯线及远程通讯板；,b)DCSS,与,MCSS,的通讯；,c),电梯是否处于某种保护模式，如：,DTO,，,DTC,，,COR,等；,d),参数检查：,IO,地址，及屏蔽层的设置,79,常见故障及处理,故障描述：,电梯不能快车运行，显示“,NAV”,。,问题原因：,a),检查消防及锁梯参数的设置；,b),检查楼层屏蔽及楼层表相关参数；,c),检查,1-3-2,地址，特别是一些不用的地址设定（如,GNP,，,744,，,745,等）；,d),结合,DBSS,和,MCSS,的故障记录分析；,e),检查芯片管脚和蓄电池的情况,f)1-5-1,里存储器清零,故障描述：,电梯群控不正常。,问题原因：,a),检查群控和楼层表参数，及层楼数不一样的相关参数设定；,b),服务器里确认能监控到并联环里的其它电梯；,c),检查群控线和,SOM,板；,80,常见故障及处理,故障描述：,电梯消防功能不正常。,问题原因：,a),检查消防代码和传感器类型设置；,b),检查消防开关的类型是否跟设置相符；,c),芯片受到干扰信号（关送电源时产生的瞬间电流，静电，雷电等）的影响,故障描述：,电梯运行及停车舒适感不好。,问题原因：,a),适当调节,MCSS,里相关曲线参数；,b),检查机械上（导轨，导靴，钢丝绳松紧度，主机及轿厢隔音减震装置的安装方式等）有无不当；,c),平衡系数和静平衡做否,e),确认称重信号是否正常,f),进行电机的自学习,81,常见故障及处理,故障描述：,称重信号不正常。,问题原因：,a),检查,2-3-4,里称重类型的设置及,OCSS,里,1-3-1-9,里,MCSS-O,类型的设置；,b),检查称重开关的类型及接线；,c),确认称重开关的地址设置；,d)OCSS,里面和,2-1-7,里监控称重信号,故障描述：,开关门按纽不起作用。,问题原因：,a),检查,1-3-1-3,里,CLOS-O,（,EN-CK,）的设置；,b)1-3-2,开关门地址的设置；,c),检查门机接线，确认开关门信号与门机是否相符；,d),按纽有无问题,82,谢谢！,
