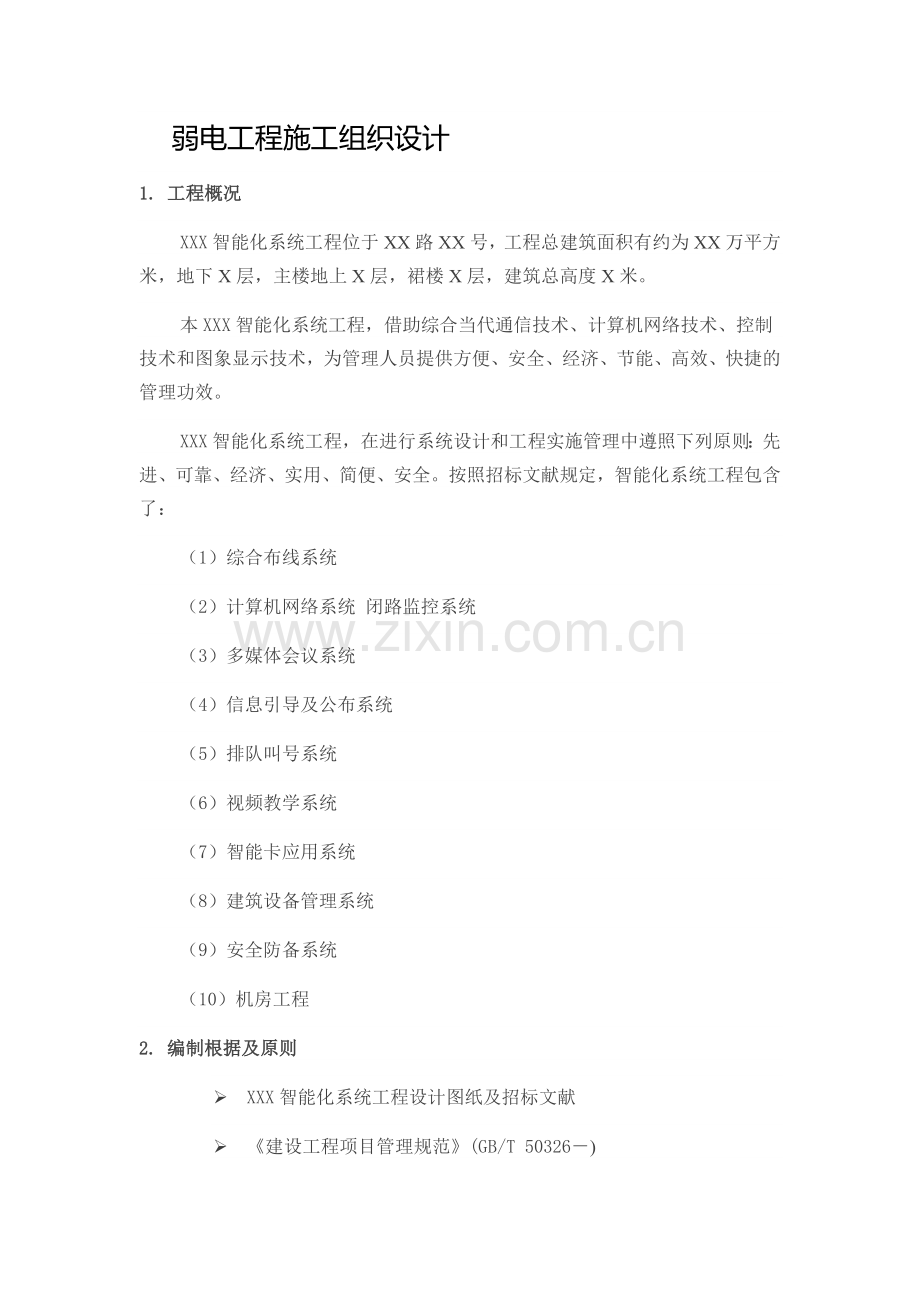

弱电工程施工组织设计
1. 工程概况
XXX智能化系统工程位于XX路XX号，工程总建筑面积有约为XX万平方米，地下X层，主楼地上X层，裙楼X层，建筑总高度X米。
本XXX智能化系统工程，借助综合当代通信技术、计算机网络技术、控制技术和图象显示技术，为管理人员提供方便、安全、经济、节能、高效、快捷的管理功效。
XXX智能化系统工程，在进行系统设计和工程实施管理中遵照下列原则：先进、可靠、经济、实用、简便、安全。按照招标文献规定，智能化系统工程包含了：
（1）综合布线系统
（2）计算机网络系统 闭路监控系统
（3）多媒体会议系统
（4）信息引导及公布系统
（5）排队叫号系统
（6）视频教学系统
（7）智能卡应用系统
（8）建筑设备管理系统
（9）安全防备系统
（10）机房工程
2. 编制根据及原则
Ø XXX智能化系统工程设计图纸及招标文献
Ø 《建设工程项目管理规范》(GB/T 50326－)

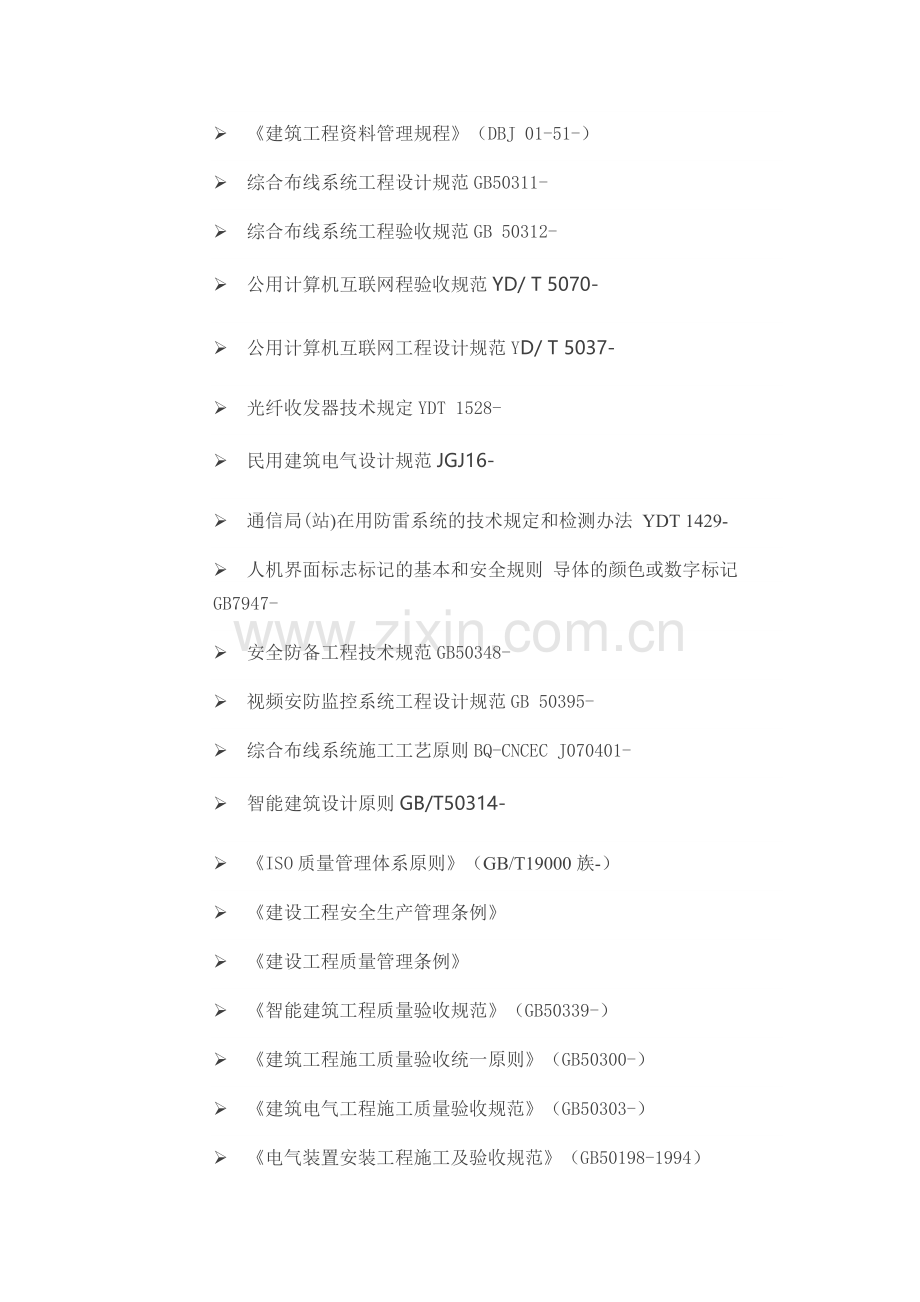

Ø 《建筑工程资料管理规程》（DBJ 01-51-）
Ø 综合布线系统工程设计规范GB50311-
Ø 综合布线系统工程验收规范GB 50312-
Ø 公用计算机互联网程验收规范YD/ T 5070-
Ø 公用计算机互联网工程设计规范YD/ T 5037-
Ø 光纤收发器技术规定YDT 1528-
Ø 民用建筑电气设计规范JGJ16-
Ø 通信局(站)在用防雷系统的技术规定和检测办法 YDT 1429-
Ø 人机界面标志标记的基本和安全规则 导体的颜色或数字标记GB7947-
Ø 安全防备工程技术规范GB50348-
Ø 视频安防监控系统工程设计规范GB 50395-
Ø 综合布线系统施工工艺原则BQ-CNCEC J070401-
Ø 智能建筑设计原则GB/T50314-
Ø 《ISO质量管理体系原则》（GB/T19000族-）
Ø 《建设工程安全生产管理条例》
Ø 《建设工程质量管理条例》
Ø 《智能建筑工程质量验收规范》（GB50339-）
Ø 《建筑工程施工质量验收统一原则》（GB50300-）
Ø 《建筑电气工程施工质量验收规范》（GB50303-）
Ø 《电气装置安装工程施工及验收规范》（GB50198-1994）
Ø 《建筑与建筑群综合布线系统工程验收规范》（GB/T 503 12-）
Ø 《电气装置安装工程电线线路施工及验收规范》（GB50168-92）
Ø 《电气安装工程接地装置施工及验收规范》（GB 50169-92）
Ø 《安全防备系统验收规范》（GA 308-）
Ø 《工业自动化仪表工程施工验收规范》（GB793-86）
Ø 建设单位对该工程提出的施工工期、质量等规定
Ø 我司质量方针和质量目的，以及有关施工、施工质量、安全生产、技术管理等文献
3. 项目管理目的
为了确保XXX智能化系统工程的顺利进行，确保工程如期竣工和交付使用，确保施工进度、确保工程质量，确保安全文明施工，我们秉承“客户至上、诚信为本、精心施工、服务到位”的公司精神，制订严格的组织管理制度和管理细则，建立健全质量监督体系和进度控制手段，确保项目如期完毕。
公司按照ISO 9001:原则规定建立了质量管理体系。公司的质量方针为：
核心技术的高精尖 设计技术的高水平
系统集成的高原则 工程施工的高质量
管理艺术的高端 服务体系的高效率
3.1施工的质量目的
本工程达成国家、建设部现行的建筑工程施工及验收规范以及对应的工程质量检查评定原则，符合工程设计文献、招标文献和有关技术规范规定。确保工程验收合格
3.2施工的工期目的
精心组织，准时开工（以甲方同意的开工报告为准），工期于10月31日竣工。施工中主动配合整体工程进度计划，并不影响其它专业的施工。
3.3 工程的安全目的
无重大安全事故，严守总包方工地各项规章制度，努力使本工地成为安全文明工地。
4. 项目管理组织构造
4.1 施工管理组织构造
根据本工程工程量大，工期短的特点，我公司将调派含有丰富施工经验的工程管理人员和技术人员构成项目管理部，成立以项目经理责任制的项目经理管理机制，管理本工程管线施工，管理组织构造框图以下：
4.2现场管理机构人员设立及职责
4.2.1项目施工管理体系
公司采用“直接职能式”组织施工管理办法，统筹指挥。以公司整体实力为后盾，组织项目经理部。项目经理部下设施工技术、质量管理、安全文明施工、物质保管等职能部门，对项目的工期、质量、安全等进行高效的组织协调和管理。
4.2.2项目经理部重要职责
Ø 对本工程的合同工期、质量、成本、安全文明施工指标，对建设方和公司负责，确保总目的和责任指标的实现。
Ø 对本工程所需材料、机具、劳动力、资金、技术等生产要素进行组织和安排，以满足施工生产的需要。
Ø 及时办理工程洽商和变更，做好工程预算和竣工决算。
Ø 负责对建设方、监理方等有关部门公共关系的协调和解决，满足按期开工，正常施工，顺利隐蔽验收。
Ø 对本项目全部管理人员和劳务人员进行行政管理，技术管理、安全管理及政治思想教育。
4.2.3项目部管理人员的职责
4.2.3.1项目经理职责
Ø 果断执行国家有关法律、法规、政策以及公司的各项规章制度和决策。
Ø 受法人代表的委托，解决项目有关的外部事务，协调与建设方、总包方、监理公司的关系，订立有关文献。
Ø 对项目的施工进度、质量、成本、安全、服务等全方面负责。
Ø 负责组建项目管理组织机构，组织制订和监督执行项目管理班子中各类管理人员的职责权限和各项规章制度。
Ø 组织编制工程项目的总体规划和施工组织设计。
Ø 制订具体的施工计划和施工进度，确保施工质量和进度，并建立各类资料台帐和报表，认真监督管理。
Ø 组织制订和监督执行安全生产和质量确保方法，实现安全生产、文明施工。
Ø 严格恪守财经制度，加强财务、预（决）算管理。
4.2.3.2现场工程师职责
Ø 负责审核系统深化设计方案及多种设计图纸、协助建设方及设计单位贯彻各个系统 施工图纸，确保设计图纸的完整性、合理性。
Ø 为工地施工提供完善的施工图纸，避免因系统施工图纸跟不上而影响整个工程进度。
Ø 根据施工进度，为施工现场提供完善的技术指导，对施工人员进行技术交底，指导工程施工的进行。
Ø 参加组织召开技术协调会，协调设计与现场施工中出现的多种问题、协调订货设备的参数与原始设计的偏差、协调设备之间的接口问题等。
Ø 隐蔽验收后，做好资料收集整顿，为下一步施工作好技术交底。
Ø 负责项目过程中的一切技术、工程和商务等书面文献的整顿与保存，以备竣工后及时完整地移交给建设方。
Ø 竣工资料的整顿。
4.2.3.3质量工程师职责
Ø 根据国家制订的有关质量原则、规范、公司的规章制度以及项目工程的施工工艺，对项目工程进行严格的监督、检查，确保工程质量。
Ø 质量工程师应熟悉国家制订的有关质量原则、规范及公司制订的规章制度，努力提高业务水平和工作能力。
Ø 参加图纸会审交底及有关技术交底工作，对不符合质量原则的施工工艺，及时提出修正意见，并对修改后的方案进行审核，以确保对的的施工方案。
Ø 按照《建筑安装工程质量检查评定原则》和公司执行ISO 9000体系文献的规定，制订《质量控制计划表》，对各个施工阶段进行严格把关。
Ø 熟悉施工设计图纸及施工方案，进一步工地并严格按照质量原则、验收规范、操作规程，对施工的全过程进行严格监督与检查，并做好检查统计，对查出的质量问题及时向项目经理报告，发出整治告知并监督整治。
Ø 对项目工程上所用的主辅材料与否合乎质量原则进行检查监督；加强各项隐蔽验收的检查复核；对有关竣工、交工资料与否齐全及合乎原则、规范进行检查。
Ø 对偷工减料、粗制滥造、严重影响工程质量的行为有权制止、批评、警告和罚款，对班组完毕的工程量作出质量鉴定。
Ø 按照规定做好质检工作统计。
4.2.3.4施工工长职责
Ø 熟悉本工程施工图纸，参加图纸会审，协助项目经理参加施工组织设计的制订，认真贯彻贯彻各项技术管理制度和方法。
Ø 严格按照国家颁发的有关原则规范及规程和施工图纸组织施工，认真执行经同意的施工组织设计或施工方案。
Ø 根据施工计划编制和贯彻月作业计划，作出劳动力材料和机具设备的使用计划，做到科学组织和合理使用。并负责检查验收其完毕状况。
Ø 会同现场工程师、安全员对施工队做好分部分项工程施工前的书面技术交底与安全技术交底；做好施工前的检查和施工过程中的技术指导与监督检查，实现安全生产、文明施工。
Ø 结合工程特点主动应用新工艺、新技术、新材料，努力减少工程成本，缩短施工工期。
Ø 认真做好施工日志等各项施工统计。
Ø 主动配合其它专业技术人员和施工人员搞好工序穿插，交接和成品保护，及时提出和解决施工中出现的问题。
4.2.3.5安全员职责
Ø 协助项目经理做好安全管理工作，研究贯彻执行劳动保护和安全生产方针、政策、法令及规章制度。
Ø 参加审查施工组织设计和编制安全技术方法计划，负责督促有关人员实施。
Ø 进一步施工现场进行安全检查，解决生产中的安全问题，制止违章指挥及违章作业，遇有严重问题时有权令其停工整顿。
Ø 开展安全宣传活动。总结和推广安全生产的先进经验，对职工进行安全教育。
Ø 对工伤事故进行统计分析并上报，参加事故的分析调查及解决工作。
Ø 在安全验评中，严格掌握安全原则，坚持原则，对的反映安全状况，对隐瞒工程安全事故的有权越级反映状况。
Ø 发现不安全因素及隐患应及时解决、及时向项目经理如实反映，方便及时去除不安全因素，确保施工正常进行。
4.2.3.6仓库保管员职责
Ø 根据列出的材料清单，做好下列工作：按计划堆放；核验进货数量及质量；做好材料进仓统计；将核对报告快速提交项目经理；按领料单及时组织和发放材料；下班前做好每日用料统计；每七天核对清点存货；修正存货统计并将存货统计交项目经理。
Ø 仓管员负责进库材料及其它物品验收签字记帐，有些材料不能在库房验收时要到卸料地点验收、物品出库时办理交验手续并记帐。每天进出物品名称，数量、分类小计及累计，做到进出库帐物一致。
Ø 每十天做一次统计报表，一式三份，交公司、项目经理、工地仓库各一份备查，随时到施工现场检查材料使用状况，发现问题及时向项目经理或工长反映。
Ø 出库由工长派领料单，由工长或有关人员领料并签名登记，做到进出一致，如有遗失或浪费，按实际价值扣除有关当事人工资或奖金。
Ø 严格执行电开工具的借用登记手续；做好电开工具的日常保养工作，损坏的工具要及时写出损坏因素并报告给项目经理，做好维修的准备。
Ø 有权制止对电开工具的野蛮操作及建议工具合理分派。
Ø 严格控制低值易耗工具、材料及配件的不合理领用、更换，减少成本。
Ø 有权根据施工急需，决定临时购料计划（小批量）。但应及时向项目经理报告。
5 总工期、编制原则、编制根据和开竣工日期
5.1 总工期
本施工组织设计，根据招标文献的规定，智能化系统施工需要配合土建施工方进行，工期的安排也要充足考虑招标文献对工期规定综合考虑.
在工期目的方面：精心组织，准时开工（以甲方同意的开工报告为准），于施工进度计划内，在确保工程质量的前提下，争取提前竣工。
5.2编制原则
坚持统一计划的原则，认真做到综合平衡、切合实际、留有余地；坚持施工工序，注意施工的持续性，确保各工种的协调施工；要采用分工序施工作业法，分阶段进行施工进度安排。
5.3编制根据
本工程管线施工合同的规定；
施工图概预算和施工组织计划；
国家及地方有关管线安装施工的规范。
5.4 开竣工日期
本工程开工日期：以建设方开工令为准
具体开竣工时间按照合同规定拟定。
6 施工横道图
见附表3
7 施工组织设计
7.1施工进度确保方法
7.1.1 施工布署、协调管理
施工布署、协调管理的办法重要是规划布署、控制和协调。规划布署是指拟定施工项目总进度控制目的和分进度控制目的，并编制其进度计划。控制是指在施工项目实施的全过程中，进行施工实际进度与施工计划进度的比较，出现偏差及时采用方法调节。协调是指协调与施工进度有关的单位、部门和工作队组之间的进度关系。
7.1.2 施工进度控制方法
施工项目进度控制是施工进度确保的最有效办法，采用的重要方法有组织方法、技术方法、合同方法、经济方法和信息管理方法等。
7.1.3施工组织方法：
建立由项目经理任组长，系统工程师、工长为重要组员的工期确保管理小组。小构组员重要完毕下列任务：
1）．审查各阶段的计划，形成严密的计划确保系统。首先检查与否协调一致，计划目的与否层层贯彻，互相衔接，构成一种计划实施的确保体系，以施工任务书的方式下达施工队，以确保明施。
2）．计划全方面交底，发动全员实施计划。施工进度计划的实施是全体施工人员的共同行动，要使有关人员都明确各项计划的目的、任务、实施方案和方法，使管理层和作业层协调一致，将计划变成全体工作人员的行动大纲，发挥全员的干劲和发明精神。
3）．在施工开始前和过程中，将规定的任务结合现场施工条件和施工的实际进度，不停的编制每天作业计划，在计划中要明确每天应完毕的任务和所需要资源，提高劳动生产率，减少浪费。
4）．编制好每天作业计划后,将每项具体任务通过签发施工任务书的方式使其进一步贯彻。施工队必须确保指令任务的完毕。
5）．做好施工中的调度工作，重要内容有：
监督作业计划的实施、调节，协调各方面的进度关系；监督检查施工准备工作；督促资源供应单位按计划供应劳动力、施工机具、运输车辆、材料、设备、构配件等，并对临时出现问题采用调配方法；理解气候、水、电的状况，采用对应的防备和确保方法；及时发现和解决施工中多种事故和意外事件；调节各单薄环节；定时召开现场调度会议，贯彻施工项目主管人员的决策，公布调度令。
6）．检查施工项目进度计划的实施状况
根据进度计划定时进行检查。若在施工中碰到天气、资源供应等不利因素的严重影响，检查时间间隔可临时缩短，增加检查次数。责任工程师要经常到现场查看施工项目的实际进度状况,从而确保经常地、定时地精确掌握施工项目的实际进度。通过比较实际进度和计划进度得出检查成果，按照检查报告制度规定，形成进度控制报告向有关主管人员和部门报告。进度控制报告内容重要涉及：
☆项目实施概况、进度概要；
☆项目施工进度、形象进度及简要阐明；
☆材料、设备、配件供应进度；
☆对业主和施工者的变更指令等；
☆其它影响施工进度计划实施的因素。
7.1.4技术方法：
1）施工迈进行图纸的二次深化设计，解决问题于事前，减少返工，提高工作效率。
2）预埋配管采用新型的对接技术，可大大提高工作效率，节省工作时间。
3）各楼施工，采用分组施工的工作次序，充足利各楼栋独立性的有利条件，加紧施工进度。
4）个别系统，根据其特点，边安装边调试，争取在安装完毕即调试完毕，确保质量和工期。
5）及时与其它专业进行计划协调，避免工序、作业面等矛盾而影响计划的实施。
7.1.5信息管理方法：
1）现场工程师要做好施工进度统计，填好施工进度统计表，记载计划中的每项工作开始日期、工作进度和完毕日期,为施工项目进度检查分析提供信息。
2）现场工程师要不停地收集施工实际进度的有关资料进行整顿、统计，与计划进度比较，定时地向项目经理提供比较报告。
7.2 施工流程
智能化系统施工流程：
深化施工图设计—图纸会审—管线预埋施工（部分箱体预埋）—扫管、带丝
施工准备 隐蔽验收 主体工程竣工
—桥架定位、安装、联接—桥架、预埋配管联接—明配箱体联接—线缆敷设—
线缆测试 — 设备安装 — 系统调试 —系统试运行 —竣工验收
7.2.1配管施工的工艺和规定
1)工艺流程
施工准备——配管采购——测定箱盒位置及固定 ——管路敷设、连接、绑扎（ 接地、防腐解决、管口封堵）——技术复核及配管隐蔽验收——配管预埋（土建施工）——扫管带丝、管口封堵
2)工艺规定
a. 系统配管采用镀锌钢管，管壁厚均匀，焊缝均匀，无裂缝、砂眼、锈蚀现象，安装前必须消除管内毛刺，钢管内壁规定平滑、不应有扁曲或节痕，管口规定挫光。配管方式采用暗敷和吊顶内明配相接合的方式进行，具体根据系统设计规定进行施工。
b. 配管的连接必须采用套装紧固式连接，管子如需切割，用钢锯、砂轮锯切断，严禁用火焰、电焊切割，并对切口进行锉口解决。在施工过程中，配管后及时加管堵把管口堵严实，发现堵塞及时清理排除。
c. 暗敷管埋入建筑物或构筑物内，离其表面的距离不应不大于15mm。电气管道埋设在砖墙内应在适宜的距离用铁丝木榫等将钢管紧贴墙槽内固定，并用水泥砂浆补槽。
d. 直线(水平或垂直)敷设电缆管或顾客线管，长度超出30m应加装过路盒，管路弯曲敷设两次也应加装过路盒，以方便穿线施工。过路盒应设立在建筑物内的公共部分，宜为底边距地0.3～0.4米或距顶0.3米。
e. 电气管道在进箱盒处应顺直。管径在θ50mm及下列的钢管进箱盒，必须用二片锁紧螺母(纳子)固定。
f.暗配管管路宜沿最短的路由敷设，尽量减少弯曲。在相邻过路盒之间，严禁“S”弯或“U”弯。
g. 电管的弯头应用符合规定的弯管器弯制，弯头应呈圆弧曲线，弯曲处不得产生皱裂现象，椭圆度不得超出管径的10%。弯曲半径普通规定不不大于管外径的6倍，埋设在地下或混凝土楼板内时应不不大于管外径10倍,预埋混凝土内的电管尽量在二层钢筋之间，埋设于楼板内的电管应尽量避免重叠。
h. 吊平顶内的电气配管应按照明配管线的规定施工，基本上做到“横平竖直”，不应斜走或交叉。在进箱盒柜等处应将管子弯成“定身弯”。固定点与终端、弯头中点、电气器具或箱盒边沿的距离应为150—500mm，且应对称设立，固定点间距离应均匀，中间管卡互相间最大允许距离应符合规范规定。
i.埋于地下的电线管道不适宜穿过设备基础，在穿过建筑物基础时应加保护套管，管子在穿过伸缩缝或沉降缝时，应装接线盒，金属软管等赔偿装置，并做好接地柔性跨接。
j. 明配电气管线的固定点应单独设立，不得运用平顶龙骨的吊筋作支架，也不得将管线直接放在平顶龙骨上。吊顶内的导线，严禁明露在吊顶内。设备吊顶安装点应留接线盒，接线盒的安装位置应便于检查维修并加盖板，接线盒本身应可靠接地。
k. 管与管、管与盒连接，应作好接地解决，如有丝扣连接应采用不不大于Φ6圆钢进行跨接，以确保接地良好，暗配管应做整体接地连接，穿过建筑物变形缝时，应有接地装置。
l. 采用套管连接预埋于混凝土中的钢管，其连接处应作防漏解决，以防浇注时灰浆流入堵塞管路。管路接头、管路进出箱盒处，要采用严格的防渗方法，以防水泥沙浆或其它建筑材料进入管路或箱盒里
m. 建筑物内预埋管线应随土建施工预埋，应避免在高温、高压、潮湿及有强烈震动的位置敷设。预埋管与其它管线的最小净距应符合下表的规定。
与其它管线距离
电力线路
压缩空气管
给水管
热力管（不包封）
热力管（包封）
煤气管
备注
平行净距
150
150
150
500
300
300
间距局限性时应加绝缘层，应尽量避免交叉
交叉净距
50
20
20
500
300
20

7.2.2桥架安装工艺和规定
水平桥架安装采用吊顶内明配方式，垂直桥架安装弱电间内明配方式安装。
1）桥架敷设工艺流程
弹线定位 —— 制作吊杆、支架—— 螺栓固定支架与吊杆—— 桥架就位安装—— 桥架连接——保护接地线安装 ——桥架、配管联接——盖板、 质量验收
3）工艺规定
a. 桥架安装在主体工程竣工后进行，金属桥架及其附件，采用喷塑解决的定型产品，其规格、型号应符合设计规定。桥架内外应光滑平整，无棱刺，不应有扭曲、翘边等变形现象。
b. 桥架应固定牢固，横平竖直，盖板无翘角，接口严密整洁，转角、丁字连接、转弯连接对的严密，桥架内外无污染。
c. 桥架不应被抹死在建筑物上，跨越建筑物伸缩缝或沉降缝处，桥架应断开。
d. 电缆桥架不适宜设在腐蚀性气体管道和热力管道的上方及腐蚀性液体管道的下方。
f. 桥架总截面积应符合桥架内电力电缆的总截面积不应不不大于桥架横断面的40％的规定，转弯处电缆的半径应以最大截面积电缆允许弯曲半径为准。
7.2.3系统箱体安装工艺与规定
1)工艺流程
施工准备——测定箱柜位置——箱柜外壳固定 、 接地——箱柜安装
2) 工艺规定
a. 各类配电箱、柜的型号、规格、质量必须符合设计和规范规定，其实验成果必须符合施工规范的规定。
b. 箱柜应根据图纸安装在指定的位置，部件齐全，箱体开孔适宜，切口整洁。暗配式电箱箱盖紧贴墙面，零线与零线端子连接、线管与箱体的连接时有专用锁紧螺母锁紧。
c. 同一室内接线箱、插座的安装高度必须一致，采用连通管测其水平标高。
d. 导线与接线模块连接时，要注意连接牢固紧密，不伤芯线，压板连接时压紧无松动，螺栓连接时，在同一端子上导线不超出两根。
e. 箱柜安装完毕后应检查与否牢固可靠，检查其与对应配管的连接与否牢固，并做好地线跨接工作。
7.2.4线缆敷设工艺与规定
1)工艺流程
吹管、带丝检查——管口护圈——线缆标记——管内穿线、导线连接——敷设统计——线路检查，绝缘测试——检查验收。
2) 工艺规定
a. 穿线工作应在土建抹灰及地面工作结束后进行，并先去除管内污垢。穿线时应用放线架或用手顺线放开，避免弄乱打扣损伤导线绝缘。穿管导线在管内不得有接头，接头必须放在接线盒内。
b. 多种线缆必需在进场报验合格后方可进场使用，线缆的品种、型号、规格和质量必须符合设计规定和国标的规定。并有产品合格证,选择线缆要根据设计原则，并用颜色应加以辨别。线缆绝缘电阻值应符合设计及规范的规定。
c.线缆外观绝缘层良好，无机械损伤、扭曲现象。线缆两端应封闭，不得受潮。
d.线缆敷设前配管装好塑料管口护口工作，线缆要做好标记，线缆标记的序号要和图纸设计相吻合。
e.线缆敷设完毕后，要有针对性的进行线缆测试工作，普通测试办法以下：
开路故障测试：两芯线测试一端破皮露铜线，另一端短接；使用万用表电阻挡（低阻挡），两表笔分别接两芯线测试一端，批示电阻为零，无开路故障测试通过。
短路故障测试：两芯线两端均断开；使用万用表电阻挡（高阻挡），两表笔分别接两芯线测试一端，批示电阻无穷大，无短路故障测试通过。
线缆对地短路故障测试：使用万用表电阻挡（高阻挡），两表笔一支接线缆一端，另一支表笔接地。批示电阻无穷大，无线缆对地短路故障测试通过。
个别系统的线缆要做技术指标的测试，例如综合布线系统的线缆就应参考其技术参数进行测试，具体统计线缆测试的多种技术指标，并出具测试报告。
f.线缆敷设过程中应当用力均匀，避免用力不当造成线缆的破损。
g.敷设在桥架内的线缆，用塑料线扎固定。
7.3 各系统施工工艺规定
7.3.1设备监控系统
前期施工过程中要和有关施工单位做好技术交流，对需要控制的配电箱、排污泵、风阀、控制柜等电气设备的预留点位要明确。根据设计需要将设备监控系统所需要的控制点及早向设备供应商提出，并协调预留安装点位。
主机设备供电检查：按图纸规定安装DDC箱；接好输入输出线（注意输出端子接传感器一端的线缆暂不要压上）；测量控制柜内部接线与否符合设计规定；供电方式拟定；万用表测量输出的开路电压与否符合设计电压的规定。
传感器安装：按照设计将系统传感器的位置拟定好，根据产品阐明进行安装（注意设备电源）；用万用表或其它测试手段测试供电电源与否正常；连接前端设备；测试设备输出效果；照此办法，逐个调试完毕。
上位机调试：安装系统编程软件，与各分站进行通讯试调，按照逐步增加分站的方式进行；通讯建立后，调试上位机系统编程软件与前端设备的数值对应关系。
系统联合调试：按照设计规定对各信息点、前端探头、现场控制箱、中控设备总体进行调试。
7.3.2闭路监控系统
1）线缆敷设参考前文所述的管线施工规定，等线缆敷设完毕，并经测试后进行，可根据现场的施工条件，可先对后端的中控设备进行安装，等现场条件含有后在对前端设备安装、调试：
2）楼层电源箱安装、调试：
按图纸规定安装直流电源箱及电源模块；接好输入输出线（注意输出端子接摄象机一端的线缆暂不要压上）；万用表测量交流供电与否对的；并测量输出的开路电压与否符合设计电压的规定。
3）摄象机的安装及调试：
●定焦摄象机安装前的调试：自仓库领出，搭一模拟实验台，固定摄象机并接好电源线和视频线，接下来通电调试。这一步调试要达成两个目的：第一检查摄象机的完好状况。第二调节好焦距并紧固（这就规定调焦参考物的距离尽量同现场的物距相等）。调试完毕临时作好标记以备方便现场安装。
●云台变焦摄象机安装的调试：自仓库领出，搭一模拟实验台，固定摄象机及云台，接好电源线、视频线和控制线，接下来通电调试。这一步调试要达成两个目的：第一检查摄象机的完好状况。第二步用直流电源顺次加到各个控制线（电压应同手册上的标称值相符）。检查云台各个方向旋转和镜头伸缩与否完好。调试完毕临时作好标记以备方便现场安装。
●摄象机现场安装、调试：按下列环节进行
按图纸规定现场安装摄象机；
电源箱内摄象机一侧的电源线压好（电压测试对的后）；
摄象机一侧线缆的视频头作好（但不要接到摄象机上）；
测试视频线一端接摄象机，另一端接手提监视器或电视机。调试两项内容：调节手动光圈以获得最佳图象亮度，旋转摄象机位置以获得抱负的角度。
最后将水平视频头插好
4）系统调试：
●按照主机安装图将机房内的全部设备安装到位。
●按照主机接线图将各设备之间的连线接好（注意作好线号）。
●设备通电，按照设计任务书的规定逐项调试各项功效。
●如有故障，逐项排查直至完毕。
7.3.3综合布线系统
7.3.3.1线缆敷设质量检查
设备安装前要对缆线布放进行检查，核对规格、型号、路由及位置，必须与设计相符
缆线在布放前两端应贴有标签，以表明起始和终端位置，标签书写应清晰，不易脱落。
缆线布放时应有冗余。在交接间、设备间UTP电缆预留长度普通为3～6米，工作区为0.3～0.6米，光缆在设备端预留长度为3～6米。有特殊规定的应按设计规定预留长度。
其它未特别注明检测方式，按照国家有关规定执行。
7.3.3.2设备安装
缆线在端接前，必须检查标签颜色和数字含义，并按次序端接，缆线终端须符合设计和厂家安装手册规定，缆线终端处必须卡接牢固，接触良好。对绞电缆与插接件连接应认准线号、线位色标，不得颠倒和错接。端接时每对对绞线应尽量保持绞结形态。连接盒面板必须附加标示，按设计规定跳线。采用光纤连接盒对光缆芯线接续、保护，在连接盒中光纤应能得到足够的弯曲半径。
机柜安装
机柜安装完毕后，水平、垂直度须符合规范规定。机柜上的多种零件，不得脱落或碰坏，多种标志完整清晰。机柜的安装应牢固，机柜前、后应留有一定的空间，方便于安装和施工。
接线模块安装
模块设备应完整，安装就位，标志齐全。安装螺丝必须拧紧，且应保持在一种水平面上。
信息插座安装
安装在地板或地面上，应固定在接线盒内，并严密防水、防尘。固定螺丝应拧紧，不得产生松动现象。信息插座须设有标签，以颜色、图形、文字表达所接终端类型、位置，笔迹不易褪色，标签不易脱落。安装位置、标高须符合设计规定，普通距地面0.3m。
7.3.3.3工地验收测试
在实施测试前，必须检查并满足：
全部面板，设备箱安装、调节完好。需要接地的设备已按规范规定可靠接地。所测试电缆、芯线端接已完毕，辨别的标志、颜色齐全。各保护盖均已安装就绪，各箱、柜内无铁屑，电缆剥皮等杂物。
7.3.3.3系统检测
在水平和垂直线缆系统安装完毕后，采用fluke网络测试仪器进行测试，确保每一对线缆的端接符合国际原则与规范。
在光缆主干系统安装完毕后，采用光纤测试仪器进行测试以确保每根光缆的衰减、损耗符合国际原则与规范。
8 施工质量确保方法
我司严格按“ISO9001：质量管理体系”施工，以“IS09001：”规定为蓝本建立了质量管理体系和《质量手册》，并以此作为工程施工的质量确保。我们的运作程序涉及：客户需求分析、系统方案设计、系统工程管线和设备施工安装、客户交底、系统交付验收、跟踪服务等，给客户提供全方位优良的全过程服务。全程采用专业管理和计算机管理相结合的科学化管理体制，全方面推行“科学化、原则化、程序化、制度化”管理，以一流的管理、一流的技术、一流的施工和一流的服务以及严谨的工作作风，精心组织、精心施工，推行对业务的承诺，实现既定的质量目的。
在XXX智能化系统工程中，即要对施工过程质量进行控制，也要对最后技术的质量进行控制。因此，质量控制根据应体现这两部份质量控制的规定，要重点对材料、配件、设备的质量进行控制和对工序质量进行控制。有关根据除了共同的合同文献、设计图纸以外，还要根据多种专门的技术性法规或其它规定。
8.1. 材料和设备质量的控制根据
Ø 有关产品的技术原则；
Ø 有关实验、取样、办法的技术原则；
Ø 有关材料和设备验收、包装、标志的技术原则；
Ø 涉及新用材料时，应有权威的技术检查部门有关其技术性能的鉴定书。
8.2.工序质量的控制根据
Ø 有关智能建筑安装作业的操作规程。操作规程是为确保工序质量而制订的操作技术规范，必须严格执行；
Ø 有关施工工艺规程及验收规范。这是以分项、分部工程或某类实体工程为对象而制订的确保其质量的技术性规范；
Ø 凡属采用新工艺、新技术、新材料、新构造工程，应事先进行实验，在此基础上制订出施工工艺规程，并应进行必要的技术鉴定。
8.3.质量管理组织机构设立及岗位责任制
8.3.1质量管理组织构造
第一把手负责，项目经理主管，质量安全员执行，各专业配合，各班组自检、自查，供应部亲密配合，做到全员行动，全方面管理。实施每七天质量安全例会，每天小检查，周周大检查，奖罚分明，责任到人。
8.3.2质量管理岗位责任制
在工程总指挥领导下，按照工程项目组的人员分工构成质量确保机构，负责监督指导设计、规程、规范、原则的执行，参加编制和审批质保方法计划、施工方案和技术方法，参加图纸会审，重大事故调查分析、解决，质量培训教育和特殊工种考核，做好交工后服务工作。项目组人员应推行下列职责：（质量职责分派表）
组 织 成 员
质 量 职 责
项目经理
对工程的质量负全方面责任，拟定各级人员质量职责，对工程中的重大质量事项组织研究并作出决策，提出质量规定。
项目副经理
分担项目经理在工程中的部分质量职责。
技术总监
对工程设计质量和工程现场质量负技术责任，负责对工程系统设计质量和对工程实施质量组织评审，负责采用技术方法确保工程质量或解决工程质量问题，确保工程的技术质量水平满足工程需求。
设 计 组
负责有关技术文献的编制，对总体实施技术方案设计和具体设计质量负责，确保设计质量符合规范规定，满足客户需要；参加工程技术问题的分析，提出解决方案；从设计上确保工程质量。
工程技术组
对工程现场的实施质量从技术上负责。具体组织实施质量活动的开展；监督检查系统实施的质量状况；负责收集保存并适时向项目管理人员归档系统的设计和施工方面的技术资料及其它有关工程统计；对质保期服务质量负责；及时向项目经理报告工程质量状况。
质量管理组
负责组织制订工程总体质量控制计划；负责工程质量方针和质量目的的贯彻贯彻；对工程各阶段、各环节质量进行监督管理；协助开展检查、测（调）试及验收工作；汇总并通报有关工程质量状况，对出现的质量问题坚持"四不放过"原则--即因素不清不放过，责任未贯彻不放过，问题未整治不放过，整治效果不合格不放过，并就工程质量有关事宜负责对外联系、协调、合作沟通工作，发现重大质量问题，及时向项目经理报告。
项目管理组
负责从资源上为工程质量管理和确保提供必要条件，在确保工程质量的前提下，做好工程进度的控制管理工作，编制进度控制计划；负责工程对外联系工作，组织进度协调会，确保工程进度。负责工程文档、技术资料的归档和管理。同时负责材料设备的质量管理。
财务部
负责财务方面的工作，不符合技术规定的产品即退货，没有验收合格的不付款。建立健全的《财务管理条例》,从源头确保了工程质量。财务部严格执行有关规定，并对资金的运作质量负责。
8.3.3确保质量的技术方法
8.3.3.1进行质量意识的教育
增强全体员工的质量意识是创精品工程的首要方法。工程开工前将针对工程特点，由项目经理负责组织有关部门及人员编写本项目的质量意识教育计划。计划内容涉及公司质量方针、项目质量目的、项目创优计划、项目质量计划、技术法规、规程、工艺、工法和质量验评原则等。通过教育提高各类管理人员与施工人员的质量意识，并贯穿到实际工作中去，以确保项目创优计划的顺利实现。
项目各级管理人员的质量意识教育由项目经理部总工程师及现场经理负责组织教育；参加施工的各级人员由项目质量总监负责组织进行教育；施工操作人员由各班组长组织教育，现场责任工程师及专业监理工程师要对班组进行教育的状况予以监督与检查。
8.3.3.2加强对班组的培训
班组是直接的操作者，只有他们的管理水平和技术实力提高了，工程质量才干达成既定的目的，因此要着重对班组进行技术培训和质量教育，协助班组提高管理水平。项目对班组长及重要施工人员，按不同专业进行技术、工艺、质量综合培训，未经培训或培训不合格的班组不允许进场施工。项目将责成班组建立责任制，并将项目的质量确保体系贯彻贯彻到各自施工质量管理中，并督促其对各项工作贯彻。全员树立“质量第一”的质量思想，并贯彻到操作岗位，建立严格的质量考核制度。
8.3.3.3做好技术交底
在工程开工前，组织质量技术交底，将工程概况，各工序的施工办法、施工工艺及技术方法等向工地负责人、工长进行具体技术交底，并向项目全体工人进行交底。
工长安排组长之前，必须进行书面的技术交底；班组长每天要对工人进行施工规定、作业环境等进行书面质量交底。
质量技术交底的内容：
①本项目的施工作业特点。
②本项目施工作业中技术要点及要达成的质量原则。
③严格执行本文所述的施工工艺及施工办法。
8.4.设计质量的控制
不停满足顾客对工程产品的规定，采用新技术、新材料、新工艺而设计出顾客委托的，具体高水平和合用能力强的工程开展开全方面质量策划。
听取各专业人员的合理化建议，搞好优化设计。根据顾客和现场的实际状况，搞好变更设计的论证和协调工作，管好设计图纸和资料。
设计工作应满足技术上先进、经济上合理、施工上可行的规定，符合规范、法规、法律规定规定。工程项目设计往往是多专业协作的作业活动，针对各方面互有关系和接口，明确规定有关职责、职权，并形成文献，确保设计工作协调进行。
项目设计的各级主管人员在事前在指导文献中对全部设计输入予以规定，如设计规定和有关法规内容，设计原始资料，有关施工及安装重要信息，特殊设计需要。对各设计阶段，所需原始资料的内容及控制办法与顾客商定后形成文献。
有关职能部门代表和有关专业人员对设计成果进行正式的审核，填写“设计图纸评审表”。验证成果以文献报告形式做出。项目部施工人员在施工过程的各阶段需要对设计进行确认。
设计更改是指设计完毕起至工程竣工前整个期间的任何更改。顾客对某些设计规定的变更；施工、安装及运行过程中的合理变更；设计原始资料发生变更；有关的法令、法规、规范规定发生变更；设计后续阶段发现前阶段设计中有缺点或不合理问题。设计更改应涉及：设计更改的根据、评审、同意、输出及存档等。填写设计变更告知，经工程师审批，设计变更告知一式四份，建设、施工、设计、监理各存档一份。
8.5.文献资料质量的控制
确保质量体系文献和资料处在受控状态，及时获取并使用全部文献的有效版本，避免文献机密泄露、丢失、误传，确保质量体系正常，有效运行。文献资料如：施工组织设计、施工方案、季节性施工方案、施工技术
