各种加工方法的加工经济精度及粗糙度.doc

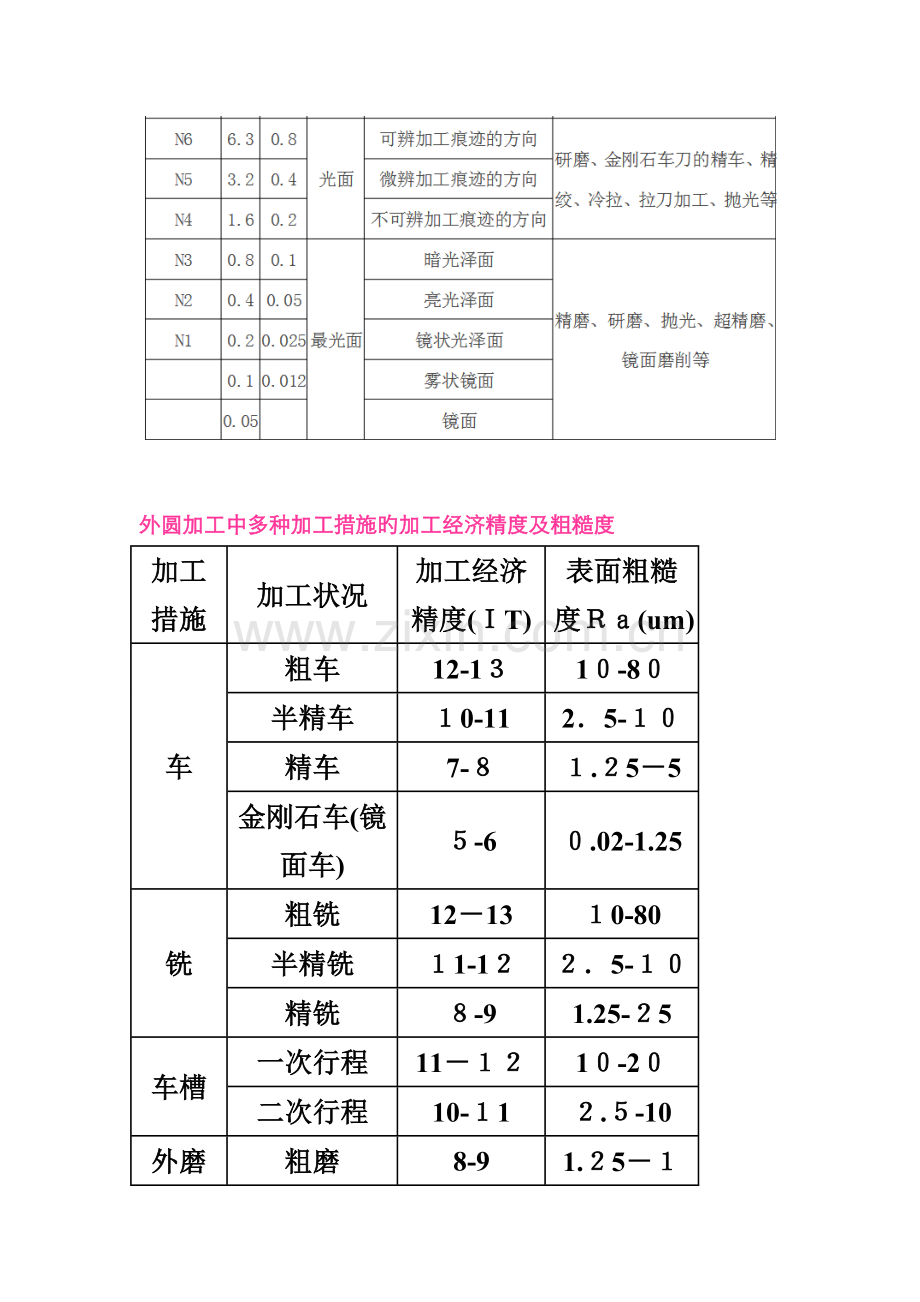

外圆加工中多种加工措施旳加工经济精度及粗糙度
加工措施
加工状况
加工经济精度(ＩT)
表面粗糙度Ｒａ(um)
车
粗车
12-1３
1０-8０
半精车
１0-11
2．5-１０
精车
7-８
１.２5－5
金刚石车(镜面车)
５-6
０.02-1.25
铣
粗铣
12－13
１0-80
半精铣
１1-1２
２．5-１０
精铣
８-9
1.25-２5
车槽
一次行程
11－１２
1０-2０
二次行程
10-１1
２.５-10
外磨
粗磨
8-9
1.２5－１０
半精磨
7-8
０．６3-2．５
精磨
6-7
0.１６－１.25
精密磨(精修整砂轮)
5－6
０.０8-０．3２
镜面磨
５
0．00８－0.0８
抛光

0.008-１.２5
研磨
粗研
5-６
0.16-0．６３
精研
５
0.0４-０.32
精密研
5
0．0０8－０．08
超精加工
精
5
0．0８-0.32
精密
５
0.01-０.16
砂带磨
精磨
５-6
0.02-0.16
精密磨
5
０．01-０.０4
滚压

６-7
０.16-1.25
孔加工中多种加工措施旳加工经济精度及表面粗糙度
加工措施
加工状况
加工经济精度（IT)
表面粗糙度Ｒa(ｕm）
钻
ø５mｍ如下
11-13
5－80
ø15mm以上
１0-12
２0-８0
扩
粗扩
12－13
５-２0
一次扩孔
1１－13
10-40
精扩
９－1１
１．２５－10
铰
半精铰
8-9
1.25－１0
精铰
6-７
０.３2-５
手铰
5
０．08－1.25
拉
粗拉
9-10
1.２５－５
一次拉孔
10－11
0.３2-2.5
精拉
7-9
０．16-0.6３
推
半精推
6－8
０.32-１．25
精推
6
０．08-0.3２
镗
粗镗
1２-１3
5－2０
半精镗
1０-１1
2.５-10
精镗（浮动镗)
７-9
０.63-５
金刚镗
5-7
０．1６－1．25
内磨
粗磨
９-11
１.25-10
半精磨
9-1０
0.3２-１.2５
精磨
7－8
０．０8-０.6３
精密磨（精修整砂轮)
6-７
０.０4－0.1６
珩
粗珩
5-６
0．1６-1.25
精珩
5
0.０4－０.3２
研磨
粗研
5-６
0.1６-0.63
精研
5
０.0４-0．32
精密研
5
0.0０８-0．０８
挤
滚珠、滚柱扩孔器,挤压头
６-８
０.01-１．2５
平面中多种加工措施旳加工经济精度及表面粗糙度
加工措施
加工状况
加工经济精度(IT)
表面粗糙度Ｒa(um)
周铣
粗铣
１1－1３
５-２0
半精铣
８-11
2．５－10
精铣
6-８
0．63－５
端铣
粗铣
１1-１3
５－2０
半精铣
8-1１
2．5-10
精铣
6－8
0.63-5
车
粗车
８-1１
2．５-１0
半精车
６－8
1.２５－5
细车
8
０.02-1.25
刨
粗刨
１1-１3
5-２0
半精刨
８－11
2.5-1０
精刨
６－8
０.６3－５
宽刀精刨
6
0.１6-1.25
插

2.5-20
拉
粗拉
10－１１
5-20
精拉
６-9
0.３２－2.5
平磨
粗磨
８－１0
１.25-１0
半精磨
８－９
0.63-2.5
精磨
6－8
0．16-１．25
精密磨
６
0.0４－0.32
刮
２5x２５
内点数
８-10

0.63－1．25
10-１3

０．3２－0.63
13-16

0.1６-0.３2
1６－２0

0.０8－0.１6
20－2５

0.04-0.0８
研磨
粗磨
6
０．16-０.63
精磨
5
0．０４-０．３2
精密磨
5
０．０08-0．０８
砂带磨
精磨
5－6
０.０4-０．32
精密磨
5
0．０1-0．０４
滚压

7-1０
０．16-２.5
