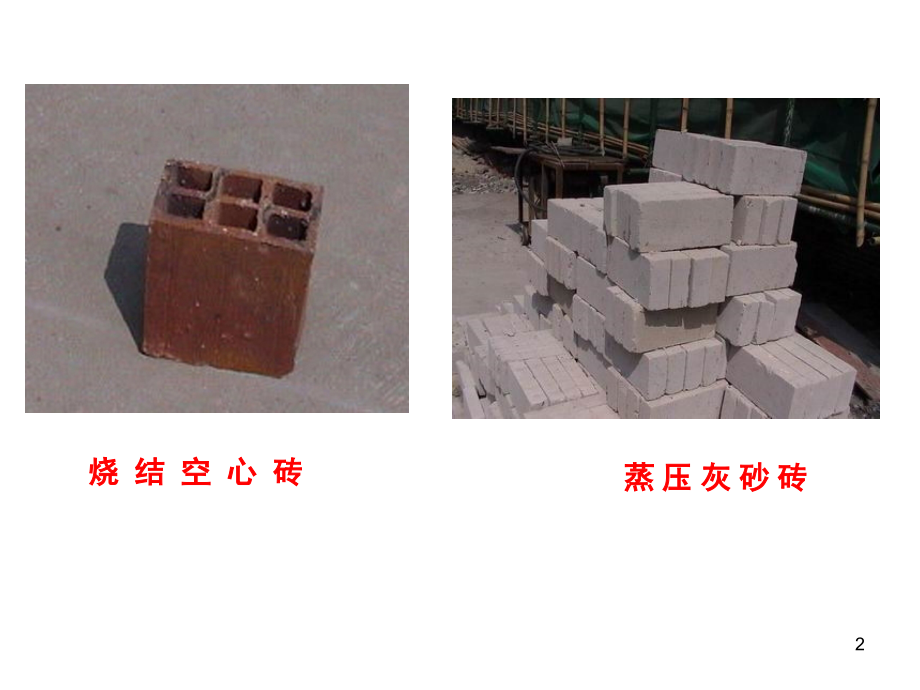

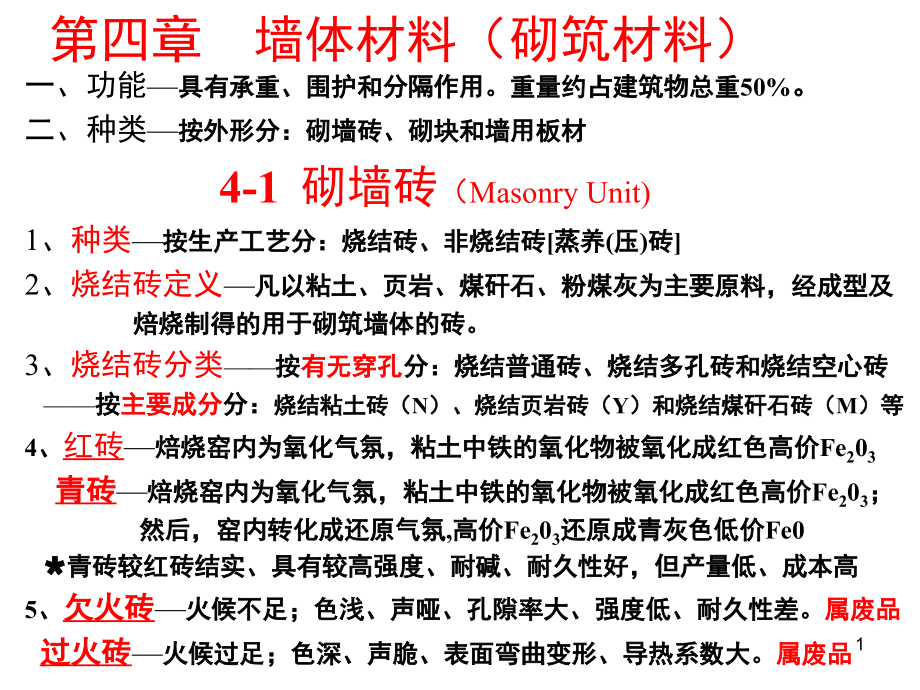

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,第四章 墙体材料（砌筑材料）,一、功能,具有承重、围护和分隔作用。重量约占建筑物总重50%,。,二、种类,按外形分：砌墙砖、砌块和墙用板材,4-1,砌墙砖,（Masonry Unit),1、,种类,按生产工艺分：烧结砖、非烧结砖蒸养(压)砖,2、,烧结砖定义,凡以粘土、页岩、煤矸石、粉煤灰为主要原料，经成型及,焙烧制得的用于砌筑墙体的砖。,3、,烧结砖分类,按,有无穿孔,分：烧结普通砖、烧结多孔砖和烧结空心砖,按,主要成分,分：,烧结粘土砖（N）、烧结页岩砖（Y）和烧结煤矸石砖（M）等,4、,红砖,焙烧窑内为氧化气氛，粘土中铁的氧化物被氧化成红色高价Fe,2,0,3,青砖,焙烧窑内为氧化气氛，粘土中铁的氧化物被氧化成红色高价Fe,2,0,3,；,然后，窑内转化成还原气氛,高价Fe,2,0,3,还原成青灰色低价Fe0,青砖较红砖结实、具有较高强度、耐碱、耐久性好，但产量低、成本高,5、,欠火砖,火候不足；色浅、声哑、孔隙率大、强度低、耐久性差。,属废品,过火砖,火候过足；色深、声脆、表面弯曲变形、导热系数大。,属废品,1,烧 结 空 心 砖,蒸 压 灰 砂 砖,2,1、定义,没有孔洞或孔洞率小于,15%,的烧结砖,240 115,2、外型尺寸,240,(长),115,(宽),53,(高),mm,设,灰缝为10,mm，则 4长,(4)灰缝,8宽,(8)灰缝 53,16高,(15)灰缝 1,m,1m,3,砌体需用砖量：,4,8 16=512(块)砖,1m,3,砌体需用,砂浆量,：,(15120.240.1150.053)0.251,m,3,砂浆,3、砌体类型,490墙,(490,mm,厚),、370墙,(370,mm,厚),、,240墙,(240,mm,厚),、180墙,(180,mm,厚),、120墙,(120,mm,厚),4、主要技术性质,（1）尺寸偏差,：标准尺寸为240mm115mm53mm,尺寸允许偏差应符合烧结普通砖（,GB5101-,98,）的规定。,（2）外观质量,：,两条面高度差、弯曲程度、杂质凸出高度、缺棱掉角、裂纹长度、完整面的要求等，应符合标准的规定。,一、烧结普通砖,3,烧结普通砖是通过取,10块,砖试样进行抗压强度试验，根据抗压强度,值平均值和强度标准值来划分。,计算参数,：,S,10块砖试样的抗压强度标准差，MPa；,为10块砖试样的平均值，,MPa,；,f,i,单块砖的抗压强度值，MPa；,f,k,烧结普通砖的抗压强度标准值，MPa；,变异系数,（3）强度等级,按,10,块砖抗压强度,平均值,分,MU,30、MU25、MU20、MU15和MU10,五个,强度等级,0.21时，采用,抗压强度平均值,在评定强度等级时，当,强度变异系数,和抗压强度标准值,0.21时，采用,抗压强度平均值,和单块砖抗压强度最小值,注,：,砖砌体的强度不仅取决于砖的强度，还受,砂浆性质影响，因此在砌筑,砖砌体时，必须预先将砖湿润方可使用。,4,烧结普通砖,强度等级,强度等级,抗压强度平均值,f,MPa,变异系数,0.21,变异系数,0.21,抗压强度标准值,f,k,MPa,单块最小抗压强度值,f,min,MPa,MU30,MU25,MU20,MU15,MU10,30.0,25.0,20.0,15.0,10.0,22.0,18.0,14.0,10.0,6.5,25.0,22.0,16.0,12.0,7.5,（4）泛霜,砖内可溶性盐（如硫酸钠Na,2,SO,3,）随砖内水分蒸发而在砖表,面析出一层白霜。,常见在砖表面形成絮团状斑点，严重的会起粉、掉角或脱皮。,含可溶性盐较高的烧结粘土砖寿命较短。,（5）石灰爆裂,原料中有石灰石，烧成过程中生石灰留在砖内，生石灰在砖内吸收外界的水分，消化并产生体积膨胀，称为石灰爆裂。其爆裂区域不应超过标准规定。,（6）抗风化性能,P172,表征耐久性：根据其地区风化程度而定，常以,抗冻性,、,吸水率,及,饱和系数,等指标判别。,5,5、质量等级,强度和抗风化性能合格的砖，依据尺寸偏差、外观质量、,泛霜,和石灰爆,裂分为,优等品,(A)、,一等品,(B)和,合格品,（C）三个质量等级,P171,6、,特性,烧结普通砖具有较高的,强度,，较好的,耐久性,，又有较好的,保温隔热,、,隔声,性能,7、烧结普通砖应用,烧结普通砖主要用作承重墙体，及柱、拱、烟囱、窑身、沟道、基础等。,烧结普通砖（GB5101-98）规定：,（,1,）,烧结普通砖的优等品可砌筑清水墙和墙体装饰；,（,2,）一等品、合格品可用于混水墙；,（,3,）中等泛霜的砖不得用于处于潮湿工程部位。,【,思考,】为何国家标准对烧结普通砖的使用作出以上的规定？,6,解:,(1),砌体体积为,100 0.37 37 m,3,则：需买,37512 18944,(块)砖,需拌,37(15120.240.1150.053)9.29m,3,砂浆,(2)水泥砂浆配制强度,f,配,f,设,0.64550.6451.255.81MPa,需买,9.291000(5.81+15.09)/3.03,45,/50,28.5,(包)水泥,需买,(,吨,)砂子,例题,某工程砌筑100m,2,的370墙，(1)问需买多少块砖？拌多少m,3,砂浆？(2)若砂浆为强度等级M5的水泥砂浆，42.5PO水泥(实测强,度,f,ce,45MPa)，砂子含水率3.5%，干砂堆积密度1450kg/m,3,，问,需买多少包水泥？多少吨砂子？(施工水平一般，砂浆强度标准差,1.25MPa，A3.03，B15.09）,7,1、定义,孔洞率大于或等于,15%，,孔的尺寸,小,而数量多,的烧结砖，也称,竖孔砖,2、规格,长、宽、高尺寸一般为,290、240、119、180 mm,175、140、115、90 mm,3、强度等级,烧结多孔砖按抗压强度分,MU30、MU25、MU20、MU15和MU10,五个,强度等级,烧结多孔砖,强度等级,二、烧结多孔砖,强度等级,抗压强度平均值,f,MPa,变异系数,0.21,变异系数,0.21,抗压强度标准值,f,k,MPa,单块最小抗压强度值,f,min,MPa,MU30,MU25,MU20,MU15,MU10,30.0,25.0,20.0,15.0,10.0,22.0,18.0,14.0,10.0,6.5,25.0,22.0,16.0,12.0,7.5,大面,顶面,条面,8,强度和抗风化性能合格的砖，依据尺寸偏差、外观质量、孔洞率及孔洞排,列、泛霜、石灰爆裂分为优等品(A)、一等品(B)和合格品（C）,3个质量等级,5、特性,烧结多孔砖具有较高的强度，较好的耐久性，又有较好的保温隔热、隔声,性能，且自重较轻。,6、应用,烧结多孔砖主要是,代替,烧结普通砖用作砌筑六层以下的承重墙体，及非承,重隔墙。,三、烧结空心砖,1、定义,孔洞率大于或等于35%，孔的尺寸,大,而数量少,的烧结砖，也称,水平孔砖,。,2、规格,长、宽、高尺寸一般为,290、190(140)、90 mm,240、180(175)、115 mm,3、密度等级,按表观密度分800、900、1100三个密度等级,4、质量等级,顶面,大面,条面,9,烧结空心砖按条面抗压强度和大面抗压强度分,MU2.0、MU3.0、MU5.0,三个,强度等级,。,5、质量等级,依据尺寸偏差、外观质量、,强度等级和物理性能（冻融、泛霜、石灰爆裂,及吸水率）分为优等品(A)、一等品(B)和合格品(C),3个质量等级。,烧结空心砖,强度等级,6,、特性,烧结空心砖,强度低，保温隔热、隔声性能好，且自重轻，体积较大，施工方便。,7、应用,烧结空心砖主要用作非承重隔墙、框架结构的填充墙等。,4、强度等级,等 级,强度等级,大面抗压强度/,MPa,条面抗压强度/,MPa,平均值,单块最小,值,平均值,单块最小,值,优等品,一等品,合格品,MU,5.0,MU,3.0,MU,2.0,5.0,3.0,2.0,3.7,2.2,1.4,3.4,2.2,1.6,2.3,1.4,0.9,10,【思考】,采用空心制品的目的,粘土砖耗用大量农田，且生产中会逸放氟、硫等有害气体，能耗高，成品,尺寸小，施工效率低，抗震性能差等，需限制生产，并逐步淘汰，不少城市已经禁止使用。故我国目前正在大力开发用于代替烧结普通砖的新型墙体砌筑材料。,国家发改委下令，到,2010,年要确保所有城市禁止使用实心粘土砖。,采用烧结空心制品（包括多孔砖、空心砖）代替烧结普通砖，可使建筑,物自重减轻约,30%,左右，节约粘土约,20,30%,，节省燃料约,40%,，提高,工效约,40%,，同时还能改善墙体的隔热隔声性能，是国家鼓励和推广使,用的新型墙体材料。,11,四、非烧结砖蒸养(压)砖,定义,属硅酸盐制品，是以石灰和含硅原料（砂、粉煤灰、炉,渣、矿渣、煤矸石等）加水拌合，经成型、蒸养（压）而制成的。,其规格与烧结普通砖相同。,1、蒸压灰砂砖,(简称灰砂砖),定义,用,石灰,和,天然砂,，经坯料制备、压制成型、蒸压养护而成的实心砖。,强度等级,按抗压强度和抗折强度分,MU25,、,MU20,、,MU15,和,MU10,四个等级,；,质量等级,依据尺寸偏差、外观质量分为优等品,(A),、,一等品,(B),和合格品,(C),应用,主要用于代替粘土实心砖用作承重墙体，及非承重隔墙（可用于基础）,2,、粉煤灰砖,定义,以,石灰,、,粉煤灰,为主要原料,掺加适量石膏和炉渣经坯料制备、压制,成型、高压或常压蒸气养护而成的实心砖；,强度等级,按抗压、抗折强度分,MU20,、,MU15,、,MU10,、,MU7.5,四个,强度等级,；,质量等级,依据外观质量、强度等分为优等品,(A),、,一等品,(B),和合格品,(C),应用,主要用于代替粘土实心砖用作承重墙体，及非承重隔墙（可用于基础）,12,4-2 砌块（,Masonry Unit,),一、定义,砌块是比砖大的砌筑用人造块材，外型多为直角六面体，也有,各种异型的。砌块与砖的主要区别是，砌块的长度大于,365mm或宽度大于240mm或高度大于115mm。,二、特点,砌块的原料来源广泛、制作简单、适用性强、施工效率高。,三、分类,1、,按规格分,：,系列中主规格高度大于115mm且小于380mm的砌块，为小型砌块；,主规格高度为380980mm的砌块，为中型砌块；,主规格高度大于980mm的砌块，为大型砌块。,2、,按特征分,：实心砌块,（无洞或空心率,25%）,、空心砌块,（空心率25%,）,；,3、,按原材料分,：混凝土砌块、硅酸盐砌块；,四、常用砌块,工程中常用的砌块有：水泥混凝土砌块、轻集料混凝土砌块、炉渣砌块、,粉煤灰砌块及其它硅酸盐砌块、水泥混凝土铺地砖等。,13,定义是由水泥、砂、石，按一定比例配合，经搅拌、成型和养护而制,成的，空心率为2550,%，,且适宜人工砌筑的混凝土建筑砌块系列制品。,工程中常用的混凝土空心砌块尺寸一般为,390mm190mm190mm,、290mm190mm190mm和190mm190mm190mm,孔洞率一般为3560.,6个强度等级,：,3.5、5.0、7.5、10、15.0和20.0,按其尺寸偏差和外观质量分,3个等级,：优等品()、一等品()、合格品()。,当混凝土砌块使用轻集料时，空心砌块的重量大为减轻，按其表观密度（含孔洞）有5001000 kg/,3,不等。,常用的轻集科有陶粒、煤渣、自燃煤矸石和膨胀珍珠岩等,（,轻骨料混凝土小型空心砌块,）。,应用可用作承重和非承重的填充墙体，自重较实心粘土砖轻，地震荷载较小，砌块有空洞便于浇注配筋芯柱，提高建筑物延性。其绝热、隔音、防火、耐久性等大体于粘土砖相同。,注意,：这种砌块在砌筑时一般不宜浇水，但在气候特别干燥炎热时，可在,砌筑前稍喷水湿润。,1、普通混凝土小型空心砌块,14,普通混凝土小型空心砌块,陶粒混凝土小型空心砌块,15,定义,：,蒸压加气混凝土砌块是用钙质材料（如水泥、石灰）和硅质材料（如石,英砂、粉煤灰、矿渣）的配料中加入铝粉作加气剂，经加水搅拌、浇注,成型、发气膨胀、预养切割，再经高压蒸汽养护而成的多孔硅酸盐砌块。,关键材料,：发气剂又称加气剂，是制造加气混凝土的关键材料。发气剂,大多选用脱脂铝粉。掺入浆料中的铝粉，在碱性条件下产生化学反应：,特点,：铝粉极细，产生的氢气形成许多小气泡，保留在很快凝固的混凝,土中。这些大量的均匀分布的小气泡，使加气混凝土砌块具有许,多优良特性。,2、蒸压加气混凝土砌块,应用,：加气混凝土砌块具有轻质、吸声、保温性能良好及施工方便等特,点，但强度较低，主要用于低层建筑的承重墙、多层建筑的隔墙和,高层框架结构的填充墙。,16,加气混凝土砌块,17,4-3,天然石材,一、定义采自地壳表层，经过加工或不加工的岩石。,二、特点较高的抗压强度、良好的耐久性、装饰性和耐磨性，但抗拉强度低、性,脆、硬度大、难加工、自重大。,三、用途作砌体材料、装饰材料、混凝土骨料等。,岩浆岩,（火成岩）建筑装饰中常用,花岗石,、玄武岩等；,四、分类按成因不同分,沉积岩,（水成岩）建筑装饰中常用,石灰岩,、砂岩等；,变质岩,建筑装饰中常用,大理岩,、石英岩等；,五、石材的技术要求,1、物理性质,工程上一般对石材的表观密度、吸水性和耐水性有一定的要求，为保证石材的强度、,耐久性等主要性质，要求石材的表观密度大、而吸水率小。,2、力学性质,砌筑石材的,强度等级,将石材加工成,707070mm,的立方体，每组,三块,试件，按,其抗压强度平均值分为,MU100、MU90、MU80、MU70、MU60、,MU50、MU40、MU30、MU25、MU20、MU15和MU10,九个强度等级。,除了考虑抗压强度外，根据工程需要，还应考虑抗折强度、硬度、耐磨性、冲击韧性等。,3、耐久性,包括抗冻性、抗风化性、耐火性、耐酸性等。,18,六、土木工程,常用石材品种,毛石、料石、石板材等,毛石,是指岩石经爆破后所得的形状不规则的石块。形状不规则的称为,乱毛石,，,有两个大致平行面的称为,平毛石,。砌筑用毛石呈块状，其中部厚度不应,小于,150mm,。,毛石主要用于基础、勒脚、墙身、堤岸、护坡、挡土墙、毛石混凝土等。,料石,是指经加工而成规则的六面体块石。按其加工面的平整程度可分为,细料石,、,半细料石,、,粗料石,和,毛料石,4种。料石外形规则，截面的宽度、高度不小于200 mm，长度不宜大于厚度的4倍。,料石根据加工程度分别用于建筑物的外部装饰、勒脚、台阶、砌体、石拱等。,石板材,是用致密的岩石凿平或锯解而成，厚度一般为20mm的石材。,花岗石板材和大理石板材主要特性,特性,抗压强度/MPa,加 工 性,装饰性,耐磨性,耐久性,用 途,大理石,20-140,不太硬,易加工,华丽典雅,好,易风化,室内,花岗石,120-250,很硬,难加工,坚实庄重,优异,不易风化,室外,19,天然大理石是石灰岩或白云岩在地壳内经过高温高压作用形成的,变质,岩,，多为层状结构，有明显的结晶，纹理有斑纹、条纹之分，是一种,富有装饰性的天然石材。,成分,：化学成分为碳酸盐，矿物成分为方解石或白云石。,颜色,：纯大理石为白色，当含有部分其它深色矿物时，产生多种色彩与优,美花纹。从色彩上来说，有纯黑、纯白、纯灰、墨绿等数种。,纹理,：有晚霞、云雾、山水、海浪等山水图案、自然景观。,优点,：抗压强度较高，但硬度并不太高，易于加工雕刻与抛光。,工程装饰中得以广泛应用。,缺点,：长期受雨水冲刷，特别是受酸性雨水冲刷时，易被侵蚀而失去原貌,和光泽，影响装饰效果。因此,大理石多用于室内装饰,。,天然大理石,20,建筑用天然花岗石是由天然花岗石加工成板材、块材用于建筑装,饰工程中。花岗岩是典型的,火成岩,，是全晶质岩石。,主要成分,：石英、长石和少量的暗色矿物和云母。,结构,：按结晶颗粒大小，分为细粒、中粒和斑状等。,颜色,：呈灰色、黄色、蔷薇色、红花等。优质花岗岩石英含量多（,），云母含量少，晶粒细而匀，结构紧密，不含其他杂质，抛,光后光泽明亮，不易风化，色调鲜明，花色丰富，庄重大方。,优点,：比大理石密度大，密度为23002800/,3,，抗压强度高达120250,MPa。孔隙率吸水率极低，材质硬度高，其耐磨、耐久、耐腐蚀性能,均优于其他石材。经抛光后，是室内外地面、墙面、踏步、柱石、,勒脚等处首选装饰材料。,天然花岗石,21,烧结,普通砖的盐析现象泛霜,22,毛 石,23,图 用料石砌筑的门拱,图 广州圣心教堂,24,
