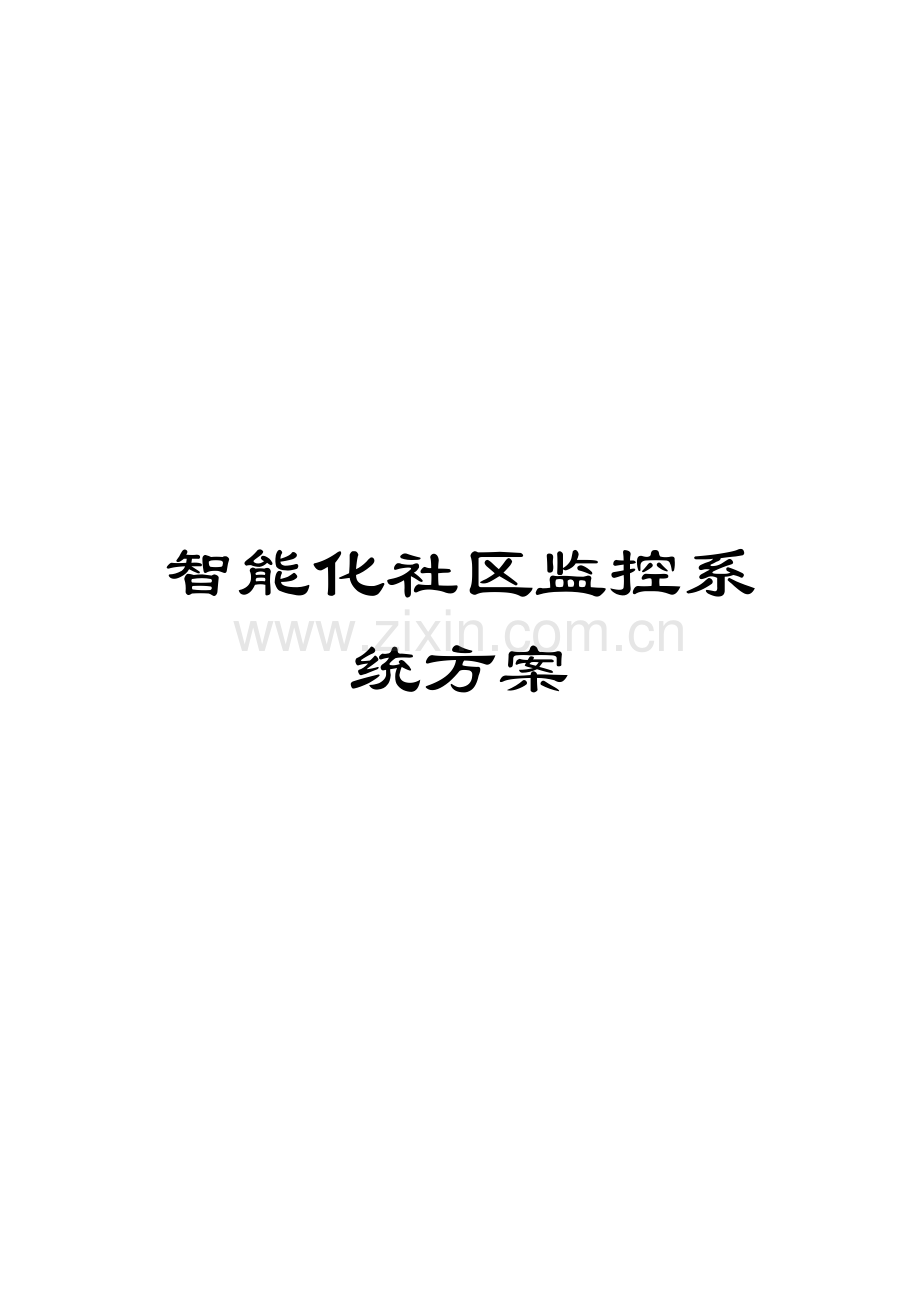

智能化社区监控系统方案

视频监控系统方案
社区监控方案设计遵照技术先进、功效齐全、性能稳定、节省成本的原则。并综合考虑施工、维护及操作因素，并将为此后的发展、扩建、改造等因素留有扩充的余地。本系统 设计 内容是系统的、完整的、全方面的；设计 方案 含有科学性、合理性、可操作性。其含有下列原则：
1 、先进性与合用性
系统的技术性能和质量指标应达成国际领先水平；同时，系统的安装调试、软件编程和操作使用又应简便易行，容易掌握，适合中国国情和本项目的特点。该系统集国际上众多先进技术于一身，体现了现在计算机控制技术与计算机网络技术的最新发展水平，适应时代发展的规定。同时系统是面对多个管理层次使用的系统，其功效的配备以能给顾客提供舒适、安全、方便、快捷为准则，其操作应简便易学。
2 、经济性与实用性
充足考虑顾客实际需要和信息技术发展趋势，根据顾客现场环境，设计选用功效和适合现场状况、符合顾客规定的系统配备方案，通过严密、有机的组合，实现最佳的性能价格比， 方便节省工程投资，同时确保系统功效实施的需求，经济实用。
3 、可靠性与安全性

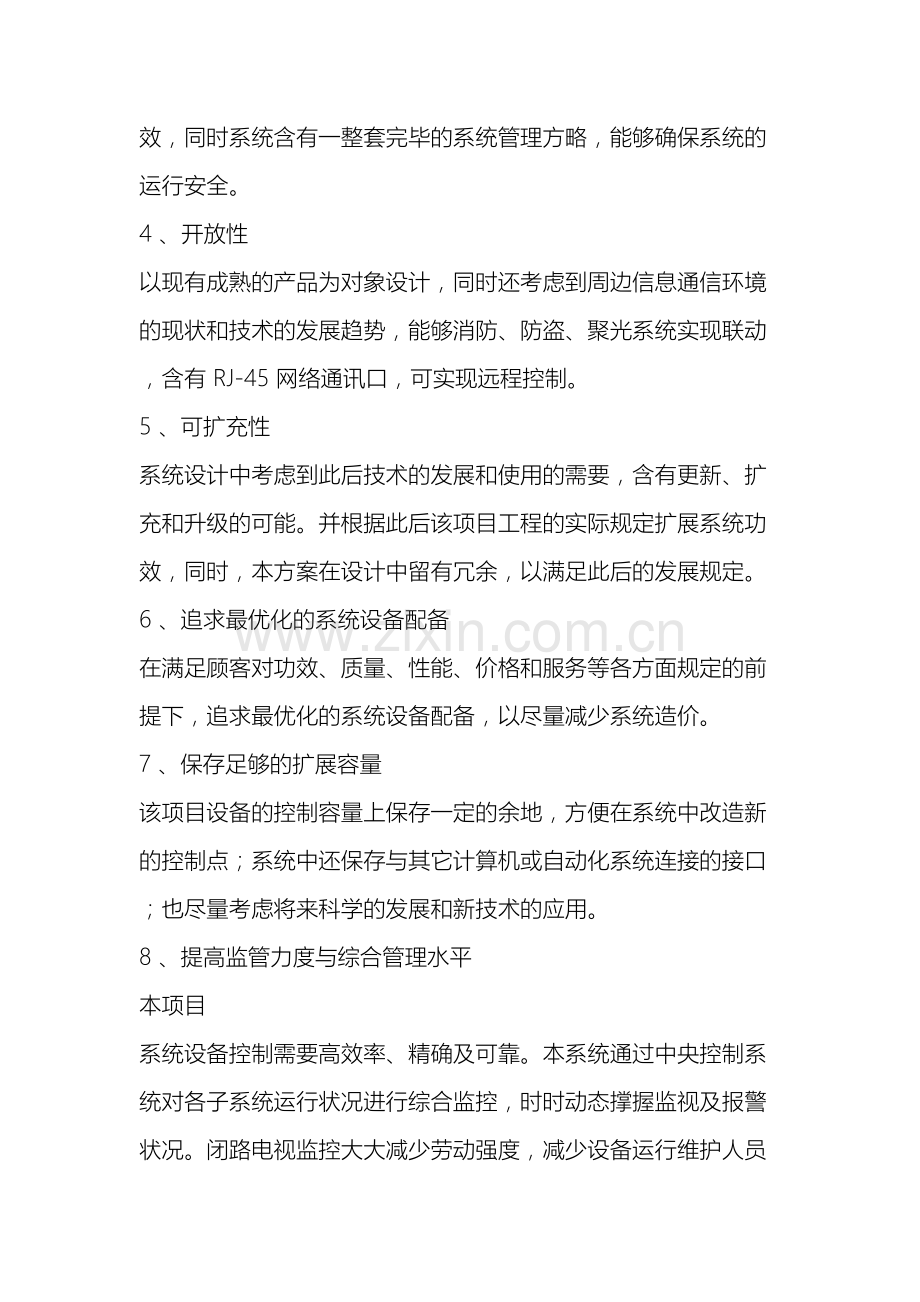

系统的设计应含有较高的可靠性，在系统故障或事故造成中断后，能确保数据的精确性、完整性和一致性，并含有快速恢复的功效，同时系统含有一整套完毕的系统管理方略，能够确保系统的运行安全。
4 、开放性
以现有成熟的产品为对象设计，同时还考虑到周边信息通信环境的现状和技术的发展趋势，能够消防、防盗、聚光系统实现联动，含有 RJ-45 网络通讯口，可实现远程控制。
5 、可扩充性
系统设计中考虑到此后技术的发展和使用的需要，含有更新、扩充和升级的可能。并根据此后该项目工程的实际规定扩展系统功效，同时，本方案在设计中留有冗余，以满足此后的发展规定。
6 、追求最优化的系统设备配备
在满足顾客对功效、质量、性能、价格和服务等各方面规定的前提下，追求最优化的系统设备配备，以尽量减少系统造价。
7 、保存足够的扩展容量
该项目设备的控制容量上保存一定的余地，方便在系统中改造新的控制点；系统中还保存与其它计算机或自动化系统连接的接口；也尽量考虑将来科学的发展和新技术的应用。
8 、提高监管力度与综合管理水平
本项目 系统设备控制需要高效率、精确及可靠。本系统通过中央控制系统对各子系统运行状况进行综合监控，时时动态撑握监视及报警状况。闭路电视监控大大减少劳动强度，减少设备运行维护人员；另外，系统的综合统筹管理可使设备按最优组合运行，在最佳状况下运行，既可节能，又可大大减少设备损耗，减少设备维修费用，从而 提高监管力度与综合管理水平。

计规范和根据
1 、《智能建筑设计原则》 (GB ／ T 50314 — )
2 、《建筑智能化系统工程设计原则》（ DB32/191-1998 ）
3 、《都市住宅建筑综合布线系统工程设计规范》（ CECS/119- ）
4 、《建筑与建筑群综合面线系统工程设计规范》（ GB/T50311- ）
5 、《民用建筑电气设计规范》（ JGJ/T16-92 ）
6 、《民用闭路监视电视系统工程技术规范》 (GB/50198-94)
7 、《系统接地的型式及安全技术规定》（ GB14050-93 ）
8 、《安全防备工程程序与规定》（ GA/T75-94 ）
9 、《安全防备工程验收规则》（ GA/T308- ）
10 、《工业电视系统工程设计规范》 (GBJ 115)
11 、《安全检查防备系统通作图形符号》（ GA/74-94 ）
12 、《消防联动控制设备通用技术条件》（ GB 16806 — 1997 ）
13 、《火灾自动报警设计规范》（ GB50116-98 ）

系统功效和特点
本着系统既要先进、实用、成熟、可靠，又要做到系统开放性、可扩展性好，兼顾投资合理、效益最佳的目的。闭路电视监控对现场设备进行集中监视、控制和管理，使这些设备得以安全、可靠、高效地运行，最大程度地发挥智能管理的作用，发明安全、健康、舒适宜人和能提高工作效率的优良环境，节省能源，并减少维护人员。根据本项目的环境需要 , 并接合功效需求建立本项目闭路电视监控 .
CCTV 重要任务是对建筑物内重要部位的事态、人流等动态状况进行宏观监视、控制，方便对多个异常状况进行实时取证、复核，达成及时解决目的。
系统采用数字多媒体技术、计算机图像解决技术和高速网络技术，全方面实现视音频监控功效。具体功效以下：
系统含有全矩阵切换功效：一体化工控主机，良好的操作界面，图形化界面可对云台、镜头等进行控制。控制室设计要先进实用，体现人性化；主控室配以 16 个监视器，上电视墙，含有一定观赏性。
图像信号的切换功效：通过硬盘录像控制主机，能够将某一路摄像机输出的图像信号切换到显示屏上，使人能选看任一路图像。
可编程功效：摄像机、监视器的次序指定，视像显示次序指定，云台方位起始位置和俯仰的预定，设定时间和日期，密码等。
字符叠加功效：可将字符叠加到视频图像，用来指明摄像机号、监视器号 .
控制功效：控制摄像机的电源开关，云台的上下及左右旋转，镜头的光圈大 / 小，变焦远 / 近，聚焦大 / 小。
长时间视频资料保存功效：现在常见的传统型模拟制监控系统采用长延时录像机，录像图像质量普通，不便于保存，损耗较大。先进的数字压缩式硬盘录像系统，最大的优点是采用数字磁介质存储，能够确保数据多次复制不失真，并且能够方便地刻录成光盘永久保存。
视频信号采集：彩色摄像机分辨率不低于 480TVL ，并含有电子快门、自动光圈、背光赔偿、自动白平衡、同时锁相功效。终端显示优于 VCD 原则。
总之，本闭路电视监控是一种使 本系统高度自动化、高效率的幽雅舒适、便利快捷、高度安全的环境空间。
方案设计
根据设计 原则、设计规范和根据及国际国内原则，并根据顾客的需求，以及 所提供的图纸及有关资料，并接合工厂的实际状况及将来的发展趋势，对该工厂的 闭路电视监控进行方案设计。
系统构成及原理
闭路电视 监控 系统 分别由前端系统、传输系统、控制系统、显示系统四个部分构成 , 还含有对图像信号的分派切换、存储、解决、还原等功效。
其原理以下列系统图：
数字闭路电视 监控 系统 原理图

产品介绍：
1、红外CCD摄像机
　　◆采用日本双晶片高亮度LED，产品更耐用
　　◆1/3"SonySuperHADCCD影像系统保障图像的高品质显示
　　◆优质铝合金外壳让产品含有良好的抗干扰性能、散热性能和美观性
　　◆信噪比不不大于50dB，有效抵制“雪花”
　　◆支持逆光赔偿、电子快门、自动增益、白平衡、背光赔偿
　　◆红外线投射距离30——50米
产品参数介绍：
　　影像系统：1/3"SonySuperHADCCD
　　分辨率：480线
　　影像图素：752X582(PAL)
　　最低照度：0.2Lux/F1.2
　　红外线投射距离：30-50米
　　增益：自动
　　枷码：0.45
　　信噪比：≥50dB
　　白平衡：ATW
　　电子快门：自动1/50~1/100,000(PAL)
　　镜头12mm
同时系统：内同时
　　电源：DC12V±10%1A
工作温度：-10~50℃
2、球型摄像机
功效特点
· 全金属构造抗高温机芯和采用防暴球罩
· 内置220倍变焦(22倍光学×10倍电子变焦)
· 水平分辨率：彩色模式480线，
· 最低照度：星光模式0.003Lux/F1.2,原则模式:0.1Lux/F1.2
· 水平360°无限位持续旋转，其转动速度从0.5～15°/s垂直方向转动范畴0～90°， 转速达8°/s。
· 人性化设计，支持自动翻转。
· 可存储64个预置位。
· 1组可编程线扫轨迹。
· 4组可编程巡视轨迹：每组巡视轨迹最多可设立16个预置位，
· 集成多合同：球机集成多达7种通讯合同。
· 通讯波特率可在1200bps、2400bps、4800bps和9600bps选择。
· 支持全部的数据断电记忆（部分摄像机不支持除外）。
· RS485串行控制；球机地址1到255可选。
· 供电电源 DC12V/AC24V可选;
· 室外球带加热及散热功效,可使球机在一定恒定温度范畴内工作,提高了产品可靠性及使用寿命;
· 有浪涌及雷击保护装置；
光学变倍 ：22倍
电子变倍 ：10倍
预置点 ： 64
背光赔偿 ：开（48区 ）；关
信号制式 ： PAL
扫描系统 ：2：1隔行巡视
CCD ： 1/4"行间转移CCD
有效像素 ： 752(H)X582(V)
水平分辨率 ： 480线
镜头及水平视角 ： F1.6(f=4.2-42mm),
聚焦 ：自动，手动优先
最低照度 ： 星光模式0.003Lux/F1.2,原则模式:0.1Lux/F1.2
同时系统 ： INT
增衡 ：自动，手动优先
快门速度 ：自动/手动 1/3至1/10000
光圈控制 ：自动，手动优先
增益控制 ：自动，手动优先
视频输出 ：1.0V±.07V
信噪比 ：50dB
工作温度 ： 0℃至50℃(室内)、-25℃至60℃(室外)
输入电压及功率 ： AC 24V 2.5A

3、硬盘录像机
产品介绍
       采用嵌入式Linux操作系统、达芬奇解决器
      H.264压缩算法
      支持USB2.0接口
  重要特性
      菜单界面和谐、便于操作
     VGA视频输出分辨率最高达1024*768
     支持图像的本地预览、存储与回放
     支持预览图像与回放图像的电子放大
     PTZ控制时，可通过鼠标对图像进行局部放大
     不同通道可设定不同的录像保存周期
     支持定时和事件两组视频编码参数
     支持冗余录像
     支持硬盘盘组管理
     支持NTP（网络校时）、SADP（自动搜索IP地址）合同
功效和性能
压缩解决功效
      ·支持PAL/NTSC制式视频信号输入。
     ·采用H.264视频压缩技术。
     ·采用OggVorbis音频压缩原则。
     ·每个通道的视频编码参数独立可调，涉及分辨率、帧率、码率、图像质量等。
     ·每个通道支持定时和事件两套压缩参数。
 本地监控
     ·VGA显示，最高分辨率达1024*768。
    ·支持1/4/9/16画面预览，预览通道次序可调。
    ·支持预览分组切换、手动切换或自动轮巡预览，自动轮巡周期可设立。
    ·支持预览的电子放大。
    ·可屏蔽指定的预览通道。
    ·支持视频移动侦测、视频丢失检测、视频遮挡检测、视频输入异常检测。
    ·支持视频隐私遮盖。
    ·支持多个主流云台解码器控制合同，支持预置点、巡航途径及轨迹。
    ·云台控制时，支持鼠标点击放大、鼠标拖动跟踪功效。
 硬盘文献管理
     ·最大支持2个SATA硬盘，可支持每个最大容量为2TB的硬盘。
    ·支持硬盘S.M.A.R.T技术。
    ·支持硬盘休眠。
    ·支持硬盘盘组管理。
    ·文献格式与Windows系统兼容，采用硬盘空间预分派技术杜绝硬盘碎片的产生。
 录像与回放
     ·支持循环写入和非循环写入两种模式。
    ·支持定时和事件两套压缩参数。
    ·录像触发模式涉及手动、定时、报警、移动侦测、动测或报警、动测和报警等。
    ·每天可设定8个录像时间段，不同时间段的录像触发模式可独立设立。
    ·支持开关量报警及移动侦测的预录及延时录像。
    ·支持录像文献的锁定和解锁。
    ·支持本地冗余录像。
    ·支持指定硬盘内的录像资料仅供读取，只读属性。
    ·支持按通道号、录像类型、文献类型、起止时间等条件进行录像资料的检索和回放。
    ·支持回放时对任意区域进行局部电子放大。
    ·支持回放时的暂停、快放、慢放、前跳、后跳，支持鼠标拖动定位。
 资料备份
     ·支持通过USB接口进行备份。
    ·支持内置SATA刻录机进行备份。
    ·支持按文献和时间进行批量备份。
    ·支持回放时进行剪辑备份。
    ·支持备份设备的管理与维护。
 报警与异常管理
     ·支持报警输入/输出的布防时间设立。
    ·支持视频丢失报警、视频移动侦测报警、视频遮挡报警、视频信号异常报警、输入/输出视频制式不匹配报警、非法访问 报警、网络断开报警、IP冲突报警、硬盘错误报警及硬盘满报警。
    ·多个报警可触发弹出报警画面、声音警告、上传中心和触发报警输出，另视频移动侦测、开关量报警可触发任意通道录像；多个异常可触发声音警告、上传中心和触发报警输出。
    ·系统运行异常时可自恢复。
 其它本地功效
 ·顾客能够通过前面板按键、鼠标、遥控器等操作。
·三级权限顾客管理，管理员可创立多个操作顾客并设定其权限，权限可细化到通道。
·完备的操作、报警、异常及信息日志统计和检索。
·支持手动报警触发、去除。
·支持设备配备信息的导入/导出操作。
 网络功效
 支持10M/100M自适应网络接口。
支持TCP/IP合同簇，支持PPPoE、DHCP、DNS、DDNS、NTP、SADP等合同。
支持单播和组播，单播时支持TCP、UDP、RTP合同。
支持远程搜索、回放、下载、锁定及解锁录像文献，支持断点续传。
支持远程获取和配备参数，支持远程导出和导入设备参数。
支持远程获取设备运行状态、系统日志及报警状态。
支持远程按键操作。
支持远程锁定、解锁面板按键和鼠标。
支持远程格式化硬盘、升级程序、重启、关机等系统维护操作。
支持RS-232、RS-485透明通道传输。
报警和异常可上传远程报警主机。
支持远程手动触发和停止录像。
支持远程手动触发和停止报警输出。
支持远程JPEG抓图。
支持远程PTZ控制。
支持语音对讲或语音广播。
内嵌WEB Server。
物理接口

（1） VIDEO OUT本地监视接口。MAIN视频主口输出接口，SPOT视频辅助输出接口；
（2） VIDEO IN视频输入接口；
（3） AUDIO IN音频输入接口, 其中AUDIO IN 1也作语音对讲输入接口；
（4） AUDIO OUT本地监听接口；
（5） 电源开关；
（6） VGA显示屏输出；
（7） RS-232串行接口；
（8） LAN网络接口；
（9） USB接口；
（10） RS-485串行接口；
（11） ALARM IN报警输入、ALARM OUT报警输出模块；
（12） 电源接口，连接直流12V电源；
（13） 接地端。

视音频输入
视频压缩原则
H.264
模拟视频输入
16路，BNC（电平：1.0Vp-p，阻抗：75Ω），PAL/NTSC自适应
音频压缩原则
OggVorbis
音频输入
4路，RCA接口（电平：2Vp-p，阻抗：1kΩ）
语音对讲输入
1个（与AUDIO IN 1共用）
视音频输出
图像监视分辨率
PAL：704*576    NTSC：704*480
VGA输出
1个，分辨率：1024*768/60Hz
回放分辨率
CIF/QCIF
视频输出
2路，BNC（电平：1.0Vp-p，阻抗：75Ω）
视频帧率
PAL：1/16--25帧/秒，NTSC：1/16--30帧/秒
压缩输出码率
32Kbps-768Kbps，可自定义
音频输出
1路，RCA接口（线性电平，阻抗：600Ω）
音频输出码率
16kbps
硬盘驱动器
类型
2个SATA接口
最大容量
每个接口支持最大容量为2TB的硬盘
外部接口
网络接口
1个，RJ45 10M/100M自适应以太网口
串行接口
1个RS-232接口（用于参数配备、设备维护、透明通道）；
1个RS-485控制接口（用于云台控制）
USB接口
2个，USB2.0
报警输入
16路开关量
报警输出
4路开关量
其它
电源
DC12V
功耗（不含硬盘）
≤20W
工作温度
-10℃--＋55℃
工作湿度
10％--90％
机箱
19英寸原则机箱
尺寸（mm）
70mm(高)×440mm(宽)×390mm(深)
重量（不含硬盘）
≤8Kg
