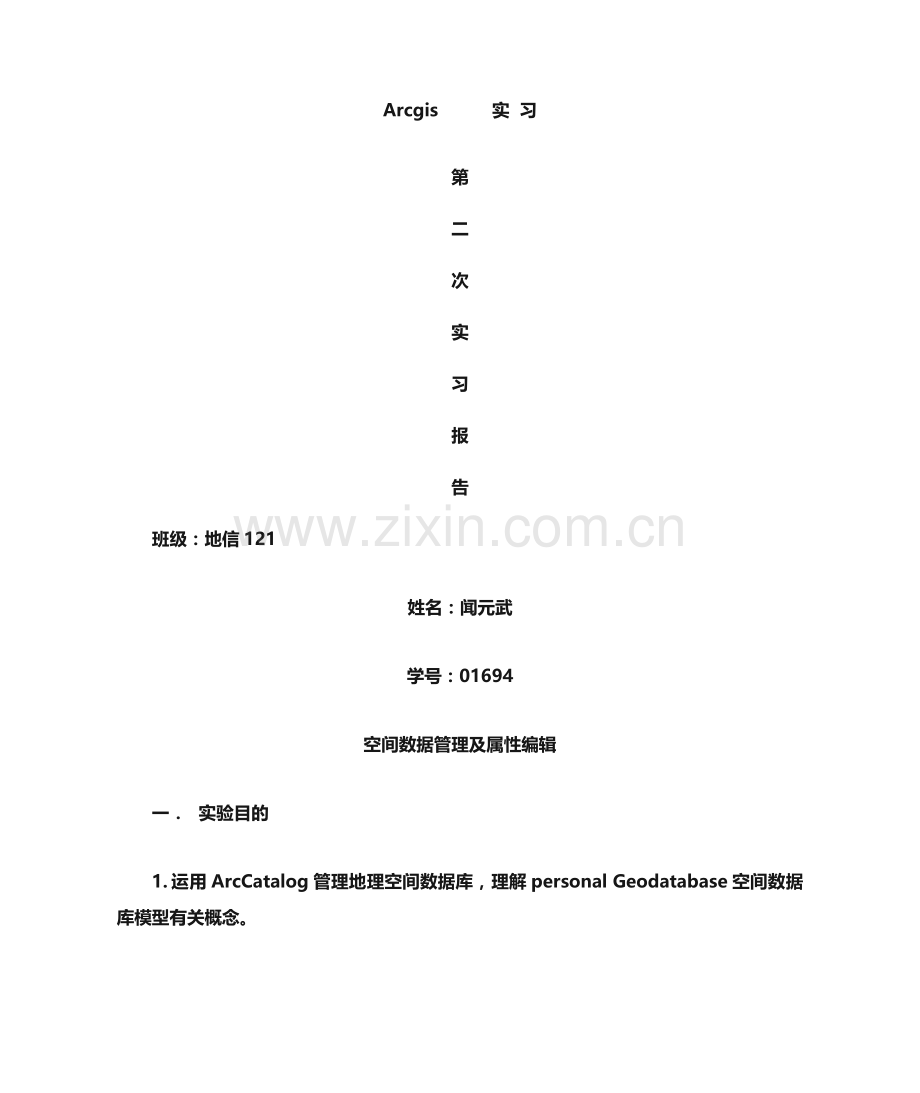

Arcgis 实 习
第
二
次
实
习
报
告
班级：地信121
姓名：闻元武
学号：01694
空间数据管理及属性编辑
一． 实验目的
1. 运用ArcCatalog管理地理空间数据库，理解personal Geodatabase空间数据库模型有关概念。
2. 掌握在ArcMap中编辑属性数据的基本操作。
3. 掌握根据GPS数据文献生成适量图层的办法和过程。
4. 理解图层属性表间的连接（join）或关联（Link）关系。
二． 实验规定
1. 叙述基本原理和概念（要素类，要素数据集）。
2. Geodatabase空间数据库模型的特点。
3. 1:M 空间查询的实现原理及应用实例。比较连接(Join)和关联(Link)关系的区别和应用。
三． 实验内容
1. 启动 ArcCatalog 打开一种地理数据库
1.1当ArcCatlog打开后，连接到指定文献夹Exec2.

1.2 打开个人空间数据库——National,mdb。能够看到在National,mdb中包含有2个要素数据集，一种关系类和一种属性表。

2. 预览地理数据库中的要素类
2.1 ArcCatlog窗口右边的数据显示区内，点击“预览”选项切换到预览视图界面。在目录树中，双击数据集要素集－ WorldContainer ，点击要素类－Container94激活它。

2.2 在2.1窗口的下方， 预览下拉列表中选择“表格”，现在你能够看到 Countries94 的属性表。查看它的属性字段信息。

2.3 在目录树下面，选择WorldCities。查看他的属性信息。

3. 创立缩图，并查看元数据
3.1 在目录树中，选择地理数据库National中的要素类－Countries94，切换到“预览”视图，点击工具栏上的“放大镜”按钮，将图层放大到一定区域，然后再点生成并更新缩略图。这时，切换到“内容”视图界面下，并在目录树中选择要素集——WorldContainer数据查看方式更改为缩略图方式。注意此时，要素类的缩图图是不是发生了变化。缩略图已经不是原来的缩略图，而是放大之后的图片。

3.2 点击“元数据”选项页，查看现在要素类的元数据，理解现在要素类是采用什么坐标系，都有哪些属性字段，字段的类型等信息。在元数据工具栏中，从样式表中选择不同的样式，能够看到，元数据显示的格式发生了变化。
4. 创立个人地理数据库(Personal Geodatabase-PGD)
4.1 创立个人地理数据库（Personal Geodatabase-PGD）。

4.2 在ArcCatalog的目录树中，定位到D：盘，右键点击这 D:盘，在出现的菜单中，选择[新建]>>[文献夹]，文献夹名称改为 “myGeoDB”。右键选中这个文献夹，在出现的菜单中，点击[新建]>>[个人地理数据库]，这会创立一种名称为:“新建个人地理数据库” 的数据库文献，将之改名为“YN.mdb”。

4.3 右键点击数据库文献“YN.mdb”,在出现的菜单中，选择[导入]>>[要素类multiple],在出现的对话框中，打开要导入要素：县界 prj.shp/县城 prj.shp/道路 prj.shp (这些文献在 Exece2 文献夹下，按住Shift键并点击鼠标可同时选择多个 Shape文献)。

4.4 右键点击数据库文献“YN.mdb”,新建【要素集】，并围棋指定坐标系。

4.5 右键点击新建的要素集-KM，在出现的菜单中选择[新建]>>[要素类]，在出现的对话框中输入要素类的名称－公交站点，点击<下一步>，再次点击<下一步>按钮。在出现的对话框中选择字段，修改字段的几何类型为“点”（表达此要素类中将要存储的要素类型是点要素，准备用来存储公交站点），点击下一步，我们添加两个字段“站点名称”，“公交站点编号”数据类型都设立成“文本”，点击“完毕”按钮。

4.6 新建数据表：右键点击地理数据库－YN.mdb，在出现的菜单中，选择[新建]>>[表]，输入“表”名称为“公交线路”，点<下一步>,再次点<下一步>，在对话框中，新添加两个字段 公交站点编号 、 公交线路 （数据类型都设为“文本”），点击“完毕”。

4.7 创立公交站点到公交线路一对多的关系（1:M）：右键选择地理数据库－YN.mdb，在出现的菜单中选择<新建>-<关系类>，对下列内容进行设定，其它设立接受默认选项。选择关系类型为一对多关系，这样能够建立公交站点到公交线路一对多的关系，由于通过一种公交站点的公交线路有多条，这样，在我们从公交站点分布图是查询某个公交站点时就能够查询通过这个站点全部公交线。

4.8 完毕以上环节后，在ArcCatlog中就能够看到，在地理数据库YN.mdb中，有一种有一种要素集（NewKM），其中包含一种要素类(公交站点)、一种数据表（公交线路）、一种关系类（公交线及公交站 1:M）

5. 拖放数据到 ArcMap 中
5.1 启动ArcMap，新建一种空的地图文档，通过拖放的方式添加上面所创立的数据到ArcMap 中。在ArcCatalog中，点击“内容”选项页，在目录树中，点击地理数据库－YN.mdb，将要素类－“公交站点”及属性数据表“公交线路”拖放到ArcMap中。

6. 编辑属性数据及进行 1：M的空间查询
编辑公交站点，及公交路线。

7. 导入 GPS 数据，生成图层
7.1 启动 ArcMap，切换到数据源视图。添加 GPS 数据，选择GPS.txt。

7.2 执行菜单命令：[工具] >>[添加XY 数据]，在XY 数据”窗口中，选择已添加的 XY数据表，指定X坐标字段（东经）和Y 坐标字段（北纬），按 GPS 系统采用的坐标系统为WGS_1984。拟定后，在地图显示区域中，就会根据GPS 数据文献中采集的坐标信息创立点状的事件图层。

7.3 在图层控制面板（TOC）中，右键选中根据GPS 数据文献生成的事件图层。在出现的菜单中，执行[数据]>>[导出数据]命令，在导出数据对话框中，指定要导出的文献名称及存储位置。这样就完毕了由GPS 数据文献生成图层的过程。

四． 实验总结
4.1 通过本次实习，我加深了对要素类概念的理解，要素类就是指含有相似的几何特性的要素集合，例如我们这里的道路的要素类，县城的要素类等。
4.2 通过本次实习，我还懂得要素数据集就是一种集合，在这个集合里面，全部的要素类都含有相似的坐标系统。
4.3 Geodatabase 空间数据库模型的特点：Geodatabase在要素类和数据集中对空间参考信息进行了完整的定义。并且，Geodatabase空间几何数据与属性数据保存在同一种同一种要素类中。
4.4 1:M 空间查询的实现原理及应用实例:将两个属性表关联起来，其中一种属性表中的某一统计与另一属性表中多个统计有关联，当查询某一条统计时就能够查询到与其有关联的其它属性。如实验二中，当查询某一公交站点时，能够将通过此站点的公交路线都显示出来，就属于1：M空间查询。
4.5 比较连接(Join)和关联(Link)关系的区别和应用：
区别：
连接：连接能够添加额外的属性数据到到现在图层，也能够使用这些额外的属性数据进行标注。关联：关联能够使数据关联到现在图层关联的数据并不像连接那样添加到图层的属性表中，而是在解决图层的属性数据的时候能够获取关联的数据。
应用：
连接：生成虚拟连接（并不修改数据源）虚拟表，合用：一对多，多对一。关联：在表A中选择一种统计，能够关联并同时选择表中多条统计，合用：一对多。
