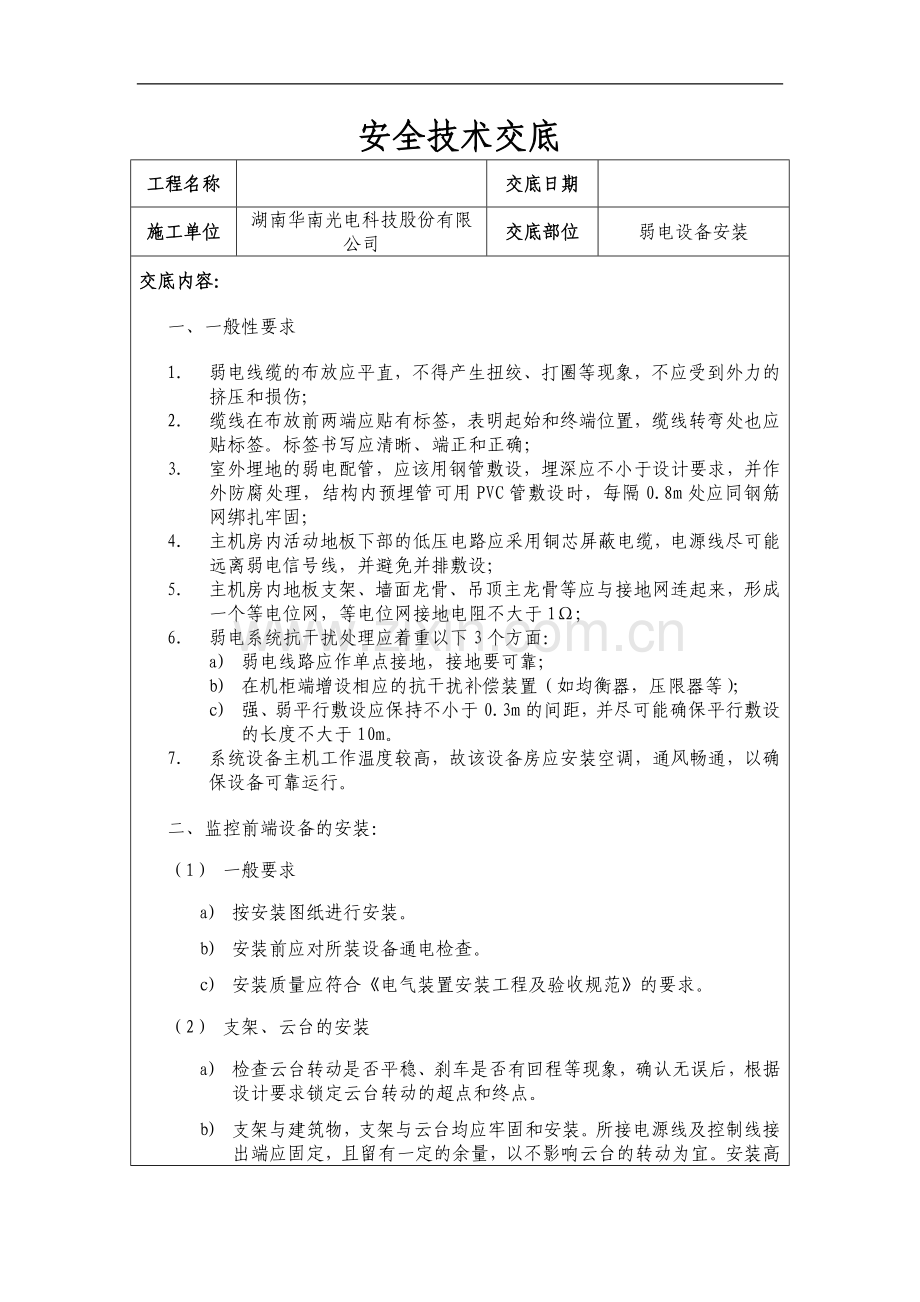

安全技术交底
工程名称
交底日期
施工单位
湖南华南光电科技股份有限公司
交底部位
弱电设备安装
交底内容:
一、 一般性要求
1. 弱电线缆的布放应平直,不得产生扭绞、打圈等现象,不应受到外力的挤压和损伤;
2. 缆线在布放前两端应贴有标签,表明起始和终端位置,缆线转弯处也应贴标签。标签书写应清晰、端正和正确;
3. 室外埋地的弱电配管,应该用钢管敷设,埋深应不小于设计要求,并作外防腐处理,结构内预埋管可用PVC管敷设时,每隔0.8m处应同钢筋网绑扎牢固;
4. 主机房内活动地板下部的低压电路应采用铜芯屏蔽电缆,电源线尽可能远离弱电信号线,并避免并排敷设;
5. 主机房内地板支架、墙面龙骨、吊顶主龙骨等应与接地网连起来,形成一个等电位网,等电位网接地电阻不大于1Ω;
6. 弱电系统抗干扰处理应着重以下3个方面:
a) 弱电线路应作单点接地,接地要可靠;
b) 在机柜端增设相应的抗干扰补偿装置(如均衡器,压限器等);
c) 强、弱平行敷设应保持不小于0.3m的间距,并尽可能确保平行敷设的长度不大于10m。
7. 系统设备主机工作温度较高,故该设备房应安装空调,通风畅通,以确保设备可靠运行。
二、 监控前端设备的安装:
(1) 一般要求
a) 按安装图纸进行安装。
b) 安装前应对所装设备通电检查。
c) 安装质量应符合《电气装置安装工程及验收规范》的要求。
(2) 支架、云台的安装
a) 检查云台转动是否平稳、刹车是否有回程等现象,确认无误后,根据设计要求锁定云台转动的超点和终点。
b) 支架与建筑物,支架与云台均应牢固和安装。所接电源线及控制线接出端应固定,且留有一定的余量,以不影响云台的转动为宜。安装高度以满足防范要求为原则。
(3) 解码器的安装
解码器应牢固安装在建筑物上,不能倾斜,不能影响云台(摄像机)的转动。
(4) 摄像机的安装
a) 安装前应对摄像机进行检测和调整,使摄像机处于正常工作状态。
b) 摄像机应牢固地安装在云台上,所留尾线长度以不影响云台(摄像机)转动为宜,尾线须加保护措施。
c) 摄像机转动过程尽可能避免逆光摄像。
d) 室外摄像机若明显高于周围建筑物时,应加避雷措施。
e) 在搬动、安装摄像机过程中,不得打开摄像机镜头盖。
f) 安装固定摄像机时,可参考以上要求。
三、 防盗报警系统施工
1. 一般要求
(1)入侵报警工程施工现场必须设一名现场工程师,以指导施工进行,并协同建设单位做好施工中的隐蔽工程检测与验收。
(2)入侵报警工程施工前应具备下列图纸资料:
①探测器布防平面图、中心设备布置图、系统原理及系统连接图。
②管线要求及管线敷设图。
③设备、器材安装要求及安装图。
(3)入侵报警系统施工应按图纸进行,不得随意更改。确需更改原设计图纸时,应按程序进行审批,审批文件(通知单等)需经双方授权人签字后方可实施。
(4)入侵报警系统竣工时,施工单位应提交下列图纸资料:
①施工前全部图纸资料。
②工程竣工图。
③设计更改文件。
④检测记录。包括绝缘电阻、接地电阻等测试数据。
⑤隐蔽工程的验收记录。
3、入侵探测器的安装
(1)入侵探测器(以下简称探测器)安装前要通电检查其工作状况,并作记录。
(2)探测器的安装应符合《电器装置安装施工及验收规范》的要求。
(3)探测器的安装应按设计要求及设计图纸进行。
(4)室内被动红外探测器的安装应满足下列要求:
①壁挂式被动红外探测器应安装在楼道端,视场沿楼道走向,高度2.2m左右。
②吸顶式被动红外探测器,一般安装在重点防范部位上方附近的天花板上,必须水平安装。
③楼道式被动红外探测器,必须安装在楼道端,视场沿楼道走向,高度2.2m左右。
④被动红外探测器一定要安装牢固,不允许安装在暖气片、电加热器、火炉等热源正上方;不准正对空调机、换气扇等物体;不准正对防洪区内运动和可能运动的物体。防止光线直射探测器,探测器正前方不准有遮挡物。
(5)主动红外探测器的安装应满足下列要求:
①安装牢固,发射机与接收机对准,使探测效果最佳。
②发射机与接收机之间不能有可能遮挡物。如:风吹树摇的遮挡等。
③利用反射镜辅助警戒时,警戒距离较对射时警戒距离要缩短。
④安装过程中注意保护透镜,如有灰尘可用镜头纸擦干净。
(6)微波—被动红外双技术探测器的安装应满足下列要求:
①壁挂式微波—被动红外双技术探测器应安装在与可能入侵方向成45º角的方位(如受条件限制应优先考虑被动红外单元的探测灵敏度),高度2.2m左右,并视防范具体情况确定探测器与墙壁倾角。
②吸顶式微波—被动红外双技术探测器,一般安装在重点防范部位上方附近的天花板上,必须水平安装。
③楼道式微波—被动红外双技术探测器的其他安装注意事项可参考被动红外探测器的安装。
(7)声控—振动双技术玻璃破碎探测器的安装应满足下列要求:
①探测器必须牢固地安装在玻璃附近的墙壁上或天花板上。
②不能安装在被保护玻璃上方的窗帘盒上方。
③安装后应用玻璃破碎仿真器精心调节灵敏度。
(8)磁开关探测器的安装应满足下列要求:
①磁开关探测器应牢固地安装在被警戒的门、窗上,距门窗拉手边的距离不大于150mm。
②舌簧管安装在固定的门、窗框上,磁铁安装在活动门、窗上,两者对准,间距在0.5cm左右为宜。
③安装磁开关探测器的(特别是暗装式磁开关)时,要避免猛烈冲击,以防舌簧管破裂。
(9)电缆式振动探测器的安装应满足下列要求:
①在网状围栏上安装时,需将信号处理器(接口盒)固定在栅栏的桩柱上,电缆敷设在栅网2/3高度处。
②敷设振动电缆时,应每隔20cm固定一次,每隔10m做一半径为8cm左右的环。
③若警戒周界需过大门时,可将电缆穿入金属管中,埋入地下1m深度。
④在周界拐角处须作特殊处理,以防电缆弯成死角和磨损。
⑤施工中不得过力牵拉和扭结电缆,电缆外皮不可损坏,电缆末端处理应符合《电气装置安装工程施工及验收规定》的要求,并加防潮处理。
(10)电动式振动探测器的安装应满足下列要求:
①远离振源和可能产生振动的物体。如:室内要远离电冰箱;室外不要安装在树下等。
②电动式探测器通常安装在可能发生入侵的墙壁、地面或保险柜上,探测器中传感器振动方向尽量与入侵可能引起的振动方向一致,并牢固连接。
③埋在地下时,需埋10cm深处,并将周围松土砸实。
4、报警控制器的安装:
(1)报警控制器的安装应符合《电气装置工程施工及验收规范》的要求。
(2)报警控制器的安装在墙上时,其底边距地板面高度不应小于1.5m,正面应有足够的活动空间.
(3)报警控制器必须安装牢固、端正。安装在松质墙上时,应采取加固措施。
(4)引入报警控制器的电缆或导线应符合下列要求:
①配线应排列整齐,不准交叉,并应固定牢固。
②引线端部均应编号,所编序号应与图纸一致,且字迹清晰不易退色。
③端子板的每个接线端,接线不得超过两根。
④电缆芯和导线留有不小于20cm的余量。
⑤导线应绑扎成束。
⑥导线引入线管时,在进线管处应封堵。
(5)报警控制器应牢固接地,接地电阻值应小于4Ω(采用联合接地装置时,接地电阻值应小于1Ω)。接地应有明显标志。
5、报警系统的调试:
(1)一般要求
①报警系统的调试,应在建筑物内装修和系统施工结束后进行。
②报警系统调试前应具备该系统设计时的图纸资料和施工过程中的设计变更文件(通知单)及隐蔽工程的检测与验收记录等。
③调试负责人必须有中级以上专业技术职称,并由熟悉该系统的工程技术人员担任。
④具备调试所用的仪器设备,且这些仪器设备符合计量要求。
⑤检查施工质量,做好与施工队伍的交接。
(2)调试
①调试开始前应先检查线路,对错接、断路、短路、虚焊等进行有效处理。
②调试工作应分区进行,由小到大。
③报警系统通电后,应按《防盗报警控制器通用技术条件》的有关要求及系统设计功能检查系统工作状况。主要检查内容为:
A.报警系统的报警功能,包括紧急报警、故障报警等功能。
B.自检功能。
C.对探测器进行编号,检查报警部位显示功能。
D.报警控制器的布防与撤防功能。
E.监听或对讲功能。
F.报警记录功能。
G.电源自动转换功能。
④调节探测器灵敏度,使系统处于最佳工作状态。
⑤将整个报警系统至少连续通电12个小时,观察并记录其工作状态,如有故障或是误报警,应认真分析原因,做出有效处理。
⑥调试工作结束后,填写调试报告。调试报告可用本手册绘声绘色制的“入侵报警、电视监控系统调试报告”,也可由调试单位自行制表。
四、 门禁设备的安装
(1) 锁具的安装
a) 锁具有引线的一端安装在门的不常开面上或门框上,另一端安装在活动扇上。电控锁的锁舌与门扣壳两端的间隙不得大于0.5cm, 通电时间不应超过8秒。电磁锁两极片间保证接触吻合,无缝隙。
b) 根据电控锁型号分别安装于不同的位置,阴极锁安装与侧面,磁力锁、电插锁、装于门框顶部。锁的电源线须走门内侧或墙体内,必须不易被发现破坏
(2) 闭门器的安装
c) 闭门器一般由闭门器主体、主摇臂、副摇臂等组成。
d) 闭门器的安装位置根据开门的角度、开门的方向等来确定。
e) 闭门器上有两个可调旋钮来调整关门速度,一般“1”旋钮控制开关门角度约为100度左右,“2”旋钮控制30度左右。
(3) 读卡器、出门按钮的安装
a) 读卡器的安装应符合技术说明书的要求。
b) 读卡器一般安装在门外右侧,距地高度1.4米,距门框3-5cm。 电源可与控制器一起,也可将2芯电源线拉至控制室,由开关电源统一供电。
c) 近距离读卡器的安装应使其周围8CM内不应有金属物质,不然会对读卡距离造成影响,甚至造成不能读卡。
d) 中距离读卡器(RF4080)的安装也应使其周围40CM内不能有金属物质,不然会对读卡距离造成影响,甚至造成不能读卡。
e) 如果读卡器用的是远距离读卡器并带外部开线时,不要将天线放置在离电脑显示屏1.5倍读出距离的区域内,例如1m*1m天线,距离则为2.7m(1.8m*1.5)。不要将读出器天线安装在离另外一个读出器天线4倍读出距离的区域内,例如1m*1m天线,距离则为7.2m(1.8m*4)。
f) 除了考虑水平方向的干扰外,也要考虑垂直方向的干扰,因为电子卡的读出能透过墙,地板和天花板。建议客户都安装在右边,如果安装在左边时,可能两读卡机之间的间距不够。
g) 开门按钮安装在室内门侧,高度与读卡器高度平齐。引2芯线至读卡器,如果使用单门控制器,则引2芯线至单门控制器。
h) 一般情况下,读卡器的两条电源线和两条数据线,必须接;蜂鸣器和指示灯线不接也能正常使用。
i) 读卡器的线脚颜色定义以各家读卡器厂商的说明书为准
(4) 门磁的安装
发射器和磁块分别安装在门框和门上(通常在门的上沿及上框),但要注意无线发射器和磁块相互对准,相互平行,间距不大于1.5厘米。
(5) 门禁控制器的安装
a) 建议安装在门内侧的墙面,天花板上或弱电井等便于维护的地,通常安装方位依设计而定,在无具体要求时宜安装于较隐蔽或安全的地方,防止人为的恶意破坏。
b) 箱体板与框架应与建筑物表面配合严密。严禁采用电焊或气焊将箱体与预埋管口焊在一起。
c) 安装明装壁挂式控制器箱时,找准标高进行钻孔,埋入胀管螺栓进行固定。要求箱体背板与墙面平齐,其高度有设计要求时以设计要求为准。
五、 中心控制设备的安装
(1) 监视器的安装
a) 监视器应端正、平稳安装在监视器机柜(架)上。应具有良好的通风散热环境。
b) 主监视器距监控人员的距离应为主监视器荧光屏对角线长度的4~6倍。
c) 避免日光或人工光源直射荧光屏。荧光表面背景光照度不得高于100Lx。
d) 监视器机柜(架)的背面与侧面距墙不应小于0.8m。
(2) 控制设备的安装
a) 控制台应端正、平稳安装,机柜内设备应安装牢固,安装所用的螺钉、垫片、弹簧、垫圈等均应按要求装好,不得遗漏。
b) 控制台或机架柜内插件设备均应接触可靠,安装牢固,无扭曲、脱落现象。
c) 监控室内的所有引线均应根据监视器、控制设备的位置设置电缆和进线孔。
d) 所有引线在与设备连接时,均要留有余量,并做永久性标志,以便维修和管理。
六、 供电与接地
(1)测量所有接地极电阻,必须达到设计要求。达不到要求时,可在接地极回填土中加入无腐蚀性的长效降阻剂或更换接地装置。
(2)系统的防雷接地安装,应严格按设计要求施工。接地安装最好配合土建施工同时进行。
七、 电视监控系统的调试
(1)一般要求
a) 电视监控系统调试应在建筑物内装修和系统施工结束后进行。
b) 电视监控系统调试前应具备施工时的图纸资料和设计变更文件以及隐蔽工程的检测与验收资料等。
c) 调试负责人必须有中级以上专业技术职称,并由熟悉该系统的工程技术人员担任。
d) 具备调试所用的仪器设备,且这些设备符合计量要求。
e) 检查施工质量,做好与施工队伍的交接。
(2)调试前的准备工作
a) 电源检测。接通控制台总电源开关,检测交流电源电压;检查稳压电源上电压表读数;合上分电源开关,检测各输出端电压,直流输出极性等,确认无误后,给每一回路通电。
b) 线路检查。检查各种接线是否正确。用250V兆欧表对控制电缆进行测量,线芯与线芯、线芯与地绝缘电阻不应小于0.5MΩ;用500V兆欧表对电源电缆进行测量,其线芯间、线芯与地间绝缘电阻不应小于0.5MΩ。
c) 接地电阻测量。监控系统中的金属护管、电缆桥架、金属线槽、配线钢管和各种设备的金属外壳均与地连接,保证可靠的电气通路。系统接地电阻应小于4Ω。
(3)摄像机的调试
a) 闭合控制台、监视器电源开关,若设备批示灯亮,即可闭合摄像机电源,监视器屏幕上便会显示图像。
b) 调节光圈(电动光圈镜头)及聚集,使图像清晰。
c) 改变变焦镜头的焦距,并观察变焦过程中图像清晰度。
d) 遥控云台,若摄像机静止和旋转过程中图像清晰度变化不大,则认为摄像机工作正常。
(4)云台的调试
a) 遥控云台,使其上下、左右转动到位,若转动过程中无噪音(噪音应小于50dB)、无抖动现象、电机不发热,则视为正常。
b) 在云台大幅度转动时,如遇以下情况应及时处理。
l 摄像机、云台的尾线被拉紧。
l 转动过程中有阻挡物。如:解码器、对讲器、探测器等是否阻挡了摄像机转动。
l 重点监视部位有逆光摄像情况。
(5)系统调试
a) 系统调试在单机设备调试完后进行。
b) 按设计图纸对每台摄像机编号。
c) 用综合测试卡测量系统水平清晰度和灰度。
d) 检查系统的联动性能。
e) 检查系统的录像质量。
f) 在现场情况允许、建设单位同意的情况下,改变灯光的位置和亮度,以提高图像质量。
审核人
交底人
接受交底人
1、本表头由交底人填写,交底人与接受交底人各保存一份,安全员一份;
2、做分部、分项施工作业安全交底时,应明确“交底部位”栏;
3、交底提要应根据交底内容把交底重要内容写上。
