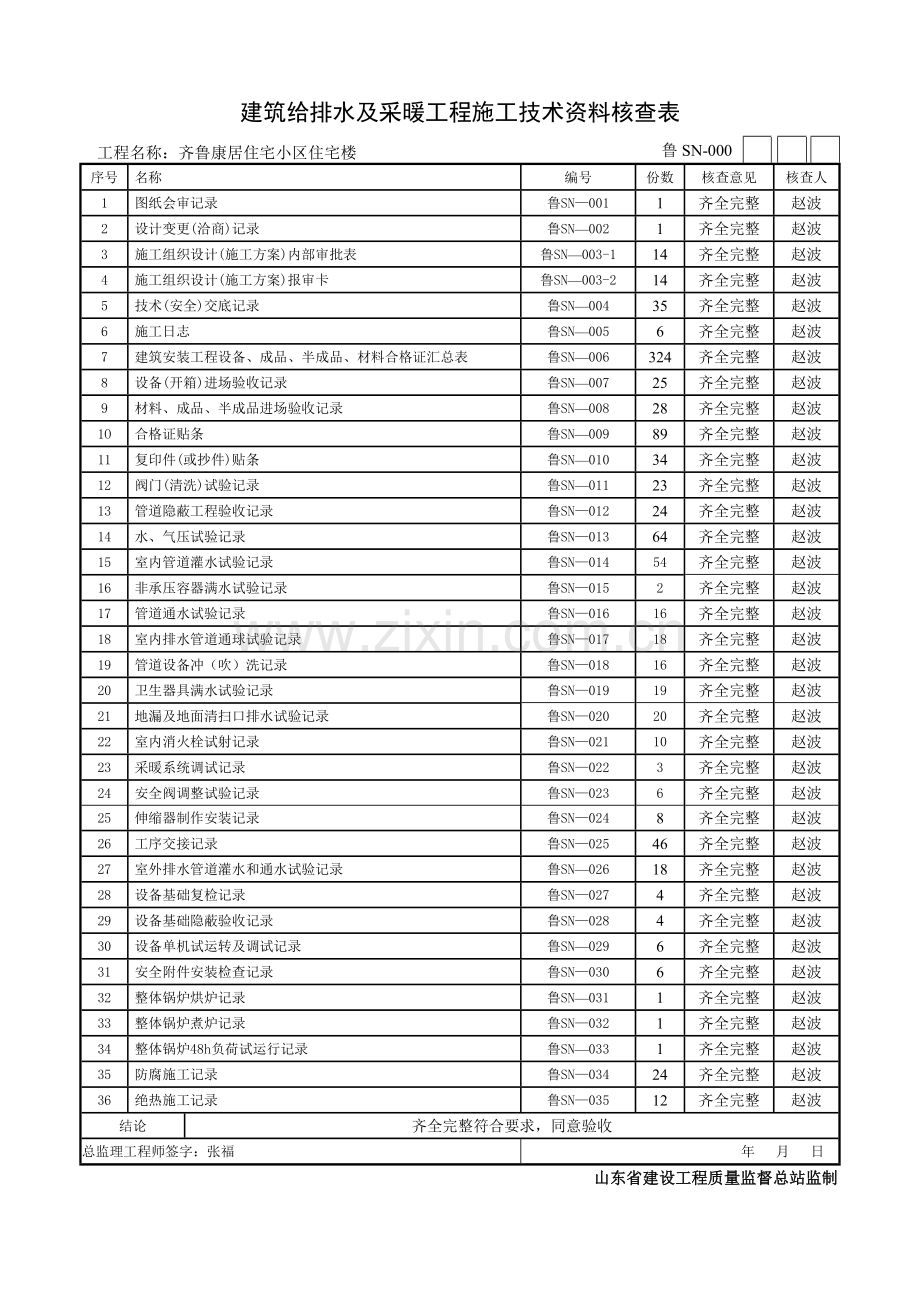

建筑给排水及采暖工程施工技术资料核查表
工程名称：齐鲁康居住宅小区住宅楼
鲁SN-000

序号
名称
编号
份数
核查意见
核查人
1
图纸会审记录
鲁SN—001
1
齐全完整
赵波
2
设计变更(洽商)记录
鲁SN—002
1
齐全完整
赵波
3
施工组织设计(施工方案)内部审批表
鲁SN—003-1
14
齐全完整
赵波
4
施工组织设计(施工方案)报审卡
鲁SN—003-2
14
齐全完整
赵波
5
技术(安全)交底记录
鲁SN—004
35
齐全完整
赵波
6
施工日志
鲁SN—005
6
齐全完整
赵波
7
建筑安装工程设备、成品、半成品、材料合格证汇总表
鲁SN—006
324
齐全完整
赵波
8
设备(开箱)进场验收记录
鲁SN—007
25
齐全完整
赵波
9
材料、成品、半成品进场验收记录
鲁SN—008
28
齐全完整
赵波
1O
合格证贴条
鲁SN—009
89
齐全完整
赵波
11
复印件(或抄件)贴条
鲁SN—010
34
齐全完整
赵波
12
阀门(清洗)试验记录
鲁SN—011
23
齐全完整
赵波
13
管道隐蔽工程验收记录
鲁SN—012
24
齐全完整
赵波
14
水、气压试验记录
鲁SN—013
64
齐全完整
赵波
15
室内管道灌水试验记录
鲁SN—014
54
齐全完整
赵波
16
非承压容器满水试验记录
鲁SN—015
2
齐全完整
赵波
17
管道通水试验记录
鲁SN—016
16
齐全完整
赵波
18
室内排水管道通球试验记录
鲁SN—017
18
齐全完整
赵波
19
管道设备冲（吹）洗记录
鲁SN—018
16
齐全完整
赵波
20
卫生器具满水试验记录
鲁SN—019
19
齐全完整
赵波
21
地漏及地面清扫口排水试验记录
鲁SN—020
20
齐全完整
赵波
22
室内消火栓试射记录
鲁SN—021
10
齐全完整
赵波
23
采暖系统调试记录
鲁SN—022
3
齐全完整
赵波
24
安全阀调整试验记录
鲁SN—023
6
齐全完整
赵波
25
伸缩器制作安装记录
鲁SN—024
8
齐全完整
赵波
26
工序交接记录
鲁SN—025
46
齐全完整
赵波
27
室外排水管道灌水和通水试验记录
鲁SN—026
18
齐全完整
赵波
28
设备基础复检记录
鲁SN—027
4
齐全完整
赵波
29
设备基础隐蔽验收记录
鲁SN—028
4
齐全完整
赵波
30
设备单机试运转及调试记录
鲁SN—029
6
齐全完整
赵波
31
安全附件安装检查记录
鲁SN—030
6
齐全完整
赵波
32
整体锅炉烘炉记录
鲁SN—031
1
齐全完整
赵波
33
整体锅炉煮炉记录
鲁SN—032
1
齐全完整
赵波
34
整体锅炉48h负荷试运行记录
鲁SN—033
1
齐全完整
赵波
35
防腐施工记录
鲁SN—034
24
齐全完整
赵波
36
绝热施工记录
鲁SN—035
12
齐全完整
赵波
结论
齐全完整符合要求，同意验收
总监理工程师签字：张福
年 月 日
山东省建设工程质量监督总站监制

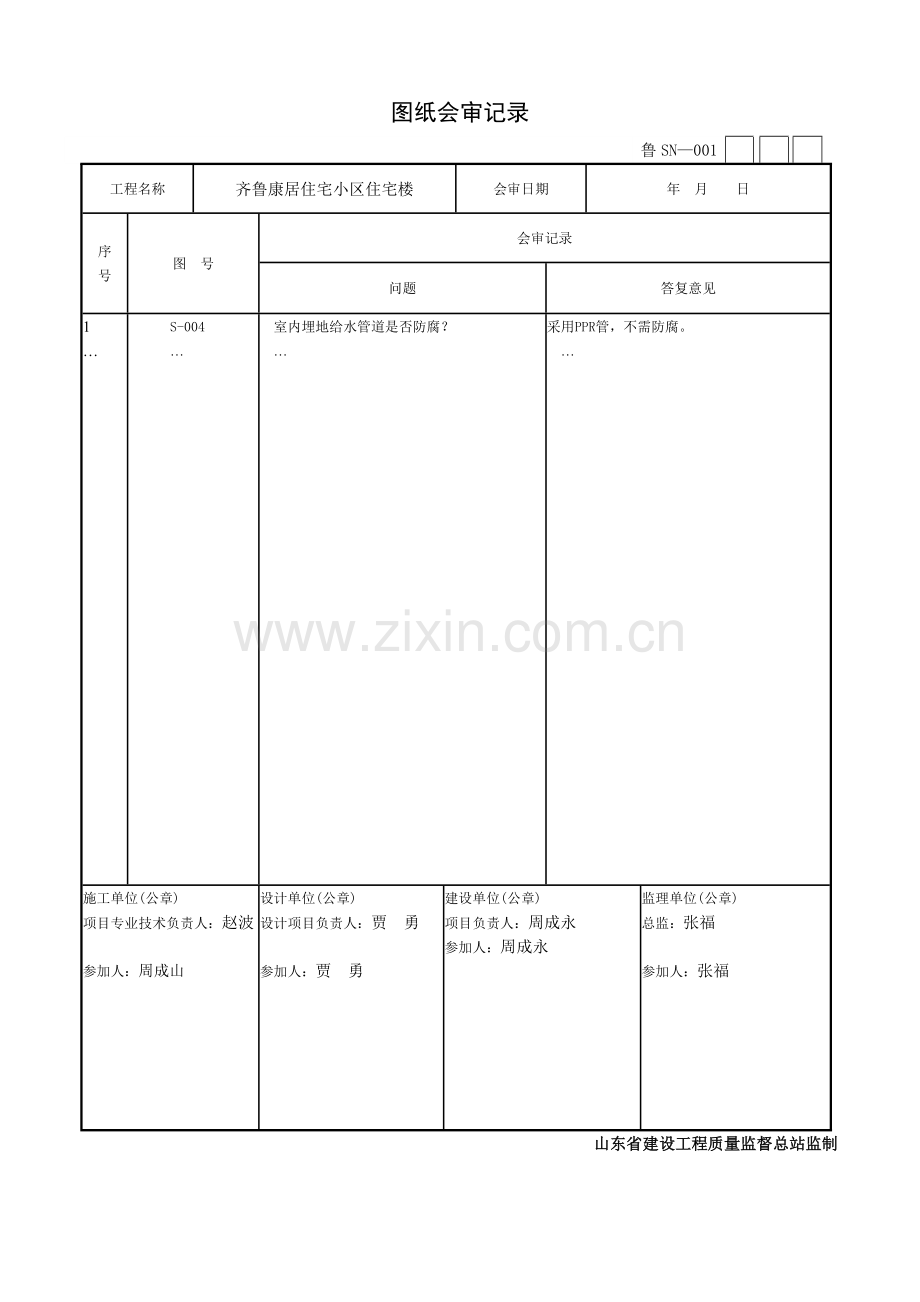

图纸会审记录

鲁SN—001

工程名称
齐鲁康居住宅小区住宅楼
会审日期
年 月 日
序
号
图 号
会审记录
问题
答复意见
1
…
S-004
…
室内埋地给水管道是否防腐？
…
采用PPR管，不需防腐。
…
施工单位(公章)
项目专业技术负责人：赵波

参加人：周成山
设计单位(公章)
设计项目负责人：贾 勇

参加人：贾 勇
建设单位(公章)
项目负责人：周成永
参加人：周成永
监理单位(公章)
总监：张福

参加人：张福
山东省建设工程质量监督总站监制

设计变更(洽商)记录

鲁SN—002

工程名称
齐鲁康居住宅小区住宅楼
变更(洽商)日期
年 月 日
记录内容：
1、 室内排水排水塑料管变更为柔性接口排水铸铁管。
2、 …
…
设计单位(公章)
施工单位(公章)
建设单位(公章)
监理单位(公章)
单位(项目)负责人：贾 勇
项目专业技术负责人：赵波
单位(项目)负责人：周文庆
总监：张福
山东省建设工程质量监督总站监制

施工组织设计(施工方案)内部审批表

鲁SN—003.1

工程名称
齐鲁康居住宅小区住宅楼
日期
年 月 日
现报上下表中的文件，请予以审核批示
分部工程名称
编制人
册 数
页 数
建筑给水排水及采暖工程
赵波
1
56

申报简述：
根据施工组织设计的要求，结合现场专业特点和实际情况，我部组织有关施工专业人员完成了《建筑给水排水及采暖工程施工方案》，请予审核。
申报部门（分包单位）
(公章)
项目专业技术负责人：赵波
审核意见：
同意上报的施工方案，并请严格按其组织施工。
总承包单位名称：滨海建安工程有限公司
(公章)
审核人：
年 月 日
山东省建设工程质量监督总站监制

施工组织设计(施工方案)报审卡

鲁SN—003.2

送审报告

工程施工组织设计(施工方案)编制完毕并按单位内部要求审批完毕．今报上，请批示。

申报单位：滨海建安工程有限公司
(公章)
年 月 日

审批结论
同意按该施工方案实施。请施工单位在施工过程中严格执行。

批准单位：监理(建设)单位：同信工程监理公司
(公章)

监理专业工程师(建设单位项目专业负责人)：李秀佟
总监理工程师(建设单位项目负责人)： 张福

年 月 日
山东省建设工程质量监督总站监制

技术(安全)交底记录

鲁SN—004

工程名称
齐鲁康居住宅小区住宅楼
施工单位
滨海建安工程有限公司
分项工程名称
水暖管道工程安全作业交底
交底日期

交底内容：
1、 进入施工现场必须遵守滨海建安工程有限公司的各项安全生产规章制度和纪律等。
2、 在拉设临时电源时，电源均应架空，过道须用钢管保护，不得乱拖乱拉，电线被车碾物压。
3、 电箱内电气设备应完整无缺，设有专用漏电保护开关，必须按“一机一闸一漏一箱”要求设置。
4、 所有移动工具，都应具有二级漏电保护，电线无破损，插头插座应完整；严禁不用插头而用电线直接插入插座内。
5、 各类电动机械应勤加保养，及时清洗、注油，在使用时如遇中途停电或暂时离开，必须关闭电源并拨出插头。
6、 使用切割机时，首先检查防护罩是否完整，后部严禁有易燃易爆物品中，切割机不得代替砂轮磨物，严禁用切割机切割麻丝和木块。
7、 煨弯管时，首先要检查煤炭中有无爆炸物，砂子要烘干，以防爆炸，灌砂台搭设牢固，以防倒塌伤人。
8、 在高梯、脚手架上装接管道时，必须注意立足点牢固性。用管子钳装接管时，要一手按住钳头，一手撑住钳柄，缓缓板，不可用双手拿住钳柄，大力板，防止齿口打滑失控坠落。
9、 现场挖掘管沟或深坑时，应根据土质情况加设挡土板，防止倒塌；如土质不良，，管坑深满1m时，均应采用支撑或斜披，地沟或深坑须设置明显标志。在电缆附近挖土时，事先须与有关部门联系，采用安全措施后，才能施工。
10、 材料间、更衣室不得使用超过60w以上的灯泡，严禁使用碘钨灯和家用电加热器（包括电炉、电热杯、热得快、电饭煲）取暖、烧水、烹饪。
11、 严禁操作人员在酒后进入施工现场作业。
12、 每个工人进入施工现场都必须头戴安全帽。
13、 班组如果因劳力不足需要再招新工人时，应事先向工地报告。
14、 新工人进场后应先经过三级安全交底，并经考试合格后方可让其正式上岗。
15、 新工人进场应具有四证，即：职业资质证、身份证。
项目专业技术负责人：赵波

交底人：赵波

接受人：王滨

山东省建设工程质量监督总站监制

安装施工日志

鲁SN—005

年 月 日 天气： 温度 ℃ 风力 级
内

容
施工部位：
10层、9层、8层卫生间，管道（给水排水）安装84米。
施工人员：
刘明管道班组，共12人，质检员刘鹏，技术员张刚，专业负责人朱育鲁。下午增加管工2人。
施工情况：
材料进场：柔性铸铁管DN100/50M、DN75/30M、DN50/40M质量证明合格证均具备。
刘明向工人进行技术交底，朱育鲁参加了技术交底，并要求班组进行安全交底。
8、9、10卫生间DN100、DN75、DN50的柔性铸铁管施工接口合格，支架合理位置正确。
PPR给水管热熔接口合格，支架正确牢固。
给水管道楼板洞口进行封堵。
检查情况：
检查班组佩戴安全帽；
班组自检记录完整齐全，专业检查记录齐全，上水洞口的填堵已经监理验收；
经监理、建设方共同验收，认为柔性铸铁管（DN100-DN50）共120米合格，同意使用。
存在问题：
现场9层有两位工人没配戴安全帽
排水管支架刷漆不够严密，有漏刷现象，已要求刘明班组整改。监理方要求楼板套管填塞油麻。
柔性铸铁管按计划今日应全部供完，但尚有橡胶圈Φ100 25个、Φ75 10个、Φ50 20个没到现场。
处理意见：
对不戴安全帽的2名工人，提出警告，并要求其回换衣间戴好安全帽。
已要求刘明班组整改和落实。
橡胶圈一事已通知建设方马倩，要求厂家25日前进货到现场。
其它：
明天张刚请假。

记录人：
山东省建设工程质量监督总站监制

建筑安装工程设备成品半成品材料合格证汇总表

鲁SN—006

工程名称
齐鲁康居住宅小区住宅楼
施工单位
滨海建安工程有限公司
序
号
设备产品、
材料名称
单位
数量
合格证号
生产厂家
使用部位
见证取样
情 况
备注
1
柔性排水
铸铁管DN150
M
80
0765
淄博铸铁管厂
埋地部分
无要求

2
柔性排水
铸铁管DN150
M
290
0765
淄博铸铁管厂
室内楼层
无要求

施工单位：滨海建安工程有限公司
(公章)
监理(建设)单位：同信工程监理公司
(公章)
年 月 日
山东省建设工程质量监督总站监制

设备(开箱)进场验收记录

鲁SN—007

工程名称
齐鲁康居住宅小区住宅楼
施工单位
滨海建安工程有限公司
分项工程名称
给水设备安装
监理(建设)单位
同信工程监理公司
设备名称
全自动气压供水罐
编 号
04
规格型号
ZYG-2-1000
制造厂名
济南水暖器材厂
装箱单号
0025
收到件数
1套
检
验
记
录
包装情况
良好无破损
随机文件
装箱单、产品说明书、出厂质量证明、合格证
备件与附件
齐全配套
外观情况
良好
测试情况
良好
检
验
结
果
缺、损附（备）件明细表
序号
名 称
规 格
单 位
数 量
备注

结论：
符合设计与规范要求。设备及资料完好、合格，可进行安装。
施工单位：滨海建安工程有限公司

项目专业技术(质量)负责人：赵波

专业质量检查员：杜云飞
供应单位：

监理(建设)单位：同信工程监理公司

监理工程师：张福

(建设单位项目专业技术负责人)

(公章)
年 月 日
(公章)
年 月 日
(公章)
年 月 日
山东省建设工程质量监督总站监制

材料、成品、半成品进场验收记录

鲁SN—008

工程名称
齐鲁康居住宅小区住宅楼
施工单位
滨海建安工程有限公司
分项工程名称
管道及配件安装
监理(建设)单位
同信工程监理公司
序号
产地名称
型 号
规格
数量
合格证号
复验记录
复验量
检测手段
1
闸阀
Z45T-16
DN50
20
016
2 实验室检测
…
…
…

验收结论：
见证取样送检后，经济南市建筑工程质量检测站检测结论合格，同意使用。
施工单位：滨海建安工程有限公司

项目专业技术(质量)负责人：赵波
专业质量检查员：杜云飞

供应单位：

监理(建设)单位：同信工程监理公司

监理工程师：张福

(建设单位项目专业技术负责人)

(公章)
年 月 日
(公章)
年 月 日
(公章)
年 月 日
山东省建设工程质量监督总站监制

合格证贴条

鲁SN—009

材料名称
闸阀
合格证原编号
0123
合格证代表数量
30
进货数量
22
工程总需要量
20
材料验收单编号
024
抽样试验委托单编号
0032050
抽样试验结论
合格
供货单位

到货日期
2003、6、20
查对标牌验收情况
一致
合格证收到日期
2003、6、20

（复印件或抄件粘贴处）

复印件(或抄件)贴条
鲁SN—010
材料名称
闸阀
合格证复印件原编号
0123
合格证复印件代表数量
30
进货数量
22
工程总需要景
20
材料验收单编号
024
抽样试验委托单编号
0032050
抽样试验结论
合格
供货单位

到货日期
2003、6、20
查对标牌验收情况
一致
合格证复印件收到日期
2003、6、20
合格证原件存放单位

抄件单位（盖章）

抄件人签字
刘鹏

（复印件或抄件粘贴处）

阀门(清洗)试验记录

鲁SN—011

工程名称
齐鲁康居住宅小区住宅楼
施工单位
滨海建安工程有限公司
分项工程名称
给水管道及配件安装
监理(建设)单位
同信工程监理公司
环境温度
28℃
试验日期
2003、6、25
阀门名称
闸阀
闸阀
截止阀

规 格
DN50
DN40
DN20

型 号
Z45T-16
Z45T-16
J11P-10

密封材料
橡胶密封圈
橡胶密封圈
橡胶密封圈

合格证号
×××
×××
×××

数 量
2
2
3

清洗情况
合格
合格
合格

脱脂情况

试验介质
自来水
自来水
自来水

试验
压力
及
时间
强度(Mpa)
2.4
2.4
1.5

时间(S)
300
300
300

严密性(MPa)
1.8
1.8
1.1

时间(S)
300
300
300

试验结论
符合设计要求及《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002的规定，合格。
施工单位
监理(建设)单位
试验人：王朝

专业质量检查员：杜云飞

项目专业技术(质量)负责人：赵波

监理工程师：张福

(建设单位项目专业技术负责人)：

(公章)
(公章)
山东省建设工程质量监督总站监制

_____给水_____管道隐蔽工程验收记录

鲁SN—112

工程名称
齐鲁康居住宅小区住宅楼
施工单位
滨海建安工程有限公司
分项工程名称
室内给水管道及配件安装
监理(建设)单位
同信工程监理公司
环境温度
29℃
验收日期
2003、7、10
图号和管线号
S-12 JL1、JL2、JL3、JL4、JL5
管 径
DN50
数 量
100M
材 质
PPR塑料管
接头形式
热熔焊
工作介质
自来水
防 腐

绝 热

隐蔽方法：

埋于一层
地面以下
回填土内
简图及说明：

略
验收结论
经三方检查，符合设计要求，水压试验符合《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002，质量合格，同意隐蔽，可以进行下道工序施工。
施工单位
监理(建设)单位
专业工长：王朝

专业质量检查员：杜云飞

项目专业技术(质量)负责人：赵波

监理工程师：张福

(建设单位项目专业技术负责人)

(公章)
(公章)
山东省建设工程质量监督总站监制

__给水管道____水、气压试验记录

鲁SN—013

工程名称
齐鲁康居住宅小区住宅楼
施工单位
滨海建安工程有限公司
分项工程名称
室内给水管道及配件安装
监理(建设)单位
同信工程监理公司
环境温度
29℃
验收日期

试验范围
规格型号
试验介质
工作压力
(Mpa)
试验类别
试验压力
(Mpa)
试验起止
时间
压力降
(Mpa)
检查结论
一层埋地
给水管道
JL1
DN50
水
1.0
强度
1.5
9:00~10:00
0.015
合格
严密性
1.15
13:00~15:00
0.012
合格
一层埋地
给水管道
JL2
DN50
水
1.0
强度
1.5
9:00~10：00
0.015
合格
严密性
1.15
13:00~15:00
0.012
合格
一层埋地
给水管道
JL3
DN50
水
1.0
强度
1.5
9:00~10:00
0.015
合格
严密性
1.15
13:00~15：00
0.012
合格
一层埋地
给水管道
JL4
DN50
水
1.0
强度
1.5
9:00~10:00
0.015
合格
严密性
1.15
13:00~15:00
0.012
合格
一层埋地
给水管道
JL5
DM50
水
1.0
强度
1.5
9:00~10:00
0.015
合格
严密性
1.15
13:00~15:00
0.012
合格

强度

严密性

强度

严密性

施工单位
监理(建设)单位
试验人：王滨

专业质量检查员：杜云飞

项目专业技术(质量)负责人：赵波

监理工程师：张福
(建设单位项目专业技术负责人)

(公章)
(公章)
山东省建设工程质量监督总站监制

室内_铸铁排水_____管道灌水试验记录

鲁SN—014

工程名称
齐鲁康居住宅小区住宅楼
施工单位
滨海建安工程有限公司
分项工程名称
排水管道及配件安装
监理(建设)单位
同信工程监理公司
环境温度
28℃
试验日期

系统名称或编号
PL1
PL2
PL3
PL4

规格及数量
DN150
15M
DN150
15M
DN150
15M
DN150
15M

试验介质
水
水
水
水

灌水高度(M)
1.5
1.5
1.5
1.5

间隔时间(min)
15
15
15
15

液面下降量(min)
8
8
8
8

灌水高度(M)
1.5
1.5
1.5
1.5

间隔时间(min)
5
5
5
5

液面下降量
(渗漏情况)(mm)
无
无
无
无

结 论
符合设计要求及《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002的规定，合格。
施工单位
监理(建设)单位
试验人：王滨

专业质量检查员：杜云飞

项目专业技术(质量)负责人：赵波

监理工程师：张福
(建设单位项目专业技术负责人)

(公章)
(公章)
山东省建设工程质量监督总站监制

非承压容器满水试验记录

鲁SN—015

工程名称
齐鲁康居住宅小区住宅楼
施工单位
滨海建安工程有限公司
分项工程名称
给水设备安装
监理(建设)单位
同信工程监理公司
环境温度
22℃
试验日期

容器名称
安装部位
数量
容器深度
(mm)
注水深度
(mm)
试验起止
时间
结论
高位水箱
屋顶水箱间
1
2500
2300
24h
合格
…

施工单位
监理(建设)单位
试验人：王滨

专业质量检查员：杜云飞

项目专业技术(质量)负责人：赵波

监理工程师：张福
(建设单位项目专业技术负责人)

(公章)
(公章)
山东省建设工程质量监督总站监制

_室内排水_____管道通水试验记录

鲁SN—016

工程名称
齐鲁康居住宅小区住宅楼
施工单位
滨海建安工程有限公司
分项工程名称
排水管道及配件安装
监理(建设)单位
同信工程监理公司
环境温度
22℃
试验日期

系统(管线)
名称
规格、数量
通水起止
时间
配水点是否
达到额定流量
排水畅通
情况
渗漏情况
结沦
PL1
DN150、100、75、50
13:00~16:00
全部达到
良好
无
合格
PL2
DN150、100、75、50
13:00~16:00
全部达到
良好
无
合格
PL3
DN150、100、75、50
13:00~16：00
全部达到
良好
无
合格
PL4
DN150、100、75、50
13:00~16:00
全部达到
良好
无
合格

施工单位
监理(建设)单位
试验人：王滨

专业质量检查员：杜云飞

项目专业技术(质量)负责人：赵波

监理工程师：张福
(建设单位项目专业技术负责人)

(公章)
(公章)
山东省建设工程质量监督总站监制

室内排水管道通球试验记录

鲁SN—017

工程名称
齐鲁康居住宅小区住宅楼
施工单位
滨海建安工程有限公司
分项工程名称
排水管道及配件安装
监理(建设)单位
同信工程监理公司
环境温度
22℃
试验日期

系统管线名称
试验部位
管道内径
球径
起止时间
检查结论
PL1
排水立管
DN100
Φ70
9:00~9:15
无异物、合格
PL2
排水立管
DN100
Φ70
9:00~9:15
无异物、合格
PL3
排水立管
DN100
Φ70
9:00~9:15
无异物、合格
PL4
排水立管
DN100
Φ70
9:00~9:15
无异物、合格

施工单位
监理(建设)单位
试验人：王滨

专业质量检查员：杜云飞

项目专业技术(质量)负责人：赵波

监理工程师：张福
(建设单位项目专业技术负责人)

(公章)
(公章)
山东省建设工程质量监督总站监制

______管道(设备)冲(吹)洗记录

鲁SN—018

工程名称
齐鲁康居住宅小区住宅楼
施工单位
滨海建安工程有限公司
分项工程名称
给水管道及配件安装
监理(建设)单位
同信工程监理公司
环境温度
26℃
试验日期

系统(设备)
名 称
规格及
数量
试验介质
加药种类
及数量
留置时间
冲(吹)洗
压力
冲(吹)洗
时间
水质情况(附有关
部门检验报告)
JL1
DN50-15/50
自来水

1.2MPa
20min
进、出水颜色一致
JL2
DN50-15/50
自来水

1.2MPa
20min
进、出水颜色一致
JL3
DN50-15/50
自来水

1.2MPa
20min
进、出水颜色一致
JL4
DN50-15/50
自来水

1.2MPa
20min
进、出水颜色一致
JL5
DN50-15/50
自来水

1.2MPa
20min
进、出水颜色一致

结论

各用水点放水畅通，管道无堵塞，水质洁白、清净、合格
施工单位
监理(建设)单位
试验人：王滨

专业质量检查员：杜云飞

项目专业技术(质量)负责人：赵波

监理工程师：张福
(建设单位项目专业技术负责人)

(公章)
(公章)
山东省建设工程质量监督总站监制

卫生器具满水试验记录

鲁SN—019

工程名称
齐鲁康居住宅小区住宅楼
施工单位
滨海建安工程有限公司
分项工程名称
卫生器具安装
监理(建设)单位
同信工程监理公司
环境温度
22℃
试验日期

系统管线名称
试验部位
卫生器工
名称
数量
(个、套)
器具深度
(mm)
注水深度
(mm)
试验起止
时间
检查结论
一~十层
厕所
浴缸
40
450
450
8:00至次日8:20
合格
一~十层
厕所
洗面盆
40
200
180
8:00至次日8:20
合格
一~十层
厕所
坐便器
40
360
210
8:00至次日8:30
合格
一~十层

洗涤盆
40
200
150
9:00至次日9:40
合格
一~十层

拖布池
40
350
300
9:00至次日9:40
合格

施工单位
监理(建设)单位
试验人：王滨

专业质量检查员：杜云飞

项目专业技术(质量)负责人：赵波

监理工程：张福
(建设单位项目专业技术负责人)：

(公章)
(公章)
山东省建设工程质量监督总站监制

地漏及地面清扫口排水试验记录

鲁SN—020

工程名称
齐鲁康居住宅小区住宅楼
施工单位
滨海建安工程有限公司
分项工程名称
卫生器具安装
监理(建设)单位
同信工程监理公司
环境温度
22℃
试验日期

序号
试验部位
地漏个数
清扫口个数
水封情况
注水情况
排水及渗漏
情 况
1
五层
20
8
水封高度为7CW
用20的胶管逐个注水和向地面注水
排水及时顺利、无积水不渗漏；清扫口开启灵活清扫方便
2
…
…

3

4

检查结论
符合《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002的规定，合格。
施工单位
监理(建设)单位
试验人：王滨

专业质量检查员：
杜云飞

项目专业技术(质量)负责人：赵波

监理工程师：张福
(建设单位项目专业技术负责人)：

(公章)
(公章)
山东省建设工程质量监督总站监制

室内消火栓试射记录

鲁SN—21

工程名称
齐鲁康居住宅小区住宅楼
施工单位
滨海建安工程有限公司
分项工程名称
消火栓系统安装
监理(建设)单位
同信工程监理公司
环境温度
22℃
试射日期

试验要求
两股充实水柱同时到达本消火栓应到达的最远点；水箱间消火栓出口动压力0.3Mpa
试验部位
消火栓规格
型号
水龙带规格
长度
消火栓流量
(L／S)
用时使用
水枪数量
充实水柱长度
(M)
最不利点
受水情况
一层
SN65
衬胶DN65/25M
6
2
11
满足要求
水箱间
SN65
衬胶DN65/25M
5
1
10
动压0.35Mpa

结 论
符合设计要求及《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002的规定，合格。
施工单位
监理(建设)单位
试验人：王滨

专业质量检查员：
杜云飞
项目专业技术(质量)负责人：赵波

监理工程师：张福
(建设单位项目专业技术负责人)

(公章)
(公章)
山东省建设工程质量监督总站监制

采暖系统调试记录

鲁SN—022

工程名称
齐鲁康居住宅小区住宅楼
施工单位
滨海建安工程有限公司
分项工程名称
系统水压试验及调试
监理(建设)单位
同信工程监理公司
室外环境温度
-5℃
运行压力(入口)
MPa
调试日期

设计供水温度
95℃
设计回水温度
70℃
调试范围及部位
供水温度℃
回水温度℃
室内设计温度℃
室内平均温度℃
一层、104~106房间
90
70
18
18.5
二层、208~210房间
90
70
18
18.5

调试结论
系统分别进行了排气、排污工序，经6小时的运行调节，四方共同检查，每个立管系统供热温度均匀，流量分配正确，循环正常。
施工单位
监理(建设)单位
调试人：王滨

专业质量检查员：杜云飞

项目专业技术(质量)负责人：赵波

监理工程师：张福
(建设单位项目专业技术负责人)：

(公章)
(公章)
山东省建设工程质量监督总站监制

安全阀调整试验记录

鲁SN—023

工程名称
齐鲁康居住宅小区住宅楼
施工单位
滨海建安工程有限公司
分项工程名称
安全附件安装
监理(建设)单位
同信工程监理公司
环境温度
22℃
试验日期

位 号
1

管理(设备)名称及规格
KZL4-13-A3

安
全
阀
规 格
DN40

型 号
A42Y-16C

设
计
要
求
介 质
蒸汽

工作压力(MPa)
1.3

调试倍率
1.04

开启压力(MPa)
1.35

调
试
数
据
介 质
蒸汽

开启压力(MPa)
1.35

回座压力(MPa)
1.21

结 论
符合设计要求及《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002的规定，合格。
施工单位
监理(建设)单位
试验人：王滨

专业质量检查员：
杜云飞
项目专业技术(质量)负责人：
赵波
监理工程师：张福
(建设单位项目专业技术负责人)：
