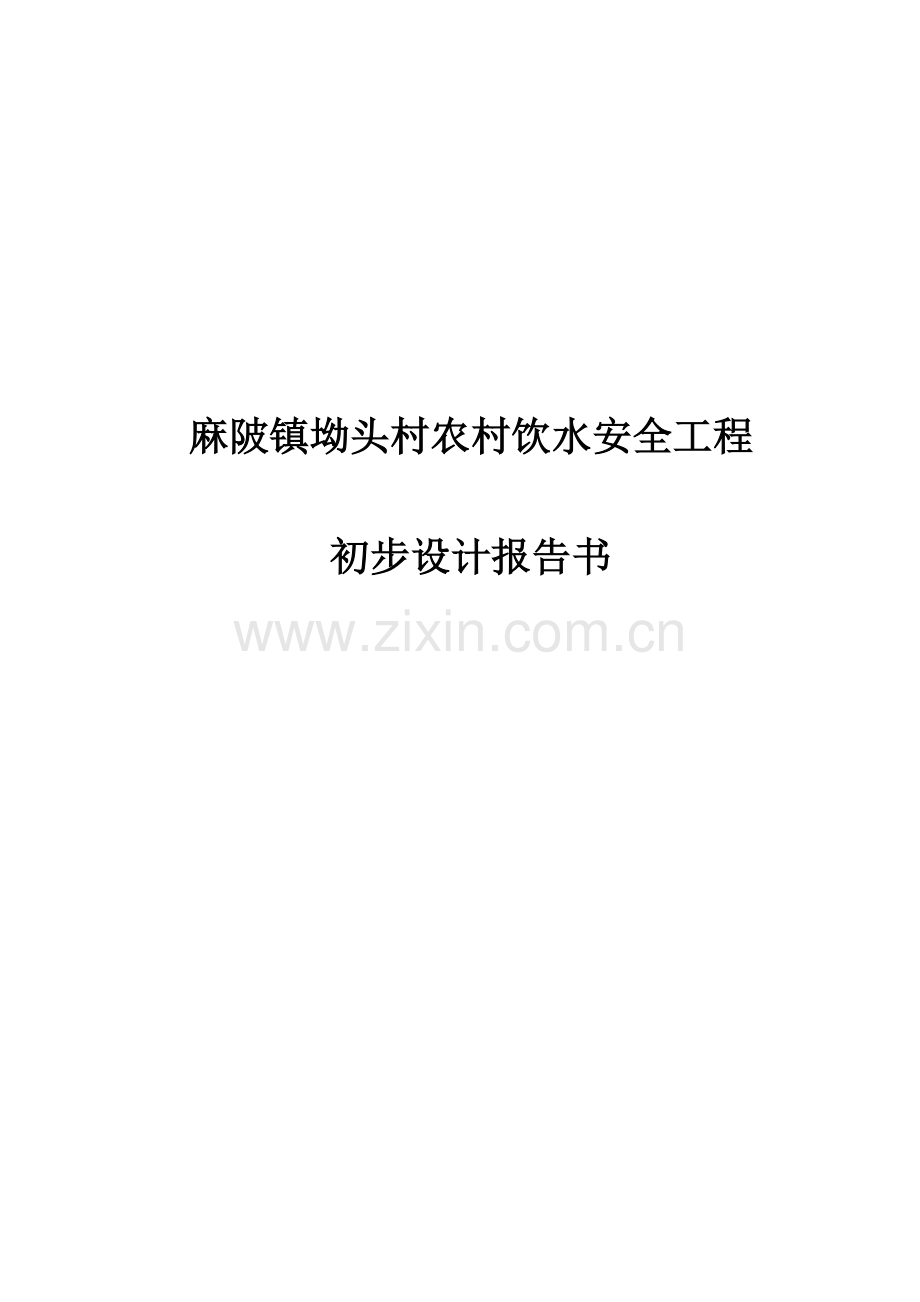

麻陂镇坳头村农村饮水安全工程

初步设计报告书
1 综合说明
1.1概述
麻陂镇位于博罗县东部，距博罗县城、惠州市区均约50公里。麻陂镇东偎观音阁和石坝镇，西依杨侨镇，北接公庄镇。境内东西有广梅公路和广梅铁路及惠河高速公路贯穿全镇，对外交通非常便利，全镇区域总面积60.15km2，其辖下1个居委会，12个村委会，总人口2.42万人，耕地面积1.43万亩，其中水田1.28万亩。
根据2007年《惠州市博罗县农村饮水安全复核汇总表》，麻陂镇目前末解决饮水不安全的有9个行政村，共计17892人, 类型主要为类型主要为饮用污染严重，未处理的地下水和水源保证率不达标，饮水安全问题已经严重危及人民群众身体健康,制约着全镇经济的发展。坳头村总人数1844人，总户数235户，其中需要解决农村饮水安全人数1504人，连带解决农村饮水困难340人，全部都为水源保证率不达标的类型。
根据《广东省博罗县农村饮水安全工程“十一五”规划》，坳头村列入农村饮水不安全有和平、横龙、赖屋、黎屋、岭顶、刘屋、桥塘、上书房、松岭、五栋屋、小坑等小组，解决饮水不安全人数共计1844人（其中连带解决人口为340人，不安全人口为1504人）。现无论是党和国家的方针、政策，还是经济、技术等条件，都具备解决该村农村饮水安全的各种有利条件，其建设是切实可行的，也是非常必要的。坳头村农村饮水安全工程的建设将是一项惠及桑梓的民心工程和德政工程。这项工程的建设将对密切党群关系，维护社会安定，保障居民身心健康提高区域人口素质都具有不可低估和无法替代的作用；而且当地广大人民群众从此彻底摆脱不良水质的侵害，这将对当地经济的发展起到积极的推动作用。因此，实施本饮水安全工程是势在必行。
受博罗县麻陂镇人民镇府委托，2007年6月底完成了博罗县麻陂镇坳头村农村饮水安全工程可研设计报告的编制任务。并且于2008年7月底通过了县发展和改革局的审批，同意本工程的可研设计。在可研设计的基础上，本设计室于2008年8月初开始实施初步设计工作，于2008年9月完成了初步设计任务。
博罗县麻陂镇农村饮水安全工程初步设计依据《水利水电工程初步设计报告编制规程DL5021-93》和《乡镇供水工程技术规范》(SL310--2004)，以及《博罗县农村饮水现状调查评估报告》和《博罗县农村饮水安全工程“十一五”规划》进行编制。
1.2水文气象
1.2.1气象特征
本区域属亚热带季风区气候，高温多雨，日照充足，并明显受海洋性气候影响。
1、气温。多年平均气温为21.8℃，最高年平均气温22.5℃，最低年平均气温21.4℃，每年7月为最高气温，高达38.1℃，1月份为全年最低气温，最低至-2.7℃。
2、降雨。据统计，该地区多年平均降雨量1795mm，最大降雨量2580mm（1983年），最小年降雨量1026mm（1963年），年径流深度1100mm。汛期4～9月的降水量占全年降水量的83.5%，10～3月占全年的16.5%。
3、蒸发。根据多年蒸发实测资料，平均水面蒸发为1400mm。
4、湿度。本地区平均湿度80%，一般在78～83%之间。
5、风。本地区受东南季风影响，冬季多为北风，夏季多偏南风，春秋为季风高替期，风向不稳定，多年平均风速为10.9m/s，热带气旋平均每年3次，一般出现在7～10月份。
1.2.2水文特征
区域因无实测资料，本次设计根据《广东省水文图集》（1991年版）查取计算：多年平均雨量为1795mm，多年平均径流深1100mm，其中变差系数Cvy为0.36。
1.3工程地质
由于该镇地域广阔，地形复杂。自然土壤主要有灌丛草甸土、黄壤、红壤等。土质无明显断层及不良构造，处于稳定基础土地为花岗岩和坚硬黄土质，适合于工程建筑物的基础建设。
供水管沿线，工程地质情况简单，地质为砂质粘土，地基条件好，管道可直接敷放在开挖管沟的地基原状土上，不需任何基础。
从《广东省地震烈度区划图》查得，工程地处地震烈度为Ⅵ度，也从未有地震破坏记录，不需设防。
1.4工程任务和规模
本工程的任务是解决麻陂镇坳头村共1844人的饮水安全问题。麻陂镇坳头村农村饮水工程接麻陂镇自来水厂扩网供水，根据麻陂镇自来水厂提供的承诺书显示：水厂兴建于1985年6月，水厂现日供水能力为5000吨，而目前，生活用水日用水量仅为1500多吨，工业用水量为2000多吨。从上述情况来看，麻陂镇健雄水厂完全有能力在不扩容的情况下仅铺设管网就可以满足相关受益人口的生活用水及未来的工业用水需求，真正实现供水城乡一体化。
用水量可按照最高人均综合用水定额采用120L（不含未预见用水量和工业用水），管网漏水量按15%计，则该扩网工程供水规模为W=1844×0.12×1.15=254m3/d。工程建设内容主要为铺设管道。
1.5工程总布置及建筑物
1.5.1工程总体布置
麻陂镇坳头村农村饮水安全工程的总体布置：坳头村接镇供水管网处。
1.5.2主要建筑物
麻陂镇坳头村农村饮水安全工程主要内容为扩网。
1、水源。水源选取罗坑径水库（小1型），水质良好，水量充足。从水样的水质检测报告反应，现有水质符合国家颁布的《生活饮水卫生标准》GB5749-85，其水质满足饮用水水源的卫生要求。
2、供水管道。供水管道布置以管线长度最短，施工方便为原则。岭顶小组采用de32PVC-U给水管（1.0Mpa）与镇供水管网相接，主管长200m；桥塘小组采用de63PVC-U给水管（1.0Mpa）与镇供水管网相接，主管长800m；五栋屋小组采用de50PVC-U给水管（1.0Mpa）与镇供水管网相接，主管长350m；上书房小组采用de40PVC-U给水管（1.0Mpa）与镇供水管网相接，主管长800m；松岭小组采用de50PVC-U给水管（1.0Mpa）与镇供水管网相接，主管长550m；赖屋小组采用de40PVC-U给水管（1.0Mpa）与镇供水管网相接，主管长180m；横龙小组采用de40PVC-U给水管（1.0Mpa）与镇供水管网相接，主管长500m。供水管道设计流量为日最高时流量，设计工作压力1.0MPa，供水点供水自由水压设计为三层楼(H=16m)。
供水干管沿道路布置，供水管道沿线暗埋。其深度不小于0.7m（管顶至地表），同样在转角和变坡处设镇墩（管底不能悬空）。供水点通过分支管或分管联结。
供水管道可直接敷放在开挖管沟的地基原状土上。供水管道安装和试压执行国标《给水排水管道工程施工及验收规程》（GB50268—97）。
1.6工程占地
本工程不涉及永久征地；青苗赔偿2万元。
1.7工程管理
麻陂镇坳头村农村饮水安全工程的建设、运行管理均由麻陂镇自来水公司负责，全面负责工程的资金筹集、工程建设管理、工程运行管理等。本工程定员级别为Ⅲ级，由于是扩网工程，拟增加岗位定员为2人。
1.8施工
工程对外交通方便，各供水点均有乡村砼公路连通。供水干管沿现有山坡、小山路路边铺设，供水支（分支）管沿现有小公路路边铺设。
供水管道施工包括供水干管、支管、分支管及其附属建筑物。因铺设施工流动性大，用电量小，均采用小型移动式柴油发电机供电。用水可在附近水溪中提取。
根据本工程的施工项目和特点，初步拟定施工期共5个月。
1.9投资概算及经济分析
本工程概算总投资58.58万元，工程静态投资58.28万元，其中建安工程费24.04万元，设备费用16.92万元，独立费用14.55万元，预备费2.78万元。
供水工程属于乙类的水利工程项目。经分析国民经济指标较好，工程的建设合理、可行。本工程税后财务内部收益率小于6%,说明该项目靠群众自筹或引进外来资金投资在财务评价上是不可行的，必须有国家、省、市、县的补助资金才能实施且能维持运行。
1.10工程特性表
1、麻陂水厂扩网工程特性表
编号
名称
单位
数量
管径
备 注
一
水源

1
集雨面积
m2
10.05

罗坑径水库(小一型)
2
多年平均降雨量
mm
2094

3
总库容
104m3
491

4
兴利库容
104m3
484

二
本次工程主要建筑物

1
供水干管
m
3550
De110、75

2
供水支管
岭顶小组线
m
200
De32

桥塘小组线
m
2300
De63、50

五栋屋小组线
m
350
De50

上书房小组线
m
800
de40

松岭小组线
m
800
De50

赖屋小组线
m
880
De40、32

横龙小组线
m
500
de40

三
工程效益

1
供水规模
m3/d
1844

2
设计供水人口
人
1844

解决饮水不安全1504人
3
平均供水定额
L/d.人
120

4
最高日供水定额
L/d.人
138

5
日变化系数

1.3

以生活用水为主
6
时变化系数

2.0

7
供水普及率
%
100

2 水文气象
2.1气象
2.1.1水文气象
水文气象，本地属亚热带气候，高温多雨，日照充足，并明显受海洋性气候影响。
1、气温。该地区多年平均气温21℃，最高气温37.9℃（1963年9月5日），最低气温-2.4℃(1963年1月15日)。
2、降雨。据统计，该地区多年平均降雨量1795mm，最大降雨量2580mm（1983年），最小年降雨量1026mm（1963年）。汛期4～9月的降水量占全年降水量的83.5%，10～3月占全年的16.5%。
3、蒸发。多年平均水面蒸发量1400mm，最大年蒸发量1517（1963年），最小年蒸发量1238mm（1988年）。
4、湿度。本地区平均湿度80%，一般在78～83%之间。
5、风。本地区受东南季风影响，冬季多为北风，夏季多偏南风，春秋为季风高替期，风向不稳定。根据博罗县气象站提供的风速资料，北向多年平均最大风速（10分钟平均风速）为13.3米/秒，气象站风速仪离地面高度为5m。
2.1.2水文特征
据统计，该地区多年平均降雨量1795mm，最大降雨量2580mm（1983年），最小年降雨量1026mm（1963年），多年平均径流深1100mm，CVy=0.36。
2.2水质
麻陂镇坳头村农村饮水安全工程的取水水源区内植被茂盛，人烟稀少,没有厂矿企业污染。水库水经水厂相应的净化、消毒措施工艺后，经博罗县卫生防疫站取水检测（见附表水质检测结果报告表），水质化验均符合《生活饮用水水源水质标准》（GB5749-2006）的要求，可作为生活饮用的水源，通过相均能作为生活饮用水。
3 工程地质
3.1区域地质
由于该镇地域广阔，地形复杂。自然土壤主要有灌丛草甸土、黄壤、红壤等。土质无明显断层及不良构造，处于稳定基础土地为花岗岩和坚硬黄土质，适合于工程建筑物的基础建设。
3.2供水管道沿线工程地质条件
供水管沿线，工程地质情况简单，地质为砂质粘土，地基条件好，沿乡村砼公路边铺设，其供水管道可直接敷放在开挖管沟的地基原状土上，不需任何基础；
从《广东省地震烈度区划图》查得，本工程地处地震烈度为Ⅵ度，不需设防。
4 工程任务和规模
4.1工程建设的必要性
4.1.1地区社会经济概况
麻陂镇历史悠久，地理环境优越，地域宽广，土地物产丰富，交通和人文条件良好，是博罗县农业比较发达的镇。
根据博罗县统计局2005年编写的《博罗县国民经济统计资料》，麻陂镇占地面积为60.15平方公里，总人口为2.42万人，国民经济主要指标：国内生产总值2.0亿，比2004年增长14％；农业生产总产值1.32亿元。麻陂镇还是我县农副产品生产的重要基地，有耕地面积1.43万亩，农副产品年产量：粮食0.68万吨，水稻0.42万吨，甘蔗5718吨，水果2519吨，蔬菜0.8万吨，生猪2.57万头。
现麻陂镇正加紧交通、能源等基础设施的建设，麻陂镇的对外交通网络完善，基础设施完备，政府近年大力发展二三产业，积极调整优化第一产业，是一个较为理想的投资宝地。
4.1.2工程必要性
麻陂镇由于经济条件和地理条件，镇水厂未能将管网延伸至部分村庄，结果造成当地群众的饮水历来较为困难，许多村庄人饮用水源要外购，其中还有一些农村直接从没有净化消毒处理的自备水井中取水，严重影响群众身体健康。
根据2005年《惠州市博罗县农村饮水安全复核汇总表》，麻陂镇坳头村末解决饮水安全的有1844人（其中连带解决人口为340人），全部都为水源保证率不达标的类型。
水是人类生存的第一要素，是工农业生产的命脉，人畜饮水不安全，不仅影响到工农业生产，而且严重制约了当地社会经济的全面发展。现无论是党和国家的方针、政策，还是经济、技术等条件，都具备解决该村农村饮水安全的各种有利条件，其建设是切实可行的，也是非常必要的。麻陂镇坳头村农村饮水安全工程的建设将是一项惠及桑梓的民心工程和德政工程。这项工程的建设将对密切党群关系，维护社会安定，保障居民身心健康提高区域人口素质都具有不可低估和无法替代的作用；而且当地广大人民群众从此彻底摆脱不良水质的侵害，这将对当地经济的发展起到积极的推动作用。
4.2水源
本工程的任务是解决麻陂镇坳头村共1844人的饮水安全问题，其中需要解决农村饮水安全人数1504人，连带解决农村饮水困难340人的饮水安全问题。麻陂镇坳头村农村饮水工程接麻陂镇水厂, 根据麻陂镇自来水厂提供的承诺书显示：水厂兴建于1985年6月，水厂现日供水能力为5000吨，而目前，生活用水日用水量仅为1500多吨，工业用水量为2000多吨。从上述情况来看，麻陂镇水厂完全有能力在不扩容的情况下仅铺设管网就可以满足相关受益人口的生活用水及未来的工业用水需求，真正实现供水城乡一体化。
麻陂镇坳头村农村饮水安全工程的主要是通过扩网解决现状麻陂镇坳头村农村饮水安全问题，麻陂水厂均取用罗坑径水库（小1型），水质良好，水量充足。麻陂镇坳头村农村饮水工程接麻陂镇水厂,根据麻陂镇自来水厂提供的承诺书显示：水厂兴建于1985年6月，水厂现日供水能力为5000吨，而目前，生活用水日用水量仅为1500多吨，工业用水量为2000多吨。完全可以满足麻陂镇坳头村的供水需求。
麻陂水厂经广东省博罗县疾病预防控制中心（卫生检验中心）取水检测（见附表水质检测结果报告表），水源点的水质化验均符合《生活饮用水水源水质标准》（CJ2020）的要求，可作为生活饮用的水源，通过相应的净化，消毒措施工艺后均能作为生活饮用水。
4.3供水量
本次规划解决麻陂镇坳头村农村饮水不安全人数1844人，连带解决人口为340人（主要分布在和平、横龙、赖屋、黎屋、岭顶、刘屋、桥塘、上书房、松岭、五栋屋、小坑11个小组，水源保证率不达标的人口为1504人，用水量主要为生活用水和其它用水）。
1、供水定额。参照《村镇供水工程技术规范（SL310-2004）》及《广东省农村饮水安全工程实施细则》：广东省为五区，考虑供水区为农村,生活用水设施不多等实际情况,取用水定额为最高日用水量120L/d.人，日变化系数1.3(以生活用水为主)，时变化系数为2.0。供水普及率为100%。
2、供水人口。工程供水点为和平、横龙、赖屋、黎屋、岭顶、刘屋、桥塘、上书房、松岭、五栋屋、小坑11个小组，其中本次解决麻陂镇坳头村农村饮水安全1844人 (见表4-1)。
表4-1 供水（受益）区设计供水人口表
行政村
行政村
人口
自然村
自然村人口
饮水安全人口
到2004年底饮水不安全人口
备注

人口
占农村总人口比率（％）
饮水水质不达标
坳头村
1844
和平
95
0
95
100
水源保证率不达标

横龙
81
0
81
100

赖屋
100
0
100
100

黎屋
464
230
234
50.86

岭顶
119
0
119
100

刘屋
92
0
92
100

桥塘
80
0
80
100

上书房
197
0
197
100

松岭
245
110
135
55.1

五栋屋
245
0
245
100

小坑
126
0
126
100

3、用水量。据《村镇供水工程技术规范》（SL310-2004），供水工程的建设和管理应于当地村镇总体规划相协调，以近期为主，近期、远期结合，设计年限为20年。
则设计供水人数为：1844人；
设计最高日居民生活用水量为：120×1844/1000=221.28m3/d；
管网漏水、其它用水量及未预见水量等按生活用水量的15%计算；
即设计最高日总用水量221.28×(1+15%)=254m3/d；
取设计最高总用水量Q=254m3/d；设计平均日用水量为254/1.3=195.38m3/d；设计平均每月用水量为195.38×30=0.59×104 m3；设计平均每年用水量为0.59×104 m3×12=7.08×104 m3。
4.4工程规模
本工程的任务是解决麻陂镇坳头村的和平、横龙、赖屋、黎屋、岭顶、刘屋、桥塘、上书房、松岭、五栋屋、小坑11个小组的饮水安全问题。工程受益人口为1844人，其中连带解决人口为340人，供水规模254m3/d。麻陂镇坳头村农村饮水安全工程主要建筑物是供水管，本次采用PVC－U管：岭顶小组采用de32PVC-U给水管（1.0Mpa）与镇供水管网相接，主管长200m；桥塘小组采用de63PVC-U给水管（1.0Mpa）与镇供水管网相接，主管长800m；五栋屋小组采用de50PVC-U给水管（1.0Mpa）与镇供水管网相接，主管长350m；上书房小组采用de40PVC-U给水管（1.0Mpa）与镇供水管网相接，主管长800m；松岭小组采用de50PVC-U给水管（1.0Mpa）与镇供水管网相接，主管长550m；赖屋小组采用de40PVC-U给水管（1.0Mpa）与镇供水管网相接，主管长180m；横龙小组采用de40PVC-U给水管（1.0Mpa）与镇供水管网相接，主管长500m。
5 工程布置及建筑物
5.1工程布置
5.1.1建设规模及标准
本工程的任务是解决麻陂镇坳头村的和平、横龙、赖屋、黎屋、岭顶、刘屋、桥塘、上书房、松岭、五栋屋、小坑11个小组的饮水安全问题。工程受益人口为1844人，其中连带解决人口为340人，供水规模254m3/d。
根据上面供水规模计算可知，本工程的日供水规模为254m3/d，依据《村镇供水工程技术规范》（SL310-2004），本农村饮水安全工程类型为Ⅲ型，主要建筑物工程级别为3级，次要建筑物工程级别为4级，防洪标准为50年一遇洪水。
5.1.2工程总布置
麻陂镇坳头村农村饮水安全工程主要内容为扩网。
麻陂镇坳头村农村饮水安全工程的总体布置：坳头村接镇供水管网处
5.2供水工艺
麻陂水厂的净化工艺流程为：

5.3水源选取
本工程的任务是解决麻陂镇坳头村共1844人的饮水安全问题，其中需要解决农村饮水安全人数1504人，连带解决农村饮水困难340人的饮水安全问题。麻陂镇坳头村农村饮水安全工程的主要是通过扩网解决现状麻陂镇坳头村农村饮水安全问题，麻陂水厂均取用罗坑径水库（小1型），水质良好，水量充足。麻陂镇坳头村农村饮水工程接麻陂镇水厂,根据麻陂镇自来水厂提供的承诺书显示：水厂兴建于1985年6月，水厂现日供水能力为5000吨，而目前，生活用水日用水量仅为1500多吨，工业用水量为2000多吨。完全可以满足麻陂镇坳头村的供水需求。
麻陂水厂经广东省博罗县疾病预防控制中心（卫生检验中心）取水检测（见附表水质检测结果报告表），水源点的水质化验均符合《生活饮用水水源水质标准》（CJ2020）的要求，可作为生活饮用的水源，通过相应的净化，消毒措施工艺后均能作为生活饮用水。
5.4供水管道工程
5.4.1设计流量
麻陂镇坳头村农村饮水安全工程是解决和平、横龙、赖屋、黎屋、岭顶、刘屋、桥塘、上书房、松岭、五栋屋、小坑11个小组的1844人（其中饮水不安全人口为1504人，连带解决人口为340人）的饮水安全问题。饮水安全工程最高日人均综合用水定额采用120L，最高日设计给水量Qd按供水人口规模加大15%考虑，作为管网漏水量和未预见用水量。供水管网时变化系数Kh采用2.0计算。管内流速按0.6m/s试算管径。设计流量计算结果见表5-1。
自然村设计流量计算表 表5-1
行政村
饮水不安全人口及连带解决人口
设计流量（m3/d）
自然村
饮水不安全人口及连带解决人口
设计流量（m3/d）
备注
坳头村
1844
254
和平
95
13.1

横龙
81
11.2
赖屋
100
13.8
黎屋
464
64
岭顶
119
16.4
刘屋
92
12.7
桥塘
80
11
上书房
197
27.2
松岭
245
33.8
五栋屋
245
33.8
小坑
126
17.4
合计
1844

1844
254.4
5.4.2供水管水利计算
麻陂镇坳头村农村饮水安全工程共解决和平等11个小组共1844人（其中连带解决人口为340人）的饮水，各自然村的设计流量见表5-2。
一、主次管管径计算：
计算公式采用
各村设计采用管径表 表5-2
行政村
设计流量（m3/d）
自然村
设计流量（m3/d）
计算主管（mm）
设计采用管经（mm）
计算次管（mm）
设计采用管经（mm）
备注
坳头村
254
和平
13.1
104
110
35
40

共用支管
横龙
11.2
赖屋
13.8
36
40
共用支管
刘屋
12.7
黎屋
64
60
63
共用支
管
桥塘
11
岭顶
16.4
28
32

上书房
27.2
36
40

松岭
33.8
40
50

五栋屋
33.8
40
50

小坑
17.4
0
0
主管边
二、管网水利损失计算：
管道水损计算采用《村镇供水工程技术规范》（SL310—2004）公式：
1、沿程水头损失：hi=i×L
式中：i单位管段水头损失；L计算管段长度；
2、UPVc、PE等塑料管段的单位管长水头损失

式中：i单位管长水头损失；Q管段流量；d管道内径；n粗糙系数取0.013～0.014，
局部水头损失按沿程水头损失的5%～10%计算。本工程取10％。
本工程只计算主管的水头损失。计算见表5-3。
供水管道水头损失计算表 表5-3
管段
管长（m）
设计流量（m3/d）
管径（mm）
沿程水头损失（m）
局部水头损失（m）
总水头损失（m）
累计水头损失（m）
坳头村
3550
254
110
3.03
0.3
3.33
3.33
5.4.3供水管线布置
供水管道布置以管线长度最短，施工方便为原则。岭顶小组采用de32PVC-U给水管（1.0Mpa）与镇供水管网相接，主管长200m；桥塘小组采用de63PVC-U给水管（1.0Mpa）与镇供水管网相接，主管长800m；五栋屋小组采用de50PVC-U给水管（1.0Mpa）与镇供水管网相接，主管长350m；上书房小组采用de40PVC-U给水管（1.0Mpa）与镇供水管网相接，主管长800m；松岭小组采用de50PVC-U给水管（1.0Mpa）与镇供水管网相接，主管长550m；赖屋小组采用de40PVC-U给水管（1.0Mpa）与镇供水管网相接，主管长180m；横龙小组采用de40PVC-U给水管（1.0Mpa）与镇供水管网相接，主管长500m。
供水管道设计流量为日最高时流量，设计工作压力1.0MPa，供水点供水自由水压设计为三层楼(H=16m)。
具体见麻陂镇坳头村农村饮水工程管线布置图。
5.4.4自由水压复核
根据工程各供水点的实际情况，依据《室外给水设计规范》的要求，本工程供水点供水自由水压设计为三层楼H=16m。根据麻陂镇坳头村水厂提供的检测资料，排屋小组与镇管网接口处的水压为0.40Mpa，下园小组与镇管网接口处的水压为0.39Mpa，增城龙小组与镇管网接口处的水压为0.45Mpa，地面高度与供水区相差不大，各供水管道节点及供水点的自由水压均能满足设计标准。
5.4.5管道设计要求
1、管道选材及安装。
供水管设计除部分跨河段采用钢管其余均采用国际标准给水PVC-U硬聚氯乙烯塑料管，安装采用密封圈柔性接口安装，设计工作压1.0MPa，管材为国标Ⅱ级管（静水压力1.0MPa，试验压力0.9MPa）。
2、管道基础。
一般地基的供水管道基本上沿村级公路边，工程地质情况简单，地质为砂质粘土，地基条件好，管道可直接敷放在开挖管沟的地基原状土上；供水管沿道路布置，供水管道沿线暗埋。其深度不小于0.7m（管顶至地表），同样在转角和变坡处设镇墩（管底不能悬空）。沿途设支管、分支管,供水点通过支管或分管联结。供水管道安装和试压执行国标GB50268—97《给水排水管道工程施工及验收规程》。
特殊地基情况，如软弱地基采用换沙基础或其他特殊地基视情况处理，穿越（或跨越）河道、桥涵等构筑物时，按实际情况确定，或从底穿过，或钢管架空跨过。
3、管沟开挖。
管道沿公路边及农田的埋置深度≥0.7m，穿越公路的个别地段，埋置深度≥1.5m， 开挖管沟底宽度：供水管DN250-200管径的PVC-U管，管沟底宽度0.4m，土质开挖边坡系数为1：0.25。
管道安装后进行水压试验，合格后可回填土，填土夯填密实度要求为80-85%。
四、附属构筑物
在各条供水管的始端设控制蝶阀（型号D341X-X），蝶阀设阀井保护；在地形较高处设DgX双口自动排气阀；在地形较低处设排污阀（型号（Z44T-X闸阀），闸阀井为矩形收口式砖砌（240mm厚）阀井。
在供水管始端的控制蝶阀之后设量水表，并筑水表井保护。
5.4.6供水管道工程量
根据以上设计,对供水管道主要工程量进行统计,供水管材工程量统计见表5-4。
表5-4 供水管道统计表
设备
单位
De315
De250
De160
De110
De75
de63
de50
De40
De32
合计
管材

PVC-U
PVC-U
PVC-U
PVC-U
PVC-U
PVC-U
PVC-U
PVC-U
PVC-U

管长
米
0
0
0
1380
2170
800
2650
1480
900
9380
5.5供水管网
本工程各供水点形成各自的供水区。各供水区按照人口分布和道路的走向布置供水管网，用水户从供水管网的分口入户。
供水管网按闭合环状布置，各供水用户入户管及户内管由各用水户自行解决，供水管网由各村组自筹解决，均不列入本工程的造价内。
6 机电及金属结构
6.1供水钢管
穿越（或跨越）河道、桥涵等构筑物时，供水管采用钢管壁厚10mm，焊接接口，设计工作压力为1.0MPa，要求焊接严密，焊缝厚8mm。钢管外防腐防锈采用二油三布沥青玻璃布，钢管内用高喷水泥浆防锈。
6.2钢配件
法兰、三通、弯头等钢配件均采用国标图集设计图，设计工作压力为1.0MPa。
6.3阀门
在供水支管及供水分支管始端均设控制蝶阀，型号为D341X—10，蝶阀设阀井保护。在地形较低处排污阀，型号为Z44T—10闸阀，排污阀设阀井保护。在地形较高处设Dg100双口自动排气阀。
伸缩节采用双法兰对夹式伸缩节，型号：SS2HT—10。
7 工程管理
7.1工程管理任务
麻陂镇坳头村农村饮水安全工程管理任务是：编制自来水水厂的运行管理办法，制定各种规章制度；定期对净水建筑物、管线进行水质化验；设备管道安装维修，采购储备易损零件配件；对管辖范围内的水资源进行卫生防护。
7.2工程管理机构
麻陂镇坳头村农村饮水安全工程的建设、运行管理均由麻陂镇坳头村自来水公司负责，全面负责工程的资金筹集、工程建设管理。工程实施后，新增加管理人员必须进行上岗前的培训工作，保证在日后的正常运行管理工作中，掌握工程的日常管理知识，并在实践中工作中不断总结管理以验，充分发挥管理人员的主观能动性，保证工程的良性效果。
根据《村镇供水站定岗标准》，本工程定员级别为Ⅲ级，增加岗位为2人。工程运行管理费用主要来源：供水水费。在工程管理过程中，必须注意工程的财务资金积累，保证运行管理费用的来源。
7.3工程检查和观测
一、工程检查
通过工程检查观测，掌握工程变化规律，及时发现不正常迹象，分析原因，及进采取措施进行养护和维修，防止工程事故的发生，保证工程安全运行。工程管理以经常检查、定期检查和特别检查为主要内容。
1、经常性检查：管理单位应对建筑物各部位，如管道的节制闸阀、分流闸阀、排污闸阀、排气阀以及净水建筑物的各类外露管道和阀门等进行经常的检查观测，由专职人员负责进行。
2、定期检查：每年汛前及用水期前后，应对各项设施进行定期检查。管道还需定期进行听漏检查。
3、重点检查：当发生特大洪水、暴雨、暴风等工程非常运用或重大事故时，管理单位应及时组织力量进行检查，必要时报请上级主管部门及有关单位会同检查。
根据本工程的实际情况，特别着重对反应沉淀池、过滤池和清水池的检查，在检查时应针对不同的部位和容易发生的问题，注意有无裂缝、渗漏、剥蚀、冲刷、磨损、气蚀及脱碱现象，池壁套管止水有无损坏、填充物有无流失，基座岩体是否稳固，特别是局部变形等损坏。
二、工程观测
工程观测必须严格按照规定的测次和时间进行较全面、系统和连续的观测，掌握特征测值和有代表性的测值，并及时对观测成果进行整理分析，绘制图表，研究工程运用情况是否正常，了解工程重要部位和薄弱环节的变化情况，及时发现问题。采取有效措施，确保工程安全，根据本工程的特点，主要对水质进行观测。
7.4生产运行管理
7.4.1水质管理
1、水库、河道上游严禁捕捞、游泳和从事可能污染水质的任何活动，并应设有明显的范围标志和严禁事项的告示牌。
2、上游区不准排入工业废水和生活污水，不得堆放废渣，不得设有害化学物品仓库、堆场、或装卸垃圾类或剧毒的农药，并不应从事放牧。
3、水厂生产区、沉淀池、过滤池和清水池外围不小于10米范围内不得设立生活居住区和修建禽畜饲场，渗水厕所，渗水坑，不得堆放垃圾、类便、废渣或铺设污水渠道，保持良好的卫生状况并注意充分绿化。
4、各构筑物运行中，要根据水量和水质变化及时调整投药量，及时排泥和冲洗。
5、做好生产运行中规定的水质检测项目的检测工作，沉淀水、过滤水和管网未梢水的余氯应达到规定的指标，供水站的水应符合《生活饮用水卫生标准》规定的各项指标。
7.4.2管道运行管理
1、建立管线图纸和记录有关技术资料，包括管线平面、泵房、水陂、阀门、水表、直径、位置、埋深、用户、过河、过桥及节点，竣工记录、竣工图、维修、更换管线、阀门记录和图纸。
2、检查管线漏水情况并进行修复，检查周期一个月一次。
3、清除管道积垢，防止管道腐蚀。
4、处理管线中各项事故。
5、检查管道各种附件。
6、合理调节水量。
7.5工程管理设施
根据有关规定，参考类似工程，根据工程的实际情况，工程管理设施主要有：
1、工程观测设施：
根据本供水工程的规模、 工程等级等实际情况，本次设计观测项目和配套工程观测设备如下：
水质观测：每周对库区原水、滤后清水池内净水、供水区用水户出水等三处的水质进行观测和常规水质化验(十一项)。
上述观测项目所需配备的观测仪器如下：常规水质化验仪器一套。
2、交通设施
根据本工程的工程管理情况和所在的地理位置，可利用施工道路作为运行管理的交通道路，应加强维护和保养。交通工具需另置运行管理交通工具：工程抢修工具车1辆，管线巡查摩托车1部。
3、通讯设施
为保证净水厂与外部的联系良好，能够及时上报水情、雨情等情况和接收上级命令，方便管理，必需有对外通讯设施。在净水厂安装程控电话1部；为方便管道的巡查和听漏工作，配置无线电对讲机2部。
4、信息采集设施
建立现代化的信息采集系统，利用投资配备水质监测预报系统，并与县城水压监测中心相连。
表7—1 麻陂镇坳头村供水工程管理设施表
管理设施
单位
净水厂(厂部)
管道
合计
常规11项水质化验仪器
套
1

1
管道巡查摩托车
部

1
1
程控电话机
部
1

1
8 施工组织设计
8.1施工场地总布置
本工程施工共分三个施工区。
1、岭顶小组施工区。
岭顶小组与镇自来水管网，各处施工停留的时间较短，流动性较大，因此不必设置固定施工期生产、生活设施，供水管工区沿线流动设立工段。
2、桥塘小组施工区。
桥塘小组与镇自来水管网，各处施工停留的时间较短，流动性较大，因此不必设置固定施工期生产、生活设施，供水管工区沿线流动设立工段。
3、五栋屋小组施工区。
五栋屋小组与镇自来水管网，各处施工停留的时间较短，流动性较大，因此不必设置固定施工期生产、生活设施，供水管工区沿线流动设立工段。
4、上书房小组施工区。
上书房小组与镇自来水管网，各处施工停留的时间较短，流动性较大，因此不必设置固定施工期生产、生活设施，供水管工区沿线流动设立工段。
5、松岭小组施工区。
松岭小组与镇自来水管网，各处施工停留的时间较短，流动性较大，因此不必设置固定施工期生产、生活设施，供水管工区沿线流动设立工段。
6、赖屋小组施工区。
赖屋小组与镇自来水管网，各处施工停留的时间较短，流动性较大，因此不必设置固定施工期生产、生活设施，供水管工区沿线流动设立工段。
7、横龙小组施工区。
横龙小组与镇自来水管网，各处施工停留的时间较短，流动性较大，因此不必设置固定施工期生产、生活设施，供水管工区沿线流动设立工段。

表8-1 施工临时设施规划表
临时设施
单位
岭顶小组施工区
桥塘小组施工区
五栋屋 小组施工区
上书房小组施工区
松岭小组施工区
赖屋小组施工区
横龙小组施工区
合计
施工仓库
平方
50
50
50
50
50
50
50
350
施工工棚
平方
50
50
50
50
50
50
50
350
8.2施工条件
1、对外交通。
工程对外交通方便，各供水点均有乡村砼公路连通。供水干管沿现有山坡、小山路路边铺设，供水支（分支）管沿现有小公路路边铺设，部分工段需修筑临时施工便道。
其他对外交通，材料运输量不大，因此施工期间仅需对原道路养护，保证手扶拖拉机等小型运输工具到达，小型运输工具无法一次到达的，可进行人工二次倒运。
2、施工用电。
本工程施工用电可以从附近村民引线至施工地。用电相对方便；供水管道安装施工用电量较小，均采用小型移支式柴油发电机供电。
3、施工用水。
施工用水可从山坑及溪沟中取用，其余管线施工因施工用水量较小，可在附近溪沟中提取。
8.3建筑材料
本工程主要材料为PVC-U环保给水管，其余材料用量极少。
8.4建筑物施工
1、管道安装。
管道安装和试压执行国标GB50268—97
