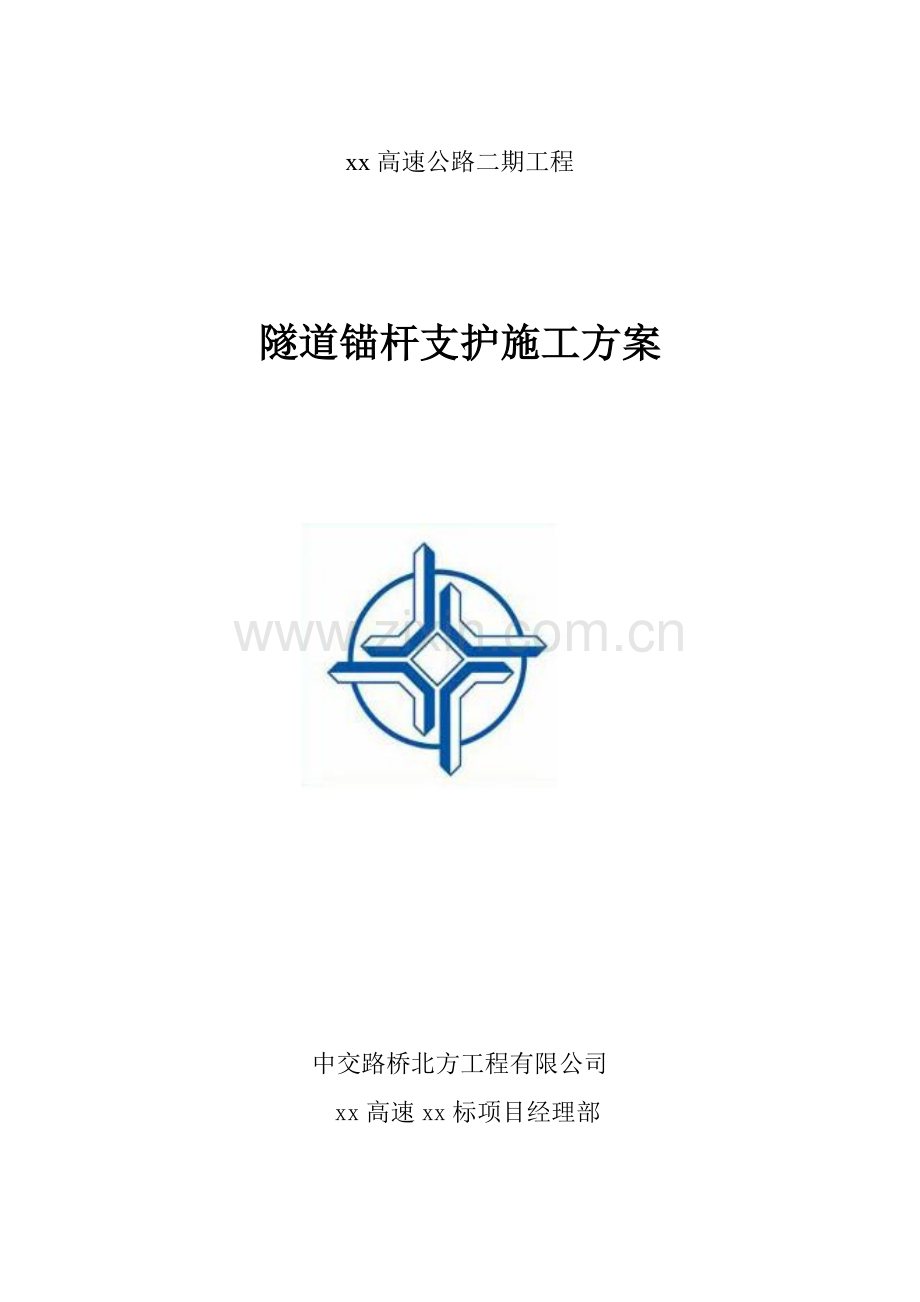

xx高速公路二期工程

隧道锚杆支护施工方案

中交路桥北方工程有限公司
xx高速xx标项目经理部

目 录
一、编制依据 1
二、工程概况 1
三、施工方案 1
四、施工质量要求标准 5
五、机械设备及人员配备 5
六、质量、安全、环保和职业健康保证措施 6
七、施工进度计划及保证措施 8
附图 9

一、编制依据
1.1、xx高速公路二期工程xx合同段两阶段施工图设计图纸，总监办下发的文件和要求。
1.2、《公路隧道施工技术规范》（JTJ042-94）
1.3、《公路工程施工安全技术规范》（JTJ076-95）
1.4、《公路工程质量检验评定标准》（JTG F80/1-2004）
1.5、《公路工程国内招标文件范本》（2003年版）。
1.6、现场踏勘及调查了解的施工环境、条件等。
1.7、xx省高速公路《隧道施工标准化指南（试行）》。
二、工程概况
xx隧道位于xx境内。左洞进口桩号为ZKxx+xxx，设计标高为x米，出口桩号为ZKxx+xxx，设计标高为x米，长x米，纵坡采用-2.55%；右洞进口桩号为YKxx+xxx，设计标高为x米，出口桩号为YKxx+xxx，设计标高为x米，长x米，纵坡采用-2.67%。隧道洞身左右洞均位于R=2500米曲线上，隧道为双向六车道分离式隧道。
隧道建筑界限：行车道宽度为3×3.75m，左侧向宽度为0.5m，右测向宽度为1.0m，左侧设检修道宽0.75m，右侧设检修道宽1.0m，净高5m。
本隧道结构按新奥法原理设计，采用复合式衬砌，以锚杆、钢筋网片、湿喷混凝土、钢拱架等为初期支护，大管棚、超前注浆小导管、超前锚杆等为施工辅助措施，充分调动和发挥围岩的自承能力。其中锚杆支护中：Z5-1及Z5-1(b)型支护系统锚杆采用3.5米长Φ22组合锚杆，1.0×0.8米间距梅花形布置；Z4-1(b)型支护采用3.5米长Φ22螺纹钢筋全长粘结水泥药卷锚杆，1.0×1.0米间距梅花形布置；Z3型支护采用3.0米长Φ22螺纹钢筋全长粘结水泥药卷锚杆，1.2×1.2米间距梅花形布置；Z2型支护局部破碎段设Φ22水泥药卷锚杆。
三、施工方案
应整平，并使钻孔方向与岩面垂直；锚杆孔径符合设计要求。所有锚杆都必须安装垫板，当锚杆不垂直岩面时用垫片调整，垫片密贴岩面，锚杆安装后外露长度不超过100mm。
1、Z5-1及Z5-1(b)型支护系统锚杆采用组合Φ22螺纹钢筋、R25中空锚杆通过连接套连接组合构成杆体，并与锚头、排气管、垫板等组合构成组合式锚杆整体 1.1、施工准备
1.1.1、根据地质及设计图进行注浆配合比设计及试验。
1.1.2、按设计图加工制作组合式锚杆半成品，如连接主杆体、装好锚头、排气管等。
1.2、钻孔、安装锚杆
测量中线、标高，画出开挖轮廓线，并在掌子面上标出锚杆孔位，用锚杆机或风动凿岩机钻孔，用高压风将孔内杂物吹净；在合格的锚孔中插入装好锚头、排气管的锚杆，安装止浆塞、垫板、螺母。
1.3、注浆
水泥浆液在拌和机内搅拌，并在注浆过程中不停搅拌。水灰比控制在0.45～0.5，注浆压力控制在0.3～0.8Mpa。浆液由出浆口注入，锚孔内空气由排气管排出，当排气孔中有浆液流出时结束注浆。
止浆塞采用可记忆止浆塞，把注浆过程中的相应参数如孔口压力、注浆量、注浆日期等存储起来，在施工结束后可随时采用数据采集仪采集数据，以判断注浆是否达到要求。
1.4、组合式锚杆施工注意事项
1.4.1、锚杆安装中须特别注意保护好排气管，保证排气管顺直，排气通畅。
1.4.2、因中空锚杆为注浆盲区，固中空锚杆段表面采用热镀锌处理，以防锈蚀。
1.4.3、配制水泥浆液时，严防杂物混入，在进入注浆泵之应进行过滤。
1.4.4、配制好的浆液应在规定时间内注完，随配随用。
1.5、组合式锚杆施工工艺见下图
不合格
注浆配比设计与试验
测量布孔
凿岩机或锚杆机钻孔
清孔，成孔检查
组合式锚杆安装
注浆
注浆检查
下道工序
组合式锚杆加工制作
材料准备
浆液配制
合格

2、Z4-1(b)型支护系统锚杆采用Φ22全粘接药卷锚杆2.1、锚杆将根据设计图现场制做，按设计布置钻孔，用高压风将孔内杂物吹净。
2.2、将水泥药包放入水中泡至软而不散时取出，然后用工具将药包推入孔内塞满至孔深1/3~1/2处，中途药包不得破裂。
2.3、打入锚杆，锚杆杆体应注意旋转，使药包充分搅拌，以锚杆达孔底且孔口有浆液流出为止。锚杆插入时不得偏斜或脱落，安设杆体后立即安装垫板并拧紧螺帽。2.4、水泥药卷锚杆施工工艺见下图：3.1、打孔前做好量测工作，严格按设计要求布孔并做好标记，打孔偏差不大于±50mm；锚杆孔的孔轴方向满足施工图纸的要求，操作工把凿岩机钻杆的位置摆好并用定位块将其稳固地顶在岩面上。
3.2、锚杆孔深、间距和锚杆长度、根数均要符合设计及规范要求。孔深偏差值不大于±50mm。
3.3、用高压风冲洗、清扫锚杆孔，确保孔内不留石粉，不得用水冲洗钻孔。
锚杆孔径符合设计要求，允许偏差控制在0～＋20mm之间。
锚杆安设后不得随意敲击，其端部3天内不得悬挂重物。
四、施工质量要求标准
1、基本要求
1.1、锚杆的材质、类型、质量、规格、数量和性能必须符合设计和规范的要求。
1.2、锚杆插入孔内的长度不得短于设计长度的95%。
1.3、组合锚杆的注浆强度不小于设计和规范要求，锚杆孔内灌浆密实饱满。
1.4、锚杆垫板应满足设计要求，垫板应紧贴围岩，围岩不平时要用M10砂浆填平。
1.5、锚杆应垂直于开挖轮廓线布设。
2、外观鉴定
钻孔方向应尽量与围岩和岩层主要结构面垂直，锚杆垫板与岩面紧贴。
3、实测项目
项次
检查项目
规定值或允许差
检查方法和频率
1
锚杆数量(根)
不小于设计
按分项工程统计
2
锚杆拔力(KN)
28d拔力平均值≥设计值，最小拔力≥0.9设计值
按锚杆数1%且不小于3根做拔力试验
3
孔位(mm)
±50
尺量：检查锚杆数的10%
4
钻孔深度(mm)
±50
尺量：检查锚杆数的10%
5
孔径(mm)
符合设计要求
尺量：检查锚杆数的10%
五、机械设备及人员配备
机械设备及人员配备见下表：
项 目
型 号
单位
数 量
备注
支护作业班

人
x
熟练工人
开挖台车
自制

x

空压机
22M3
台
x
性能良好
注浆机

台
x
性能良好
风动凿岩机

台
x
性能良好
锚杆机

台
x
性能良好
六、质量、安全、环保和职业健康保证措施
1、质量保证措施
1.1、建立完善的质量管理体系及质量保证体系
项目成立以项目经理和总工程师为核心的TQC领导小组， 建立严格的质量承包责任制，同经济挂钩，加强对工程质量的全面管理的指导。建立质量检查机构，制定严格的工程质量内部监理制度，严格执行自检、互检与专业检查相结合的质量“三检”制度和工前试验、工中检查、工后检测的试验工作制度。质量工程师行使质量一票否决权，项目经理、总工程师对质量工作全权负责。
1.2、严格实行质量责任制
实行项目经理、总工、各级技术人员及工班负责人对工程质量负相应责任，层层签订质量终身责任书，做到责任落实到位、责任落实到人，从而提高全员的质量意识。坚决做到奖优罚劣，规范化施工，实行持证上岗。使各级参建人员在实施组织指挥施工中始终坚持“质量第一”的方针，确保工程质量。
1.2.1、实行施工质量责任挂牌制，注明管理者、操作者，谁施工谁负责。
1.2.2、严格材料采购，检验制度，无检验材料严禁进入全体工程。
1.2.3、坚持施工过程的三检制度，做到“检查上道工序，做好未班工序，服务下道工序”。
1.2.4、工序间实行质量否决制，确保每道工序100%合格。
1.3、施工控制中的技术保证
1.3.1、施工前，施工技术负责人组织技术人员和施工管理人员仔细阅读设计文件，了解设计意图，明确施工技术重点、难点，认真进行技术交底，交方法、交工艺、交标准。
1.3.2、严格测量放线工作，断面测量要求准确、及时，做到正确指导施工。
1.3.3、锚杆规格、尺寸及锚固材料应符合设计要求，布置合理。
2.安全保证措施
2.1、建立安全保证体系
项目设立安全管理机构，建立现场安全监督、检查小组，针对工序特点，进行安全交底，严格执行项目经理部安全保证体系的有关规定，经理部与每个作业人员签订安全生产责任书。
2.2、安全教育和培训
2.2.1、对新进场的工人进行安全生产的教育和培训，考核合格后，方准许其进入操作岗位。
2.2.2、对主要作业工人，进行专门的安全操作培训。
2.2.3、在采用新工艺、新方法、新设备或调换工作岗位时，对工人进行新操作方法和新工作岗位的安全教育。
2.2.4、设立每周一次的安全活动日，在班前班后会上检查安全生产的活动情况，并对职工进行经常性的安全教育和安全宣传活动。
2.3、落实安全责任制，制定安全管理的各项规章制度
建立健全各项安全生产的规章和管理制度，体现“全员管理、安全第一”的基本思想，明确安全生产责任，做到职责分明，各负其责。施工中除操作人员本身加强各种安全措施外，经理部也将加大检查力度，搞好各方面的协调工作，坚决杜绝各种事故的发生。严格执行施工安全操作规程。
2.4、各项安全技术措施
2.4.1、施工操作人员进入现场时必须佩戴安全帽，施工前，应认真检查和处理作业段的危石，施工机具应布置在安全地带。
2.4.2、现场施工配置专职安全员，负责现场的安全管理工作，施工中应不间断地观察围岩变化及地质的变异情况，预防突发事故的发生。
2.4.3、对各种施工机具要定期进行检查和维修保养，以保证使用的安全，所有施工机械由专人负责，其他人不得擅自操作。
2.4.4、在设备显著位置悬挂操作规程牌，规程牌上标明机械名称、型号种类、操作方法、保养要求、安全注意事项及特殊要求等。
2.4.5、锚杆钻孔施工用的工作台架应牢固可靠，并应设置安全栏杆；向锚杆孔注浆时，注浆罐内应保持一定数量的砂浆，以防罐体放空，砂浆喷出伤人；处理管路堵塞前，应消除罐内压力。
3、环保和职业健康保证措施
3.1、建立健全管理组织机构。工地成立以项目经理为组长，各业务部室和生产班组为成员的文明施工和环保管理组织机构。
3.2、加强教育宣传工作，提高全体职工的文明施工和环保意识。
3.3、制定各项规章制度，并加强检查和监督。
3.4、加强文明施工管理，合理布置施工场地，合理放置各种施工设施。
3.5、在施工区和生活区设置污水处理系统，不将有害物质和未经处理的施工废水直接排放。并备有临时的污水汇集沉淀设施，过滤施工、生活排水。
3.6、注浆作业人员应配戴防尘口罩等用具；施工操作人员的皮肤应避免与速凝剂等直接接触，。
3.7、对空压机、柴油机等安装防漏油设施，对机壳进行覆盖围护，对油料库、库房地、墙面做防渗漏处理，避免漏油污染。
隧道洞口污水处理示意图
七、施工进度计划及保证措施
1、工期目标

序号
桩号
计划施工时间
备注
1
ZKxx+xxx~+xxx
xx年xx月xx日～xx月xx日
左洞
3
YKxx+xxx~+xxx
xx年xx月xx日～xx月xx日
右洞

附图1
质量保证体系图

总工程师：xxx

项目经理：xxx

内部监理：xxx

生产副经理：xxx
副总工程师：xxx

工程部：xxx
质检部：xxx
测量组：xxx
试验室：xxx
工 区：xxx
工 区：xxx
经营部：xxx
机材部：xxx

附图2、
安全保证体系图

项目经理：xxx

项目书记：xxx

安保部长：xxx
xxxzhanzhangzhangzhiming

总工程师：xxx
副总工程师：xxx
生产副经理：xxx

工程部：xxx
质检部：xxx
测量组：xxx
试验室：xxx
安保部：xxx
工 区：xxx
工 区：xxx
办公室：xxx

隧道安全员
隧道安全员

附图3
环境保证体系图

项目经理 xxx

书记 xxx

总 工： xxx
生产副经理：xxx
副总工： xxx

经营部： xxx
机材部： xxx
试验室： xxx
综合办： xxx
工 区： xxx
工程部： xxx
工 区： xxx
