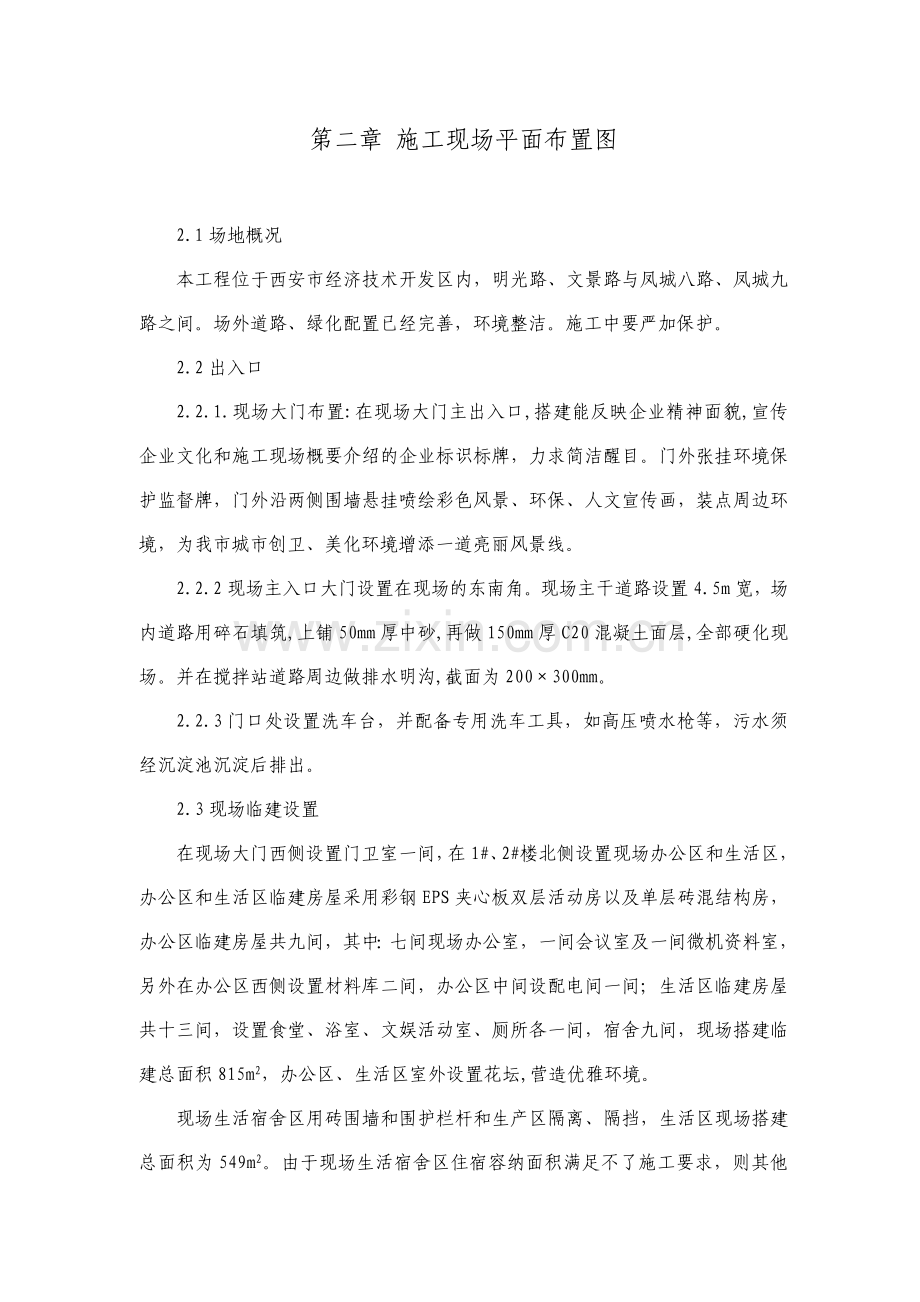

第二章 施工现场平面布置图

2.1场地概况
本工程位于西安市经济技术开发区内，明光路、文景路与凤城八路、凤城九路之间。场外道路、绿化配置已经完善，环境整洁。施工中要严加保护。
2.2出入口
2.2.1.现场大门布置:在现场大门主出入口,搭建能反映企业精神面貌,宣传企业文化和施工现场概要介绍的企业标识标牌，力求简洁醒目。门外张挂环境保护监督牌，门外沿两侧围墙悬挂喷绘彩色风景、环保、人文宣传画，装点周边环境，为我市城市创卫、美化环境增添一道亮丽风景线。
2.2.2现场主入口大门设置在现场的东南角。现场主干道路设置4.5m宽，场内道路用碎石填筑,上铺50mm厚中砂,再做150mm厚C20混凝土面层,全部硬化现场。并在搅拌站道路周边做排水明沟,截面为200×300mm。
2.2.3门口处设置洗车台，并配备专用洗车工具，如高压喷水枪等，污水须经沉淀池沉淀后排出。
2.3现场临建设置
在现场大门西侧设置门卫室一间，在1#、2#楼北侧设置现场办公区和生活区，办公区和生活区临建房屋采用彩钢EPS夹心板双层活动房以及单层砖混结构房，办公区临建房屋共九间，其中：七间现场办公室，一间会议室及一间微机资料室，另外在办公区西侧设置材料库二间，办公区中间设配电间一间；生活区临建房屋共十三间，设置食堂、浴室、文娱活动室、厕所各一间，宿舍九间，现场搭建临建总面积815m2，办公区、生活区室外设置花坛,营造优雅环境。
现场生活宿舍区用砖围墙和围护栏杆和生产区隔离、隔挡，生活区现场搭建总面积为549m2。由于现场生活宿舍区住宿容纳面积满足不了施工要求，则其他施工人员生活区安排在场外，离现场500米远的盐西村两-三层砖混结构民房安排居住，住宿条件良好。所有生活区域均设专人负责管理。
生产区临建工棚共九间：现场2#、3#楼中间靠西侧设置木工车间一间，东侧设置钢筋棚一间，以及对焊棚、钢筋堆场；1#、2#、3#楼东西两侧及南侧设置钢化堆场。后期装修阶段现场东面设置水泥库一间，砂浆搅拌站、砂石堆场等，北边设置砖堆场，生产临建搭建面积为183.6m2，搭建结构采用钢管柱、钢屋架、柃条、彩钢板工棚。
现场临建设施明细见表2-1、表2-2。
2.3.1生产临建一览表 表2-1
序号
名 称
面积
规格数量
1
现场办公室
296㎡
7.15×20.7×2m
2
配电室
7.5㎡
2.5×3m
3
门卫房
11.9㎡
3.45×3.45m
5
养护室
19.47㎡
3.3×3m
6
库 房
39.6㎡
6×6.6m
7
水泥库
39.6㎡
6×6.6m
8
木工棚
36㎡
6×6m
9
砂浆机棚
36㎡
6×6m
10
钢筋棚
72㎡
6×12m
2.3.2生活临建一览表 表2-2
序号
名 称
面积
规格数量
1
职工宿舍
296㎡
7.15×20.7×2m
2
食 堂
29.7㎡
4.5×6.6m
3
饭 厅
59.4㎡
9×6.6 m
4
锅炉房
9.9㎡
3.3×3 m
5
澡 堂
21.8㎡
3.3×6.6m
6
厕 所
23.76㎡
3.3×7.2m
2.4现场堆料
2.4.1.砂石堆场设置在砂浆搅拌站的附近，堆放整齐，并在堆场两端设置砖墙围挡。砖堆场设置在施工电梯井架的附近，方便施工运输。以上均采用砼面层硬化场坪。
2.4.2.钢筋堆放、加工场布置在施工东侧。模板及周转设施料，尤其是主体施工用大模板堆放场地布置在场地东西两侧以及1#、2#、3#楼南北侧，钢筋、模板等设施料堆放、加工场地均采用硬化场坪。
2.4.3.现场堆场：水泥贮存在水泥库中，门窗、木材、板材、地砖、墙砖、玻璃等存放在建筑物楼层内。
2.4.4.油漆、防水卷材、防水涂料、外墙涂料等挥发性易燃、易爆材料存放在库房内。
2.5砼输送泵、搅拌站布置
当主体结构施工时在现场栋号间设置HBT60A型混凝土输送泵（地泵）一台，满足砼流水施工；砂浆搅拌采用JSJ500型搅拌机一台，砂浆搅拌站搭建专用工棚，采用钢管柱，钢檩条、双面夹芯彩钢板、单层结构。为了加强防噪音、防尘效果，在工棚双面夹芯彩钢板内侧粘贴专用隔音布和隔音板，并采用带有空气过滤网的排风机定向排气。
2.6塔吊、电梯设置
塔吊设置：1#——2#、3#楼中间安装QT40塔吊1台。
施工吊篮：在1#、2#、3#楼的中间各设置一台SBD200/200型施工吊篮。
2.7临时用电
2.7.1临时用电方案
1.由甲方提供的电源（现场6#楼北面）引入配电房，沿现场四周及道路侧边暗敷，并引入各用点处，生活区线路沿临建房屋外檐采用明设。
2.供配电采用TN-S接零保护系统，三级配电二级保护，PE线与N线严格分开使用，接地电阻不大于4Ω，漏电保护额定漏电动作电流不大于30mA, 额定漏电动作时间不大于0.1S。
3.送电顺序为：总电源---总配电箱---一级分配电箱---二级分配电箱---开关箱（末端）---用电机具；断电顺序相反。
4. 一级分配电箱总空气开关为250A，二级分配电箱总空气开关为100-200A，开关箱（末端）总断路器容量为60A。
5.高层施工阶段，在楼梯间设置36V低压照明，利用结构埋管穿线，底层设置安全变压器，每楼层设置低压灯泡照明。
2.7.2施工用电计算
1. 施工机械额定功率表
序号
机械名称
规格型号
台数
额定功率(kw)
1
塔吊
QT40
2
33kw×2
2
施工吊篮
SCD200/200
3
11.5kw×3
3
砼输送泵
HBT60A-1813-90S
1
45kw
4
钢筋弯曲机
GW40A
2
3KW×2
5
钢筋调直机
GT4/10A型
1
11KW
6
钢筋切断机
CQ40A
2
5.5KW×2
7
闪光对焊机
UN1-100型
1
21KVA
8
圆 锯
MJ104
2
4.5KW
9
木工多用刨
MB40
1
15KW
10
交流电焊机
BX3-300
3
30.9KW×3
11
交流电焊机
BX2-300
2
22.5KW×2
12
打夯机
HW-20
2
3KW×2
13
灰浆搅拌机
HJ250
2
3KW×2
14
空气压缩机
0.6/7-A
1
5KW
15
套丝机
QT2-4
1
2.5KW
16
电动试压泵
4BA-8A
1
22KW
2.施工用电计算
电动机总额定功率ΣP1=303.4KW,对焊机等总容量ΣP2=240KVA，照明、生活用电按生产用电10%计。
P=1.05（K1·ΣP1/cosφ＋K2·ΣP2）×1.1
=1.05（0.6×303.4/0.7+0.6×240）×1.1
=466.7KVA
变压器选择：施工现场峰值用电量＜变压器额定容量=495KVA
故现场需要设置额定容量大于495KVA变压器方能基本满足施工要求。
3.导线选择
1）因场地狭小，由变压器至施工总配电房，以及由项目部配电房至各二级配电箱全部采用聚氯乙烯绝缘五芯电力电缆（铜芯），设置TN-S接零保护系统。全部电缆穿管，埋地暗敷距地面不少于300㎜。

TN-S系统示意图 图2-1

漏电接线示意图 图2-2
2）变压器至施工总配电房的线径选择为：
I=K×P/V3×U×cosφ=0.7×466.7×1000/1.732×380×0.7=709A
查表应选择主线芯为：300㎜2电缆敷设，考虑到电缆的重复使用效能，实际施工中选用多股75mm2和50mm2铜芯电缆，能满足施工要求，明敷电缆外穿PVC管做保护，PVC管内径为100MM。
3）临时用电布置
全现场共分五路供电回路：
1号回路负责两台QT40塔吊一级分配电箱供电；
2号回路负责QT40塔吊一级分配电箱供电；
3号回路负责作业层施工用电、模板加工、施工电梯等；
4号回路负责钢筋制作、砂浆搅拌站一级分配电箱供电；
5号回路负责现场、办公、生活区照明一级分配电箱供电。
2.8施工临时用水
水源由甲方提供，绕东侧、北侧暗敷，埋至地下50cm处，作为施工用水源，用管道引至各需要水点，详见施工临时用电用水布置图。凡设水龙头的供水点，必须设集水池，废水应排入下水沟渠，工地全现场设两个消防栓，木工棚及木工材料堆场、库房、办公、生活区及楼内按要求容积摆放干粉灭火器。
2.8.1施工用水计算
1.施工用水
K1＝1.1 K2＝1.5
砼养护: Q1＝160m3 砖墙: Q1＝70m3 抹灰: Q1＝30m3
q1＝K1∑Q1N1K2/(8×3600)
＝1.1×(160×300+70×200+30×30)×1.5/(8×3600)
＝3.60（L/s）
2.生活用水
(按现场施工高峰期人数400人计算)每人每天用水量定为20L
K2＝2.0
q2＝Q2N2K2/(8×3600)
＝400×20×1.4/(8×3600)
＝0.389（L/s）
3.消防用水
q3＝10L/s(根据规定及消防用水定额)
4.总用水量(Q)
q1＋q2＝3.6＋0.389＝3.99L/s＜q3＝10L/s
则总用水量：Q＝10L/s
2.8.2供水管径选择
取V＝2.5m/s
D＝
＝
＝0.071（m）
选用管径DN75﹥71㎜，满足施工用水量。
附图: 白桦林居阳光谷1#、2#、3#楼工程施工临时水、电平面布置图
2.9安全防护通道
由于本工程施工场地小，造成施工生产、生活区域，以及施工主要道路距离楼层太近，不安全隐患发生频率较大，所以本工程施工过程中对楼层外场内区域的安全防护致关重要。本工程安全防护通道主要设置在1#、2#楼北侧，以及3#楼东侧，采用钢管支柱、钢管檩条，双层双向平面防护。楼层东西两侧自三层楼层外设置悬挑钢支架防护，钢支架支点及拉接点均安装在楼层外墙外侧，在三层底部设置。
安全防护通道入口张挂安全标志、标语，通道内侧设置安全照明，并且张挂安全宣传标语等；通道顶棚为防水布、60厚松木板材一道，多层板一道。
附图：安全通道示意图（图2-3），安全防护示意图（图2-4）。
2.10施工现场监控系统布置
为了提高施工现场安全、保卫能力，杜绝一切可能突发的安全、保卫隐患。对施工现场进行全方位的实时监控。本工程现场使用西安天歌信息科技有限公司的《TG施工现场数码视频监控系统》。本系统采用“PC（工控机）+视频卡+监控软件”的数字录像系统，以多媒体计算机作为硬件平台，采用国际上先进成熟的技术，将建筑工程项目管理多元化的事务结构化、模块化、网络化，形成一个有机整体，在实现其强大监控能力的同时，实现施工管理的高度智能化。能够满足项目部对施工现场实施全天候、全方位、多角度监视的要求。本工程采用4个监控视频头，在塔吊塔顶以及大门出入口处布点，对全现场进行有效监控。随时对工程进展情况、施工进度、作业情况、施工现场状况等数据、图像信息进行实时捕捉、编辑分析，并进行信息备份及实时数字录像的功能。
附图: 白桦林居阳光谷1#、2#、3#楼工程施工监控平面图
2.11施工平面图
见白桦林居阳光谷1#、2#、3#楼工程施工平面图

安全通道示意图 图2-3

安全防护示意图 图2-4
