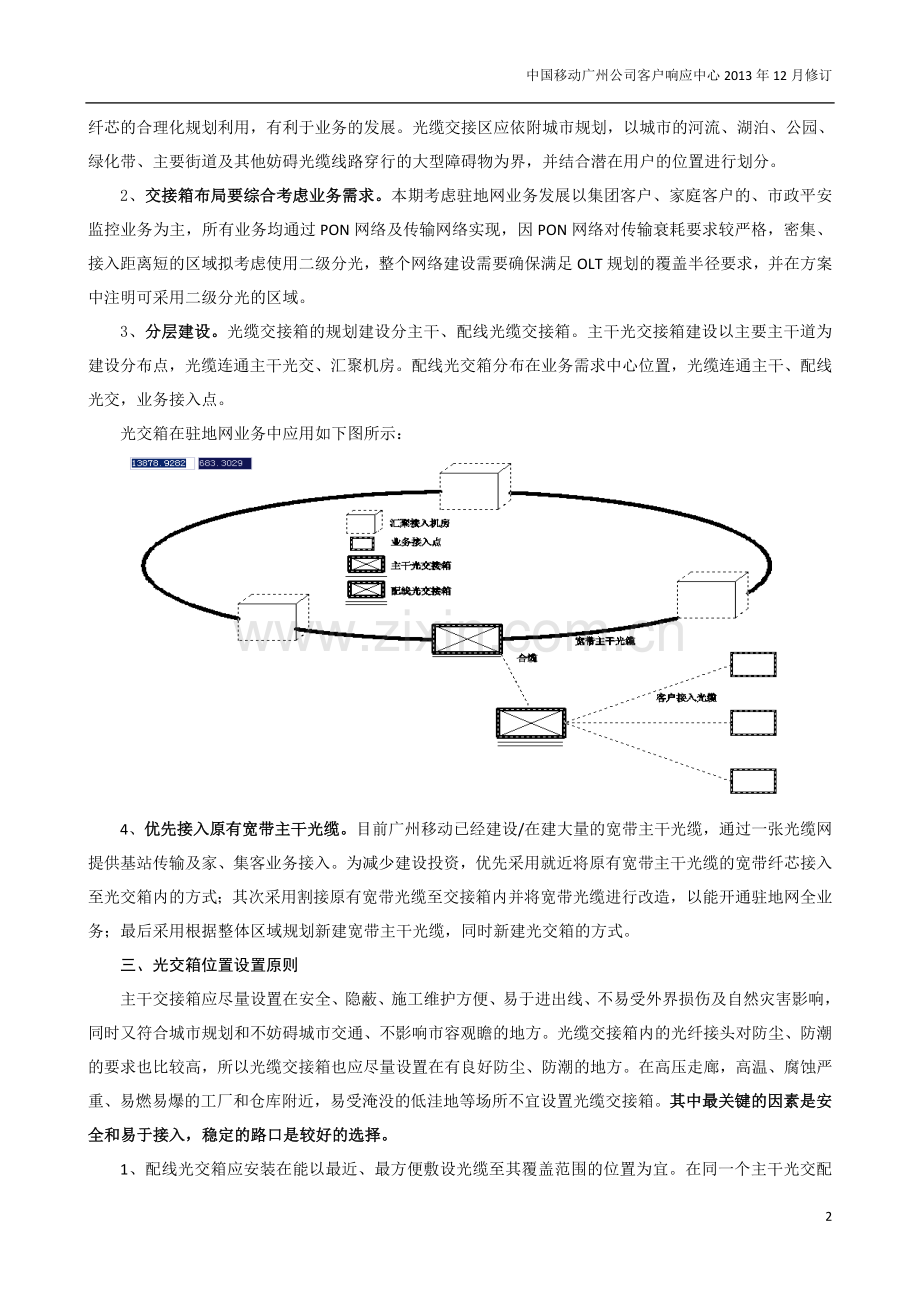

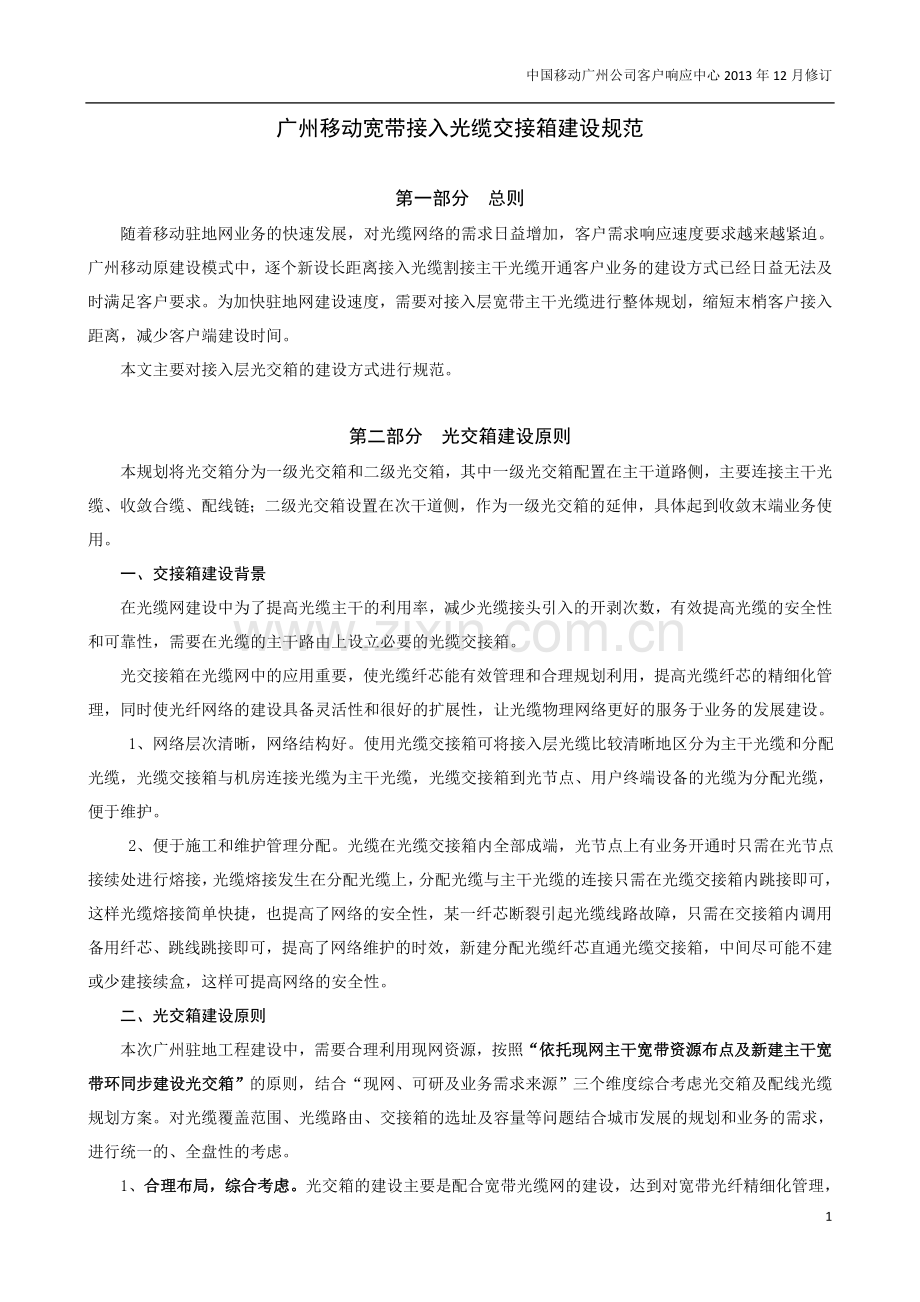

广州移动集家客光缆交接箱建设规范.doc_第1页
第1页 / 共12页
广州移动集家客光缆交接箱建设规范.doc_第2页
第2页 / 共12页


点击查看更多>>
资源描述
中国移动广州公司客户响应中心2013年12月修订 广州移动宽带接入光缆交接箱建设规范 第一部分 总则 随着移动驻地网业务的快速发展,对光缆网络的需求日益增加,客户需求响应速度要求越来越紧迫。广州移动原建设模式中,逐个新设长距离接入光缆割接主干光缆开通客户业务的建设方式已经日益无法及时满足客户要求。为加快驻地网建设速度,需要对接入层宽带主干光缆进行整体规划,缩短末梢客户接入距离,减少客户端建设时间。 本文主要对接入层光交箱的建设方式进行规范。 第二部分 光交箱建设原则 本规划将光交箱分为一级光交箱和二级光交箱,其中一级光交箱配置在主干道路侧,主要连接主干光缆、收敛合缆、配线链;二级光交箱设置在次干道侧,作为一级光交箱的延伸,具体起到收敛末端业务使用。 一、交接箱建设背景 在光缆网建设中为了提高光缆主干的利用率,减少光缆接头引入的开剥次数,有效提高光缆的安全性和可靠性,需要在光缆的主干路由上设立必要的光缆交接箱。 光交接箱在光缆网中的应用重要,使光缆纤芯能有效管理和合理规划利用,提高光缆纤芯的精细化管理,同时使光纤网络的建设具备灵活性和很好的扩展性,让光缆物理网络更好的服务于业务的发展建设。 1、网络层次清晰,网络结构好。使用光缆交接箱可将接入层光缆比较清晰地区分为主干光缆和分配光缆,光缆交接箱与机房连接光缆为主干光缆,光缆交接箱到光节点、用户终端设备的光缆为分配光缆,便于维护。 2、便于施工和维护管理分配。光缆在光缆交接箱内全部成端,光节点上有业务开通时只需在光节点接续处进行熔接,光缆熔接发生在分配光缆上,分配光缆与主干光缆的连接只需在光缆交接箱内跳接即可,这样光缆熔接简单快捷,也提高了网络的安全性,某一纤芯断裂引起光缆线路故障,只需在交接箱内调用备用纤芯、跳线跳接即可,提高了网络维护的时效,新建分配光缆纤芯直通光缆交接箱,中间尽可能不建或少建接续盒,这样可提高网络的安全性。 二、光交箱建设原则 本次广州驻地工程建设中,需要合理利用现网资源,按照“依托现网主干宽带资源布点及新建主干宽带环同步建设光交箱”的原则,结合“现网、可研及业务需求来源”三个维度综合考虑光交箱及配线光缆规划方案。对光缆覆盖范围、光缆路由、交接箱的选址及容量等问题结合城市发展的规划和业务的需求,进行统一的、全盘性的考虑。 1、合理布局,综合考虑。光交箱的建设主要是配合宽带光缆网的建设,达到对宽带光纤精细化管理,纤芯的合理化规划利用,有利于业务的发展。光缆交接区应依附城市规划,以城市的河流、湖泊、公园、绿化带、主要街道及其他妨碍光缆线路穿行的大型障碍物为界,并结合潜在用户的位置进行划分。 2、交接箱布局要综合考虑业务需求。本期考虑驻地网业务发展以集团客户、家庭客户的、市政平安监控业务为主,所有业务均通过PON网络及传输网络实现,因PON网络对传输衰耗要求较严格,密集、接入距离短的区域拟考虑使用二级分光,整个网络建设需要确保满足OLT规划的覆盖半径要求,并在方案中注明可采用二级分光的区域。 3、分层建设。光缆交接箱的规划建设分主干、配线光缆交接箱。主干光交接箱建设以主要主干道为建设分布点,光缆连通主干光交、汇聚机房。配线光交箱分布在业务需求中心位置,光缆连通主干、配线光交,业务接入点。 光交箱在驻地网业务中应用如下图所示: 4、优先接入原有宽带主干光缆。目前广州移动已经建设/在建大量的宽带主干光缆,通过一张光缆网提供基站传输及家、集客业务接入。为减少建设投资,优先采用就近将原有宽带主干光缆的宽带纤芯接入至光交箱内的方式;其次采用割接原有宽带光缆至交接箱内并将宽带光缆进行改造,以能开通驻地网全业务;最后采用根据整体区域规划新建宽带主干光缆,同时新建光交箱的方式。 三、光交箱位置设置原则 主干交接箱应尽量设置在安全、隐蔽、施工维护方便、易于进出线、不易受外界损伤及自然灾害影响,同时又符合城市规划和不妨碍城市交通、不影响市容观瞻的地方。光缆交接箱内的光纤接头对防尘、防潮的要求也比较高,所以光缆交接箱也应尽量设置在有良好防尘、防潮的地方。在高压走廊,高温、腐蚀严重、易燃易爆的工厂和仓库附近,易受淹没的低洼地等场所不宜设置光缆交接箱。其中最关键的因素是安全和易于接入,稳定的路口是较好的选择。 1、配线光交箱应安装在能以最近、最方便敷设光缆至其覆盖范围的位置为宜。在同一个主干光交配区内应根据市政道路的划分安装多个配线光交箱,以减少后期接入光缆的跨路敷设。 宜选位置 应避免的位置 道路内侧人行道 道路可能拓宽或维修的马路边 绿化带外侧 餐饮店边 居民区外的围墙边 偏远平民区 四周环境恶劣的区域 上图:光缆交接箱的选择位置表 设置位置1:交接箱在十字路口可根据市政的要求设置在绿化带后和靠近建筑物侧,以不影响行人和能前后开门方便维护为准(如下图)。 交接箱的设置位置图(十字路口) 设置位置2:交接箱在丁字路口(小的路口)的位置应偏离路口正面,避免可能的交通事故,也可设置在建筑物侧,偏离路口10米左右,同样不能影响行人和能前后开门方便维护。(如下图)。 交接箱的设置位置图(丁字路口或小区) 设置位置3:交接箱在潜在客户密集区域,设置在路牌、树木平行侧,或靠墙面侧,同样不能影响行人和能前后开门方便维护。(如下图)。 交接箱的设置位置图(道路中间) 2、光缆交接箱的安装位置还应考虑附近主干管道和引上资源的情况,主干管道人手井离光缆交接箱的距离不宜超过30米,光缆交接箱附近应有固定建筑物、杆路等资源,引上管道同样不宜超过30米。 3、一级光交原则上立在路的东北侧和西南侧,有利于快速直接的接入自有管道或电力管道,方便后期用户接入缆的敷设; 4、光缆交接箱基座与其他管线及建筑物的最小隔距应符合表下表要求: 光缆交接箱与其它建筑物最小净距表(米) 障碍物名称 距离 其他通信管线 0.75 埋式电力电缆 35KV以下 0.5 35KV以上 2.0 给水管 管径小于30cm 0.5 管径为30-50cm 1.0 管径大于50cm 1.5 高压石油、天然气管 1.0 热力、下水管 1.0 煤气管 压力小于3kg/cm2 1.0 压力为3-8kg/cm2 2.0 第三部分 纤芯分配原则 一、光交箱容量确定。广州市区一般情况下因区域繁荣、密集,建设室外光交箱难度较大,为避免后期光交箱容量满容需要新建光交箱重新划分区域,新建主干、配线光交箱箱体容量建议一级箱采用576芯光交箱,二级箱根据需求可选用576或288芯光交箱。 二、主干交接箱主干容量确定。主干光交箱主干光缆的确定应根据覆盖范围用户需求进行确定,并进行适度冗余。 1、集客客户商业楼宇主干纤芯需求:按照PTN预覆盖模式,一个楼宇按开通1套PTN(3套PTN组一个环)、1个2:32分光器进行计算,需要使用主干光缆芯数=2/3+1=2芯; 2、家庭客户住宅小区主干光缆需求:按照FTTH模式进行覆盖,使用2:32分光器,取30%市场渗透率,每个小区平均按10个楼梯、每梯4户、30层高进行估算,每个小区需要主干纤芯数量=10*4*30*30%/32=12芯; 3、平安广州项目主干纤芯需求:目前广州视频监控项目天河区域平均站点密度为15个/平方公里,1个光交箱按照方圆500米计算,其范围内需要1个2:32分光器可以满足需求,需要1芯主干光缆; 4、其他零星集团客户主干纤芯需求:按方圆每百米1个集团估列,占用2芯主干光缆。 5、预留纤芯:按每个光交箱12芯预留进行计算。 则:每个光交箱需要的主干光缆容量=商业楼宇纤芯需求+住宅小区纤芯需求+平安广州纤芯需求+零星集团客户纤芯需求+预留纤芯需求。 三、光交箱纤芯分配原则 考虑到主干光缆路由资源的充分利用,避免重复建设,主干光缆的布放可以根据覆盖范围的用户需求一次到位。 1、主干光缆进入光交箱的纤芯分配。采用环状组网。每个主干光交箱双向独立成端24芯主干光缆,每个主干光交箱间配置24芯公共纤芯(故进入一级光交的上行光缆芯数为96芯,实际应用可采用144芯光缆),如下图所示。 2、配线链的路由需要实地勘察,尽量采用现有管道,其次选用可行性高的新建管道方案,再次选择电力布放。 主干光交箱至配线光交箱间的合缆宜采用144芯光缆。主干光交箱侧全部成端;合缆进入二级光交箱的纤芯分配,采用链状组网。根据合缆下带二级光交的数量,每个二级光交成端的纤芯如下图所示。 第四部分 光交箱采购及命名 交接箱的使用期同网络使用期一样,通常约15~20年。高品质的室外箱体具有的高强度、抗冲击、耐腐蚀和保温隔热功效可减缓箱内外温度剧烈变化,能有效防止箱体内由于气候骤变而引起的水气凝结,从而减少凝露现象的产生,并有效地保证箱体内光器件工作环境,同时配合选用耐环境变化的光器件和设计合理的盘纤、跳线路由,能大大减少由于环境变化而产生的光器件附加衰耗的增加和光纤微弯的产生。小型化、高密度、安装灵活的特点,使交接箱可以减少室外占地面积和行人的注意,避免引起人为的破坏。 光交接箱外壳颜色采用两种:绿色和银灰色,绿化带及其他绿色类植物附近的采用绿色箱体,人行道,围墙边等采用银灰色; 交叉路口光缆交接箱的命名方式:路名+“-”+路名+“GJ”+序号或小区名+“GJ”+序号。如:华夏路-金穗路GJ01、华夏路24号GJ01 表2.6.1 交叉路口光缆交接箱命名 路名 序号 符号 字符 数字 选项 必选 必选 字符数 ≤6(汉字) ≤1 光交箱ID命名规范:光交箱ID需体现所在行政区域、路名、上联OLT信息,如华夏路-金穗路GJ01,所在区域天河,上联OLT西塔,则光交箱ID为:TH-XT-(HXL-JSLGJ01) 第五部分 施工要求 一、实施过程要求 1、设计单位在光交箱布点规划方案评审后,全部需要现场勘察定点,与施工单位一同前往勘察现场位置,立箱位置要用喷漆在地面上标注,立箱位置东南西北四个方位均要拍摄照片存档; 2、若一级光交接入移动自有管道,则需要标注出所接主干管道人手井的编号,并拍照存档; 3、设计方案需描述光交箱覆盖的楼宇,小区,商圈等业务点和预估的业务需求数量; 4、设计方案要包含描述箱体容量的大小,576或288,建议一级箱采用576,二级箱根据需求可选用576或288; 5、施工单位完成立箱工作后,也需要对箱体位置拍照,箱体对应的东南西北角方位拍照存档,并对设计方案进行后评估; 6、监理单位在箱体建立后,进行拍照验收,做好现场记录,现场监理人员必须拍照留影; 二、光交箱安装要求 1、 光交接箱成端原则: 光交接箱内光缆成端顺序从下至上,从左至右,主干光缆成端在光交箱反面,配线光缆成端在光交箱正面。 2、 光缆的固定与接地 2.1将已开剥保护好的光缆用喉箍分别将光缆及铠甲层固定在光缆固定板上,并将钢芯穿过钢芯锁杆固定(见下图); 1接地线 2钢芯锁杆 3 喉箍 4光缆固定板 2.2从钢芯锁杆固定处引出一接地线至保护地。 2.3开剥后的光纤沿光交接箱右侧的向上敷设,并将光纤用扎带固定在光交的固定孔上,要求固定的整齐美观,光纤余长在箱体内应保持自然弯曲,弯曲半径应大于37.5mm。 光纤固定孔 3、 光纤熔接 3.1 将套有扁平套管的光纤(自然弯曲,弯曲半径大于40mm)从箱体左侧的光缆绑扎板相应(和熔配模块的高度相对应)的孔中穿过自然弯曲(弯曲半径大于40mm)进入熔配模块。 3.2将单头尾纤带有光纤活动连接器的一端与适配器(适配器座可安装FC、SC、FC-SC转换等三种适配器)相连,将多股单头尾纤在配线盘内余长收容后进入收容盘熔接。如下图 3.3熔接完成后,将熔接套管(随机附件)滑到熔接点,并进行热缩,将熔接点保护起来。 3.4将热缩后的熔接套管依次卡入熔接槽块卡口内,并在熔接标示图上进行记录。冗余光纤在盘内收容,盖上盖板。 光缆挂牌 5孔堵头及子管堵塞 防火、密封、防水保护 4、 光缆挂牌及保护 4.1光缆挂牌应挂在光交接箱底座的光缆上。光交接箱内空闲的PVC管和子管应用5孔堵头及子管堵塞。 4.2光缆进光交箱处应做好防火、密封、防水保护。 5、 直熔光缆 直熔光缆从光交接箱右侧进线孔进入至光交接箱直熔盘熔接好后,再从左侧出线孔出去。直通光缆 6、 光交接箱标识 6.1在光交接箱内的所有光缆成端都必须在光交接箱侧门上做好相应的光缆工程信息资料。(书写工程信息的标识要做到能防水,保留时间长) 例如: 1-4行对应的侧门上写:南沙OLT288芯宽带主干光缆环1单项工程1-48芯主干; 5-8行上写:南沙OLT288芯宽带主干光缆环1单项工程241-288芯公共主干。 光缆工程信息标识 6.2光交接箱外喷涂标识 为配合“平安广州”视频监控项目,箱体外部需喷涂对应标识。要求如下: 文字:“公安设施”,宋体加粗,200号字 颜色:灰白色箱体使用红色,墨绿色箱体使用白色 喷涂位置:箱体正门正中央 喷涂要求整洁美观,喷涂模板应足够大,避免多余喷雾遗留箱体 (喷涂示意图) 7、 光缆交接箱的基座安装要求 7.1 根据工信部[2008]75号文和有关附件,光缆交接箱基座应采用C15混凝土浇筑制成。 7.2基座外形尺寸应比光缆交接箱的外形尺寸大100mm,以特发的“GFX98II-576”光缆交接箱为例,光缆交接箱底座为760mm(长)×660mm(宽),基座外形尺寸应为860mm(长)×760mm(宽);基座高为900mm,其中露出地面的部份高为200mm,埋在地面下的部份高为700mm;基座上预埋M12×270地脚螺钉,地脚螺钉的距离为600 mm×500mm,螺钉凸出水平高度75 mm。 7.3接入管道和交接箱连接采用φ110 PVC弯管,PVC弯管应在基座浇筑前预埋,其中,一级光交箱预埋4根φ110 PVC弯管,二级光交箱预埋2根φ110 PVC弯管,需联通电力井的光交箱则预埋1根φ110 PVC弯管。 7.4在回填原土前,基座四周表面应用1:2.5水泥砂浆抹面,要求严密、压实、不得有中空式或表面开裂现象,安装箱体后应在基座外露部份贴灰白色条形瓷砖。 7.5挖基座坑和回填土按管道专业要求执行。 光缆交接箱的基座安装要求图 8、 配套管道建筑要求 8.1从主干管道人手井连接到光缆交接箱需要新建1-4孔φ110管道(一级光交箱新建4孔,二级光交箱新建2孔,连通到电力井的光交箱则新建1孔)。 8.3当主干管道连接到光缆交接箱或光缆交接箱到引上处的管道长度超过30米时,需要在近光缆交接箱侧合适位置新建一个单页手井。 8.4光缆交接箱割接的主干位于电力井内时,光交箱安装在移动原有管井旁,并新建1孔管道至电力管井旁,并在电力管井旁新建手孔,以待后期电力放缆施工时由电力施工单位沟通管井。 9、 箱体安装要求 9.1光缆交接箱安装完毕后的箱体要横平竖直,箱体的垂直偏差应不大于3mm,箱体安装的紧固件必须牢固、安全、可靠。 9.2光缆交接箱必须设置地线,密集市区光缆交接箱地线的接地电阻应不得大于10Ω,空旷郊区光缆交接箱地线的接地电阻应不得大于5Ω。 9.3光缆交接箱底座与管道、箱体应有密封防潮措施。 12
