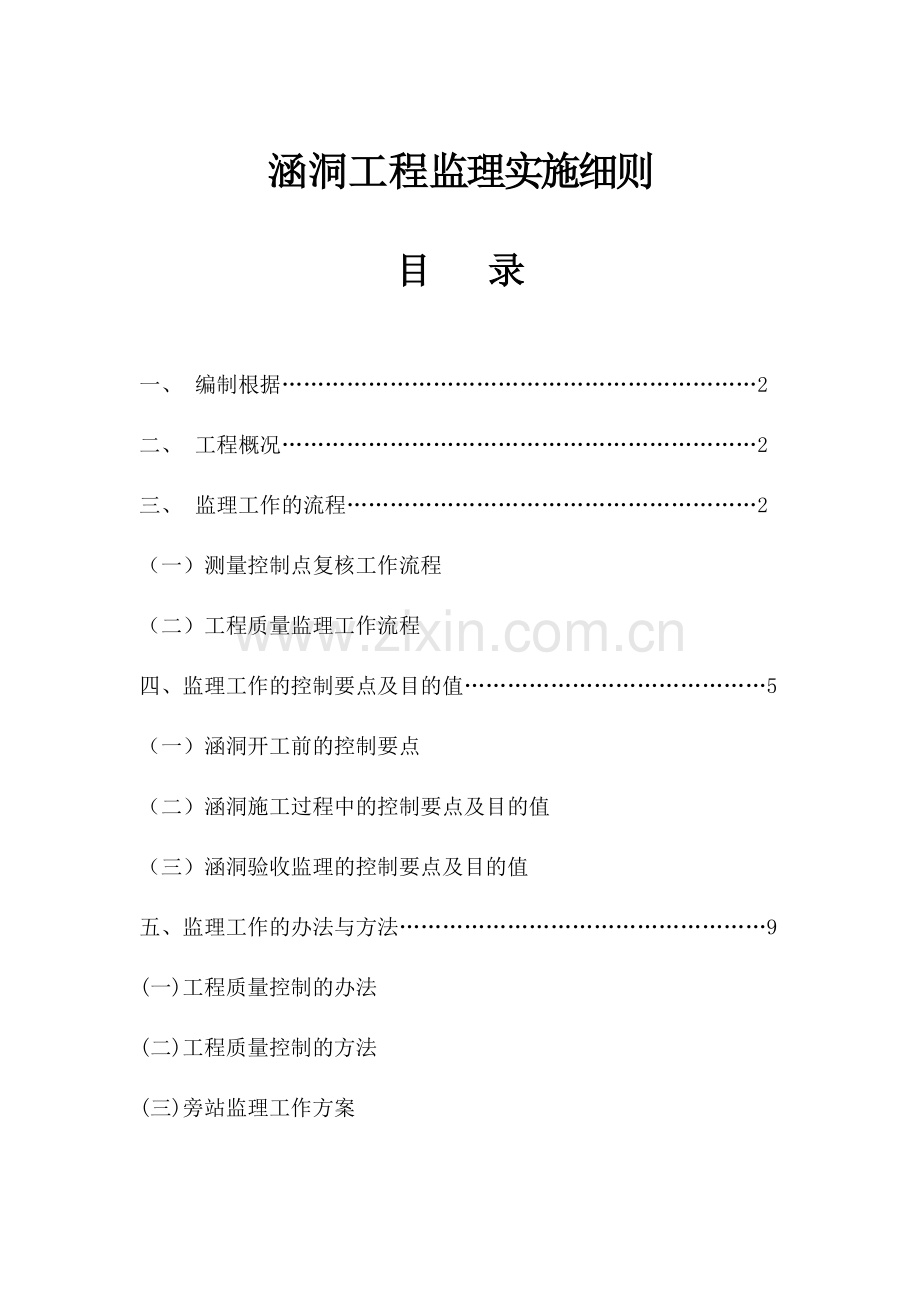

涵洞工程监理实施细则

目 录

一、 编制根据…………………………………………………………2
二、 工程概况…………………………………………………………2
三、 监理工作的流程…………………………………………………2
（一）测量控制点复核工作流程
（二）工程质量监理工作流程
四、监理工作的控制要点及目的值……………………………………5
（一）涵洞开工前的控制要点
（二）涵洞施工过程中的控制要点及目的值
（三）涵洞验收监理的控制要点及目的值
五、监理工作的办法与方法……………………………………………9
(一)工程质量控制的办法
(二)工程质量控制的方法
(三)旁站监理工作方案

一、 编制根据
1、编辑   [删除该词条]
勘察、设计文献、图纸会审纪要，已同意的监理规划
2、与本专业有关的施工验收规范、原则，有关法律、法规、规定
3、 施工组织设计、施工专项方案
二、工程概况
安庆市外环北路（机场大道—皖江大道）工程起点位于机场大道西侧500米处（K6+500）,终点位于皖江大道交口（K21+429.971）,道路全长约14.93公里。沿线设涵洞43道，其中12座圆管涵、18座倒虹吸、13座箱涵。
三、监理工作的流程

（一）测量控制点复核工作流程
测量复核准备工作
(承包单位)
控制点、水准点、平面位置测量
(承包单位)
审核测量仪器校验证书
测量成果报审
(承包单位)
现场复核
(专业监理工程师)
同意使用
(专业监理工程师)
合格
加密控制点、水准点测量
(承包单位)
现场复核
(专业监理工程师)
不合格
合格
同意使用
(专业监理工程师)
不合格

（二）工程质量监理工作流程
合格
施工准备、测量放样
施工方自检
合格
基底承载力见证明验
不合格
返工或整修
安装模板
不合格
继续清底请设计共同确认

合格
施工方按设计制作、安装模板、支撑
施工方自检
模板安装报验
监理工程师检查、复验
同意浇注砼
不合格
返工或整修
监理员旁站

合格

施工单位上报资料进行下道工序

压实度（密实度）检测
两侧同时分层、对称水平夯填
选择扎实机械
基底清渣
返工重新扎实
施工单位填料选定
取样见证送检合格
合格
不合格

四、监理工作的控制要点及目的值
（一）涵洞开工前的控制要点
1、熟悉设计的文献、掌握设计原则及施工现场的地质条件，督促施工单位根据实际状况、制订监测、加固、保护等方法。
2、现场核对其位置、方向、长度、出入口标高、与现有沟槽、道路的连接与否相符，如有不符，应按变更设计解决。
3、严格监控轴线、净间距离、水平位置。
（二）涵洞施工过程中的控制要点及目的值
1、对特殊地基上的涵洞，注意基坑开挖后基底与设计的一致性，并按规定监督施工质量。
2、现场核对基底中心轴线、方向、长（宽）度、地基承载力、出入口标高出入口的沟床应整顿顺直，铺砌工程与排水设施、道路的连接应顺直。3、3、基底验收完毕后应及时用细石混凝土打垫层。
3、浇筑底板砼时应将垃圾杂物等消除干净；浇筑涵身砼时应将底板面上垃圾杂物、砼浮渣等消除干净且在浇筑砼前用水进行湿润且无明水。
4、沉降缝端面应垂直、整洁，不得交错，填塞紧密。
5、模板及支架安装和拆除的检查必须符合规范规定。
6、钢筋原材料、加工、连接和安装的检查必须符合有关规范规定。
7、砼原料、配合比设计和施工的检查必须符合有关规范规定。
8、筑砼原材料的检查应符合施工规定，施工过程中严格按照施工配合比，控制好水灰比并做好现场监理统计。
（三）涵洞验收监理的控制要点及目的值
1、砼涵洞允许偏差和检查办法
序号
项 目
允许偏差（㎜）
检查办法
1
边翼墙、中墩距设计中心线位置
20
尺量检查不少于5处
2
墙顶、拱座顶面高程
±15
3
孔径
±20
尺量检查不少于5处
4
涵长
+100，-50
5
厚度
+10，-5
顶板、底板、边墙、盖板、拱圈各检查2处
6
涵身接头错台
10
尺量检查不少于5处
2、渡槽和倒虹吸管

渡槽的允许偏差和检查办法
序号
项 目
允许偏差（㎜）
检查办法
1
槽身轴向位置
20
测量检查不少于4处
2
槽身流水面高程
±20
3
槽梁尺寸
（1）长度
0，10
尺量检查不少于5处
（2）宽、高
±10
（3）壁厚
+10，0
4
其它构造尺寸
±20
3、倒虹吸的允许偏差和检查办法
序号
项目
允许偏差（㎜）
检查办法
1
轴线位置
20
测量检查不少于4处
2
水平管流水面高程
±20
3
水平管长度
+100，-50
尺量检查不少于2处
4
水平管内壁侧面及底面管节错台
3
尺量检查不少于5处
5
竖井尺寸
±20
6
竖井顶面高程
±20
测量检查不少于4处
4、管涵施工质量原则
项 目
设定值或允许偏差
轴线偏位（mm）
50
流水面高程（mm）
±20
涵管长度（mm）
+100、-50
管座或垫层砼强度（MPa）
在合格原则内
管座或垫层的宽度、厚度
≥设计值
相邻管节底面错台（mm）

管径≤1m
3

管径≥1m
5
5、箱涵施工质量原则
项目
规定值或允许偏差
轴线偏位（mm）
明涵20，暗涵50
流水面高程（mm）
±20
涵长（mm）
±100，﹣50
砼强度（MPa）
在合格原则内
高度（mm）
﹢5，﹣10
宽度（mm）
±30
顶板厚（mm）
明涵
+10，-0
暗涵
不不大于设计值
侧墙和底板厚度（mm）
不不大于设计值
平整度（mm）
5
6、端翼墙及附属工程
（1）混凝土端翼墙及附属工程的允许偏差和检查办法
序 号
项 目
允许偏差（㎜）
检查办法
1
端、翼墙距设计中心线距离
20
测量检查不少于4处
2
出入口流水面高程
±20
3
混凝土墙体
表面平整度
5
1m靠尺检查不少于5处
构造尺寸
+20，0
尺量检查不少于5处
4
帽石尺寸
±10
尺量检查不少于4处
（2）砌体端翼墙及附属工程的允许偏差和检查办法
序 号
项 目
允许偏差（㎜）
检查办法
1
端、翼墙距设计中心线距离
20
测量检查不少于4处
2
出入口流水面高程
±20
3
砌体墙体
表面平整度
20
1m靠尺检查不少于5处
构造尺寸
+50，0
尺量检查不少于5处
6、涵洞防水层
（1）防水层和保护层所用原材料的品种、规格、性能等必须符合设计规定。
（2）防水施工部位、构造形式、厚度、坡度和细部做法符合设计规定。
（3）保护层施工部位、构造形式、厚度、坡度和细部做法符合设计规定。
（4）防水层不得渗水。
（5）施工单位、监理单位全部检查。
7、涵背回填
（1）施工单位填料选定进行现场鉴定，与否符合设计规定，原材料实验报告。
（2）对涵洞两侧垃圾杂物去除状况进行检查。
（3）涵洞处路堤缺口填筑应在涵身构造达成设计强度后进行。
（4）填筑除符合现行《路基工程施工质量验收原则》规定外，必须从涵身两侧对称、水平、分层填筑，并碾压密实。当涵顶填土厚度超出1.0m后，方可通行大型机械。涵身两侧1m范畴的回填不得用大型机械施工，宜采用人工配合小型机械的办法夯填密实。
五、监理工作的办法与方法
(一)工程质量控制的办法
1、工程项目开工建设前的准备阶段
（1）施工环境调查，对所发现的影响质量的重大外部因素应写出评定报告及制订防止方法。
（2）熟悉监理合同，施工承包合同，认真熟悉施工图纸及有关设计阐明和技术资料，理解项目设计意图和各项技术规定，并核对全套施工图纸，若为边设计边施工，则应当对已有的正式图纸及阐明审核与否齐全、清晰，图中尺寸、坐标、标高及管线与否精确和吻合一致。核对建筑、构造、水电、通讯、设备安装等多个图纸互相有无矛盾。
（3）协助组织设计交底及图纸会审工作，对施工图审核中的疑点或差错，以监理工作联系单或专项报告形式发建设单位，并认真参加设计交底和图纸会审，深刻领略设计意图，并作好统计。
（4）审查施工单位的施工准备工作，涉及施工单位的管理机构和负责人名单，施工单位现场人员及进场计划，进场设备、机械的数量、型号、规格、完好率及进场计划，施工现场实验室及实验人员；进场施工材料的合格证，复试单，施工定位放线，并由专业监理工程师核签施工测量放线报验单。
（5）审查施工单位的施工组织设计，对施工单位编制的施工组织设计进行严格审查，以确保施工单位所采用的质量确保方法的合理性并由项目总监订立施工组织设计报审表。
2、工程项目施工阶段
（1）质量的事前控制
a对施工（总）承包单位的分包施工单位或承包商的资质进行审核，并由项目总监订立《分包单位资格报审表》。
b监督施工承包单位建立工程质量监控确保体系。
现场监理在项目开工前，规定承包单位根据工程项目的组织构造和质量规定，设立质量确保体系，提供项目有关人员的资质证书，认真审核施工分包单位的资质和能力，贯彻对分包单位的质量控制。
c熟悉图纸、规范、做好图纸会审工作。
核对全套图纸及阐明与否齐全、清晰。
根据本工程的特点，重点关注质量通病，努力进行防备。
对项目所需原材料、半成品、构配件进行质量检查，凡没有产品合格证、技术阐明书或抽检不合格者，均不得使用。
审查施工单位提交的施工组织设计，并从项目整体角度出发对其实施协调控制，提出监理意见和规定。
（2）、质量的事中控制
a协助施工单位建立和完善工序控制体系。把影响工序质量的因素都纳入管理状态。对重要工序应建立质量管理点，及时检查或审核施工单位提交的质量统计分析资料和质量控制图表。
b原材料、半成品、成品及设备监控的内容：
用于工程上的全部材料，如钢筋、水泥以及半成品、成品和多个构件等，进场时必须出具正式的合格证和材质化验单等有关技术鉴定资料，施工单位还应按有关规定进行复试检查；上述资料一并提交现场监理复核验证；否则一律不准用于工程。
进口材料及设备必须含有海关商检书。进口钢材除按规定抽样作机械性能实验外，焊接前应做化学分析实验和可焊性实验；进口水泥除含有材质证明文献外，还应做强度、安定性实验和成分分析。
冷拉钢筋，冷拨钢筋和高强度钢丝、特种钢材、构造钢材和钢筋应做焊接抽样实验，其机械性能必须符合规范规定。
由于运输或保管等因素，构件出现质量问题，应进行分析研究，采用方法解决后必须经现场监理工程师审定同意后方可使用。
加工或订购的重要材料、设备及配件应符合设计文献规定，并必须经现场监理工程师和设计代表联合签证后方可使用。
c监理工程师在接到隐蔽工程验收单后应及时做好验收工作（但应事先确保施工总承包单位在提交隐蔽工程验收前已认真做好自检工作）。在验收过程中如发现施工质量不符合设计规定，应签发监理工作联系单，必要时以监理工程师告知单的形式告知施工单位，待其整治后重新进行验收，未经复验签证一律不得进行隐蔽。
审查技术变更和会签设计变更。凡因施工因素由施工单位填写技术核定单，经监理工程师或建设单位签证同意后送交现场设计代表。经设计单位研究拟定后，订立设计修改意见。重要修改还需由设计监理工程师审核，经建设单位承认后交施工单位施工。（施工阶段）监理工程师会签有关多个设计变更，应重点针对工程质量，必要时提出书面意见向建设单位反映。
监理工程师应认真推行监督职责，进一步施工现场，达成预控为主，及时发现，早期解决，避免漏检和失检。当发生工程质量事故时，应按有关规定进行解决。
行使质量监督权，下达停工令。凡施工单位违反合同条件施工，使工程质量得不到确保时，监理工程师在征得总监理工程师的同意状况下有权指令施工单位停工整治。
坚持记好质量监理日志。认真做好统计数据解决分析，对不符合质量原则的提出报告，加以解决。
现场监理工程师每月向监理总站报送监理月报，报告本月工程进度、施工质量状况及监理重要工作和存在问题。
（3）、质量的事后控制
a按规定的质量验收评定原则和办法，对完毕的检查批、分项、分部工程及单位工程进行检查。
b工程验收程序和组织
检查批应由施工单位自检合格后报监理单位，由监理工程师组织施工单位专职质量检查员，对普通项目的检查内容和数量可根据具体状况拟定。
分项工程应由监理工程师组织施工单位分项技术负责人等进行验收，并作好验收统计。
分部工程应由监理工程师组织施工单位项目负责人和技术、质量负责人等进行验收，对于涵洞地基及基础、涉及构造安全和使用功效的分部工程进行验收时，勘察设计单位项目负责人应参加，并作好验收统计。
单位工程竣工后，施工单位应自行组织有关人员进行检查评定，并向建设单位提交工程验收报告，并作好验收统计。
建设单位收到单位工程验收报告后，应由建设单位项目负责人组织施工、设计、监理单位进行单位工程验收，并作好验收统计。
当参加验收各方对工程质量验收意见不一致时，可请铁路建设行政主管部门或其委托的质量监督部门协调解决。
c按国家及福州市现行有关工程质量验收评定原则执行。
d审核施工总承包单位提交的竣工资料和竣工图。
e整顿工程项目技术文献资料，根据国家、福州市、建设单位、我司有关规定的规定编目、建档。
3．项目保修阶段
工程竣工验收签字后转入使用保修阶段，项目监理部将委派专业监理工程师每六个月作定时回访工作，掌握项目使用状况，作好回访统计。
在回访过程中如发现因施工隐患而影响使用功效的状况，及时鉴定质量问题，督促施工单位及时进行返修，并做好返修统计工作
(二)工程质量控制的方法
1.组织方法
对施工单位工程质量管理人员工作不力，造成工程质量事故，监理工程师能够规定施工单位予以调节，对不能胜任本工程质量规定的施工人员，能够向施工单位提出调换施工人员的规定。
2.技术方法
工程项目开工前，专业监理工程师在总监理工程师的组织下对施工单位报送的施工组织设计(方案)进行认真审查、审批。施工过程中，当施工单位对已同意的施工组织设计(方案)进行调节、补充或变动时，应经专业监理工程师审查，并应由总理工程师签认。当承包单位采用新材料、新工艺、新技术、新设备时，专业监理工程师应规定施工单位报送对应的施工工艺方法和证明材料、组织专项论证，经审定后予以签认。发生工程质量事故时，应参加工程质量事故因素的分析，并对工程质量事故解决方案进行审核，与否满足构造安全规定和使用功效规定。
3.合同方法
根据施工承包合同的规定。监理工程师应监督施工承包单位与否按合同规定的工程质量原则组织施工，对不符合施工承包合同原则的施工，能够规定其返工整治。仍不推行合同条件的，能够建议建设单位中断合同，并规定施工承包单位承当对应的赔偿责任。
4.经济方法
经监理工程师检查，工程质量达不到设计文献和规范、验收评定原则的，监理工程师有权不予签证，不予支付不合格分项(分部)或部位的工程款，并规定施工单位返工整修，直至达成合同文献规定的技术原则。
(三)旁站监理工作方案
1、旁站监理工作的范畴及内容
针对本工程的具体实际及特点，拟对下列重要、核心工序施工过程实施监理工程师(监理员)旁站监督、检查，以确保本工程的重要、核心工序施工质量处在受控状态。
（1）基底承载力、中心轴线高程、出入口高程，水平位置及几何尺寸
（2）钢筋加工安装后的检查
（3）模板安装检查
（4）砼浇筑水灰比控制
（5）砼实体强度检测
2、旁站监理工作的程序

总监理工程师组织制订旁站监理方案
施工公司关健工序、关健部位施工前24h书面告知监理机构
监理工程师(监理员)实施旁站监理
监理编制旁站监理统计表
施工方质检员签认
承包商组织核心工序、核心部位施工
承包商整治或暂停施工
发现问题
合格
旁站监理统计存档

3、旁站监理人员的重要职责
（1）检查施工公司现场质检人员到岗、特殊工种工人持证上岗以及施工机械、建筑材料准备状况；
（2）在现场跟班监督核心部位、核心工序的施工执行施工方案以及工程建设强制性原则状况；
（3）核查进场建筑材料、建筑构配件、设备和商品砼的质量检查报告单等。并可在现场监督施工公司进行检查或者委托含有资格的第三方进行复验；
（4）做好旁站监理统计和监理日志，保存旁站监理原始资料。
