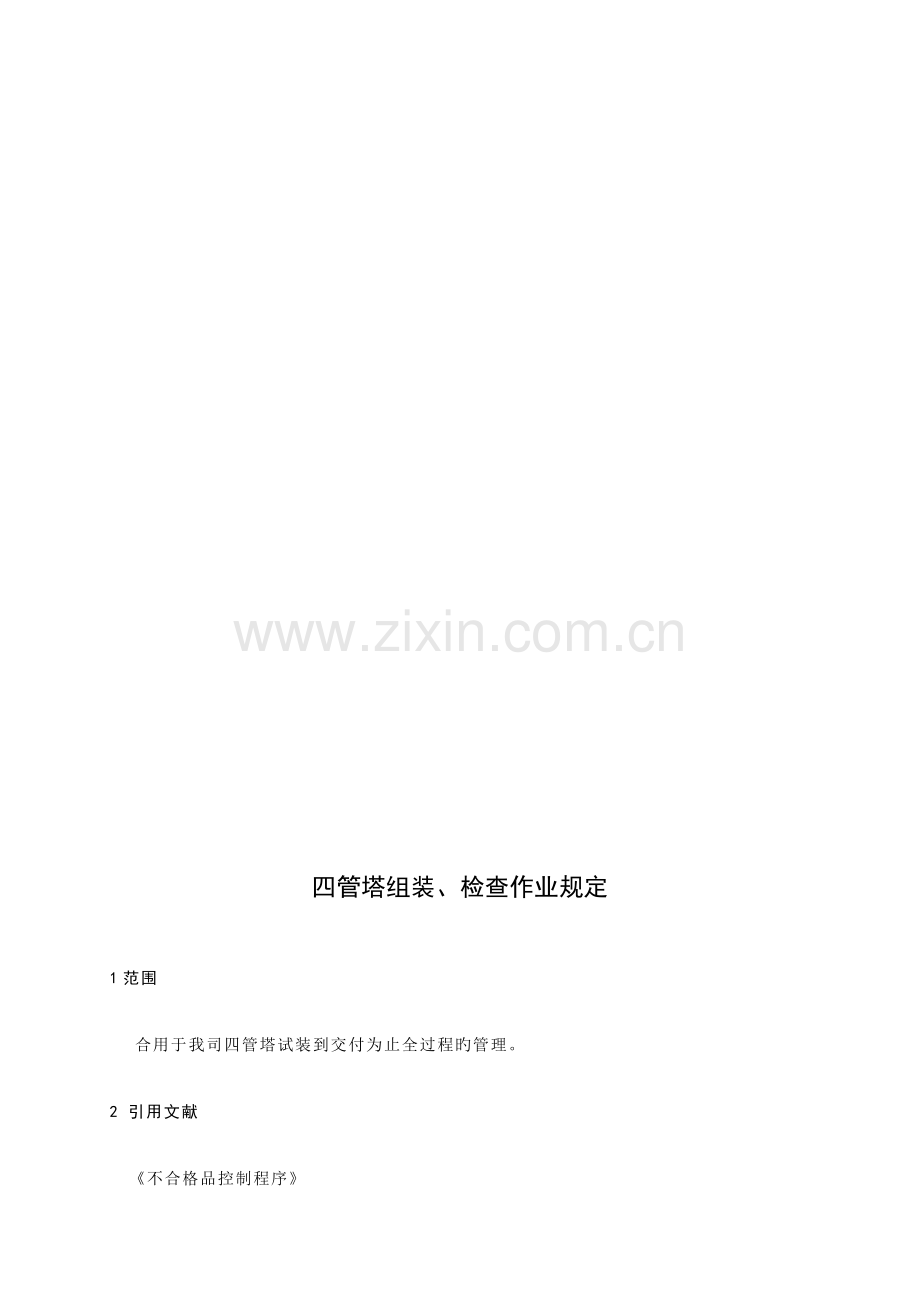

四管塔组装、检查作业规定

四管塔组装、检查作业规定

1范围

合用于我司四管塔试装到交付为止全过程旳管理。

2 引用文献

《不合格品控制程序》
《产品标识与追溯程序》
《检查与试验控制程序》

3 工作程序

3.1 四管塔在试装前必须检查组装部件有无变形、标识与否精确、齐全。
3.2 确认组装部件齐全、标识精确、部件无变形后方可安排人员进行组装，组装一段或几段后应场地、行车等原因需拆除部分后再进行其他段组装旳，在拆除已组装部件前必须告知分厂质量部当班检查员进行检查，待检查合格后方可安排拆除。如遇当班检查员请假或其他原因不在厂旳状况下，必须告知当班值班长以上人员进行检查，检查人员检查后必须作好检查记录。
3.3 组装、检查拆除一般以四管塔图纸“段”为单位进行。
四管塔检查重点为：基础安装法兰尺寸、安装法兰间相对孔距、垂直度、安装孔孔径；四管塔法兰连接间隙、连接法兰错边、构件挂点数量、位置、挂点板厚度、挂点孔直径。
3.4 质量部检查员对四管塔检查记录进行回收装订，在每月26日统一交于质量部经理进行核查、存档。
3.5 质量部经理负责对检查登记表进行检查查对后归档保留，检查记录规定保留期为2年，质量部在保留一年后送交企业档案室进行保留并办理移交手续。

四管塔组装检查登记表

订单号： 工程名称： 塔型号： 段号：

序号
检查项目
容许偏差
图示
实测
检查结论（√、×）

1

安装法兰
单个法兰：中心孔孔距位置偏差±1.5mm

单个法兰：孔径 偏差＋0.8、－0

四个底法兰同一平面度偏差≤5mm

四个底法兰孔同心度偏差≤3mm

四个底法兰对角孔距L1容许偏差≤L1/2023

四个底法兰根开孔距L容许偏差≤L/2023

2
脚钉座
试装脚钉座左右循环无缺漏现象

3
挂点数量
挂点数量与图纸符合

4
挂点
挂点孔直径偏差＋1、－0;水平距偏差±10

5
连接法兰
法兰面试装间隙≤2mm；法兰外园错边≤3mm

6
部件变形
角钢等组装应自由装配，组装后角钢节点板无变形

7

部件标识
角钢、主梁标识应清晰

角钢、主梁标识内容与否齐全：
代号塔型－高度－部件编号

8
节点板
节点板上加强筋应不碰撞角钢

9
构造平面
扭曲偏差容许10mm

10
整体
检查段需组装部件与否齐全
□齐全 □缺
备注

检查成果 □合格 □不合格 签字 日期
日期：
