铝板幕墙施工工艺流程图

清理检查建筑体
主体结构和预埋件

测 量 放 线

置固定角件

立幕墙竖挺

安装幕墙横挺

框 架 验 收

角 件 固 定

安 装 铝 板

加 填 充 料

安装装饰条

注 胶

清 理 现 场

总 验 收

交 付 使 用

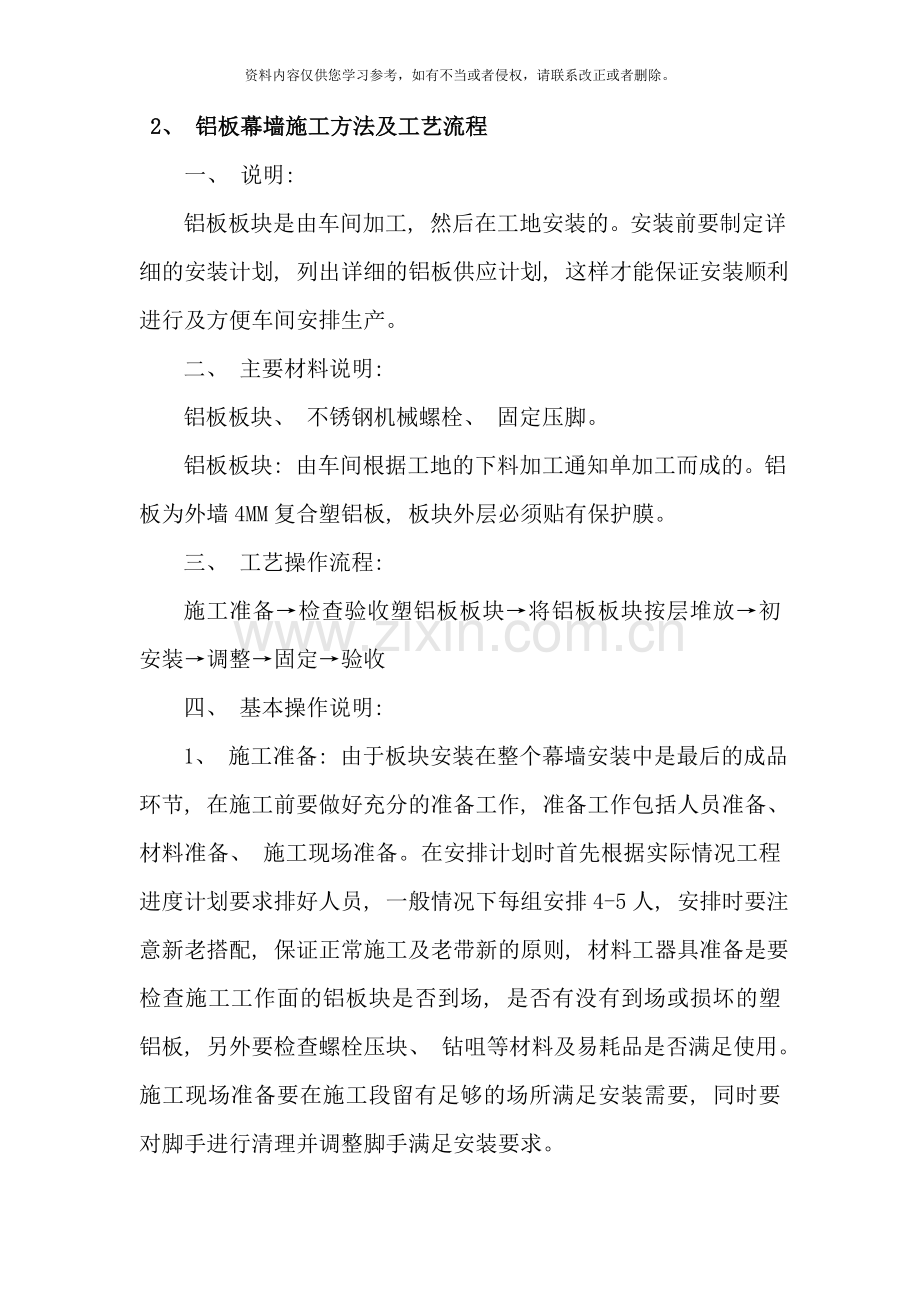

2、 铝板幕墙施工方法及工艺流程
一、 说明:
铝板板块是由车间加工, 然后在工地安装的。安装前要制定详细的安装计划, 列出详细的铝板供应计划, 这样才能保证安装顺利进行及方便车间安排生产。
二、 主要材料说明:
铝板板块、 不锈钢机械螺栓、 固定压脚。
铝板板块: 由车间根据工地的下料加工通知单加工而成的。铝板为外墙4MM复合塑铝板, 板块外层必须贴有保护膜。
三、 工艺操作流程:
施工准备→检查验收塑铝板板块→将铝板板块按层堆放→初安装→调整→固定→验收
四、 基本操作说明:
1、 施工准备: 由于板块安装在整个幕墙安装中是最后的成品环节, 在施工前要做好充分的准备工作, 准备工作包括人员准备、 材料准备、 施工现场准备。在安排计划时首先根据实际情况工程进度计划要求排好人员, 一般情况下每组安排4-5人, 安排时要注意新老搭配, 保证正常施工及老带新的原则, 材料工器具准备是要检查施工工作面的铝板块是否到场, 是否有没有到场或损坏的塑铝板, 另外要检查螺栓压块、 钻咀等材料及易耗品是否满足使用。施工现场准备要在施工段留有足够的场所满足安装需要, 同时要对脚手进行清理并调整脚手满足安装要求。
2、 检查验收铝板板块:
检查的内容有: ( 1) 规格数量是否正确;
( 2) 各层间是否有错位铝板;
( 3) 铝板堆放是否安全、 可靠;
( 4) 是否有误差超过标准的铝板;
( 5) 是否有已经损坏的铝板;
验收的内容有: ( 1) 三维误差是否在控制范围内;
( 2) 塑板是否有损伤, 该更换的要更换;
( 3) 外形尺寸是否有异常现象;
检查验收要做好详细的记录并装订成册, 签注参加验收检查人员名单。
3、 铝板板块按层决规格堆放: 在安装铝板前要将铝板按层次堆放好, 同时要按安装顺序进行堆放, 堆放时要适当倾斜, 以免铝板倾覆造成变形。
4、 初安装: 安装时每组4-5人, 安装有以下几个步骤:
( 1) 检查核对铝板;
( 2) 运铝板;
( 3) 调整方向;
( 4) 将铝板搬至安装部位;
( 5) 落横梁槽;
( 6) 对胶缝;
( 7) 钻孔;
( 8) 上压脚( 临时固定) 。
5、 调整: 铝板板块初装完成后就对板块进行调整, 调整的标准, 即横平、 竖直、 面平。横平即横梁水平, 胶缝水平; 竖直即竖梁垂直、 胶缝垂直; 面平即各铝板在同一平面内或弧面上。室外调整完后要检查室内该平的地方是否平, 各处尺寸是否达到设计要求。
6、 固定: 铝板板块调整完成后马上要进行固定。主要是用压块固定。上压块时要注意钻孔, 手电钻钻咀不得大于φ4.2, 螺栓采用5*20的不锈钢机械螺钉, 压块间距不大于300MM, 上压块要上正压紧, 杜绝松动现象。
7、 验收: 每次铝板安装时, 从安装过程到安装完后, 全过程进行质量控制, 验收也是穿插于全过程中, 验收的内容有:
( 1) 板块自身是否有问题;
( 2) 胶缝大小是否符合设计要求;
( 3) 胶缝是否横平竖直;
( 4) 铝板板块是否有错面现象;
( 5) 室内铝材间的接口是否符合设计要求;
( 6) 验收记录、 上压块固定属于隐蔽工程的范围, 要按隐蔽工程的有关规定做好各种资料。
五、 工器具及人员:
工器具: 电钻、 螺丝刀、 其它。
人员: 每组4-5人。
六、 管理要领:
1、 计划好安装、 供应现场堆放等环节的协调配合。
2、 严格把好质量关, 包括半成品原材料安装施工等。
3、 注意劳动安全保护。
4、 注意劳动成果的保护。
5、 安排好人员、 材料运输、 现场管理。
6、 铝板表面保护膜要待安装完毕, 清理后才能撕脱。
七、 其它与玻璃幕墙相同的施工操作部分参见玻璃。
