2025年洁净厂房及空调净化系统运行确认方案.docx

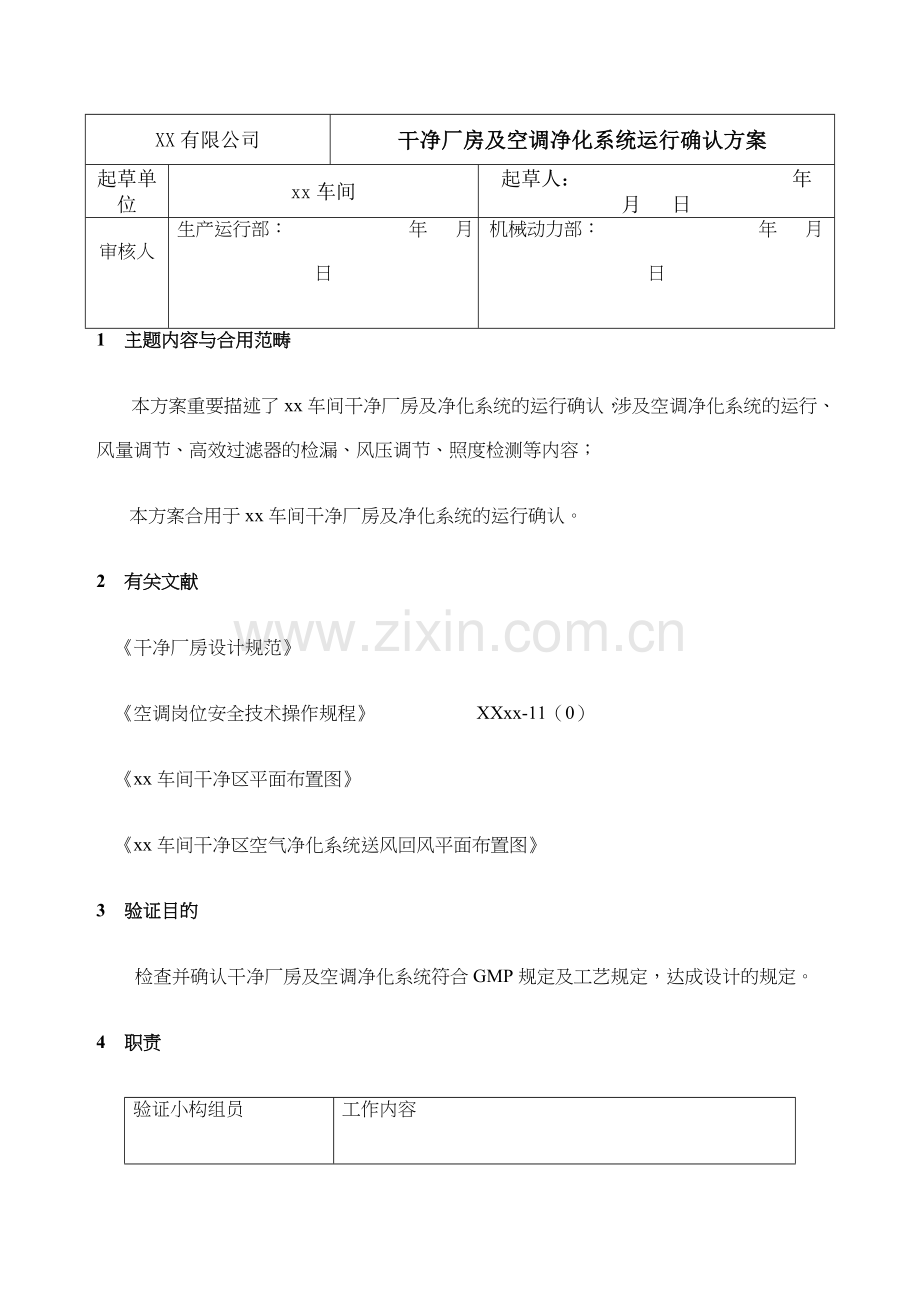

XX有限公司
干净厂房及空调净化系统运行确认方案
起草单位
xx车间
起草人： 年 月 日
审核人
生产运行部： 年 月 日
机械动力部： 年 月 日
1 主题内容与合用范畴
本方案重要描述了xx车间干净厂房及净化系统的运行确认，涉及空调净化系统的运行、风量调节、高效过滤器的检漏、风压调节、照度检测等内容；
本方案合用于xx车间干净厂房及净化系统的运行确认。
2 有关文献
《干净厂房设计规范》
《空调岗位安全技术操作规程》 XXxx-11（0）
《xx车间干净区平面布置图》
《xx车间干净区空气净化系统送风回风平面布置图》
3 验证目的
检查并确认干净厂房及空调净化系统符合GMP规定及工艺规定，达成设计的规定。

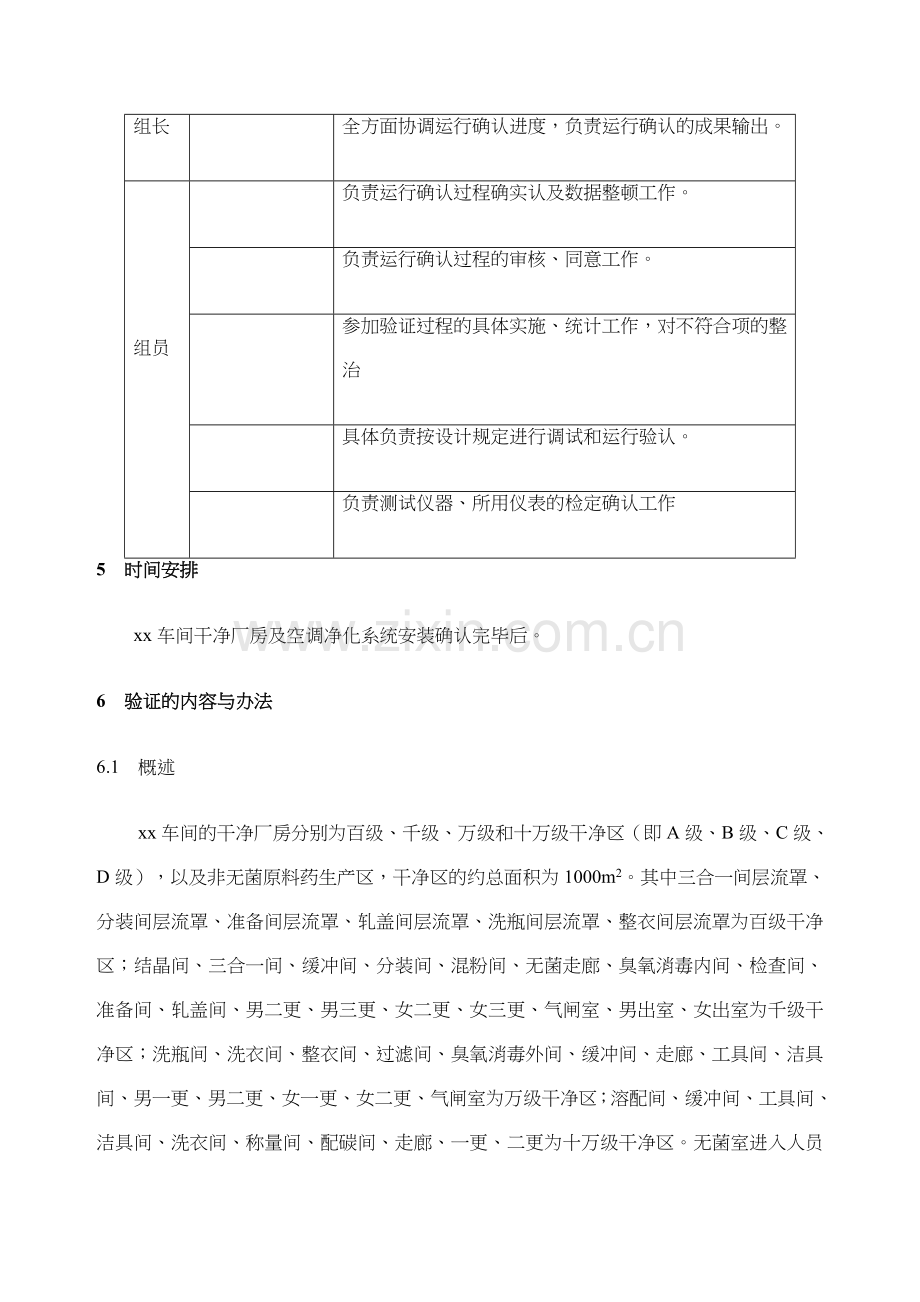

4 职责
验证小构组员
工作内容
组长

全方面协调运行确认进度，负责运行确认的成果输出。
组员

负责运行确认过程确实认及数据整顿工作。

负责运行确认过程的审核、同意工作。

参加验证过程的具体实施、统计工作，对不符合项的整治

具体负责按设计规定进行调试和运行验认。

负责测试仪器、所用仪表的检定确认工作
5 时间安排
xx车间干净厂房及空调净化系统安装确认完毕后。
6 验证的内容与办法
6.1 概述
xx车间的干净厂房分别为百级、千级、万级和十万级干净区（即A级、B级、C级、D级），以及非无菌原料药生产区，干净区的约总面积为1000m2。其中三合一间层流罩、分装间层流罩、准备间层流罩、轧盖间层流罩、洗瓶间层流罩、整衣间层流罩为百级干净区；结晶间、三合一间、缓冲间、分装间、混粉间、无菌走廊、臭氧消毒内间、检查间、准备间、轧盖间、男二更、男三更、女二更、女三更、气闸室、男出室、女出室为千级干净区；洗瓶间、洗衣间、整衣间、过滤间、臭氧消毒外间、缓冲间、走廊、工具间、洁具间、男一更、男二更、女一更、女二更、气闸室为万级干净区；溶配间、缓冲间、工具间、洁具间、洗衣间、称量间、配碳间、走廊、一更、二更为十万级干净区。无菌室进入人员最多为10人。一楼非无菌原料药生产区为十万级。
空调净化系统流程图：
新风进风口→初效过滤器→表冷器→加热器→加湿器→送风机→中效过滤器→送风管道→干净区各风口→高效过滤器→干净控制区
6.2 运行确认内容
干净级别
原则规定
项目
百级
千级
万级
十万级
换气次数（次/h）
风速0.45m/s±20%
≥45次
≥25次
≥15次
干净区与外界大气正压差
——
＞12Pa
＞12Pa
＞12Pa
过滤器检漏
检漏数据符合百级规定且无突变性
检漏数据符合千级规定且无突变性
检漏数据符合万级规定且无突变性
检漏数据符合十万级规定且无突变性
6.2.1 清洁确认
空调机组运行前，首先对空调机组（涉及初、中效过滤器）进行清洁，对干净厂顶板、墙壁、地面、地漏、灯具、高效送风口、回风口、设备等内部环境进行清洁，填入清洁统计。
6.2.2 空调机组运行确认
空调机组及干净区内卫生清洁后，对空调机组、除风箱、除湿机组进行点动，运行前，确认全部防火阀打开，空调机组的新风阀、回风阀、送风阀打开，各房间内的回风阀/排风阀全开，送风阀半开。先对空调机组、除风箱、除湿机组进行润滑确认、盘车、再点动，拟定正反转，将返转的进行换相，再次拟定正反转。在确认正转的基础上，运行空调机组、排风箱、除湿机组（30HZ），运行过程中注意观察风机运行与否平稳，噪声与否正常，温度与否正常，空调机组正压段与负压段与否正常，各风管与否有异常振动，若发现异常，立刻停车。运行次序：先运行AHU-6及排风机，再运行AHU-5，AHU-4，AHU-3，AHU-2，AHU-1及对应的排风机，最后运行消毒送风机。对风管进行吹扫。运行成果填入空调机组运行确认统计。
6.2.3 高效过滤器的安装
空调机组正常运行并对风管进行吹扫24小时后，对高效送风口进行再次清洁，清洁原则为无颗粒性物质，无灰尘。清洁后，进行高效过滤器的安装，安装前，确认高效过滤器包装完好，无挤压，无破损，液槽密封正常，安装过程中轻拿轻放，不可只用一种手提，安装时用双手上托，用另外一人将螺丝拧紧即可。安装成果填入高效过滤器安装统计。
6.2.4 风量调节
高效过滤器安装结束后，对每个高效的送风量根据房间功效表的规定，进行调节送风量，以达成换气次数的规定。调节统计填入风量风整整流调试统计统计。
HVAC系统风量的测定重要涉及测定总送风量、各房间送风量以及各送风口风速和各房间换气次数。重要通过风速测定仪进行测定。风量及成果应符合原则的规定。
测定出风口风速后，再根据风口尺寸，由下列公式计算所得：
本次风速测试采用干净安装公司提供的风速计测量，测量每个风口时采用五点平均法（该仪器已经厂家验证）。
风速截面法： 取样点布置：
·
·
☉ ☉
☉
☉ ☉
·
·
·
·
·
·
·
A B
图：多种形式风口测点布置
A. 较大矩形风口； B. 较小矩形风口；
A) 计算平均风速V：
V=（V1）V2+V3+……+Vn）/n米/秒
式中V1，V2，V3，……+Vn为各测点的风速（米/秒），n为测点总数（个）。
B）风口风量L计算
风口风量＝风口风速*风口截面积
即：L＝3600*F*V（米3/秒）
式中：F＝风口通风面积（米2）；V＝测得的风口平均风速（米/秒）
c）房间风量＝各风口风量总和
换气次数＝房间风量/房间体积
即：换气次数n＝(L1+ L2+……..+ LN)/(A*H)（次/小时）
式中L1、 L2、…….. LN为房间各送风口的风量（米3/秒）
6.2.5 高效过滤器检漏
高效过滤器安装完毕，风速调节符合规定后，对每个高效过滤器进行检漏。高效过滤器的检漏办法是使用粒子计数器进行检漏，检漏时，粒子计数器采样头离高效过滤器约5mm高度，以2—3mm/s的速度缓缓扫过过滤器，先扫过滤器四周，再以“S”型扫过滤器中间，若粒子计数器中0.5um的显示数值出现忽然增高，再重复扫描该点，0.5um读数继续增高，阐明该点已漏，更换该高效过滤器后重新进行检测。检测成果填入高效过滤器检漏统计。
6.2.6 风压测试
高效过滤器送风速调节后，根据设计规定对各房间内的压差进行调节，压差调节时，首先根据正常生产工况进行调节，调节方式先B、后C、再D的次序，风压调节时，洗涤塔应自动进水并处在运行状态。
风压调节时，不得再调节进风阀，应根据回风阀的开度来调节回风或排风的风量来调节压差的大小。合适调节新风阀开关来平稳排风与回风的量。测试成果填入压差测试统计。
当进行甲醛消毒时，应首先进行加热，然后送甲醛，然后热排。应当分别进行调节压差。
6.2.7 照度检测
A 确认原则
干净区重要生产区（房间）照度不低于300勒克斯（lx），非重要生产区照度不低于150勒克斯（lx）。
B 检查办法
照度检测普通在晚间进行，室内照度必须在室温已趋稳定、光源光输出趋于稳定（新安的日光灯必须使用最少100hr，旧日光灯最少15min）全部日光灯均已打开，使用便携式照度计对各房间的重要工作区（离地面约0.8m处）进行检测，检测位置设定在重要操作面上，检测点数为,其中A为房间面积。检测成果统计在《干净区照度检查确认统计》中。
6.2.8 干净区空气流向的检测
xx车间无菌原料药干净区共分四个干净级别，分别为A级、B级、C级和D级，其中A级为垂直层流百级，B级、C级和D级为乱流区，非无菌原料药生产区为D级乱流区。
检测办法：正常生产工况下，点燃发烟笔，观察发烟笔发出的烟的随风的流向，乱流区向四周散开，层流区（A级区）发烟笔发出的烟由上向下垂直向下，到离地面0.5m处逐步向四周散开。将检测成果填入干净区气流流检测统计。
A 千级干净区的干净风流向（A/B级区）
房间名
气流形式
干净风的流向规定
结晶间
乱流
强排
三合一间
乱流 百级下垂直层流
强排 房间局部回风至除湿机
分装间
乱流 百级下垂直层流
房内自回风 房间局部回风至除湿机
混粉间
乱流 百级下垂直层流
房内自回风 房间局部回风至除湿机
轧盖间
乱流 百级下垂直层流
房内自回风
检查间
乱流
房内自回风
准备间
乱流 百级下垂直层流
房内自回风
消毒内间
乱流
房内自回风
缓冲间
乱流
房内自回风
无菌走廊
乱流
房内自回风
气闸室
乱流
房内自回风
男三更
乱流
房内自回风
男二更
乱流
房内自回风
男一更
乱流
房内自回风
女三更
乱流
房内自回风
女二更
乱流
房内自回风
女一更
乱流
房内自回风
男出一
乱流
房内自回风
男出二
乱流
房内自回风
女出一
乱流
房内自回风
女出二
乱流
房内自回风
B 万级干净区的干净风流向（C级区）
房间名
气流形式
干净风的流向规定
过滤间
乱流
强排
洗瓶间
乱流 百级下垂直层流
房内自回风
洗衣间
乱流
房内自回风
整衣间
乱流 百级下垂直层流
房内自回风
走廊
乱流
房内自回风
工具间
乱流
房内自回风
洁具间
乱流
房内自回风
消毒外间
乱流
房内自回风
气闸室
乱流
房内自回风
男二更
乱流
房内自回风
男一更
乱流
房内自回风
女二更
乱流
房内自回风
女一更
乱流
房内自回风
C 十万级干净区（D级）的全部房间均为乱流。
6.2.9 噪声检测
在空调系统正常送风的状况下，用噪声计对各功效房间进行噪声检测，每房间内的噪声不得过65dB，对于噪声异常的房间，检查彩钢板、门等处密封与否严密，发现有未打胶或打胶不符合规定的，打胶解决，然后重新进行检测。将检测成果记入噪声检测统计。
6.2.10 互锁确认
干净室内的传递窗，人流气闸室均为互锁，打开其中一种门，其它全部门均不能打开，当气闸室的全部门均关闭时，能够打开其中任何一种门，在任何状态下，点击应急键，门均能打开。将确认成果填入互锁确认统计。
自净时间测定
A、测试仪器：尘埃粒子计数器
B、测试办法以下：
在干净室停止运行空调风机，每个干净区选一种含有代表性的房间，用发烟笔发烟5分钟，使整个房间充满浓雾，用尘埃粒子计数器先测出干净室内悬浮粒子浓度约等于房顶大气尘浓度（室内大气尘0.5um粒子约为1*105），立刻开机运行，30分钟后，用尘埃粒子计数器对环境进行检测，读数值应能达成对应干净区的干净度规定。将检测成果填入自净时间测定统计。（B级区选三合一间，C级区选洗瓶间，D级区选溶配间，一楼非无菌原料药区选双锥干燥间）
7 统计
序号
统计清单
统计编号

空调机组及干净厂房清洁统计
XXxx-案-1201-03-01

空调机组运行确认统计
XXxx-案-1201-03-02

高效过滤器安装确认统计
XXxx-案-1201-03-03

风速风量确认统计
XXxx-案-1201-03-04

高效过滤器检漏统计
XXxx-案-1201-03-05

压差测试统计（二楼）
XXxx-案-1201-03-06

压差测试统计（一楼）
XXxx-案-1201-03-07

干净区照度检查确认统计
XXxx-案-1201-03-08

干净区噪声检测统计
XXxx-案-1201-03-09

互锁门互锁确认统计
XXxx-案-1201-03-10

气流流向检测统计
XXxx-案-1201-03-11

自净时间测定统计
XXxx-案-1201-03-12

测试仪器检定确认统计
XXxx-案-1201-03-13

空调系统调试参数表
XXxx-案-1201-03-14

空调机组及干净厂房清洁统计
XXxx-案-1201-03-01
序号
清洁对象
清洁办法
清洁原则
结论
清洁人
清洁时间

AHU-1空调机组内外壁
擦拭
无颗粒物
口Y 口N

年 月 日

AHU-1空调机组初中效
新
--
--
--
--

AHU-2除湿机组内外壁
擦拭
无颗粒物
口Y 口N

年 月 日

AHU-1除湿机组初中效
新
--
--
--
--

AHU-3除湿机组内外壁
擦拭
无颗粒物
口Y 口N

年 月 日

AHU-3除湿机组初中效
新
--
--
--
--

AHU-4空调机组内外壁
擦拭
无颗粒物
口Y 口N

年 月 日

AHU-4空调机组初中效
新
--
--
--
--

AHU-5空调机组内外壁
擦拭
无颗粒物
口Y 口N

年 月 日

AHU-5空调机组初中效
新
--
--
--
--

AHU-6空调机组内外壁
擦拭
无颗粒物
口Y 口N

年 月 日

AHU-6空调机组初中效
新
--
--
--
--

B区防爆区排风机内外壁
擦拭
无颗粒物
口Y 口N

年 月 日

C区防爆区排风机内外壁
擦拭
无颗粒物
口Y 口N

年 月 日

C区非防爆区排风机内外壁
擦拭
无颗粒物
口Y 口N

年 月 日

D区防爆区排风机内外壁
擦拭
无颗粒物
口Y 口N

年 月 日

B/C区消毒送风机内外壁
擦拭
无颗粒物
口Y 口N

年 月 日

非无菌原料药区防爆排风机内外壁
擦拭
无颗粒物
口Y 口N

年 月 日

干净区顶板
用75%酒精擦拭
无颗粒物、无灰尘
口Y 口N

年 月 日

干净区壁板
用75%酒精擦拭
无颗粒物、无灰尘
口Y 口N

年 月 日

干净区地面
用75%酒精擦拭
无颗粒物、无灰尘
口Y 口N

年 月 日

干净区地漏
用75%酒精擦拭并用75%酒精液封
无颗粒物、无灰尘
口Y 口N

年 月 日

干净区灯具
用75%酒精擦拭
无颗粒物、无灰尘
口Y 口N

年 月 日

高效送风口
用75%酒精擦拭
无颗粒物、无灰尘
口Y 口N

年 月 日

回风口
用75%酒精擦拭
无颗粒物、无灰尘
口Y 口N

年 月 日

设备
用75%酒精擦拭
无颗粒物、无灰尘
口Y 口N

年 月 日
确认人

确认时间
年 月 日
复核人

复核时间
年 月 日
空调机组运行确认统计
XXxx-案-1201-03-02
序号
机组名称
已清洁
风管主阀开
润滑
盘车
正转
振动正常
温度正常
噪声正常

AHU-1
口Y 口N
口Y 口N
口Y 口N
口Y 口N
口Y 口N
口Y 口N
口Y 口N
口Y 口N

AHU-2
口Y 口N
口Y 口N
口Y 口N
口Y 口N
口Y 口N
口Y 口N
口Y 口N
口Y 口N

AHU-3
口Y 口N
口Y 口N
口Y 口N
口Y 口N
口Y 口N
口Y 口N
口Y 口N
口Y 口N

AHU-4
口Y 口N
口Y 口N
口Y 口N
口Y 口N
口Y 口N
口Y 口N
口Y 口N
口Y 口N

AHU-5
口Y 口N
口Y 口N
口Y 口N
口Y 口N
口Y 口N
口Y 口N
口Y 口N
口Y 口N

AHU-6
口Y 口N
口Y 口N
口Y 口N
口Y 口N
口Y 口N
口Y 口N
口Y 口N
口Y 口N

B区防爆排风机
口Y 口N
口Y 口N
口Y 口N
口Y 口N
口Y 口N
口Y 口N
口Y 口N
口Y 口N

C区防爆排风机
口Y 口N
口Y 口N
口Y 口N
口Y 口N
口Y 口N
口Y 口N
口Y 口N
口Y 口N

C区防非爆排风机
口Y 口N
口Y 口N
口Y 口N
口Y 口N
口Y 口N
口Y 口N
口Y 口N
口Y 口N

D区防爆排风机
口Y 口N
口Y 口N
口Y 口N
口Y 口N
口Y 口N
口Y 口N
口Y 口N
口Y 口N

消毒送风机
口Y 口N
口Y 口N
口Y 口N
口Y 口N
口Y 口N
口Y 口N
口Y 口N
口Y 口N

非无菌原料药区防爆排风机
口Y 口N
口Y 口N
口Y 口N
口Y 口N
口Y 口N
口Y 口N
口Y 口N
口Y 口N
确认人

确认时间
年 月 日
复核人

复核时间
年 月 日

高效过滤器安装确认统计
XXxx-案-1201-03-03
确认项目：高效过滤器安装确认
确认目的：确认干净室的高效过滤器安装与否符合设计及安装规定
确认办法：核对设计阐明及技术阐明
序号
过滤器编号
规格
外观检查
出厂报告
结论

G1
305*610*69
完好清洁
S00810069
口Y 口N

G2
610*610*69
完好清洁
S00810069
口Y 口N

G3
915*610*69
完好清洁
S00810069
口Y 口N

G4
1220*610*69
完好清洁
S00810069
口Y 口N
确 认 人

确认日期
年 月 日
复 核 人

复核日期
年 月 日

风速风量确认统计
XXxx-案-1201-03-04
序号
房间名称
吊顶高度
东西（m）
南北（m）
房间面积
房间体积
换气次数n°/h
高效编号
过滤器尺寸
实际风速(m/s)
设计风速
设计风量m3/h
1
2
3
4
5

B级区(39HZ)
防爆排风机35HZ，回风全开，新风开度55%

1
换鞋
2.80
1.95
11.28
22.00
61.59
8
B1
610×305
0.38
0.38
0.40
0.37
0.37
0.37
493
B2
610×305
0.35
0.38
0.38
0.37
0.36
0.37
2
北洗手脱外衣
2.80
2.00
2.28
4.56
12.77
55
B6
915×610
0.35
0.35
0.36
0.36
0.34
0.35
702
3
北手消毒更内衣
2.80
2.00
2.49
4.98
13.94
55
B7
915×610
0.38
0.38
0.39
0.38
0.40
0.38
767
4
北穿外衣洗手
2.80
2.00
2.04
4.08
11.42
55
B5
610×610
0.49
0.50
0.46
0.48
0.48
0.47
628
5
北脱无菌衣穿内衣
2.80
2.00
2.25
4.50
12.60
55
B8
610×610
0.51
0.53
0.52
0.52
0.53
0.52
693
6
北穿无菌衣
2.80
1.73
2.49
4.31
12.06
55
B13
610×610
0.50
0.50
0.49
0.52
0.50
0.50
663
7
南洗手脱外衣
2.80
1.99
2.80
5.57
15.60
55
B3
915×610
0.43
0.42
0.42
0.43
0.45
0.43
858
8
南手消毒更内衣
2.80
2.00
3.01
6.02
16.86
55
B10
915×610
0.45
0.46
0.46
0.47
0.46
0.46
927
9
南穿外衣洗手
2.80
1.99
2.04
4.06
11.37
55
B4
610×610
0.48
0.47
0.47
0.47
0.49
0.47
625
10
南脱无菌衣穿内衣
2.80
2.00
2.25
4.50
12.60
55
B9
610×610
0.51
0.51
0.52
0.54
0.52
0.52
693
11
南穿无菌衣
2.80
1.73
3.01
5.21
14.58
55
B11
610×610
0.60
0.60
0.60
0.59
0.60
0.60
802
12
三合一操作室
2.80

14.94
41.83
15
B14
610×305
0.94
0.93
0.93
0.82
0.85
0.94
627
13
气闸
2.80
1.68
4.45
7.48
20.93
55
B12
1220×610
0.44
0.43
0.43
0.42
0.42
0.43
1,151
14
无菌走廊
2.80
14.55
1.72
39.51
110.63
55
B15
1220×610
0.45
0.44
0.44
0.46
0.48
0.45
6,085
B16
1220×610
0.45
0.43
0.46
0.45
0.46
0.45
-
B17
1220×610
0.45
0.45
0.45
0.46
0.46
0.45

B18
1220×610
0.45
0.46
0.45
0.47
0.45
0.45

B19
1220×610
0.44
0.45
0.44
0.46
0.45
0.45

15
混粉
2.80
4.23
3.69
15.61
43.70
55
B20
1220×610
0.44
0.46
0.44
0.46
0.45
0.45
2,404
B21
1220×610
0.45
0.46
0.47
0.46
0.50
0.45

层流罩

B22
915×610
0.44
0.46
0.42
0.43
0.42
0.45

B23
915×610
0.45
0.46
0.44
0.46
0.47
0.45

B24
915×610
0.42
0.43
0.47
0.48
0.44
0.45

B25
1220×610
0.45
0.46
0.43
0.45
0.45
0.45

B26
1220×610
0.45
0.46
0.47
0.44
0.42
0.45

B27
1220×610
0.44
0.47
0.44
0.46
0.45
0.45

B28
915×610
0.44
0.45
0.46
0.46
0.47
0.45

B29
915×610
0.45
0.45
0.43
0.47
0.42
0.45

B30
915×610
0.48
0.46
0.42
0.48
0.41
0.45

16
混粉外间
2.80
4.23
4.78
20.22
57.32
55
B39
1220×610
0.29
0.31
0.35
0.40
0.25
0.29
3,153
B40
1220×610
0.40
0.30
0.35
0.39
0.37
0.29

B41
1220×610
0.36
0.37
0.35
0.40
0.37
0.29

B42
1220×610
0.28
0.29
0.31
0.34
0.21
0.29

17
取样、称量
2.80
1.92
2.95
5.66
15.86
55
B31
915×610
0.45
0.45
0.45
0.46
0.46
0.45
872
B32
915×610
0.45
0.46
0.45
0.47
0.45
0.45

B33
915×610
0.45
0.46
0.45
0.47
0.45
0.45

18
轧盖
2.80
2.22
3.45
7.66
21.45
55
B35
915×610
0.40
0.38
0.38
0.40
0.40
0.39
1,179
B38
610×305
0.56
0.60
0.65
0.60
0.60
0.59

轧盖层流罩

B31
915×610
0.45
0.46
0.44
0.45
0.47
0.45

B32
915×610
0.45
0.46
0.47
0.44
0.43
0.45

B33
915×610
0.43
0.45
0.46
0.45
0.46
0.45

19
铝桶寄存
2.80
2.78
5.23
14.54
40.71
55
B44
1220×610
0.46
0.46
0.50
0.49
0.50
0.46
2,239

B50
915×610
0.50
0.50
0.47
0.54
0.51
0.50

铝桶寄存层流罩

B45
915×610
0.45
0.43
0.46
0.45
0.46
0.45

B46
915×610
0.45
0.45
0.45
0.46
0.46
0.45

B47
915×610
0.45
0.46
0.45
0.47
0.45
0.45

B48
915×610
0.44
0.45
0.44
0.46
0.45
0.45

B49
915×610
0.45
0.45
0.45
0.46
0.46
0.45

20
臭氧消毒内间
2.80
2.65
2.10
5.57
15.58
55
B51
915×610
0.45
0.46
0.45
0.47
0.45
0.43
857
21
无名
2.80
1.45
2.10
3.05
8.53
55
B52
610×305
0.45
0.46
0.43
0.48
0.46
0.70
469
22
缓冲
2.80
1.78
1.78
3.17
8.87
55
B53
610×610
0.45
0.46
0.44
0.45
0.47
0.36
488
23
干燥颗粒
5.60
10.01
2.48
62.07
347.59
55
B54
1220×610
0.60
0.60
0.55
0.65
0.60
0.59
19,118
3.00
10.01
1.83
B55
1220×610
0.60
0.60
0.60
0.58
0.59
0.59
-
3.00
9.61
1.97
B56
1220×610
0.60
0.60
0.60
0.58
0.59
0.59
-

B57
1220×610
0.55
0.60
0.48
0.60
0.65
0.59

B58
1220×610
0.55
0.60
0.48
0.60
0.65
0.59

B59
1220×610
0.60
0.58
0.59
0.60
0.59
0.59

B60
1220×610
0.56
0.57
0.59
0.60
0.60
0.59

B61
1220×610
0.59
0.58
0.59
0.60
0.58
0.59

B62
1220×610
0.56
0.59
0.62
0.59
0.59
0.59

B63
1220×610
0.59
0.58
0.57
0.62
0.60
0.59

B80
1220×610
0.60
0.60
0.57
0.59
0.59
0.59

B81
1220×610
0.60
0.60
0.57
0.59
0.59
0.59

24
结晶
5.30
6.15
3.47
53.39
202.84
55
B64
1220×610
0.40
0.45
0.43
0.42
0.42
0.42
11,156
2.80
2.40
3.47
B65
1220×610
0.42
0.40
0.45
0.42
0.43
0.42
-
2.80
2.14
1.05
B66
1220×610
0.41
0.43
0.42
0.42
0.40
0.42
-
2.80
6.41
3.35
B67
1220×610
0.43
0.44
0.40
0.42
0.42
0.42
-

B68
1220×610
0.45
0.42
0.40
0.42
0.43
0.42

B69
1220×610
0.42
0.40
0.43
0.42
0.45
0.42

B70
1220×610
0.45
0.42
0.38
0.45
0.40
0.42

B71
1220×610
0.55
0.42
0.55
0.38
0.60
0.42

B72
1220×610
0.48
0.42
0.40
0.42
0.36
0.42

B73
1220×610
0.42
0.41
0.44
0.42
0.42
0.42

25
外包
2.80
2.22
2.10
4.66
13.05
20
B43
610×305
0.21
0.22
0.29
0.31
0.33
0.39
261
26
三合一层流罩AHU-2（全开35HZ，两台开30HZ）

三合一层流罩

B74
1220×610
0.45
0.46
0.43
0.48
0.46
0.45

B75
1220×610
0.45
0.46
0.44
0.45
0.47
0.45

B76
1220×610
0.45
0.46
0.47
0.44
0.43
0.45

B77
1220×610
0.43
0.45
0.46
0.45
0.46
0.45

B78
1220×610
0.44
0.47
0.49
0.41
0.46
0.45

B79
1220×610
0.51
0.48
0.47
0.45
0.43
0.45

B80
1220×610
0.45
0.46
0.42
0.43
0.42
0.45

B81
1220×610
0.45
0.47
0.48
0.46
0.45
0.45

B82
1220×610
0.44
0.46
0.42
0.43
0.42
0.45

B83
1220×610
0.45
0.46
0.44
0.46
0.47
0.45

B84
1220×610
0.42
0.43
0.47
0.48
0.44
0.45

B85
1220×610
0.44
0.48
0.42
0.44
0.45
0.45

B86
1220×610
0.45
0.48
0.47
0.44
0.43
0.45

B87
610×305
0.42
0.43
0.46
0.45
0.47
0.45

B88
610×305
0.45
0.46
0.42
0.43
0.42
0.45

B89
610×305
0.45
0.47
0.48
0.46
0.45
0.45

B90
610×305
0.44
0.46
0.42
0.43
0.42
0.45

B91
610×305
0.45
0.46
0.44
0.46
0.47
0.45

B92
610×305
0.45
0.46
0.51
0.47
0.42
0.45

B93
610×305
0.42
0.45
0.44
0.41
0.43
0.45

B94
610×305
0.44
0.45
0
