电站大坝深基坑开挖方案

13
2020年4月19日
文档仅供参考，不当之处，请联系改正。

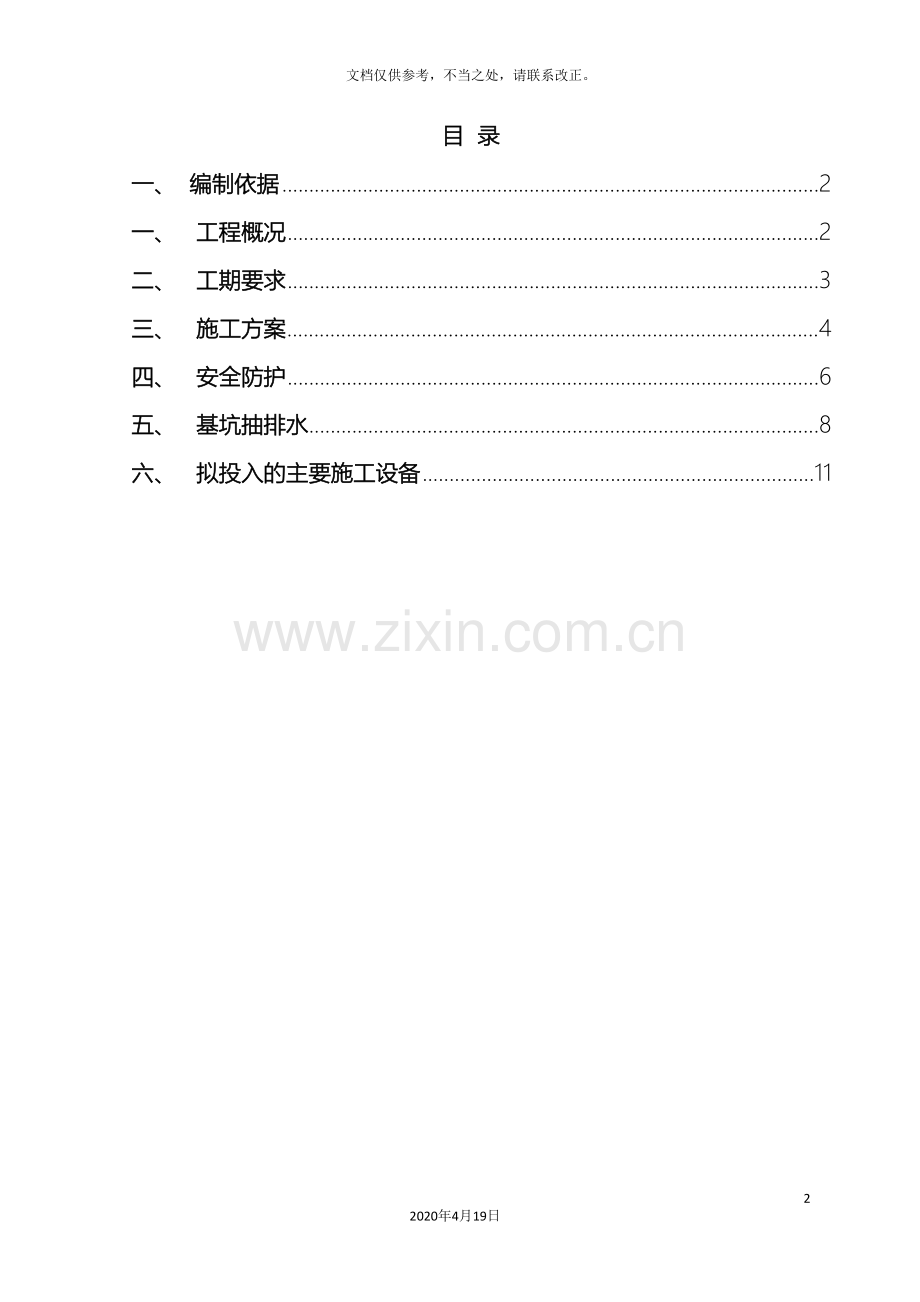

目 录
一、 编制依据 2
一、 工程概况 2
二、 工期要求 3
三、 施工方案 4
四、 安全防护 6
五、 基坑抽排水 8
六、 拟投入的主要施工设备 11

一、 编制依据
1. 中国水电顾问集团成都勘测设计研究院提供的**水电站***引水管道加固防护工程开挖图；
2. 四川西星电力科技咨询有限公司提供的**水电站***引水管道加固防护工程招标文件；
3. 本工程所在地现场实际情况；
4. 中华人民共和国现行有关施工规范及标准；
二、工程概况
**水电站***引水管桥跨越***两山之间，“5·12”地震诱发了沟内大量的崩塌及滑坡，为泥石流的暴发提供了大量的松散物源； 7月9日，受特大暴雨影响，***内发生了泥石流，管桥上游部位已经被泥石流堆积体填满，管桥承担着较大泥石流荷载。管桥底部原20余米的空间也已被泥石流填满，基本失去过流能力，***内上游沟水主要翻越管桥下泄。
根据招标文件描述，本工程所涉及的土石方开挖即泥石流堆积体开挖。
根据设计院新出图纸要求，本工程开挖长度约97.82米，开挖宽度45.5米，如下图所示：

开挖平面图
基础开挖深度：上游侧原始地貌线以下37米多，下游侧原始地貌线以下27米多，若以管桥底标高为基准点，开挖深度在管桥底标高以下约28米。上下游开挖放坡比例均为1：1。如下图所示：

开挖断面示意图
三、 工期要求
本工程总工期为135个日历天，且在5月30日前必须完工。考虑到本工程后续施工的钢筋砼方量较大，工期较紧，施工难度大等诸多因素，因此，土石方工程能否尽快完成，将直接影响到整个工程能否在工期内完成。
鉴于本工程无地勘报告，且施工时，设计院提供的开挖图与招标时提供的图纸相比，开挖深度增加约15米多，开挖宽度也增加。因此，开挖方量增大，现场开挖量将比投标清单量增加一倍之多。在现有开挖方案不变的前提下，计划土石方开挖工期在 2月28日完工。我方将严格按照设计的指示，直至挖至地基条件满足设计要求，方可进入下一道工序。为了确保在规定工期内完成任务，机械设备及人员实行三班倒。
四、现场组织机构
序号
职务
姓名
联系电话
备注
1
项目经理
杨久洪
1898201****

2
技术负责人
简志勇
1320818****

3
现场负责人
马超
1354040****

何昌建
1325827****

4
安全负责人
包能
1351843****

黄成
1388207****

5
材料负责人
施良伟
1325814****

6
开挖组组长
吴勇
1388200****

五、施工方案
开挖前，由施工单位、监理单位、业主单位进行原始地貌抄测，测量数据由三方签字确认。原始地貌抄测后，我方将按照设计单位提供的开挖图放出开挖边线，根据开挖边线进行土石方开挖。开挖前，施工现场的断面图示意如下：

开挖前断面示意图
我方进场后，先组织测量人员，根据设计图纸放出开挖边线，严格按照设计图纸要求指导土石方开挖。施工时，先将管桥下部表层泥石流堆积体挖除，外露的孤石拟采用挖掘机破碎，挖掘机无法破碎的采用人工钻孔破碎。开挖过程中，如果遇到特殊地质条件，应根据现场实际情况，及时做出调整。为了在规定开挖工期内完成开挖量，施工现场要配备足够的土石方开挖机械。因已经开挖成型的边坡不满足现有放坡要求，需对上游侧边坡重新进行放坡。示意图如下：

二次放坡开挖示意图
在进行重新放坡开挖时，开挖宽度在原方案的基础上将往上游推进约10余米，预计方量增加一万多方。开挖时，应遵循从上往下，分层开挖的原则。底部表层土石方处理完后，一台挖机沿边坡修筑便道，驶至上游顶部，从顶部分层开挖，将土石方翻至下部，按设计坡比1:1放坡，另一台挖机在管桥底部装料、自卸汽车外运。待重新放坡至与已挖出的水平面齐平后，配备三台挖掘机往下挖，直至挖至设计底标高。
在开挖过程中，如果遇到孤石，严禁采用爆破。优先考虑挖机破碎头破碎，如果孤石太硬，挖机无法破碎，则采用人工钻孔解体。
开挖过程中如果遇到不良地质状况，及时通知各方现场查勘，共同商讨解决方案。
六、安全防护
1.无关人员不得进入开挖边线范围内。
2.施工前，先派人员到上游边坡排危，清除边坡上松散的土石方及孤石。边坡作业人员必须戴好安全帽，栓好安全绳，系好安全带。
3.挖掘机在往上游修筑便道以及在边坡上作业时，必须派安全员看守，现场指挥。同时上游派2名人员，随时观测边坡上游泥石流堆积体变化情况，遇到险情及时通知。
4.挖掘机在边坡上作业时，边坡上、下游作业机械和人员必须错开，以防塌方对下部机械及人员造成伤害。
5.边坡上游10米范围内不得堆放土石方。
6.由于坡顶到开挖完成面底标高高度约40米，今后坡脚将进行钢筋、模板、混凝土等施工，因此，必须对上游高边坡采取有效防护。为此，我方决定对上游侧坡体做如下防护处理：在上游侧边坡每间隔约10米修筑一条宽5米的马道，共筑3条马道，能对上游边坡塌方起到有效的防护。示意图如下：

上游侧边坡防护示意图
7. 在基坑周边设钢管护栏，严禁非工作人员进入坑底。
8. 基坑周边3米内严禁集中堆码土石方及钢材，水泥，钢管，木枋等材料，以减少对坑壁的侧压力，确保坑壁的安全稳定。
9. 夜间施工除各交通要道灯光要明亮外，坑边钢管防护栏上要挂红灯示警。
10. 防护栏杆边悬挂警示牌。
11.雨天施工：随时掌握电视台天气预报，事先做好防雨措施。凡大雨、中雨都应停止作业。
12.非施工人员，不得在坑边逗留。
13.作业人员进入施工现场必须戴好安全帽，在坑底作业人员必须穿防电靴及防电手套。
14.严禁作业人员直接从坑壁上下。
15.严禁作业人员从坑底向上或坑顶仍工具等物品。
16.作业人员不得在现场嬉闹。
17.严禁酒后上班。
18.不准穿高跟鞋、拖鞋、硬底鞋上班。
七、 基坑抽排水
根据招标时提供的设计图纸，基坑抽排水拟采用预埋DN300的预制涵管进行基坑抽排水。可是由于施工时，开挖深度增加了15米多，且基底宽度增加约8米，底部积水面积增大，若采用DN300预制涵管将无法达到排水要求。
本工程的基坑水来源主要为上游侧地表水，水流从上游侧坡体沁出，主要集中为两股水流，左右岸各一股水流，其中左岸水流较大，且坡体松散，水流难以集中汇集。管桥伸缩缝渗水，基础开挖后也会直接流入基础内。
对于基坑排水我方拟定了如下方案：
（一）开挖前期排水
在左岸山脚新修约3米宽，4米深的排水沟，靠施工便道一侧按1:0.75放坡，顺山脚修筑，延伸至渣场外。前期开挖时，上游流出的水流能沿排水沟自然流出。如下示意图：

开挖前期排水示意图
（二）开挖中期排水
当开挖至拟建排水沟底部高程以下后，基坑内水流将无法自然排出。开挖过程中必须想方设法排出水流，否则开挖效率较低，会严重影响工期。开挖中期排水拟采用如下方案：
1.将边坡上的两股水流在上游边坡上适当位置采用沙袋和袋装水泥围堰，用波纹管将右侧边坡水流引入左侧水流围堰内汇集，再从左侧围堰内经过波纹管将流水引出施工区域外，波纹管管径采用DN500，钢管架搭设，波纹管铺设于钢管架上方，且必须将波纹管与钢管架牢牢固定。
2.开挖时，从上游侧右岸底部开始，沿开挖出的基础边缘顺时针挖出一条集水沟至下游侧，末端挖出一个集水坑，开挖时，先挖积水坑，再挖集水沟，然后从上游开挖至下游，每次开挖深度1米左右，以此类推，逐层开挖。
3.在下游地面上安装2台离心式柴油抽水泵，将积水坑内的水抽出基坑外的排水沟内，流出施工区域。
4.随着开挖深度的增加，在下游边坡上增加2台离心式柴油抽水泵。与下游地面上的2台水泵分别串接，以便将积水排水。
排水示意图如下：

开挖中期排水示意图
（二）开挖后期排水
基础开挖完成后，为了保证基础浇筑前基础内积水彻底排尽，开挖后期排水采用如下排水措施：
1.同开挖中期排水方案第1条。
2.在下游侧坡底、砼浇筑线外修筑集水井一个，基坑内往集水井处适当放坡，将水流引入积水井。
3.上、下游两个集水井之间埋设双排DN800钢筋混凝土预制涵管，将水流引入下游侧集水井内。
4.下游侧集水井内的水，采用离心式抽水泵抽出至排水沟内，流出施工区域。（同开挖中期排水方案第4条）
5.同时备用2至4台水泵直接从基坑内抽水至排水沟，流出施工区域。

开挖后期排水平面示意图

开挖后期排水断面示意图
八、 拟投入的主要施工设备
本工程开挖方量大，开挖工期短，开挖难度大。按设计院提供的开挖图，开挖方量约4.5万多立方米。计划本工程开挖时段为 1月16日至 2月28日，扣除春节放假5天，挖方时间为39天。可是，开挖后若出现大量孤石，因地形所限，无法在边开挖孤石的时候边挖土石方，必须将孤石破碎后方可继续进行土方开挖，预计孤石开挖的时间为9天，故有效挖土石方的时间为30天，由此计算，平均每天开挖方量1500立方米。因此，施工现场配备2台斗容量1.5立方米和1台斗容量2.0立方米的挖掘机。挖掘机均配备破碎头，用于石方解体。因现场地形狭窄，初步考虑投入4辆自卸汽车，前期配备3辆25T双桥车，待挖至适当位置，增加1辆25T双桥车
序号
设备名称
型号规格
数量
用于施工部位
1
挖掘机（带破碎头）
现代375，斗容量2.0m³
1台
土石方开挖、孤石破碎
2
挖掘机（带破碎头）
现代260，斗容量1.5m³
2台
土石方开挖、孤石破碎
3
自卸汽车
25T
4辆
土石方运输
4
装载机
2m³
2台
土石方
5
油罐车
32m³
1辆
燃油运输
6
凿岩机
YN-28
4台
石方工程
7
柴油空压机
　3m³/min
2台
施工供风
8
柴油发电机
10KW
1台
施工供电
9
柴油发电机
30KW
1台
施工供电
10
离心式抽水泵
/
4-5台
抽排水

成都**建设集团有限公司
二0一四年一月十三日
