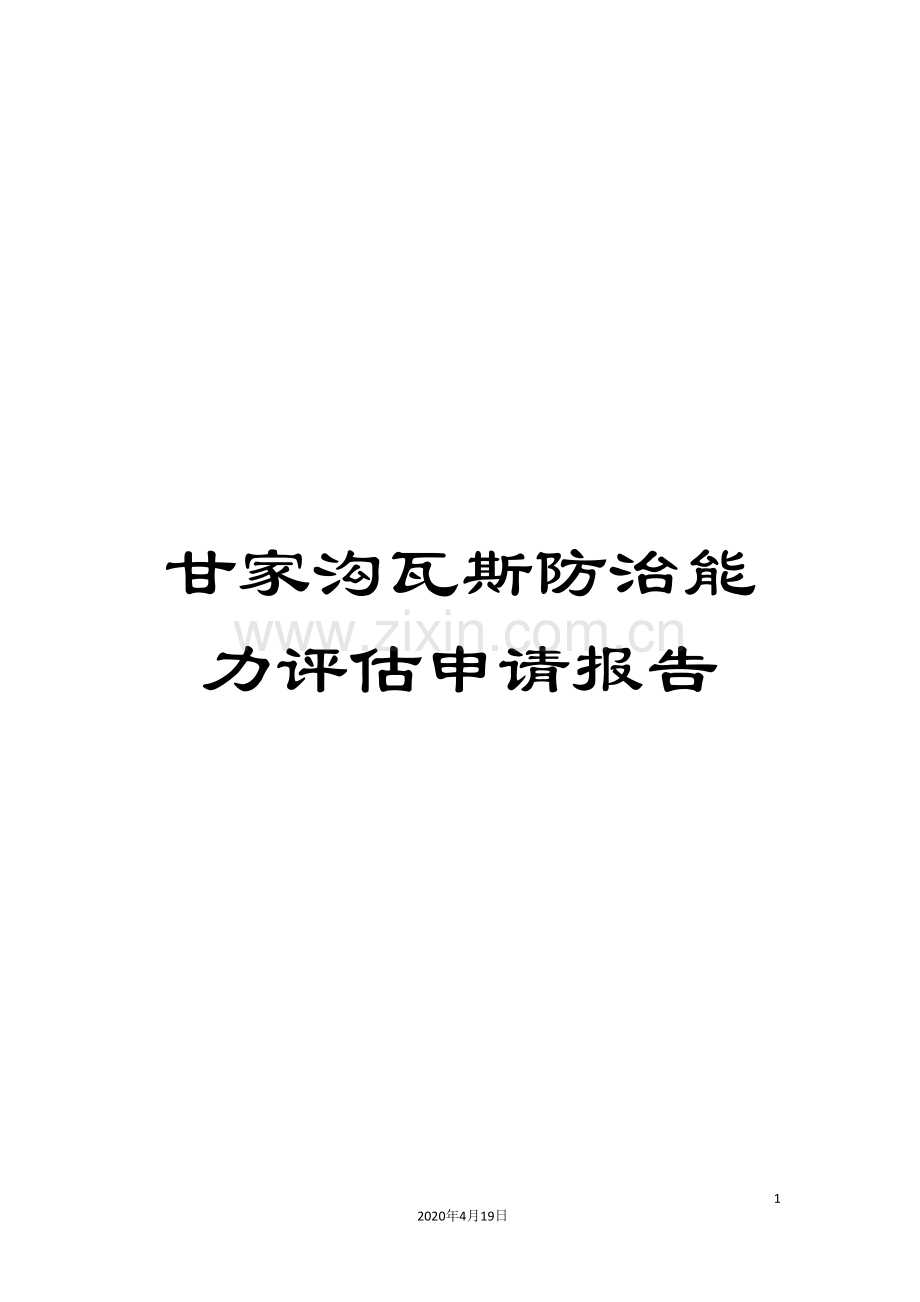

甘家沟瓦斯防治能力评估申请报告.doc

甘家沟瓦斯防治能力评估申请报告

33
2020年4月19日
文档仅供参考，不当之处，请联系改正。
煤矿企业瓦斯防治能力评估
申请报告

企业名称：水城县甘家沟煤业有限公司

编制日期： 4月10日

煤矿企业瓦斯防治能力评估
申请报告

企业名称：水城县甘家沟煤业有限公司

编制日期： 4月10日

水城县甘家沟煤业有限公司
瓦斯治理能力评估申请报告

第一章 煤矿概况
水城县甘家沟煤业有限公司根据贵州省《关于加快推进煤矿企业兼并重组工作指导意见的通知》精神，为提高煤炭生产集约化、机械化程度，提升安全生产和科技水平，有序开发利用煤炭资源，建设新型能源工业基地，促进我省煤炭工作持续健康发展,特以水城县甘家沟为主体组建了水城县甘家沟煤业有限公司。

第一节 　水城县甘家沟煤业有限公司基本情况

水城县甘家沟煤业有限公司于 1月注册成立，注册资本壹佰万元整，注册号5 （1-1），注册地贵州省贵阳市，公司类型为有限责任公司，主营业务为煤矿投资开发、煤炭开采等。
公司下属煤矿1个，即位于六盘水市水城县境内的水城县甘家沟煤矿。矿井年设计生产能力141万吨。
公司有各类专业技术人员8人，其中煤矿工程技术人员5人。

水城县甘家沟煤业有限公司基本情况 一览表
公司名称
公司注册号
注册资本
成立时间
法人代表
经营范围
地址
水城县甘家沟煤业有限公司
7360（1—1）
壹佰万元整
-01-19
石少英
煤矿投资开发；煤炭开采等
水城县蟠龙乡木城村

第二节 公司从事煤炭开采及安全生产情况

　　一、公司从事煤炭生产年限情况
水城县甘家沟煤业有限公司以水城县甘家沟煤矿成立了水城县甘家沟煤业有限公司。水城县甘家沟煤矿设计能力30万吨/年，属高瓦斯矿井.
附件一：证明煤矿企业煤炭生产年限满5年或高瓦斯、煤与与其突出矿井煤炭生产年限满3年的瓦斯等级鉴定批复文件。

二、煤炭安全生产情况
公司现有的1个煤矿，属于基本建设矿井。甘家沟 建矿，生产规模3万吨/年, 变更为15万吨/年,在进行技改时响应国家做大做强的政策,煤矿于 变更为30万吨/年.自 8月以来共生产原煤45万吨。
安全生产情况。发生安全事故2起，工亡人数2人，均属顶板事故；未发生过煤与瓦斯突出事故；上年度瓦斯超限次数2次。安全生产情况详见甘家沟煤业有限公司煤矿安全生产情况一览表。
水城县甘家沟煤业有限公司煤矿安全生产情况一览表

序号
矿井名称
隶属子（分）公司名称
生产/基建
上年度煤炭产量（万吨）
近三年事故情况

事故起数
死亡人数
其中瓦斯事故死亡人数
发生煤与瓦斯突出次数
百万吨死亡率
瓦斯超限次数
事故起数
死亡人数
其中瓦斯事故死亡人数
发生煤与瓦斯突出次数
百万吨死亡率
瓦斯超限次数
事故起数
死亡人数
其中瓦斯事故死亡人数
发生煤与瓦斯突出次数
百万吨死亡率
瓦斯超限次数
5
水城县甘家沟煤矿
水城县甘家沟煤业有限公司
基建
0
2
2
0
0

0
0
0
0
0
0
0
0
0
0
0
0
0

第三节 水城县甘家沟煤业有限公司组织架构
一、水城县甘家沟煤业有限公司组织架构
企业组织架构详见水城县甘家沟煤业有限公司组织架构图。

二、水城县甘家沟煤业有限公司生产经营情况
水城县甘家沟煤业有限公司所属煤矿1个，为水城县甘家沟煤矿。甘家沟煤业有限公司企业注册地水城县蟠龙乡木城村，注册资本100万元人民币，经营范围煤炭开采及销售，所属水城县甘家沟煤矿为一整合矿井，现矿井正在进行矿井基本建设。
三、甘家沟煤业有限公司煤矿基本情况一览表
矿井类型
矿井名称
隶属子（分）公司名称
投产时间
首次鉴定为高瓦斯或突出矿井时间
设计能力（万吨/年)
核定能力(万吨/年)
瓦斯涌出量
绝对涌出量（m3/min）
相对涌出量（m3/t）
高瓦斯矿井
水城县甘家沟煤矿
水城县甘家沟煤业有限公司
/
鉴定为高瓦斯矿井
30
30
1.56
/
注：瓦斯涌出量按上年度瓦斯等级鉴定或测定结果填写。

第三节 管理人员从业经历
一、水城县甘家沟煤业有限公司相关管理人员工作经历
矿长李波，1998年参加工作，在湖南湘潭谭家山煤矿一工区掘进班长、生产科副科长，六盘水市钟山区山根煤矿（高瓦斯）矿长，水城县比德三岔沟煤矿（高瓦斯）生产矿长、矿长，水城县甘家沟煤矿（高瓦斯）矿长。
总工程师邓松，1993年参加工作，湖北省荆门市神舟集团技术科技术员、工程师，六枝特区播雨村煤矿（高瓦斯）总工程师，贵阳市乌当区福星煤矿（高瓦斯）总工程师，水城县甘家沟煤矿（高瓦斯）总工程师。
通风副总祝岩松，1990年参加工作，江西省乐平矿务局涌山煤矿技术员、助理工程师，贵州省盘县柏果镇新寨煤矿（突出矿井）从事生产技术工作；贵州省遵义县泮水镇兴安煤矿（高瓦斯）任工程师。贵州省水城县大田煤矿（高瓦斯）任工程师。贵州省水城县甘家沟煤矿（高瓦斯）任副总工程师。
地测副总杜北平：1985年参加工作，江西乐平矿务局仙槎煤矿技术员、工程师，贵州瓮安泰丰煤矿（高瓦斯）工程师，贵州安顺梨树边煤矿（高瓦斯）工程师。
附件二、煤矿矿长、总工程师、通风副总及地测副总安全生产管理经历详见《个人简历》。

第二章 机构和人员
第一节 公司人员概况
水城县甘家沟煤业公司管理模式为二级管理，即公司管理煤矿，煤矿设置区队的二级管理体系。公司在册职工150人，其中工程技术人员8人，约占职工总人数的6%。煤矿工程技术人员5人，其中初级职称4人，中级职称1人，。详见水城县甘家沟煤业有限公司人员情况一览表。

水城县甘家沟煤业有限公司人员情况一览表
序号
煤矿名称
职工人数（人）
经营管理人员（人）
工程技术人员（人）
初级
中级
高级
初级
中级
高级
5
水城县甘家沟煤矿
150
2
1
/
4
1
/

第二节 矿井瓦斯防治机构
公司所属甘家沟煤矿成立有相关瓦斯防治的职能部门。各职能部门瓦斯防治主要职责是：
煤矿防治突出机构全面负责煤矿的防治突出工作。主要职责负责煤矿瓦斯抽采设计、方案制定与组织实施；负责抽采钻孔施工、验收等；负责“四位一体”防治突出措施的制度制定与建设，制度执行落实等。
通风科，全面负责煤矿“一通三防”工作。主要负责煤矿的通风、瓦斯、防灭火、安全监测监控工作；矿井通风、防灭火设计、方案制定与组织实施；矿井通风瓦斯检查与管理；负责安全防护措施的建筑与措施的执行落实等。
防突机构（防突组），全面负责煤矿防治突出管理。主要负责煤矿防突措施、方案、设计的制定与组织实施；负责抽采钻孔的施工设计与施工管理；负责矿井区域性防突措施、方案、设计的制定与组织实施；负责矿井抽采管理与实施；负责防突措施效果检验等。
生产技术科，全面负责煤矿技术管理。主要负责瓦斯地质及地质测量、水防治水、水文地质等工作。
安全监察科，负责煤矿安全监察及瓦斯防治监察等工作。
煤矿企业瓦斯防治技术人员配备情况一览表
序号
煤矿企业及所属子（分）公司名称
所属高瓦斯和煤与瓦斯突出矿井个数
瓦斯防治职能部门技术岗位人员配备（人）
通风
抽采
地测
防突
安全监控

甘家沟煤业有限公司
1
1
1
1
1
1

第三节 瓦斯防治专业队伍
　　一、专业队伍
公司所属甘家沟煤矿建立有通风、瓦检、安全监控、防突等专业队伍，并按规定配备了相关人员。各专业队伍及人员配备情况见下表。
水城县甘家沟煤业有限公司煤矿瓦斯专业队伍及人员配备情况表
煤矿名称
通风科
防突机构
安全监察科
生产技术科
甘家沟
通风班
瓦检班
监测监控班
钻工班
观测组
防突组
科管人员
安全员
地测人员
通风工
密闭工
测风测尘工
瓦检员
监测电工
监控员
钻工
抽采观测工
防突员

3
3
1
13
1
4
6
7
10
1
7
1
二、 专业队伍培训
煤矿严格按培训制度，凡进入煤矿后先进行培训，经培训考核合格后方准上岗，对特种作业人员按规定送到有培训对应资质的机构进行培训，并取得上岗证后方准上岗。
附件：特作人员培训及复训情况一览表
三、特种作业人员持证上岗
矿井安全监测监控、瓦斯检查、安全检查、瓦斯抽采、防突等特种作业人员的持证上岗情况详见专业化作业人员与特种作业人员一览表。
专业化作业人员与特种作业人员一览表
序号
高瓦斯和煤与瓦斯突出矿井名称
通风工
瓦斯检查工
防突作业工
安全监测监控工
司钻抽采工
安全检查工
人数
人数
其中持证人数
人数
其中持证人数
人数
其中持证人数
人数
其中持证人数
人数
其中持证人数
1
甘家沟煤矿
3
18
18
10
10
4
4
7
7
7
7

第三章 系统设施
第一节 矿井生产系统
水城县甘家沟煤矿设计能力30万吨/年，属高瓦斯矿井，该矿井属整合矿井之一（黔府函[ ]205号）， 3月取得贵州省国土资源厅颁发的《采矿许可证》，生产规模15万吨/年，因上级要求（原北京坐标更改为西安坐标），矿井于 08月31日取得贵州省国土资源厅颁发的采矿许可证，采矿证生产规模为15万吨/年，采矿许可证证号C5 0 0811 8021。 矿井委托贵州动能煤炭技术发展服务有限公司作了《水城县甘家沟煤矿（整合）开采方案设计》，并经贵州省煤炭管理局下文批复（黔煤规字[ ]1233号），随后，又委托贵州省动能煤炭技术发展服务有限公司作了《水城县甘家沟煤矿（整合）安全专篇》，并已经贵州煤矿安全监察局水城监察分局下文批复。根据国土资源部（国土资发[ ]141号）《关于进一步推进矿产资源开发技改工作的通知》和贵州省煤炭管理局第二十七次调度会议“调整矿产开发结构，推动产业升级”的精神，鼓励煤矿做大做强。贵州省煤矿设计院 01月提交的《水城县甘家沟煤矿生产地质报告》（[黔生产（ ）68号]批复），甘家沟煤矿资源具备30万吨/年资源条件，因此矿井生产能力由15万吨/年变更为30万吨/年。矿井委托江苏省第一工业设计院有限责任公司于 8月编制了《水城县甘家沟煤矿开采方案设计（变更）》，贵州省能源局以黔能源煤炭[ ]665号“《关于对水城县甘家沟煤矿开采方案设计（变更）的批复》”予以批复；江苏省第一工业设计院有限责任公司于 11月编制了《水城县甘家沟煤矿（变更）安全专篇》，贵州煤矿安全监察局水城监察分局以黔煤安监水字[ ]15号文件“《关于对水城县甘家沟煤矿安全设施设计（变更）的批复》”予以批复，现矿井在进行基本建设，布置有掘进工作面3个。

矿井生产布局一览表
序号
高瓦斯和煤与瓦斯突出矿井名称
采区及掘进工作面个数
预抽瓦斯的采区及采掘工作面个数
采区
采煤工作面
掘进工作面
保护层工作面
瓦斯治理专用巷掘进工作面
采区
采煤工作面
掘进工作面
1
甘家沟煤矿
/
/
3
/
/
/
/
/

第二节 矿井通风系统
水城县甘家沟煤矿通风系统情况。矿井通风方式为分列式，主要通风机工作方法为抽出式。矿井布置有3个井口，分别为主平硐、副斜井、风井，主平硐、副斜井为矿井主要进风道，风井为矿井总回风道，回风井口拟安装主要通风机2台（一台运转一台备用），型号FBCDZ-6-№18B，，矿井总进风2900m3/min，总回风3000m3/min，矿井现有FBCDZ-No17A型轴流风机2台，1台工作,1台备用,功率2*55kw,电压等级380v），主要通风机未实现双电源供电；掘进工作面通风采用局部通风采用局部通风机压入式通风，掘进工作面实现了双风机双电源供电开安装使用了自动切换装置，各掘进工作面通风均实现了三专两闭锁”；回采工作面通风拟采用全风压U形通风方式；消防材料库拟采用独立通风。
矿井通风系统一览表
序号
高瓦斯和煤与瓦斯突出矿井名称
井筒名称
回风量(m3/min)
通风阻力(Pa)
风机型号
电机功率（KW)
供电方式
通风核定能力（万吨/年）
1
甘家沟沟煤矿
回风斜井
1400
714.2
FBCDZ-NO15
55×2
双电源双回路
30
注:供电方式填写供电电源和回路情况,如单电源双回路、双电源双回路等。

第三节 矿井抽采系统
水城县甘家沟煤矿矿井抽采系统情况。矿井现安装有高、低负压瓦斯抽采系统。高负压系统，抽放泵2台，型号2BEC403，管路长度约2600m，管径300mm，抽放管安装至采面及各掘进工作面，实现了对采掘面的抽采抽掘，抽放负压400hpa，抽采浓度35%；低负压系统，抽放泵2台，型号2BEC42，管路长度1500m，管径300mm，抽放管安装至现采面采空区及需抽放的采空区，实现了对采面采空区及其它采空区的抽采，抽放负压402hpa，抽采浓度34%。

矿井抽采系统一览表
高瓦斯和煤与瓦斯突出矿井名称
地面固定瓦斯抽采泵站名称
抽采方式
抽采泵型号和台数
入井干管直径（mm)
抽采能力（m3/min)
备用能力（m3/min）
分源抽采
混合抽采
使用
备用

甘家沟
煤矿
地面抽采泵站
分源抽采（高）

2BEC403
2BEC
403
300
118
118

地面抽采泵站
分源抽采（低）

2BEC42
2BEC
42
300
115
115
第四节 矿井安全监测监控系统
水城县甘家沟煤矿矿井安全监测监控系统。矿井安全监测监控系统为KJ90NA煤矿安全监控系统。地面建立有中心站与井下各监控分站，地面中心站有3台工控机（备用2台），实现了对各种数据的采集、处理和控制，配有网络终端软件一套，实现向市安全生产监督管理局、县煤炭局监控监测联网，井下按规定设置有瓦斯、温度、CO2、CO、开停、负压等各种各类传感器30台，进行矿井安全监测监控。
矿井监控系统一览表
序号
高瓦斯和煤与瓦斯突出矿井名称
系统型号
备份主机
电源
工作分站数量（个）
甲烷传感器数量（个）
一氧化碳传感器数量（个）
与煤炭行业管理部门或煤矿安全监管部门联网情况
备用
不间断
1
甘家沟煤矿
KJ90NA
KJ90NA
有
24h
5
13
4
已联网

第五节 淘汰禁止使用的设备及工艺
水城县甘家沟煤业有限公司一直按照行业管理部门要求，积极采用新产品、新设备，淘汰了木支护及落后的巷道式采煤法等。
第四章 瓦斯防治管理
第一节 瓦斯等级管理
第三章 矿井瓦斯等级鉴定及煤层突出危险性鉴定情况
矿井每年度均按规定进行了矿井等级鉴定,详见附件。
二、公司所属矿井瓦斯等级鉴定结果及实际执行的瓦斯管理等级。详见矿井瓦斯等级鉴定结果及实际执行的瓦斯管理等级情况一览表。
序号
瓦斯等级鉴定结果
瓦斯管理等级

CH4
CO2
审批结果
CH4
CO2
审批结果
CH4
CO2
审批结果
绝对量（m3/min）
相对量（m3/t）
绝对量（m3/min）
相对量（m3/t）
绝对量（m3/min）
相对量（m3/t）
绝对量（m3/min）
相对量（m3/t）
绝对量（m3/min）
相对量（m3/t）
绝对量（m3/min）
相对量（m3/t）

4.02
29.9
0.78
5.81
高瓦斯
4.08
39.6
0.45
7.69
高瓦斯
1.56
/
0.31
/
高瓦斯

第二节、 瓦斯防治规划
甘家沟煤业有限公司在“十二五”期间，因国民经济快速发展，电力需求急剧增长，公司围绕“西电东送”工程，及时调整发展战略，加大矿井新系统技术改造，加大矿井安全投入，矿井生产规模、安全生产条件进一步得到了提升，将矿井设计生产能力从现在的15万吨/年提高到 的30万吨/年。《甘家沟煤业有限公司“十二五”瓦斯治理规划》（以下简称《瓦斯治理规划》）围绕十二五煤炭生产发展规划的发展方向，坚持科学发展观，坚持安全发展原则，根据《煤矿安全规程》、《煤矿瓦斯治理与利用总体方案》等规定及要求，并结合本矿实际进行编制。《瓦斯治理规划》包括基本情况，指导思想、发展导向和主要目标，重点任务，保障措施四个部分，本规划明确的指导思想、八个方面的发展导向和五个方面的主要目标是公司今后瓦斯治理必须坚持的基本原则；重点任务中的分八个方面进一步明晰了公司瓦斯治理实施方案、办法及措施，保障措施是指导公司瓦斯治理工作的基础。
附件《甘家沟煤业有限公司“十二五”瓦斯治理规划》
第二节 年度瓦斯防治目标
一、水城县甘家沟煤业有限公司及所属甘家沟矿 瓦斯防治目标：杜绝“一通三防”工亡事故，掘进瓦斯抽采巷800m，抽采瓦斯量23万m3，按“三同时”要求建立甘家沟煤矿抽采系统，施工抽采钻孔5600m。详见公司及煤矿 瓦斯防治目标一览表。
甘家沟煤业有限公司及煤矿 瓦斯防治目标一览表
企业及矿井名称
煤炭计划产量（万t）
施工抽采巷（m）
抽采量（m3）
计划资金（万元）
水城县甘家沟煤矿

/
800
23万
100

第五章 防治方案
第四节 瓦斯防治方案
一、高瓦斯矿井应抽采区域瓦斯防治方案制定情况
公司所属水城县甘家沟煤矿，矿井制定有瓦斯防治方案, 矿长、技术负责人及生产矿长要保证矿井开拓、生产布局、采煤方法、巷道断面待合“一通三防”有关规定。未经矿技术负责同意或新开工巷道设有独立回风系统的，不得开工作业。技术服务对要定期向矿上提出地测情况预报，严禁巷道误贯通。矿上和瓦检班要不断总结经验、教训、提高管理水平和工作质量标准化要求。必须保证通风系统可靠、稳定风量分配合理。严格执行“一炮三检查”、“三人连锁放炮”制度、严禁空班、漏检、假检和误检。搞好局部通风工作，风筒按规定吊挂保证迎头有足够新鲜风量，严格执行防尘制度，消灭煤尘飞扬和堆积。机电员要加强供电、用电管理，三大保护要按期测试，保证灵敏可靠，严禁无计划停电造成主扇停风，严禁带电作业。加强电气设备的维护管理，消灭电气设备失爆。矿调度值班室要对“一通三防”安全隐患及时反馈给生产矿长，并协调有关人员及时进行处理。矿长每年要制定培训计划并按计划对除必须外出培训的特种作业人员外“一通三防”队伍各工种进行安全技术培训，且必须经考试合格才能上岗作业。
附件：详见甘家沟煤矿瓦斯防治方案。
第二节 煤与瓦斯突出矿井区域性防突治理技术方案
公司所属甘家沟煤矿矿井未进行突出性鉴定,但按突出矿井进行管理,煤矿编制有矿井防突专项设计《水城县甘家沟煤矿防治煤与瓦斯突出专项设计》、
附件：防突专项设计
第三节 瓦斯防治基础资料
一、矿井水文地质类型划分报告、地质勘探报告、瓦斯地质图编制和按规定修纺情况。

矿井水文地质类型为中等,委托相关中介部门编制的《水文地质报告》、《生产地质报告》及《瓦斯地质图》见附件。
第四章 瓦斯参数按规定测定、考察及收集整理情况
当开采M10号煤层时，临近层瓦斯涌出分别为M14号、M16号煤层。M19、M25号距离M10煤层100m以上，不考虑瓦斯涌出影响。
ｑ2==(19.58-3)×2.01÷1.43×0.5+(19.98-3)×2.1÷1.43×0.3=19.3m3/t
当开采M14号煤层时，临近层瓦斯涌出分别为M16号和M19、M25号煤层。
ｑ2== (19.98-3)×2.1÷2.01×0.6+(20.58-3)×1.5÷2.01×0.1+(21.38-3)×1.6÷2.01×0.05=15.4m3/t
当开采M16号煤层时，临近层瓦斯涌出分别为M19、M25号煤层。
ｑ2== (20.58-3)×1.5÷2.1×0.25 +(21.38-3)×1.6÷2.1×0.1 =12.6m3/t
当开采M19号煤层时，临近层瓦斯涌出为M25号煤层。
ｑ2== (21.38-3)×1.6÷1.5×0.75 =11.8m3/t
当开采M25号煤层时，无临近层瓦斯涌出。
（3）回采工作面瓦斯涌出量预测
Q采10=ｑ1+ｑ2=10.62+19.3=29.92m3/t；
Q采14=ｑ1+ｑ2=10.7+15.4=26.1m3/t；
Q采16=ｑ1+ｑ2=11.1+12.6=23.7m3/t；
Q采19=ｑ1+ｑ2=11.4+11.8=23.2m3/t
Q采25=ｑ1+ｑ2=11.9m3/t
取煤层瓦斯含量最大和挥发分最大者分别计算，本矿M25煤层瓦斯含量最大和挥发分最大，取M25煤层进行计算。
开采M25煤层时
Q掘＝ D×v×qo×(2-1)+S×v×γ×(Wo-Wc)
=3.2×0.00347×0.124×(2×-1)+6.6×0.00347×1.4×(18.19-3)
=1.92m3/min
式中：
q掘－掘进工作面绝对瓦斯涌出量，m3/min；
D－巷道断面内暴露煤壁面的周边长度，m；对于薄及中厚煤层，D=2*m；
m－开采层厚度，1.6 m；
v－巷道平均掘进速度，0.00347m/min；
L－巷道长度，700m；
qo--煤壁瓦斯涌出强度，（m3/min）；
qo＝0.026[0.0004(Vr)2+0.16]*Wo=0.124
Vr－煤中挥发分含量，22％；
S－掘进巷道断面积，按采面运输巷断面积取值6.6m2；
γ－煤的密度，1.4 t/ m3；
（5）生产采区瓦斯涌出量
本矿为一个采区一个生产工作面
==42.5m3/t
式中：
q区—生产采区相对瓦斯涌出量，m3/t；
K‘—生产采区内采空区瓦斯涌出系数，查表取1.25;
q采i—第i个回采工作面相对瓦斯涌出量, m3/t;
Ai--第i个回采工作面的日产量,t;
q掘--第i个掘进工作面绝对瓦斯涌出量,m3/min;
A0--生产采区平均日产量,t;
（6）矿井瓦斯涌出量
本矿井为一个采区达产
=1.25×42.5=53.1 m3/t
式中：
q井—矿井相对瓦斯涌出量，m3/t；
q区—第i个生产采区相对瓦斯涌出量，m3/t；
A0i--第i个生产采区平均日产量,t;
K‘—已采采空区瓦斯涌出系数，查表取1.25;
根据上述计算结果，开采+600m标高以上时，矿井单个掘进面的绝对瓦斯涌出量最大为q掘＝1.92m3/min；回采工作面最大相对瓦斯涌出量为29.92m3/t，绝对瓦斯涌出量为17.6m3/min；矿井最大相对瓦斯涌出量预测值为53.1m3/t，绝对瓦斯涌出量为33.5m3/min。
矿井瓦斯涌出预测情况
+1150标高矿井瓦期涌出预测一览表
瓦斯来源
采掘工作面
采空区
矿井
回采面
掘进面
生产采区
已采区
计算结果（m3/min）
8.4
3.4
2.9
3.7
18.4
所占比例(%)
45.65
18.48
15.76
20.11
100
合计（m3/min）
11.8
6.6
18.4
合计所占比例(%)
64.13
35.87
100
从上表能够看出，随着开采深度的增加，矿井瓦斯涌出量相应会加大。
瓦斯预抽后瓦斯涌出量预测
（一）预抽达标后采掘工作面瓦斯涌出量预测
根据AQ1026- 《煤矿瓦斯抽采基本指标》规定，突出工作面采掘作业前，必须将煤层瓦斯含量降到8m3/t以下。本煤层掘进时采用先抽后掘的方式对掘进工作面的瓦斯进行预抽；使本煤层瓦斯含量降到8m3/t 以下后再进行回采。
可采煤层瓦斯含量均抽放至7.5m3/t进行计算。
矿井首采M19号煤层时，除M19号煤层本煤层瓦斯涌出外，其相邻煤层也有瓦斯涌向开采层工作面，影响范围内上邻近层已采空，只有下邻近层M25煤层。
（1）本煤层瓦斯涌出量预测
q1＝K1×K2×K3× ×(Wo-Wc)
式中：
q1－回采工作面相对瓦斯涌出量，m3/t；
K1－围岩瓦斯涌出系数，1.1-1.3；取K1=1.2
K2－工作面丢煤瓦斯涌出系数，用回采率的倒数计算；K2=1/0.95 =1.05
K3－采区内准备巷道预排瓦斯对开采层瓦斯涌出影响系数，
K3==
L：工作面长度，80m；
h:巷道瓦斯排放宽度，m。矿井所采煤种为焦煤，h取18。
m－开采层厚度，1.5m；
M－工作面采高，1.5 m；
Wo－煤层原始瓦斯含量，7.5 m3/t；
Wc－运出矿井后煤的残存瓦斯含量m3/t，M19煤层Wc=3m3/t；
q1＝1.2×1.05×0.55××(7.5-3)
=3.1m3/t；
（2）邻近煤层瓦斯涌出量预测
q2=(Wo-Wc)××η
=(7.5-3)×1.6/1.5×0.75
=3.6m3/t；
式中：Wo－煤层原始瓦斯含量，7.5 m3/t；
Wc－运出矿井后煤的残存瓦斯含量， m3/t，查表得：M29煤层Wc=3m3/t；
m--邻近煤层厚度m =1.6m；
η--邻近层瓦斯排放率%，据煤层倾角及垂高查图得η=0.75 %
（3）回采工作面绝对瓦斯涌出量预测
q采= q1 +q2=3.1+3.6=6.7m3/t；换算成绝对瓦斯涌出量为3.95m3/min。
（4）掘进工作面瓦斯涌出量预测
①开采M19煤层时
Q掘＝ D×v×qo×(2-1)+S×v×γ×(Wo-Wc)
=3.0×0.00347×0.077×(2×-1)+9.3×0.00347×1.4×(7.5-3)
=0.923 m3/min
式中：
q掘－掘进工作面绝对瓦斯涌出量，m3/min；
D－巷道断面内暴露煤壁面的周边长度，m；对于薄及中厚煤层，D=2*m；
m－开采层厚度，1.5 m；
v－巷道平均掘进速度，0.00347m/min；
L－巷道长度，700m；
qo--煤壁瓦斯涌出强度，（m3/min）；
qo＝0.026[0.0004(Vr)2+0.16]*Wo=0.077
Vr－煤中挥发分含量，15.58％；
S－掘进巷道断面积，按采面运输巷断面积取值6.6m2；
γ－煤的密度，1.4 t/ m3；
②开采M25煤层时
Q掘＝ D×v×qo×(2-1)+S×v×γ×(Wo-Wc)
=3.2×0.00347×0.124×(2×-1)+6.6×0.00347×1.4×(7.5-3)
=1.4 m3/min
式中：
q掘－掘进工作面绝对瓦斯涌出量，m3/min；
D－巷道断面内暴露煤壁面的周边长度，m；对于薄及中厚煤层，D=2*m；
m－开采层厚度，1.6 m；
v－巷道平均掘进速度，0.00347m/min；
L－巷道长度，700m；
qo--煤壁瓦斯涌出强度，（m3/min）；
qo＝0.026[0.0004(Vr)2+0.16]*Wo=0.124
Vr－煤中挥发分含量，22％；
S－掘进巷道断面积，按采面运输巷断面积取值6.6m2；
γ－煤的密度，1.4 t/ m3；
（5）生产采区瓦斯涌出量预测
本矿为一个采区一个生产工作面
==13.4m3/t
式中：
q区—生产采区相对瓦斯涌出量，m3/t；
K‘—生产采区内采空区瓦斯涌出系数，查表取1.25;
q采i—第i个回采工作面相对瓦斯涌出量, m3/t;
Ai--第i个回采工作面的日产量,t;
q掘--第i个掘进工作面绝对瓦斯涌出量,m3/min;
A0--生产采区平均日产量,t;
换算成绝对瓦斯涌出量为8.5m3/min
（6）矿井瓦斯涌出量预测
本矿井为一个采区达产
=1.25×13.4=16.8 m3/t
式中：
q井—矿井相对瓦斯涌出量，m3/t；
q区—第i个生产采区相对瓦斯涌出量，m3/t；
A0i--第i个生产采区平均日产量,t;
K‘—已采采空区瓦斯涌出系数，查表取1.25;
根据上述计算结果，预抽达标后，开采+1150m标高时，单个掘进面的绝对瓦斯涌出量为q掘＝1.4m3/min；回采工作面绝对瓦斯涌出量为3.95m3/min，生产采区瓦斯涌出为8.5m3/min，矿井瓦斯涌出量预测为10.6 m3/min。
煤层
编号
瓦斯参数
原煤工业分析（%）
瓦斯含量（W）（m3/t）
瓦斯压力（P）（MPa/m2）
透气性系数（λ）
瓦斯放散初速度（△P）
煤的坚固性系数（f）
抽放半径（m）
Mad
Ad
Vdaf
St，d
K10
13.87
0.8

1.43
16.8
15.7
1.27
K14
14.77
0.8

1.2
16.25
15.1
1.3
K16
14.77
0.8

1.15
16.21
15.8
1.23
K19
15.07
0.8

1.40
15.81
15.5
0.8
K25
16.17
0.8

1.09
12.60
2.2
0.49

第四节 区域性防突措施
一、煤矿矿井煤层赋存特征表
水城县甘家沟煤矿矿井煤层赋存特征表
可采煤层主要特征表
煤层编号
最大～最小
煤层倾角(°)
煤层平
均间距(m)
煤层结构
煤层稳定性
顶底板岩性
平均厚度(m)
顶板
底板
M10
1.20-1.52
56
34
简单
较稳定
粉砂岩
粘土岩
1.43
M14
1.60-2.50
56
较简单
较稳定
粉砂岩
粘土岩
2.01
19
M16
1.68-2.40
56
较简单
较稳定
粘土岩
粘土岩
2.10
50
M19
1.50-1.52
56
简单
较稳定
粘土岩
粘土岩
1.50
16
M25
1.55-1.63
56
简单
较稳定
粘土岩
粘土岩

二、简述保护层开采矿井的煤层开采顺序、保护层选择、被保护层区域性防突措施。
甘家沟煤矿将矿井划分三个水平四个采区，一水平标高+1150m，二水平标高+1000m，三水平标高+850m；一二水平各一个上山采区；三水平分两个采区，一个上山采区，一个下山采区。
开采顺序
（一）煤层间的开采顺序
矿井按煤与瓦斯突出矿井进行设计和管理。矿区内由上到下可采煤层有M10、M14、M16、M19、M25号煤层共5层，因M10、M14、M16煤层在+1150m标高以上存在相应的采空，故将整合后的首采层布置在M19煤层。
煤层开采顺序为自上而下式，每一区段先开采M10煤层，后开采M14、M16、M19、M25煤层。
（二）采区间的开采顺序
采区间的开采顺序依次为：首先开采一采区，然后开采二采区，再采三采区和四采区、五采区。
（三）采区内的开采顺序
采区内沿煤层走向布置为双翼开采，采用走向长壁后退式开采，采区内由上至下布置回采区段。
（四）区段间的开采顺序
区段间采用下行式开采。
（五）工作面的推进方式
采面布置为走向长壁后退式工作面，由采区边界向斜井和下山方向推进。
三、 简述不具备保护层开采条件矿井采取的区域性防突措施。
开采保护层是当前防治煤与瓦斯突出最有效的措施之一。根据《防治煤与瓦斯突出规定》，应优先选择开采保护层防治突出措施。但矿井M10、M14、M16煤层在+1150m标高以上平面范围内均已采空(见矿井提供的采掘工程平面图)，因此在M19煤层中布置预抽巷道，对下伏的M25煤层进行预抽消突，将煤层瓦斯瓦斯含量降到8m3/t以下，或将煤层瓦斯压力降到0.74MPa（表压）以下后，再开采M25煤层。

第三节、 瓦斯先抽后采
高瓦斯矿井应抽区域、煤与瓦斯突出矿井突出煤层（区域）采掘工作面均按规定进行了抽采抽掘。
1、水城县甘家沟煤矿矿井采掘工作面抽采抽掘情况。
水城县甘家沟煤矿矿井采掘工作面抽采抽掘情况表
采掘工作面名称
钻孔数量（个）
控制范围（m2）
抽采率（%）
抽采后煤层瓦斯含量（m3/t）

11901采面
200
15000
25
5.1

第四节、 瓦斯防治效果评价
一、瓦斯防治效果评价制度及分级评价规定
二、 以来区域性防突和瓦斯预抽效果评价执行情况

第六章 资金保障

第一节 煤炭生产安全费用提取与使用

第二节 瓦斯防治资金投入

联系人：邓松 电话：
邮箱：
