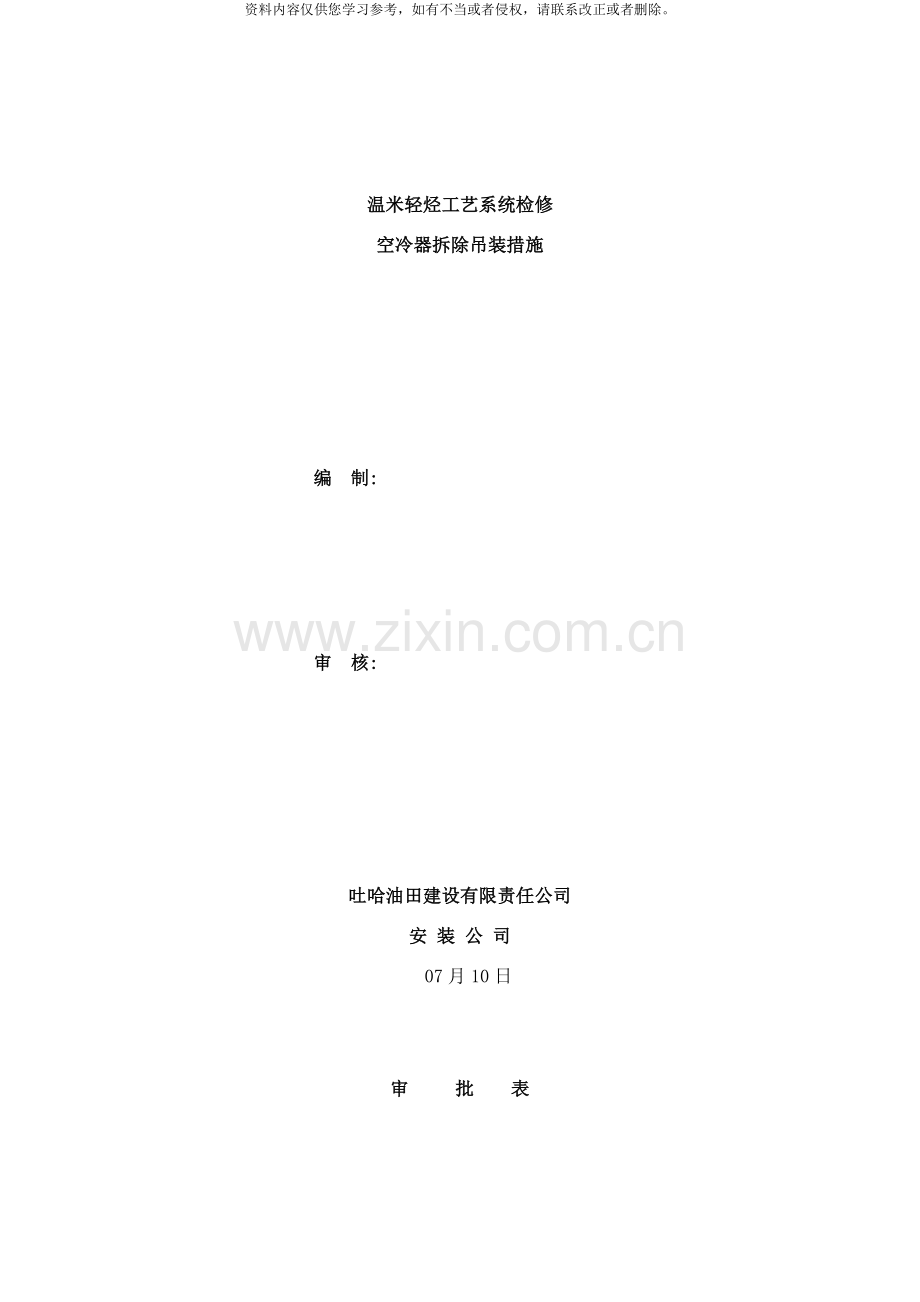

温米轻烃工艺系统检修
空冷器拆除吊装措施

编 制:

审 核:

吐哈油田建设有限责任公司
安 装 公 司
07月10日

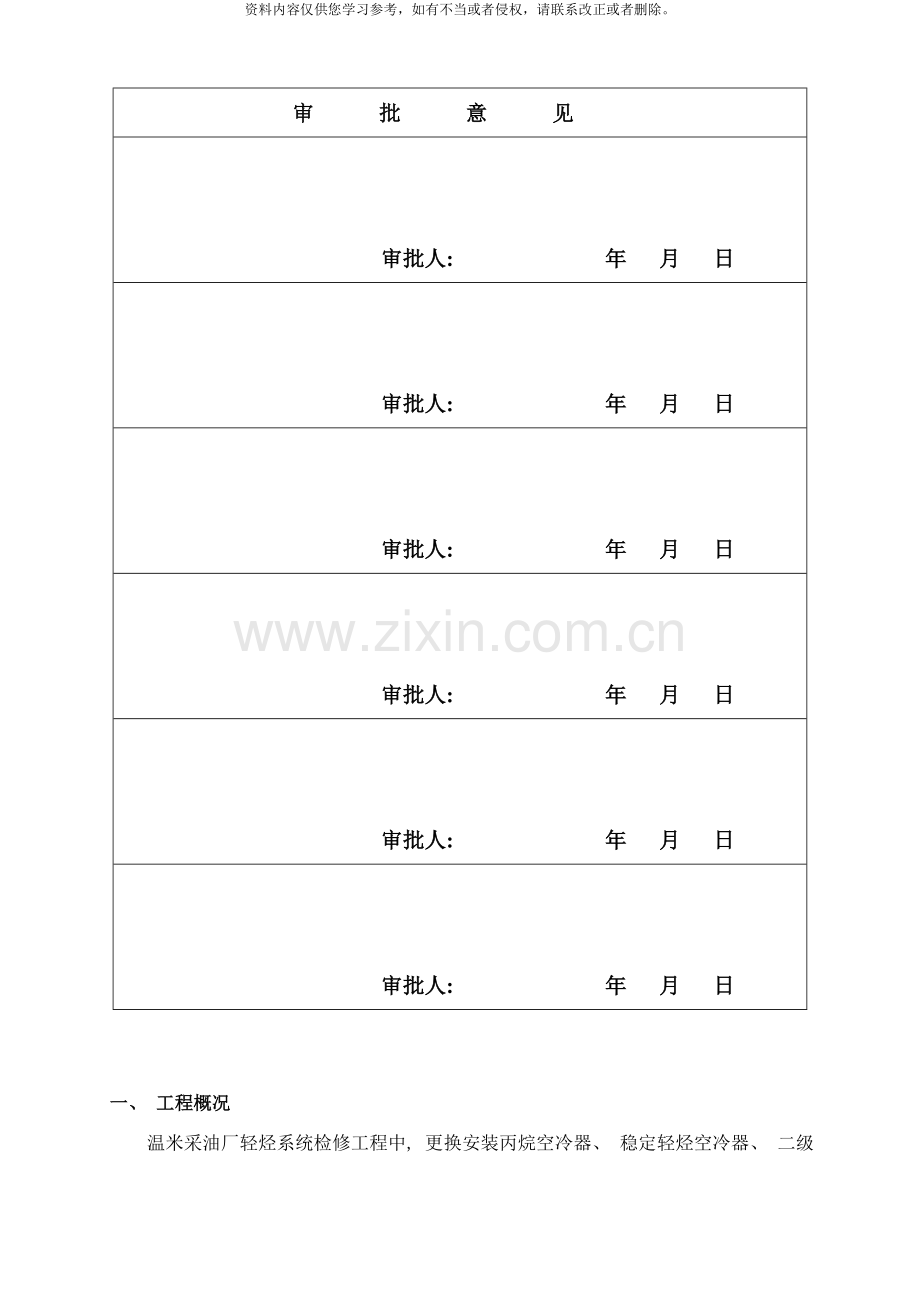

审 批 表

审 批 意 见

审批人: 年 月 日

审批人: 年 月 日

审批人: 年 月 日

审批人: 年 月 日

审批人: 年 月 日

审批人: 年 月 日

一、 工程概况
温米采油厂轻烃系统检修工程中, 更换安装丙烷空冷器、 稳定轻烃空冷器、 二级和再生气空冷器是重中之重, 为保证拆除和安装的顺利进行, 特编制此次拆除和吊装措施。
二、 编制依据
1. 哈尔滨空调股份有限公司空冷器总图;
2. 现场实际情况。
三、 施工组织
1．现场负责: 于春峰( )
2．安全监督: 江正先( )
3．现场指挥: 雷鹏宇( )
4．技术负责: 汪 诚( )
5．作业队
四、 拆除、 吊装措施
根据总图空冷器结构及现场布置( 见附图一) , 拟定拆除、 吊装顺序为: 稳定轻烃空冷器拆除-→二级和再生气空冷器拆除-→丙烷空冷器拆除-→丙烷空冷器吊装-→二级和再生气空冷器吊装-→稳定轻烃空冷器吊装。
由于吊车无法停靠在二级和再生气空冷器、 丙烷空冷器空冷器跟前, 吊装时吊角较大, 因此选用两台40T吊车。拆除时, 及时将卡车停在一侧, 随吊随装, 保证作业效率; 在卸车点, 停放一台16T吊车专门卸车。
1．稳定轻烃空冷器拆除措施
1.1拆除顺序: 仪表、 照明-→管线、 阀门-→百叶窗-→管束-→风机-→操作平台、 爬梯-→构架。
1.2吊车及卡车停放示意图, 见附图二。
2. 二级和再生气空冷器拆除措施
2.1拆除顺序: 仪表、 照明-→管线、 阀门-→湿斜管束-→湿斜管束构架-→风机-→左右两侧及前侧操作平台、 爬梯-→百叶窗-→湿立管束-→后侧操作平台、 爬梯-→构架。
2.2吊车及卡车停放示意图, 见附图三。
3．丙烷空冷器拆除措施
3.1拆除顺序: 仪表、 照明-→管线、 阀门-→左右两侧及前侧操作平台、 爬梯-→风机-→百叶窗-→管束-→后侧操作平台、 爬梯-→构架。
3.2吊车及卡车停放示意图, 见附图四。
4．丙烷空冷器吊装措施
4.1吊装顺序: 底层构架-→风机-→湿立管束-→百叶窗-→左右两侧及后侧操作平台、 爬梯-→湿斜管束构架-→湿斜管束-→前侧操作平台、 爬梯。
4.2吊车停放示意图, 见附图四。
5．二级和再生气空冷器吊装措施
5.1吊装顺序: 再生气空冷器底层构架-→湿立管束-→百叶窗-→左右两侧及后侧操作平台、 爬梯-→风机-→湿斜管束构架-→湿斜管束-→二级空冷器底层构架-→湿立管束-→百叶窗-→左右两侧及前侧操作平台、 爬梯-→风机-→湿斜管束构架-→湿斜管束-→左右两侧及前侧操作平台、 爬梯-→湿斜管束构架-→湿斜管束。
5.2吊车停放示意图, 见附图三。
6．稳定轻烃空冷器吊装措施
6.1吊装顺序: 底层构架-→风机-→操作平台、 爬梯-→管束-→百叶窗。
6.2吊车停放示意图, 见附图二。
7.吊装措施
7.1吊装设备选择: 使用两台40T吊车抬吊。
7.2钢丝绳选择: 吊大件时选用6×37+1, 直径20mm, 公称抗拉强度390kgN/mm2, 钢丝绳破断拉力总和大于130T, 单根长度以11m为宜, 每处悬挂两根; 同时配备若干规格钢丝绳6副以供使用。
7.3卡环选择: 35T卡环4只。
7.4拆除吊装
7.4.1清除吊装现场的周围5m内各障碍物。
7.4.2拉运卡车停放到位。
7.4.3吊车按照示意图停放。
7.4.4吊车先将选定吊件提住, 使钢丝绳拉紧、 稍稍吃劲。
7.4.5将选定吊件进行拆卸、 割除。
7.4.6缓缓提升, 检查确定吊件是否完全脱离连接, 确认后将吊件提起100mm高, 检查吊车、 钢丝绳、 吊耳受力情况及吊件是否平衡稳固。
7.4.7将吊件缓缓提升、 平移至卡车上。
7.5组装吊装
7.5.1清除吊装现场的周围5m内各障碍物。
7.5.2吊车按照示意图停放。
7.5.3拆除吊装件包装、 捆绑铁丝等。
7.5.4吊车先将选定吊件提住, 缓缓提升, 检查确定吊件是否完全脱离连接, 确认后将吊件提起100mm高, 检查吊车、 钢丝绳、 吊耳受力情况及吊件是否平衡稳固。
7.5.5将选定吊件缓慢提升、 平移至安装位置。
7.5.6吊件在钢丝绳拉紧、 吃劲的情况下进行组装、 组焊。焊接或连接牢固后去掉钢丝绳。
7.6吊装安全措施:
7.6.1吊装前认真检查机具、 设备是否良好。
7.6.2先进行试吊、 吊离地面200mm左右、 经检查无问题后再起吊。
7.6.3起重机臂下严禁有人, 作业区应明朗开阔、 不得在输电线路下作业, 当在其一侧作业时应保持吊车吊具, 钢丝绳, 重物与线路的距离不小于7m。
7.6.4起重机应有载重指示器, 不得超载、 不得斜吊。
7.6.5作业时必须起吊平稳, 慢速均匀升降, 不得在重载情况下进行调臂急进, 急退和急速施转。
7.6.6吊装作业中突然发生机械故障暂停作业时, 应设法把吊物放在安全位置, 不允许将重物悬挂在吊钩上。
7.6.7禁止任何人随同物体升降。
7.6.8禁止与施工无关人员进入吊装现场。
7.6.9六级以上大风, 不得进行吊装作业。
7.6.10起吊钢丝绳必须达到吊装要求, 起吊前应认真检查钢丝绳捆绑的稳
固和牢靠性。
7.6.11吊装时要有专人指挥, 指挥员要旗帜鲜明, 手势清楚。
7.6.12吊装人员分工明确, 严禁串岗。
7.6.13吊装人员必须劳保上岗, 配戴安全帽、 必须严格听从指挥, 不得乱
打手势。
8.空冷器吊装完毕进行工艺安装及电气仪表安装, 施工要求见施工组织设计。
9．相关要求
9.1检查空冷器立柱底板螺栓孔与现有基础地脚螺栓孔距是否一致, 核实确认后方可进行拆卸及吊装; 现有基础及灌浆详见施工组织设计。
9.2厂家现场指导安装。
9.3现场组焊及组装符合《钢结构工程施工及验收规范》GB50205- 规范要求及哈尔滨空调股份有限公司空冷器总图技术要求。焊后及时清理焊渣、 飞溅物, 目测焊缝后进行防腐, 避免最后组装完毕遗漏某些部位无法进行防腐。
9.4现场动火、 吊装、 用电要及时办理有关手续, 动火时监护人到位, 并做好相应防护措施。
9.5拆除下来的仪表、 阀门及时封堵、 包装、 送检, 管件、 螺栓等及时规类、 保养、 堆放。
五、 资源需求计划
1.劳动力需求计划
序号
工种
数量
备注
1
管工
2

2
铆工
4

3
电焊工
6

4
气焊工
2

5
电工
2

6
仪表工
2

7
砼工
2

8
防腐工
4

9
普工
10

合计
34

2.拟用于本工程主要设备计划
序号
设备名称
规格型号
单位
数量
备注
1
电焊机
ZX7—400ST
台
2

2
林肯柴油电焊机焊机
LN23P/SAE-400
台
4

3
吊 车
40T
辆
2
吊装
4
吊 车
16T
辆
1
吊装
5
半挂车
15T
辆
2
拉运
6
客货车
五十铃
辆
2

客车
EVICO
辆
2

7
经纬仪
DJ6
台
2

8
水准仪
DS3
台
2

9
千斤
50T
个
4

10
倒链
5T
个
6

11
台式钻床
Z4116A
台
1

12
手电钻

台
2

13
磨光机

个
6

六、 安全措施
1、 每天施工作业前, 对所有作业人员进行安全讲话、 施工交底, 形成记录并签字。使每位员工清楚干什么、 怎么干、 作业过程中听从谁的指令、 自身的安全保护方法、 保护她人的安全措施等。对职工进行全面安全教育, 提高职工的现场应变能力及操作技能。
2、 各部组合件在吊装过程中, 有专人指挥、 有揽绳随时调整, 避免刮碰。
3、 高空作业人员必须系好安全带, 而且劳保护具上岗。
4、 现场安全监护人员必须到位进行监督, 对不符合安全操作要求的人员停止其施工作业, 并现场进行安全教育; 对不服从教育者, 则勒令其停工。
5、 每天收工时, 清理现场的施工设备、 器具, 并统一存放保管; 清除现场遗留的安全隐患。
6、 施工焊接时, 必须将地线靠近焊接部位就近处, 严禁在其它管道上打火, 以防引起安全隐患。
7、 拆除管线前必须进行可燃气体浓度检测, 符合施工条件后方可进行施工, 严格执行作业许可证制度, 各项作业票办理齐全后方可施工。
8、 施工前, 必须进行有针对性的安全讲话并做好记录。动火前, 必须进行可燃性气体浓度检测, 符合动火条件后方可动火。施工人员必须穿着防静电服装, 戴安全帽, 会操作消防器材, 掌握消防安全知识。
9、 氧气瓶、 乙炔瓶间隔5m以上, 距动火点10m以上, 动火前清理现场易燃物, 施工现场不准存放任何易燃物。
10、 施工现场防火、 防爆必须做到器材到位、 人员落实, 各方监护人必须到达现场并一直在现场监护。施工期间要服从安全员的指挥。
11、 风力大于五级、 或上风向可燃气体浓度大于爆炸下限的20%时, 不得动火; 动火操作人员必须严格按照安全操作规程, 全部动火位置必须设专人监护。
12、 在施工现场的要备有当地医院和应急机构的电话号码。
13、 风险识别:
( 1) 风险识别范围: 施工的全过程。
( 2) 施工动火过程的风险( 危害) 影响分析及削减措施:
过程
风险或危害
影 响
削 减 措 施
施工动火作业
火灾

人员伤亡
财产损失

1、 动火前准备, 必须做好以下工作:
( 1) 甲、 乙方共同确认需要加设的盲板位置是否正确、 是否严密。
( 2) 请甲方确认动火部位。
2、 清理施工区域油物, 用防火毛毡覆盖附近污油井的井盖。
3、 用火前, 准备好消防器材。
4、 用火期间, 距用火点30m内严禁排放各类可燃气体, 15m内严禁排放各类可燃液体。
5、 一张用火票只限于一处用火。
6、 必须有双方安全监护人到场。
( 3) 电焊工作业过程中的风险( 危害) 影响分析及削减措施:
过 程
风 险 或 危 害
影 响
削 减 措 施
电焊工作业
中的危害
不熟悉设备操作规程
人员伤亡、 设备损坏
施工人员为合格焊工, 熟知设备操作规程。
电弧光辐射
电光性眼炎、 皮肤损害
施工人员劳保上岗, 上岗前检查。
焊接烟尘
电焊工尘肺
施工时保持室内通风。
焊接或清理焊缝时焊渣飞溅
烫伤或火灾
设遮挡物, 人员监护
( 4) 气焊作业过程的风险( 危害) 影响分析及削减措施:
过 程
风 险 或 危 害
影 响
削 减 措 施
气焊工作业
中的危害
氧气、 乙炔管老化
爆炸事故
人员伤亡
使用前仔细检查, 发现老化的氧气、 乙炔管及时更换。
氧气、 乙炔瓶工作距离不够
爆炸人员伤亡
距离在5m以上
氧化铁水飞溅
烫伤人火灾
进行切割时要通知其它作业人员以免烫伤。
氧气乙炔火焰辐射
人员伤害
气焊工进行切割时应戴专用防护眼镜。
切割物没有清理
环境污染
施工作业完成后清理现场, 保持现场清洁。
( 5) 高空作业过程的风险( 危害) 影响分析及削减措施:
过程
风 险 或 危 害
影 响
削 减 措 施
高空作业
中的危害
未系安全带或安全带安全性能差
人员伤亡
使用前仔细检查安全带的完好性。
监护人仔细检查高空作业人员劳保护具是否齐全。
施工人员有恐高症
人员伤亡
安排身体健康, 无恐高症的人员。
坠物伤人
人员伤亡
施工用料、 工具要放置稳当, 必要时对所材料、 工具采取防坠落措施
( 6) 设备或预制管道吊装过程的风险( 危害) 影响分析及削减措施:
过 程
风 险 或危 害
影 响
削 减 措 施
吊装作业
中的危害
吊点选取不合理
人员伤亡
财产损失
吊装前准确测算吊点位置。
违章指挥
人员伤亡
财产损失
吊装指挥人员为有丰富吊装经验的人员担任。
吊臂下严禁站人
人员伤亡
吊装施工区域设置警示带, 严禁非吊装人员进入施工区, 并设专人监护。
吊装设备带病作业
人员伤亡
财产损失
吊装设备要检查设备的完好性, 带病的吊装设备不得进入施工现场。
七、 应急组织人员及措施
1、 应急组织机构:
应急反应领导: 高琦

应急反应组织人: 于春峰

现场监护小组
现场抢险小组
现场联系小组

2、 相关的组织机构职责及组成人员:
应急反应领导: 安装公司行政、 安全总负责人: 高琦( ) 负责协调安装公司施工人员调配, 应急物资审批, 施工机具及车辆总体协调调度, 突发事件抢险组织落实。
现 场 联 系 人: 江正先( ) 职责是与公司领导保持联系, 汇报现场情况并负责监护。
组织人: 于春峰( ) 组织作业人员按安全措施施工, 并检查施工工序是否按措施落实, 为现场行动直接指挥人。
3、 应急信息的收集和传输:
当施工现场发生紧急情况时, 当事人或施工人员应立即报告安装公司领导及HSE监督员, 现场抢险小组应立即进行现场救治, 现场监护小组立即设置警戒区, 对事故现场进行维护。当出现危害较小时, HSE监督员应立即组织人员进行自救。当伤情较严重时, 应立即报告急救中心, 报警电话120( 使用油网座机电话直接拨打120, 使用手机或地方座机电话拨打8375120) , 同时HSE监督员应组织人员对现场进行监护。
4、 应急抢险原则:
( 1) 先自救, 后求救的原则。
( 2) 救人重于抢险的原则。
( 3) 先重点后一般的原则。
5、 应急状态的起始和解除:
当紧急情况发生时, 即进入应急状态, 应急现场处理完毕, 应急状态解除, 应急状态的解除应根据事故轻重由生产科或HSE监督员负责宣布。
6、 应急善后处理:
( 1) 应急状态解除后, HSE监督员应组织应急人员对事故现场进行保护, 并参与事故的调查处理过程。
( 2) 事故现场取证完后, HSE监督员应组织人员对事故现场进行清理。
7、 应急反应程序:
安全环保部
电话:8371350
相关
单位
生产协调部电:8371366
相 关 方
公司生产主管经理
电话: 8378695
事故现场
安装公司
结 束
当紧急情况发生时
相 关 方
HSE监督员
急救中心电话:8375120
安装公司领导:

通知

报告

报告

抢险 救火 组织 抢险
组织抢险
监督 检查指导
应急抢险
应急 解除

应急善后处理

8、 安全应急物资
消防毛毡4条/处 ; 灭火器( 8kg) 4个 /处;
依维柯客货车: 1辆/处 气体检测仪1套
附图一: 现场布置图

设

备
稳定轻烃空冷器

丙烷空冷器

二级、 再生气空冷器

设

备
设备

砂石场坪( 到货空冷器散装件堆放区)

消

防

通
消 防 通 道
道

设

备
稳定轻烃空冷器

丙烷空冷器

二级、 再生气空冷器

设

备
设备

砂石场坪( 到货空冷器散装件堆放区)
吊车
卡车
附图二: 稳定轻烃空冷器拆除吊车、 卡车停放示意图

消

防

通

道 消 防 通 道

附图三: 二级、 再生气空冷器拆除吊车、 卡车停放示意图

设

备

二级、 再生气空冷器

丙烷空冷器

设

备
消

防

通吊车
吊车
设备

卡车

道 消 防 通 道

砂石场坪( 到货空冷器散装件堆放区)

附图四: 丙烷空冷器拆除吊车、 卡车停放示意图

设

备

丙烷空冷器

二级、 再生气空冷器

设

备
设备

砂石场坪( 到货空冷器散装件堆放区)
吊车
卡车
吊车

消

防

通

道 消 防 通 道
