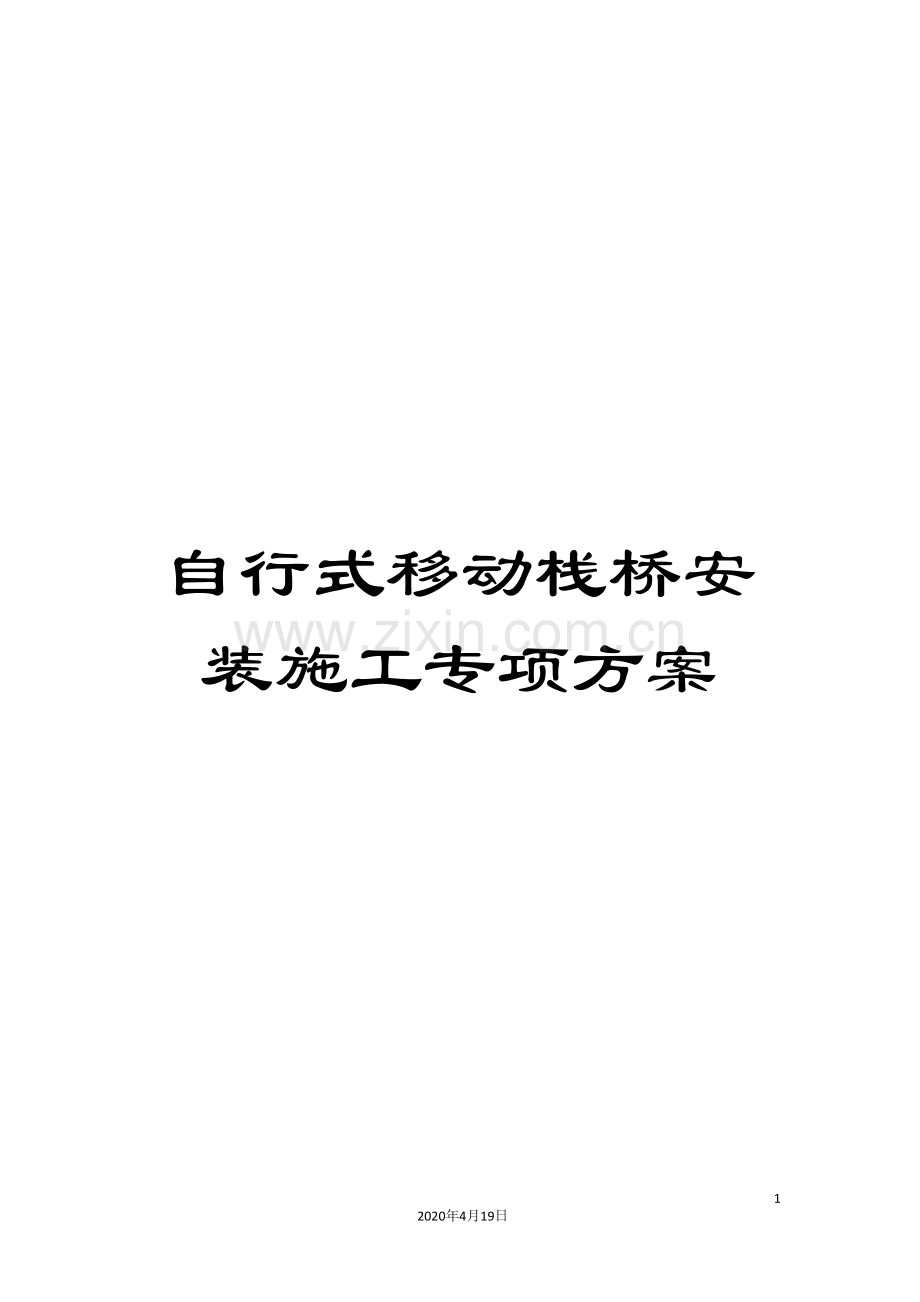

自行式移动栈桥安装施工专项方案

9
2020年4月19日
文档仅供参考

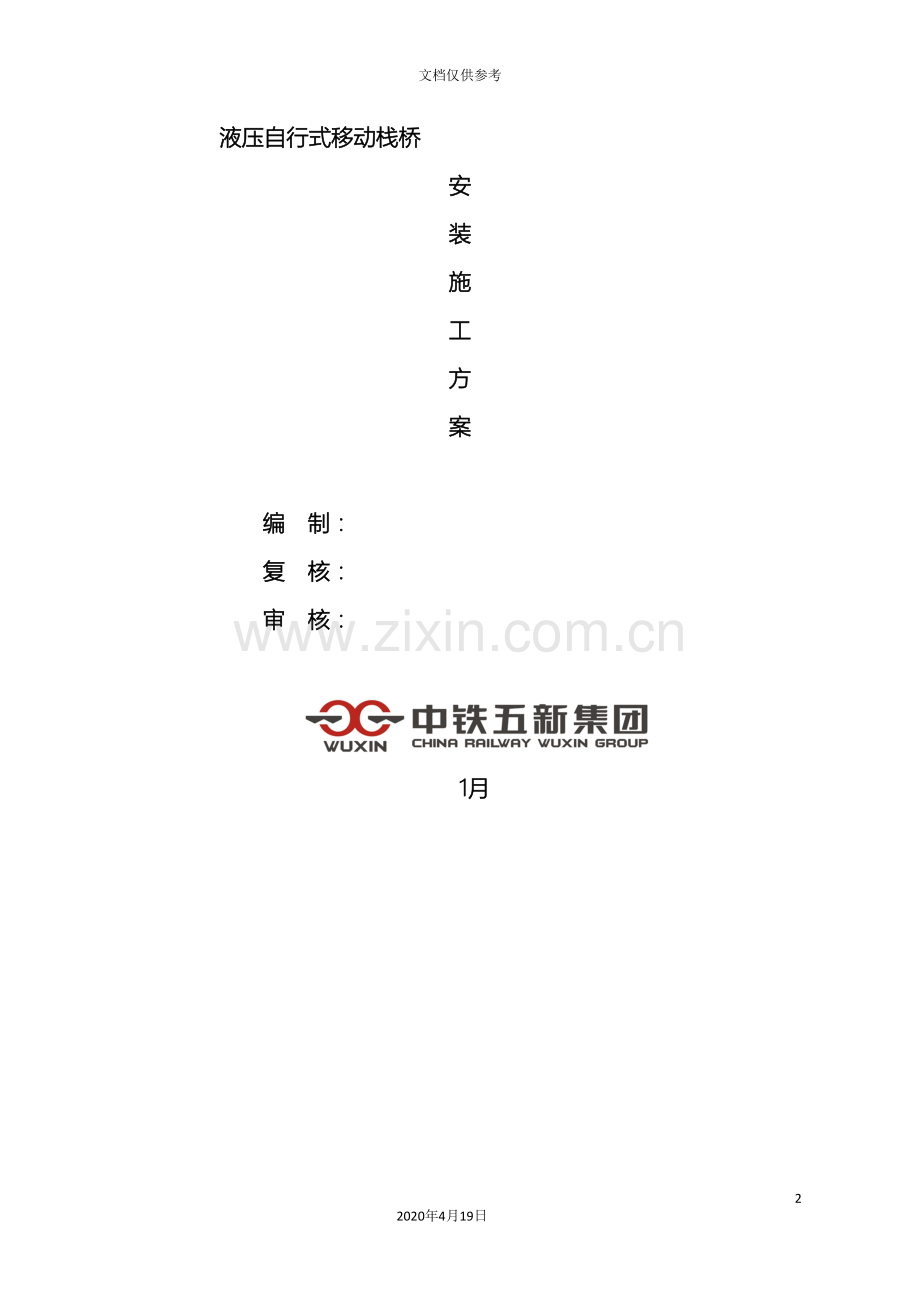

液压自行式移动栈桥
安
装
施
工
方
案

编　制：　　　 　　 　
复　核：　　　　　　　　　　　　　
审　核：　　　　　　　　　　　　　

　 1月

目 录
1、工程概况
2、总体方案
3、安装前的准备工作
4、安装程序及工艺流程
5、安装及使用注意事项
6、文明施工
7、拼装图

1、工程概况
根据施组规划，蒙华隧道施工需安装使用液压自行式栈桥， 自行式移动栈桥是铁路、公路双线隧道实现仰拱全幅施作及仰拱填充的专业设备，该移动仰拱栈桥减少掌子面开挖施工运输和仰拱施工之间的干扰，为仰拱施工提供了小型流水作业工作面，满足隧道仰拱混凝土整幅浇筑一次成型和快速施工的需求。
我公司自行研制生产的24m自行式移动栈桥不但保证仰拱施工的整体性，又提高了整体的承载力，充分满足了建设单位要求仰拱一次性施工长度达到24米的要求。此栈桥采用机电液一体化设计，具有多项专利技术，配备有多功能自动走行装置，前支架，后横移机构，液压自平衡系统，能够实现自动纵移、起升降落、自动横移，无需要装载机、挖掘机及卷扬机等外部动力设备的支持，自动化程度高。
2.总体方案
自行式移动栈桥工厂制造后运至现场组装，安装需用汽车吊起吊部件进行安装，将自行式移动栈桥安装调试完毕后，启动走行机构走入洞内。
依据隧道洞口现场施工的实际情况，选定在洞口段40-50米处组装自行式移动栈桥。
3.安装前的准备工作
3.1安装人员组织
序号
类型
人数
主要工作内容
备注
1
现场负责
1
负责现场作业管理

2
技术主管
1
负责技术指导、以及安
全
3
技术指导
1
负责具体安装指导工作
厂家
4
安装联络员
1
负责人员、设备调配

5
安全员
1
负责具体安全工作

6
机械安装钳工
8
听从技术指导的安排

7
运输起重
3
负责现场的运输、起吊
一人起重指挥人员
8
电气
2
负责现场用电、电气焊

3.2安装人员岗前培训
①、所有参加安装人员都必须进行岗前培训，使其对自行式移动栈桥的构造有一个较为详细的了解。
②、每个操作者要了解自行式移动栈桥时所用的工具性能和使用方法，确保安全作业。
③、以自行式移动栈桥安装说明书为板本进行技术培训。
④、切记高空作业要系好安全带，不准重叠作业，确保安全。
3.3安装所用设备及料具
1）、吊车8～12T 1台
2）、水平运输车5T 1台
3）、电动扳手（22～24、30～32） 1把
4）、梅花扳手（22～24） 6把
5）、梅花扳手（30～32） 4把
6）、钢丝绳φ15.5*3～4米 2根
7）、钢丝绳φ12*3～3.5米 2根
8）、撬棍φ20×500～600（一头尖一头扁） 4根
9）、撬棍φ20×800 2根
10）、撬棍φ20×1500 1根
11）、手锤4磅 1把
12）、大锤8磅 1把
13）、手拉葫芦3T 2个
14）、手拉葫芦5T 2个
c15）、20t千斤顶（螺旋式） 4台
16）、10t定滑轮 1个
17）、临时支撑木100*100*1000 10根
18）、临时支撑管￠80*3米 8根
4. 自行式移动栈桥安装程序及工艺流程
自行式移动栈桥安装工艺流程：
安装主桥
平整场地
选择拼装场地

安装连接梁 桥面板
安装自动走行装置
安装前支架

安装前后横移移
安装后走行机构
安装前后桥

验收、使用
安装附件及其它
安装液压及电器系统

4.1选择安装地点
结合现场实际情况，选择适当的安装地点，以便自行式移动栈桥比较顺利地进洞或进入工作面。
平整场地，场地尽量平坦开阔，以便安装作业 ，场地一般在(40-50)×8米一块即可，看现场实际情况而定。
4.2安装主桥总成
利用起吊装置（吊车）将主桥1、2、3，分别放在平地上，按编号依次排列好，左右2根主桥中心距大致调整到位，主桥调平、调直后用夹板固定好，主桥连接采用10.9级M20的高强度螺栓连接,安装主桥时前端需垫高，方便后续安装自动走行装置和前支架。
4.3安装连接梁、桥面板
将连接梁吊至两根主桥中间，连接梁分前、中、后三种类型，按先后顺序排列好，与主桥拼装，拼装完后先不好拧螺栓，检查主桥中心距误差小±2mm时再拧紧螺栓。连接拼装完后按顺序拼装桥面板。
4.4安装自动走行装置
自动走行装置出厂前已经是一个整体，从栈桥前端安装。
4.6安装前支架
前支架出厂前已经是一个整体，从栈桥前端安装在主桥的安装槽内，连接下盖板，调正。
4.7安装前后横移机构。
4.8安装前、后桥。
4.9后走行机构
4.10螺栓紧固
检查主桥平、直，两根主桥中心距、对角线正确后拧紧所有螺栓，主桥高强度螺栓需施加预紧力。
4.11安装液压及电器系统
4.12安装附件
4.13检查所有紧固螺栓。
4.14空载试车，电器液压系统工作是否正常。
4.15试验自行式移动栈桥各种动作是否灵活准确到位。
4.16自检合格后，报监理验收。
4.17验收合格的，填表，双方签字后，待投入使用。
5. 自行式移动栈桥安装及使用注意事项
5.1自行式移动栈桥使用前的准备工作
（1）自行式移动栈桥到位后，在过车前必须保证自行式移动栈桥达到刚性支撑状态。
（2）每进行一个作业循环前后均要认真检查各部位螺栓、销子的松紧状态，并对各种连接件重新检查紧固。
（3）液压系统应无泄漏现象，各油缸伸缩灵活。
5.2严禁操作事项
（1）电源动力线截面不符合功率要求，电源线路缺相，线路磨损外裸时，严禁合闸起动，及时更换。
（2）液压油低于警示区时，严禁使用。
（3）自行式移动栈桥移动时，严禁在桥面板上过车。
（4）自行式移动栈桥在移位时，下部严禁过车过人。
（5）电机、电控系统为防暴性结构设施的，严禁拆机、拆卸、拆柜、拆封等。
（6）主桥过车总重不超过60T。
（7）液压电控柜进柜电压为380V；电流大于25A以上， 严禁低电压低电流误接入电控柜。
（8）严格执行起重作业安全操作规程，严禁违章操作。
（9）严格按施工图进行施工作业。
5.3 维护与保养
（1）使用前与使用过程中应检查各部螺栓联结是否有松动；及时拧紧；
（2）各部轴销处要求加黄油润滑，以保证其旋转自如。
（3）及时清理浇注撒落自动装置上泥浆。
（4）及时清理桥面板上的泥浆。
（5）液压油应保持清洁，根据系统压力的波动情况，随时补充液压油。
5.4自行式移动栈桥组装后的调试
6.文明施工
1、现场设专人负责文明施工管理，严格执行项目部部有关规定，做好本单位施工区域的管理。施工区域在当天施工完后要做到活完、料清、场地净、做好现场文明施工。
2、施工现场的材料、机具应配备专人看管，以防丢失影响施工进度，夜间设专人负责巡视和保卫工作。
3、清洗用的废油及破布严禁随处乱丢，防止环境污染。

７.拼装图
