公路单元工程质量评定表填表说明.doc

公路单元工程质量评估表填表阐明
1．填写单元工程质量评估表前提条件是基本规定检查符合规定，施工记录齐全、真实清晰，外观鉴定无明显缺陷。
2．关键实测项目合格、优良原则：
合格：实测点合格率每项均达90％及以上。
优良：实测点合格率100％。
3．一般实测项目合格、优良原则：
合格：每项实测点合格率70％及以上。
优良：每项实测点合格率达90％及以上。
4．单元工程（工序）合格原则：
检查项目所有符合原则，关键实测项目每项实测点合格率达90％及以上，一般实测项目实测点合格率每项均达70％及以上。
5．单元工程（工序）优良原则：
检查项目所有符合质量原则，关键实测项目实测点合格率达100％，一般实测项目实测点合格率每项均达90％及以上。 水利水电工程
表路1 公路土方路基单元工程质量评估表
单位工程名称

单元工程量

分部工程名称

施工单位

单元工程名称、部位

检查日期

项次
检查项目
质量原则
检查记录
合格点数
合格率%
主
控
项
目
基本规定
符合评估原则规定

外观鉴定
边线、坡面无明显缺陷，取土坑、弃土堆整洁、美观

施工记录资料
齐全、真实、清晰

项次
实测项目
设计值
质量原则（容许偏差）
实测值

1
△压实度%

不不不小于设计值

2
△弯沉（0.01mm）

不不小于设计值

3
纵断高程(mm）

+10.-20

4
中线偏位(mm）

100

5
宽度(mm）

不不不小于设计值

6
平整度(mm/3m）

20

7
横坡(%)

±0.5

8
边坡

不陡于设计值

施工单位
自评意见

主控项目检查点100%合格，一般项目逐项检查点旳合格率 %，且不合格点不集中分布。
工序质量等级评估为：

（签字，加盖公章） 年 月 日
监理机构
复核评估意见

经复核，主控项目检查点100%合格，一般项目逐项检查点旳合格率 %，且不合格点不集中分布。
工序质量等级评估为：

（签字，加盖公章） 年 月 日

水利水电工程

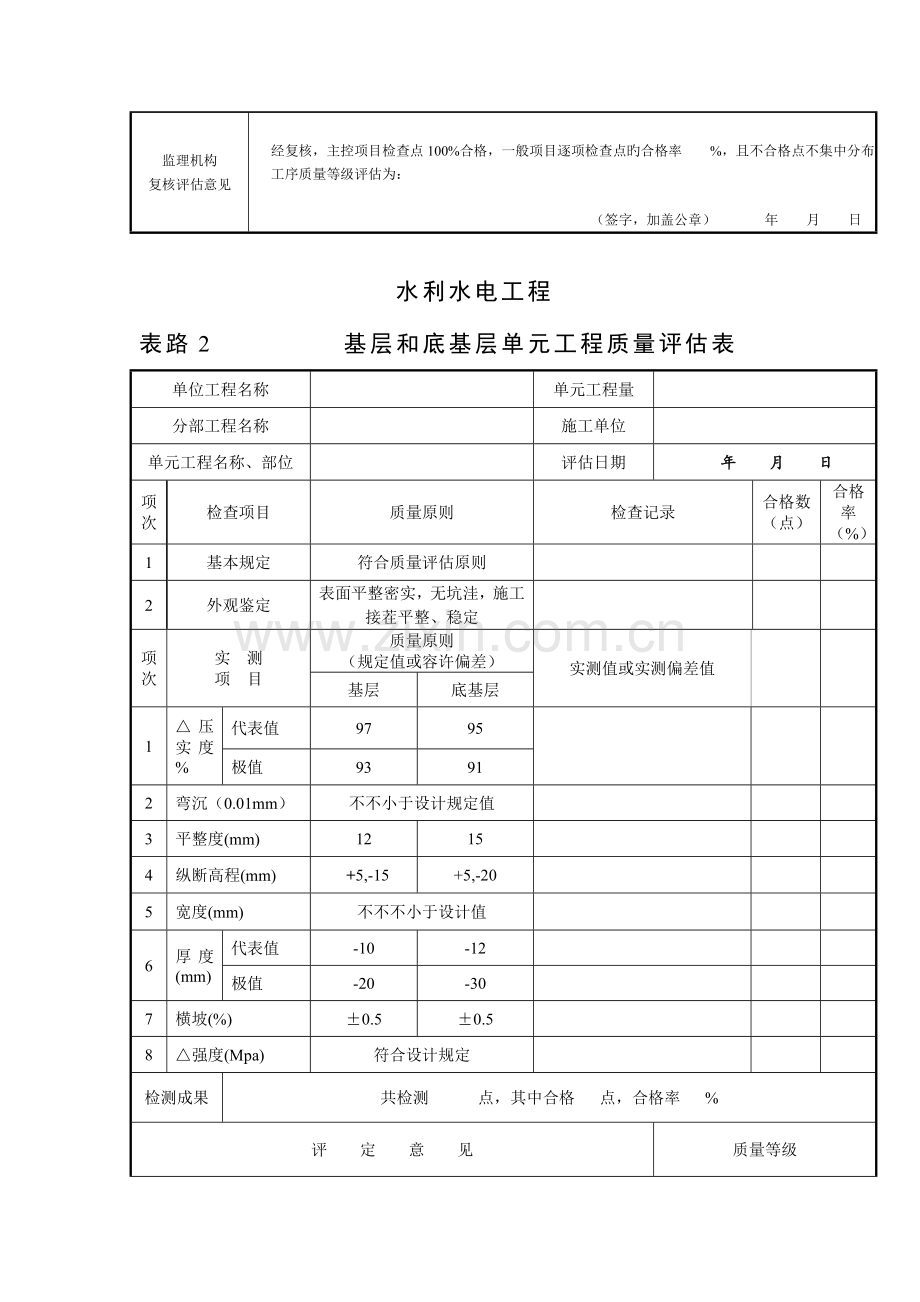

表路2 基层和底基层单元工程质量评估表
单位工程名称

单元工程量

分部工程名称

施工单位

单元工程名称、部位

评估日期
年 月 日
项次
检查项目
质量原则
检查记录
合格数
（点）
合格率
（%）
1
基本规定
符合质量评估原则

2
外观鉴定
表面平整密实，无坑洼，施工接茬平整、稳定

项
次
实 测
项 目
质量原则
（规定值或容许偏差）
实测值或实测偏差值

基层
底基层
1
△压实度%
代表值
97
95

极值
93
91
2
弯沉（0.01mm）
不不小于设计规定值

3
平整度(mm)
12
15

4
纵断高程(mm)
+5,-15
+5,-20

5
宽度(mm)
不不不小于设计值

6
厚度(mm)
代表值
-10
-12

极值
-20
-30

7
横坡(%)
±0.5
±0.5

8
△强度(Mpa)
符合设计规定

检测成果
共检测 点，其中合格 点，合格率 %
评 定 意 见
质量等级

检查项目符合质量原则。关键实测项目合格率在 ％以上，
一般实测项目实测点合格率 % ～ ％。

施工单位

年 月 日
建设
（监理）
单位

年 月 日
注：执行原则JTG F80/1-2023
水利水电工程
表路3 水泥混凝土面层单元工程质量评估表
单位工程名称

单元工程量
m2
分部工程名称

施工单位

单元工程名称、部位

评估日期
年 月 日
项次
检查项目
质量原则
检查记录
1
基本规定
符合检查评估原则规定

2
外观鉴定
混凝土版旳断裂块数不得超过0.4%；表面旳脱皮、印痕、裂纹和缺边掉角等病害现象不得超过0.3%；路面侧石直顺、曲线圆滑；接缝填筑饱满密实，不污染路面；胀缝无明显缺陷

项次
检测项目
设计值
容许偏差
实测值
合格数
（点）
合格率
（%）
1
△弯拉强度（Mpa）

在合格原则之内

2
△板厚度(mm)

代表值≥（设计厚度－5） 极值≥（设计厚度－10）

3
平整度
σ(mm）

2.0

IRI (m/km)
3.2
最大间隙
h (mm)
5
4
抗滑构造深度(mm)

0.5≤深度≤1.0（特殊路段 06≤深度≤1.1）

5
相邻板高差(mm)

3

6
纵、横缝顺直度(mm)

10

7
中线平面偏位(mm)

20

8
路面宽度 (mm)

±20

9
纵断高程 (mm)

±15

10
横坡 (%)

±0.25

检测成果
关键项目 项，质量 ，一般项目 项，合格 项，优良 项
评 定 意 见
单元工程质量等级

检查项目所有符合质量原则；关键检测项目实测点合格率 %及以上，一般实测项目合格率为 % ～ %

施工单位

年 月 日
建设
（监理）
单位

年 月 日

水利水电工程
表路4 沥青混凝土面层和沥青碎（砾）石面层单元工程质量评估表
单位工程名称

单元工程量

分部工程名称

施工单位

单元工程名称、部位

评估日期
年 月 日
项次
检查项目
质量原则
检查记录
1
基本规定
符合检查评估原则规定

2
外观鉴定
平整密实，无泛油、松散、裂缝和明显离析等现象，搭接处紧密平顺，面层与路缘石及其他构筑物应密贴接顺

项
次
实 测
项 目
质量原则
（规定值或容许偏差）
实测值或实测偏差值
合格数
（点）
合格率
（%）

其他公路
1
△压实度（%）
符合设计规定

2
平整度(mm)
≤5

3
弯沉值（0.01mm）
符合设计规定

4△
厚度(mm)
代表值

-8%H

合格值

-15%H
5
中线平面偏位(mm)

30

6
纵断高程(mm)

±15

7
宽度(mm)
有侧石

±30

无侧石
不不不小于设计值

8
横坡(%)

±0.5

检测成果
共检测 点，其中合格 点，合格率 %
评 定 意 见
质量等级
检查项目符合质量原则。关键实测项目合格率在 ％及以上，一般检测项目实测点合格率 ％ ～ ％ 。

施工单位

年 月 日
建设
（监理）
单位

年 月 日
注:执行原则JTG F80/1-2023，合用于2～4级公路

水利水电工程
表路5 沥青表面处治面层单元工程质量评估表
单位工程名称

单元工程量

分部工程名称

施工单位

单元工程名称、部位

评估日期
年 月 日
项次
检查项目
质量原则
检查记录
1
基本规定
符合评估原则规定

2
外观鉴定
表明平整密实，无松散、油包、油丁、波浪、泛油、封面料明显散失等现象，无明显碾压轮迹等

项
次
检 查
项 目
质量原则
（规定值或容许偏差）
实测值或实测偏差值
合格数
（点）
合格率
（%）
1
平整度(mm)
≤10

2
弯沉值（0.01mm）
符合设计值

3△
厚度(mm)
代表值
-5

合格值
-10
4
沥青总用量（kg/m2）
±0.5%

5
中线平面偏位(mm)
30

6
纵断高程(mm)
±20

7
宽度(mm)
有侧石
±30

无侧石
不不不小于设计

8
横坡(%)
±0.5

检测成果
共检测 点，其中合格 点，合格率 %
评 定 意 见
质量等级

检查项目符合质量原则。关键实测项目合格率 ％及以上，一般实测项目实测点合格率 ％～ ％ 。

施工单位

年 月 日
建设
（监理）
单位

年 月 日
注：执行原则JTG F80/1-2023
水利水电工程
表路6 路缘石铺设单元工程质量评估表
单位工程名称

单元工程量

分部工程名称

施工单位

单元工程名称、部位

评估日期
年 月 日
项次
检查项目
质量原则
检查记录
1
基本规定
符合评估原则规定

2
外观鉴定
勾缝密实均匀，无杂物污染；缘石与路面齐平，排水口整洁、畅通

项
次
检 查
项 目
质量原则
（规定值或容许偏差）
实测值或实测偏差值
合格数（点）
合格率
（%）
1
直顺度 (mm)∕20m
15

2
预制铺设
相邻两块高差(mm)
3

相邻两块缝宽(mm)
3

现浇
宽度(mm)
±5
3
顶面高程(mm)
±10

检测成果
共检测 点，其中合格 点，合格率 %
评 定 意 见
质量等级

检查项目符合质量原则，实测项目实测点合格率 %～ % 。

施工单位

年 月 日
建设
（监理）
单位

年 月 日

水利水电工程
表路7 路肩单元工程质量评估表
单位工程名称

单元工程量

分部工程名称

施工单位

单元工程名称、部位

评估日期
年 月 日
项次
检查项目
质量原则
检查记录
1
基本规定
符合评估原则规定

2
外观鉴定
边缘直顺，无堆积物，无阻水现象，表面平整无积水

项
次
实 测
项 目
质量原则
（规定值或容许偏差）
实测值或实测偏差值
合格数
（点）
合格率
（%）
1
压实度(%)
不不不小于设计

2
平整度(mm)
土路肩(mm)
20

硬路肩(mm)
10

3
横坡(%)
±1.0

4
宽度(mm)
符合设计规定

检测成果
共检测 点，其中合格 点，合格率 %
评 定 意 见
质量等级

检查项目符合质量原则，检测项目实测点合格率 %～ % 。

施工单位

年 月 日
建设
（监理）
单位

年 月 日
注：执行原则JTG F80/1-2023

水利水电工程
表路8 袋装砂井、塑料排水板单元工程质量评估表
单位工程名称

单元工程量

分部工程名称

施工单位

单元工程名称、部位

评估日期
年 月 日
项次
检查项目
质量原则
检查记录
1
基本规定
符合评估原则规定

项
次
检 查
项 目
质量原则
（规定值或容许偏差）
实测值或实测偏差值
合格数
（点）
合格率
（%）
1
井（板）间距(mm)
±150

2
井（板）长度
不不不小于设计

3
坚直度(%)
1.5

4
砂井直径(mm)
+10，-0

5
灌砂量(%)
-5

检测成果
共检测 点，其中合格 点，合格率 %
评 定 意 见
质量等级

检查项目符合质量原则。实测项目实测点合格率 %～ % 。

施工单位

年 月 日
建设
（监理）
单位

年 月 日
注：执行原则JTG F80/1-2023
水利水电工程
表路9 管道基础及管节安装单元工程质量评估表
单位工程名称

单元工程量

分部工程名称

施工单位

单元工程名称、部位

评估日期
年 月 日
项次
检查项目
质量原则
检查记录
1
基本规定
符合评估原则规定

2
△砼、砂浆强度
在合格原则内

3
外观鉴定
基础平整密实，管节铺设顺直，管口缝带圈平整密实，无开列脱皮，抹带接口表面密实光洁，无间断、裂缝、空鼓

项
次
检 查
项 目
质量原则
（规定值或容许偏差）
实测值或实测偏差值
合格数
（点）
合格率
（%）
1
管轴线偏位(mm)
15

2
管内底高程(mm)
±10

3
基础厚度
不不不小于设计

4
管座
肩宽
+10，-5

肩高
±10

抹带
宽度
不不不小于设计

厚度
不不不小于设计

检测成果
共检测 点，其中合格 点，合格率 %
评 定 意 见
质量等级

检查项目符合质量原则。检测项目实测点合格率 %～ %。

施工单位

年 月 日
建设
（监理）
单位

年 月 日
注：执行原则JTG F80/1-2023
