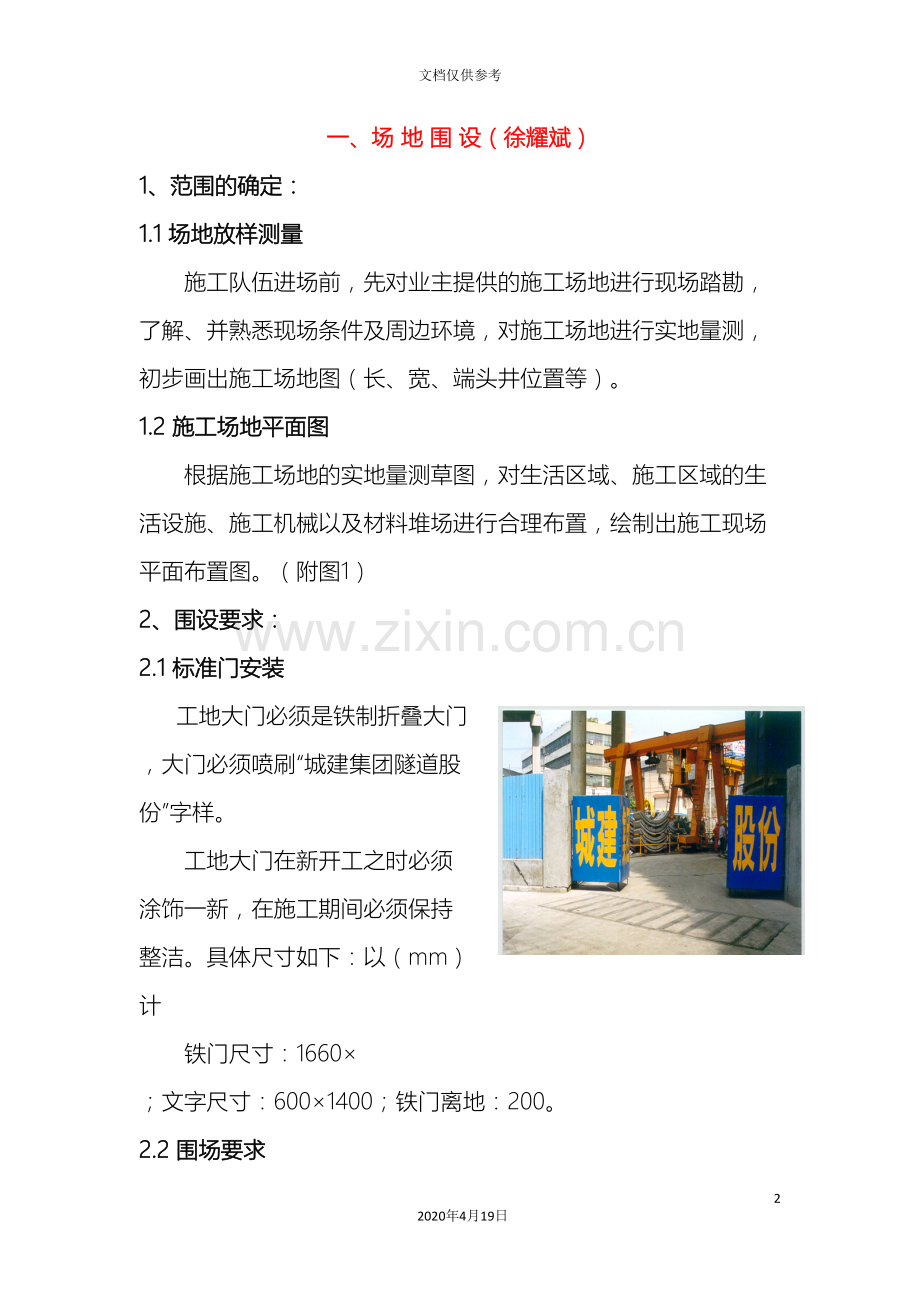

一、场 地 围 设（徐耀斌）
1、范围的确定：
1.1 场地放样测量
施工队伍进场前，先对业主提供的施工场地进行现场踏勘，了解、并熟悉现场条件及周边环境，对施工场地进行实地量测，初步画出施工场地图（长、宽、端头井位置等）。
1.2 施工场地平面图
根据施工场地的实地量测草图，对生活区域、施工区域的生活设施、施工机械以及材料堆场进行合理布置，绘制出施工现场平面布置图。（附图1）
2、围设要求：
2.1 标准门安装

工地大门必须是铁制折叠大门，大门必须喷刷“城建集团隧道股份”字样。
工地大门在新开工之时必须涂饰一新，在施工期间必须保持整洁。具体尺寸如下：以（mm）计
铁门尺寸：1660× ；文字尺寸：600×1400；铁门离地：200。
2.2 围场要求
工地围墙必须在水泥基础上安装蓝色彩钢板，具体尺寸如下：
围墙高：2500mm（其中水泥基高500，彩钢板高 ）。
2.3 场内道路布设
场内道路的主要交通通道应为砼道路路面，厚度16～25cm之间，并根据实际施工要求设置钢筋网台，砼道路下需要碎石垫层10～20cm，用压路机碾实或用其它机械碾实，路宽至少保证7m（局部地段也可根据施工实际需要放宽或缩小）。
场内道路布设时，必须考虑到管片运输通道、出土通道以及场外道路交通情况的相互配合。
施工现场道路必须平整、无积水、无堆物，在使用中，道路如出现坑塘及下沉，必须及时修补，以保持平整和不积水。
2.4 外围宣传布设
2.4.1工地外墙七牌二图
a、施工单位及工地名称牌
b、工程概况牌（施工铭牌）
c、安全生产六大纪律
d、防火须知牌
e、十项安全技术措施牌
f、工地管理人员名称牌
g、安全生产和重大事故计数牌
h、施工现场平面图
i、施工现场卫生包干图
施工铭牌尺寸：大于等于长×宽＝2×1m，制作材料可用0.5～0.75mm的铁皮或七夹板、白色宝丽板，采用白底、红字，外围用5cm的边框，内容应有：工程名称及范围、建设单位、设计单位、监理单位、施工单位、项目负责人、施工日期（开工～结束）、监督电话，悬挂高度离地面应大于1m，设置在现场的主要出口处。
施工现场进入生活区域或进入施工区域的主要通道口应设施工现场平面图（内容包括生活区域和施工区域）；施工现场卫生包干图（内容要有责任人的包干范围、责任人姓名等）。以上二图的尺寸、材料、颜色同上。
安全生产六大纪律牌、十项安全技术措施牌、防火须知牌、安全生产和重大事故计数牌、工地主要管理人员名单及监督电话牌，以上尺寸长×宽＝100×60cm，材料、挂牌高度、字体颜色同上。
施工现场管理人员须挂胸牌：胸牌尺寸、颜色可自行设计，内容必须有单位全称、姓名、部门、职务、编号和本人照片。
安全生产六大纪律：
1、 进入现场，必须戴好安全帽，扣好帽扣并正确使用劳动保护用品；
2、 二米以上高处悬空作业，无安全设施的必须戴好安全带，扣好保险钩；
3、 高处作业时，不准往下面乱抛材料和工具等物体；
4、 各种电动机械设备，必须有可靠有效的安全接地和防雷装置，方能开动使用；
5、 不懂电气和机械的人员严禁使用和玩弄机电设备；
6、 吊装区域非操作人员严禁入内，吊装机械必须完好，把杆垂下方不准站人。
十项安全技术措施牌：
1、 按规定使用安全“三宝”；
2、 机械设备防护装置一定要齐全有效；
3、 塔吊等起重设备必须有限位保险装置，不准“带病”运转，不准超负荷作业，不准在运转中维修保养；
4、 架设电线线路必须符合当地电业局的规定，电气设备必须全部接零接地；
5、 电动机械和手持电动工具，要设置漏电装置；
6、 脚手架材料及脚手架搭设必须符合规定要求；
7、 各种缆风绳及其装置必须符合规定要求；
8、 在建工程的楼梯口、电梯口、预留洞口、通道口必须有防护设施；
9、 严禁赤脚或穿高跟鞋、拖鞋进入施工现场，高处作业不准穿硬底或带钉易滑的鞋靴；
10、 施工现场的悬臂、陡坡等危险地区应有警戒标志，夜间要设红灯警示。
施工现场防火须知：
1、 施工现场动火必须严格执行三级动用明火审批手续；
2、 焊割作业必须严格执行“十不烧”规定；
3、 氧气、乙炔必须做到分车运输，使用时，氧气乙炔间距必须大于5米以上，离开动火点10米以上；
4、 隧道井下严禁在易燃易爆（15米）范围内进行焊接作业；
5、 施工现场必须专门设立氧气、乙炔间和危险品仓库，同时配备遮阳措施，确保通风情况良好，仓库上必须挂设防火警示牌和防火规章制度，附近配备灭火机；
6、 施工现场严禁使用碘钨灯，非电工严禁擅自装接用电器具，拉设电线。宿舍、更衣室内严禁使用电炉、电炒锅等家用电器。禁止擅自使用非生产性电加热和煤炉等明火器具；
7、 施工现场木工间设置必须符合防火规定，刨花、木屑等易燃物必须及时清理；
8、 施工现场必须根据防火规定在各防火重点部位布置消防器材，消防器材必须定期检查，并根据损耗情况及时更换；
9、 消防器材不得挪作她用，周围不准堆物，必须保持道路畅通。
工地卫生制度：
1、 施工现场必须有卫生包干图，落实专人保洁；
2、 施工现场严禁生活垃圾和土方建筑垃圾混合，必须定期打扫，做到现场清洁；
3、 食堂设置必须符合《市政工程局文明施工标准》；
4、 外用餐必须签订合同（包括营业执照、卫生许可证、操作人员健康证），同时必须存放留样菜；
5、 工地宿舍、更衣室必须明亮、通风。门窗齐全、牢固。宿舍每间居住不得超过8人，墙上必须张贴卫生值日表；
6、 宿舍、更衣室内各类工具、工作服、工作鞋以及生活用品必须集中整齐摆放，保证室内整洁；
7、 厕所便槽包括四周墙壁必须贴瓷砖，厕所必须落实专人打扫，定期喷药，严禁将粪便直接排入河道和下水道；
8、 浴室管理制度必须上墙，有专人打扫，有保暖措施，清洁无积水；
9、 施工现场必须配备急救药箱、急救器材、医疗担架、急救带和夹板等工具；
10、 施工现场必须有合格的饮用水源，制作冷饮水必须符合规范，冷饮间卫生整洁，茶水桶必须定期消毒，桶内清洁无垢。

2.4.2工地现场彩旗布置
工地、生活区场内，井口栏杆的上部、隧道车站的层楼、凡属盾构公司管理范围内，必须布置“盾构先锋队”新版彩旗（4号旗）。盾构先锋队彩旗必须和隧道股份4号彩旗间隔布置，数量不多于隧道股份彩旗。旗杆必须采用长2.2米 ，Ф20mm的竹旗杆，外部必须油漆呈红色。旗帜尺寸：900×1400（照片为新版的“盾构先锋队”彩旗）
彩旗布置要求：
为维护隧道股份、盾构先锋队的形象，彩旗布置必须严肃、整齐，高低一致。凡是褪色、陈旧、破损的彩旗，一律不得使用。旗子放置距离：8000～10000mm。
2.4.3生活区宣传栏布置
工地生活区应设置以宣传文明施工、企业文化和安全为主的宣传栏，宣传牌尺寸为：800×1200mm。按时张贴《盾构先锋报》和《隧道英豪报》（该报在发行的3天内必须张贴，逢双休日为5天）及施工队的有关情况报道。
2.4.4黑板报宣传
施工现场必须设有黑板报，每月至少一次在黑板报上刊出有关企业的两个文明建设、施工队员工精神风貌以及上级重要精神等内容。
2.4.5职工、民工的文明施工教育
对职工和民工必须经常性进行以“七不规范、二通三无五必须、企业精神、创立口号以及上级紧急文件等内容”为主题的文明施工教育，职工、民工的知晓率必须达到95％以上。
“七不规范”：
不随地吐痰、不乱扔垃圾、不损坏公物、不乱穿马路、不破坏绿化、不说粗话脏话、不在公共场所吸烟；
“二通三无五必须”：
“二通”：
施工现场人行通道畅通；
施工工地沿线单位和居民出入通道畅通。
“三无”：
施工中无管线事故；
施工中无重大工伤事故；
施工现场周围道路平整无积水。
“五必须”：
施工区域与非施工区域必须严格分隔；
施工现场必须设置施工铭牌、管理人员佩卡上岗、各类语言文字使用规范；
施工现场施工材料必须堆放整齐，生活设施清洁文明，环境美化；
施工现场必须严格按规定控制噪音、扬尘和泥浆处理；
施工现场必须开展以创立文明工地为主要内容的思想政治工作。
2.4.6讲评活动
施工作业班必须开展班前安全、文明施工讲评活动，讲评活动的主要内容必须记录在讲评记录本上。
内容：（各工种安全操作规程）
管片拼装：
① 管片拼装必须落实专人负责指挥，盾构司机须按指挥人员的指令操作，严禁擅自转动拼装机；
② 举重臂旋转时，严禁施工人员进入举重臂活动半径内，拼装工在管片全部定位后方可作业；
③ 拼装管片时，拼装工必须站在安全可靠的位置，严禁将手脚放在环缝纵缝和千斤顶的顶部，以放受到意外伤害；
④ 举重臂须在管片固定就位后，方可复位，封顶块拼装就位未完毕时，人员严禁进入封顶块下方；
⑤ 举重臂旋转时，盾构司机必须看清旋转半径内的人员，并鸣号警示；
⑥ 举重臂拼装头子必须拧紧到位，并定期检查磨损情况，对内丝口损坏的管片必须采取安全可靠的措施，方可使用。
电焊：
① 电焊工（气焊）必须了解电焊机和气焊设备的构造和性能，并应正确使用劳防用品；
② 操作前应检查焊机各部位是否良好，接地是否可靠。接线极性正确；
③ 电焊机应放在清洁干燥通风处，在露天作业时，应有防止雨雪的措施，以免电焊机发生事故；
④ 在金属容器内焊接时需有专人监护；
⑤ 焊割场所不可有易燃易爆物品，严格执行焊工“十不烧”；
⑥ 工作完毕后应切断电源，做好落手轻工作，将电焊机放好；
⑦ 气焊作业时，氧气与乙炔瓶应保持间距5米以上，距加工构件应为10米；
⑧ 气瓶在阳光直射时，应有防晒硼，防止气瓶温度过高发生爆炸；
⑨ 气瓶中须保留一定的余气，不可用完，气瓶上严禁有油污。
电焊作业“十不烧”：
① 不能是焊工不能烧焊；
② 重点要害部份及重要场所未经消防安全部门批准，未落实安全措施不能烧焊；
③ 不了解地点及周围情况（如该处是否能动用明火，有无易燃、易爆物品等）不能烧焊；
④ 不了解焊割内部是否存有易燃、易爆的危险性不能烧焊；
⑤ 盛装过易燃易爆的液体、气体的容器（如钢瓶、油箱、槽车、储罐等），未经彻底清洗排除危险性之前不能烧焊；
⑥ 用可燃材料（如塑料、软木、玻璃钢、谷物草壳、沥青等）作保温层、冷却层、隔音、隔热的部位或火星飞溅到的地方，在未经采取切实可靠的安全措施之前不能烧焊；
⑦ 有压力或密封的导管、容器等不能烧焊；
⑧ 焊割部位附近还有易燃易爆物品，在未作清理或未采取有效的安全措施之前不能烧焊；
⑨ 在禁火区域未经消防安全部门批准不能烧焊；
⑩ 附近有与明火作业相抵触的工种作业（如油漆等），不能烧焊。
行车司机：
① 行车司机和行车指挥必须经过培训合格方可持证上岗；
② 行车司机和行车指挥必须遵守起重“十不吊”规定，严禁违章指挥违章操作；
③ 行车各类安全装置必须齐全，使用可靠，发现损坏及时维修，严禁带病运行；
④ 行车运行时须发出信号，地面吊运重物时，要避开作业人员，严禁在井下有人的情况下上下重物；
⑤ 行车作业须配备各类起重锁具，对管片专用钢丝绳和土箱吊攀进行专检和自检，发现隐患及时采取措施；
⑥ 各种重物捆绑、固定要安全可靠，对散件必须要用料斗和铁箱吊运；
⑦ 工作完毕后，必须切断电源，上好门锁，履行交接班制度。
起重作业“十不吊”：
① 斜吊不吊；
② 超载不吊；
③ 散物装得太满或捆扎不牢不吊；
④ 指挥信号不明不吊；
⑤ 吊物边缘锋利无保护措施不吊；
⑥ 吊物上面站人不吊；
⑦ 埋在地下的构件不吊；
⑧ 安全装置失灵不吊；
⑨ 光线阴暗看不清不吊；
⑩ 六级以上强风无保护措施不吊。
电机车司机：
① 电机车司机必须经过培训合格后方可上岗；
② 电机车运行前必须检查车闸（电气制动和手制动）是否正常，严禁带病运行；
③ 平板车与前后连接应安全可靠，除了有正确的连接销，下部有螺帽外，还应有链条作为保险连接；
④ 电机车运行时，各类物件（土箱、管片、散件）必须放置稳态，捆绑安全，严禁超长超宽；
⑤ 电机车严禁无措施的随意搭乘人员，发生违章将作严肃处理；
⑥ 电机车必须限速10km/h，下坡时，要带制动，在靠近工作面100m距离时，限速5km/h，并打铃警示，减慢速度；
⑦ 在进口垂直吊运土箱、管片等时，电机车司机必须离开电机车，在一定安全可靠位置；
⑧ 不准擅离岗位，运行中严禁头脚伸出车外，在离岗位时，必须排挡为零，切断电源，扳紧车闸，履行交接班制度。
盾构司机：
① 控制室实行盾构司机负责责任制；
② 进入控制室人员除盾构司机、带班班长及有关技术人员和维修人员之外，严禁任何其它非有关人员进入；
③ 在控制室内，严禁吸烟；
④ 盾构司机必须按班长发出的指令进行操作，在班组人员进行管片拼装时，必须将盾构置于拼装状态（若处于推进状态将带来生命危险）；
⑤ 盾构司机必须负责保持控制室内清洁；
⑥ 对于违反规程的任何行为，盾构司机有权作出指责，拒绝该人员进入控制室。
2.4.7横幅布置
必须根据施工现场的特点，布置各类内容的宣传横幅，横幅的落款必须统一规格表明：城建集团、隧道股份、盾构公司，对宣传横幅必须注意整洁，损坏、陈旧的横幅必须及时更换。

2.4.8大型文明施工宣传牌布置
在施工场地内、生活区必须布
置统一规格的标有隧道股份盾构公
司、由“盾构先锋队”字样围边的
文明施工宣传牌。宣传牌的布置必
须统一规格，布置合理。宣传牌尺寸为1米×2米、1.2米×2.4米。
2.4.9生活区小型宣传牌布置
生活区、墙面、走廊内必须布置以宣传政治思想、职工精神风貌为主要内容的小型宣传牌，布置时必须高低一致。

二、出洞及出洞前期施工（徐耀斌）
3、生活区域
3.1 生活用房搭设
3.1.1 生活住房
a、办公室布置
工地必须设置正规的办公室，办公室内宽敞、整洁、明亮、大方，办公室上部应布置管理人员职责标牌以及施工管理图表，施工管理图表应外设边框。施工管理人员的工作服、安全帽、工作鞋，应放置整齐。
b、会议室布置

会议桌布置：
会议室应设置长形台桌，中央布置盆花，长台周围配备一定数量的靠背椅，靠被椅必须统一规格，会议室的正中央必须布置盾构公司的企业精神：“科学管理、创一流品牌，科技领先、争国际市场”。（照片为标准的会议室布置）
会议室的图表布置：
会议室应布置以下图牌：施工总平面图；施工进度计划网络图；施工形象进度图；交通、施工、人行通道图；临时排水、封启排水管道图；公用管线分布图；消防器材布置图；质量管理网络图；安全管理网络图；文明施工管理网络图。（附图）
图表规格要求：
图表外形尺寸为550mm×850mm，外边框30mm采用不锈钢包框（分公司统一制作），底板采用白色宝丽板，图、文均由即时贴制作。
其它图表布置：
隧道轴线及其它长形图表制作均应布置合理、标准，要有名称和边框。原工地“无重大事故天数牌”和“无管线事故牌”均可布置在会议室和办公室内（牌子由分公司统一制作）。
c、宿舍
宿舍实行军营式统一管理，做到严格管理，整体划一。
宿舍要求：
工地宿舍必须结构牢固，窗户齐全，通风明亮，宿舍门窗玻璃不得涂制油漆。
床铺布置：
宿舍内必须设置双层铁质结构标准床，每间房住宿人员不得超过8人。床铺上被褥必须整洁，夏季有凉席，其它季节必须垫床单。（床单统一）床上配备蚊帐，并有防暑降温措施。
生活用具布置：
每张床下必须有放置鞋子的搁板，每块搁板放置鞋子最多不得超过6双。面盆、口杯、饭碗必须摆放整齐，工作服、工作帽统一排放，多余物品必须用专用袋统一集放。
宿舍卫生管理：
宿舍内有卫生管理制度和卫生值日表，民工宿舍内必须张贴所居住民工的身份证、务工证的复印件，宿舍内必须保持整洁，严禁在宿舍内乱接乱拉电线以及烧煮食物。
d、更衣室
更衣室要求：
门窗齐全，结构牢固，门窗玻璃严禁涂制，保持明亮（更衣室可内外分隔，前部放置更衣箱，后部挂衣物）

更衣箱标准：
更衣箱统一制作，标准放置，单只更衣箱下部必须制作600mm 高的搁架，下部放置两双鞋，更衣箱上部严禁堆放杂物。
更衣室布置：
更衣室内安全帽必须整齐排放、方向统
工作服必须挂置整齐，室内台凳必须合理摆放，碗杯集中整齐排放，保持清洁。更衣室内小型工具必须合理整齐放在隐蔽处。（照片为规范化的更衣室）
更衣室保洁：
更衣室内必须有班组安全、文明、等管理制度，并有卫生值日表，更衣室内不得有烟蒂、垃圾、痰迹。更衣室外走廊必须保持清洁文明，门口应设置垃圾箱，垃圾箱必须加盖。
3.1.2 厕所
厕所建造要求：
厕所必须避开食堂30米，同时尽可能避开居住点，厕所要有水源。
厕所保洁及排污：
厕所要有卫生保洁制度，责任人挂牌。（活动厕所）必须清洁，有专人打扫冲洗，定时抽便。自造厕所，小便池必须贴瓷砖，高度不得小于1.2米，必须设置化粪池，并加盖，定期喷药，严禁将粪便排入河道。
3.1.3 浴室
浴室结构及摆设：
浴室建造必须结构牢固，淋浴点应贴有1.2米以上的瓷砖，有下水沟槽。外设更衣间，更衣间内有摆衣凳、挂衣架，冬季必须配备取暖措施。
浴室管理：
浴室管理制度必须上墙，责任人挂牌，浴室必须有专人清洗，保持清洁文明。
浴室排水：
工地浴室或集装箱活动浴室的放置和建造点，外部必须有排水沟进入下水道。

3.1.4 车棚
生活区必须搭建专用车棚，车棚结构可采用钢管，上部盖板可采用彩钢板和瓦楞板。自行车、助动车必须呈单排停放，方向必须一致。（照片为生活区规范的车棚）
3.1.5 警卫
警卫制度：
a. 凡本公司职工、合同工、临时工、外来施工人员应随身携带本公司工作证或临时出入证进出大门，警（门）卫查询时应立即出示。如发现无证外来人员，警（门）卫人员有权拒绝其入内；
b. 凡外单位人员来联系工作，凭介绍信或工作证在警卫室填写登记单，工作结束时由接待人员签字，出门时交给警（门）卫人员，无证人员因联系工作要入内，应由警（门）卫人员与有关部门联系，征得同意后，办理登记手续方可入内；
c. 外来人员进入施工现场，要事先征得工地主管领导同意，并指定专人陪同，进入生活区要有职工陪同；
d. 凡工作时间，职工家属、亲友来单位（包括电话），一般不予传呼、会见。如有特殊情况，由警（门）卫通知有关部门，转告职工本人，或到警（门）卫会见，职工不得在警（门）卫室内闲谈、玩、闹。职工在警（门）卫室打私人电话，一律按公用电话收费；
e. 原材料、设备以及生产、生活用品出门时，应分别由供应、行政部门开出门证，经警（门）卫人员验证后方可出门，并在出门证上登记车辆号码，检查中如发现数量、品种与证件中不符，警（门）卫人员有权扣留；
f. 警（门）卫人员严格履行职责，认真执行警门卫制度；
g. 凡违反本规定，不听警卫人员劝阻，按公司有关规定处理，触犯刑律的要追究刑事责任；
h. 非工作时间及节假日，职工有事进入单位，应征得警卫同意，并办理登记手续；
i. 费机动车辆进出大门，应下车推行，机动车辆一律减速慢行。
警卫（纠察）人员职责
a. 要严格执行出门制度；
b. 认真执行出入制度，外来人员无介绍信、证件不准入内，凡无证人员应公要进入，应由门卫与有关部门联系，征得同意后，填写会客单方可进入，出门应由被访者签名，交警卫人员回收；
c. 热情接待来访者，填好会客单主动协助联系；
d. 职工上下班时，警卫人员应站立大门口执勤，当班警卫不得喝酒；
e. 服从组织调动，团结互助，遵守劳动纪律，上下班不得迟到早退，不打瞌睡，不随便离开岗位，不干私活；
f. 认真做好夜间巡逻，对重点要害部位，易发案处，主要办公室（楼）等地都要仔细检查，做好记录。节假日（除夜间加强巡逻外），早、中班，发现火警、火灾等重大情况及时报警，积极扑救；
g. 做好交接班工作，搞好警卫室内外环境卫生工作；

h. 完成领导交办任务。
3.2 司旗台搭设
工地必须在大门口处较开阔的地坪上树立五根旗杆，悬挂国旗、业主司旗、城建集团司旗，隧道股份司旗，ISO9001质量认证旗。具体尺寸和悬挂形式如下：以mm计
旗杆高度：12700（中），1 （两边）；
旗杆下部份：5500（中），5000（两边）；
旗杆直径：90～100（下部份），60～70（上部份）；
底座高：300。
3.3 进排水布置
主要根据现场平面布置图、进水水源以及排水出口这三方面进行。
进水布置区分生活区域以及施工区域。生活区域中主要考虑浴室、厕因此及盥洗室等布置进水管；而从施工区域考虑：集土坑（以备冲洗土方车以及场地）、拌浆间、隧道内、充电间等需布置进水管路。
应严格按施工组织设计要求设有排水系统，有总管和支管或排水明沟，总管和支管的管径可按工程的实际情况予以配制，每隔30m应有窨井。排水明沟宽应大于30cm，深度不小于40cm，生活区域的排水明沟上部用预制砼板遮盖或用铁板，并能起到泄水作用。排水明沟内壁须光滑，用砖或砼制作。排水明沟到市政管网接通处须有窨井，并有泥浆沉淀池，排水明沟上部不准堆物，保持清洁流畅。
3.4 电路布设
施工场地电路布设首先考虑用电总容量以及所需布设电缆规格从配电箱接出，设置一总配电箱。再分别根据施工机械、施工照明、生活区域等的用电量进行分配，具体电路走向根据施工现场平面布置图进行布置。
3.5 消防
3.5.1 工地消防要求
工地要有消防管理网络，网络图要上墙，活动开展正常，工地要成立义务消防队。并组织训练（每半年一次），施工单位防火制度齐全，落实三级动火审批手续。
3.5.2 消防器材管理要求
消防器材布局配置合理、性能完好可靠，完好率达100％，周围道路必须畅通不得堆物，并有专人负责保养、检查。（附表）
油库、危险品仓库等重点部位应配备足够数量种类合适的灭火机。木工间、油漆间等，每25平方米建筑面积配备一只灭火机，非重点仓库、宿舍等建筑物区域每100平方米配备二只3公斤二氧化碳灭火机，脚手架应每层配备适量灭火机，高层建筑施工现场必须设置足够扬程的高压水泵。
消防栓、消防器材周围畅通不得堆物，消防器材应有专人负责维护管理。
焊割作业点与氧气瓶、乙炔瓶的距离不少于10m，易燃易爆物品距离不少于30m，使用时两瓶距离不少于5m，氧气瓶和乙炔瓶的安全附件应完整有效。
3.5.3 消防工作日常定期巡查制度
a、 各班组、各部门必须每天检查；
b、 各施工工地、施工单位、项经部每周检查一次以上；
c、 对所查出的隐患必须立即整改，整改部门必须反馈整改结果；
d、 做好检查、整改记录。（附检查整改表）
3.5.4消防日常巡查要求
a、 按规定合理配置相适应的灭火器材；
b、 防火制度执行情况；
c、 各岗位责任制落实情况；
d、 消防器材完好情况；
e、 消防通道畅通及防火间距；
f、 动火审批手续，特殊工种操作人员的有效证件；
g、 电器线路敷设应符合标准；
h、 生产、施工中的各种违章动火、用电与火险隐患；
i、 现场气瓶使用、储存管理情况。
3.5.5教育、培训、预案
a、 各单位消防专（兼）职管理人员应经常对全体职工进行防火安全教育，集中教育每年不少于一次，积极宣传与参加“119”消防日活动；
b、 各单位消防专（兼）职管理人员对新进人员必须进行上岗前防火安全教育；
c、 各单位消防专（兼）职管理人员及危险品、易燃易爆品仓库管理人员等应经过公安消防机关培训合格后持证上岗；
d、 各单位消防专（兼）职管理人员对本单位的防火预案，防火档案每年根据实际情况进行调整与完善。

三、相关资料及整理（李凌航）
1、工程报监
（一）需填写的申报表
工程开工前30日，到上海市市政工程质量监督站、安全监督站办理质量、安全监督申报，完成受监立项、确立受监关系后方能开工。
申报时需填写以下资料：
1）《上海市建设工程质量安全监督申报表》，一式五份（附表1）
2）《上海市建设工程质量监督书》，一式四份（附表2）
3）《市政工程质量监督注册登记表》，一式四份（附表3）
4）《见证单位及见证人员授权书》，附见证员证书复印件（至少两人），一式三份（附表4）
（二）缴纳费用
申报时需缴纳质监费及施工人员人身意外伤害保险费。
质监费按照建安工作量的1‰收取，保险费为工作量的0.9‰左右。
质监费和保险费不能使用一张支票支付。
2、管理网络
工程项目的项经部成立后，应该建立比较完整的各类管理网络，主要的管理网络应在施工组织设计中反映出来。
管理网络包括：
1）施工组织管理网络（样张5）
2）技术管理网络（样张6）
3）质量管理网络（样张7）
4）贯标管理网络（样张8）
5）安全管理网络（样张9）
6）文明施工管理网络（样张10）
7）防汛防台治安管理网络（样张11）
8）安保体系管理网络（样张12）
其中，质量管理网络、文明施工管理网络、安保体系管理网络、贯标管理网络等需按照分公司的统一规格制成镜框悬挂于会议室内。
3、开工报告
工程开工前，预先向监理上报以下内容：
1）中标通知书
2）材料报监
填写监A9《工程材料/构配件/设备报审表》（附表13）
3）设备报监
填写监A9《工程材料/构配件/设备报审表》
4）人员报监
向监理提交管理人员名单及分工；
若有分包队伍，需填写监A3《分包单位资质报审表》（附表14）
5）待各种手续均办齐，人员、设备等均到位，具备出洞条件时，填写监A1《工程开工/复工报审表》（附表15）报监理批准；
填写通-8《市政工程开竣工报告》（附表16）报业主批准。
6）工程保险
4、测量成果及手簿
1）交、领桩记录并对桩位高程、平面位置均进行复核
测量桩位由建设单位提供，工程开工前建设单位进行桩位交接，建设单位、监理单位和施工单位各方签字盖章完成交接。
对控制桩位需进行复核并填写通7-3《工程控制点放样（复核）记录》（附表17）和监A4《报验申请表》（附表18）报监理工程师，监理工程师复核后需索取该复核资料。
2）建立测量控制网
3）工作井、洞圈中心位置（直径、偏值）复核，出洞里程复核
对洞门复核后填写通7-3《工程控制点放样（复核）记录》和监A4《报验申请表》报监理工程师。
监理工程师会出具洞门的复测资料，应注意收集。
4）盾构基座导向轨放样
根据设计轴线的不同，导向轨定位可能也会有不同，因此放样前应由测量负责人、项目工程师和其它主要施工技术管理人员共同确定基座定位原则。
必要时报分公司测量主管和技术部门，共同商议后再确定。
5）地面设施（行车梁等）放样
6）盾构内测量标记（标尺、坡度板）安装
7）建立井下后观台并复核
复核后填写通7-3《工程控制点放样（复核）记录》和监A4《报验申请表》报监理工程师认可；收集监理工程师的复测报告。
5、工程洽商记录
若发现现场具备的实际条件与设计不符，则需提请设计单位进行设计变更，设计变更填写通-7《工程洽商记录》（附表19），由施工单位、建设单位、监理单位和设计单位四方会签后生效。
与招标文件及合同不符导致费用增加时也须填写通-7《工程洽商记录》报甲方签证认可。
6、土方运输方案及出土许可证
（一）出土许可证
出土外运单位应在路管处办理出土许可证。
凭出土许可证至渣土管理处进行出土车数量、牌照的登记，办理渣土处理证。以上事宜完成后，该单位具备了土方外运的资质。
（二）土方运输方案
土方外运单位针对工程的特点拟制土方运输方案并报其公司内部批准。
若在挑选土方外运单位的过程中出现多家单位竞标的现象，则各单位需将土方运输方案作为投标书的一部分送交我公司。
7、分包合同
（一）流程
1）选择分包单位的流程

选择分包队伍时，项经部填写ISO9001表式ZYZD.048-1《上海隧道工程股份有限公司工程分包商选用申请表》（附表20）
2）签订合同流程
与各分包单位签订正式合同，并签署安全协议、文明施工协议、廉政协议、治安消防协议等，缴纳安全抵押金，合同条款中还应包括环境保护的有关内容。

8、施组、方案及批复
（一）施工组织设计
开工前编制施工组织设计和用电施工组织设计，施工组织设计参照分公司的标准化施组模式编制，经分公司主任工程师审核、审定后报公司工程部，送交施组数量为一式七份，报批时间宜为正式开工前一个月或更早，便于公司批复后开展报监和施组讨论等工作。
公司批复到位后，填写监A2《施工组织设计报审表》（附表21）报监理批复；各类手续完成后及时组织建设单位、监理单位和设计单位进行施组会审，并出具会议纪要。
若公司批复和监理批复中有要求补充的内容，则应编制补充施组，按照程序报公司、监理。
对工程主要施工管理人员、技术人员进行施组交底，交底能够使用通-6《技术交底记录》（附表22）。
（二）出洞方案
出洞前编制较详细的出洞方案，并经分公司批复后填写监A2《施工组织设计报审表》报监理批复。
以上事宜应在盾构正式出洞前完成。
（三）其它方案
1）行车安装方案
行车安装以前需将行车安装方案上报分公司，批复后报监理。
2）施工监测方案
工程开工前督促第三方监测单位根据地面环境、管线情况、构建筑物情况等各方面内容编制完整的施工监测方案，对于一些特殊部位（如叠交隧道监测、轻轨高架监测、大型管线监测等）必须确定相应的施工技术措施；必须要求监测单位提供清晰的布点图（上墙）。
监测方案必须经过分公司批复，并上报监理审批认可后方可实施。
3）专项施工方案
对于情况比较特殊的重点部位（例如叠交隧道施工、穿越特殊的重要构、建筑物等）均应预先编制专项施工组织设计（技术方案），并报分公司批准后上报监理及甲方。
一些难点部位除了编制方案以外还需视情况邀请相关专家召开专题会议，得到认可后方能实施，这类会议也需整理会议纪要。
附：分公司批复样张（样张23）
4）测量计划
测量计划应包括引用的桩位及复核要求、临时水准点布置、井下控制点布置、渗漏水统计、隧道沉降观测和阶段性测量成果提交等方面的内容。
测量计划应经过分公司批复后报现场监理批准。
9、管线绿卡
1）工程开工前必须对施工影响区域内的各类管线进行调查，编制管线保护专项施工方案并须经分公司主任工程师批复；
2）编制管线保护应急预案；
3）召集上水、上煤、电力、电信等各大管线单位召开管线保护协调会，需向各管线单位提交并介绍管线保护方案和监测方案，由管线单位进行书面交底和现场交底并整理会议纪要；
4）由管线负责人到各管线单位办理绿卡；各单位绿卡办理完成后能够开工；
5）对于重大管线应拟定专门的保护措施和施工监测措施。
附：重大管线专项保护措施示例（明珠二期宜山路～虹桥路高压电缆保护方案）（示例24）
10、管线技术交底
各管线单位的现场交底完成后，对主要施工管理人员和施工班组进行管线交底，交底能够使用通-6《技术交底记录》。
11、强制性条文实施
坚决执行中华人民共和国《工程建设标准强制性条文》和上海市《工程建设地方标准强制性条文》。
盾构施工中主要涉及的有：
《地下铁道工程施工及验收规范》GB50299-99
《市政地下工程施工及验收规程》DGJ08-236-1999
《盾构法隧道工程施工及验收规程》DGJ08-233-1999
《施工现场安全生产保证体系》DBJ08-903-98
《施工现场临时用电安全技术规范》JGJ46-88
《建筑施工高处作业安全技术规范》JGJ80-91
《建筑机械施工安全技术规范》JGJ33-86
《建筑施工机件式钢管脚手架安全技术规范》JGJ130-
《建筑施工门式钢管脚手架安全技术规范》JGJ128-
《建筑施工安全检查标准》JGJ59-99
12、安保体系
安保体系的内业资料主要内容包括以下八个部分：
1）管理指责
（第一册目录）25-1
2）安全生产保证体系
（第二册目录）25-2
3）采购
（第三册目录）25-3
4）分包方的控制
（第四册目录）25-4
5）安全技术交底和动火审批
（第五册目录）25-5
6）检查、验收
（第六册目录）25-6
7）事故隐患控制
（第七册目录）25-7
8）安全教育和培训
（第八册目录）25-8
一般来讲，一个工地先评选上海市安全标化工地，然后接收公司对安保体系的内审，最后接受上海市审核中心的外审。
13、单位工程划分
工程开工前按照工程规模、特点对工程进行合理的单位工程划分。按照常规来讲，隧道每100米为一个分部，能够将每一个井接头作为一个分部，联络通道作为一个分部，每一隧道的防水嵌缝作为一个分部工程。
采用表通5-1《单位工程、部位、工序工程划分表》（附表26）
示例：明珠二期上体馆～宜山路区间单位工程划分表。（样张27）
单位工程划分后应经过监理审批。
14、其它需收集的资料
1）设计交底
开工前召集设计单位、建设单位和监理单位进行设计交底并整理会议纪要，纪要需四方签字。
2）有关地基加固的资料
地基加固施工完成后，要求施工单位移交一套完整的竣工资料。
3）图纸会审记录
参加人员能够包括设计单位、主要施工技术管理人员等；
记录采用通-5《图纸会审记录》（附表28）
4）技术交底记录
工程开工前对各工序进行详细的技术交底，包括洞门凿除及分块、负环拼装、盾构出洞、盾构推进、管片拼装、拌浆、同步注浆、橡胶止水带及软木条粘贴等方面均需进行交底。
表式使用通-6《技术交底记录》。
示例：明珠二期上体馆～宜山路部分技术交底记录（样张29）

上海市建设工程质量监督书

工程名称
建筑面积（平方米）
结构
层次
计划开竣
工日期
建安工作量（万元）
合计
土建
安装

建设单位名称：
建设单位地址：
项目法定代表人：
电话：
邮编：
设计单位名称：
设计单位地址：
法定代表人：
电话：
邮编：
监理单位名称：
监理单位地址：
法定代表人：
电话：
邮编：
施工单位名称：
施工单位地址：
法定代表人：
电话：
邮编：
工程地址：
区（县） 镇、乡、街道 路 号（村）
建设单位：

项目法定代表人
签章：

公 章

申报日期：

质监站：

项目法定代表人
签章：

公 章

申报日期：

上海市建设工程质量监督总站 1999年监制

上海市建设工程质量安全监督申报表
工

程

概

况
建设单位全称

联系人

建设工程名称

电话

建设工程地址

项目资金组成
政府投资 ％，自筹 ％，贷款 ％，外资 ％，其它 ％
建 筑 面 积
M2
建安工作量
万元
其中安装工作量
万元
项目主要内容

结 构
混合结构
木结构
砼结构
钢结构
装饰改动结构
层 次

计划开、竣工日期
年 月 日 ～ 年 月 日
计 划 工 期
天
合同工期
天
定额工期
天
质量目标管理
合格
优良

工地质量员

电话、BP

安全目标管理
合格
优良
标化

工地安全员

电话、BP

项

目

准

备

资

料
①项目立项批文

文号

②扩初设计批文

文号

③规划许可证号
