地下车库工程基坑支护方案

一.概述
本工程地下一层, 层高( 地下一层地面至结构板面最小高度) 车库, 风机房3.6米; 变电所4.45米, 换热站6.0米。
因施工现场狭窄, 为保证周边建(构)筑物的安全和基础施工的顺利进行, 须对基坑进行有效支护。
本场地工程地质性质详见《工程地质勘察报告》
二.施工依据
1、 本场区《工程地质勘察报告》
2、 地面超载按一般情况, 考虑为q=20kN/m3。
3、 设计与计算遵循国家及黑龙省有关规范, 主要有:
《建筑地基基础设计规范》(GB50007— )
《混凝土结构设计规范》(GB50010— )
《建筑基坑支护技术规程》(JGJ120—99)
三、 基坑开挖及基坑支护特点
1) 、 根据工程设计及现场实际情况, 本工程场地自然地坪标高平均值为±0.00m, 坑底设计标高分别为-6.10m, 故基坑实际开挖深度为6.10m。
2) 、 根据《建筑地基基础工程施工质量验收规范》中关于土方开挖工程的边坡值的要求, 本场地基坑开挖的边坡值应为1: 1; 根据小区建设工程《岩土工程勘察报告》说明中也要求放坡值为1: 1, 根据基坑与临近建筑物的实际距离及现场大面积开挖实际情况, 大部分边坡无法满足1: 1的边坡值要求,故本基坑按现有实际条件开挖后, 必须对基坑采取有效支护措施,方可进入下一道工序。

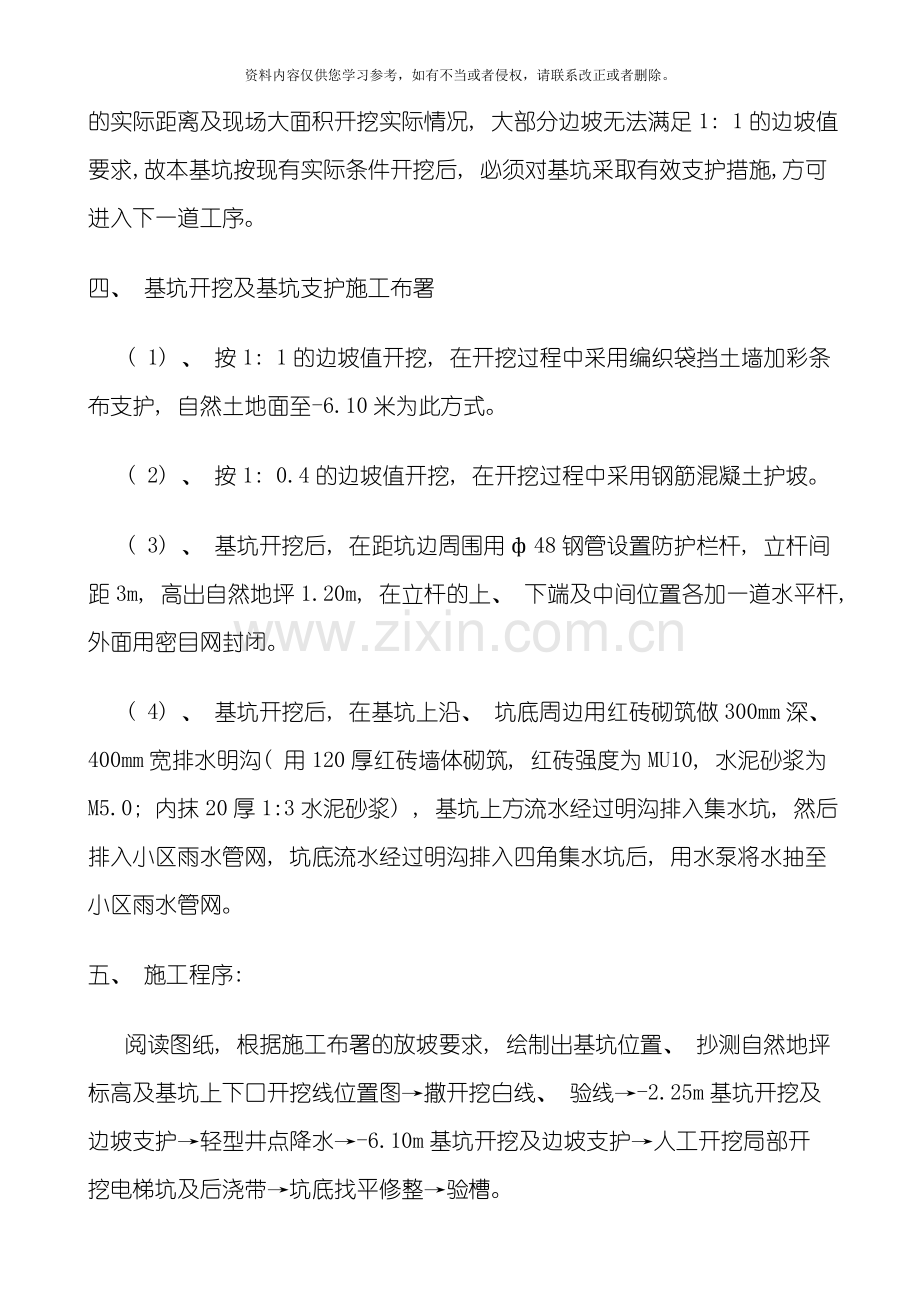

四、 基坑开挖及基坑支护施工布署
( 1) 、 按1: 1的边坡值开挖, 在开挖过程中采用编织袋挡土墙加彩条布支护, 自然土地面至-6.10米为此方式。
( 2) 、 按1: 0.4的边坡值开挖, 在开挖过程中采用钢筋混凝土护坡。
( 3) 、 基坑开挖后, 在距坑边周围用ф48钢管设置防护栏杆, 立杆间距3m, 高出自然地坪1.20m, 在立杆的上、 下端及中间位置各加一道水平杆, 外面用密目网封闭。
( 4) 、 基坑开挖后, 在基坑上沿、 坑底周边用红砖砌筑做300mm深、 400mm宽排水明沟( 用120厚红砖墙体砌筑, 红砖强度为MU10, 水泥砂浆为M5.0; 内抹20厚1:3水泥砂浆) , 基坑上方流水经过明沟排入集水坑, 然后排入小区雨水管网, 坑底流水经过明沟排入四角集水坑后, 用水泵将水抽至小区雨水管网。
五、 施工程序:
阅读图纸, 根据施工布署的放坡要求, 绘制出基坑位置、 抄测自然地坪标高及基坑上下口开挖线位置图→撒开挖白线、 验线→-2.25m基坑开挖及边坡支护→轻型井点降水→-6.10m基坑开挖及边坡支护→人工开挖局部开挖电梯坑及后浇带→坑底找平修整→验槽。
六、 施工准备工作
1) 、 基坑开挖前, 应根据施工方案的要求, 将施工区域的地上、 地下障碍物清除和处理完毕。
2) 、 建筑物的灰线位置或场地的定位控制线( 桩) , 标准水平桩及开挖的灰线尺寸, 必须经过检验合格, 并办完验收手续。
3) 、 夜间施工时, 应有足够的照明设施, 在危险段做防护并设置明显标志。
七、 彩条布施工
1、 彩条布铺设的基本要求:
   1) 、 接缝须与坡面线相交; 与坡脚平衡或可能存在应力的地方, 水平接缝的距离须大于1.5m。
   2) 、 在坡面上, 对彩条布的一端进行锚固, 然后将卷材须坡面放下以保证彩条布保持拉紧的状态。
   3) 、 所有的彩条布都须用砂袋压住, 砂袋将在铺设期间使用并保留到铺设上面一层材料。
4) 、 彩条布铺设工艺要求
( 1) 基层检查: 检查基层是否平整、 坚实, 如有异物, 应事无处理妥善。
( 2) 试铺:根据现场情况, 确定彩条布尺寸, 裁剪后予以试铺, 裁剪尺寸应准确。
( 3) 检查撒拉宽度是否合适, 搭接处应平整, 松紧适度。
( 4) 定位: 用热风枪将两幅彩条布的搭接部位粘接, 粘接点的间距应适宜。
( 5) 对搭接部位进行缝合时缝合线应平直, 针脚应均匀。
( 6) 缝合后应检查彩条布是否铺设平整, 是否存在缺陷。
( 7) 如存在不合要求的现象, 应及时进行修补。
2、 自检与修补
    1) 、 必须检查全部的彩条布片和缝。有缺陷的彩条布片和缝合必须在彩条布上清楚标出, 并作出修补。
   2) 、 必须经过铺设和热连接彩条布小片来修补磨损的彩条布, 彩条布小片要比缺陷的边缘在各个方向最少长200mm。热连接必须严格控制以保证彩条布补片和彩条布紧密结合, 并对彩条布没有损害。
  3) 、 每天铺设结束前, 对当天所有铺设的彩条布表面进行目测以确定所有损坏的地方都已作上标记并立即进行修补, 确定铺设表面没有可能造成损坏的外来物质, 如细针、 小铁钉等。
   4)、 彩条布损坏修补时应满足以下技术要求:
   5)、 用来补洞或补裂缝的补丁材料应和彩条布一致。
   6)、 补丁应延伸到受损彩条布范围外至少30厘米。
   7)、 在填埋场底部, 若彩条布裂口超过卷材宽度的10%, 须将损坏的部分切除, 然后将两彩条布连接; 若在坡面上, 裂口超过卷材宽度的10%, 须将该卷彩条布移出, 并用新的一卷替换。
   8)、 施工人员所穿工作鞋及所用施工机具不应损伤彩条布, 施工人员不得在已铺设的彩条布上做可能伤害彩条布的事, 如抽烟或用尖锐工具戳彩条布等。
   9) 、 为了彩条布材料的安全, 应在铺设彩条布前打开包装膜, 即铺一卷, 开一卷。并检验外观质量。
   10) 、 特别提出: 彩条布到现场后要及时进行验收、 签证认量。
   要严格执行本公司的《彩条布施工及验收规程》
3、 彩条布安装施工注意事项
1) 、 彩条布只能用彩条布刀进行切割( 钩刀) , 如在场地内切割, 对其它材料须采取特殊保护措施, 以防由于切割彩条布而对其造成不必要的损坏;
2) 、 在铺设彩条布的同时, 必须采取一切必要措施, 以防止对下面一层材料造成破坏;
3) 、 在铺设彩条布时, 必须注意不要让石头、 大量尘土或水分等有可能破坏彩条布、 有可能阻塞排水渠或过滤网、 或有可能给接下来的连接带来困难的物质进入彩条布或彩条布的下面;
4) 、 安装结束后, 对所有彩条布表面进行目测以确定所有损坏的地址, 作上标记并进行修补, 确定铺设表面没有能够造成损坏的外来物质, 如断针等异物;
5) 、 彩条布的连接必须遵循以下规定: 正常情况下, 坡面上不能有水平连接( 连接须沿坡面的轮廓不与其相交) , 除修补的地方以外。
6) 、 如采用缝合, 缝合线须采用与彩条布材质相同或超过的材料, 缝合线须为防化学紫外线的材持。缝合线与彩条布应有明显的色差, 以便于检查。
7) 、 安装时对缝合特别注意以确保没有泥土或砾石覆盖层中的砾石进入彩条布中间。
4、 彩条布的损坏和修补
1) 、 在缝合结合处,须进行重新缝合修补,并确保跳针部分的末端已重新缝合.
2) 、 在所有地区,除了岩石斜坡地段,漏洞或撕裂部分须用同样材质的彩条布补丁进行修补缝合.
3) 、 在填埋场底部,如果裂口的长度超过卷材宽度10%,损坏的部分须被切掉,然后将两部分彩条布连接起来.
八、 钢筋混凝土护坡
1、 钢筋混凝土护坡施工顺序: 清理坡面→定位→插土钉钢筋→铺设钢筋网→喷射混凝土→养护。
2、 根据本工程地层情况、 基坑周边情况及基坑开挖深度, 土钉墙支护结构设计方案如下:
先清理好坡面及基坑周边2.5m, 然后在距基坑边1.5m处及缓台中间设置Φ16拉结钢筋( 3米长, 露出地面50mm) ,铺设间距为200㎜的Φ6.5钢筋网格,拉结钢筋与钢筋网采用焊接连接, 坑壁上喷80㎜厚的C20混凝土, 土钉墙坡顶水平台宽度约600mm( 局部地区按施工现场实际情况确定) , 铺设间距为200㎜的Φ6.5钢筋网格, 浇注80㎜厚的C20混凝土, 伸进基坑底内50mm, 基坑外侧2.00m范围内严禁堆放荷载, 基坑降水应在基坑工程施工前进行。
3、 将坡边上口外延2米处的土面清平, 在距坡边1.95米处钉入长度为3米Φ16的钢筋, 钉入深度为2.95米, 外留0.05米, 间距为2米( 沿基坑走向) , Φ16的钢筋之间用Φ14的钢筋连接, 做拉筋。之后铺设Φ6.5@200的钢筋网, 最后浇注混凝土, 混凝土厚度为80㎜。
4、 待钢筋网片形成, 拉筋焊接完成, 经检查无误后, 开始喷射面层砼, 砼强度为C20 , 面层厚度为80㎜。
5、 养护: 混凝土终凝2小时后, 应进行喷水养护。

九、 安全文明施工要求和措施
1) 、 开工前要做好为各级安全交底工作, 制定有关安全措施, 组织贯彻落实, 并定期开展安全活动。
2) 、 要向全体员工做好现场地上、 地下障碍物交底。要注意对测量桩、 点以及地上物的保护, 严禁机械乱碰、 乱轧。
3) 、 现场施工机械多, 配合工种多, 特别是分层段的开挖, 工作面比较狭窄, 各机械、 各工种要遵守安全操作规程, 注意相互间的安全距离。机械挖土以人工清底修坡要采用轮换工作面作业, 确保配合施工的安全。
4) 、 挖、 卸土场主要出入口要设安全岗, 配备专人指挥车辆, 司机要遵守交通法规和有关规定。
5) 、 要遵守大庆市的有关环卫、 市容、 场容管理的有关规定。车辆等驶出现场前要配备专人检查车辆情况, 以防途中撒土、 扬尘影响市容, 车辆出施工现场对轮胎进行冲洗, 以免带土上路污染环境。
6) 、 本工程开挖深度大, 机械开挖严禁挖陡, 并及时进行坡面加固。要密切观察边坡情况, 发现问题及时采取防护措施。
7) 、 坡道处理和收尾要设置机械就位平台, 不得在斜坡道上就位挖土。
8) 、 为确保施工按安全及禁止闲杂人进入, 在距开挖坑边 m距离设一道排水沟并采用钢管脚手架搭设1.2m高的防护拦杆, 且刷以红白相间的调和漆。
10、 临时用电及安全防护
本方案中临时用电根据施工现场临时用电方案执行。
1) 、 施工前, 应对施工人员加强安全教育, 施工人员应配备相应的安全防护设备, 专职施工安全人员随时检查安全防护用品的使用情况, 进场认员必定须佩戴安全帽, 高处作业人员必须系安全带; 施工现场严禁吸烟;
2) 、 施工机具应布置在安全地带:; 喷射机、 空压机等设备应经常进行密封性能和耐压检查, 合格后方可使用, 要经常检查出料弯头、 输料管、 管路接头等有无磨薄、 击穿或松动现象, 发现问题, 及时处理;
3) 、 施工用电不得自行乱拉乱放, 工地一切电气设备的安装、 维修, 应由专职电工负责, 无证人员不得上岗; 高压线路、 裸露线路应有明显标识; 应定期检查出源线路和设备的电气部件, 确保用电安全; 处理机械矿故障时, 必须设备断电、 停风, 恢复送电时, 应通知有关人员;
4) 、 喷射作业中处理堵管理, 应将输料管顺直, 必须紧按喷头, 疏通管路的工作风压不得大于0.4Mpa;
5) 、 喷射时, 非操作人员不得进入正进行施工的作业区, 空压机手没有喷射机手的指示不得送风, 喷头、 注浆管前严禁站人。
