新平县城至三江口二级公路改建工程
首件分项工程开工申请批复单
承包单位: 洪宇建设集团公司 起止桩号: K43+900～K50+000 表号: 监表7
监理单位: 云南公路建设监理公司 合同段号: 四标段 编号:
单位工程名称
新平至三江口二级公路改建工程第四合同段
分部工程名称
防护工程
分项工程名称
SNS柔性边坡防护
施工范围( 桩号)
K44+320～K44+460
计划开工日期
/9/28
计划完工日期
/10/13
致高级驻地监理工程师 刘 锋 先生:
我单位根据合同要求, 已完成本分项工程的 施工放样、 施工技术方案编制、 施工准备等各项工作, 并已经监理核实批准, 请给予批准开工。

施工单位技术负责人: 年 月 日
专业监理工程师意见:

专业监理工程师: 年 月 日
高级驻地监理工程师意见:

高级驻地监理工程师( 公章) : 年 月 日
分指挥部意见:

年 月 日

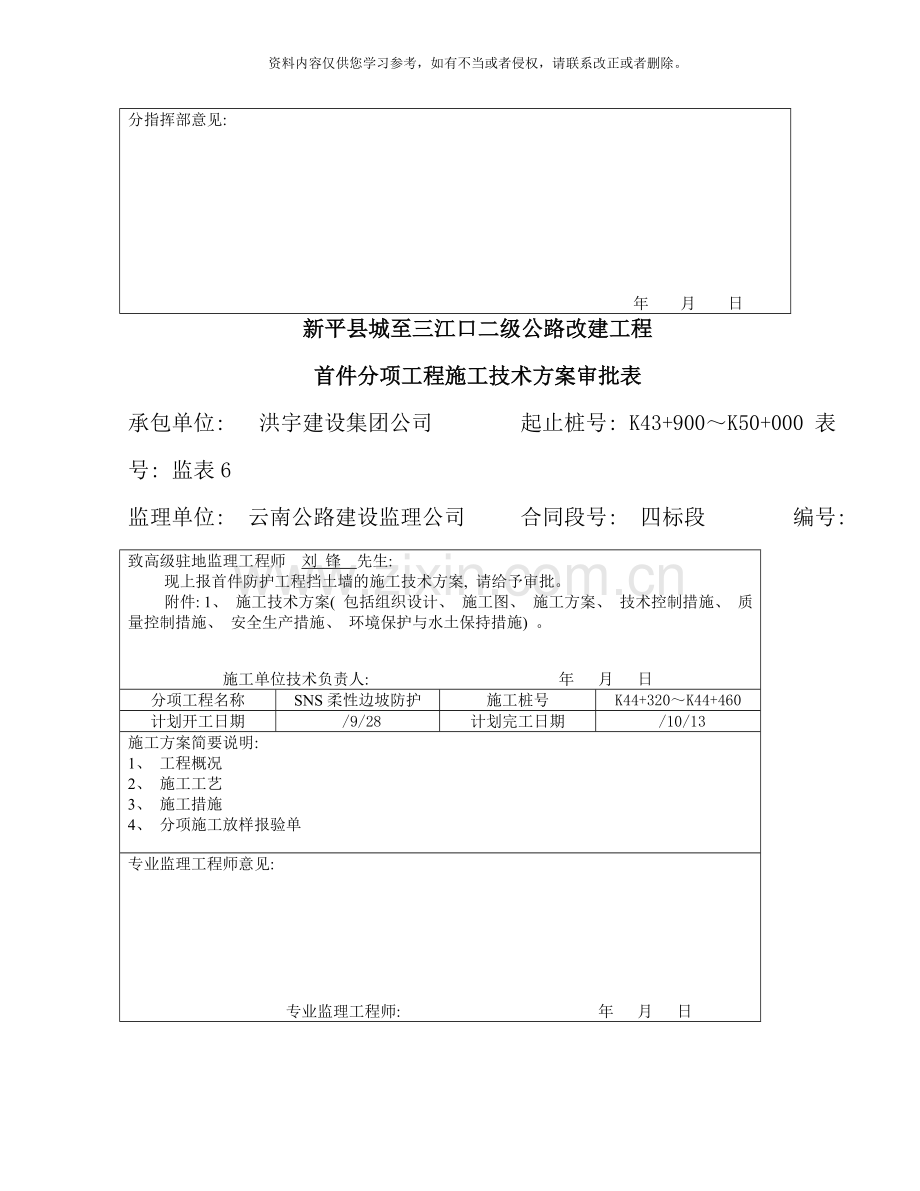

新平县城至三江口二级公路改建工程
首件分项工程施工技术方案审批表
承包单位: 洪宇建设集团公司 起止桩号: K43+900～K50+000 表号: 监表6
监理单位: 云南公路建设监理公司 合同段号: 四标段 编号:
致高级驻地监理工程师 刘 锋 先生:
现上报首件防护工程挡土墙的施工技术方案, 请给予审批。
附件: 1、 施工技术方案( 包括组织设计、 施工图、 施工方案、 技术控制措施、 质量控制措施、 安全生产措施、 环境保护与水土保持措施) 。

施工单位技术负责人: 年 月 日
分项工程名称
SNS柔性边坡防护
施工桩号
K44+320～K44+460
计划开工日期
/9/28
计划完工日期
/10/13
施工方案简要说明:
1、 工程概况
2、 施工工艺
3、 施工措施
4、 分项施工放样报验单

专业监理工程师意见:

专业监理工程师: 年 月 日
高级驻地监理工程师意见:

高级驻地监理工程师( 公章) : 年 月 日
分指挥部意见:

年 月 日
新平县城至三江口二级公路改建工程
第四合同段

K44+320-K44+460

SNS柔性边坡防护
首件施工方案

洪宇建设集团公司
新平县城至三江口二级公路改建工程项目部
编 制: 邹志勇
审 核: 龚红平
编制日期: 9月20日
柔性主动防护施工方案( K44+320-K44+460右侧)
一、 工程概况
1、 地理位置与施工范围
本合同起点位于K43+900( 河口村) ,终点位于K50+000处( 新建戛洒江大桥) , 全长6.1公里 , 为新建段。
2、 水文、 地形地质、 地貌及其它
新建公路处云南高原中部哀牢山脉中段, 线路沿戛洒江逆流而上, 高程逐渐变大。山脉走向大都与构造线一致, 呈北西南东向展布, 戛洒江边哀牢山脉山峰高程普遍都在1100m—2200m, 戛洒江河谷高程在490m—510m, 相对高差1500m左右。路线K43+900—K50+000布设在戛洒江东岸; 河谷地带属于侵蚀切割地形。地形横坡陡, 阶地发育不全, 侧向冲沟发育较少, 河谷走向顺直。
沿线区域地层有中生界三迭系干海子组、 舍资组和第四系。地处红河深大断裂以东较稳定的杨子准地台上, 构造以纬向为主, 属南岭构造带的西延部分, 以褶皱为主, 断裂不发育。本标段属红河深大断裂构造带, 基本与之平行, 平距约2KM。该断裂是区内的主要断裂, 为下元古界哀牢山岩与中生代沉积岩地层的分界断裂, 在区内呈北西45°方向延伸, 长达数百公里, 沿断裂带有糜棱岩与角砾岩; 断层面向北东倾斜, 倾角60°—70°; 该断裂在加里东期至吕梁期以开始活动, 后期历次运动数度复活, 在挽近的新构造运动中仍在活动。线路是在地震频繁的地区, 区内频繁的地震, 诱发了许多山崩、 滑坡等不良地质作用。按不低于7度进行抗震设防。
线路主要在戛洒江河口段的东岸。地下水主要赋存于冲洪积砂土、 碎中地下水。石土和基岩风化裂隙中, 河谷及冲沟内冲洪层中地下水水位埋深一般在1m—3m; 而赋存于基岩风化裂隙孔隙潜水与基岩裂隙水水位埋深一般在数十米。水化学类型以HCO—Ca—Mg型为主, 对混凝土和混凝土中钢筋无腐蚀, 而对钢结构具弱腐蚀。
3、 工程主要工程数量
本合同段主要结构物类型及数量如下: 路基开挖土石方: 120万方; 路基回填土石方: 6万方; 路基防护浆砌石: 1.8万方; 防护工程: 8000方, 排水工程: 1.6万米; 涵洞: 440米/20道。SNS柔性边坡防护根据指挥部会议纪要确定坡面估计约70000平方米。
本SNS柔性防护施工范围: K44+320-K44+460,长度为140m, 防护工程量: 4200㎡, 具体按实际收方为准。
二、 编制依据: 根据设计施工图
根据《公路边坡柔性防护系统》
根据现场实际地形地貌
根据以往施工的类似工程
三、 施工准备
本工程的施工难点在于边坡高且陡, 岩层主要是破碎风化岩, 安全隐患多。
1、 技术准备
熟悉与会审施工图, 编制施工方案, 编制施工进度计划, 编制材料采购计划, 新技术、 新材料的使用, 施工场地的移交接受, 现场控制点的设立与复核, 现场临时设施的搭设, 建临时水电线路
2、 主要施工仪器及检测设备计划

序号
仪器仪表名称
规格型号
单位
数量
1
全站仪
J2
台
1
2
水平仪
DS3
台
1
3
钢卷尺
50m/5m
把
2/5
4
砂浆试模
7.07*7.07*7.07
套
3

3、 主要机械设备计划
机械装备
名称
型号产地
购置
时间
功率吨位
容积
单位
数量
新旧程度
( ％)
备注
砂浆搅拌机
JZ-250/重庆
.5
0.25m3
台
2
90

空压机
英格索兰17m3
.8
17 m3
台
2
90

钻机
YG-80/天水
.5

台
4
100

水泵
3D系列/上海
.4
2.2KW
台
2
100

注浆机
JZB-2/河南
.3
3KW
台
2
100

手推车

.3

辆
5
100

钢管
Ο42

满足

4、 劳动力计划
序号
工 种
最大计划
工作内容
1
汽车司机
3
开工程车
2
普 工
10
清理坡面、 基座开挖、 材料转运等
3
脚手架工
10
现场脚手架搭设、 维护
4
钻机操作工
12
锚杆孔成孔
5
注浆工
8
锚杆注浆
6
机械操作
4
搅拌机、 空压机等机械操作维护
7
机电维修工
2
施工用电搭设、 施工机械日常维修
8
测量工
2
试验、 测量放线及控制观测
9
试验工
2
各种原材料、 成品、 半成品取样
10
安全护卫
2
负责道路畅通和现场安全维护
11
挂网工
20
铺设防护网

四、 SNS柔性边坡防护网施工工艺
1、 主动防护系统说明
纵横交错的Ο16纵向支撑绳和Ο16横向支撑绳与4.5×4.5m正方形模
式布置的锚杆相联结并进行预张拉, 支撑绳构成的每个4.5×4.5m网格内铺设一张D0/08/300/4×4m型钢绳网, 每张钢丝绳网与四周支撑绳间用缝合绳缝合连结并拉紧, 该预张拉工艺能使系统对坡面施以一定的法向预紧压力, 从而提高表层岩土体的稳定性, 尽可能地阻止崩塌落石的发生, 并将小部分落石限制在一定的空间内运动, 同时, 在钢绳网下铺设S0/2.2/50型格栅网, 以阻止小尺寸岩块的塌落。
2、 清理坡面: 人工对坡面防护区域的浮土及浮石进行清除;
3 、 放线测量确定锚杆孔位( 根据地形条件, 孔间距可有0.3m的调整量) , 并在每一孔位处凿一定深度不小于锚杆外露环套长度的凹坑, 一般口径20cm,深20cm;
4 、 钻孔
A、 锚孔钻进: 成孔匀速钻进, 严格控制钻孔速度, 以防止钻孔弯曲和变形, 钻进达到设计深度后, 不停钻, 在停止进尺的情况下, 稳钻1-2分钟;
B、 造孔精度要求
a、 孔径误差: 造孔孔径大于90mm;
b、 孔深: 锚孔设计深度大于5cm以上;
c、 当受凿岩设备限制时, 构成每根锚杆的两股钢绳可分别锚入两个孔径不小于Ο35 mm的锚孔内, 形成人字形锚杆, 两股钢绳间夹角为15°～30°, 以达到同样的锚固效果;
5、 钢绳锚杆制作
A、 钢绳锚杆验收: 锚杆下料后, 应清除表面浮锈污物, 油污和泥土;
B、 在施工现场制作钢绳锚杆时, 应根据进度做到随制随用, 并注意防水、 防污染。
6、 灌浆及插入钢绳锚杆
钢绳锚杆外露环套顶端不能高出地表, 且环套段不能注浆, 以确保支撑绳张拉后尽可能紧贴地表, 采用M30水泥砂浆, 孔内应确保浆液饱满, 在进行下一道工序前注浆体养护不少于三天;
7、 安装纵横向支撑绳
张拉紧后两端各用2-4个( 支撑绳长度不小于15米时为2个, 大于30米时为4个, 其间为3个) 绳卡与锚杆外露环套固定连接。
8、 从上向下铺挂格栅网, 格栅网间重叠宽度不小于5cm, 两张格栅网间的缝合以及格栅网与支撑绳间用Ο1.5铁丝按1m间距进行扎结( 有条件时本工序可在前一工序前完成即将格栅网置于支撑绳之下。)
9、 从上向下铺设钢绳网并缝合, 缝合绳为Ο8钢绳, 每张钢绳网均用一个长约31m( 或27m) 的缝合绳与四周支撑绳进行缝合并预张拉, 缝合绳两端各用两个绳卡与网绳进行固定联结。
五、 施工注意事项
1、 柔性( 主动) 防护网进场后, 必须要有相关的材料质量证明、 合格证、 产品质量说明书, 并按有关要求进行随意抽查并送权威部门进行检验, 产品质量符合设计要求才能进行施工。
2、 施工前必须对坡面施工范围内进行全面的清理危石, 并对细砂料径不大于3mm, 砂浆饱满, 养护在三天以上。现有道路进行短时间的封闭( 4小时内) , 确保施工过程对来往行人和车辆的安全。
3、 锚孔深度必须长于锚杆30cm, 砂浆强度在M30以上, 水泥选用42.5普通硅酸盐水泥, 灰砂比在1:1.0—1.2、 水灰比1:1.11。
4、 脚手架搭设必须是安装稳定、 支撑牢固。
5、 严禁重叠施工。
六、 安全保证措施
1、 安全保证体系
本工程按照”安全第一, 预防为主”的方针, 建立健全安全生产保证体系, 完善安全管理制度, 健全机构, 切实落实各级各类人员的安全生产责任制。
2、 安全保证措施
( 1) 、 建立起完善的安全保证体系, 在项目中推行安全生产包保负责制和安全风险制度, 执行”谁管生产, 谁管安全”的原则, 成立以项目经理为组长, 项目技术负责人及作业班组组长为组员的安全领导小组, 落实岗位责任制, 将安全生产责任逐级分解, 作到职责明确、 权责统一, 明确分工职责, 分解安全指标, 将安全指标分解到每个现场施工管理人员, 使管理人员在施工过程中有目标、 有针对性、 有检查、 有落实, 对安全齐抓共管, 使安全管理到位有力, 措施落实且具体, 安全管理纵向到底, 横向到边, 覆盖整个施工过程。
( 2) 、 工程开工及分部分项工程施工前, 必须由工程施工技术负责人对全体参加施工作业的职工进行详细的安全技术交底, 使全体职工充分掌握安全生产的知识和常识, 从而掌握安全生产的技能。
( 3) 、 加强安全教育, 使职工牢固树立安全第一的思想, 养成遵守安全操作规程的习惯, 认真贯彻以预防为主方针。
( 4) 、 建立安全奖惩制度。教育所有参加施工的职工, 严格执行安全操作规程, 正确使用和管理个人安全防护用品。对违反安全规章制度, 违反个人安全用品使用要求的人员、 班组严肃处理, 大力表彰奖励安全生产先进集体和个人。
( 5) 、 特殊工种如架子工、 电工、 电焊工等工种必须每天班前和班后对自己的作业环境及作业范围进行认真检查, 发现问题应立即处理, 对不能解决的问题必须立即报告施工负责人研究处理, 彻底消除隐患及存在的问题后方准施工作业或下班离开现场。
( 6) 、 坚持作业班组安全交接制度, 作到上班不清, 下班不接, 使现场始终保持安全作业状态。施工负责人和安全员必须督促各作业班组每天对自己的作业环境和作业范围进行检查, 发现问题应立即处理, 对不能解决的问题必须立即报告施工负责人研究处理, 彻底消除隐患及存在的问题后方准施工作业或下班离开现场。
七 、 质量保证措施
1、 工程项目部设置专职的质检小组, 由工程项目负责人和现场施工负责人分管和领导, 对各部门的劳动产品质量进行检查验收, 发现问题及时解决, 对不能解决的问题应及时向公司主管部门汇报。
2、 工程质量管理工作是工程施工管理的首要环节, 项目部主要管理人员应随时组织全体职工学习国家颁布的各种技术规范和质量检验评定标准, 让全体职工树立”百年大计、 质量第一”的思想。把工程质量和施工安全统一起来, 贯彻预防为主的方针, 把各种隐患消灭在施工过程中, 以优质、 高速、 低成本的方式生产出用户满意的产品。
3、 工程项目部对工程项目设立稳定的质量管理体系, 由工程项目负责人牵头, 项目技术负责人、 工长及作业班组负责人负责具体实施, 从原材料采购及妥善使用, 施工组织方案制定, 分项工程施工技术交底, 施工工艺操作监督, 产品检查验收, 以及成品保护等各个环节管理到位, 使质量工作贯穿于工程施工的全过程。
4、 加大工程质量检查力度, 施工现场作业班组的所有作业人员, 应根据国家颁布的建筑工程现行质量检验评定标准以及项目部对各分项工程的技术交底, 对分部分项工程质量承担直接责任, 各分部分项工程在施工过程中实行三检制度( 即自检、 互检、 交接检) 和成品保护制度。
5、 加强原材料的验收制度, 各种原材料、 半成品进场, 必须持有合格证( 或试检资料) , 必要时进行复检, 否则工地不予接收。凡不符合质量标准的材料, 禁止在工程中使用。
八、 文明施工措施
1、 加强精度文明建设, 努力提高施工人员思想素质和业务素质, 共同创造良好的企业形象。
2、 做好现场文明施工的宣传工作, 宣传党的方针政策和企业精神, 增强文明施工意识, 自觉文明施工, 严格执行《文明施工管理规定》。
3、 项目经理部设立一名专业文明施工员和一名兼职文明施工主管领导, 负责现场文明施工的监督和指导。
4、 施工现场的土石方应及时清运, 不得乱倒土石方、 垃圾等。
5、 坚持文明施工检查制度, 各施工队每周至少一次自检, 每月不少于一次检查评比。此处, 根据工程实际情况, 随时组织检查。
九、 环境保护措施
1、 加强环境保护意识的学习和教育。
2、 施工过程中防止污染水源、 农田及周围群众的生活环境。施工现场设置各种明显的标牌和夜间照明。
3、 施工时尽量减少现场灰尘污染, 避免污染当地周边的花草树木, 采用洒水方式, 避免扬尘。
4、 工程施工期间遵守国家和地方有关控制环境污染的法律法规, 对环境保护采取必要的措施, 使施工期间受损的环境污染减到最低程度。
5、 防止施工机械严重漏油, 机械运转中产生的油、 污水及机械维修的污水未经处理不得直接排放。

十、 施工工艺图

主动防护网施工工艺框图 附图一

清坡
定位放线
搭设脚手架
钻孔
灌浆
钢绳锚杆制安
支撑绳安装
格栅网安装
钢绳网安装
检查验收

新平县城至三江口二级公路改建工程
首件分项工程施工放样报验单
承包单位: 洪宇建设集团公司 起止桩号: K43+900----K50+000 表号: 监表5
监理单位: 云南公路建设监理公司 合同段号: 四合同段 编号:
分项工程名称
SNS柔性边坡防护
放样范围( 桩号)
K44+320-K44+460
致高级驻地监理工程师 刘 锋 先生:
我单位根据合同要求, 已完成本分项工程的施工放样, 可按附件提供的实测图纸施工。现连同放样资料一起报上, 请给予检验审批。

附件: 1、 施工设计图; 2、 测量记录、 计算表等。

施工单位技术负责人: 年 月 日
专业监理工程师审查意见:

专业监理工程师: 年 月 日
高级驻地监理工程师审查意见:

高级驻地监理工程师( 公章) : 年 月 日
