产品版本:
密级:
V0.1
机密
产品名称:
页数:
DS6210
共 14 页

PDT集群系统业务性能测试方案
V0.1

(仅供内部使用)

拟制:

日期:
-05-23
审核:

审核:

批准:

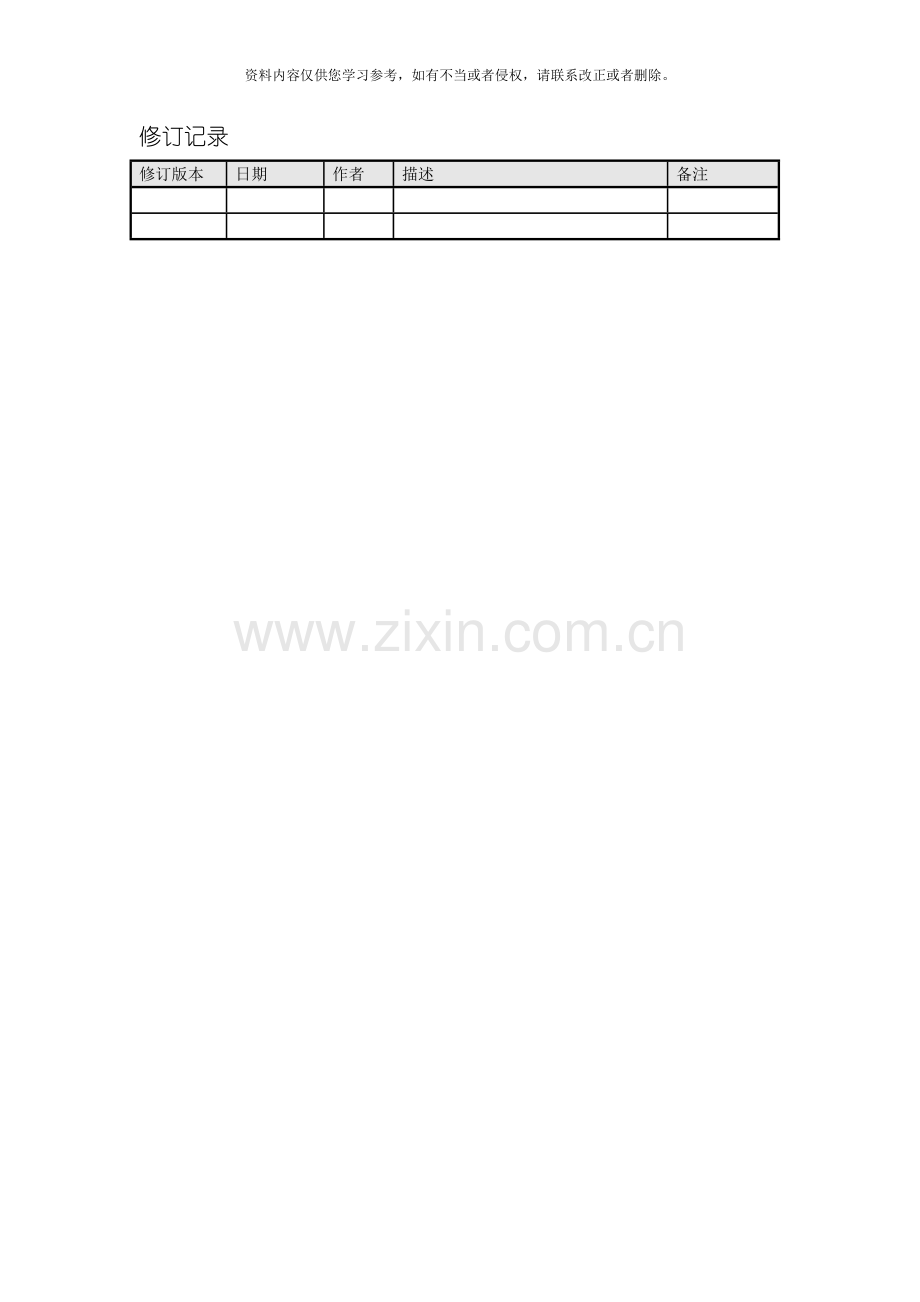

修订记录
修订版本
日期
作者
描述
备注

目录
目录 3
1. 目的 5
2. 测试项说明 5
2.1. 时隙同步 5
2.2. 单站语音组呼 5
2.3. 单站语音单呼 5
2.4. 跨站语音组呼 5
2.5. 跨站语音单呼 5
2.6. 单站短数据组呼 5
2.7. 单站短数据单呼 5
2.8. 跨站短数据组呼 6
2.9. 跨站短数据单呼 6
2.10. 控制信道上GPS数据上拉 6
3. 测试条件与性能指标 6
3.1. 时隙同步 6
3.2. 单站语音组呼 6
3.3. 单站语音单呼 7
3.4. 跨站语音组呼 7
3.5. 跨站语音单呼 8
3.6. 单站短数据组呼 8
3.7. 单站短数据单呼 9
3.8. 跨站短数据组呼 9
3.9. 跨站短数据单呼 9
3.10. 控制信道上GPS数据上拉 9
4. 测试实施方案 10
4.1. 单站测试布局示意图 10
4.2. 跨站测试布局示意图 11
5. 测试资源需求 11
5.1. 硬件 11
5.2. 软件 11
5.3. 人员 12

1. 目的
测试、 验证PDT系统业务, 在指定典型网络链路条件下的性能指标。
2. 测试项说明
2.1. 时隙同步
1． 测试PDT系统内同一信道中上行信道与下行信道的时隙对齐最大误差
2． 测试PDT系统内不同业务信道分别在上行信道与下行信道上的最大时隙隙对齐误差
2.2. 单站语音组呼
测试单站语音组呼在不同负载条件性的平均呼叫建立时时间, 成功率
2.3. 单站语音单呼
测试单站语音单呼在不同负载条件性的平均呼叫建立时间, 成功率

2.4. 跨站语音组呼
测试单站语音组呼在不同负载条件性的平均呼叫建立时间, 成功率
2.5. 跨站语音单呼
测试单站语音组呼在不同负载条件性的平均呼叫建立时间, 成功率
2.6. 单站短数据组呼
测试单站短数据组呼在不同负载条件性的平均传输时间, 成功率
2.7. 单站短数据单呼
测试单站短数据单呼在不同负载条件性的平均传输时间, 成功率
2.8. 跨站短数据组呼
测试跨站短数据组呼在不同负载条件性的平均传输时间, 成功率
2.9. 跨站短数据单呼
测试跨站短数据组呼在不同负载条件性的平均传输时间, 成功率

2.10. 控制信道上GPS数据上拉
测试在不同的GPS数据上拉负载条件下, 其它接入业务的成功率延时

3. 测试条件与性能指标
3.1. 时隙同步
测试条件描述
测试次数
最大误差
平均误差
同一信道的上下行时隙误差
10

同一基站下, 不同信道的下行时隙误差
10

不同基站下, 不同信道的下行时隙误差
10

3.2. 单站语音组呼
测试条件描述
在线呼叫数
通话维持时长(秒)
每秒呼叫建立拆除数
呼叫成功率
呼叫建立时间(毫秒)
2载频基站, 无其它业务负载, 每个组100成员, 9个组轮流呼叫
2
2
1
100%
90
4载频基站, 无其它业务负载, 每个组100成员, 21个组轮流呼叫
2
2
2
100%
90
8载频基站, 无其它业务负载, 每个组100成员, 45个组轮流呼叫
12
4
3
100%
90
3.3. 单站语音单呼
测试条件描述
在线呼叫数
通话维持时长(秒)
每秒呼叫建立拆除数
呼叫成功率
呼叫建立时间(毫秒)
直通单呼, 2载频基站, 无其它业务负载, 10个终端轮流呼叫
2
2
1
100%
210
直通单呼, 4载频基站, 无其它业务负载, 20个终端轮流呼叫
2
2
2
100%
210
直通单呼, 8载频基站, 无其它业务负载, 40个终端轮流呼叫
12
4
3
100%
210
振铃单呼, 被叫振铃2秒后接听, 2载频基站, 无其它业务负载, 10个终端轮流呼叫
2
2
1
100%
2360
振铃单呼, 被叫振铃2秒后接听, 4载频基站, 无其它业务负载, 20个终端轮流呼叫
2
2
2
100%
2360
振铃单呼, 被叫振铃2秒后接听, 8载频基站, 无其它业务负载, 40个终端轮流呼叫
12
4
3
100%
2360

3.4. 跨站语音组呼
测试条件描述
在线呼叫数
通话维持时长(秒)
每秒呼叫建立拆除数
呼叫成功率
呼叫建立时间(毫秒)
2载频基站, 无其它业务负载, 每个组100成员, 9个组轮流呼叫, 每个呼叫包括2个基站
2
2
1
100%
360
4载频基站, 无其它业务负载, 每个组100成员, 21个组轮流呼叫, 每个呼叫包括2个基站
2
2
2
100%
360
8载频基站, 无其它业务负载, 每个组100成员, 45个组轮流呼叫, 每个呼叫包括2个基站
12
4
3
100%
360
3.5. 跨站语音单呼
测试条件描述
在线呼叫数
通话维持时长(秒)
每秒呼叫建立拆除数
呼叫成功率
呼叫建立时间(毫秒)
直通单呼, 2载频基站, 无其它业务负载, 10个终端轮流呼叫
每个呼叫包括2个基站
2
2
1
100%
410
直通单呼, 4载频基站, 无其它业务负载, 20个终端轮流呼叫
2
2
2
100%
410
直通单呼, 8载频基站, 无其它业务负载, 40个终端轮流呼叫
每个呼叫包括2个基站
12
4
3
100%
410
振铃单呼, 被叫振铃2秒后接听, 2载频基站, 无其它业务负载, 10个终端轮流呼叫
每个呼叫包括2个基站
2
2
1
100%
2560
振铃单呼, 被叫振铃2秒后接听, 4载频基站, 无其它业务负载, 20个终端轮流呼叫
每个呼叫包括2个基站
2
2
2
100%
2560
振铃单呼, 被叫振铃2秒后接听, 8载频基站, 无其它业务负载, 40个终端轮流呼叫
每个呼叫包括2个基站
12
4
3
100%
2560

3.6. 单站短数据组呼
测试条件
同时发送终端数
呼叫成功率
呼叫完成时间(ms)
每个短消息4个数据体,无其它业务负载, 轮流发向10个接收终端, 各终端业务发起时间间隔500毫秒
2
100%
480

3.7. 单站短数据单呼
测试条件
同时发送终端数
呼叫成功率
呼叫完成时间(ms)
每个短消息4个数据体,无其它业务负载, 轮流发向10个接收组, 每个组100个成员, 各终端业务发起时间间隔500毫秒
2
100%
720

3.8. 跨站短数据组呼
测试条件
同时发送终端数
呼叫成功率
呼叫完成时间(ms)
每个短消息4个数据体,无其它业务负载, 轮流发向10个接收组, 每个组100个成员, 各终端业务发起时间间隔500毫秒
每个呼叫包括2个基站
2
100%
680

3.9. 跨站短数据单呼
测试条件
同时发送终端数
呼叫成功率
呼叫完成时间(ms)
每个短消息4个数据体,无其它业务负载, 轮流发向10个接收组, 每个组100个成员, 各终端业务发起时间间隔500毫秒
每个呼叫包括2个基站
2
100%
920
3.10. 控制信道上GPS数据上拉
测试条件
每秒申请登记终端数
GPS跟踪终端数
上拉周期(秒)
平均登记延时
登记成功率
多个终端在不同的GPS上拉负载下进行登记
2
150
60

多个终端在不同的GPS上拉负载下进行登记
3
60
30

多个终端在不同的GPS上拉负载下进行登记
5
50
30

4. 测试实施方案
4.1. 单站测试布局示意图

4.2. 跨站测试布局示意图

5. 测试资源需求
5.1. 硬件
PDT系统网元:
测试MS20台
MSO服务器1台
TSC服务器2台, 每台8载频
MTU服务器1台
网管服务器 1台
网管客户端 1台
调度服务器1台
调度台终端1台
5.2. 软件
测试MS软件
MSO软件
TSC软件
HSW软件

网管客户端软件
网管服务器软件
调度台服务器软件
调度台终端软件
5.3. 人员
测试部技术支持协助 1人
MSO技术支持协助1人
TSC技术支持协助1人
HSW技术支持协助1人
网管网管技术支持协助1人
调度系统技术支持协助1人
测试实施2人
