君安实业药物研制(a#综合楼)智能化系统设计方案-毕业论文.doc

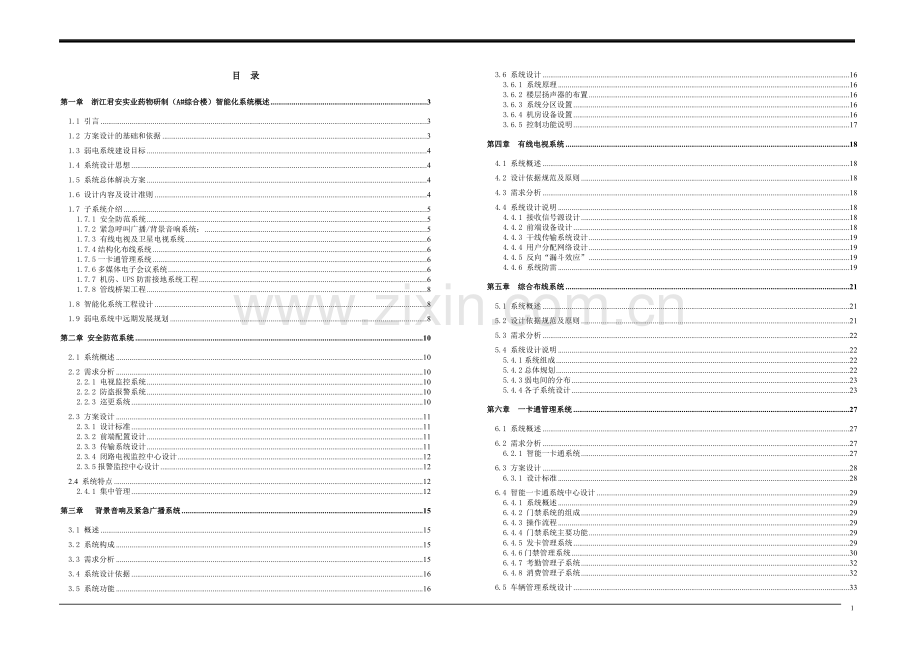

目 录
第一章 浙江君安实业药物研制（A#综合楼）智能化系统概述 3
1.1 引言 3
1.2 方案设计的基础和依据 3
1.3 弱电系统建设目标 4
1.4 系统设计思想 4
1.5 系统总体解决方案 4
1.6 设计内容及设计准则 4
1.7 子系统介绍 5
1.7.1 安全防范系统 5
1.7.2 紧急呼叫广播/背景音响系统： 5
1.7.3 有线电视及卫星电视系统 6
1.7.4结构化布线系统 6
1.7.5一卡通管理系统 6
1.7.6多媒体电子会议系统 6
1.7.7 机房、UPS防雷接地系统工程 6
1.7.8 管线桥架工程 8
1.8 智能化系统工程设计 8
1.9 弱电系统中远期发展规划 8
第二章 安全防范系统 10
2.1 系统概述 10
2.2 需求分析 10
2.2.1 电视监控系统 10
2.2.2 防盗报警系统 10
2.2.3 巡更系统 10
2.3 方案设计 11
2.3.1 设计标准 11
2.3.2 前端配置设计 11
2.3.3 传输系统设计 11
2.3.4 闭路电视监控中心设计 12
2.3.5报警监控中心设计 12
2.4 系统特点 12
2.4.1 集中管理 12
第三章 背景音响及紧急广播系统 15
3.1 概述 15
3.2 系统构成 15
3.3 需求分析 15
3.4 系统设计依据 16
3.5 系统功能 16
3.6 系统设计 16
3.6.1 系统原理 16
3.6.2 楼层扬声器的布置 16
3.6.3 系统分区设置 16
3.6.4 机房设备设置 16
3.6.5 控制功能说明 17
第四章　有线电视系统 18
4.1 系统概述 18
4.2 设计依据规范及原则 18
4.3 需求分析 18
4.4 系统设计说明 18
4.4.1 接收信号源设计 18
4.4.2 前端设备设计 18
4.4.3 干线传输系统设计 19
4.4.4 用户分配网络设计 19
4.4.5 反向“漏斗效应” 19
4.4.6 系统防雷 19
第五章　综合布线系统 21
5.1 系统概述 21
5.2 设计依据规范及原则 21
5.3 需求分析 22
5.4 系统设计说明 22
5.4.1系统组成 22
5.4.2总体规划 22
5.4.3弱电间的分布 23
5.4.4各子系统设计 23
第六章 一卡通管理系统 27
6.1 系统概述 27
6.2 需求分析 27
6.2.1 智能一卡通系统 27
6.3 方案设计 28
6.3.1 设计标准 28
6.4 智能一卡通系统中心设计 29
6.4.1 系统概述 29
6.4.2 门禁系统的组成 29
6.4.3 操作流程 29
6.4.4 门禁系统主要功能 29
6.4.5 发卡管理系统 29
6.4.6门禁管理系统 30
6.4.7 考勤管理子系统 32
6.4.8 消费管理子系统 32
6.5 车辆管理系统设计 33
6.5.1 系统概述 33
第七章 多媒体会议系统 35
7.1设计概述 35
7.2设计思想 35
7.2.1先进性 35
7.2.2 规范性 35
7.2.3 实用性和可扩充性 35
7.2.4 与环境的协调性 35
7.2.5 可靠性 35
7.3设计依据 35
7.4设计指标 35
7.5系统划分及功能 36
7.5.1系统划分 36
7.5.2系统功能 36
7.6详细设计说明 37
7.6.1（一层、二层，各1间）小会议室音视频系统 37
7.6.2（一层）贵宾室会议室音频系统 37
7.6.3（一层）贵宾室会议室音频系统 37
7.6.4（三层）视频会议室音频系统 38
7.6.5（四层）圆桌会议室音频系统 38
第八章　综合管路系统 39
8.1　系统概述 39
8.2　设计依据规范及原则 39
8.3　系统设计说明 39
8.3.1 管路系统总体规划 39
8.4　管路系统注意要点 40
8.4.1 管线敷设 40
8.4.2 缆线的敷设检验 41
8.4.3 线缆的保护措施 42
8.4.4 控制电缆线槽的安装 43
第九章　点位布置图 44

第一章 浙江君安实业药物研制（A#综合楼）智能化系统概述
1.1 引言
浙江君安实业药物研制（A#综合楼）办公大楼，大楼楼高4层（未含地下一层），总建筑面积为21723平方米。属一类办公建筑。
作为甲级办公楼，以提供安全、高效、舒适、方便服务的智能化系统工程是大厦工程的一个非常重要组成部分。浙江君安实业药物研制（A#综合楼）的其智能化系统工程要求建设成为浙江省乃至全国的一流水平智能化系统工程。
一流的系统需要一流的服务。我们公司非常荣幸有机会参与这样一个重大工程的设计投标。我们认识到：一个成熟的智能化系统集成商，绝不仅仅是一般意义上的供应商，更应该是系统服务者，是成套解决方案的提供者。
系统服务，就是要站在用户需求的立场考虑问题，从系统总体思路到每一项具体设计措施，都应该满足用户的需要；提供成套解决方案，就是一个从设计到实施，负全面责任的交钥匙工程，这样的解决方案，包括进行智能化系统设备配置的工程方案设计，供货，安装，开通调试、验收，对用户的培训和售后服务等等一系列完整的服务过程。我们深信。我公司完全有能力向甲方提供一流的服务。
根据具体情况和实际需要，本方案以“先进性、智能性、高可靠性和经济性”为总体设计思路。主要设备选用当今国内外著名公司的设备器材，并且通过公安部认可，以确保系统的高可靠运行，整体技术指标达到先进水平。
在保证系统高可靠运行的同时，兼顾技术上的先进性、可扩展性和投资上的经济实用性。
为有效加强大厦的管理，减少发生意外情况的需要，同时结合当今社会信息化、网络化和数字化发展的趋势，在其大厦建立起一整套完整的智能化弱电解决方案。
以上这些基本要素，既是我们工程方案实施的出发点，也是建设智能化系统工程所追求的目标。
1.2 方案设计的基础和依据
作为智能化系统工程的系统服务者，我们不是凭空作业，我们的工程设计有着坚实的基础和依据。这些基础和依据主要有如下几个方面：
Ø 业主方提供的《浙江君安实业药物研制（A#综合楼）建筑智能化系统方案》及《浙江君安实业药物研制（A#综合楼）》相关图纸；
本系统方案依据下列资料设计制作：
浙江君安实业药物研制（A#综合楼）相关设计图纸
《智能建筑设计标准》 GB/T 50314－2000
《建筑与建筑群综合布线系统工程验收规范》 GB/T 50312－2000
《建筑与建筑群综合布线工程设计规范》 GB/T 50311－2000
《民用建筑电气设计规范》　　　　　　　　 JGJ/T　16-92
《火灾自动报警系统设计规范》 　　 GB50116－98
《火灾自动报警系统施工以及验收规范》 GB5016-92
《汽车库、修车库、停车场设计防火规范》 GB50067－97
《高层民用建筑设计防火规范》 GB50045-93
《安全防范工程程序与要求》 GA/T75-94
《民用闭路电视系统工程技术规范》 GB50198-94
《民用闭路监控电视系统工程技术规范》 GB02198-94
《30MHZ-1GHZ声音和电视信号的电缆分配系列》 GB6510-86
《计算软件开发规范》 GB8566-88
《防盗报警控制器通用技术条件》 GB12663-90
《有线电视广播技术规范》 GY/T106-92
《工业企业通信接地设计规范》 GBJ115-87
《工业企业通信设计规范》 GBJ42-81
《中华人民共和国公共安全行业标准》 GA38-92
《电气装置安装工程施工及验收规范》 GBJ232-90.92
《会议系统电视及音频的性能》 GB/T15381-94
《采暖通风与空气调节设计规范》 GBJ19-87
《通信系统机房设计》 GBKJ-90
《电子计算机房设计规范》 GB50174-93
《以太网10BASE-T标准》 IEEE802.3
《以太网100BASE-T标准》 IEEE802.3U
《有线电视系统工程技术规范》 GB50200-94
《建筑设计防火规范》 GBJ16-87
《建筑物防雷设计规范》 GB50057-94
《商用建筑电气设计规范》 JGJ/T16-92
《商用建筑电信布线标准》 EIA/TIA-568
《商用建筑布线系统管道及空间位置标准》 EIA/TIA-568
《通信综合布线系统》 YD/T926.1-27
《综合业务数字网基本数据库速率接口标准》 CCITT ISDN
《低压配电设计规范》 GB50054-95
《工业电视系统工程设计规范》 GBJ115-87
《电视接收机确保与电缆分配系统兼容的技术要求》 GB12323-90
《城市住宅区和办公楼电话通讯设施设计标准》 YD/T2008-93
《CATV行业标准》 GY/T121-95
《卫星广播电视地球站设计规范》 GYJ41-89
《有线广播录音、播音室声学设计规范和技术用户技术要求》YJ26-86
其他设计规范、标准及相关资料。
1.3 弱电系统建设目标
体现浙江君安实业药物研制（A#综合楼）的业务和管理的特点，使整个浙江君安实业药物研制（A#综合楼）体现出一种可沟通性，一种管理活动的透明性，体现现代技术手段在大厦管理方面的应用，提高行政管理、办公活动的科技含量。
为浙江君安实业药物研制（A#综合楼）的办公管理及其各种管理提供一个高效、可靠的管理手段和环境，提供一个良好和舒适的工作环境。
具有业界一流工程质量的甲级智能建筑系统。
通过大厦智能化树立在社会各界的良好形象。
1.4 系统设计思想
浙江君安实业药物研制（A#综合楼）是一座现代化办公大楼。浙江君安实业药物研制（A#综合楼）实现智能化的需求，主要是为了创造一个舒适、安全和高效的管理环境，更好地为管理人员服务。所以在大厦智能化系统工程设计中，我们将遵循以下主要设计原则：
先进性：技术选择考虑先进性，即采用业界先进的、主流技术来进行设计。
成熟性：采用成熟的技术及成熟产品和经过工程实践检验的先进技术。
开放性：系统采用开放的技术标准为将来系统升级、集成或扩展出现在打下基础；
按需集成：按本项目特点和管理模式的需要进行分层次、分阶段实现集成；
标准化：系统采用标准公的设计和标准公的主流产品。
可扩展性：本工程设计充分考虑未来发展，在预埋件和线缆布设上留有余地。对系统的管理，根据需要按可分可合的要求进行组合，即在保证单体建筑可独立运行的前提下，对未来建筑群实现整体管理在设计上作充分考虑。
安全性及稳定性：包括系统自身安全和信息传递的安全，系统应有很强的稳定性及应急备份；
服务意识：强调以人为本的设计思想，为大楼的用户提供安全、舒适、方便、快捷、高效、环保的办公工作环境。
创造性：运用成熟技术设计系统，并有针对性地进行优化设计，使优化后整体方案更具有创新性、针对性。
以上设计原则是我们设计的指导思路，自始至终贯穿了整个浙江君安实业药物研制（A#综合楼）智能化系统工程总体解决方案的施工设计。
智能化系统工程的总体建设思路，是本着以“人”为本的目标，提供安全、舒适、节能和环保的工作环境；为大厦有效的信息服务和完善的通信网络提供物理基础和平台；方便领导决策；大大提高工作人员的办事效率和工作质量；有利于加强政府机关与群众的鱼水关系，促进当地的大团结和经济、信息的大发展。
1.5 系统总体解决方案
浙江君安实业药物研制（A#综合楼）的智能化系统工程建设，应根据大楼的业务、管理的特点，按集中分散相结合的原则建设。
1.6 设计内容及设计准则
根据国家相关规范及我公司以往的经验、业主方提供的相关资料和技术要求，本工程智能化系统方案设计应包括如下内容：
安全防范系统
背景音响及紧急广播系统

结构化布线系统
一卡通管理系统
多媒体电子会议系统
机房、UPS防雷接地系统工程
管线桥架工程
其中，消防系统待弱电设计确定机房功能分隔、设备布置后委托专业单位进行机房消防专业设计与施工。
设计准则：本方案设计依照国家相关技术规范和工程现场实际状况，兼顾一次性投资和长期运行管理的要求，运用工程上成熟的先进技术进行标准化设计，并在系统上考虑未来的可扩展性，并有一定的冗余度。
1.7 子系统介绍
1.7.1 安全防范系统
安全防范系统包括监控系统、报警系统、巡更系统
1）CCTV监控系统：
该系统以网络型彩色摄像机为主，结合全数字NVR存储设备对监控图像进行存储，并通过监视器和电视墙进行多画面显示：
电梯摄像机（2台）：飞碟型电梯专用摄像机、安装在电梯轿厢中，其安装位置应能清晰显示电梯的运行方向（上行/下行）和所停楼层，采用彩色摄像机。
楼层监控摄像机：采用全网络130万像素网络彩色半球摄像机，在每层过道安装半球摄像机，已确保办公大楼无死角。
大厅：设置网络一体化快球摄像机，已监控大厅人员进出。
财务室及储藏室：设置全网络130万像素彩色红外半球摄像机，监控人员出入情况。

CCTV整个系统的技术指标应不低于如下标准：
（1） 黑白电视图像水平清晰度：不低于400线
（2） 彩色电视图像水平清晰度：不低于270线
（3） 复合视频牌号幅度：1Vp-P±3dB（监视）
（4） 图像等级：不低于4级
（5） 图象画面灰级等级：不低于8级

2）报警系统：
系统具有报警功能，报警输入方式是报警主机输入接口输入。按事先的编程，规定好警报及相应的监视器，所有警报就会在警灯、警号和显示屏上显示。本系统在接收到报警信号后，通过报警主机电话拨号器，向预先设定号码如110指挥中心拨号，也可以设定拨号到某个电话号码或传呼号码上，通知相关人员。
可接受各种报警系统输入，接入现场报警信息，并传至主控室。
切换报警源信号及相应地址在指定监视器。
启动声光报警。
启动相应设备，如录像机开始录像，打印机自动打印等。
自动记录：记录报警时间、地点等及图像。
多个报警信号到达时，可编程设定分级至不同的监视器。
对报警点的报警内容（报警时间、报警地点、报警类型等）进行实时记录与打印。
防盗报警系统采用不同类型的报警探头，利用接口与总线相连，实现大楼的区域防范。一旦有非法侵入，监控中心的管理机和电脑就会发出报警，指出报警的区域、时间、探头编号、电子地图等。该系统主要由前端报警探头、中间传输线路、中心控制部分、报警响应部分和报警联动部分。
3）离线式电子巡更系统：
本系统主要为了完善大楼及周边的建筑的物业管理，通过值班保安人员定时地按照既定路线进行现场巡视，是实现人防与技防有机结合有效手段，该系统由现场巡更站点（信息钮）、手持巡更机、记录资料阅读器、巡更系统电脑（与紧急求助报警系统电脑共用）及配套软件构成。
巡更点的设置：
主楼内每层设置3点，成对角线方式布设共计 12点
合计12点左右。
整个系统由如下部分构成：信息钮12只，巡更棒4根，读卡器及电脑配相应软件一套。
1.7.2 紧急呼叫广播/背景音响系统：
大楼内的公共广播设置于公共场所，在平时播放背景音乐，当发生火警时，则立即切换为消防广播，指挥人员疏散。通常公共广播扬声器设置于公共场所的走廊、电梯门厅、公众区域、大厅入口处及一些共用会议室等，它要求扬声器要分散均匀布置，无明显声源方向性，且音量适宜，以不影响人们正常交谈为原则。由于公共广播系统的扬声器兼有消防广播的功能，因此在系统设计上要与火灾报警系统的设计相配合，并应符合国家的消防规范要求。公共广播实行分区控制，分区的划分按照楼层及一些特殊区域（如会议室、餐厅等）来进行划分。根据消防事故报警的要求，某层某区发生火灾时，该层上下和相邻层均应报警。公共广播也必须与此相适应进行分组，这样每一个消防分区内根据楼层的不同组合，可分成许多消防报警及事故广播动作区。当事故发生时，采用微机处理即可达到分区自动选择。分区的划分，与消防分区相一致。
⑴背景音乐和紧急广播系统向大楼的走廊、电梯厅等公共场所提供背景音乐和通知播报服务，在火灾情况下自动转换为火灾紧急广播。
1.7.3 有线电视及卫星电视系统
浙江君安实业药物研制（A#综合楼）监测中心有线电视系统。通过有线电视能让职工观看到丰富多彩的电视、电影节目，进而缓解精神压力，同时又能及时了解到自己身边所发生的事，国际、国内的最新动态。也可以通过自办节目，传播重要信息的媒体作用。
本系统采用数字有线电视结构，通过在每个电试点旁边增加一信息点，通过有线电视数字信号机顶盒，对电视节目进行播放。
考虑系统可升级扩展，并可开发视频点播、电视会议、可视电话等多种业务。
系统技术要求必须满足本地区有线电视网的技术要求。
用户终端设置应当比较全面，考虑分布在餐厅、接待室以及会议室等场所。设计出来的系统能够满足业主现在的要求并可扩展的技术；
1.7.4结构化布线系统
综合布线系统将为综合楼提供高性能的数据和语音通信的传输媒质，能够支持数据、语音、图像和多媒体通信等各种信号的传输，并能适应今后不断发展的网络技术的需求。在数据信息点上能够任意连接计算机、打印机、传真机等设备，在语音信息点上应能任意连接各种类型的电话、内部通迅终端等设备，系统具备开放性、灵活性和可扩性。
综合布线设备或材料必须防火、阻燃和防止由于设备内部原因造成的不安全因素，所有线缆护套均采用低烟无卤型。
计算机机房设在大楼的三层弱电机房内，系统的数据主干采用多模室内光缆，音主干采用特征阻抗为100Ω的3类大对数非屏蔽双绞铜缆链路。大会议室采用光纤接入,部分涉密线路采用屏蔽电缆。数据、语音传输水平子系统，均采用特征阻抗为100Ω的6类非屏蔽4对双绞线铜缆链路。
在大楼三层设置中心机房，另外在整个大楼设置3个IDF用于管理各楼层信息点。
1.7.5一卡通管理系统
系统是建立在本综合大楼结构化综合布线系统之上，运用先进的计算机网络技术、通信技术及非接触式IC卡技术，为本院的各项管理功能提供现代化手段，以提高管理质量和水平
⑴主要用途：人员身份识别、员工考勤管理、电子门锁管理、出入口门禁管理、停车场管理、就餐消费管理等。
⑵功能要求：实现人员出入权限控制及出入信息记录；定期采集每个消费机的消费资料，同时可按各用户进行统计、查询、打印等；考勤管理，每月统计单位职工的考勤信息，产生和打印月统计报表。
⑶门禁系统门禁点设置：弱电机房设置门禁点，防止非授权人员进入；在董事长办公室、财务室、储藏室设置门禁点；
⑷门禁点应联网，强行进入应报警，应与消防、防盗报警、监视等系统联动，发生火警则所有防火门锁自动打开，若遇强行闯入，则可控制产生连锁动作。
⑸停车场管理考虑对进出车辆进行管理方式。
1.7.6多媒体电子会议系统
会议系统要求二层荣誉会议室、报告厅，三层视频会议室，四层视频会议室及多功能大包厢设置会议系统及KTV点播系统。
报告厅：定位于召开大型的会议。需要在会议室配置投影、扩声、数字会议发言及摄像自动跟踪系统、集中控制系统、远程视频会议（提供接口）等系统。
2个视频会议室用于召开远程视频会议
多功能大包厢：定位于接待重要贵宾及娱乐。
1.7.7 机房、UPS防雷接地系统工程
本工程的智能化系统消控机房位于主楼一层、计算机房在大楼三层，有独立的对外出口，属于SAS、NET系统共用机房，由于智能化系统的技术要求，该中心机房需有如下设置：
1）环境要求： 开机时温度22±20C，关机时3～350C
开机时湿度45%～65%，关机时40%～70%
变化率﹤5%，不结露
2）尘净度：粒度﹤0.05µm
个数﹤10000
3）照度：地面0.8m处 200-500Lx.
4）噪音：5点测试平均值﹤70dB
5）磁场干扰：﹤800A/m
6）无线电干扰：频率范围0.15～1000MHz时不大于120dB
7）专用地线： 交流工作地电阻﹤4Ω
安全保护地电阻﹤4Ω
防雷保护地电阻﹤10Ω
静电释放地电阻﹤4Ω
直流工作地电阻﹤4Ω
等电位接地电阻﹤4Ω
8）供配电要求：电压380V/220V
电压变动-5～+5
频率变化-0.2～+0.2
波形失真﹤±5%
主机设备供电单回路控制
器材选用安全可靠，考虑最恶劣情况的安全。
9）综合布线要求：机房内用户点至配线架，按6类双绞线FLUX-DSP-4300国际标准测试仪，测试通过。
1、结构装修要求：
天棚：可维修设计
吊筋单点悬挂﹥100kg
金属扣板600系列单块承重﹥3.8kg
全钢地板：集中负荷（Conc.Load）2560KN
桁梁挠度（Deflection）﹤2mm
规格（Size）600*600*35mm
均布负荷（Unform1 Lord）450KG
墙面：主机房达到一定屏蔽效果
隔断墙：质轻易改，牢固安全，通透明亮。
天棚以上地板以下：必须不会结尘，纳垢。
地板以下：具有保温功能，不结露。
介质柜、抗静电防磁作用。
其它用材也必须做到：阻燃、绝燃、不起尘、抗静电、易清洗、无眩光。
2、 精密空调系统
1）机房设计要求
中心机房属于大型重要的计算机中心。机房内有严格的温、湿度要求，机房内按国标GB2887-89《计算机场地安全要求》的规定配置空调设备：
级别
项目
A级
夏季
冬季
室内温度
22±2°C
20±2°C
相对 湿度
45%~65%
温度变化率
<5°C/h并不得结露
同时，主机房区的噪声声压级小于68分贝
主机房内要维持正压，与室外压差大于9.8帕
送风速度不小于3米/秒
在表态条件下，主机房内大于0.5微米的尘埃不大于18000粒/升
为使机房能达到上述要求，应采用精密空调机组才能满足要求。
2、防雷接地系统
防雷系统
电子设备的防雷要求根据电子设备处于不同的防雷区，选择合适的电涌保护器，从而通过电涌保护器，实现与建筑物等电位连结。电涌保护器包括电源电涌保护器和信号电涌保护器，电源电涌保护器分三级，第一级大楼总配电间，第二级在机房配电箱、楼层配电箱，第三级安装在重要设备的用电处，如计算机、交换矩阵、服务器等；信号电涌保护器要求对各弱电系统的信号通道进行保护。
接地系统
智能建筑必须有良好的接地装置以及良好的接地系统。使各弱电系统安全，稳定的工作。
大楼中信息系统弱电系统众多，还有交流和直流电源系统，各个系统都有独自的接地要求，按功能分有防雷地、工作交流地（N线）、静电地、屏敝地、直流地、绝缘地、安全保护地等，为了各接地装置之间不能经土壤击穿和避免相互干扰，防雷接地与其它接地装置在土壤中需隔开较大的距离，因此按照现行的国家相关防雷标准，要求将上述接地实现共用接地系统。在电子设备有特殊要求时，应采用瞬态接地技术。
所说的共用接地系统是将防雷地、工作交流地（N线）、静电地、屏敝地、直流地、绝缘地、安全保护地等做在一个接地装置上（大楼基础地），接地电阻值取其中的最低值。使电子设备无法受到地电位反击。
3、UPS不间断电源系统
随着经济的发展，各地的用电紧张、用电环境有新的危害。停电和电源污染会损害弱电设备，造成重要数据的丢失，影响工作。UPS电源系统要求对各弱电系统提供净化电源和备电保护，并考虑余量，后备2小时。
技术要求：
真在线式UPS
蓄电池延时时间：8小时
输入电压：3相5线 380 V。
输入电压范围：±20%。
输出电压：单相3线 220V。
输出电压调整范围：±10%。
输出电压稳定度：±1%(静态)，±5%(动态)(10%~90%纯电阻性负载)。
整流器输出电压稳定度(输入电压及输出电流同时变化时)：±1%。
整流器直流电压涟波系数(Vrms/VB×100)≤2%。
输出谐波失真：≤3%(线性负载)。
整机效率：大于92%。
过载能力：125%时大于等于8分钟、150%时大于等于1分钟。
噪音：≤70dBA。
可具备网络管理功能
根据国土局功能要求，我们考虑40KVA，后备时间2小时的UPS系统，此UPS系统将作为安全防范系统、一卡通系统、计算机网络系统的后备电源。
1.7.8 管线桥架工程
桥架和管道的设计工作是弱电系统的基础，充分考虑大楼弱电工程的实际情况和未来的发展管理，根据国家有关标准做好桥架、管线的设计工作。
1.8 智能化系统工程设计
智能化系统工程设计，不是简单将多个智能化分系统堆积在一起，而是要将它们有机地组合在一个系统中。
作为智能化系统工程总体设计，需要解决各分系统界面上的许多工程问题，例如：如何统筹考虑布线管线走向，统一安排接地，合理设计各系统之间的功能范围，避免重复配置等等。
作为智能化系统工程总体设计，还需要和建筑物的土建、安装、精装修等许多专业发生联系，掌握建筑物结构，提出技术要求，解决施工实践中的各种问题。
作为智能化系统工程总体设计，有责任为业主全面地考虑大厦的系统建设问题。所以我们所担当的不只是咨询和顾问的角色，而是工程实施的管理和负责者。
智能化系统工程总承包就是提供完善的解决方案，也就是向甲方提供全面的工程技术服务。我们工程实施方案的目标，就是体现和完成这样的工程技术服务。
1.9 弱电系统中远期发展规划
浙江君安实业药物研制（A#综合楼）的弱电系统总体目标要达到甲级智能建筑水平，即便如此，也不等于所有子系统最高标准、最好设备的简单组合。从系统工程学的观点出发，各子系统的最优不一定导致整个系统的最优。不同类型的建筑，由于其功能需求和服务对象的不同，对各子系统的功能定位的区别，导致系统规模和设备配置不同。
为了保证系统在相当长的一段时间能适应科技进步的发展与变更，我们在设计规划方案时考虑一定的超前性和扩容余地。由此，会带来系统前期投资的增加与实际应用的滞后之间的矛盾。对此，我们在技术方案的选择上，充分考虑系统设置的可扩展性和灵活性。例如，结构化布线系统，它是通信与网络的基础，其设置特点多为隐蔽工程。因此，应充分考虑将来的扩展和变更。为适应告诉数据和各种媒体信息的传输，应预留一定的光纤到桌面的信息点，可以保证今后相当长一段时间内系统的先进性。
规划方案对于基础设施和隐蔽性工程有足够的前瞻性，保证较长时间内的系统扩容、变更、升级等可能性而预留相应预埋管线和接口。
从智能建筑的总体需求出发，进行系统功能和网络结构设计。选择合适的运行环境和操作软件，对系统应用进行二次开发。建立统一的操作界面，对系统实行集中控制和全局事件的统一处理。集成程度和资源共享程度高，综合管理能力强，容易实现系统的智能管理。
通过我们对弱电总体解决方案详细而周要的设计，相信一定会把浙江君安实业药物研制（A#综合楼）弱电工程建设成为浙江省乃至全国的一流水平智能化系统工程。

第二章 安全防范系统
2.1 系统概述
浙江君安实业药物研制（A#综合楼）的安全防范系统是整个大楼智能化系统的一个重要的组成部分，系统应采用先进、成熟的技术，使系统可靠，实用、独具特色，引入集中与分散的控制管理模式，力求最大程度地为管理者提供方便，体现系统的开放性，可扩展性及兼容性。系统应具有高度可靠、可以容错的系统，以减轻管理者的压力，系统应是高性价比的系统。
2.2 需求分析
浙江君安实业药物研制（A#综合楼）的安全防范中心设置在一层消控中心值班室。
A. 应用计算机集中控制管理技术，实现系统集成。
B. 采用硬节点方式联动，同时通过计算机通讯方式对系统联动进行监视，以便于系统构成和维护，系统构成为并行分布式，通过总线完成设备间通讯，报警系统处理多个报警时，应能自动根据报警点的轻重缓急进行，确保重要场所报警能最先处理。报警系统采用计算机中断通讯方式，以满足大容量系统报警反应能力。
C. 数据库资料应全面完整并且便于查询。管理系统具有良好的人机界面，并汉化，报警系统软件和人机界面应能根据用户需求进行二次开发，满足用户具体使用要求。
D. 系统的中央计算机管理层应能向行政管理中心管理系统传送相关信息。
E. 设备选用应充分考虑系统的冗余度（应能支持系统热备份）和今后的可扩容能力。
F. 设备选型充分考虑有关规范要求的技术性能、工作环境要求及可靠性指标要求。系统应具有自身安全管理和权限控制功能。
G. 防入侵报警系统具有自检功能，能自检到具体故障点。
H. 巡更系统以无线为主。
I. 闭路电视监控系统采用全网络数字架构，应安装美观、监视有效，并具有预置点手动、自动操控功能。监控中心可通过视频矩阵对任意现场图像进行实时监视；可定点也可时序循环监视；具有字符显示、实时记录各系统的主要报警信息，如时间、地点、状态等功能；数字图像储存及检索回放功能。
2.2.1 电视监控系统
A. 前端部分：摄像机采用130万像素全网络摄像机（电梯摄像机除外，采用安装隐蔽性较好的飞碟型摄像机）；大厅采用彩色网络型快球。
B. 主机部分：中央控制应为计算机控制，输入、输出配置余量大于10％；提供定速和变速云台和球型摄像机控制；支持主流控制码协议。
C. 显示部分：应采用的监视器不小于20英寸的平面产品，黑白监视器水平分辨率大于550线，彩色监视器水平分辨率大于400线，满足对低照度摄像的要求，数量不少于4台。
D. 录像部分：应考虑采用NVR硬盘录像机，使用光盘刻录或数字磁带等方式备份硬盘中的历史数据/图像，数字硬盘录像机应能全实时录像/回放，并且可支持局域网上的访问、监控。同时应具有密码控制等必要的安全措施。
2.2.2 防盗报警系统
A. 探测器抗不良天气环境干扰能力强；
B. 防区划分适于报警时确定定位；
C. 报警中心具备语音/警笛/警灯提示；
D. 报警中心可控制前端设备状态的恢复；
E. 进行报警中心报警状态，报警时间记录；
2.2.3 巡更系统
巡更点的管理，根据时间情况采用离线式，甲方认为需要的，可根据实际增补。系统最低配置4根巡更棒，1个管理电脑。
巡更管理软件应具有以下功能：
A. 软件启动口令保护
B. 信息采集器登录机巡更人设置
C. 信息钮登录及地点
D. 事件设置
E. 巡更班次设置
F. 巡更路线设置
G. 查询功能
H. 巡更情况总表
I. 巡更实践表
J. 巡更遗漏表
K. 并可通过打印机将结果输出
L. 以及巡更数据的备份和恢复功能
M. 可定期将以前的历史数据备份到软盘上或其他移动储存设备上，需要时候可恢复到硬盘上。
2.3 方案设计
2.3.1 设计标准
l 浙江君安实业药物研制（A#综合楼）智能化系统工程设计任务书
l GB50198-94《民用闭路监视电视系统工程技术规范》
l GA/T75-94《安全防范工程程序与要求》
l GA/T367-2001《视频安防监控系统技术要求》
l GA/T368-2001《入侵报警系统技术要求》
l GA/T74-94《安全防范系统通用图形符号》
l GB02198-94《民用闭路监控电视系统工程技术规范》
l GB12663－90《防盗报警控制器通用技术条件》
l GB7401-88《彩色电视图像质量主观评价方法》
l GPT75-94 《防盗报警控制器设计规范》
l GA308-2001《安全防范系统验收规范》
l 《中国建筑电气设计规范》
l 《公安部监控设备安装规范》
2.3.2 前端配置设计
根据浙江君安实业药物研制（A#综合楼）的建筑特点，监视点主要设置在出入口大厅、各主要出入口、各楼层进出口（走廊）、重点用房、电梯轿厢等要害部位。各监视点为浙江君安实业药物研制（A#综合楼）的安全管理提供有效的图像信息，有效地预防并迅速反应突发性事件，按设定要求录像，为事件发生提供有效的依据。报警点主要设置在办证大厅、重点功能用房、财务室等重要部位。正常工作时间内系统处于抑制状态，非工作时间内对防护区域实施全方位封锁，对非法入侵目标发出报警信号，并可以自动设定一些防区，采用自动或手动设防、撤防的办法，来区分所要检测的时间段。巡更点主要根据各层布局的不同，针对不同防范要求设计一条较完善的巡更路线。
具体分布如下:
序号
位置
网络型红外彩色枪机
网络型强光抑制型枪机
网络型彩色半球摄像机
电梯专用摄像机
网络型快球
1
厂区主入口
出入口

2

2
主通道
8

2

3
A#综合楼
一层入口大厅

1
4
