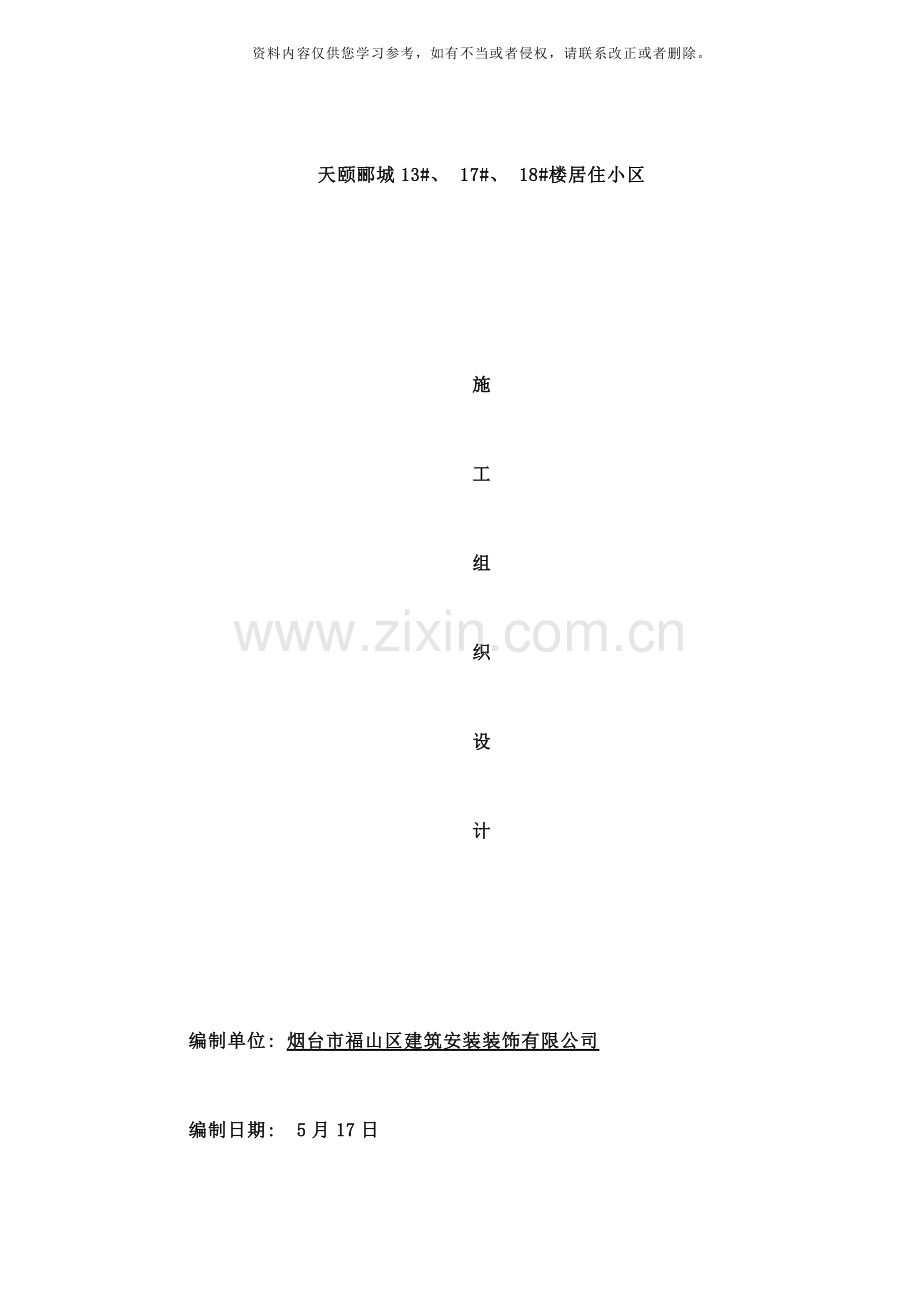

天颐郦城13#、 17#、 18#楼居住小区

施

工

组

织

设

计

编制单位: 烟台市福山区建筑安装装饰有限公司

编制日期: 5月17日

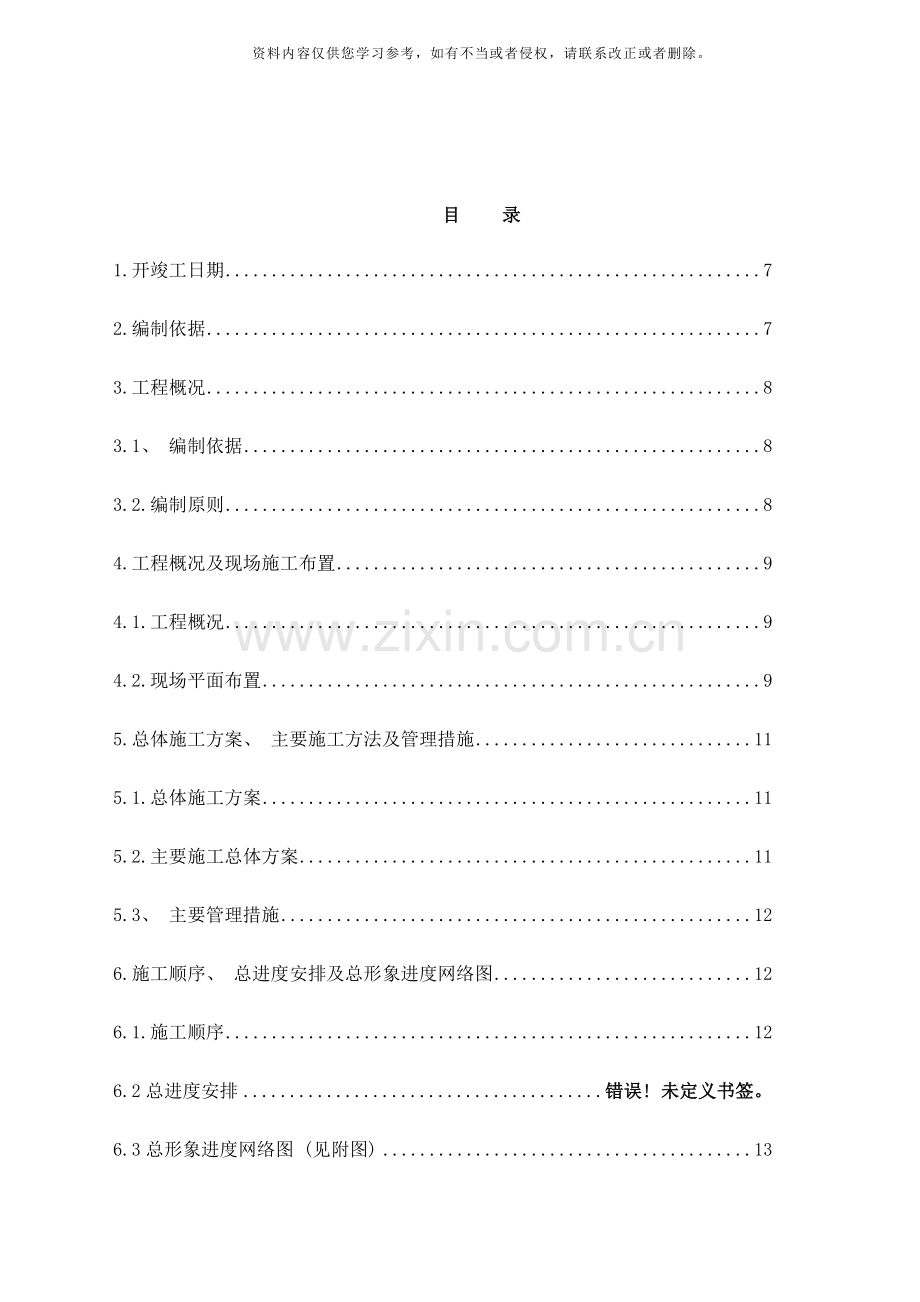

目 录
1.开竣工日期 7
2.编制依据 7
3.工程概况 8
3.1、 编制依据 8
3.2.编制原则 8
4.工程概况及现场施工布置 9
4.1.工程概况 9
4.2.现场平面布置 9
5.总体施工方案、 主要施工方法及管理措施 11
5.1.总体施工方案 11
5.2.主要施工总体方案 11
5.3、 主要管理措施 12
6.施工顺序、 总进度安排及总形象进度网络图 12
6.1.施工顺序 12
6.2总进度安排 错误! 未定义书签。
6.3总形象进度网络图 (见附图) 13
7.主要劳动力、 材料、 施工机具安排 13
7.1施工工具材料计划 13
7.2劳动力、 材料安排保证措施 15
7.3施工机械设备型号及数量 15
8.主要分部、 分项工程的施工工艺、 方法 17
8.1施工测量 17
8.2土方工程及地基处理 18
8.3模板工程 19
8.4钢筋工程 19
8.5混凝土工程 27
8.6砌体工程 32
9.防水工程 34
9.1聚氨酯涂膜防水 34
9.2卷材防水 34
10.憎水性水泥珍珠岩块保温屋面 36
10.1工艺流程: 36
10.2操作要点: 36
10.3质量保证 36
10.4成品保护 36
11.装饰工程 37
11.1装饰工程施工概述 37
11.2墙面抹灰工程 37
11.3瓷砖墙面 37
11.4地面砖楼地面工程 39
11.5水泥砂浆楼地面 39
11.6花岗岩地面工程 40
11.7门、 窗安装工程 41
11.8外墙涂料 42
11.9乳胶漆涂料工程 45
12脚手架工程 46
12.1总体方案 46
12.2落地式双排脚手架搭设 46
12.3 满堂脚手架 47
12.4斜拉式悬挑脚手架 48
12.5脚手架搭设的安全措施及注意事项 52
13.安装工程 54
13.1.强电工程: 54
13.2弱电工程: 61
13.3生活给水安装工程 63
13.4生活排水安装工程 65
13.5采暖工程 69
13.6室内消火栓系统安装 72
14.保证安全质量工期造价环境文明施工工艺等的技术措施 74
14.1安全文明生产目标 74
14.2安全保证措施 74
14.3文明施工管理、 技术措施 77
14.4施工安全防护措施 79
14.5装饰施工阶段的安全防护措施 82
14.6防火安全措施 83
14.7施工现场临时用电方案及安全措施 84
14.8机械设备安全管理措施 88
15.确保质量的技术措施 90
15.1质量目标: 90
15.2工程施工质量保证体系(详见附表) 90
15.3工程施工质量保证措施 90
15.4工程质量控制措施: 91
15.5材料和设备的质量保证措施 98
15.6建筑材料的试验保证措施 99
15.7质量通病预防及措施 99
16.确保工期的技术组织措施 106
16.1工期目标: 106
16.2、 组织管理措施 106
16.3保证节假日农忙期间正常施工措施 107
16.4劳动力、 材料及设备供应计划 109
17.控制工程造价的主要措施 110
17.1.采用先进项目法管理控制降低工程造价的措施 110
17.2.应用”四新”技术控制降低工程造价的措施 111
18.冬雨季施工措施 111
18.1冬期施工措施 111
18.2冬期施工的原则及准备工作 112
18.3冬期施工的主要技术措施 112
18.4冬期施工安全措施 116
18.5、 雨期施工措施 117
19.环境保护措施 120
20.文明施工措施 121
21.临时设施项目数量及平面布置 122
21.1、 临建项目安排 122
21.2.临时设施布置及临时用地表( 后附) 122
21.3.主要施工机械的选择: 122
21.4.施工平面布置图:(详附图) 122
21.5地下管线及其它地上地下设施的加固保护措施 122
22.临时水、 电用量计划 123
22.1.施工用水计划 123
22.2.施工用电计划 124
22.3.现场水、 电路布置图 125
22.4.节水、 节电措施 125
23.1.质 量 保 证 体 系 126
23.2.安 全 保 证 体 系 127
23.3.拟投入工程主要施工机械设备表 128
23.4劳动力计划表 129
23.5计划开竣工日期和施工进度网络计划( 网络计划详见附图) 129
23.6.施工总平面图( 详见附图) 129
23.7临时设施布置及临时用地表 130
24.管理机构配备情况 131
24.1项目部管理机构配备情况表 131
25. 拟派队( 班组) 长一览表 错误! 未定义书签。
26.主要施工管理人员表 错误! 未定义书签。
27.组织管理机构、 施工力量部署及施工机构图 132

施 工 组 织 设 计
( 天颐郦城13#、 17#楼、 18#楼居住小区)

1.开竣工日期
1.1 天颐郦城13#、 17#、 18#楼居住小区从 月 日至 月 日, 日历天数共计500天。
2.编制依据
烟台市开发区廒上置业有限公司, 天颐郦城13#、 17#、 18#楼居住小区施工图纸及施工招标文件, 招标文件。
岩土工程勘查报告书,施工现场的具体情况。
国家现行的有关技术规范、 规程、 标准建筑法规
《建筑工程施工质量验收统一标准》 GB50300-
《建筑地基基础施工质量验收规范》 GB50202-
《建筑地基处理技术规范》 JG79-
《混凝土结构工程质量验收规范》 GB50204-
《砌体工程施工质量验收规范》 GB50203-
《地下防水工程质量验收规范》 GB50208-
《屋面面防水工程质量验收规范》 GB50207- 　
《建筑电气安装工程施工质量验收规范》 GB50303-
《建筑给水排水及采暖工程施工质量验收规范》GB50242-
《建筑地面工程施工质量验收规范 》 GB50209-
《建筑装饰装修工程质量验收规范》 GB50210-
《钢结构工程施工质量验收规范》　　　　 GB50205-
《木结构工程施工质量验收规范》　　　　 GB50206-
《通风与空调工程施工质量验收规范》　　 GB50243-
《电梯工程施工质量验收规范》　　　　　 GB50310-
应符合国家颁布的有关防火、 护震、 防腐、 防水、 防雷、 材料质量、 材料准用制度等标准、 规范、 规程之规定。行业规定, 地方政府有关规定和公司的质量、 职业健康安全和环境管理体系文件。公司现有的技术装备和机械设备能力预算提供的有关数据。
3.工程概况
3.1、 编制依据
3.1.1天颐郦城13#、 17#、 18#楼居住小区施工图纸, 施工招标文件烟施招 ;
3.1.2国家有关施工验收规范、 标准
《建筑工程施工质量验收统一标准》 ( GB50300－ ) ;
《砌体工程施工质量验收规范》 ( GB50203－ ) ;
《混凝土结构工程施工质量验收规范》 ( GB50204－ ) ;
《屋面工程质量验收规范》 ( GB50207－ ) ;
《地下防水工程施工质量验收规范》 ( GB50208－ ) ;
《建筑地面工程施工质量验收规范》 ( GB50209－ ) ;
《人民防空工程施工及验收规范》 ( GB50134－ ) ;
《建筑装饰装修工程施工质量验收规范》 ( GB50210－ ) ;
《建筑给水排水与采暖工程施工质量验收规范》( GB50242－ ) ;
《建筑电气工程施工质量验收规范》 ( GB50303－ ) ;
《建筑施工安全检查标准》 ( JGJ59－99) ;
《施工现场临时用电安全技术规范》 ( JGJ46－88) ;
《建筑施工高处作业安全技术规范》 ( JGJ80－91) ;
《施工施工扣件式钢管脚手架安全技术规范》( JGJ130－ ) 。
3.2.编制原则
3.2.1在按有关标准保证安全生产的前提下, 集中力量保证质量、 保证工期, 提高经济效益。
3.2.2认真研究建设单位的招标文件, 进行详细的现场调查, 取得第一手资料。
3.2.3严格与招标文件相呼应, 符合招标文件的要求。
3.2.4实施目标管理与项目管理相结合, 严格认真进行质量控制; 遵循现行的各项安全技术工程、 劳动保护条例和防火有关规定, 确保规程质量和安全施工。
3.2.5贯彻执行国家及企业的各种制度、 规定、 标准。
3.2.6保证重点, 统筹安排, 合理组织, 按施工计划完成施工任务。
3.2.7选用先进的施工组织方法以及现代管理方法, 组织有节奏、 均衡、 连续和文明的施工。
3.2.8采用先进的施工技术和新的施工工艺、 机具、 材料, 科学地确定施工方案, 以节省劳力, 加快进度, 保证质量, 降低工程成本。
3.2.9加强经济核算制度, 贯彻增产节约的方针。
4.工程概况及现场施工布置
4.1.工程概况
天颐郦城13#、 17#、 18#楼居住小区工程, 位于烟台市开发区, 东起栖里村, 西至甬江二支路, 北起嘉陵江路, 南起秦淮河路。总建筑面积约29157.83m2; 其中: 13#楼建筑面积7226.31㎡, 18层; 17#、 18#楼建筑面积各为7465.76㎡, 19层; 13#、 17#、 18#楼地下车库总面积为7000㎡, 总投资4000万元, 钢筋混凝土剪力墙结构, 地下一层为地下车库。该工程外墙保温涂料面层局部面砖, 配以铝合金窗, 建筑造型独特, 在传统的古典符号中融入了现代气息, 匠心独具, 非常宜居。
4.2.现场平面布置
4.2.1临建项目安排
整个工地现场采用原有围墙美化装饰后与周围环境分隔, 形成一个独立的施工场地。根据场地特点, 将办公区、 生活区、 作业区分隔, 办公区均为一层彩板房, 生活区按照烟台市施工现场指导图集要求, 在场外统一布置。办公区设有项目经理室、 办公室、 施工科、 质检科、 安全科、 材料科、 会议室、 医疗室及门卫室等; 材料现场堆放整齐, 标识明确, 钢筋、 模板场内分区加工, 加工完成后分区堆放, 并保持现场材料、 成品、 半成品区整洁有序。
4.2.2主要施工机械的布置
天颐郦城居住小区工程, 主体施工阶段采用3台QTZ80型号塔吊; 装饰施工阶段设3台SCD200/200双笼客货施工电梯。
4.2.3施工道路的布置及做法
施工道路宽5米, 能方便材料运输车辆进出, 生活区辅助通道宽2.5米, 两边设置排水沟与主干道排水沟相接, 宽度为500mm。

1
％

基

坑

1
％

15cm
厚
C25
砼路面

30cm
厚毛石灌碎石、 石粉碾压基层

素土夯实后用砖渣压实

排水沟

6000

施工道路具体做法: 素土夯实后用砖渣压实; 30cm厚毛石灌碎石、 石粉碾压基层; 15cm厚C15混凝土面层。两边设置排水沟与主干道排水沟相接, 宽度为500mm。
4. 2.4钢筋、 模板加工、 钢管堆放场地
钢筋加工场地分为4部分: 钢筋堆放、 钢筋加工棚、 钢筋调直及半成品堆场, 各类钢材按不同规格堆放整齐, 设置标识牌和检验状态。
模板加工、 钢管堆放场地设在场地适宜区域。
5.总体施工方案、 主要施工方法及管理措施
5.1.总体施工方案
5.1.1本部分为本施工组织设计的纲要, 是组织本工程施工的总体思路, 根据该工程的施工特点, 项目经理部全面统筹, 精心组织施工, 各单体工程、 各工序采取平面流水、 立体穿插施工。总体本着先地下、 后地上, 先结构、 后装饰的原则。结构工程施工阶段, 土建要与安装紧密配合搞好预留、 预埋工作。装饰工程施工阶段采取以外装饰为主, 内外并举的施工方法。
5.1.2按项目施工的先后时间, 本工程总体施工流程如下: 施工准备 →桩基础施工→土石方开挖→基础结构施工 →主体结构施工→安装、 装饰工程施工→各专业系统调试及竣工清理。
5.2.主要施工总体方案
5.2.1土方施工方案
基础土方开挖采用机械开挖人工配合清槽。地基处理必须按照现场的实际情况进行施工, 编制专项方案, 报业主、 监理审批后实施; 切实做好场地周围排水设施, 疏通现场排水管道, 做好低洼地面的挡土墙, 准备好排水机具, 防止雨雪水浸泡工程。如需边坡支护, 拟采用喷射混凝土护坡, 在施工中按照实际情况, 另行编制方案, 报监理、 业主审批后实施。
5.2.2钢筋工程施工方案
钢筋加工采用现场机械制作成型、 人工绑扎, Ф16以下的水平钢筋采用闪光对焊, Ф16以上水平钢筋及其竖向螺纹钢筋, 采用直螺纹连接, 其它接头采用搭接和焊接。一级钢筋、 预埋铁件等由场外加工成型后运至现场绑扎埋设。基础、 梁、 板、 柱等构件的钢筋保护层采用大理石垫块及塑料卡控制。
5.2.3模板工程施工方案
为保证工期13#、 17#、 18#楼钢筋混凝土剪力墙、 梁、 柱、 板和楼梯均采用木胶模板, 支撑顶部固定系统采用50×100(横向)木方和100×100( 纵向) 木方, 碗扣脚手架作为早拆支撑系统。为防止模板变形, 所有柱及高度超过500的大梁均根据实际情况设Φ16对拉螺栓, 数量控制在0.25m2/根以内。
5.2.4砼工程施工方案
该工程砼拟采用商品砼, 用砼输送泵进行水平、 垂直运输。主体结构13#、 17#、 18#楼各层砼剪力墙、 梁、 板混凝土一次性浇筑。基础、 柱、 梁采用插入式振捣器振捣, 板采用平板式振捣器振捣, 人工压实找平。平面砼采用覆盖塑料薄膜和毛粘毯浇水保潮的方法进行养护, 立面砼采用喷砼养护剂进行养护。
5.2.5脚手架施工方案
主体结构施工外脚手采用双排脚手架和悬挑脚手架相结合。
5.3、 主要管理措施
5.3.1项目经理部由具有丰富工程施工管理经验的同志组成, 实行系统化管理。项目经理部下设: 生产调度科、 技术质量科、 安全设备科、 预算统计科、 材料供应科、 财务科、 综合办公室等七个职能部门。
5.3.2项目经理部对该工程的施工准备、 计划统计、 生产调度、 技术管理、 质量控制及检查、 计量试验检测、 安全生产、 经济核算、 文明施工、 材料供需、 设备运转到竣工验收及工程回访全面负责, 对建设单位全面负责, 形成强有力的项目管理层。
6.施工顺序、 总进度安排及总形象进度网络图
6.1.施工顺序
6.1.1施工总体程序
根据本工程的实际情况, 施工程序安排如下图:

内外装修
施工
准备

配套
工程

竣工验收
屋面
工程
结构工程

土方、 地基

安装调试
安装各专业配合施工

6.1.2土建工程
土建工程本着先地下、 后地上的施工顺序, 主体施工阶段脚手架按规范及有关要求, 随建筑物升高及时搭设。
6.1.3安装工程
在结构工程施工期间, 安装各专业与土建各专业密切配合, 安排专人负责预留洞、 预埋件的预留、 预埋, 与装饰、 装修各专业协调好关系, 并注意成品保护。
6.1.4装饰工程
按照先室外后室内, 先上后下, 先土建后安装, 依据网络计划要求及时组织各工种施工力量进场施工。在此阶段的施工中, 工种较多, 一定要组织好各工序的穿插和各工种之间的协调, 并制定切实可行的成品保护措施, 加强成品保护工作。
6.2总形象进度计划 (见附图)
7.主要劳动力、 材料、 施工机具安排
7.1施工工具材料计划
主要材料供应及三大工具用量计划,根据类似工程估计如下:
7.1.1三大工具需用量计划
序号
名称
规格
型号
单位
数量
进场时间
1
木胶板
12mm
M2

.5陆续进场
2
木方

M3

.5陆续进场
3
钢管支撑

吨

.5陆续进场
4
钢架管
Ф48﹡3.5
吨

.5陆续进场
5
调节螺栓

个

.5陆续进场
6
扣件

个

.5陆续进场
7
脚手板

M3

.5陆续进场
8
安全网

M2

.5陆续进场

7.1.2主要土建设备材料、 构件的进场计划表
序号
名称
类别
单位
数量
进场时间
1
水泥
32.5、 42.5
吨

.5陆续进场
2
钢筋
各种型号
吨

.5陆续进场
3
木材

M3

.5陆续进场
4
混凝土
C15、 C25、 C30
M3

.5陆续进场
( 1) 施工现场设专职质量检查员、 试验员, 材料进场后必须作原材试验, 复试合格后方可使用。
( 2) 根据施工进度计划, 按照材料分类供应的原则, 制定材料供应计划, 并提前5天供应到施工现场指定地点。
( 3) 根据工程实际情况分四阶段分类组织材料进场, 基础阶段、 主体阶段、 装修阶段、 大型设备运转阶段。
( 4) 现场设专职质量检查员、 材料员和试验员对材料进场把关。
7.2劳动力、 材料安排保证措施
7.2.1具有专业劳务队伍, 各工种技术工人力量达450人左右, 能确保该工程所需各类技术施工人员和专业工种。
7.2.2将施工队划分为钢筋、 模板、 砼、 脚手架、 水、 电、 空调等各个专业班组, 按网络计划进入不同区域组织施工。
7.2.3具有完善的材料采购系统, 能保质保量及时供应各种材料。
7.3施工机械设备型号及数量
7.3.1主要机械施工设备一览表
主要机械施工设备一览表
机械设备
名称
型号
数量( 台)
总功率
( kw/hp)
制造国或产地
制造年份
塔式起重机
QT60
3
63.4
哈尔滨

汽车吊
QY40
1
224
徐州

施工升降机

SCD200/200
100M
3
24
上海
1999
自卸汽车
解放CA1225
178
4450
长春

卷扬机
FK1
3
7.5
吉林
1999
钢模板修复机
GMTC-113
2
15
大连
1999
钢模板修复机
GMTC-113
2
17
大连

电焊机
AX7-300
56
12
大连
1998-
电焊机
AX7-300
10
12
上海

切断机
QW40
20
3.4
吉林
1999
钢筋拉伸机
FK1
10
5.5
吉林
1997
主要施工机械设备
车床
CA6140
5
6.5
沈阳
1999
万象摇臂机
E3080
2
4
沈阳
1999
卷板机
S-12
2
7.5
自制
1999
弯管机
W/A-22
2
18
上海
1999
振动台
85A
2
0.5
无锡
1999
抗渗仪
HS40
2
0.16
辽宁
1999
压力机
WE-200A
2
10
长春
1999
水准仪
D2D3-11
34
0
吉林
1999
经纬仪
JDJ2E
26
0
吉林
1999
激光垂准仪
0J2J3
26
0
吉林

搅拌机
FZC350
16
5.5
山东

搅拌机
FZC350
14
5.5
山东

7.3.2施工工具要求:
工程所用施工机具完好, 大多数机具最近一年刚刚购进。工程所需用周转性材料储备足量, 质量符合国家标准, 而且公司已和多家设备厂家建立长期合作关系, 在工程需要时能够直接从厂家供货到工地。
7.3.3现场施工机械维修保养制度
( 1) 施工现场机械设备分为大型和中小型施工机械。大型机械包括塔机、 施工电梯等; 中小型机械把包括各类搅拌机械、 木工机械、 钢筋机械等。
( 2) 对进入施工现场的所有机械设备、 机具必须符合有关部门的规定。
( 3) 施工现场塔机的拆除或安装, 必须由设备处大型设备拆装队组织实施, 无拆装资质的任何单位或个人一律不准从事拆装作业。塔机安装后由设备处统一报安监站验收。
( 4) 塔机的定位要合理, 充分考虑施工现场内多台塔机同时工作等因素的影响, 根据现场的具体情况选择合理型号的塔机。
( 5) 塔机、 施工电梯的操作人员, 必须经过技术培训后, 具有塔机、 卷扬机操作证的技术工人操作。
( 6) 项目部安全员应每天对塔机、 施工电梯进行检查一次, 确保设备处于良好的机械安全状态。
( 7) 中小型机械进入施工现场, 必须具备良好的安全性能和完整的外型。维修后重新使用的机械设备必须刷( 喷) 漆处理, 恢复原貌, 否则予以清除施工现场。
( 8) 其它机械进入施工现场( 木工机械、 钢筋机械、 掘拌机械、 电焊机等) 必须保持良好的机械性能, 对陈旧老化、 性能不佳、 安全状况不良、 锈蚀严重等问题的机械一律不得进入施工现场。
( 9) 施工现场的其它机械必须加强日常管理和维修, 工地安全员必须每隔15天对设备进行检查维护。
8.主要分部、 分项工程的施工工艺、 方法
8.1施工测量
8.1.1工程测放的基本条件
施工过程中配备专业测量人员, 严格进行施工测量, 熟练操作仪器, 处理测量数据等。
8.1.2轴线控制网测设:
平面控制先从整体考虑, 遵循先整体、 后局部, 高精度控制低精度的原则, 根据建筑物的规划定点位置, 由规划部门指定的坐标点, 选在通视条件良好、 安全、 易保护的地方, 用经纬仪布设控制网, 并根据建筑物的平面形式, 轴线定位桩的确定依据建筑物的几个主要大角的主要控制轴线, 在建筑物外围车辆碾压不着、 不易碰撞的地方, 在C20混凝土内埋设轴线控制桩, 并用红油漆作好标记。
8.1.3标高控制
标高控制, 就是把基准高程用水准仪精确引到各层标高处, 以控制测量误差的累计。方法是每层以基准高程控制点沿外墙向上或向下用钢尺引测, 再用水准仪检核向各构件测引, 误差控制在±3MM内。
8.1.4沉降观测
8.1.4.1水准点布设
建筑物的沉降观测识根据建筑物附近的水准点进行的, 因此这些水准点必须坚固稳定。为了对水准点进行相互校核, 防止其本身产生变化, 本工程水准点的数目在建筑物的靠路一侧设置, 相临面相互通视, 并达到三等水准点标准。
8.1.4.2沉降观测点的布设
本工程沉降观测点的位置拟布置在本工程住宅楼四个大角处和中间, 至少6点。沉降观测点利用直径32mm的钢筋, 一端制成燕尾形埋入墙内, 外露长度根据装饰层厚度外出30mm。
8.1.4.3沉降观测的方法
沉降观测水准点的高程根据该区永久水准基点引测, 采用水准测量的方法测定, 不得任意改动水准点和更改标高。根据设计要求, 沉降观测的时间是施工期间每浇筑一层结构混凝土、 每砌筑一层墙体观测一次; 结构封顶后每二周观测一次; 工程竣工后, 两月观测一次; 竣工一年后每四月观测一次, 直到沉降稳定为止。
8.1.4.4成果分析
每次观察结束后, 记录观测成果, 进行误差分配, 填写观测成果表, 计算相临两侧之间的沉降量, 并注明观测日期和荷重情况。绘制每一观测点的时间与沉降量的关系曲线及时间与荷重的关系曲线图。作为施工技术资料加以保存。
8.2土方工程及地基处理
8.2.1施工准备
8.2.1.1全面调查施工现场和地下障碍物, 用管线探测仪勘测地下管线, 对无用的管线, 在场边进行封堵, 需保留的管线制订迁出计划和方案, 经有关部门批准后加以实施。
8.2.1.2 根据建设单位提供的建筑红线、 控制桩、 水准点和施工图纸进行测量放线, 基槽开挖范围内所有轴线桩、 水准点都引到机械活动区外, 设置红白漆的醒目标志, 并加以保护。
8.2.1.3根据轴线桩、 施工图纸测放基坑开挖线, 并加以保护;
8.2.2 开挖时严禁超挖, 以防扰动基底土, 底部预留30-50cm的人工清槽土体, 随挖随清, 确保基底标高符合设计要求; 地基处理经检验试验合格后方可施工基础。基槽基坑开挖完毕后, 注意防止地表水、 雨水流进基坑内。
8.2.3回填土
室内外回填土采用人工运土, 机械夯实的方法。回填前, 对基础、 防水等进行检查验收, 并办好隐检手续。回填素土和3: 7灰土要检查其含水量。回填土分层铺摊和夯实, 每层铺土厚度和夯实遍数根据土质、 压实系数和机具性能确定。蛙式打夯机每层铺土厚度为200-250mm, 每层至少夯打三遍。
8.3模板工程
8.3.1模板基本方案
由于模板体系的形式与质量直接影响工程的施工进度和砼结构的成型质量, 因此模板体系的选择需遵循支拆方便、 牢固可靠的原则。本工程基础以上梁、 板按清水模板要求制作和安装, 拆模后作局部修整, 装修时可不抹灰, 直接进行装饰工程。根据本工程的特点, 其模板体系采用以下方案: 地下结构拟采用竹胶模板, 辅以钢模; 现浇楼板底模、 梁模采用竹胶模板, 满堂脚手架支撑。
8.4钢筋工程
8.4.1钢筋施工方案
8.4.1.1钢筋加工在加工区内集中统一配料, 集中机械加工, 用塔吊运到指定位置再绑扎成型入模。
8.4.1.2 Ф16以下的水平钢筋采用闪光对焊, Ф16及其以上的水平竖向螺纹钢筋采用直螺纹连接, 其它接头采用搭接和焊接。基础、 梁、 板等构件钢筋保护层采用水泥砂浆垫块, 柱钢筋保护层采用塑料定位卡控制。
8.4.2钢筋的加工
8.4.2.1钢筋加工前需先熟悉图纸和配料单, 钢筋加工的形状、 尺寸必须符合要求, 钢筋的表面需洁净, 无损伤、 油渍、 漆污和铁锈等。在加工过程中, 发生脆断、 焊接性能不良或机械性能显著不正常等现象时, 需进行化学成份分析, 或其它专项检验。钢筋需平直无局部曲折, Ⅰ级钢末端作180°弯钩, 弯曲直径不小于2.5d, 平直部分不小于3d; Ⅱ级钢末端作90°或135°弯折, 弯曲直径不小于4d, 平直段按设计。箍筋末端作135°弯钩, 弯曲直径不小于5d, 且不大于受力筋直径, 平直段不小于10d.
8.4.2.2主要施工方法
ａ钢筋绑扎完毕, 各种预埋盒管预埋完毕, 杂物清理干净, 隐检验收合格后即可安装模板。
ｂ模板基面处理。装模时贴50mm×20mm海绵条防止跑浆。
c模板支设工序全部完毕, 经自检、 预检合格后方可浇筑混凝土。浇筑混凝土时需严格控制浇筑高度, 并派专人看模。不得直接在模板拼缝处振捣, 以免此处压力过大而造成企口错缝。
d拆摸时不得硬拉硬撬, 拆下的模板需及时清理干净, 平放在模板场地, 不得随意码放, 以免变形。开裂处需涂上封口胶。
8.4.2.3钢筋的绑扎
钢筋绑扎时, 要按照设计和规范要求选用绑丝规格和绑扎形式。为确实保证钢筋绑扎成品质量, 对顶板、 梁等水平构件钢筋, 及时铺设木板, 做为行人通道, 钢筋绑扎完毕后, 必须及时检验, 并办理隐蔽工程验收记录手续和挂牌标识。
8.4.2.4 钢筋工程施工注意事项:
8.4.2.5钢筋进场前需首先由资料员核实合格证等有关证件, 符合要求后, 再签订合同和组织进场, 进场后按规定批量进行取样复验合格后, 方可进行使用。
8.4.2.6钢筋制作必须按图纸、 规范要求编制下料计划单。
8.4.2.7.水平竖向钢筋凡直径在16MM以上的均采用直螺纹连接, 以提高工效、 降低成本, 水平大梁钢筋采用闪光对接焊接或直螺纹连接。凡需焊接的钢筋, 需分规格进行试焊, 经检测合格后, 再施工焊接, 并从中再截取试件, 按规定数量进行抽检, 并必须保证合格, 焊接操作人员必须持证上岗进行操作, 以保证焊接工程的质量。
8.4.2.8绑扎必须按轴线和图纸上的梁、 柱编号, 对照下料牌上的标注无误后, 放入梁、 柱内, 看其尺寸是否相符后, 再按规定划好箍筋间距, 方可进行绑扎。
8.4.2.9钢筋入模前, 需认真清理好模板内的杂物, 放好垫块, 以保证浇出的砼底面不夹渣, 无杂物。
8.4.3钢筋保护层控制:
8.4.3.1钢筋保护层: 板、 梁采用预制水泥垫块或塑料定位卡, 砂浆垫块的厚度按设计或规范要求, 其强度同砼强度或比砼强度高一个标号。垫块的平面尺寸: 当保护层厚度小于或等于20mm时为30mm×30mm, 大于20mm时为50mm×50mm。当在垂直方向使用垫块时, 可在垫块中埋入20号铁丝, 用铁丝把垫块固定在钢筋上。
8.4.3.2板保护层采用预制砼垫块时, 纵横间距＜600mm, 板上部受力筋采用Φ12通长钢筋马蹬架立, 保证钢筋位置, 控制保护层的厚度, 间距500mm一个, 平行布置。马蹬需设置在上下层钢筋之间, 不得支撑在砼垫层上, 且需牢固固定在下部负筋上。
8.4.3.4梁板下部受力筋采用预制的砼垫块控制保护层。梁每米2个, 板每隔800mm一个, 呈梅花型布置。梁侧钢筋保护层的控制使用塑料定位卡。
8.4.4钢筋的检查及验收:
8.4.4.1钢筋绑扎完毕后, 根据施工图检查钢筋的位置、 直径、 型号、 根数及间距是否正确, 特别是检查负弯矩钢筋的位置是否正确。
8.4.4.2检查钢筋接头的位置是否符合规定, 保护层是否够, 绑扎是否牢固, 有无松动现象, 表面不允许有油浸, 漆污和颗粒铁锈。钢筋工程属隐蔽工程, 为确实保证钢筋保护层厚度, 在安装和绑扎钢筋时, 不得脚踏钢筋, 钢筋绑扎完毕后, 在砼浇筑前需对钢筋及预埋件进行验收, 并做好隐蔽工程验收记录并归档。
8.4.4.3浇筑砼时, 派专人跟踪检查修整钢筋。
8.4.5钢筋连接施工工艺
8.4.5.1直螺纹钢筋连接施工工艺:
直螺纹连接的特点及使用范围:
钢筋直螺纹连接是机械连接方式的一种新结构, 它具有施工速度快、 质量稳定可靠、 对中性好、 施工操作简单、 无明火作业、 不污染环境、 节约材料及能源、 可全天候作业等优点, 而且具有较好的经济效益和社会效益。
施工准备:
参与接头施工的操作工人、 技术管理和质量管理人员均应参加技术规程培训, 操作工人考核合格后持证上岗。
钢筋的机械性能符合有关规定, 外观有明显翘曲的钢筋进行调直处理。
直螺纹连接套进场必须具备产品合格证, 两端孔应有密封盖, 套筒表面应有规格标记。
钢筋直螺纹加工:
钢筋在下料前先检查切口端面与钢筋轴线的垂直度, 并不得有马蹄形或挠曲, 不允许用气割下料。
钢筋直螺纹丝头的有效长度、 牙形、 螺距等应经配套的量规检测合格。加工钢筋直螺纹时, 应采用水溶性切削润滑液, 不得用机油做润滑液或不加润滑液套丝。
操作工人必须逐个检查钢筋丝头的外观质量。
经自检合格的钢筋丝头, 由质检员按每种规格加工批量随机抽检10%, 且不少于10个。如有一个丝头不合格, 即应对该加工批全数检查, 不合格丝头应重新加工经再次检查合格后方可使用。
已检查合格的丝头应加以保护。钢筋一端的丝头应带上保护帽, 另一端可按本部分附表规定的力矩值拧紧连接套, 并按规格分类堆放整齐待用。
钢筋连接:
①直螺纹接头常见的连接方法有四种:
ⅠⅣ型连接: 用于钢筋可自由转动的场合。利用钢筋端头相互对顶力锁定连接件, 可选用标准型( 用于同径钢筋连接) 或异性型连接套筒( 用于异径钢筋连接) 。
Ⅱ型连接: 用于钢筋过长而密集, 不便自由转动的场合。连接套筒预先全部拧入一根钢筋的加长螺栓上, 在反拧入被这接钢筋的端头螺纹, 最后, 转动钢筋半至一圈即可锁定连接件。可选用标准型连接套筒。
Ⅲ型连接: 用于钢筋完全不能转动的场合, 如弯折钢筋以及桥梁、 灌注桩等钢筋笼的钢筋对接。将锁定螺母和连接套筒预先拧入加长螺纹, 再反拧入被连接钢筋的端头螺纹, 最后用锁定螺母连接螺母。可选用标准型或扩口型连接套筒加锁定螺母。
IV型连接: 用于钢筋完全不能转动而要求调节钢筋内力的场合, 如施工缝。连接套筒带正反丝扣, 可在一个旋合方向中松开或拧紧二根钢筋。应选用带正反丝扣的连接套筒。
②等强直螺纹接头的连接, 可利用普通扳手进行。
连接时, 将待安装的钢筋端部的塑料保护帽拧下来露出丝口, 并将丝口上的水泥浆等物清理干净。将带有连接套的钢筋拧到待连接钢筋上, 然后用扳手拧紧。
③等强直螺纹接头拧紧后, 应检查钢筋丝头无一扣以上的整丝扣外露( 加长螺丝除外) , 并在套筒上作出拧紧标记 , 以便检查。
连接水平钢筋时, 必须将钢筋托平。
钢筋连接时, 钢筋规格和连接套的规格应一致, 并确保钢筋和连接套的丝扣干净, 完好无损。
采用预埋接头时, 连接套的位置、 规格和数量应符合设计要求。连接套的钢筋应固定牢, 连接套外露端应有密封盖。
必须用力矩扳手拧紧接头。力矩扳手的精度为5%, 要求每半年用捏力仪检定一次。
连接钢筋时, 应对正轴线将钢筋拧入连接套, 然后用力矩扳手拧紧。接头拧紧值应满足本部分附表规定的力矩值, 不得超拧。拧紧后的接头应作上标记。
质量检查与施工安装用的力矩扳手应分开使用, 不得混用。
接头形式检验:
钢筋直螺纹接头的形式检验应符合行业标准《钢筋机械连接通用技术规程》( JGJ107-96) 中第五项规定。
接头施工现场检验与验收:
工程中应用钢筋直螺纹接头时, 该接头供货单位提供有效的检验报告。
连接钢筋时, 应检查连接件出厂合格证、 钢筋直螺纹加工检验记录等。
钢筋连接工程开始前及施工过程中, 应对每批进场钢筋和接头进行工艺检验。
每种规格钢筋母材均要进行抗拉强度试验。
每种规格钢筋接头的试件数量不应少于三根。
接头试件应达到《钢筋机械连接通用技术规程》JGJ107-96要求。计算钢筋实际抗拉强度时, 应采用钢筋的实际横截面面积计算。
随机抽取同规格接头数的10%进行外观检查, 应满足钢筋与连接套的规格一致, 接头外露丝扣完整无损。用质检的力矩扳手, 按下表规定的接头拧紧值抽检接头的连接质量。抽检数量: 梁、 柱构件按接头数的15%, 且每个构件的接头抽检数不得少于一个接头; 基础、 墙、 板构件按各自接头数, 每100个作为抽检批, 不足100个也作为一个抽检批, 每批抽检3个接头。抽检的接头应全部合格, 如有一个接头不合格, 则该验收批接头应逐个检查, 对查出的不合格接头应进行补强。
接头拧紧力矩值表:
钢筋直径( MM)
16
18
20
22
25
32
36
