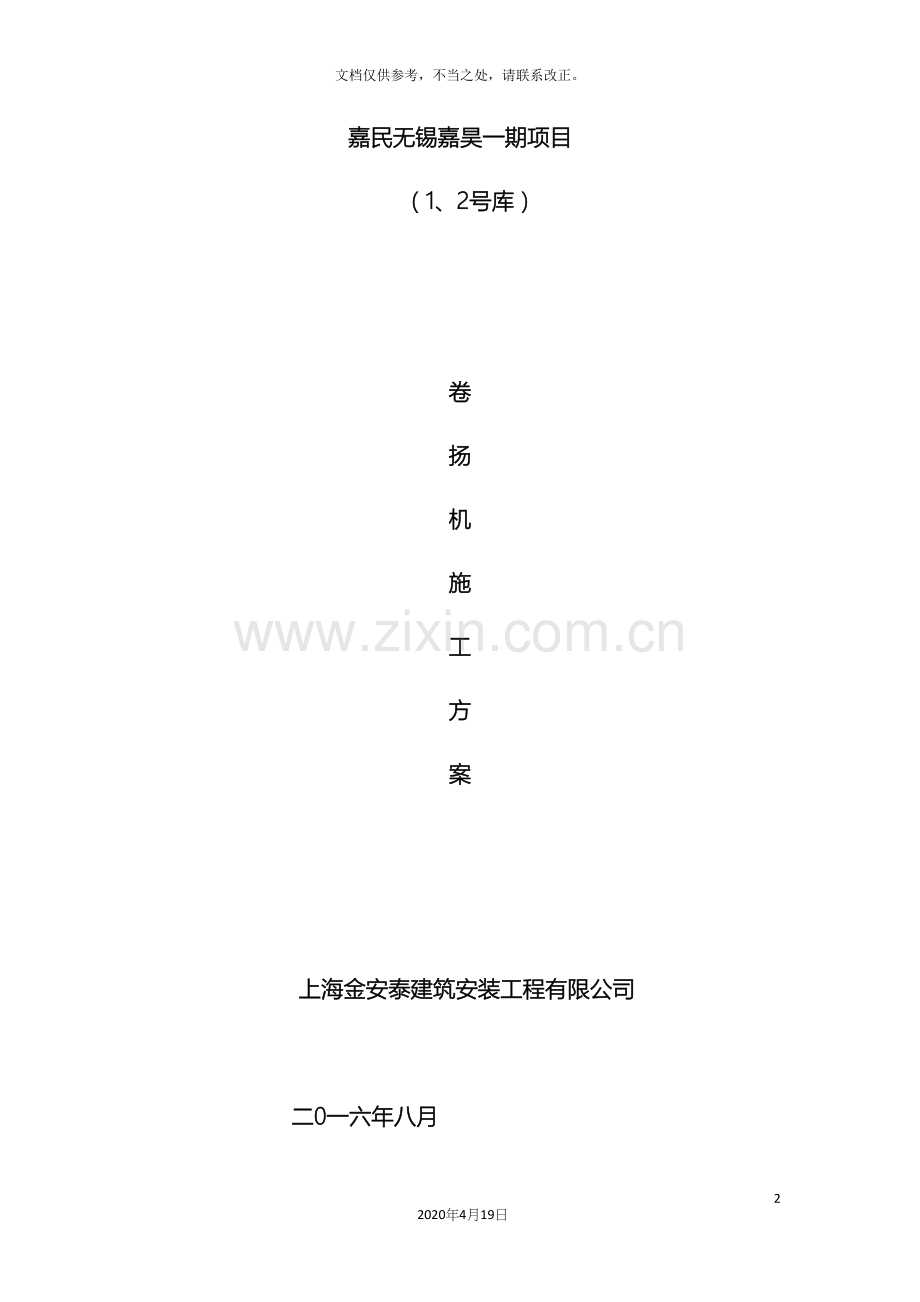

嘉民无锡嘉昊一期项目
（1、2号库）

卷
扬
机
施
工
方
案

上海金安泰建筑安装工程有限公司

二0一六年八月
一、编制依据
1、国家有关工机具的使用规范及标准
（1）《建筑施工安全检查标准》JGJ59- ；
（2）《建设工程安全生产管理条例》第393号国务院令；
（3）《建筑机械使用安全技术规程》JGJ33- ；
（4）《建筑施工高处作业安全技术规范》JGJ80- ；
 二、 施工概况
本工程位于江苏无锡市锡山经济技术开发区内，由两幢单层仓储及1幢物业用房、1幢门卫用房，1号仓储占地面积18452.07㎡，建筑面积20454.57㎡；层数1一层，局部层数二层，层高4.5～6米。2号仓储占地面积16695.25㎡，建筑面积17735.59㎡，层数1一层，局部层数二层，层高4.5～6米。门卫及物业用房占地面积136.92㎡，建筑面积136.92㎡，层数1一层，层高3.5米，设计使用年限50年。
使用部位：仓库区开敞办公室夹层物料运输；
卷扬机使用参数：KCD型多功能电动提升机；起重量0.1~1吨；起升高度1~100米；起重速度6~12米/分。
 三、 施工部署
1、现场管理人员的部署：为确保卷扬机的安全运行，我司选派经验丰富的作为整个吊装过程的总指挥，挑选经验丰富的操作工进行操作。
2、现场施工人员也需经我司挑选工作作风扎实，技术过硬，施工经验丰富的人员进行整个施工操作过程。
3、现场设1－2个看护人，进行对整个吊装过程的监护，避免交叉作业的出现。
4、项目部管理人员对整个吊装过程进行随机抽查，发现不安全隐患，及时进行限期政改。
四、 安全负责人的职责
1、对整个吊装过程的安全全面负责。
2、在贯彻执行上级制定的安全措施中，结合现场实际做好详细的安全技术交底，履行签字手续，确保施工安全。
3、发生安全事故要保护好现场，及时向上级部门汇报，救护好伤员参与事故处理，并填好工伤事故登记表，认真贯彻防范措施。
五、安装
1、架身材料应平直，无弯曲或腐蚀，安装要垂直，架身组件与紧固件应齐全良好，整体稳定符合设计要求。
2、身架安装应有专人上下指挥、运送钢件应用滑轮，吊物下面不得站人，安装架身应上下呼应，统一指挥。
3、垂直度：垂直偏差在1/400以内。
4、架身与主体结构用埋板与锚栓连接。

六、 吊装准备
1、吊装前垫平场地。
2、所有安装设备运至现场，并进行检查，做到确实安全可用。
3、检查吊装设备，确保设备的安全性.
4、所有安装人员到位。
5、吊装机具采用慢动卷扬机。
 七、 吊装
1、所有机械设备全部安全检验无误且安装人员各就各位后，在吊装物上拉好大绳，一切准备完毕后，由指挥人员统一指挥，开始吊装，吊装要保持匀速、平稳。
2、吊装应注意的事项 ：
（1）吊装前检查吊装设备的自锁装置，保证构件的安全。
（2）吊装前检查吊装绳索和揽风，发现生锈断丝禁止使用。
（3）吊装尽量选择在风小无雨的气候下进行，否则应立即停止
八、 吊装的安全管理
1、吊装机械及锁具的要求
（1）对钢丝绳应满足最大起重量要求的直径，如有磨损或锈蚀大于钢丝绳的10％时不准使用。
（2）吊钩和卡环如有永久变形或裂纹时不能使用。
（3）起重机工作时，应和高压线保持一定距离，对20KV以下的电线为2米。
（4）起吊重物时，升降吊钩要平稳，避免紧急制动和冲击，停止工作时，启动装置要关闭上锁。
2、对操作人员的要求
（1）高空作业人员要进行体格检查，患有心脏病及高血压者不得登高作业。
（2）参与吊装人员，应熟悉吊装信号，并服从统一指挥。
3、吊装现场的安全措施
（1）吊装作业区应设警戒线，并防非作业人员入内。
（2）高空作业可设置临时操作平台或设置安全栏杆供高空作业人员使用。
（3）遇有六级以上大风和雷雨时，不得进行高空作业。
九、 受力计算
1、采用1吨卷扬机
（1）钢丝绳以最小直径6.2mm计算，滑轮以最小直径为63mm计算，查《五金速查手册》（机械工业出版社）第425页表格此起重滑车额定起重量为0.32吨；
（2）起重雨棚梁自重
50×5000＝250000g=0.25吨
共计：0.25吨
综上：滑车额定起重量0.32吨＞钢丝绳实际承受最大荷载0.25吨，因此经过计算此起重设备能够使用。
2、 架身计算
（1）卷扬机组主要技术参数
1）化学锚栓荷载值12KN
2)雨棚梁最大质量为250KG
抗倾覆系数验算

《建筑机械使用安全技术规程》JGJ33- ；在正常工作状态下，卷扬机的抗倾覆力矩与倾覆力矩的比值不得小于2”。
＞2
综上：抗倾覆系数验算4.2>2，因此经过计算此起重设备能够使用。
