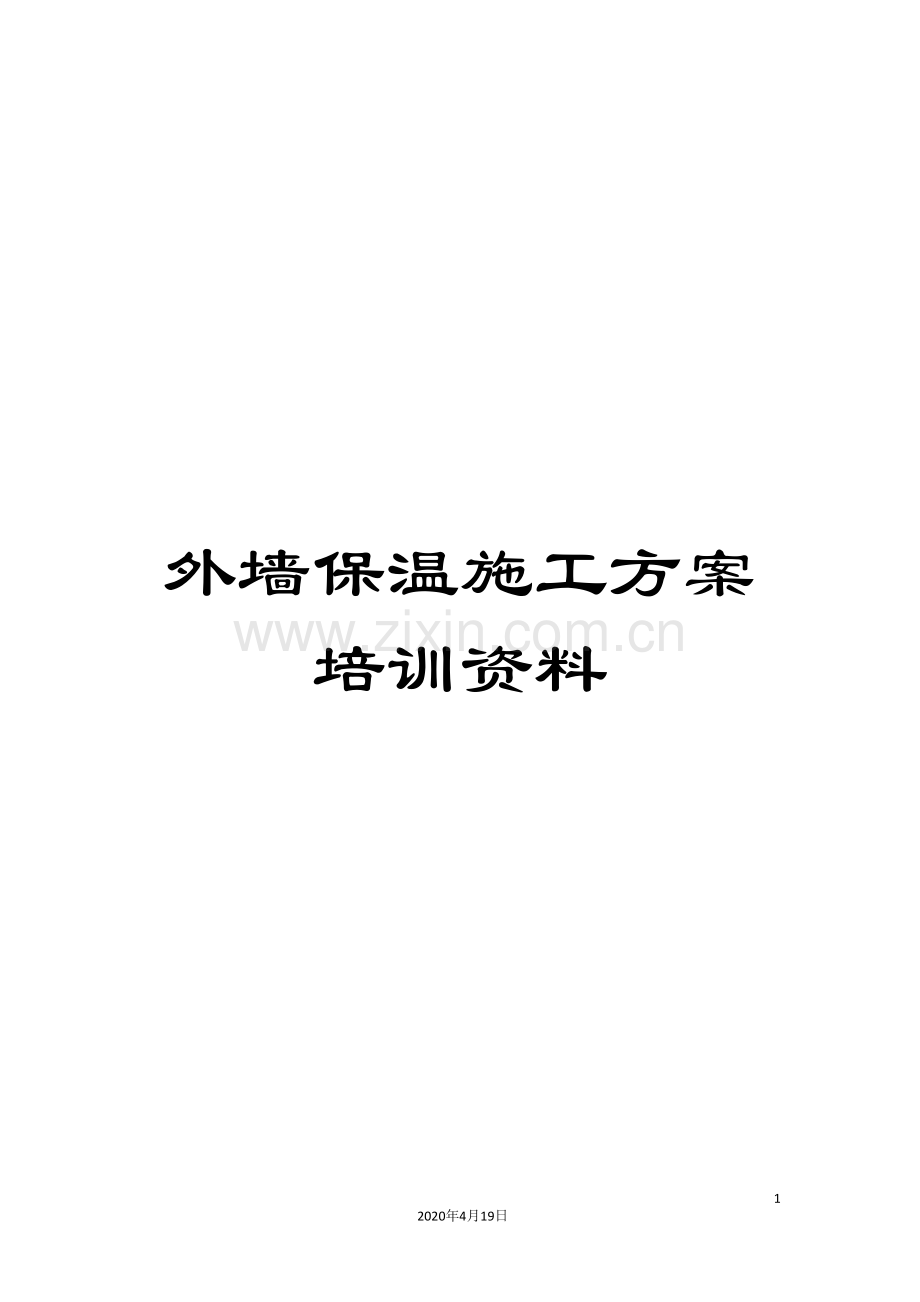

外墙保温施工方案培训资料

92
2020年4月19日
文档仅供参考

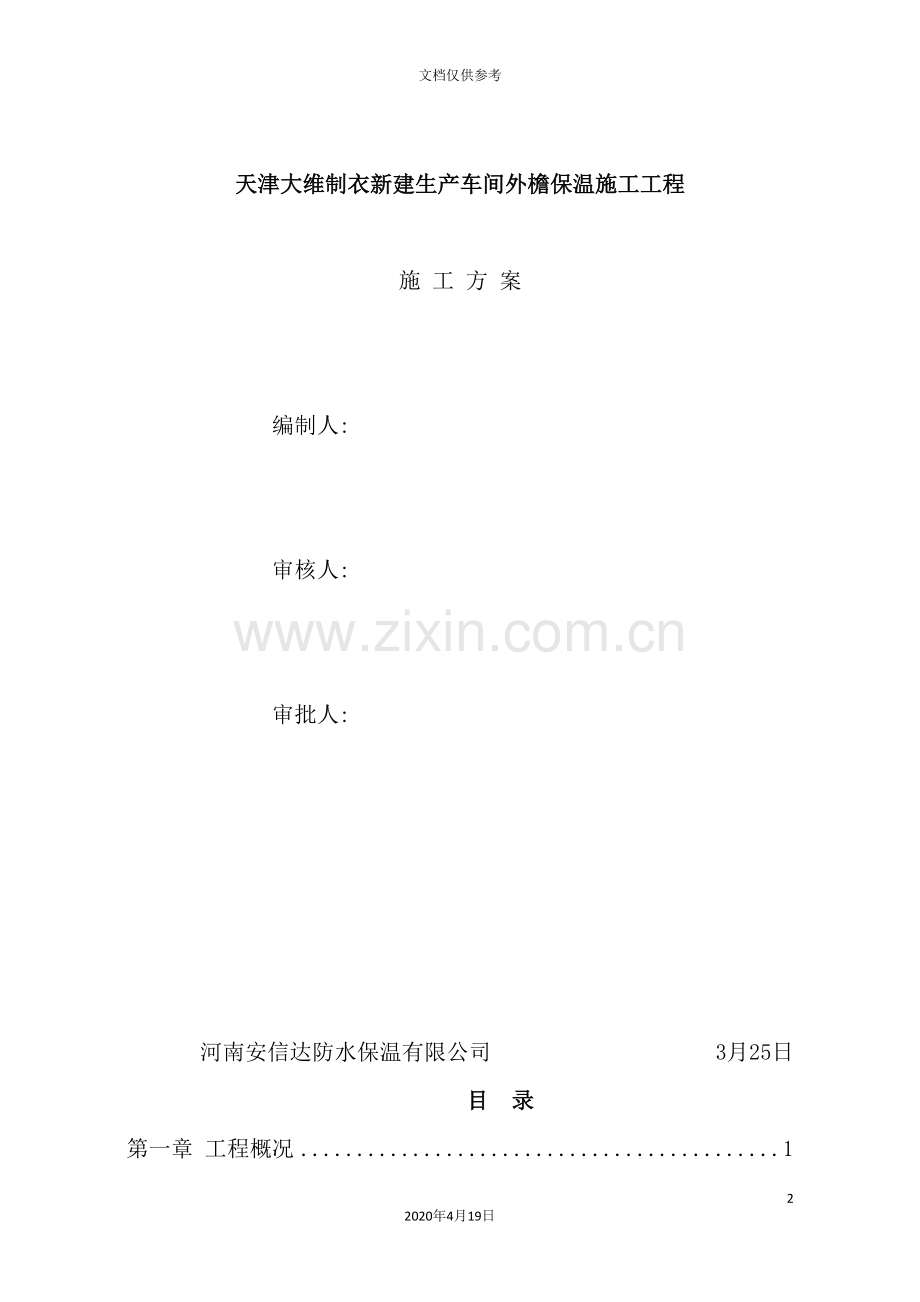

天津大维制衣新建生产车间外檐保温施工工程

施 工 方 案

编制人:

审核人:

审批人:

河南安信达防水保温有限公司 3月25日
目 录
第一章 工程概况 1
1.1、工程基本信息 1
1.2、工程概况 1
第二章 编制依据 1
2.1、执行标准 1
第三章 围护结构节能做法和性能要求 3
3.1、外墙外保温系统性能要求和各组成材料性能要求 3
第四章 施工组织设计 10
4.1、基本要求 10
4.2、施工准备 10
4.3、劳动力计划、主要施工机具计划、施工进度计划 13
4.4、施工管理组织机构、人员配置及职责 14
4.5、质量保证体系 14
第五章 专项施工方案 16
5.1、样板施工 16
5.2、工艺流程 16
5.3、施工要点 20
5.4、节点详图 35
第六章 质量验收 38
6.1外墙保温板质量标准及检验方法 38
6.2胶粉聚苯颗粒质量标准 39
6.3质量保证资料管理规定 40
第七章 成品半成品保证措施 40
7.1 保温板成品保护 40
7.2破损部位修补 41
7.3胶粉聚苯颗粒1型成品保护措施 41
第八章 季节性施工措施 42
8.1材料 42
8.2作业条件(施工面)保证 42
8.3安全措施 42
第九章 安全保证及措施 43
9.1项目安全管理体系框图 43
9.2安全生产措施 44
9.3安全管理的原则 44
9.4安全管理的目标 44
第十章 消防及防火安全措施 45
10.1施工现场专项防火措施 45
第十一章 吊篮安装及安全措施 46
第十二章 文明施工与环境保护措施 59
第十三章 防火、防触电、防高空坠落应急预案 60
13.1火灾应急预案 60
13.2触电应急预案 61
13.3高空坠落应急预案 62
抗风压计算书 63

第一章 工程概况
1.1、工程基本信息
1.1.1、工程名称
天津大维制衣新建生产车间外檐保温涂料工程
施工分包:河南安信达防水保温有限公司

1.2、工程概况
1.2.1、工程位置
天津市西青工业园
1.2.2、建筑节能做法概述
(1)外墙:
2号车间首层为100mm后A级岩棉板,2层以上外墙为100mm厚B1级石墨聚苯板,顶层压顶及女儿墙内侧为50厚B1级石墨聚苯板。
其余建筑均为整体90mm厚A级岩棉板。
(2)门窗洞口收口均采用外抹30mm厚建胶粉聚苯颗粒保温砂浆的保温措施。
第二章 编制依据
2.1、执行标准
2.1.1、国家相关标准(GB)
A.<建筑节能工程施工质量验收规范>GB50411—
B.<住宅建筑规范>GB50368—
C.<屋面工程技术规范>GB50345-
D.<建筑装饰装修工程质量验收规范>GB50210—
E.<建筑工程施工质量验收统一标准>GB50300—
F.<高处作业吊篮>GB19155—
G.<坡屋顶工程技术规范>GB50693-
I.<建筑外门窗气密、水密、抗风压性能分级及检测方法>GB/T7106-
G.<建筑材料及制品燃烧性能分级>GB8624-
K.<胶粉聚苯颗粒>GB/T20473-
L.<建筑外墙外保温用岩棉制品>GB/T25975-
M.<建筑工程施工现场消防安全技术规范>GB50720—
N.<民用建筑设计通则>GB50352-
O.<民用建筑热工设计规范>GB50176-93
P.<住宅设计规范>GB50096—
Q.<墙体材料应用统一技术规范>GB50574-
R.<矿物棉喷涂绝热层>GB/T26746-
S.<建筑内部装修设计防火规范>GB50222—
T.<建筑外墙外保温系统的防火性能试验方法>GB/T29416-
U.<建筑外门窗保温性能分析及检测方法>GB/T8484-
V.<建筑外窗采光性能分级及检测方法>GB/T11976-
W.<建筑设计防火规范>GB50016-
X.<石墨聚苯板(XPS)薄抹灰外墙外保温系统材料>GBT 30595-
2.1.2、相关行业标准(JGJ)
<外墙外保温工程技术规程>JGJ144—
<建筑外墙防水工程技术规范>JGJ/T235-
C.<建筑施工安全检查标准>JGJ59—
D.<耐碱玻璃纤维网布>JC/T841-
F.<施工现场临时用电安全技术规范>JGJ46—
G.<施工现场机械设备检查技术规范>JGJ160—
H.<建筑外墙外保温防火隔离带技术规程>JGJ289—
I.<建筑施工现场环境与卫生标准>JGJ146—
J.<外墙保温用锚栓>JG/T366-
K.<无机轻集料砂浆保温系统技术规程>JGJ253-
L.<建筑机械使用安全技术规程>JGJ33-
M.<外墙外保温柔性耐水腻子>JG/T229-
N.<建筑施工高层作业安全技术规程>JGJ80-
O.<高处作业吊篮安全规程>JGJ5027-1992
2.1.3、天津市相关标准(DB)
<天津市建筑工程施工质量验收资料管理规程>DB/T29-209-
.<天津市民用建筑节能工程施工质量验收规程>DB29—126—
C.<天津市民用建筑围护结构节能检测技术规程>DB29—88—
D.<天津市建筑节能门窗技术标准>DB29—164—
E.<天津市居住建筑节能设计标准>DB29—1—
F.<天津市岩棉外墙外保温系统应用技术规程>DB/T 29-217-
G.<天津市建设工程施工现场安全管理规范>DB 29-113-
H.<天津市泡沫塑料板薄抹灰外墙外保温系统应用技术规程>DB/T29-227-
2.1.4、其它
A.<国务院关于加强和改进消防工作的意见>国发( )46号等相关文件、规范和标准以及有关现行标准图集
B.天津市公安局、天津市城乡建设和交通委员会文件—津公消[ ]812 号
C. 关于进一步提高天津市民用建筑外墙外保温工程防火技术要求的通知津建科〔 〕522号文
<全国民用建筑工程设计技术措施>节能专篇(结构)
施工图相关要求、建筑节能篇

第三章 围护结构节能做法和性能要求
对本工程中所涉及的全部保温围护结构性能参数进行统一要求并制定检验计划,保证工程材料本身质量合格。
3.1、外墙外保温系统性能要求和各组成材料性能要求
3.1.1、岩棉外墙外保温系统的性能
项 目
单 位
性能指标
耐候性
外观
—
耐候性试验后,不得出现使面层起泡或剥落、防护层空鼓或脱落等破坏,不得产生渗水裂缝
防护层与保温层拉伸粘结强度
岩棉板
TR10
kPa
≥10,破坏面在岩棉板内
TR15
≥15,破坏面在岩棉板内
岩棉带
TR80
≥80,破坏面在岩棉带内
吸水量
与保温板
g/m2
≤500
与防火隔离带
g/m2
≤500
抗冲
击性
建筑物首层墙面以及门窗口等易受碰撞部位
J
10
建筑物二层及以上墙面等不易受碰撞部位
3
防护层水蒸气渗透阻
(㎡·h·Pa)/g
符合设计要求
耐冻融
(30次)
外观
—
冻融循环后,防护层无空鼓、脱落,无渗水裂缝。
防护层与保温层拉伸粘结强度
岩棉板
TR10
kPa
≥10,破坏面在岩棉板内
岩棉带
TR80
≥80,破坏面在岩棉带内
抹面层或抹面层和找平层不透水性
—
2h不透水
抗风荷载性能
kPa
系统抗风压值Rd不小于风荷载设计值,系统安全系数K应不小于1.5
热阻
(m2·K)/W
符合设计要求
岩棉板双层玻纤网薄抹灰外墙外保温系统做法
3.1.2、岩棉板(带)
项 目
单 位
指 标
岩棉板
岩棉带
密度
kg/m3
≥140
≥100
酸度系数
—
≥1.8
纤维平均直径
μm
≤7.0
渣球含量(粒径大于0.25mm)
%
≤10
尺寸稳定性
%
＜1.0
质量吸湿率
%
≤1.0
憎水率
%
≥98.0
吸水量
(部分浸入)
短期(24h)
kg/ m2
≤1.0
长期(28d)
≤3.0
导热系数(平均温度25℃)
W/(m·K)
≤0.040
≤0.048
垂直于表面的抗拉强度
TR10
kPa
≥10
—
TR80
—
≥80
压缩强度
kPa
≥40
≥60
燃烧性能分级
—
A1级
3.1.3、岩棉板(或带)尺寸允许偏差
岩棉板(或带)尺寸允许偏差
项 目
单 位
允许偏差
试验方法
厚度
岩棉板
mm
+3,0
GB/T 5480
岩棉带
mm
+2,0
长度
mm
+10,-3
宽度
岩棉板
mm
+5,-3
岩棉带
mm
+3,-3
直角偏离度
mm/m
≤5
平整度偏差
mm
≤6
GB/T 25975
注:允许偏差以1200mm长×600mm宽的岩棉板、1200mm长×150mm宽的岩棉带为基准。
3.1.4、岩棉用界面剂
项 目
指 标
未处理
(14d)
浸水处理
冻融循环
处理
碱处理
拉伸粘结强度
与水泥砂浆,MPa
≥0.60
≥0.40
≥0.40
≥0.40
与找平砂浆,MPa
(破坏界面在找平砂浆上)
≥0.10
≥0.10
≥0.10
≥0.10
与岩棉粘结性能a
破坏界面在岩棉上。
3.1.5、岩棉用胶粘剂性能指标
检测项目
性能指标
/
原强度(MPa)
耐水(MPa)
浸水48h,干燥2d
浸48h,干燥7d
拉伸粘结强度(与水泥砂浆)
岩棉板(带)
≥0.70
≥0.40
≥0.70
拉伸粘结强度
(与保温板)
岩棉板
TR10
≥0.10
≥0.005
≥0.010
岩棉带
TR80
≥0.080
≥0.050
≥0.080
破坏部位位于保温板内
可操作时间
(1.5～4.0)h
胶粘剂中聚合物有效成分含量
≥2.0%
3.1.6、岩棉用抹面胶浆性能指标
检测项目
性能指标
/
原强度(MPa)
耐水(MPa)
浸水48h,干燥2d
浸水48h,干燥7d
耐冻融(MPa)
拉伸粘结强度
岩棉板
TR10
≥0.010
≥0.005
≥0.010
≥0.010
岩棉带
TR80
≥0.080
≥0.050
≥0.080
≥0.080
破坏部位位于保温板内
柔韧性
压折比(水泥基)≤3.0
开裂应变(非水泥基)≥1.5%
可操作时间
(1.5～4.0)h
胶粘剂中聚合物有效成分含量
≥3.0%
3.1.7、锚栓
金属螺钉表面经过镀锌处理,塑料钉和带圆盘的塑料膨胀套管采用聚氨酯材料制成;填充墙部位采用专用锚栓。制作塑料钉和塑料套管的材料必须使用合格产品,不可用再生材料材质。锚栓有效锚固深度应超出锚栓自身长度10毫米为宜,岩棉用塑料圆盘直径不小于100毫米,二层及以上(除防火隔离带)塑料圆盘直径不小于60毫米。用于防火隔离带的圆盘锚栓的圆盘直径不小于100mm.现场使用时需厂家提供检测报告及使用说明以确定锚栓数量及布置方式。
项目
指标
锚栓圆盘公称直径
≥60mm
膨胀套管公称直径
≥8mm
标准试验条件下锚栓抗拉承载力标准值Fk
≥0.60KN
锚栓的有效锚固深度混凝土≥30mm,砌块≥50mm且专用锚栓;
3.1.8、耐碱网布
项目
指标
拉伸断裂强度
经向
≥1250 N/50mm
纬向
断裂伸长率
经向
≤4.0%
纬向
耐碱性(拉伸断裂强力保留率)
经向
≥75%
纬向
可燃物含量
≥12%
氧化锆,氧化钛
ZrO2和TiO2含量
≥19.2%
ZrO2
≥13.7%
单位面积质量
≥160g/㎡
3.1.9、XPS挤塑板性能指标
项目
单位
技术要求
压缩强度
KPa
150~350
导热系数
W/(m.k)
≤0.032
燃烧性能
/
B1级
表观密度
Kg/m3
22~35
抗拉强度
MPa
≥0.20
尺寸稳定性
%
≤1.0
吸水率
%
≤1.5
氧指数
%
≥30
水蒸气透湿系数
Ng/(pa.m.s)
3.5~1.5
弯曲变形
mm
≥20
玻璃化转变温度Tg
℃
板与原料Tg差≤6.5
受热残重%
%
板与原料受热残重差≤3.5
陈化时间
天
42
3.1.10、金属托架、嵌固带
金属托架采用铝合金材料,铝合金材料进行氧化处理,并先冲孔,后进行阳极氧化处理。氧化膜厚度不小于10μm,整个托架的氧化处理应均匀一致,规格为:40×92mmmm。
型材表面应清洁,不得有裂纹、起皮、腐蚀、气泡、氧化膜脱落现象,在冲孔处及型材边缘处不得有毛刺,托架两端及边缘不得有开口。规格为:40×92mm;在保温板粘贴首层起始点设置连续铝合金托架,托架具体样式见下图:

嵌固带构造图
嵌固带选用表
嵌固带宽度A(mm)
92
嵌固带厚度B(mm)
1.0

3.1.11、石墨聚苯板外墙外保温系统性能指标
检验项目
性能要求
耐候性
外 观
耐候性试验后,系统不得出现可渗水裂缝、无粉化、空鼓、剥落等破坏现象
拉伸粘结强度/ MPa
≥0.10,且破坏界面在石墨聚苯板上
抗冲
击性
建筑物二层以上墙面等不易受碰撞部位
3J级
耐冻融
外 观
30次冻融循环后,系统无可渗水裂缝、无粉化、空鼓、剥落等现象
防护层与保温层拉伸粘结强度/ MPa
≥0.10,且破坏界面在石墨聚苯板上
吸水量/(g/m2)
水中浸泡1h,只带有抹面层和带有全部防护层的系统的吸水量均不得大于500
抹面层不透水性
2h不透水
热阻
复合墙体热阻符合设计要求
水蒸气湿流密度/ [g/(m2•h)]
≥0.85
抗风荷载性能
系统抗风压值Rd不小于风荷载设计值,系统安全系数K应不小于1.5
3.1.12、石墨聚苯板性能指标
项目
单位
指标
密度
Kg/m3
22-35
导热系数
W/(m.k)
≤0.032
压缩强度
KPa
150-350
抗拉强度
MPa
≥0.20
尺寸稳定性

≤1%
吸水率

≤1.5％
燃烧性能

B1级
水蒸气渗透系数
Ng/(pa.m.s)
≤4.5
氧指数
%
≥30
陈化
时间
自然条件
d
≥42
3.1.13、胶粘剂性能指标
检测项目
性能指标
原强度(MPa)
耐水(MPa)
浸水48h,干燥2h
浸48h,干燥7d
拉伸粘结强度
(与水泥砂浆)
≥0.60
≥0.30
≥0.60
拉伸粘结强度
(与保温板)
≥0.10
≥0.06
≥0.10
破坏部位位于保温板内
可操作时间
(1.5～4.0)h
胶粘剂中聚合物
有效成分含量
≥2.0%
3.1.14、抹面胶浆性能指标
检测项目
性能指标
原强度(MPa)
耐水(MPa)
浸水48h,干燥2h
浸48h,干燥7d
拉伸粘结强度
(与水泥砂浆)
≥0.60
≥0.30
≥0.60
拉伸粘结强度
(与保温板)
≥0.10
≥0.06
≥0.10
破坏部位位于保温板内
可操作时间
(1.5～4.0)h
胶粘剂中聚合物
有效成分含量
≥2.0%
石墨聚苯板尺寸允许偏差 单位:mm
检验项目
允许偏差
厚度
≤50
+1.5,0
＞50
+2.0,0
长 度
±2.0
宽 度
±1.0
对角线差
≤3.0
板边平直
≤2.0
板面平整度
≤1.0
注:允许偏差以长×宽为1200mm×600mm的石墨聚苯板为基准
第四章 施工组织设计
4.1、基本要求
施工方案是一个综合性的施工组织安排,在配合总体工程进度计划的前提下,还应满足施工工序计划及材料组织计划,才能全面反映总体施工方案。
4.2、施工准备
4.2.1、技术准备
熟悉图纸、设计变更及工程洽商,了解设计意图,编制施工方案并对施工作业人员进行技术交底及施工方案、施工安全、安全用电、劳动保护、防火等的培训及教育、交底。
4.2.2、材料准备
（1） 外墙外保温工程所用材料,按设计要求选用,并符合国家和天津市相关标准的要求。材料进入现场生产厂家必须提供法定检测报告及出厂合格证,产品包装完好。
1)材料计划管理
项目开工前,向生产部门提出一次性计划,作为供应备料依据;在施工中,根据工程变更及调整的施工进度,及时向生产部门提出调整供料计划,作为动态供料的依据;按施工进度对材料计划的执行情况进行检查,不断改进材料供应。
2)材料进场验收
所有的材料均提前进场,进场时加强检查验收,严把质量关,材料进场后及时在监理的见证下取样复试,并做好材料的标识工作,避免不合格材料用到工程中。为了把住材料的质量和数量,在材料进场时必须根据时料计划、送料凭证、质量保证书或产品合格证以及厂家检验报告进行材料的质量和数量验收;验收工作按质量验收规范和计量检测规定进行;验收内容包括品种、规格、型号、质量、数量以及材料说明书的技术参数是否达到工艺规程的指标;验收要做好记录、办理验收手续;对不合格计划要求或质量不合格的材料应拒绝验收。对进入现场的产品做好台帐,并与监理随机抽检复试,待复试报告合格后方可使用。
取样及实验名称
代表批次及抽样频次
复验项目
岩棉板(带)
同一规格、同一批次、每5000m2为一批,不足5000m2按一批计。
密度、导热系数、酸度系数、垂直于表面的抗拉强度、憎水率
石墨聚苯板(石墨聚苯板)
同一生产厂家、同一规格、同一批次、每5000m2为一批,不足5000m2按一批计。
密度、导热系数、酸度系数、垂直于表面的抗拉强度、吸水率、抗压强度、尺寸稳定性、燃烧性能、
界面剂
同一批次、统一配料工艺、粉状材料20t,液体材料10t为一批。
拉伸粘结强度(未处理)
胶粘剂
同一批次、同一配料工艺条件制得的产品,20t为一批。
拉伸粘结强度、聚合物
有效成分含量、可操作时间
抹面胶浆
同一批次、同一配料工艺条件制得的产品,20t为一批。
拉伸粘结强度、柔韧性、可操作时间、聚合物
有效成分含量
玻纤网
同一规格、同一生产工艺、每5000m2为一批,不足5000m2按一批计。
单位面积质量、耐碱拉伸断裂强力(经、纬向)、耐碱拉伸断裂强力保留率(经、纬向)、断裂应力(经、纬向)
锚栓
同一规格、同一批次的产品每5万个为一批
单个锚栓抗拉承载力
胶粉聚苯颗粒
同种产品,同一级别,同一规格,粉状材料60t为一批,不足60t的按一批计
干密度、抗拉强度、导热系数、压剪粘结强度
抗裂砂浆
同种产品,同一级别,同一规格,粉状材料20t、液体材料10t为一批
可操作时间、拉伸粘结强度、浸水拉伸粘结、强度压折比
界面砂浆
同种产品,同一级别,同一规格,粉状材料20t、液体材料10t为一批
压剪粘结强度
建筑外门窗及其玻璃
同一工程项目、同一厂家、同一型材、同一玻璃品种的门窗抽样复验有代表性的一组,每组为3樘试件、同一工程项目、同一厂家生产的阳台门、分户门、单元门分别抽样1组
抗风压、气密性、水密性、传热系数、遮阳系数、中空玻璃密封性能
采暖用保温材料
同一厂家同材质的保温材料见证取样送检的次数不得少于2次
导热系数、密度、吸水率和厚度
门窗附框
同一工程项目、同一厂家、同一型材、同一玻璃品种的门窗抽样复验有代表性的1组。
实测壁厚、镀锌层厚度
披水板
同一工程项目、同一厂家、同一型材、同一玻璃品种的门窗抽样复验有代表性的1组。
厚度、热镀锌钢板披水板的镀锌层厚度
3)材料的储存与保管
进库的材料应验收入库,建立台帐;现场的材料必须做好防火、防盗、防雨、防质变、防损坏等保护设施;施工现场材料的放置要按总包方的平面堆方规定堆放,做到位置正确、保管处理适当、合乎堆放保管制度;要日清、月结、定期盘点、帐实相符,确实掌握材料库存,保证施工质量。
4)材料使用监督
所有工程使用材料必须经现场(监理、总包)抽检复试并复试报告合格回来后方可使用。施工过程中全过程对原材料的质量状态进行控制,发现有异常状况或对原材料质量有怀疑,立即停止使用、取样复试,并对已使用该材料的部位进行标识,根据试验结果采取相应措施。检查是监督的手段,检查要做到情况有记录、原因有分析、责任有明确、处理有结果。
4.3、劳动力计划、主要施工机具计划、施工进度计划
4.3.1、劳动力计划
(1)本工程的施工由本公司的专业合作施工队负责完成。
(2)按照工艺要求的工种作业顺序和工程进度计划组织工人到场作业时间,最大限度地以正常作业时间推进施工进度。
(3)由于各个施工阶段的工程量及工程要求不同,劳动力的工种和人员数量需根据现场的具体情况进行适时调整。
4.3.2、主要施工机具计划
本工程主要机械设备的选择使用,应本着实用、安全、经济以及能够充分满足各阶段工程施工需要的原则。
专用工具名称
数量
用途说明
发泡胶专用枪
30
发泡胶专用施工工具
带齿抹灰刀
60
用该工具在保温板面上抹胶和拉出条状
折角抹灰刀
60
建筑物阳角抹灰工具,防护砂浆施工时使用
不锈钢抹灰刀

抹灰工具(涂抹粘结胶浆、纤维增强抹灰胶、聚合物装饰腻子等)
搅拌器
6
搅拌建筑粘胶、防护砂浆
小砂纸

砂磨板配套工具,打磨聚苯板之用
砂磨板(小)

打磨聚苯板之用
每2-3人需配备:带齿抹灰刀一把,折角抹灰刀一把,不锈钢抹灰刀一把,抹灰抄板一把,铝靠尺一根,美工刀一把以及泥水匠的通用工具(卷尺、线垂、墨斗、铅笔等)。
注:搅拌机和发泡胶专用枪等能够各组通用。
4.3.3、施工进度计划
4.4、施工管理组织机构、人员配置及职责

项目经理:

技术负责人

资料员
安全负责人

4.5、质量保证体系
4.5.1、质量目标
(1)每道工序合格率100%
(2)工程总体达到优良等级
4.5.2、质量管理组织机构及主要职责
(1)各职能人主要职责
1)项目经理负责安排每天作业面、工期规划、施工人员数量调配。
2)项目经理对质量员、施工班长技术交底、各类技术资料的编制整理,及配合监理进行质量监控。
3)质量员负责对各施工班长的详细技术交底、施工过程中的质量检查,工序(自查)验收、报验。有权对各施工班组作出返工等处罚。
4)材料员负责材料与工具的收发、看管、管理及材料报验。
4.5.3、质量管理措施
(1)施工协调工作
1)在工程进入连续施工阶段时,拟定每周召集一次施工协调会议,解决上一周遗留的问题,对业主、监理、总包方提出的要求作出整改措施。
2)凡本工序存在的质量问题在本工序内解决。
3)施工人员上工前须得到详明技术交底,依施工节点图纸施工。
(2)工操作规范和现场的情况施工
1)技术交底程序:项目经理 质量员 各班组长 各施工人员。
2)全员参与工程质量管理,各施工人员有权对操作方法、施工程序等提出自己的意见,由班组长、质量员汇总,经技术负责人、工程方认可后实施。
3)各班班组长负责安排班组人员的实际操作部位和技术交底,带领本班组人员在劳动定额内以好、快、省、安全地完成项目工程。
4)班组项目工程在进入下一道工序前实行自查互查和管理层查验制度,查验合格后方可进行下道工序施工。项目部位施工人员质量存在屡纠不改的现象,各班班组长有权勒令该施工人员无返修;全班组施工项目部位质量验收不合格,质量员有权勒令该班组全员返工,返工至符合质量规范要求。
5)各施工人员须于开工前或者工余自备工具,因工具不全,无良好状况造成的窝工、扯皮,由各施工人员自负责任。
6)在项目施工中,以排除重大工程质量及防火安全事故隐患、积极上进,在员工中起模范带头作用,提出建设性建议,或在材料使用中换回失窃、流失、损失,成绩显著者,给予嘉奖。
4.5.4、 质量检验依据
(1)应符合设计
(2)施工及施工质量验收按照<天津市民用建筑节能工程施工质量验收规程>DB29-126-
4.5.5、质量保证技术措施
(1)认真熟悉和会审施工图纸,并做好逐级技术交底工作;
严格按照施工规范和施工方案实施,加强分部、分项工程质量检验工作;
接受质检部门和甲方各有关部门及总包、监理对施工现场的监督,发现问题及时解决,直至达到质量要求;
（2） 开工前编制专项施工方案,并按照要求进行专家论证,完善方案;
（3） 大面积施工前应做样板墙施工,经各方责任单位验收合格后方可大面积施工。并组织施工操作人员岗前技术培训和安全教育;
（4） 严格遵守施工工艺要求,主动控制工序活动条件的质量,保证每道工序质量正常、稳定、施工中技术人员及质量管理人员及时检查工序活动的效果,设置工序质量控制点,使施工质量处于良好的控制状态。
(3)施工温度5℃以上,不宜在大风及雨天环境中施工,施工中遇到下雨要采取保护措施。
(4)基层应坚固、平整、清洁、干燥,表面疏松处必须清除,并应符合下表建筑物基层表面尺寸偏差的要求,需处理的基层达到强度后方可保温施工。
建筑物基层表面尺寸偏差要求
项次
项目
允许偏差(mm)
检查方法
1
表面平整度
4
用2m靠尺和楔形塞尺检查
2
垂直度
每层
4
用2m托线板检查
全高
≤H/1000,且不大于20
用经纬仪或吊线和钢尺检查
3
阴阳角垂直度

4
用2m托线板检查
(5)保温板四个侧面不应有粘结剂
(6)新粘贴好的保温板面的平整度小于3㎜/2.0m,不平处应在粘结剂硬化后打磨平整。
(7)保温板之间的明显缝隙及板面缺陷用发泡胶填充修补。
第五章 专项施工方案
5.1、样板施工
保温工程进行大面积施工前,必须先进行样板施工。保温样板墙设置包括全部节点做法:首层做法、标准层做法、窗台、窗口做法、滴水线做法、阴阳角部位、穿墙孔、阳台、崁固带、防火隔离带做法等。保温板的粘贴应从细部节点(如阳台、挑檐)及阴、阳角部位开始向中间进行。施工时要求在建筑物外墙所有阴阳角部位沿全高挂通线控制其顺直度(注:保温施工时控制阴阳角的顺直度而非垂直度),并要求事先用墨斗弹好底边水平线及100mm控制线,以确保水平铺贴,在区段内的铺贴由下向上进行。样板层待设计、业主、管理公司、监理、总包五方验收经过,签字认可后方可进行大面积施工。
5.2、工艺流程
5.2.1首层岩棉板玻纤网薄抹灰外墙外保温系统做法

岩棉板玻纤网薄抹灰外墙外保温系统的基本构造
系统基本构造
组成材料
系统构造示意图
基层墙体①
混凝土墙或砌体墙

粘结层②
胶粘剂
界面层③
界面剂
保温层④
岩棉板(或带)
界面层⑤
界面剂
抹面层⑥
抹面胶浆+玻纤网
锚固件⑦
锚栓
防护层
抹面层⑧
抹面胶浆+玻纤网
饰面层⑨
涂料或饰面砂浆
5.2.2石墨聚苯板薄抹灰外保温系统
石墨聚苯板薄抹灰外保温系统的基本构造
基
层
墙
体
①
系统的基本构造
构造示意图
辅助
固定件
⑤
粘结层

②
保温层
防护层

防火隔离带a
④
泡沫塑料板b
③
抹面层
⑥
饰面层
⑦
混凝土墙或
各种砌体墙
锚栓
胶粘剂
抹面胶浆复合耐碱网布
外墙涂料或
饰面砂浆
　注:
a.防火隔离带作为防火构造,当采用岩棉带时,应进行界面处理。
　b.当采用XPS板、PF板时,应进行界面处理。

石墨聚苯板薄抹灰外墙外保温系统施工工序

5.3、施工要点
5.3.1岩棉板双层玻纤网薄抹灰外墙外保温系统做法施工要点
5.3.1.1基础墙面处理:
1） 普通混凝土基层墙体应坚实平整、干燥,不得有开裂、空鼓、松动、泛碱、粉化、起皮、爆灰等现象,表面应清洁,无油污、脱模剂等妨碍粘接的附着物,凸起、空鼓和酥松部位应剔除并用1:3水泥砂浆找平。砌体墙体应进行抹灰处理。
2） 基层墙体找平层应与基层粘结牢固,不得有脱层、空鼓、裂缝。
3） 基层墙体或水泥砂浆找平层工程质量的允许偏差和检验方法应符合下表的规定:

项次
项目
允许偏差
检验方法
1
垂直度(高度≤ mm)
≤4
用2m垂直检测尺检测
2
表面平整度
≤4
用2m靠尺和塞尺检测
3
阴阳角方正
≤4
用2m拖线板检测
5.3.1.2挂基准线、弹控制线时应根据建筑立面设计和外保温技术要求,在建筑外墙阴阳角及其它必要处挂垂直基准线,每个楼层适当位置挂水平线,以控制岩棉板的垂直度和平整度,应在墙面弹出外门、窗口的水平、垂直控制线以及延伸缝线、装饰条线、装饰缝线、托架安装线等。
5.3.1.3界面剂的施工:
单组份界面剂使用前必须搅拌均匀。将界面剂先喷/刷岩棉板粘贴面,刷界面剂过程中岩棉板要轻拿轻放,以免损坏岩棉板;在做抹面层施工前,在喷/刷岩棉板外表面,岩棉板四周侧边不得涂刷,涂刷要均匀,不得漏刷。
5.3.1.4胶粘剂配制时必须严格按照产品使用说明书进行,配置好的胶粘剂避免太阳直射,并应在规定时间内用完。配置好的胶粘剂严禁二次加水搅拌。
5.3.1.5粘贴翻包围:门窗外侧洞口系统与门窗框的接口处、伸缩缝或墙身变形缝等需要保温终止系统的部位、勒脚、阳台、雨篷、女儿墙等系统尽端处,应采用玻纤网对系统地岩棉板实施翻包;翻包时玻纤网在岩棉板粘接层中的长度不小于100mm;当安装托架或终端连接附件时,能够不需要玻纤网翻包。
5.3.1.6粘贴岩棉板:
1） 粘贴岩棉板前,应检查岩棉板表面是否平整、清洁、潮湿、有污染的岩棉板不得用于工程。
2） 在勒脚部位外墙面上沿距散水标高200mm～600mm的位置用墨线弹出水平线,沿水平线安装托架,水平线以下粘贴难燃石墨聚苯板,水平线以上粘贴第一层岩棉板。每个楼层楼板处安装托架,安装托架时必须保证托架处于水平的位置,两根托架之间应留有3mm的间缝。
3） 岩棉板应自下而上,沿水平方向铺设粘贴,竖缝应逐行错缝1/2板长,在墙角处应交错互锁,并应保证墙角垂直度,岩棉板墙体排版及转角排版示意如图:
4） 岩棉板粘贴采用点框法,其粘贴面积不得小于70%。
5） 岩棉板上摸完胶粘剂后,应先将岩棉板下端与基层墙体墙面粘贴,然后自下而上均匀挤压、滑动就位。粘贴时应轻揉,并随时用2m靠尺和托线板检查平整度和垂直度。主意清除板边溢出的胶粘剂,板的侧边不得有胶粘剂,相邻岩棉板应紧密对接,板缝不得大于2mm(板缝应用聚氨酯处理),切板间高差应不大于1mm。
6） 门窗洞口四角处或局部不规则处岩棉板不得拼接,应采用整块岩棉板切割成型,岩棉板接缝应离开角部至少200mm,必须注意切割面与板面垂直。
5.3.1.7玻纤网铺设及锚栓施工:
1） 岩棉板粘贴完成24h,且施工质量验收合格以后,即可进行玻纤网铺设及锚固施工。
2） 玻纤网的铺设应压平、找直,并保持阴阳角的方正和垂直度,然后用锚栓锚固玻纤网及岩棉板。
3） 玻纤网搭接应不小于100mm,墙体底部、门窗口侧壁、墙体转角处的岩棉板应用带塑料阳角的玻纤网铺设。包边网片要同岩棉板一起由锚栓固定。
4） 锚固件的安装应按设计要求的位置,用冲击钻或电锤钻孔,钻孔深度应大于锚固深度10mm。
5） 锚栓按梅花状分布,保温层采用岩棉板时锚栓数量每平米不少于10个。间距不大于400mm,从距离墙角、门窗侧壁100mm~150mm及从檐口与窗台下方150mm处开始安装。沿墙角或门窗周边,锚栓适当加密,锚固件间距不大于250mm。
6） 锚栓安装时将锚固钉敲入或拧入墙体,圆盘紧贴玻纤网,不得翘曲。
5.3.1.8抹面胶浆的配制时必须严格按照产品使用说明书进行,配制好的抹面胶浆应避免太阳直射,并应在规定时限内用完。配置好的抹面胶浆严禁二次加水搅拌。
5.3.1.9抹面层施工:
1） 在找平层施工完成3d～7d且施工质量验收合格以后,方可进行抹面层施工。
2） 在门窗洞口四角沿45°方向铺贴200mm×300mm玻纤网增强,采用护角线条时,护角线条应先用抹面胶浆粘贴在找平层外,外层玻纤网覆盖护角线条。
3） 根据墙面上不同标高的洞口、窗口、檐线等,裁好所用的玻纤网,长度宜为3000mm左右。
4） 在找平层表面抹第一道抹面胶浆,厚度2mm～3mm,随即压入玻纤网,铺贴要平整、无褶皱,静停24h,然后在其表面再薄抹第二道抹面胶浆,厚度为1mm～2mm,以面层凝固后漏出玻纤网暗格为宜,抹面胶浆总厚度为不小于7mm。
5） 玻纤网应自上而下铺设,顺茬搭接,玻纤网的上下、左右之间均应有搭接,其搭接宽度不应小于100mm。玻纤网不得外露,不得干搭接,铺贴要平整,无褶皱。
6） 抹面胶浆施工间歇应在一个楼层处,以方便后续施工的搭接。在连续墙面上如需停顿,抹面胶浆应形成台阶形坡茬,留茬间距不小于150mm。
7） 抹面胶浆施工完后,应检查平整度,垂直度及阴阳角方正,不符合要求的应使用抹面胶浆进行修补。严禁在次面层上抹普通水泥砂浆。
5.3.2石墨聚苯板外墙外保温系统
1施工要点
1.1基层墙体的处理:
a.清理混凝土墙面上残留的浮灰、脱模剂油污等杂物用火碱水洗刷干净。
b.剔除剪力墙接槎处劈裂的混凝土块、夹杂物等,并重新进行修补。
c.要求粘贴保温板的墙体表面平整度偏差不超过4mm,超差时对突出墙面处进行打磨,对凹进部位进行找补(需找补厚度超过6mm 时用1∶3水泥砂浆抹灰,需找补厚度小于6mm 时由保温施工单位用聚合物粘结砂浆实施找补);以确保整个墙面的平整度在4mm内,阴阳角方正、上下通顺。
1.2墙面弹线:施工前首先读懂图纸,确认基层结构墙体体型突变的具体部位,并做出标记。另外还应弹出首层散水标高线具体位置。
1.3配制胶浆工艺
a.施工使用的胶浆分为专用粘结剂及面层聚合物抹面胶浆。
b.施工时用手持式电动搅拌机搅拌,拌制的粘结剂重量比为粉:水=1:0.25,粉与水一次性放够搅拌;搅拌时间不少于5min,搅拌必须充分、均匀,稠度适中,并有一定黏度。
c.砂浆调制完毕后,须静置5min,使用前再次进行搅拌,拌制好的砂浆应在1.5～4h内用完。
1.4预粘板端翻包网格布
在挑檐、阳台等位置预先粘贴板边翻包网格布,将不小于250mm 宽的网格布中的100mm宽用专用粘结砂浆牢固粘贴在基面上(粘结砂浆厚度不得超过2mm),后期粘贴保温板时再将剩余网格布翻包过来
1.5粘贴保温板
A.本工程保温板粘贴时采用点框法施工粘贴保温板时,板缝应挤紧,相邻板应齐平,板间缝隙不得大于2mm,板间高差不得大于1mm,保温板之间的缝隙应用发泡聚氨脂填平表面。点框法的基本内容:沿保温板的长度方向用专用不锈钢带齿抹子涂抹配制好的胶粘剂,粘贴保温板,粘贴面积≥70%,达到规范满粘要求:用铁抹子首先沿保温板长边(注意:非侧面)涂抹配制好的胶粘剂,
