射线检测工艺卡

工程名称: 工程编号: ZJ -001
委托单位: 工艺卡号: ZJRT- /001
工件
工件名称
蒸汽管道对接焊口
工件编号
ZQ
工件材质
20#
工件规格
Φ219×8
坡口型式
V
焊接方法
GTAW+SMAW
热处理状态
/
检测
规范
及其它
源种类
X射线
设备编号
XXQ-2505
焦点尺寸
2×2mm
技术等级
AB
透照方式
双壁单影
透照厚度
16mm
透照次数
6次
检测部位
焊缝、 热影响区
检测时机
焊后
胶片型号
上海申贝
胶片规格
180 ×80( mm)
像质计型号
R′10系列
像质指数
13# 14#
增感方式
铅 箔
增感屏厚度
0.03+0.03mm
曝光参数
200 KV 5 mA 1 min 400 焦距( mm)
底片黑度
1.2-3.5
/ Ci / min / 焦距( mm)
/
显影温度
20℃
显影时间
5min
定影温度
20℃
定影时间
15min
验收标准
JB/T4730-94
检测比例
≤1%
冲洗方法
手工
一次透照有效长度
114.6mm
合格级别
Ⅱ级
药液配方
套药
散射线控制方式
采用后置铅板( 3mm)
防护措施
采用屏蔽及距离防护
透照方式示意图:

注意事项:

1、 现场应设置好安全区;

2、 高空作业应系好安全带;

3、 进入施工现场必须戴好安全帽;

4、 注意对散射线的防护及用电安全项:

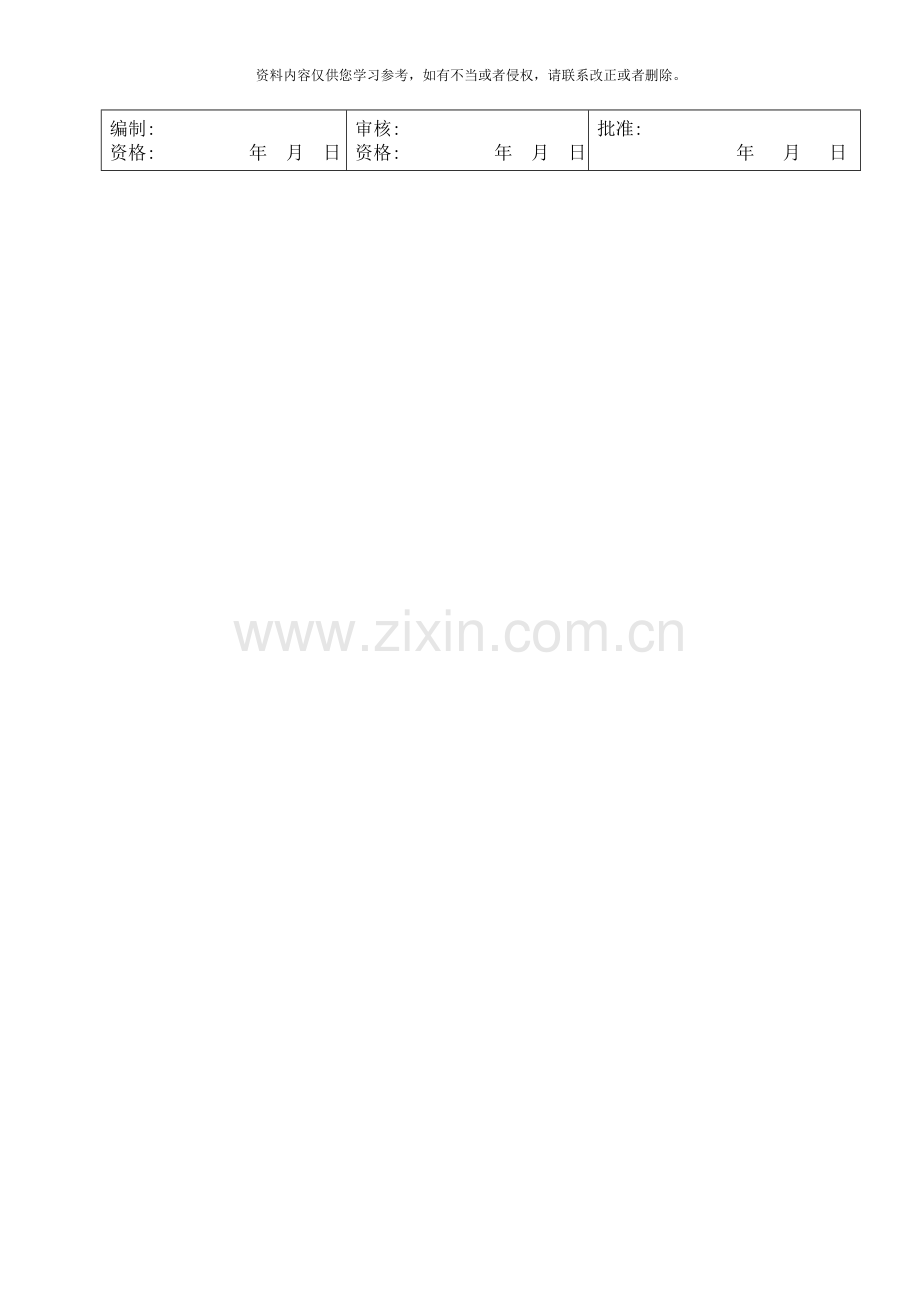

编制:
资格: 年 月 日
审核:
资格: 年 月 日
批准:
年 月 日

射线检测工艺卡

工程名称: 京博热电有限公司外网蒸汽管线 工程编号: ZJ -001
委托单位: 淄建工业设备安装公司 工艺卡号: ZJRT- /003
工件
工件名称
蒸汽管道对接焊口
工件编号
ZQ
工件材质
20#
工件规格
Φ89×4.5Φ76×4
坡口型式
V
焊接方法
GTAW+SMAW
热处理状态
/
检测
规范
及其它
源种类
X射线
设备编号
XXQ-2505
焦点尺寸
2×2mm
技术等级
AB
透照方式
双壁双影
透照厚度
9mm
透照次数
2次
检测部位
焊缝、 热影响区
检测时机
焊后
胶片型号
上海申贝
胶片规格
180 ×80( mm)
像质计型号
小径管专用
像质指数
13#
增感方式
铅 箔
增感屏厚度
0.03+0.03mm
曝光参数
230 KV 5 mA 0.8 min 600 焦距( mm)
底片黑度
1.2-3.5
/ Ci / min / 焦距( mm)
/
显影温度
20℃
显影时间
5min
定影温度
20℃
定影时间
15min
验收标准
JB/T4730-94
检测比例
≤1%
冲洗方法
手工
一次透照有效长度
≥焊缝周长的90%
合格级别
Ⅱ级
药液配方
套药
散射线控制方式
采用后置铅板( 3mm)
防护措施
采用屏蔽及距离防护
透照方式示意图:

注意事项:

1、 现场应设置好安全区;

2、 高空作业应系好安全带;

3、 进入施工现场必须戴好安全帽;

4、 注意对散射线的防护及用电安全项:
编制:
资格: 年 月 日
审核:
资格: 年 月 日
批准:
年 月 日
射线检测工艺卡

工程名称: 上湖村小区天然气管道安装工程 工程编号: ZJ -010
委托单位: 山东淄建集团工业设备安装分公司 工艺卡号: ZJRT- /011
工件
工件名称
天然气管道对接焊口
工件编号
TRQ
工件材质
20#
工件规格
Φ89×4Φ57×3.5
坡口型式
V
焊接方法
GTAW+SMAW
热处理状态
/
检测
规范
及其它
源种类
X射线
设备编号
XXQ-2505
焦点尺寸
2×2mm
技术等级
AB
透照方式
双壁双影
透照厚度
8mm
透照次数
2次
检测部位
焊缝、 热影响区
检测时机
焊后
胶片型号
上海申贝
胶片规格
180 ×80( mm)
像质计型号
小径管专用
像质指数
13#
增感方式
铅 箔
增感屏厚度
0.03+0.03mm
曝光参数
230 KV 5 mA 0.8 min 600 焦距( mm)
底片黑度
2.0-4.0
/ Ci / min / 焦距( mm)
/
显影温度
20℃
显影时间
5min
定影温度
20℃
定影时间
15min
验收标准
JB/T4730-94
检测比例
15%
冲洗方法
手工
一次透照有效长度
≥焊缝周长的90%
合格级别
Ⅱ级
药液配方
套药
散射线控制方式
采用后置铅板( 3mm)
防护措施
采用屏蔽及距离防护
透照方式示意图:

注意事项:

1、 现场应设置好安全区;

2、 高空作业应系好安全带;

3、 进入施工现场必须戴好安全帽;

4、 注意对散射线的防护及用电安全项:
编制:
资格: 年 月 日
审核:
资格: 年 月 日
批准:
年 月 日
射线检测原始记录

工程名称: 工程编号:
委托单位: 记录编号:
工件
工件名称

工件编号

工件材质

工件规格

坡口型式

焊接方法

热处理状态

检测规范
及其它
源种类

设备编号

焦点尺寸

技术等级

透照方式

透照厚度

胶片型号

胶片规格
× ( mm)
像质计型号

像质指数

增感方式

增感屏厚度
( mm)
曝光参数
KV mA min 焦距( mm)
底片黑度

Ci min 焦距( mm)

显影温度
℃
显影时间
min
定影温度
℃
定影时间
min
冲洗方法

药液配方

检测时机

检测部位

工艺卡号

验收标准

检测比例
%
合格级别
级
焊缝总长或焊口数

检测焊缝长
度或焊口数

实际检测
比例
%
一次返修焊缝长度或焊口数

二次返修焊缝长度或焊口数

超次返修焊缝长度或焊口数

缺陷及返修情况说明
检测结论
1. 本次检测工件返修共计 , 最高返修次数 次。
2. 返修部位原缺陷情况见射线检测底片评定记录表。
1. 本次检验
符合 标准
级要求。
2. 检测位置及底片情况祥见射线检测底片评定记录表及射线检测位置示意图( 另附) 。
初评:
资格: 年 月 日
复评:
资格: 年 月 日
小径管射线检测底片评定记录表

工程名称: 工程编号:
委托单位: 记录编号:
序号
底片
编号
焊工
代号
底片黑度
缺陷情况
评定级别
缺陷性质
缺陷位置

备注:

初评:
资格: 年 月 日
复评:
资格: 年 月 日
大口径管道射线检测底片评定记录表

工程名称: 工程编号:
委托单位: 记录编号:
序号
底片
编号
焊工
代号
底片黑度
缺陷情况
评定级别
缺陷性质
缺陷位置

备注:

初评:
资格: 年 月 日
复评:
资格: 年 月 日
焊缝射线检测底片评定记录表

工程名称: 工程编号:
委托单位: 记录编号:
序号
底片
编号
焊工
代号
底片黑度
缺陷情况
评定级别
缺陷性质
缺陷位置

初评:
资格: 年 月 日
复评:
资格: 年 月 日

射线检测工艺卡

工程名称: 京博热电有限公司外网蒸汽管线 工程编号: ZJ -001
委托单位: 淄建工业设备安装公司 工艺卡号: ZJRT- /002
工件
工件名称
蒸汽管道对接焊口
工件编号
ZQ
工件材质
20#
工件规格
Φ108×4
坡口型式
V
焊接方法
GTAW+SMAW
热处理状态
/
检测
规范
及其它
源种类
X射线
设备编号
XXQ-2505
焦点尺寸
2×2mm
技术等级
AB
透照方式
双壁单影
透照厚度
8mm
透照次数
5次
检测部位
焊缝、 热影响区
检测时机
焊后
胶片型号
上海申贝
胶片规格
180 ×80( mm)
像质计型号
R′10系列
像质指数
14#
增感方式
铅 箔
增感屏厚度
0.03+0.03mm
曝光参数
200 KV 5 mA 0.5 min 300 焦距( mm)
底片黑度
1.2-3.5
/ Ci / min / 焦距( mm)
/
显影温度
20℃
显影时间
5min
定影温度
20℃
定影时间
15min
验收标准
JB/T4730-94
检测比例
≤1%
冲洗方法
手工
一次透照有效长度
8.4mm
合格级别
Ⅱ级
药液配方
套药
散射线控制方式
采用后置铅板( 3mm)
防护措施
采用屏蔽及距离防护
透照方式示意图:

注意事项:

1、 现场应设置好安全区;

2、 高空作业应系好安全带;

3、 进入施工现场必须戴好安全帽;

4、 注意对散射线的防护及用电安全项:
编制:
资格: 年 月 日
审核:
资格: 年 月 日
批准:
年 月 日
