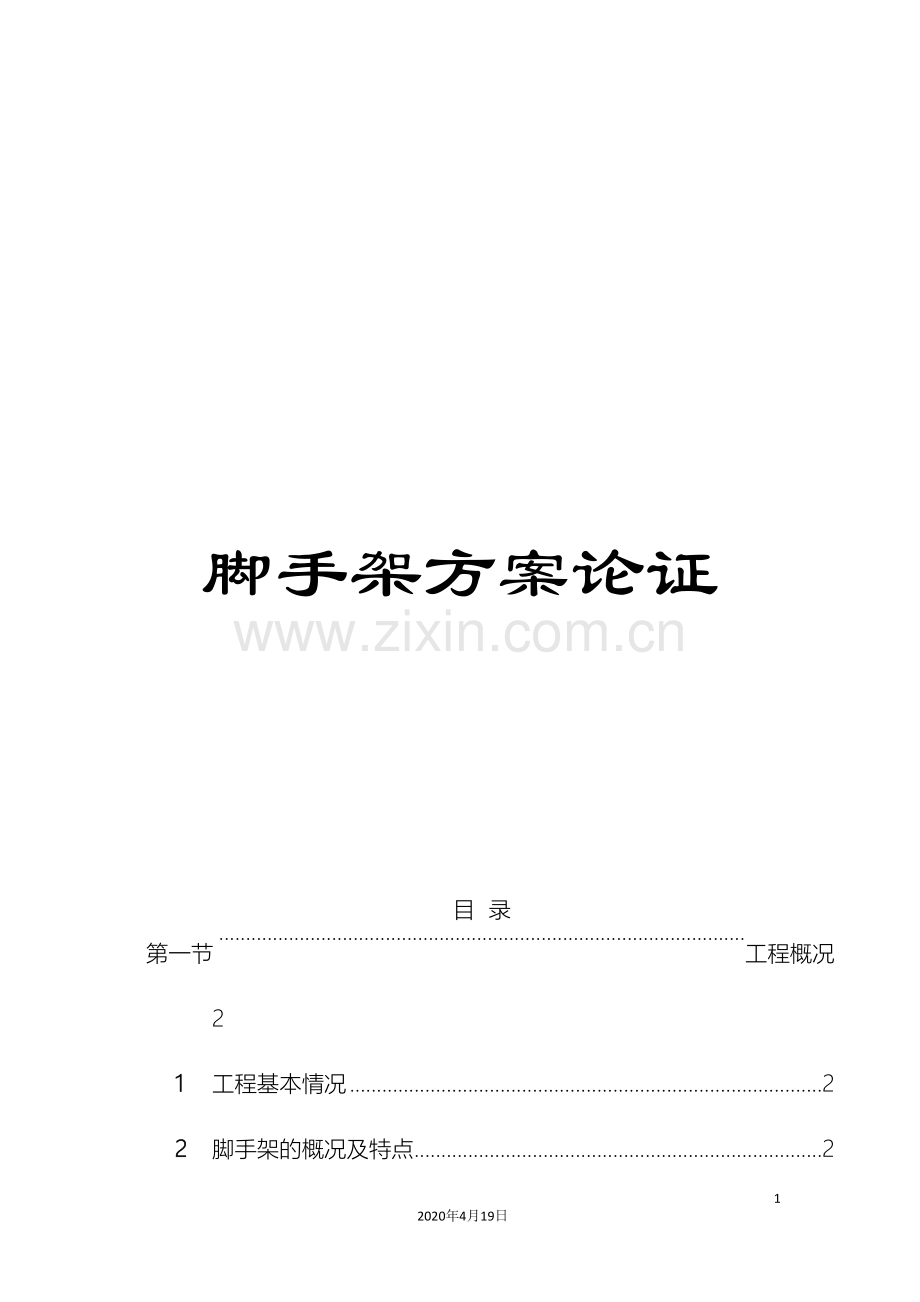

脚手架方案论证
90
2020年4月19日
文档仅供参考
目 录
第一节 工程概况 2
1 工程基本情况 2
2 脚手架的概况及特点 2
3 脚手架特点 2
4 施工要求 3
5 技术保证措施 4
第二节 编制依据 4
1 施工组织设计及施工方案 4
2 计算依据 4
3 施工图纸 4
4 本工程使用主要规范、图集 4
第三节 施工计划 5
1 施工进度计划(外架体分四段搭设) 5
2 材料计划 5
3 脚手架材料的选用 5
4 施工准备 6
第四节 施工工艺技术 7
1 架体的选型 7
2 工艺要求 8
3 脚手架的检查与验收 17
4 脚手架的拆除 21
第五节 施工安全保证措施 22
1 组织保障 22
2 技术措施 22
3 应急预案 25
4 脚手架监测监控 28
第六节 劳动力计划 29
1 专职安全生产管理人员配置 29
2 特种作业人员配置 29
第七节 计算书及相关节点图 29
1 悬挑脚手架、落地脚手架、卸料平台计算书及附图 29
第一节 工程概况
1 工程基本情况
工程名称
天津八里洲碧桂园一期九标段
工程地点
天津市津南区八里洲镇八里台
建筑面积
81207.91m2
建筑高度
72m
基础形式
桩桩筏板基础
主体结构
框架剪力墙结构
抗震等级
三级
抗震设防烈度
7度
地上层数
25
地下层数
1
标准层层高
2.9m
各责任主体名称
建设单位
天津八里洲碧桂园房地产开发有限公司
设计单位
广东博意建筑设计院有限公司
监理单位
河南宏业建设管理有限公司
施工单位
黑龙江省第一建筑工程公司
项目经理
胡晓江
总监理工程师
刘志强
技术负责人
董红刚
专业监理工程师
李天和
2 脚手架的概况及特点
2.1 脚手架概况
工程分车库及高层,所有外架只作结构施工围护架,采用单立杆双排落地脚手架与单立杆双排悬挑架相结合,脚手架具体情况如下表:(分段悬挑见附图)
脚手架
名称
部位
架体类型
架体高度
架体最大高度
架体尺寸
连墙件
架体
周长
立杆
横距
立杆
纵距
步距
车库
地下室
双排落地
6.5m
6.5m
0.9m
1.5m
1.5m
三步三跨
4.5 m×4.5m
1200 m
6栋高层
地下室
1层
双排落地
9.4m
9.4m
0.9m
1.5m
1.5m
三步三跨
4.5m× 4.5m
100 m
2层以上
双排悬挑
17.4m
17.4m
0.9m
1.5m
1.45m
二步三跨
2.9m× 4.5m
100 m
2.2 脚手架平面图(见附图)
3 脚手架特点
1、脚手架搭设及拆除工程量大,整个架体立面面积为4 m2。
2、高层架体搭设高较高,高层二层以上采取钢梁分段悬挑局部卸荷措施。钢梁设置在2、8、14、20层,首层及地下室采用落地式双排脚手架作为施工临时维护,保证架体稳定性及承载力要求,整个架体每两层设一道水平安全防护网,外立面采用密目网进行全封闭防护。脚手架以18#工字钢和Φ48×3.5的钢管脚手架为主,脚手板以5×20cm的木脚手板为主。脚手架搭设高度72m,纵距La=1.5m,排距Lb=0.9m,步距h=1.5m。悬挑钢梁外挑长度1.25m,内立杆离墙面距离0.25m,外立杆距工字钢悬挑前端0.1m,并在钢梁上表面焊二根长150mm的Φ25的短钢筋,内外立杆插入其内。工字钢在结构楼面的搁置长度为3.25m,局部工字钢在结构楼面的搁置长度为1.75m,锚环采用Φ20圆钢制成形,锚环外露高度大于工字钢截面高度,便于穿入工字钢。第一个锚环埋置在结构边梁上,第二个锚环埋置在距工字钢搁置后端0.1m处。
4 施工要求
1、立杆:
立杆的排距0.9 m,立杆的纵向间距1.5 m,外侧立杆距结构外沿1.15m,内侧立杆距结构边0.25m,立于焊接在刚梁上的Φ25的短钢筋上。
2、大横杆:
大横杆步距1.45m,设置于立杆内侧,用直角扣件与立杆扣紧,其长度不宜小于3跨,同一步大横杆四周要交圈。大横杆采用对接扣件连接,其接头交错布置。相临接头水平距离不小于50cm。
3、悬挑钢梁:
采用悬挑钢梁主选4.5m和3m的18#工字钢,间距为1.5m,工字钢梁外挑长度1.25m,工字钢在结构楼面的搁置长度为3.25m或1.75m,锚环采用Φ20圆钢制成形,锚环外露高度大于工字钢截面高度,便于穿入工字钢,然后用Φ20的钢筋与锚环焊接牢固,将钢梁固定。第一个锚环埋置在结构边梁上,第二个锚环埋置在距工字钢搁置后端0.1m处。(钢梁布置见附图1、2)
4、剪刀撑:外脚手架在外侧立面按楼层逐层设置剪刀撑。
剪刀撑斜杆的接长宜采用搭接,搭接长度≥1000mm,并用不少于3个旋转扣件固定,端部扣件盖板的边缘至杆端的距离≥100mm。
5、连墙件:
采用钢管钢性连墙件,宜靠近主节点设置,偏离主节点的距离不应大于300mm。
应从底层第一步纵向水平杆处开始设置,当该处设置有困难时,应采用其它可靠措施固定。
连墙件采用钢管与预埋短钢管用卡扣卡牢,刚性连接。保证架体和建筑物之间连接牢固,不摇晃、不倒塌,连接杆应水平设置。
6、脚手板的铺设:
作业层脚手板应满铺、铺稳,离开墙面150mm。脚手板应设置在小横杆上,对接平铺,接头处必须设两根横向水平杆,脚手板外伸长150mm,其板长两端均应与支承杆可靠地固定。
5 技术保证措施
由技术负责人、专职安全员组织技术人员、施工作业人员熟悉施工图纸,了解周边情况,召开会议进行方案研讨及施工方案交底。组织技术人员编制施工方案,编写技术交底。
第二节 编制依据
1 施工组织设计及施工方案
1) 工程施工合同。
2) 工程施工组织设计。
2 计算依据
1) 品茗安全计算软件( )
3 施工图纸
工程施工图纸(甲方提供的现有各地块施工图纸)。
4 本工程使用主要规范、图集
4.1 主要标准
序号
规 范 及 规 程 名 称
编 号
1
《钢结构设计规范》
GB50017-
2
《建筑结构荷载规范》
GB50009-
3
《建筑施工扣件式钢管脚手架安全技术规范》
JGJ130-
4
《建筑施工高处作业安全技术规范》
JGJ80-91
5
《建筑施工安全检查标准》
(JGJ59- )
4.2 主要法规及规范性文件
序号
类别
法规名称
编号
1
国家
《中华人民共和国建筑法》
主席令第91号
2
国家
《中华人民共和国安全生产法》
主席令第70号
3
国家
《中华人民共和国环境保护法》
主席令第22号
4
国家
《建设工程施工现场管理规定》
建设部令15号
5
国家
《建设工程安全生产管理条例》
国务院令第393号
6
国家
《安全生产许可证管理条例》
国务院令第397号
7
地方
《天津市建筑工程施工安全管理规定》
津政令第71号
8
地方
《天津市建设工程施工现场文明施工管理标准》
建质安[ ]1511号
第三节 施工计划
1 施工进度计划(外架体分四段搭设)
根据本工程施工组织设计及总施工进度计划要求如下:
序号
项目
第一段搭设
(2~7层)
第二搭设段
(8~13层)
第三搭设段
(14~19层)
第四搭设段
(20~25层)
1
高层
11.8.15~11.9.19
11.9.20~11.10.26
11.10.27~11.11.30
12.2.20~12.5.10
2 材料计划
序号
施工部位
材料名称
规格
单位
数量
1
高层
工字钢
18#
m
4000
2
钢管
¢48*3.5
m
30000
3
扣件
个
15000
4
安全网
1.5m×6m
张
1400
5
跳板
50×250mm
m3
40
6
大眼网
1.2m×6m
张
600
7
安全网
1.5m×6m
张
1200
8
跳板
50×250mm
m3
40
9
大眼网
1.2m×6m
张
400
10
钢丝绳
¢17
m
3600
3 脚手架材料的选用
3.1 脚手架钢管的选用
1)钢管应采用外径为¢48*3.5mm,最小壁厚为3.0mm,每根钢管的最大重量不得大于25Kg。
2)应有产品质量合格证,质量检验报告。
3)钢管的表面应平直光滑,无裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道。钢管严禁打孔。
4)钢管两端应平整,偏差不得大于1.7mm。
3.2 扣件的选用
新扣件有生产许可证、法定检测单位的测试报告和产品质量合格证。
旧扣件使用前进行质量检查,有裂缝、变形的严禁使用,出现滑丝的螺栓必须更换。
新、旧扣件均进行防锈处理
支架采用旋转扣件、直角扣件、对接扣件,在螺栓拧紧扭矩达65N.m时,不得发生破坏。
3.3 工字钢及锚环的选用
3m、4.5m、6m18#工字钢必须选用有产品质量合格证的产品。锚环选用合格的Φ20的圆钢制作。
3.4 木跳板的选用
木跳板的规格主要为:50mmх250mm。
主要选用针叶材,细密、直纹、无节和无其它缺陷。
3.5 安全网的选用
宽度不小于1.5m,长度不大于6m,网眼不得大于1cm,必须使用维纶材料,严禁使用损坏或腐朽的安全网和丙纶网。
3.6 大眼网选用
大眼网选用1.2*6m,
4 施工准备
4.1 技术准备
1) 组织有关技术、安全人员根据施工图纸进行对架子班组进行搭设交底。
2) 组织专项交底会,对施工队进行技术交底。
4.2 机械设备准备
塔吊4台、电焊机4台、倒链8个等
4.3 劳动力准备
技术负责人、专职安全员组织技术人员、施工作业人员熟悉施工图纸,了解周边情况,召开会议进行方案研讨及施工方案交底。
人员准备:计划不少于40名架子工,要求对参与高处施工人员(架子工)必须经专业安全技术培训,考试合格,持特种作业操作证上岗作业。
第四节 施工工艺技术
1 架体的选型
1.1 车库、高层地下室及1层搭设方案
架体立杆间距b=1.5m,大横杆步距h=1.5m,小横杆间距a=1.8m。搭设高度6∽10m不等。
部位
连墙件设置
立杆横距lb(m)
步距h(m)
立杆纵距la(m)
搭设高度(m)
地下室
高层首层
二步三跨
0.9
1.5
1.5
10m
平面详见方案附图。
单立杆双排落地式脚手架剖面如下所示:
1.2 高层二层至顶层搭设方案
架体立杆间距b=1.5m,大横杆步距h=1.45m,小横杆间距a=1.8m。搭设高度17.4m。
部位
连墙件设置
立杆横距lb(m)
步距h(m)
立杆纵距la(m)
搭设高度(m)
高层二层至顶层
二步三跨
0.9
1.45
1.5
每段最大搭设高度17.4m
平面详见方案附图。
单立杆双排悬挑脚手架剖面如下所示:
2 工艺要求
2.1 搭设顺序
悬挑架:
型钢悬挑梁、预埋件制作→预埋件安装→砼浇筑→穿型钢→拉线调整刚梁→固定型钢→立两头立杆扣扫地杆、小横杆、大横杆(或临时大、小横杆)→立抛撑→树中间立杆→小横杆、大横杆、防护栏杆→以此类推、形成一步闭合架体→铺脚手板(隔离防坠)→搭第二步架→拉连墙件→转角处设置“之”剪刀撑、立杆外侧剪刀撑→挂密目安全网、铺脚手板→接立杆→搭第三步架→…→拉钢丝绳。
落地架:
基层处理→脚手架基础→摆放扫地杆→逐根树立杆并与扫地杆扣紧→安装扫地小横杆与立杆和扫地杆扣紧→装第一步大横杆与立杆扣紧→安装第一步小横杆→安第二步大横杆、小横杆→加临时斜支撑,上端与第二步大横杆扣紧(在与结构连接后拆除)→安第三、四步大横杆、小横杆→与结构连结→接立杆加剪刀撑→铺脚手板→绑扎防护栏及挡脚板→撑防护网
2.2 脚手架基础
落地式脚手架基础如下图所示:
悬挑架脚手架基础如下图所示:
2.3 脚手架的扫地杆
扫地杆是立杆下端绑扎的纵向和横向的水平杆,离下脚面200mm。扫地杆是必须用扣件扣牢,它的功能是约束立杆底脚所发生的位移和用来避免或减少脚手架的不均匀沉降。
扫地杆接头处理原则:
2.4 架体与建筑物的拉结
1)标准层层高2.9 m可直接在楼层上进行拉接。
2)连墙点的位置在与立杆和大横杆相交的接点处,离节点的间距不大于300mm。连墙杆必须从底部第一根大横杆处开始设置,沿整片脚手架均匀布置。在脚手架周边的端头(包括顶端)以及转角处,要加密连墙杆。刚性连墙杆采用如下做法:
a、现浇混凝土的梁板上预埋竖向短钢管,然后用连接短钢管一端与预埋竖向短钢管用直角扣件连接,另一端用直角扣件与立杆连接。如在剪力墙或窗洞口处无法预留钢管时,连墙件做法详见附图08。
b、施工过程中当个别连墙杆被拆除后在相当一段时期内难于补上时,采取在附近添设一个临时的连墙杆,限制施工荷载或加强横向刚度等。
2.5 脚手架板的铺设
首层隔离层和施工操作层沿纵向满铺脚手板,作到严密、牢固、铺平、铺稳,不得超过50mm的间隙。架子上不准留单块脚手板。
脚手板在纵向的接头可对接铺设和搭接铺设二种(如图)。
搭接铺设的脚手架板,在每块脚手架板两端下面均要有小横杆,杆离板端的距离不大于150mm,小横杆应放正、绑牢。
搭接铺设的脚手板,要求两块脚手板端头的搭接长度应不小于200mm,接头处必须在小横杆上,脚手板与小横杆之间的不平处允许用木块垫实并绑牢,不许垫砖块等易碎物体。
2.6 外脚手架的防护
在铺设脚手板的作业层脚手架外立杆的内侧绑两道牢固的护身栏杆和挡脚板。两道护身栏杆离脚手架的高度分别为1.2m和0.6m,紧贴外立杆内侧安设两道水平钢管。挡脚板宽度在180mm左右。架体须超过施工操作层1.8m高,中间须加防护栏杆。
架体搭设高度满挂绿色密目式安全网;使用的密目式安全网须是建设部认证产品。为保证密目式安全网的稳定性,在满挂安全网时,纵横双向间距750mm处用塑料打包带固定,使安全网固定点密集,并增强观感。
由于是高层脚手架,每隔4步架须满铺脚手板,防止物体坠落,顶层应满铺脚手板,以保证脚手架的顶端有足够的横向水平刚度。
当风力大于六级时,工人不得在架子上进行施工操作。
2.7 剪刀撑
外脚手架在外侧立面按楼层逐层设置剪刀撑。剪刀撑斜杆的接长宜采用搭接,搭接长度≥1000mm,并用不少于3个旋转扣件固定,端部扣件盖板的边缘至杆端的距离≥100mm。
2.8 封顶要求
为了保证施工时的安全,并要设置两道护身栏和一道挡脚板,挂安全立网。房屋外立杆的高度要超出女儿墙顶1.2米,最上一排连墙杆上部的自由高度不大于4.5m。
2.9 安全通道
结构施工自二层起,凡人员进出的通道口,均应搭设安全防护棚,平面位置见附图01、02:
2.10 卸料平台
搭设位置及数量:见附图01、02。
构造及形式见下图:受料平台为活动,一层使用完后,可用塔吊吊至上一层。加工尺寸见附图。允许堆载值为:1000kg(必须挂牌明示)。
安全:受料平台的三面均设置防护栏杆,当需要吊运长度超过受料平台长的材料时,其端部护栏做成格栅门,需要时打开。在使用期间加强检查,确保使用安全。
受料平台的计算附后。
3 脚手架的检查与验收
3.1 构配件检查与验收
新钢管的检查符合下列规定:
1)有产品质量合格证;采用Φ48mm,壁厚3.5mm;横向水平杆长度1200mm,其它杆分别为6m及4.5m,另外进少量3m长的短钢管,用于脚手的顶端,每根钢管最大质量不大于25kg。
2)有质量检验报告,钢管材质检验方法符合现行国家标准《金属拉伸试验方法》(GB/T228)的有关规定;
3)钢管表面平直光滑,不有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道;
4)钢管外径、壁厚、端面等的偏差,分别符合本方案表3.1的规定;
5)钢管必须涂有防锈漆。
旧钢管的检查符合下列规定:
1、表面锈蚀深度符合本方案表3.1序号3的规定。检查时,在锈蚀严重的钢管中抽取三根,在每根锈蚀严重的部位横向截断取样检查,当锈蚀深度超过规定值时不得使用;
2、钢管弯曲变形符合本方案表3.1序号4的规定。
扣件的验收符合下列规定:
l、新扣件有生产许可证、法定检测单位的测试报告和产品质量合格证。当对扣件质量有怀疑时,按现行国家标准《钢管脚手架扣件》(GB 15831)的规定抽样检测;
2、旧扣件使用前进行质量检查,有裂缝、变形的严禁使用,出现滑丝的螺栓必须更换;
脚手板的检查符合下列规定:
木脚手板的宽度不宜小于200mm,厚度不小于50mm;腐朽的脚手板不得使用;
表3.1
序号
项目
允许差△(mm)
示意图
检查工具
1
焊接钢管尺寸(mm)
外径 48
壁厚 3.5
-0.3
-0.3
游标卡尺
2
钢管两端面切斜偏差
1.70
塞尺、拐角尺
3
钢管外表面锈蚀深度
≤0.50
游标卡尺
4
钢管弯曲
a.各种杆件钢管的端部弯曲
l≤1.5m
≤5
钢板尺
b.立杆钢管弯曲
3m<l≤4m
4m<l≤6.5m
≤12
≤20
c.水平杆、斜杆的钢管弯曲
l≤6.5m
≤30
安全网:必须是经过有关部门认证的生产厂家的产品。
3.2 搭设质量检查与验收
脚手架及其地基基础在下列阶段进行检查与验收:
1)基础完工后及脚手架搭设前;并填写脚手架基础验收记录;
2)作业层上施加荷载前;
3)每搭设完10~13m高度后,每三层验收一次,并填写分段验收记录;
4)达到设计高度后;
5)遇有六级大风与大雨后;寒冷地区开冻后;
6)停用超过一个月。
进行脚手架检查、验收时根据下列技术文件:
l)脚手架方案;
2)施工组织设计及变更文件;
3)技术交底文件。
脚手架使用中,定期检查下列项目:
l)杆件的设置和连接,连墙件、支撑、门洞桁架等的构造是否符合要求;
2)地基是否积水,底座是否松动,立杆是否悬空;
3)扣件螺栓是否松动。
4)安全防护措施是否符合要求;
5)是否超载。
脚手架搭设的技术要求、允许偏差与检验方法,符合下表的规定。
项次
项目
技术要求
容许
偏差
示意图
检查方法及工具
1
立杆垂直度
最后验收垂直度20-80m
H/200
±100mm
用经纬仪或吊线和卷尺
搭设中检查垂直度偏差的高度
不同设计高度H时允许偏差
50m
40m
20m
H=2m
H=10m
H=20m
H=30m
H=40m
±7
±20
±40
±60
±80
±7
±25
±50
±75
±7
±50
±100
2
间距
步距偏差
±20
钢板尺
柱距偏差
±50
排距偏差
±20
3
纵向平杆高差
一根杆的两端
±20
水平仪或水平尺
同跨内、外纵向水平杆高差
±10
4
双排脚手架横向水平杆外伸长度偏差
外伸500mm
-50
钢卷尺
5
扣件安装
主接点处各扣件距主接点的距离
a≤150
钢板尺
同步立柱上两个相邻对接扣件的高差
a≥500
钢卷尺
6
立柱上的对接扣件距主接点的距离
a≤h/3
纵向水平杆上的对接扣件距主接点的距离
a≤L/3
7
扣件螺栓拧紧力矩值
40—65N.m
扭力扳手
8
剪刀撑斜杆与地面的倾角
45--60°
角尺
9
脚手板外伸长 度
对接
a=130-150
l≦300
卷尺
搭接
a ≥100mm
l≥200mm
卷尺
4 脚手架的拆除
4.1 拆除工艺流程:拆护栏→拆脚手板→拆小横杆→拆大横杆→拆剪刀撑→拆立杆→拉杆传递至地
面→清除扣件→按规格堆码。
4.2 拆除脚手架前的准确备工作必须符合下列规定:
全面检查脚手架的扣件连接、连墙件、支撑体系等是否符合构造要求;
根据检查结果补充完善施工组织设计中的拆除顺序和措施,经主管部门批准后方可实施;
清除脚手架上杂物及地面障碍物。
4.3 拆除脚手架时,必须符合下列规定:
拆除作业必须由上而下逐层进行,严禁上下同时作业;
连墙件必须随脚手架逐层拆除,严禁先将连墙件整层或数层拆除后再拆脚手架;分段拆除高差不应大于2步,如高差大于2步,应增设连墙件加固;
当脚手架拆至下部最后一根长立杆的高度(约6.5m)时,必须先在适当位置搭设临时抛撑加固后,再拆除连墙件;
当脚手架采取分段、分立面拆除时,对不拆除的脚手架两端,先加设连墙件及横向斜杆加固。
4.4 卸料时必须符合下列规定:
各构配件严禁抛至地面;
运至地面的构配件应及时检查、整修与保养,并按品种、规格随时码堆存放。
第五节 施工安全保证措施
1 组织保障
人员
职责范围
组长
胡晓江
全面负责施工现场安全管理工作
副组长
李建国、周幼明
主管安全管理工作
项目工长
王刚
负责现场施工指挥
项目技术
董红刚
负责技术交底
安全员
陈振文
负责现场安全检查工作
架子工班长
施工班组
负责现场具体施工
2 技术措施
1、脚手架搭设人员必须是经过考核合格的专业架子工。上岗人员要定期体检持证上岗。操作时必须戴安全帽、安全带、穿防滑鞋等。
2、脚手架应按下列阶段进行质量检查,发现问题及时校正。
A 安装阶段:脚手架搭设前;作业层上施加荷载前;每搭设10m高度后;达到设计高度后,脚手架的搭设质量必须验收合格后才能投入使用。
B 使用阶段:在六级大风与大雨、雪后;寒冷地区开冻后;停用超过一个月,复工使用前;
3、在脚手架上进行电、气焊作业时,必须有防火措施和专人看管。
4、各杆件端头伸出扣件扣板边缘的长度不小于100mm。
5、钢管有严重锈蚀、压扁或裂纹的不得使用。禁止使用有脆裂、变形、滑丝等现象的扣件。
6、搭设及拆除过程中划出工作标志区,禁止行人进入,统一指挥,动作协调,严禁在无人指挥下作业。在架子上的作业人员不得随意拆动脚手架的所有接点和脚手板,以及扣件绑扎扣等所有架子部件。
7、拆除时,当解开与另一人有关扣件时必须先告诉对方,并得到允许。
8、搭设过程中安全员、工长必须进行检查、验收、签证。合格后方可使用。脚手架验收合格后任何人不得擅自拆改,如需做局部拆改时,需经技术部和安全部同意后由架子工来操作。
9、严禁在未经项目部允许的情况下拆除脚手架任何部件。
10、安全员、工长定期检查脚手架,发现问题和隐患,及时进行解决。
11、拆除前必须观察施工现场环境,躲避障碍物。
12、拆架时严禁碰撞脚手架附近电源线,防止触电。
13、每天拆架下班时,不应留有隐患部位。
14、所有脚手板,应自外向里竖立搬运,以防脚手板和垃圾物从高处坠落伤人。
15、拆除架子而使用电焊气割时,派专职人员作好防火工作,防止火星和切割物溅落。要保证脚手架的整体性,不得与井架、升降机一并拉结,不得截断架体。
16、脚手架应用-40×4扁钢作接地,接地电阻不宜大于4Ω。设置位置、方法见附图01、02。
17、脚手架搭设允许误差:
搭设的技术要求、允许偏差见下表:脚手架的技术要求与容许偏差表:
项次
项目
技术要求
容许偏差(mm)
1
地基基础
表面
坚实平整
排水
不积水
垫板
不晃动
2
立杆垂直度
H/300
±100
3
间距
步距
±20
柱距
±50
排距
±20
4
纵向平杆高差
一根杆两端
±20
同跨内、外纵向水平杆高差
±10
5
双排脚手架横向平杆高差
外伸500mm
≤50
6
脚手板外伸长度
对接
100<a≤150
搭接
a≥100
注: a为板端部与其底部的小横杆的距离。
18、安全防护构造
1)水平防护
脚手架水平防护有两种方式,硬防护和安全网结合防护。安全网防护沿竖向每层均设置。
2)立面防护
立面采用密目网全封闭防护,密目网必须有准入证和合格证。挂在架体内侧,与架体绑扎牢固。
3)操作层防护
为便于施工操作,在操作层设置一道水平操作平台,采用钢跳板铺设,立面设置300mm高的挡脚板。
19、安全文明施工措施
1)进入施工现场的人员必须戴好安全帽,高空作业系好安全带,穿好防滑鞋等,现场严禁吸烟。
2)进入施工现场人员要爱护场内的各种绿化设施和标识牌,不得随意拆除和移动标识牌。
3)严禁酗酒人员上架作业,施工操作时要求精力集中,禁止开玩笑和打闹。
4)脚手架搭设人员必须是经考试合格的专业架子工,上岗人员定期体检,体检合格者方可发放上岗证,凡患有不适宜高空作业病患的人员,一律不准上脚手架操作。
5)上架子作业人员上下均应走人行梯道,不准攀爬架子。
护身栏、脚手板、挡脚板、密目安全网等影响作业班组支模时,如需拆改,应由架子工来完成,其它人不得任意拆改变动。
6)不准利用脚手架吊运重物;作业人员不准攀爬架子上下作业面;不准推车在架子上跑动;塔吊起吊重物时不能碰撞和拖动脚手架。不得将模板支撑、缆风绳、泵送混凝土的输送管等固定在脚手架上,严禁任意悬挂起重设备。
7)施工人员严禁凌空投掷杆件、物料、扣件或其它物品。材料、工具用滑轮和绳索运输不得乱扔。
8)使用的工具要放在工具袋内,防止掉落伤人,登高要穿防滑鞋,袖口及裤口要扎紧。
9)脚手架堆放场地要做到整洁、摆放合理、专人保管,并建立严格领退料手续。
10)施工人员做到活完料净脚下清,确保脚手架施工材料不浪费。
运至地面的材料应按指定的地点随拆随运,分类堆放,当天拆当天清,拆下的扣件和铁丝要集中回收处理。应随时整理、检查,按品种、分规格堆放整齐,妥善保管。
11)六级以上大风、大雪、大雾、大雨天气停止脚手架作业。在冬季、雨季要经常检查脚手板、斜道板、跳板上有无积雪、积水等物。如有则应随时清扫,并要采取防滑措施,并注意平时的清理与打扫。
3 应急预案
1、应急预案的方针与原则:
坚持“安全第一,预防为主”、“保护人员安全优先”的方针,贯彻“常备不懈、统一指挥”高效协调的原则,为给员工在施工场区创造更好的安全施工环境。应保证各种应急资源处于良好的备战状态,指导应急行动按计划有序地进行。防止因应急行动组织不力或现场救援工作的无序和混乱而延误事故的应急救援,有效地避免或降低人员的伤亡和财产损失,救助实现应急行动的快速、有序、高效,充分体现应急救援的“应急精神”。
2、 应急策划:
2.1 应急预案工作流程图:
针对悬挑架特制订本项目发生紧急情况或事故的应急措施,开展应急知识教育和应急演练,提高现场操作人员应急能力,减少突发事件造成的损失和不良影响,其应急准备和响应工作程序如下图:
2、突发事件及风险预防措施:
本脚手架方案施工前组织专家论证评审签字,报监理审批同意后方可执行。
认真经过审核审定本脚手架设计计算,是否符合规范要求。
3、应急准备
3.1 机构与职责
一旦发生施工安全事故,公司领导及有关部门负责人必须立即赶赴现场,组织指挥抢险,成立现场抢险领导小组。
组 长:胡晓江
副组长:李建国、周幼明
组 员:董红刚、王刚、陈振文、鲁加太、何雁、付木明、曾宝才。
应急组织的分工职责
组长职责:
决定是否存在或可能存在重大紧急事故,要求应急服务机构提供帮助并实施场外应急计划,在不受事故影响的地方进行直接控制。
复查和评估事故可能发展的方向,确定其可能的发展过程。
指导设施的部分停工,并与领导小组的有关人员配合指挥现场人员撤离,确保任何伤害者都能得到足够的重视。
与现场外应急机构取得联系,及时对紧急情况的记录作出安排。
在场内实行交通管制,协助场外应急机构开展服务工作。
在紧急状态结束后,控制受影响地点的恢复,并组织人员参加事故的分析和处理。
副组长职责:
⑴、评估事故的规模和发展趋势,建立应急步骤,确保员工的安全和减少设施和财产损失。
⑵、如有必要,在救援服务机构来之前直接参与救护工作。
⑶、安排寻找受伤者及安排重伤人员撤离现场到安全地带集中。
⑷、设立与应急救援中心的通讯联络,为应急服务机构提供建议和信息。
⑸、协助组长组织指挥,协调救援工作,组长不在现场时,可代替组长的职责。
组员职责:
在组长或副组长的指挥下,负责现场的维护,抢救,警戒等工作,具体落实执行组长或副组长下达的救援方法、措施的指令等。
3.2 应急资源:
应急资源的设备是应急救援工作的重要保障,项目部根据潜在事件性质和后果分析,配备应急救援所需的救援手段、救援设备、交通工具,医疗设备药品,生活保障物资等如下表列数。
主要应急救援物资设备表
序号
材料设备名称
单位
数量
现在何处
1
小 车
台
1
现场
2
灭 火 器
个
20
现场
3
药 箱 及 药 品
个/批
1
现场
4
对 讲 机
部
8
现场
5
担 架
副
2
现场
3.3 教育训练
在工程进行施工前一周,由组长组织救援小组人员进行抢险知识教育,及应急预案演练,全面提高应急救援能力。
3.4 互相协议:
项目部事先与地方医院建立正式互相协议,以便在事故发生时得到外部救援力量和资源的援助。
3.5 应急响应
出现事故时,在现场的任何人员都必须立即向组长报告,汇报内容包括事故的地点、事故的程度、迅速判断的事故可能发展的趋势、伤亡情况等,及时抢救伤员、在现场警戒、观察事故发展的动态并及时将现场的信息向组长报告。
组长接到事故发生后,立即赶赴现场并组织、调动救援的人力、物力赶赴现场展开救援工作,并立即向公司救援领导负责人汇报事故情况及需要公司支援的人力、物力。事故的各情况由公司向外向上汇报。
4 脚手架监测监控
搭设过程中,荷载每增加一层观测一次,发现脚手架有变形等情况适时对脚手架架体的垂直、沉降、变形、连墙件是否牢固、扣件有无松动等进行观测,投入使用后特别是架体经历大雨、大风、冰雪过后要增加观测次数,确保架体偏差控制在允许偏差范围内。发现问题及时处理纠偏。观测点设置位置、做法见附图01、02。
序号
沉降观测点数量
位移观测点数量
备注
高层
2个
2个
第六节 劳动力计划
1 专职安全生产管理人员配置
人员
职责范围
组长
胡晓江
全面负责施工现场安全管理工作
副组长
李建国、周幼明
主管安全管理工作
项目工长
王刚
负责现场施工指挥
项目技术
董红刚
负责技术交底
安全员
陈振文
负责现场安全检查工作
架子工班长
施工班组
负责现场具体施工
2 特种作业人员配置
序号
工种
每组人数
组数
小计人数
备注
1
架子工
20
2
40
安拆架子
2
电焊工
2
2
4
配合施工
3
专职安全员
2
1
2
现场施工安全
第七节 计算书及相关节点图
1 悬挑脚手架、落地脚手架、卸料平台计算书及附图
普通型钢悬挑脚手架计算书
型钢悬挑扣件式钢管脚手架的计算依据《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130- )、《建筑结构荷载规范》(GB 50009- )、《钢结构设计规范》(GB 50017- )、《建筑施工安全检查评分标准》(JGJ59-99)、《建筑施工高处作业安全技术规范》(JGJ80-91) 以及本工程的施工图纸。
各搭设段起始标高、搭设高度如下表:
项目
第一段搭设
第二搭设段
第三搭设段
第四搭设段
高层
(2~7层)17.4m
(8~13层)17.4m
(14~19层)17.4m
(20~25层)17.4m
计算以搭设风压最大的第四搭设段为计算对象:
第四搭设段:(标高为55.100~72.500,钢梁长度4.5m)
一、参数信息
1.脚手架参数
双排脚手架搭设高度为 17.4 m,立杆采用单立杆;
搭设尺寸为:立杆的纵距为 1.5m,立杆的横距为0.9m,立杆的步距为1.45 m;
内排架距离墙长度为0.25 m;
小横杆在上,搭接在大横杆上的小横杆根数为 2 根;
采用的钢管类型为 Φ48×3.5;
横杆与立杆连接方式为单扣件;
连墙件布置取两步三跨,竖向间距 2.9 m,水平间距4.5 m,采用扣件连接;
连墙件连接方式为双扣件;
2.活荷载参数
施工均布荷载(kN/m2):3.000;脚手架用途:结构脚手架;
同时施工层数:1 层;
3.风荷载参数
本工程地处天津天津市,基本风压0.5kN/m2;
风荷载高度变化系数μz,计算连墙件强度时取1.472,计算立杆稳定性时取1.301,风荷载体型系数μs 为0.233;
4.静荷载参数
每米立杆承受的结构自重荷载标准值(kN/m):0.1426;
脚手板自重标准值(kN/m2):0.350;栏杆挡脚板自重标准值(kN/m):0.140;
安全设施与安全网自重标准值(kN/m2):0.005;脚手板铺设层数:3 层;
脚手板类别:木脚手板;栏杆挡板类别:木脚手板挡板;
5.水平悬挑支撑梁
悬挑水平钢梁采用18号工字钢,其中悬挑段长度1.25m,建筑物内锚固段长度3.15 m。
锚固压点压环钢筋直径(mm):20.00;
楼板混凝土标号:C25;
6.拉绳与支杆参数
悬挑水平钢梁采用悬臂式结构,没有钢丝绳或支杆与建筑物拉结。
二、小横杆的计算
小横杆按照简支梁进行强度和挠度计算,小横杆在大横杆的上面。
按照小横杆上面的脚手板和活荷载作为均布荷载计算小横杆的最大弯矩和变形。
1.均布荷载值计算
小横杆的自重标准值: P1= 0.038kN/m ;
脚手板的荷载标准值: P2= 0.35×1.5/3=0.175kN/m ;
活荷载标准值: Q=3×1.5/3=1.5kN/m;
荷载的计算值: q=1.2×0.038+1.2×0.175+1.4×1.5=2.356kN/m;
小横杆计算简图
2.强度计算
最大弯矩考虑为简支梁均布荷载作用下的弯矩,
计算公式如下:
Mqmax=ql2/8
最大弯矩 Mqmax =2.356×0.92/8=0.239kN·m;
最大应力计算值 σ=Mqmax/W =46.959N/mm2;
小横杆的最大弯曲应力 σ =46.959N/mm2 小于 小横杆的抗弯强度设计值 [f]=205N/mm2,满足要求!
3.挠度计算
最大挠度考虑为简支梁均布荷载作用下的挠度
荷载标准值q=0.038+0.175+1.5=1.713kN/m ;
νqmax=5ql4/384EI
最大挠度 ν=5.0×1.713×9004/(384×2.06×105×121900)=0
展开阅读全文
