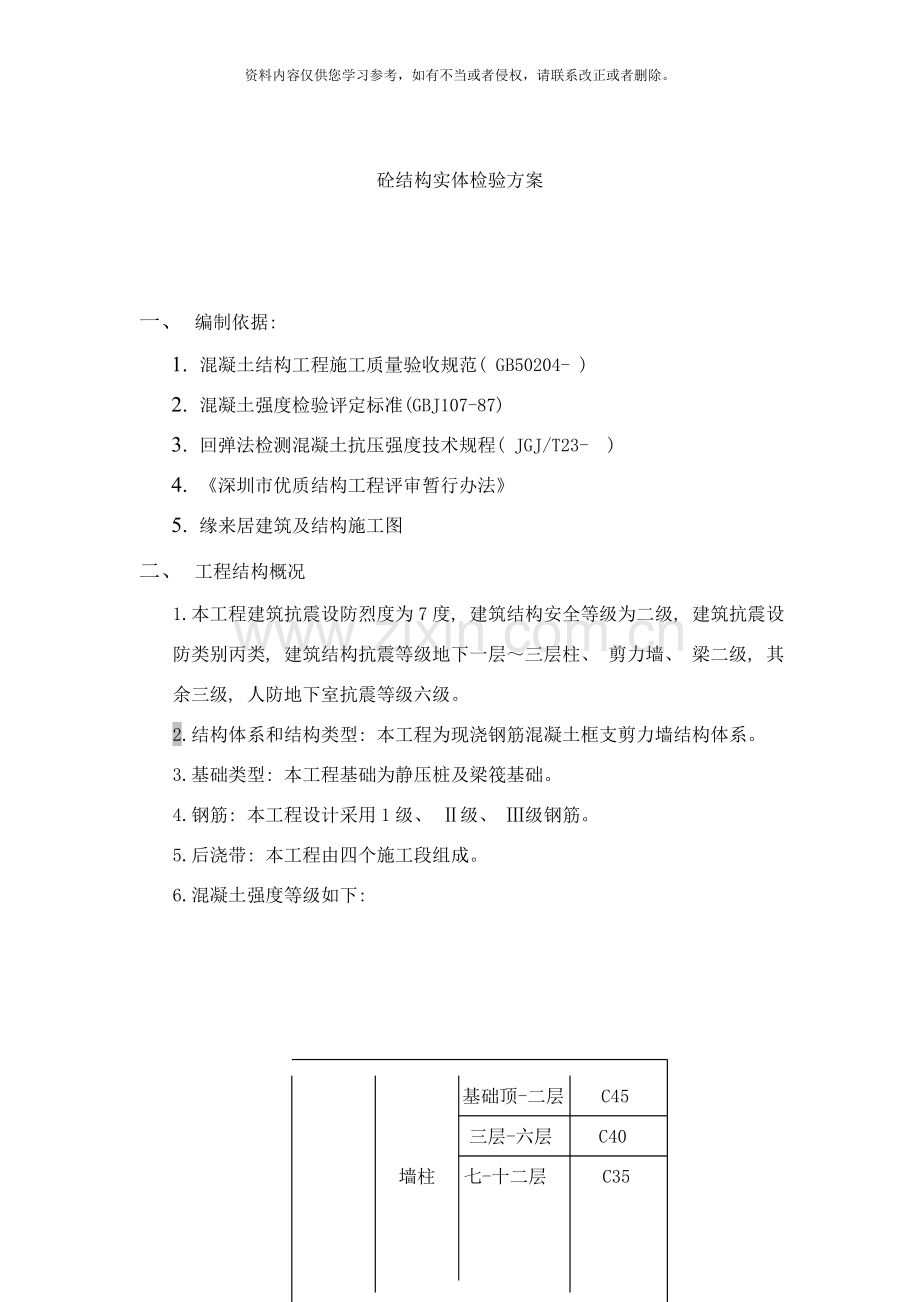

砼结构实体检验方案

一、 编制依据:
1. 混凝土结构工程施工质量验收规范( GB50204- )
2. 混凝土强度检验评定标准(GBJ107-87)
3. 回弹法检测混凝土抗压强度技术规程( JGJ/T23- )
4. 《深圳市优质结构工程评审暂行办法》
5. 缘来居建筑及结构施工图
二、 工程结构概况
1.本工程建筑抗震设防烈度为7度, 建筑结构安全等级为二级, 建筑抗震设防类别丙类, 建筑结构抗震等级地下一层～三层柱、 剪力墙、 梁二级, 其余三级, 人防地下室抗震等级六级。
2.结构体系和结构类型: 本工程为现浇钢筋混凝土框支剪力墙结构体系。
3.基础类型: 本工程基础为静压桩及梁筏基础。
4.钢筋: 本工程设计采用1级、 Ⅱ级、 Ⅲ级钢筋。
5.后浇带: 本工程由四个施工段组成。
6.混凝土强度等级如下:

基础顶-二层 C45
三层-六层 C40
墙柱 七-十二层 C35

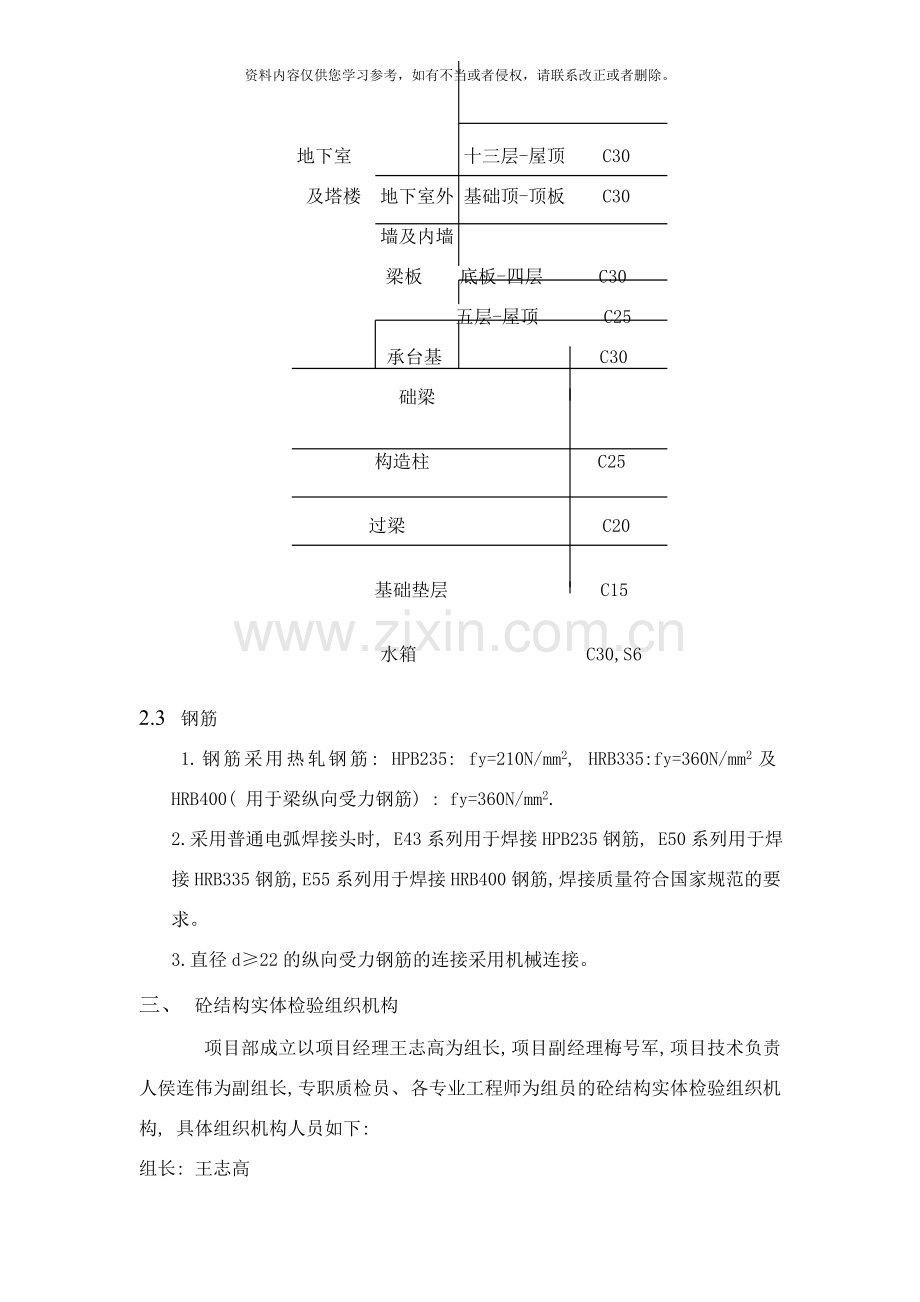

地下室 十三层-屋顶 C30
及塔楼 地下室外 基础顶-顶板 C30
墙及内墙
梁板 底板-四层 C30
五层-屋顶 C25
承台基 C30
础梁

构造柱 C25

过梁 C20

基础垫层 C15

水箱 C30,S6

2.3 钢筋
1.钢筋采用热轧钢筋: HPB235: fy=210N/mm2, HRB335:fy=360N/mm2及HRB400( 用于梁纵向受力钢筋) : fy=360N/mm2.
2.采用普通电弧焊接头时, E43系列用于焊接HPB235钢筋, E50系列用于焊接HRB335钢筋, E55系列用于焊接HRB400钢筋, 焊接质量符合国家规范的要求。
3.直径d≥22的纵向受力钢筋的连接采用机械连接。
三、 砼结构实体检验组织机构
项目部成立以项目经理王志高为组长, 项目副经理梅号军, 项目技术负责人侯连伟为副组长, 专职质检员、 各专业工程师为组员的砼结构实体检验组织机构, 具体组织机构人员如下:
组长: 王志高
副组长: 梅号军、 侯连伟
组员: 陈兴源 洪彬 余真理 廖成君 安景隆

四.砼结构实体检验项目:
4.1砼结构实体检验内容:
本工程结构实体检测内容:
本工程结构实体检测内容根据《砼结构工程施工质量验收规范》( GB50204- ) 和合同约定, 包括砼强度、 钢筋保护层厚度、
砼强度回弹检测等。
4.1.1混凝土强度检测:
根据砼结构工程施工质量验收规范GB50204- 有关规定, 混凝土强度的检验, 以在混凝土浇筑地点制备并与结构实体同条件养护的试件强度为依据。本工程采用商品混凝土。
4.1.1.1同条件养护试块的留置方式和取样数量:
根据本工程结构特点, 优先选择受力大、 跨度大的结构构件, 由监理、 施工方共同确定, 1—15层留置一组, 屋面结构留置一组。
同条件养护试块在混凝土入模时, 由监理见证取样制作后, 放到该次留置混凝土结构构件部位旁, 同条件浇水养护, 不小于14天。
4.1.1.2 同条件养护试件的等效养护龄期及相应的时间强度代表值, 按下列规定确定:
A. 等效养护龄期取按日平均温度逐日累计达到600℃.d时所对应的龄
期, 等效养护龄期不应小于14天, 也不宜大于60天, 实验员做好每组同条件养护试块的日平均温度记录, 作为施工过程原始记录, 随试件试验报告一起, 作为竣工资料的归档备案。
B. 同条件养护试件的强度代表值应根据现场监理见证送有资质的实验室进行混凝土强度实验, 结果按国家标准《混凝土强度检验评定标准》GB107-87的规定确定后, 乘以1.10的折算系数后取用。
C. 质量评定: 同条件养护试件的砼强度必须按照《混凝土强度检验评定标准》GB107-87进行砼强度合格与否进行判定, 该评定不能与标准养护试件一起评定, 经过同条件养护试块的强度合格判定, 验评标养试块的强度。
4.1.2结构实体钢筋保护层厚度检验:
4..1.2.1检验部位和构件数量:
根据本工程的结构重要部位和监理、 施工方共同确定, 在首层取一个构件二层-十五层梁板各取三个构件进行检测, 检验方法可采用局部破损的方法。由有资质的第三方实验室来完成。
4.1.2.2纵向受力钢筋保护层厚度允许偏差: 梁类构件为+10mm,-7mm;板类构件为+8mm,-5mm.钢筋保护层厚度检验的检测误差不应大于1mm.
4.1.2.3梁板类构件纵向受力钢筋保护层厚度检测验收评定合格要求:
A.全部钢筋保护层厚度检验的合格率为90%及以上。
B如果全部钢筋保护层厚度检验的合格率小于90%但不小于80%, 再抽取相同数量的构件进行检验, 当按两次抽样总和计算的合格率为90%及以上时。
C 每层抽样检验结果中不合格点的最大偏差均不应小于梁板类构件保护层厚度允许偏差的1.5倍。
4.1.3砼强度回弹检测:
在主体工程完成一个月后, 根据现场监理和施工方共同确定, 对首层柱取一根, 2—15层各取二根柱子; 地下室外墙取二处, 1—15层各取一处; 核心筒1—15层各取一处, 采用检测合格的回弹仪进行检测, 委托有资质的第三方实验室到现场按规范要求进行回弹检测。结构或构件的砼强度推定值在强度换算值总体分布中保证率不低于95%的砼抗压强度值。
4.1.4砼结构外观检测
4.1.4.1 本工程混凝土结构的外观质量不能有严重缺陷, 拆模后由监理施工方对外观质量进行检查, 并作出记录。根据外观质量对结构性能和使用功能影响的严重程度, 按照混凝土质量缺陷处理措施进行处理。对经处理部位, 应重新检查验收。混凝土结构外观质量缺陷如下表:
检查数量: 全数检查
检查方法: 观察, 检查技术处理措施。

名称

现 象

严重缺陷

一般缺陷

露
筋

构件内未被混凝
土包裹而外露

纵向受力
钢筋有露筋

其它部位有
少量露筋

蜂
窝

混凝土表面缺少水泥
砂浆而形成石子外露

构件主要受力
部位有蜂窝

其它部位有
少量蜂窝

孔
洞

混凝土中孔穴深度和
长度均超过保护层厚度

构件主要受力
部位有孔洞

其它部位有
少量孔洞

夹
渣

混凝土中夹有杂物且深
度超过保护层厚度
构件主要受力
部位有夹渣
其它部位有
少量夹渣

疏
松

混凝土中局部不密实

构件主要受力
部位有疏松

其它部位有
少量疏松

裂
缝

裂缝从混凝土表面
延伸至混凝土内部
构件主要受力
部位有影响结构性能或使用功能的裂缝
其它部位有少量不影响结构性能或使用功能的裂缝
连接
部位
缺陷
构件连接处混凝土缺陷及连接件松动
连接部位有影响构件传力性能的缺陷
连接部位基本不影响结构传力性能的缺陷

外形
缺陷

缺棱掉角、 棱角不直翘曲不平飞边凸肋等
清水混凝土构件有影响使用功能或装修效果的外形缺陷
其它混凝土构件有不影响使用功能的外形缺陷

外表缺陷

构件表面麻面、 掉皮、 起砂、 沾污等
具有重要装饰效果的清水混凝土构件有外表缺陷
其它混凝土构件有不影响使用功能的外表缺陷

4.1.4.2 本工程混凝土结构不影响结构性能和使用功能的尺寸偏差, 对超过尺寸允许偏差且影响结构性能和使用功能的部位, 经监理认可后按质量缺陷处理措施进行处理。对经处理的部位, 应重新检查验收。本工程混凝土结构尺寸偏差应符合下表要求:

项目
允许偏差
检查方法

轴线位置
基础
15

钢尺检查
独立基础
10
墙、 柱、 梁
8
剪力墙
5

垂直度

层高
≤5m

8

经纬仪或吊线
钢尺检查
＞5m

10
全高( H)
H/1000且≤
30
经纬仪或吊线
钢尺检查

标高

层高
±10
水准仪或拉尺
钢尺检查
全高
±30
截面尺寸
+8, -5
钢尺检查

电梯井

井筒长宽定位中心线
+25, 0
钢尺检查

井筒全高( H) 垂直度

H/1000且≤
30

钢尺检查

表面平整度

8

2m靠尺和塞
尺检查

预埋设施中
心线位置

预埋件
10

钢尺检查
预埋螺栓
5
预埋管
5
预留洞中心线位置
15
钢尺检查

注: 检查轴线、 中心线位置时, 应沿纵、 横两个方向测,
并取其中的较大值。
检查数量: 按楼层施工段划分检验批。在同一个检验批内, 对梁、 柱应抽查构件数量的10%, 且不少于3件; 对板、 应按有代 表性的自然件抽查10%, 且不少于3件。
4.1.4.3楼板厚度检测
楼板厚度3-6层检测一次, 每层2-5个点。发现问题应加倍扩大抽查数量。
楼板厚度偏差+8, -5。每点的复查结果均应在偏差限值的范围内。
检查方法: 钻孔测量或根据预留洞进行检查。应重点检测选择大跨度悬挑板及有异常的楼板进行检查, 同时选择受力较大的薄弱部位。
4.1.4.4 悬挑板的检测
楼板厚度3-5层检测一次, 每层3-5个点。发现问题应加倍扩大抽查数量, 检查位置为最大弯矩处。检测结果标注钢筋直径、 间距、 高度。
楼板厚度偏差+8, -5。每点的复查结果均应在偏差限值的范围内; 检查保护层厚度, 偏差±3, 要求合格率80%。对不合格部位, 经监理认可后进行处理。对经处理的部位, 重新检查验收。
