一、 工程概况
1.1 工程规模
本工程设计方块型号共10种, 数量约261块。方块预制完成, 达到设计要求强度的100%后可准备出运安装。最大单块重量100吨以内, 采用250T履带吊配合450T履带吊安装。
1.2各预制场区方块型号、 数量汇总表

1.3 各段预制场区方块摆放位置图

二、 施工前准备

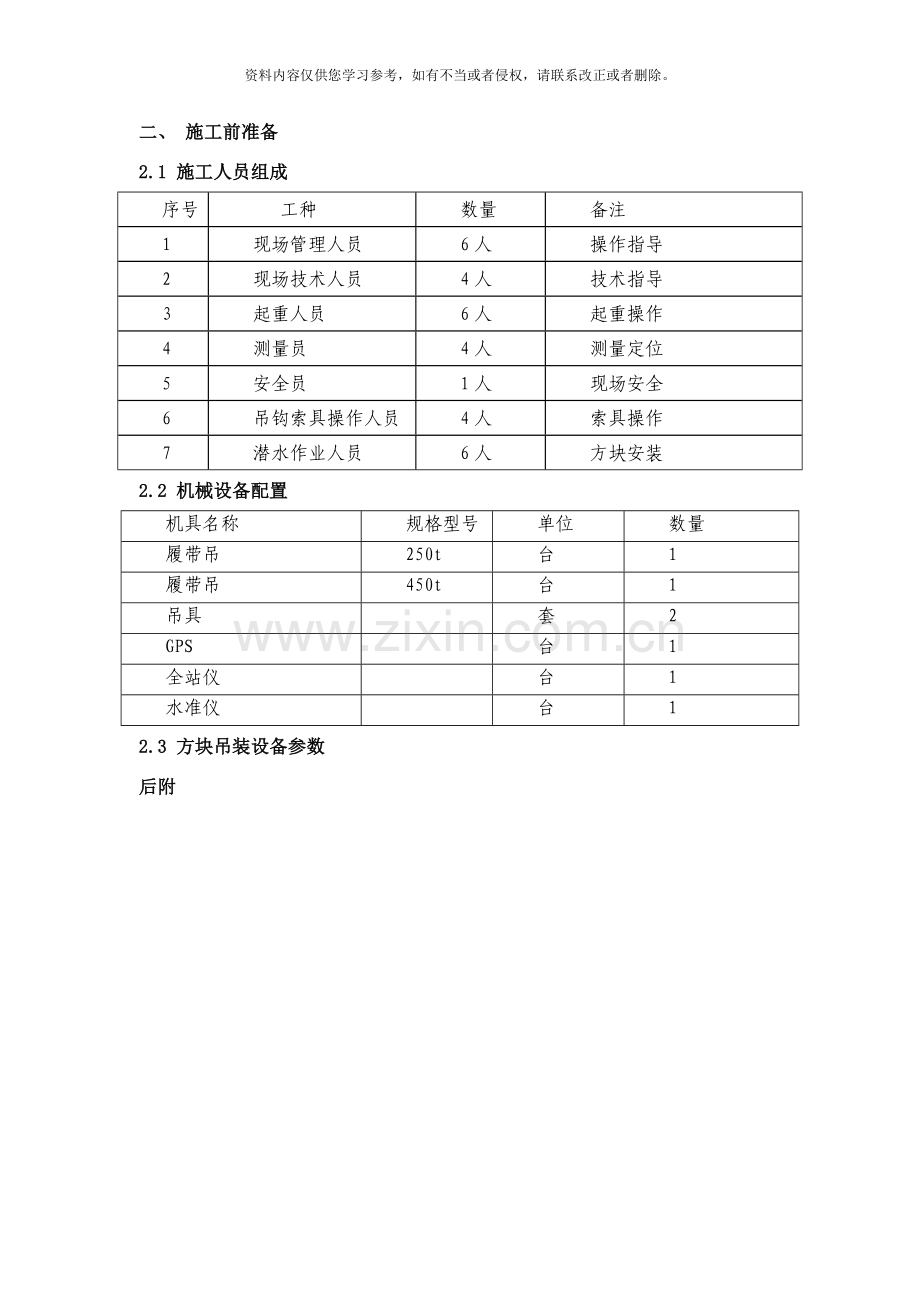

2.1 施工人员组成
序号
工种
数量
备注
1
现场管理人员
6人
操作指导
2
现场技术人员
4人
技术指导
3
起重人员
6人
起重操作
4
测量员
4人
测量定位
5
安全员
1人
现场安全
6
吊钩索具操作人员
4人
索具操作
7
潜水作业人员
6人
方块安装
2.2 机械设备配置
机具名称
规格型号
单位
数量
履带吊
250t
台
1
履带吊
450t
台
1
吊具

套
2
GPS

台
1
全站仪

台
1
水准仪

台
1
2.3 方块吊装设备参数
后附

2.4施工工艺流程
施工工艺流程图见下图:

三、 施工条件分析
3.1 施工作业天数
根据现场施工条件, 在天气, 风浪较好和赶施工潮水的情况下每天可出运7块, 本工程共计261个方块, 每月实际施工天数按25天计算, 共需要40天, 满足工期要求。
主要施工工期如下:
空心方块安放时间: 5月23日至 6月28日。

3.2 方块吊装进度计划横道图

四、 施工的主要方案
4.1施工方法
4.1.1方块安装前的准备
Ⅰ技术准备
本工程岸线复杂, 方块安装控制较困难, 安装时采用250T履带吊配合450T履带吊进行安装施工, 施工技术符合规范要求。方块吊装过程前确保场地的平整度, 必要时可采取在方块下部及时用垫木防护, 防止碰撞造成方块棱角残缺, 确保安装缝( 安装时用GPS或全站仪控制, 缝宽4cm) 。方块吊放至基床顶面时, 一次落至基床, 禁止在基床上拖动找位, 以免挫坏基床。
Ⅱ设备准备
(1)履带吊: 根据方块型号规格和单块的重量, 选择为450T和250T的起重设备, 满足实际施工需要
(2)测量器材: 根据实际施工需要, 基槽方块安装采用全站仪和GPS进行方块安装前沿线放线控制, 保证安装精确度。
Ⅲ材料准备
(1)钢丝绳: 为方块起吊时稳定性的可控, 选用8根直径ф50的钢丝绳, 材质选用高强度钢丝。
(2)钢制吊具: 吊具的选择必须符合设计和施工要求, 需经过铸造和热处理, 使用过程中严谨抛扔, 以免造成造成安全事故; 并要经常检查吊具, 发现裂缝变形及时更换。
Ⅳ场地准备
方块安装前, 对吊装现场场地进行清理。前期预制场建设时应平整坚实, 回填土必须分层夯实, 满足履带吊对地基承载力的需求。
4.1.2方块安装
Ⅰ方块起吊前施工要点
⑴安装前应检查机械和吊装设备, 清扫吊装场地杂物。
⑵方块混凝土达到设计强度后才可出运。
⑶起吊过程中确保履带吊平稳, 钢丝绳长度确保一致, 并使钢丝绳垂直方向受力均匀, 保证方块调运过程中安全。
⑷在钢丝绳靠近方块顶部的位置用土工布覆盖, 避免因起吊时钢丝绳对方块顶部混凝土造成破损。方块现场起吊如下图:

⑸方块的吊运应根据当日气象潮水情况决定。禁止在六级风的天气条件下吊装。
⑹履带吊操作人员等特殊工种必须做到持证上岗, 方块准备吊装之前, 由项目总工组织召开方块吊装专题会议共同商定出运方案, 明确职责分工、 技术操作要点和安全注意事项等, 最终形成会议纪要和技术交底下发至各部门、 班组并严格执行。
⑺吊装过程中所有人员不得靠近履带吊旋转半径范围, 避免吊装时发生意外造成安全事故。
⑻确定方块吊装方案后, 根据各施工区域炸岩进度情况进行施工, 同时上报吊装机械设备人员作业证书。
Ⅱ方块安装工艺
⑴根据本项目实际施工特点, 预制场建在施工现场, 方块基槽安装位置在吊装机械允许的回转半径内。
⑵方块安装前应由潜水员先进行基床检查, 确保基床平整, 基床范围是否满足设计和规范要求, 检查合格后, 收起整平钢管, 方可安装。
⑶安装时当方块底部距离基床顶面约50cm时, 陆上用全站仪控制精确方块的前沿线位置, 同时在水准仪控制标高; 潜水员水下辅助并不断调整方块的安装时前沿线平面位置, 同时测量人员利用无线电通讯设备随时将全站仪测量的数据反馈给安装负责人, 安装负责人再指挥安装人员和船上操作人员根据水流、 风向情况及时调整, 使方块平稳、 准确的落在基床上。
安装时前沿线控制: 方块安装前应由潜水员先进行基床检查, 待检查合格后, 收起整平导轨( 钢管制成, 水下整平辅助工具, 用于基床的平整度) , 水下由潜水施工人员根据陆上测量人员指示在前沿线位置树立前期制作的导标( 浮漂) , 安装过程中按照导标的位置和陆上测量人员数据反馈的指示进行不断的调整。
⑷方块落至基床后, 测量人员根据施工现场布设的控制点用全站仪进行观测, 并记录临水面与施工准线偏移量和方块四个角点顶面标高。如测得的数据超出设计和规范要求, 需重新进行调正。
⑸按上述方法再进行安装。安装完毕后, 在方块四角顶面布设沉降位移观测点, 测量初始值, 后期定期进行沉降位移观测。
⑹安装过程中防止发生碰撞造成方块棱角残缺, 确保安装缝宽。方块吊放至基床顶面时, 一次落至基床, 禁止在基床上频繁移动, 以免挫坏基床。
⑺方块安装趁落潮、 潮流流速较小时进行。安装前, 潜水员下水重新检查基床情况, 确保基床无异物、 未破坏。
⑻第一个方块安装比较难以精确定位, 可粗略安放就位, 依靠第一个方块精确安放第二个方块, 然后再调整第一个方块。
⑼方块安装后, 由于其本身重量较轻避免因海域波浪力影响造成位移, 应及时进行水下现浇混凝土工序施工。
⑽安装过程中, 及时进行跟踪记录, 技术资料严格按照( JTS257- ) 水运工程质量检验标准标准执行
⑾方块安装示意图如下:

4.2方块安装允许偏差、 检验数量和方法
序号
项 目
允许偏差(mm)
检验数量
单元测点
检 验 方 法
1
前沿线与施工线的偏移
50

逐件检查
2
用经纬仪测量 顶部两角
2
相邻方块临水面错台
30
1
用钢尺测量, 取 大值
3
相邻方块顶面高差
30
1
4
接缝宽度
30
2
4.3方块安装检验标准参照水运工程质量检验标准( JTS 257- )

五、 方块安装质量、 安全保证措施
5.1方块出运前, 方块预制强度符合规范和设计要求, 符合吊装要求。
5.2安装前应检查测量控制点和基准线是否符合要求, 并对控制点坐标进行复核基床有没有遭到破坏。
5.3安装时方块底面应与基床面平行接触, 避免局部触底破坏基床。
5.4着床稳定后, 立即测量偏位及顶面标高, 并由潜水员下水检查方块底部接缝、 与基床接触情况及相邻错牙情况, 必要时重新安装。
5.5方块在安装过程中注意碰撞避免造成方块棱角破损残缺。
5.6方块安装完毕, 应在方块顶面四角布设沉降位移观测点, 测量初始值, 以后按规范规定时间进行沉降位移观测。
5.7方块安装完毕经过1～2个涨落潮后, 复测位置, 确认方块稳定并符合质量标准后, 应及时进行箱内水下现浇混凝土。
5.8严禁超载吊装, 禁止斜吊
5.9所有起重机工具应定期检查, 对损坏者作出鉴定, 绑扎方法应正确牢固。以防止吊装中吊索破断或从构件上活脱, 导致吊机倾翻。
5.10指挥人员应使用统一指挥信号, 信号要鲜明准确。
5.11 操作人员严禁酒后作业。
5.12施工人员进行作业时必须进行安全教育, 服从管理人员的管理和安排。
5.13吊装作业应悬挂明显的安全警示标志, 禁止非作业人员入内, 场内作业人员应戴安全帽, 并不得在吊起构件下方行走和作业, 也不得在起重机的起重臂或正在吊装的构件下停留。
5.14施工前必须对参加施工人员进行安全技术交底, 使施工人员明确施工任务、 施工方法及安全注意事项。
5.15吊索、 工具应有专人保管和维修, 使用前应认真检查, 确认其外形完好, 性能可靠方可使用, 对在吊装工程中用作起吊、 绑扎的钢丝绳, 按其报废标准进行检验确定。
5.16方块安放验收严格按施工规范进行。
