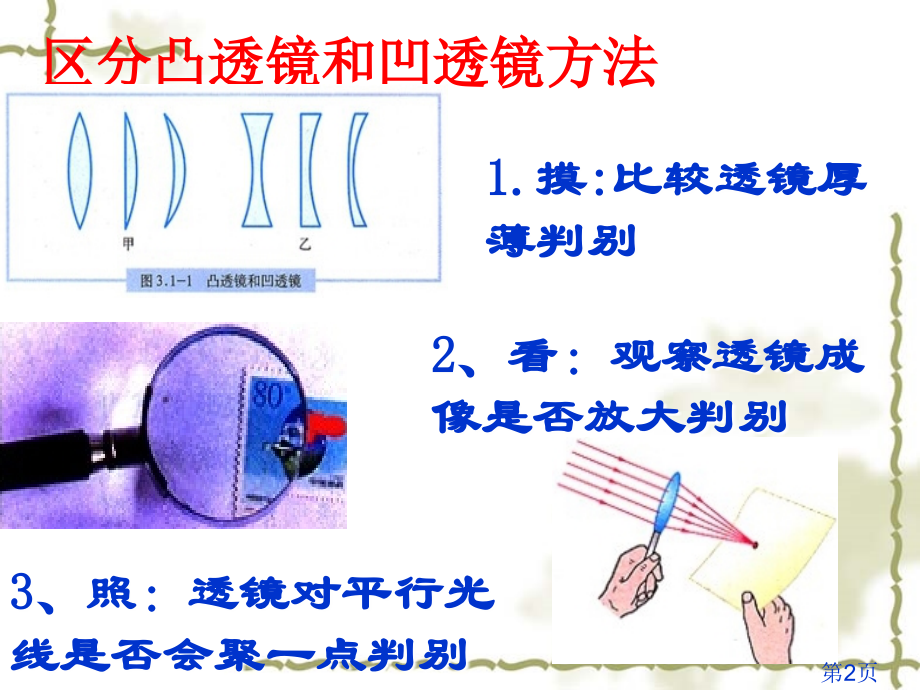

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,本资料仅供参考，不能作为科学依据。谢谢。本资料仅供参考，不能作为科学依据。感谢您,透镜成像及应用,第1页,区分凸透镜和凹透镜方法,1.摸:比较透镜厚薄判别,2、看：观察透镜成像是否放大判别,3、照：透镜对平行光线是否会聚一点判别,第2页,透镜主光轴、光心、焦点和焦距,第3页,透镜对光线作用,凸透镜对光有会聚作用，凹透镜对光有发散作用.,第4页,试验法测定焦距,将凸透镜正对太阳光,再把一张纸放在它另一侧,往返移动,直到纸上光斑变得最小最亮,测得这个光斑到透镜距离,即为焦距.,第5页,知识点过关,f=3cm,f=5cm,1、画出平行光经过它们径迹。,2、依据透镜对光线作用判断哪幅图是正确。,第6页,3、填上适当透镜类型,应用：生活中和透镜,第7页,凸透镜成像规律：,第8页,大,小,F,F,2F,2F,实,虚,u2f,缩小,、倒立、实像,2fuf,uf,放大,、倒立、实像,放大,、,正立,、,虚像,凸透镜成像特点,第9页,成像规律：,一倍焦距分虚实，二倍焦距分大小；,实像倒立像物异侧，虚像正立像物同侧；,物近像远像变大,第10页,知识点过关,1、投影仪镜头相当于一个,，为了使我们看到正立像，投影片要,（“顺着”或“倒着”）插入。用强光照投影片时，画面在屏幕上形成,（“实”或“虚”）像。,2、小青和小山用焦距相等相同相机对远处同学进行拍照，洗出底片分别为图1中甲和乙所表示则,（）,A小山离被拍同学距离近;,B小青离被拍同学距离近;,C小青要使底片上像与小山一样大，小青移动位置后，镜头要往前伸;,D小山要使底片上像与小青一样大，小山移动位置后，镜头要往后缩.,图1,凸透镜,倒着,实,甲,乙,第11页,3、照集体相时，发觉有些人没有入镜头，应怎样调整摄影机:（）,A摄影机向人移近，减小暗箱长度;,B摄影机向人移近，增大暗箱长度;,C摄影机离人远些，减小暗箱长度;,D摄影机离人远些，增大暗箱长度.,4、某兴趣小组同学在研究凸透镜成像规律试验时，统计并绘制了物体离凸透镜距离u跟实像到凸透镜距离v之间关系图象（如图2），则凸透镜焦距为（）。,A.60cmB.40cmC.20cmD.10cm,图2,第12页,近视眼、远视眼成因及矫正,人眼睛相当于一个活摄影机，其中角膜和晶状体相当于,凸透镜,，视网膜相当于光屏，人眼是靠调整晶状体平凸程度来取得清楚像。,第13页,近视眼用,镜来矫正，远视眼用,镜矫正。,凹透,凸透,显微镜和望远镜,第14页,第15页,物体对眼睛所成视角大小不但与物体本身大小相关,还和物体到眼睛距离相关,第16页,知识点过关,1、以下左图是某人看远处物体时光路图，由图可知他是_（选填“近视”或“远视”）眼，若需矫正视力，他应配戴眼镜镜片是_透镜。,2、光线经眼球晶状体折射后，能成像于视网膜上上右图是小亮设计正常眼球成像模型，下面描述正确是:（）,A凸透镜相当于视网膜;B蜡烛相当于晶状体;,C.凸透镜相当于晶状体;D光屏相当于晶状体.,近视,凹,第17页,3、如图所表示，某同学将自己戴近视眼镜放在蜡烛与凸透镜之间，在光屏上得到一个清楚像。在以下表示视力矫正光路图中，与上述试验情形一致是:（）,4、把如上图中凸透镜看作眼睛晶状体，光屏看作是视网膜。给凸透镜“戴”上“老花镜”，使烛焰在“视网膜”上成一清楚像。若“取下”老花镜，为使光屏上像清楚，在保持烛焰和透镜位置不变条件下，应将光屏:（）,A.保持在原来位置;B.靠近透镜;,C.远离透镜D.不论怎样移动光屏都不能使像清楚.,第18页,5、图是相关近视眼、远视眼及其矫正示意图，其中表示近视眼矫正是:（）,6、（物理与生活）小明想替爷爷买一副老花镜，约了几位同学到眼镜店去选购。他看中一副样式新奇眼镜，但不知道是老花镜还是近视眼镜，请你为小明提出一个既不伤害眼镜镜片，又能最简便最快正确判断方法，并简明说明你理由。,第19页,可将眼镜稍靠近物体（如报纸上字），看物体像假如是正立、放大，则该镜为老花镜，因老花镜是凸透镜，当物体（或字）放在它焦距以内时会出现正立放大虚像。而凹透镜对物体只能形成正立缩小虚像。,第20页,光 学,小孔成像、平面镜成像、凸透镜成像异同,总结与反馈,第21页,光 学,小孔成像、平面镜成像、凸透镜成像异同,光直线传输,光 反 射,光 折 射,倒立、实像，像大小由物距和像距决定,等大、倒立、,虚像,略,第22页,再见！,第23页,
